Конструктивные особенности блока управления печкой ваз-2110 и специфика его ремонта своими руками

Замена заслонки печки ВАЗ-2110

Осуществление замены заслонки отопителя не отличается значительными трудностями, однако, требует от исполнителя предельной внимательности. Для того чтобы добраться до задвижки, надо осуществить полный демонтаж печки. Основная часть работ по снятию печки будет производиться в моторном отсеке транспортного средства

Прежде чем заняться непосредственно разборкой печки, важно изначально отключить аккумулятор и слить охлаждающую жидкость с системы отопления. После этого производится демонтаж наладки лобового стекла, звукоизоляционного материала, вентилятора печки

Дальше надо отсоединить хомут крепления вакуумного шланга.

Следующий шаг — снятие фронтальной части корпуса отопителя. Работа отличается значительными сложностями, потому для упрощения снятия корпуса печки можно произвести дополнительно демонтаж панели приборов и с внутренней стороны салона открутить крепежи, на которых держится печка. После этого можно со стороны моторного отсека приподнять печку, снять скобы и винты крепления передней части отопителя. Только исполнив этот объём работ, передняя часть печки может быть демонтирована без затруднений.

Дальше необходимо отсоединить все шланги и патрубки, которые подходят к радиатору. После этого производится демонтаж заднего кожуха отопителя и радиатора. Только после произведённых манипуляций откроется доступ к заслонке. На этом подготовительный этап работ можно считать завершённым. После этого необходимо приступить непосредственно к замене заслонки печки ВАЗ-2110 новой деталью.

Ремонт и замена заслонки автомобиля ВАЗ-2110

Демонтаж испорченной детали и установка новой не отличается значительными сложностями. Единственный вопрос, который может возникать при демонтаже, как снять тягу заслонки отопителя ВАЗ-2110. Она хоть и пластиковая, однако, чрезвычайно плотно сидит на валу. Для её демонтажа понадобится две отвёртки. Тонкой отвёрткой необходимо приподнять рычаг крепления, второй отвёрткой разжимаются пластиковые выступы тяги. После отсоединения тяги верхняя задвижка самостоятельно опустится вниз, так как её больше ничего не будет держать.

При установке новой детали необходимо обратить внимание на вилку, расположенную на оси задвижки

Её важно закрепить таким образом, чтобы она вошла в зацепление с рычагом. При правильном монтаже задвижка отопителя должна разместиться в приподнятом положении

В иной ситуации её будет невозможно отрегулировать и замена детали не даст желаемых результатов

При правильном монтаже задвижка отопителя должна разместиться в приподнятом положении. В иной ситуации её будет невозможно отрегулировать и замена детали не даст желаемых результатов.

При установке новой детали некоторые водителя параллельно производят доработку тяг заслонок печки. Конструкция тяг имеет некоторые недостатки. При переключении рычага управления заслонками можно увидеть, что в любой позиции рычага поток воздуха в сторону ног водителя перекрыт либо первой, либо второй заслонкой. Для улучшения распределения потоков воздуха потребуется укорачивание регулируемой тяги на три деления. С этой целью надо отрезать выдвигающийся наконечник тяги. Такая несложная доработка поможет стать заслонке в требуемую позицию, что благоприятно отразится на распределении воздуха. Поток тёплого воздуха будет равномерно поступать к ногам водителя, боковым стёклам автомобиля и с центрального дефлектора.

После этого производится установка всех снятых деталей в обратном порядке, заливается охлаждающая жидкость. Внимательно необходимо отнестись к подсоединению патрубков и шлангов. Только герметичные соединения будут гарантировать качественное функционирование отопительной системы. После этого можно проверять работу заслонок и всей отопительной системы.

Почему печка дует холодным воздухом? Причины неисправности

В салоне ваз 2110 можно довольно часто видеть, что отопитель ну просто никак не реагирует на температурный регулятор. Сразу напрашивается ответ – один из элементов системы просто вышел из строя. Начинаем его искать.

Проблемы с датчиком температуры салона

В первую очередь проверяем датчик температуры салона. Он расположен на потолке, около салонного освещения. Если температурный регулятор повёрнут в крайнее правое положение, а печка на это реагирует, то датчик нужно менять. Если всё нормально, ищем дальше.

Проблемы с заслонкой печки

Заслонка печки может окислиться и заклинить. Многие опытные владельцы этих автомобилей устанавливают алюминиевую заслонку, которая лучше дозирует воздух и удерживает тепло в салоне. А вот добраться до неё можно только из под капота.

Если печка на ваз 2110 дует холодным воздухом, но при этом сама раскалена до температуры 90 градусов, то причина скрывается в штатных воздуховодах. Скорее всего, они или повреждены, или отвалились от самой печки. И чтобы до них добраться придётся разобрать и снять всю панель. Если всё же не удаётся их восстановить, можно просто заменить их на гофрированные рукава, купленные в стройматериалах и установить их. А все стыки плотно и тщательно загерметизировать монтажной пеной или моделином.

Забился радиатор печки

Если печка на ваз 2110 дует холодным воздухом, то причина тут одна – печной радиатор забит. Если двигатель охлаждается водой, то в радиаторе может образовываться ржавчина, а при высоких температурах ещё и накипь. Мелкие патрубки в радиаторе могут забиться, если смешать (случайно) антифриз с тосолом, эта смесь просто свернётся. Кроме того некоторые недальновидные автолюбители добавляют в охлаждающую жидкость специальный радиаторный герметик, так же забивающий изнутри радиаторы. Проверить его довольно просто. Нужно прогреть двигатель до температуры 90 градусов включить печку и на ощупь проверить впускной и выпускной патрубки печки. Если температура на них разная, то радиатор просто забит и подлежит замене. А вот процесс его замены довольно трудоёмкий.

Сломался вентилятор печки

Может выйти из строя вентилятор печки. Проверяются и он сам и его предохранитель.

Может быть пробита прокладка между головкой и блоком двигателя, и охлаждающая жидкость поступает в цилиндры. Из-за этого уровень охлаждающей жидкости может падать. Если из трубы валит белый густой дым, то однозначно пробита прокладка и требует немедленной замены.

Если пылью забит салонный фильтр, то отсутствует или почти отсутствует забор холодного воздуха на вентилятор печки ваз 2110. Его нужно немедленно достать, очистить, а если не удаётся, то заменить на новый фильтр.

Может быть низкий уровень антифриза или тосола и его просто не хватает для печки из-за воздушных пробок в охлаждающей системе. Когда помпа выдавит и прогонит эту пробку из системы, нужно обязательно добавить жидкость.

Выход из строя термостата

Самой частой причиной, при которой не греет печка горячим воздухом на ваз 2110, является термостат. Он просто со временем начинает залипать в верхнем или в нижнем положении. Если это происходит, то нужно просто его заменить. Вот только с новым может приключиться та же самая ситуация. И что же тогда делать, снова менять? Есть проверенный способ, как вернуть к жизни залипший термостат.

Для этого потребуется автомобиль поставить на небольшой склон. При этом передние колёса должны быть выше задних на 25 – 35 см. Двигатель должен работать. Нужно открыть капот и приготовить небольшую деревянную (именно деревянную, во избежание повреждения термостата) палку, или черенок от лопаты. Теперь сев за руль нужно 2 – 3 раза перегазовать. Тут же выйти и торцом палки постучать по термостату. После этого на ощупь подавить все входящие и выходящие патрубки около термостата.  Такие манипуляции нужно провести 3 – 5 раз, после этого термостат снова заработает как новый.

Трещина в патрубках и трубках

Ещё одна серьёзная неисправность печки – это охлаждающая жидкость, выливающаяся под ноги. Причины обычно две. Течь в радиаторе или трещина в патрубках. Оба элемента лучше всего заменить, так как ремонт и их герметизация обойдутся и дольше и дороже.

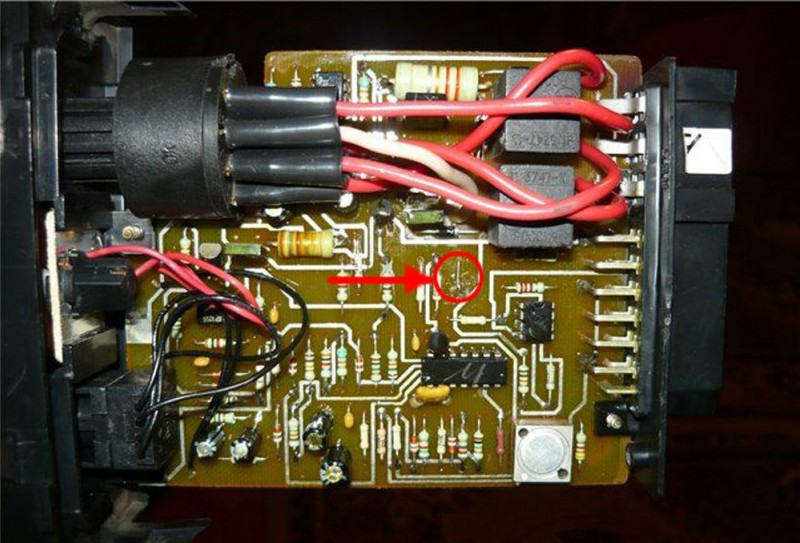

Ремонт блока управления отопителя ВАЗ-2110 своими руками

Если выяснилось во время диагностики, что проблема именно в модуле управления печкой, значит, его необходимо попытаться отремонтировать или установить новую деталь. Так как цена на новые электронные агрегаты довольно высокая, правильным решением будет произвести ремонт управляющей детали, тем более что для этого необходимы лишь базовые знания электроники, умение пользоваться тестером и паяльником при необходимости.

Прежде чем приступить к работе, надо разобрать блок управления отопителем. Для этого с демонтированного предварительно электронного модуля снимается с защёлок передняя крышка с регуляторами. Дальше отсоединяется специальная стеклянная накладка. С помощью отвёртки откручиваются два винта на передней панели агрегата и один на задней стенке. После этого верхнюю крышку модуля можно снять, делать это надо очень аккуратно, чтобы не повредить контакты внутри детали.

Внутри модуля имеются электронные дорожки, контакты и резисторы, которые отвечают за качественное функционирование контроллеров отопительной системы автомобиля. Надо провести осмотр всех контактов, электронных дорожек на плате, резисторов и перемычек. От высоких рабочих температур может сильно нагреваться плата, что повлечёт за собой отсоединение контактов

Особое внимание надо обратить на места подачи питания, произвести зачистку контактов. Если есть видимые повреждения электронной цепи, необходимо осуществить пайку повреждённых элементов

Параллельно с помощью тестера и омметра проверяется функциональность электронных элементов и резисторов, которые находятся на плате. При необходимости производится замена неработающих деталей на плате модуля САУО.

После устранения неполадок блок управления отопителя собирается в обратном порядке и устанавливается на своё штатное место. Дальше надо подключить питание аккумулятора и проверить работу отопительной системы транспортного средства, при необходимости производится регулировка контроллера отопителя.

Ремонт системы управления печкой

Если автомобилист столкнулся с проблемой, из-за которой не работает переключатель режимов печки ВАЗ-2110, то, как было сказано выше, придётся произвести ремонт системы автоматического управления этим агрегатом. Чтобы исключить сомнения относительно того в каком приборе есть неисправность, можно воспользоваться заведомо рабочим блоком, подключая который автовладелец сможет демонтировать кнопки, которые расположены неподалёку от устройства, и вытащить прежний блок управления отопителем.

Чтобы наладить работу системы, следует расположить регуляторы в крайнем положении (0), демонтировать их. Затем придётся потратить время на снятие с защёлок передней крышки и стекла. После этого необходимо избавиться от всех крепёжных элементов, в частности, от 2 передних и 1 заднего винтов.

В пластиковом основании находится плата, которую придётся извлечь с целью проверки на целостность всех её компонентов. Следует внимательно изучить состояние дорожек, перемычек и резисторов. Иногда не работает первое положение печки ВАЗ-2110 из-за обыкновенного надлома перемычки, в таком случае необходимо исправить положение посредством паяльника, припаяв надлом с двух сторон. Процесс сборки производится в обратной последовательности. Если элементы системы будут в порядке, все скорости блока должны функционировать в обычном режиме.

Неисправность первой скорости

Если не работает первая скорость печки ВАЗ-2110, проблема может скрываться в резисторе. Дело в том, что все скорости вентилятора отопительного приспособления питаются посредством дополнительного резистора печки, расположенного под жабо. Специалисты часто сталкиваются с выходом из строя этого резистора. Стоит отметить, что ремонт первого положения может зависеть исключительно от типа установленного приспособления. Блок САУО отечественного ВАЗ-2110 может иметь такой дополнительный резистор, как:

• РДО 2108-8101081, такой агрегат можно встретить исключительно на самых ранних машинах, которые оснащены только двумя скоростями вентилятора;
• РДО 2110-8118022-01 присутствует на модернизированной версии предыдущего устройства, такой блок печки оснащён тремя скоростями. Для таких агрегатов характерна поломка первых двух скоростей, когда нормально функционирует только третье максимальное значение переключателя. Этой неисправности способствует отпаявшийся термопредохранитель, который можно исправить посредством паяльника. Если такая причина будет появляться с периодической регулярностью, необходимо будет перепроверить моторчик. Агрегат может нуждаться в дополнительной смазке, кроме того, нельзя исключать возможного износа щёточного узла.
• РДО 2123-2118022 стоит только на самых последних печках отечественного ВАЗ-2110, он обладает четырьмя скоростями вентилятора, при этом не имея автоположения.

ВАЗ 2110 печка дует холодным, причины

Многие владельцы “десяток” жалуются на то, что в какой то момент печка постоянно дует холодным воздухом и никакие повороты рукояток системы автоматического управления отопителем, никак не спасают ситуацию. Проблем и неисправностей может быть масса. Например, неисправен сам контроллер САУО, потолочный датчик или микро моторедуктор, который просто не открывает или не закрывает заслонку. Еще одна причина, это воздух (воздушная пробка) в радиаторе отопителя, который просто не способен нагревать проходящий через него воздух.

Заслонки печки ваз 2110

Часто причиной плохой работы отопителя “десятки” становится заслонка печки ваз 2110. Заслонка может не плотно закрываться или плохо открываться. Сама заслонка отопителя изготовлена из пластика, который может со временем деформироваться и плохо работать. Многие автовладельцы покупают металлическую заслонку и меняют её своими силами. Как проверить работоспособность и оценить состояния заслонки печки? Все довольно просто, снимаете центральный дефлектор воздуховода и вот она заслоночка!

Дальше внимательно осматриваете заслонку, включаете печку, поворачиваете регуляторы на блоке САУО и смотрите работает ли заслонка вообще. Как она перемещается, плотно ли прилегает. Если она не реагирует на команды, значит проблема может быть вовсе и не в ней. За одно можете посмотреть, работает ли рычаг перенаправления воздушного потока от  стекла к ногам.

Вентилятор печки ваз 2110

Определить работоспособность вентилятора печки довольно просто, по шуму. Если моторчик вентилятора сгорел, то работать он естественно уже не будет. Правда прежде чем бросаться менять вентилятор печки, необходимо убедится, что не сгорел предохранитель. Как мы уже писали выше вентилятор печки ВАЗ 2110 расположен не в салоне, а в подкапотном пространстве. Что бы до него добраться, вам необходимо будет снимать специальный фартук, который отделяет моторный отсек от корпуса отопителя, вакуумного усилителя тормозов и механизма стеклоочистителей. Собственно фото для наглядности ниже.

Вот мы и добрались до вентилятора печки, сняв фартук и кожух отопителя. Кстати, рядом вы увидите салонный фильтр, в кожухе чуть левее. Его необходимо вытащить и почистить. Если никто до вас фильтр не менял, за долгие годы эксплуатации он серьезно забит мусором и препятствует нормальной циркуляции воздуха, который засасывается в салон ВАЗ 2110.

Радиатор отопителя ваз 2110

Радиатор печки “десятки” расположен там же, где и вентилятор, то есть под капотом (см фото выше). Что бы его снять вам необходимо сначала вытащить из кожуха отопителя вентилятор. Если вы замечаете в салоне странный запах, поднимите половички, если там лужицы из тосола или антифриза, значит радиатор печки ВАЗ 2110 потек. Хотя возможно уже не держат хомуты… в любом случае придется разбирать и выяснять причину протечки. Далее предлагаем пару видео роликов демонстрирующих процесс разборки, снятия фартука, вентилятора печки, салонного фильтра и радиатора отопителя.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

Раскоксовка двигателя ваз 2114 8 клапанов

Установка дверных карт от приоры на ваз 2110

Выхлоп на ваз 2110 8 клапанов

Расход бензина нива 2131, город, трасса, смешанный цикл

Как поменять колодки на ваз 2115

Чем отличаются мосты ВАЗ

Лучшие тормозные цилиндры на ваз 2110

Ваз 2114 как подготовить к зиме

Устройство отопительной системы ВАЗ 2110-12

На ВАЗ 2110-12 устанавливаются обновленные климатические системы с автоматической или ручной регулировкой температуры воздуха в салоне. В них используются три основных компонента:

1. Датчик температуры.
2. Контроллер или электронный блок управления, работающий только в автоматическом режиме.
3. Микромотор-редуктор, являющийся исполняющим устройством, на которое подаются команды контроллера, в результате чего перемещается заслонка отопителя, формирующая воздушный поток.
4. Соединительные провода и разъемы.

Когда не регулируется температура печки ВАЗ 2110, в большинстве случаев проблемы возникают именно в системе управления отопителем. Датчик расположен в потолке автомобильного салона, он подает сигнал на контроллер, находящийся в салоне справа от водителя, а микромотор-редуктор – в моторном отсеке на корпусе отопителя под накладкой лобового стекла из пластмассы. Он получает команду от управляющего блока, и работает в заданном режиме.

Причины плохого обдува ног

Неисправность отопителя

Воздух через салонный фильтр забирается с улицы вращающимися лопастями электромотора отопителя. Через систему заслонок воздух распределяется по воздуховодам и через дефлекторы и нерегулируемые решетки подается в салон.

Воздух, как и любая газообразная среда, стремится пройти по пути с наименьшим сопротивлением. Поэтому логично, что потоки воздуха сначала выходят из центрального и бокового дефлекторов. В последнюю очередь обдуваются ноги водителя и пассажиров. Конструктивно воздуховоды на центральный дефлектор и верхние боковые точки обдува имеют большее сечение, и воздуху по ним пройти значительно легче.

Изначально нужно убедиться, что забору воздуха из атмосферы ничего не мешает. Ведь если воздух будет поступать в недостаточном объеме, то его не будет хватать на подачу ко всем точкам обдува с той интенсивностью, которую рассчитали на этапе проектирования авто.

Проверяем состояние салонного фильтра. Для этого снимаем дворники и жабо. Салонный фильтр находится справа по ходу движения авто под лобовым стеклом. Он закрыт пластиковым кожухом, который крепится четырьмя саморезами. Откручиваем саморезы и извлекаем салонный фильтр. Запускаем двигатель, прогреваем его до рабочей температуры и проверяем работу печки. Если ситуация улучшилась – меняем салонный фильтр и закрываем вопрос.

Вторая распространенная причина – это забитый радиатор отопителя. В этом случае обогрев салона будет слабый, потому что теплый воздух плохо выходит из всех дефлекторов, а не только в ноги. Но дело в том, что при длительной езде первыми начинают промерзать ноги, поэтому и создается впечатление, что проблема в этой части обдува.

Видео: Почему печка не дует в ноги ваз 2111,2110

Диагностируется эта неисправность просто. Находим два патрубка подвода антифриза к радиатору отопителя (резиновые шланги с левой стороны по ходу движения авто). На прогретом двигателе аккуратно прикасаемся поочередно к двум патрубкам при работающей на полную мощность печке. Разница в температуре патрубков должна быть минимальной. Если один патрубок горячий, а второй холодный или еле теплый – промываем или меняем радиатор отопителя.

Проверка работы заслонок

Всего точек выхода воздушных потоков из отопителя на автомобиле ВАЗ-2110 девять:

• центральный дефлектор;
• два боковых дефлектора и две решетки обдува лобового стекла;
• подогрев ног водителя и переднего пассажира;
• два вывода на подогрев ног задних пассажиров.

В идеально работающей системе напора, создаваемого электродвигателем отопителя, достаточно для создания эффективного потока для обогрева ног. Однако со временем в сочленениях воздуховодов образовываются зазоры, заслонки печки ВАЗ-2110 начинают неплотно прилегать к корпусу. Это ведет к распылению воздушного потока. И в итоге к дальним точкам выхода поступает минимальное количество воздуха.

Для начала демонтируйте панель с центральным дефлектором. Она держится на четырех пластиковых фиксаторах. Чтобы ее снять, просто подденьте за одну из сторон каким-либо подходящим предметом, например, плоской отверткой. Будьте осторожны: фиксаторы хрупкие.

Оцените работу заслонки

В более старых авто, с ручным приводом заслонки, обратите внимание на люфты в сопряжениях тяг. Разбитая система тяг не позволит заслонке плотно прилечь к корпусу в крайнем положении, что вызовет подсос воздуха из холодного контура

Исправляется проблема регулировкой заслонки. В механическом приводе есть возможность укоротить тягу за счет подвижного фиксатора на зубчатой тяге или наконечника с резьбой. В процессе регулировки проверяйте соответствие положения переключателя на панели и фактического положения заслонки.

Еще одна причина, по которой печка ВАЗ-2110 не дует в ноги – нарушение в работе блока системы автоматического управления отопителем (САУО) или моторедуктора печки ВАЗ-2110. В этом случае обычно наблюдается недостаточно теплый или вообще холодный воздух от печки, работающей в режиме максимального обогрева. Связано это с некорректным положением заслонки, в которое ее выставляет моторедуктор.

Оцените работу моторедуктора печки ВАЗ-2110. Для этого визуально проконтролируйте, как он закрывает заслонку при переключении режимов. Проще всего это сделать, демонтировав панель с центральным дефлектором. Переведите рукоятку температуры в крайнее положение (например, выставьте минимальную температуру), затем резко переключите в противоположный режим. Заслонка должна полностью перекрыть видимый с позиции водителя канал. Если этого не происходит – проблема заключается в моторедукторе или блоке САУО. Проверьте исправность моторедуктора и блока.

Основные причины плохой работы электропечи

Ваз 2110 печки схема

Прежде чем непосредственным образом приступить к поиску решения проблемы, необходимо уметь её быстро и эффективно выявлять. Вначале целесообразно рассмотреть общую схему строения печи. Итак, печь отопителя состоит из следующих компонентов:

• предохранителя монтажного блока;
• зажигательного замка;
• выключателя зажигания совместно с его разгрузочным реле;
• специального переключателя, который регулирует режим работы электродвигателя печи;
• дополнительно вмонтированного резистора;
• моторчика печки ;
• обогрева заднего стекла автомобиля, которое содержит регулировочную клавишу обогревателя со световым индикатором;
• специального функционального элемента для обогревания стекла.

Ваз 2110 печка электросхема

Одной из причин неисправности электронной схемы печи, может быть отсутствие функциональной активности электродвигателя отопителя как на малых, так и на больших оборотах. При таком раскладе необходимо действовать следующим образом:

• вначале следует убедиться, не перегорел ли случайно предохранитель;
• в случае обнаружения перегоревшего предохранителя, его в срочном порядке нужно будет поменять на новый.

Примечание. Перед тем как перейти непосредственно к замене старого на новый предохранитель, нужно предварительно и в обязательном порядке установить причину перегорания. Если же этого не сделать, то срок службы нового предохранителя, скорее всего будет непродолжительным.

• может также случится обрыв или повреждения проводки, в месте её соединения;
• чтобы исключить вышесказанную причину, необходимо осуществить проверку электроцепи согласно схеме печи;
• после чего, необходимо устранить порыв, если он имел место быть;
• если не функционирует переключатель отопления, то наиболее вероятной причиной является заедание толкателя либо подгоревшие контакты;
• для точной диагностики неисправности переключателя нужно проверить уровень напряжения на боковых клеммах во время изменения положения переключателя в пространстве (для этого достаточно подать ток на главную клемму);
• если в ходе проведения диагностики не будет установлено изменение напряжения при смене положения ручки переключателя, то его необходимо срочно заменить;
• существует огромное количество возможных причин выхода из рабочего функционального состояния электродвигателя: обрыв узлов электросоединений или якорной обмотки, обездвиженная щетка очистки, окисление и/или загрязнение якорного коллектора;

Ваз 2110 схема радиатора печки

• вновь оживить движения щетки несложно, достаточно разобрать, а затем провести их очистку;
• восстановить провода также не представит сложности, ведь главное — найти локализацию дефекта;
• в случае если несколько вышеперечисленных положений не дали результата, то выход лишь один – полная замена электродвигателя отопителя;

Ваз 2110 электрическая схема печки

• иногда, что правда крайне редко бывает, причиной неисправности может служить монтажный блок;
• причин неисправного состояния монтажного блока множество, но основными из них являются: на месте спайки полный или частичный разрыв электроцепи, возгорание токоведущих дорожек;
• осуществлять проверку цепи следует согласно схеме печи, в противном случае, обнаружить места разрывов и неисправностей будет просто невозможно;
• конечной практически вероятной причиной может стать внутренний разрыв цепи вспомогательного (дополнительного) резистора(см.Как выполняется на ВАЗ 2110 замена резистора отопителя );

Ваз 2110 электросхема печки

чтобы исключить неисправность, связанную с функционированием резистора, необходимо осуществить проверку его цепей.

Снижение в электродвигателе якорных вращений, является одной из причин неисправности в общей схеме печи. В этом случае, необходимо уметь находить и устранять микропричины, а в частности:

• в случае засорения или окисления якоря коллекторной системы, число вращений электродвигателя также будет снижено;
• для устранения вышеуказанной проблемы понадобится выполнить генеральную очистку коллекторной системы;
• иногда может возникнуть замыкание в участке между витками якорной обмотки, а чтобы исключить эту причину, необходимо выполнить проверку количества входящего тока;
• всё очень просто, если замыкание витков имеет место быть, то сила входного тока превысит отметку в 4,5А;

Примечание. Проводить замеры входящего тока нужно лишь после предварительной проверки объективности показателей амперметра.

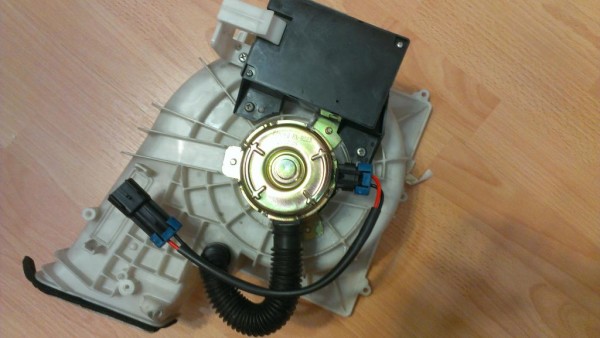

Работы по замене вентилятора в салоне

Замена моторчика печки ваз 2110

Последующая смена моторчика отопителя будет производиться непосредственно из салона машины:

Под приборной панелью нужно найти колодку, которая идёт на электродвигатель. Она отсоединяется.
После этого потребуется открепить массовую проводку электродвигателя. Как правило, она прижата передней крепёжной гайкой печки к кузову.
Демонтируется накладка и облицовка рамы лобового стекла, при этом не обойтись без отворачивания крепёжных винтов.
С печки салона снимается правая обивка, также следует открутить крепёжные гайки с винтами.
Отопительные шланги отсоединяются

На этом этапе работ нужно придерживаться максимальной осторожности, поскольку из этих шлангов и радиатора отопителя могут вытекать остатки тосола.
Дабы в салоне машины не пахло охлаждающей жидкостью, нужно постелить хорошо впитывающий влагу материал.
Отсоединяется проводка от электродвигателя, от микроредуктора, а также от пневмоклапана.
После этих действий снимают передний корпус с кожухом печки

Эти элементы зафиксированы скобами и винтами
Стоит обратить внимание, что на кожухе расположен двигатель и моторчик.
Защелки убираются, и двигатель с моторчиком извлекаются.

Рекомендации по замене моторчика

Замена моторчика печки ваз 2110

Разбирать электродвигатель самому можно исключительно для оценки коллектора и для его очистки. Если причина поломки заключается в другой ситуации, то неспециалисту по работе с такими деталями нежелательно проводить разборку.Лучше купить новый электродвигатель.

Примечание!Демонтаж крыльчатки двигателя также не рекомендуется проводить своими силами, поскольку при её установке на своё место нарушится балансировка, которая играет важную роль. Естественно, электродвигатель будет функционировать, но не ровно, что может повлечь за собой разбиение подшипников, появления шума при включении печки.

Так как печка находится в разобранном состоянии, появляется возможность спокойно просмотреть другие составляющие салонного отопителя.Итак:

• Чтобы от радиатора исходило больше тепла, нужно его демонтировать и промыть. Он фиксируется на заднем кожухе отопителя, который снимается путём откручивания крепёжных винтов.После этого радиатор беспрепятственно извлекается и промывается под напором воды, вытекающей из шланга, который подсоединён к подводящей или отводящей трубке радиатора. Таким же напором смывают загрязнения и поверхностей снятого радиатора.
• Для разборки воздуховодов и механизмов управления печкой, нужно будет снять приборную панель, на которой размещаются главные воздуховоды.

Примечание! Обычно панель с основными воздуховодами выполняется как одна деталь, поэтому с ней нужно обращаться с максимальной осторожностью, чтобы не приходилось потом менять. После этого требуется снять воздуховоды салона, которые закрепляются специальными винтами, и декоративную накладку тоннеля пола. После этого требуется снять воздуховоды салона, которые закрепляются специальными винтами, и декоративную накладку тоннеля пола

После этого требуется снять воздуховоды салона, которые закрепляются специальными винтами, и декоративную накладку тоннеля пола.

Примечание! Под этой накладкой размещаются воздуховоды для обогрева ног, которые прикрепляются к кузову при помощи винтов и защёлок.

• Воздухораспределитель снимается с приборной панели при отворачивании крепёжных винтов и отсоединении тяги контроля заслонками.
• Сборку нужно выполнить в обратном разборке порядке. Если есть необходимость, при помощи клея фиксируют уплотнители заслонок.Также можно замазать герметиком места крепления шлангов с радиатором.
• Когда все детали собраны и установлены на свои места, проверяется функционирование всех узлов и заливается тосол либо антифриз. Всё зависит от личных предпочтений.
• На финишном этапе проверяют герметичность крепления шлангов к радиатору и непосредственно работу собранной печки.

Тем, кто воспринимает информацию визуально, рекомендуется просмотреть видео с детальным описанием действий и несколько фото, которые помогут все сделать правильно.

Ремонтные работы можно провести своими руками, но при условии соблюдения четкой инструкции. Это поможет неплохо сэкономить, ведь цена на услуги подобного рода в автосервисах не дешевая.

Схема автомобиля — ВАЗ 2110

Определённому количеству воздуха, соответствует определённое количество топлива если их это соотношение будет нарушено, то соответственно мощность двигателя существенным образом снизится.
Одновременно с этим сердечник замыкают силовые контакты внутри втягивающего реле. На практике, из-за большого количества регуляторов, обеспечивающих работу электронного блока управления двигателем инжекторного типа на 8 или 16 клапанов на карбюраторе его нет , система получается более сложной. Жгуты, провода Основные принципы Вне зависимости от типа используемого двигателя, основа у проводки, используемой в автомобиле ВАЗ , одинаковая.
Каждая система, соединенная с электрооборудованием, оборудована жгутом проводов. Инструкция ремонта своими руками позволяет устранить неисправность, но при этом необходимо хорошо понимать схему инжектора.
Часть салонной проводки Также вы не столкнетесь с серьезными проблемами в виде электропроводки, если вдруг захотите заменить карбюраторный мотор на инжекторный или оснащать машину дополнительным электрооборудование. Расположение проводов. Как искать неисправности?
Они намного лучше, работают устойчивее, но всё равно многие автомобилисты до сих пор используют машины с карбюратором впрыском. Они необходимы для питания системы датчиков, электробензонасоса, бортового компьютера и прочих компонентов. Если вы занимались заменой или ремонтом электрооборудования в , то вы наверняка заметили, что каждый агрегат, работающий от электричества, соприкасается одним проводом с кузовом. F18 — 25А — Лампа освещения вещевого ящика.

Как построена проводка?

Электромагнитное реле для коммутации силовой цепи. Инжекторные двигатели намного сложнее, так как у них имеется электронный блок управления и система датчиков, исполнительных устройств. Электросхема включает следующие элементы электропроводки: Аккумуляторная батарея. Система отопления салона Состоит печка ВАЗ из радиатора, вентилятора, системы воздуховодов. Лампа индивидуальной подсветки.

С этим связана наиболее распространенная рекомендация, которую вы не раз встречали в наших материалах, где мы описывали ремонт или замену тех или иных компонентов — отключение минусовой клеммы от аккумуляторной батареи. F10 — 20А — Резервный.

F1 — 5А — Лампы фонарей освещения номерного знака. С этим связана наиболее распространенная рекомендация, которую вы не раз встречали в наших материалах, где мы описывали ремонт или замену тех или иных компонентов — отключение минусовой клеммы от аккумуляторной батареи. На ВАЗ инжектор 8 клапанов электросхема имеет именно такие особенности. Потому при ремонте старайтесь не менять цвет провода, дабы потому самому же себя не запутать. Одну из ведущих ролей в этом вопросе занимает электропроводка.
Как читать электрические схемы

Слабая подача теплого воздуха

Воздушный поток достаточно теплый, но напор недостаточный. В такой ситуации возможны следующие неисправности:

1. Салонный фильтр загрязнился. В таком случае нужно вычистить его от пыли пылесосом. Если сделать это невозможно, тогда лучше его заменить.
2. Засорение радиатора печки. Помимо пыли, пробку создают как насекомые, так и листья. Мелкие частицы можно выдуть при помощи сжатого воздуха. Чтобы убрать крупные загрязнения, нужно снять решетку и помыть ее.

Недостаточный воздушный напор может быть следствием протекания радиатора

Такая проблема определяется очень просто – если вы постоянно доливаете антифриз или тосол, тогда обратите внимание на состояние этого узла в автомобиле. Для устранения этой неисправности понадобится получить доступ к радиатору и демонтировать его вместе с отопителем

Практика пайки радиатора ненадежна. Лучше установить новую деталь, чтобы потом не разбирать половину передка.
