Как настроить фары, чтобы не слепить «встречку»

Электромеханический корректор фар

Для изменения угла наклона пучка света фар в зависимости от загрузки на автомобиле применяется гидрокорректор фар, состоящий из главного цилиндра, закрепленного на панели приборов, и рабочих цилиндров, установленных на корпусах фар и связанных с главным соединительными трубками. Цилиндры и трубки заполнены специальной жидкостью с низкой температурой замерзания и не сообщаются с атмосферой. Гидрокорректор выполнен неразборным и ремонту не подлежит. При эксплуатации автомобиля могут произойти заклинивание поршней в цилиндрах или утечка жидкости из цилиндров или трубок.

Гидрокорректор, вышедший из строя, целесообразно заменить на более высокотехнологичный электромеханический корректор фар (электрокорректор фар).

Отсоединяем клемму «минусового» провода от вывода аккумуляторной батареи. Нажимая на фиксатор, поворачиваем рабочий цилиндр гидрокорректора против часовой стрелки…

…и вынимаем его из корпуса фары.

Вынимаем уплотнительное кольцо из отверстия корпуса фары.

Установив новое уплотнительное кольцо, вставляем в отверстие корпуса фары и фиксируем исполнительный механизм электрокорректора.

Аналогичным образом вставляем исполнительный механизм электрокорректора в другую фару.

В салоне снимаем рукоятку главного цилиндра гидрокорректора фар.

Головкой «на 21» отворачиваем гайку крепления главного цилиндра…

…и выводим главный цилиндр из-под панели приборов.

Через резиновый пыльник щита передка вытягиваем в салон рабочие цилиндры гидрокорректора.

Отворачиваем гайку крепления регулятора положения фар электрокорректора.

Присоединяем к регулятору жгут проводов электрокорректора.

Устанавливаем регулятор положения фар в гнездо панели приборов и фиксируем его гайкой.

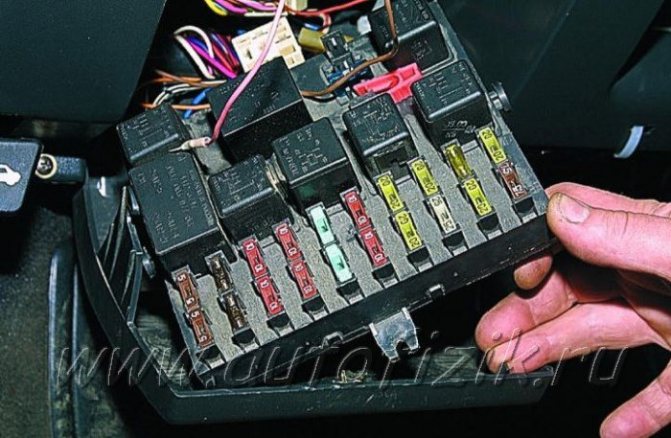

Нажав на фиксатор защелки крышки монтажного блока, опускаем крышку с монтажным блоком.

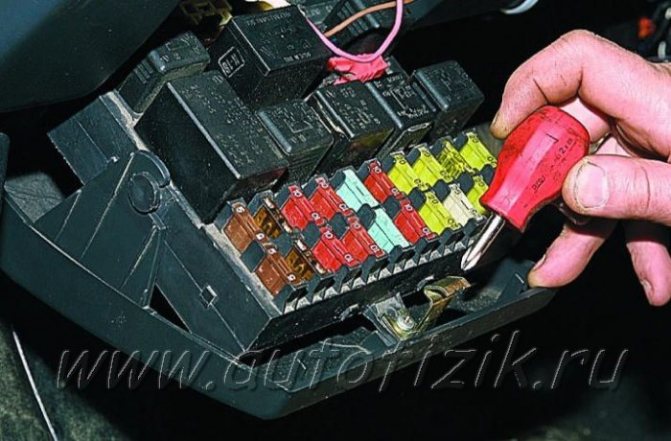

Крестообразной отверткой отворачиваем саморез крепления защелки крышки и снимаем защелку.

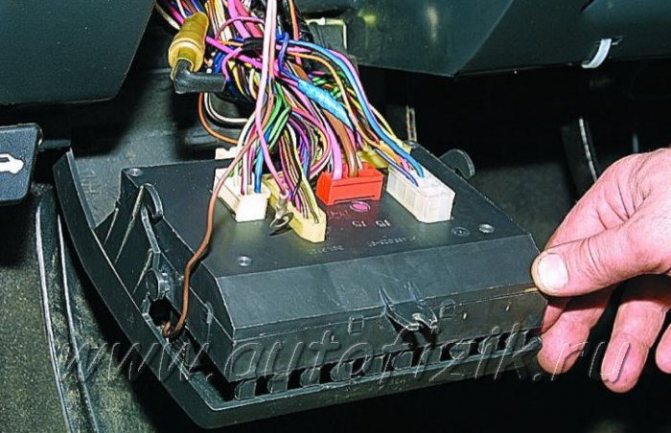

Вынимаем монтажный блок из крышки…

…и, не отсоединяя от него колодки жгутов проводов, переворачиваем тыльной стороной вверх.

Вставляем наконечник «плюсового» провода жгута проводов регулятора положения фар в гнездо № 20 в колодке Ш2 монтажного блока.

Кольцевой наконечник «минусового» провода жгута проводов регулятора закрепляем гайкой на одной из кузовных шпилек под панелью приборов. Для подключения жгута проводов электрокорректора фар к исполнительным механизмам продеваем колодки жгута проводов через резиновый пыльник щита передка и выводим в моторный отсек. Прокладываем жгут проводов электрокорректора фар вдоль заводского жгута проводов.

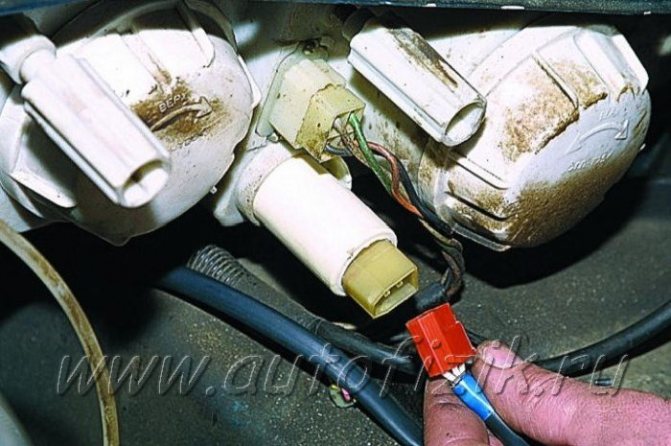

Присоединяем колодки жгута проводов электрокорректора фар к исполнительным механизмам.

Подсоединяем клемму «минусового» провода к выводу аккумуляторной батареи.

Поворачивая рукоятку регулятора электрокорректора, изменяем угол наклона пучка света фар в зависимости от загрузки автомобиля.

Замена стекла заднего фонаря

Деталь меняют на второй год. Стекло заднего фонаря для «ГАЗели» изготавливается из высокопрочного пластика, но и оно выходит из строя: поверхность трескается от вибраций из-за негерметичной установки, повреждения во время езды.

Для замены выбирается оригинальная деталь, которая закрывает всю оптику заднего света: габариты, стопы, поворотники. Всего на блок устанавливается 4 лампы технического света. При ремонте рекомендуется перебрать всю электропроводку: разъемы на задних фонарях в «ГАЗели» окисляются в течение 6 месяцев, электропроводка часто рвется из-за некорректного подключения и монтажа линии.

Последовательность действий

При разборке элемента предварительно снимается минусовая клемма с АКБ. Стекло держится на блоке 4 винтами. Алгоритм следующий:

1. Вывернуть болты крепления.
2. Снять рассеиватель.
3. Подготовить гофру для упаковки косы электропроводки.
4. Почистить блок, при необходимости поменять лампы.
5. Установить новый рассеиватель.
6. Прикрутить стекло.

Водители «ГАЗели» отмечают частую неисправность сигнального освещения. При заводской сборке левый задний поворотник запитывают напрямую от переднего и забывают корректно прятать провода в подкапотном пространстве, в итоге элементы быстро выходят из строя.

Как отрегулировать фары самостоятельно – подробная инструкция

Регулировка фар – несложный процесс, но он требует от водителя определенных знаний и наличия верно подобранной площадки для настройки фар головного освещения. Перед тем как приступать к регулировке фар, найдите ровную горизонтальную дорогу длинною более 15 метров.  К дороге должна прилегать ровная вертикальная плоскость выше 2,5 метров. Чаще всего в качестве подобной плоскости выступает стена гаража.

После того как необходимый участок для регулировки фар найден, можно приступить к делу. Для настройки фар:

Сядьте за руль автомобиля, настройка фар головного освещения на котором проводится, и приблизьтесь на нем максимально плотно к вертикальной плоскости
Обратите внимание, что автомобиль должен быть перпендикулярен поверхности – это важное условие для проведения верной регулировки фар.

После этого проведите на стене с помощью мела или цветного скотча вертикальную линию в том месте, где находится центральная ось автомобиля.

Далее снова сядьте за руль, выпрямите его и задним ходом ровно отгоните автомобиль на расстояние в 5-7 метров от фар головного освещения до стены.

Теперь следует измерить следующие расстояния:

• От дороги до лампы головного освещения по вертикали (в случае, если ближний и дальний свет являются отдельными фарами – измерение необходимо делать для каждой из них);
• От лампы до центра автомобиля по горизонтали (в случае, если ближний и дальний свет представлены отдельно, необходимо делать измерения для каждой из фар).

Все измеренные показатели необходимо записать.

1. Теперь необходимо нанести на стену некий аналог регулировочного экрана. Для этого нарисуйте горизонтальную линию на 5 сантиметров ниже, чем снятый показатель по вертикали. После этого от вертикальной линии на стене (которая обозначает центр оси автомобиля) отступите вправо  по проведенной горизонтальной линии замеренное расстояние от центра автомобиля до фары, и проведите вертикаль. Также необходимо поступить с другой фарой, отложив соответствующее расстояние налево.

Внимание: Если регулировка выполняется для автомобиля с разделенной оптикой, потребуется проводить дополнительную горизонталь и дополнительные две вертикали, аналогично тому, как описано выше

1. После нанесения на стену всех разметок, можно приступить к регулировке. Включите ближний свет фар и отрегулируйте его таким образом, чтобы горизонтальная линия света проходила по соответствующей горизонтальной линии на стене. После регулировки по вертикали, следует настроить фары по горизонтали. Лучше подобные настройки проводить в вечернее время, чтобы световой пучок был максимально виден. Настройте фары в горизонтальной плоскости таким образом, чтобы на перекрестье горизонтальной и вертикальных линий свет фары уходил под углом вверх. Если проводится настройка разделенной оптики автомобиля, аналогичные действия проведите для дальнего света (регулируя по соответствующим для дальнего света линиям на стене).

Отрегулировать  фары самостоятельно можно за несколько минут, если найти удобную для проведения настройки площадку и провести верно все измерения. Рекомендуем не забывать о настройке фар, поскольку от их верной регулировки зависит безопасность водителя и пассажиров в автомобиле, а также других участников дорожного движения.

Замена и регулировка фар автомобиля Газель

Автомобиль оснащен двумя прямоугольными фарами с галогенной двухнитевой лампой АКГ12-60+55-1, мощностью 55/60 Вт (ближний/дальний свет) и лампой габаритного света А12 мощностью 4 Вт

На части автомобилей устанавливается электрокорректор фар, регулирующий направление лучей в зависимости от загрузки автомобиля.

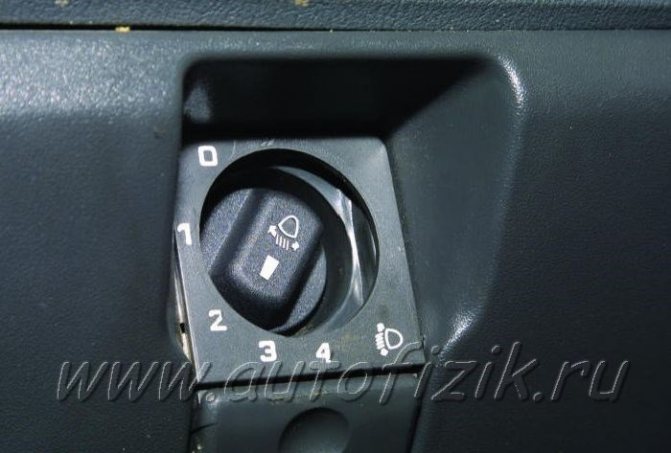

Ручка управления электрокорректором расположена на панели приборов с левой стороны.

Габаритное освещение, освещение приборов и свет фар включаются центральным переключателем света, в котором имеется резистор для регулировки яркости света ламп освещения приборов.

Свет фар с ближнего света на дальний свет переключается левым подрулевым переключателем.

Замена ламп, снятие фары

1. Для замены ламп в фаре при выключенном зажигании поворачиваем крышку фары против часовой стрелки, и снимаем ее.

2. Для замены лампы фары снимаем соединительную колодку с выводов лампы ближнего — дальнего света.

3. Выводим усики пружинного фиксатора из пазов

4. Вынимаем неисправную лампу.

Новую лампу устанавливаем в обратной последовательности.

 Галогенную лампу нельзя брать руками за стеклянную колбу, чтобы не оставить следов от пальцев.

Если это произошло, лампу протираем спиртом. Иначе возможно потемнение колбы лампы при включении.

5. Для замены лампы габаритного света вынимаем патрон

6. Слегка надавив на колбу лампы и повернув ее против часовой стрелки, вынимаем лампу

7. Для снятия фары в сборе, отсоединяем соединительную колодку проводов питания ламп

8. Отсоединяем колодку электропривода корректора фар.

9. Головкой «на 10» отворачиваем болт крепления фары в моторном отсеке.

10. Ключом «на 10» отворачиваем два болта

11. Снимаем фару

 Если снять фару мешает бампер, предварительно головкой «на 10» ослабляем затяжку двух болтов крепления кронштейна фары к кузову

Перед затяжкой болтов крепления регулируем положение корпуса фары относительно сопрягаемых с ней деталей автомобиля. После сборки проверяем регулировку.

Замена электрокорректора фар и блока управления

1. Отсоединяем соединительную колодку от выводов корректора.

2. Нажимаем пальцем на защелку, расположенную на корпусе привода (показано на снятом устройстве)

3. Поворачиваем по часовой стрелке, снимаем электрокорректор.

После установки электрокорректора, регулируем свет фар (см. Регулировка фар).

4. Для замены блока управления снимаем комбинацию приборов (см. Как снять и поставить комбинацию приборов автомобиля Газель).

Отсоединяем соединительную колодку от блока.

5. Потянув на себя, снимаем рукоятку управления блока.

6. Круглогубцами отворачиваем гайку, снимаем шайбу и блок.

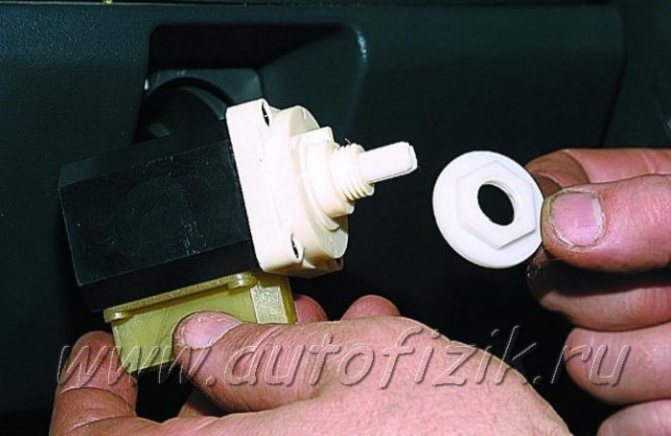

7. Общий вид блока управления с деталями крепления.

8. Устанавливаем снятые детали в обратной последовательности

Регулировка фар

Правильность регулировки фар проверяем по расположению световых границ на экране. Регулировать фары удобнее в темное время суток либо в пасмурную погоду.

Проверку и регулировку проводим на ровной горизонтальной площадке. В качестве экрана можно использовать лист фанеры (приблизительно 1,0 м высотой и 1,7…2,0 м длиной), светлую стену здания, ворота и т. п.

Полностью заправленный автомобиль, с домкратом, инструментом и запасным колесом, закрепленными на штатных местах, ставим перпендикулярно экрану на расстояние 5 м между фарами и экраном.

Проверяем и при необходимости доводим до нормы давление в шинах.

Для точной регулировки можно посадить помощника на место водителя и несколько раз качнуть автомобиль, толкая его сбоку для самоустановки подвески.

Кузов при этом примет нужное положение относительно колес.

Мелом размечаем экран, как изображено на рисунке.

Размер «h» должен соответствовать расстоянию от поверхности площадки до центра фар.

Если автомобиль укомплектован электрокорректором фар, его ручку управления поворачиваем по часовой стрелке до упора.

Одну из фар закрываем куском картона или ткани и включаем ближний свет.

Вращая регулировочный винт, расположенный на задней стенке фары со стороны радиатора, совмещаем место излома пучка света (место пересечения горизонтальной и наклонной границ) с вертикальной линией центра фары.

Вращая второй регулировочный винт, расположенный в противоположном верхнем углу корпуса фары, совмещаем горизонтальную границу пучка света с нижней линией на экране

Аналогичным способом регулируем вторую фару.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Не регулируются фары на газели

Пролог можно не читать.

Конечно речь пойдет не о девушке по имени Света, а о головном свете (освещении) автомобиля. Честно говоря, простенький рейс Домодедово-Ярославль-Иваново-Владимир-Рязань оказался довольно не простым.Об этом позже в блоге.По пути на загрузку и обратно, когда стемнело, водители встречных машин просили убрать дальний, переключиться. Но переключаться и опускать корректор было уже некуда! Погода была чичер! И особенно нервные со своим эго-я! И на дурь врубленным дальним! За…ли! В дороге с этим никак…До дому! Вот и решил я позаботиться о встречке…Хотя справедливости ради надо отметить, что газелька давно не на дорогу, а по кустам смотрела, по обочинам :-А кто у нас там какает…Но все сегодня-завтра, так и дотянули!

=============================================Суть можно почитать. Так посмотрим, что нам диктует букварь…Руководство по эксплуатации: Нанесите линию по центрам фар на расстоянии 5 метров на экране…Идите в …опу! Почему? Ща поясню…

На фаре газели -бизнес- два винта регулировки.Под шестигранник на 6мм -это в вертикальной плоскости(выше-ниже). И пластмассовая это по горизонтали (право-лево). Сначала подогнал горизонт-ящик появился в свете, потом вертикаль… В центре пятна появился ящик. Корректор на подъем, нужно чтобы тень от ящика прорезала пятно света которая за ним, ровно на его высоту. Можно просто прибавить на полтора шага равное делениям на шкале регулятора корректора. Или шаг зависит от лампочек.Далее к правой фаре трудно добраться, я просто ее закрывал, тут может быть ошибка! Ящик не надо ставить так же к левой фаре, смещаем на шаг, но это потом! Сейчас левую фару надо подогнать вот таким углом от пятна света к ящику.

Это все на задранном ввысь корректоре! Далее ящик на шаг влево, он не должен быть освещен, он просто должен быть видим! Все! Для чего это? Можно поехать отдать бабки и тебе отрегулируют! Каждому свое…Я предпочитаю не стандарты и ни хрена не видеть, да еще это все за деньги! Я предпочитаю людям не с…ть(встречных не слепить), и быть в теме-видеть дорогу.

Этим методом я добиваюсь того, что описал и не более. Скажу, что он на стене соответствует тем стандартам, какие описывают в книге, лишь с маленькой поправкой галки от левой фары.Сами смотрите.

И я занизил.Погода дождь и черная темь с поглощением света — не беда поправить на два оборота можно и без ящика каждую фару. И делов секунды.В снегу с синими лампами(которые запретили) можно выставить идеально! Вообщем, повторю…Смысл в норме, знать норму…Видеть и не слепить!

Регулировка направления пучков света фар ГАЗель Бизнес.

Регулировку направления пучков света фар проводим согласно регламенту технического обслуживания через каждые 30 тыс. км пробега автомобиля.

Регулировку проводим на полностью заправленном и снаряженном автомобиле, при нормальном давлении воздуха в шинах. Устанавливаем автомобиль на ровной горизонтальной площадке на расстоянии 10 м от экрана (можно использовать стену гаража, лист фанеры или оргалита размером 1 × 2 м). На экране проводим горизонтальную линию HH на высоте, равной расстоянию от центра фар до пола. Ниже ее на 88 мм (100 мм для автомобилей 4×4) проводим параллельную линию XX. Наносим на экране осевую линию VV (расстояния от нее до центров левой и правой фар должны быть равными) и линии DD и GG, соответствующие центрам фар.

Причины нарушения регулировки света

Многих водителей беспокоит проблема, почему одна фара горит ярче другой, если смотреть на машину со стороны. Это говорит о нарушенной корректировке фар и появлении засветки в области светотеневой полосы.

К факторам, влияющим на настройку оптики, относятся:

• попадание в крупную выбоину на высокой скорости;
• неисправность корректора;
• последствия легкого ДТП;
• установка ламп сомнительного качества.

Автовладельцы задумываются, почему плохо светят фары после замены ламп. Причиной могут стать как новые световые элементы, так и неаккуратность при монтаже. Некачественные лампы изготавливаются без соблюдения правил и требований, поэтому часто имеют смещение спирали. Рефлектор не может уловить луч, сформировать его и направить на дорогу. В таком случае поможет только покупка новых лампочек. Другим фактором может стать случайное смещение механизма во время замены лампы. В обоих случаях оптика не сможет корректно освещать дорогу.

При наезде на неровность фонарь сотрясается, и рефлектор перескакивает в другое положение. Такой же эффект получается при небольшом ДТП. Правильная регулировка фар поможет исправить ситуацию и полностью исключит проблему.

При закисании корректора или перегорании управляющей платы фонари зависают в одном положении и ослепляют всех участников движения при загрузке багажника или салона автомобиля. В таком случае потребуется проверка всех составляющих и замена сломанных деталей.

Газель бизнес корректор фар

Доброго дня всем. Меняю фары на DEPO линзованные «ангельские глазки», фары смотрятся отлично, но почему-то они без корректоров, просто в местах где они должны быть — отверстия с заглушками. Хочу вытащить корректоры из старых фар, он (корректор) поворачивается против часовой стрелки (очень туго), немного отходит и всё. Что-то там его держит. Он вообще вытаскивается? Как?

Fregl44

, Повернул и вытащил! Иногда тяжело идет, потом он же еще тягой с отражателем соединен. Повернуть попробуй сильнее.

Alex-kirishi

, а что в руках-то дожно остаться, как выглядит снятый корректор?

Прямоугольная коробочка со штырьком. сними резинку где ставиться лампочка ближнего света,увидишь как штырь корректора к отражателю упираеться,а дальше вынимай.первый раз тоже долго снимал.

IvanVW

уже все объяснил.

IvanVW

, спасибо. Только у меня терпения не хватило, поставил без корректоров, потом сделаю. Только вот в снятую фару наверное намного удобней внедрять кореектор, да?

Fregl44

, я тебе обещаю, что на установленной фаре ты этого не сделаешь

Ну и

с ним, не считаю это жизненно важной функцией, очень в лом из-за этих корректоров опять снимать бампер с фарами. Просто я буду знать что они у меня есть и их можно поставить, только заморочиться надо

На конце тяги корректора шарик, его надо просто выдернуть из усиков на отражателе фары. Накланяешь и тянешь посильнее.

Мне тоже самое предстоит. Но я оставил это занятие на выходные. У меня тоже новые фары с диодной полосой, только вот зараза потеть начали на второй день. Буду щас их снимать, сушить, заодно и корректоры поставлю из старых фар.

неприятно ,у меня из запотел только поворотник ,(все депо)

А у меня именно по низу, где сама диодная полоса идёт. Левая сильно, а правая не очень. Буду вот завтра снимать, сушить. Хотя наверное попробую сначала поснимать все затычки резиночки и просушить их ближним дальним. Ну если не поможет, то буду снимать, заодно и корректора поставлю, а то всё руки не дойдут. Завтра займусь обязательно. А то жалко 10 000 выкинуть на фары, которые запотели.

Я когда снимал корректор, крутил регулировочный винт, чтобы легче было вытаскивать корректор и потом его также легче ставить, но так сбиваешь регулировку фар. Обычно корректор вытаскивается легко, но если туго идёт, то скорее всего придётся поступать таким способом. Я один корректор так обломал, хорошо был запасной.

запотевание фар депо в первые дни эксплуатации помоему уже надо принять за норму. пару дней попотеют и пройдет, хз почему так. проверено

а зачем при замене фар ты снимал бампер они и так нормально вытаскиваютса а по поводу важности попробуй загрузится и ночью по трассе тогда поймешь

jeka077

, потому что у него рестайл и не сняв бампер ты не снимешь фару

jeka077

, машина вообще вся разбиралась (кроме салона) для покраски по пояс — давно хотел это сделать, много сколов на арках, капоте, дверях передних. Бесило меня это, хоть их и не все замечали. Теперь стоят новый бампер, решётка радиатора ну и фары. По поводу «загрузиться и по трассе» — для этого у меня ГАЗель есть, Пасик возит ещё только жену и мелкого. Но корректоры потом надо будет поставить, летом, наверное. Всё же нет ни у кого фотки снятого корректора.

Особенности коррекции на Газель Бизнес

Газель Бизнес – современная версия автомобиля, также снабженная корректором фар, но остается и возможность ручной настройки на случай, если корректор вышел из строя или требуется провести полную регулировку.

Бизнес имеет два винта регулировки: под 6-мм шестигранник по вертикали, и пластмассовую ручку для настройки по горизонтали. Эта Газель снабжена новой комбинированной оптикой, поэтому мастера рекомендуют удваивать расстояние от экрана до 10 метров. Обычно процедура коррекции проводится на СТО с соответствующим оборудованием, но можно сделать это и вручную. Даже при наличии минимального оборудования эта манипуляция под силу каждому водителю.

Особенности коррекции на Газель Бизнес

Газель Бизнес – современная версия автомобиля, также снабженная корректором фар, но остается и возможность ручной настройки на случай, если корректор вышел из строя или требуется провести полную регулировку.

Бизнес имеет два винта регулировки: под 6-мм шестигранник по вертикали, и пластмассовую ручку для настройки по горизонтали. Эта Газель снабжена новой комбинированной оптикой, поэтому мастера рекомендуют удваивать расстояние от экрана до 10 метров.

Обычно процедура коррекции проводится на СТО с соответствующим оборудованием, но можно сделать это и вручную. Даже при наличии минимального оборудования эта манипуляция под силу каждому водителю.

источник

Установка противотуманных фар

Для замены или ремонта ПТФ на «ГАЗели» демонтируют подкрылок кузова. Из инструментов понадобится монтажная лопатка, лучше пластиковая и универсальный набор отверток. Порядок действий:

1. Снять фиксатор, который удерживает колодку с проводами.
2. Открутить 3 винта, фиксирующие блок-фару к бамперу «ГАЗели».
3. Стянуть фару с кронштейна.

Установка проводится в обратном порядке.

Полезность противотуманок

Для «ГАЗели Некст» предусмотрено 2 типа противотуманок:

• передние ПТФ с лампами мощностью 55 Вт, размер Н11;
• на задний фонарь устанавливается лампа мощностью 21 Вт с маркировкой P21W.

На «ГАЗель Бизнес» противотуманная фара устанавливается как дополнительная оптика. Место установки, согласно ПДД, ниже, чем линия головного освещения.

ПТФ на «ГАЗели» должны включаться автономно, для этого устанавливают промежуточное реле с предохранителями цепи.

Противотуманки обеспечивают водителю оптимальную видимость во время дождя и тумана. Производитель не всегда штатно комплектует лампами ПТФ заводские модели. Часто на переднем бампере подготовлены посадочные места для дальнейшей установки блоков дополнительного освещения.

Способы крепления

Установка противотуманных фар «ГАЗель Бизнес» проводится на высоту не менее чем 25 см от поверхности дороги. Если в переднем бампере нет посадочного места под ПТФ, рекомендуется разобрать панель и вырезать два места под болты согласно правилам:

1. Соблюдать ось симметрии.
2. ПТФ расположить ниже фар головной оптики.
3. Фары не должны выступать за габариты авто более чем на 40 см.

Для подключения ПТФ на приборной панели есть штатная кнопка, водителю не требуется врезать дополнительный элемент регулировки.

Схема подключения

Автомобили «ГАЗель», выпущенные после 2005 года, имеют на приборной доске центральный переключатель, который предусматривает положение для работы ПТФ. Схема подключения противотуманных фар предполагает первичную компоновку ПТФ цепи с последующим вводом ее в центральную сеть.

В комплекте к ПТФ предусматривается:

• блок-фары;
• набор электропроводки для подключения;
• реле и кнопка для запуска оптики.

Правильно собрать и подключить цепь поможет инструкция с графическим рисунком электроцепи и правилами соединения контактов. Самостоятельный монтаж несложен:

1. Установить фару на бампер.
2. Подсоединить к блоку провода.
3. Вывести колодку под капот.
4. Определить место под прерывающееся реле, установить метку.

Подключение противотуманок к панели управления на торпеде или в салоне проводится по этапам:

1. Соединить согласно схеме проводку между прерывающимся реле и блоком фары.
2. Завести через технологическое отверстие в салон проводку ПТФ.
3. Если на торпеде нет штатного места под кнопку переключателя, обозначить место под выключатель.
4. Смонтировать кнопку, подключить ее к штатной проводке.
5. Заменить все незащищенные участки цепи, проверить правильность подключения.

Наибольшую трудность при монтаже дополнительного освещения водители испытывают при вводе провода фары в штатную электроцепь. Если водитель не имеет опыта автоэлектрика, лучше обратиться в СТО.

Исправление Газель Бизнес Возможности

Газель Бизнес — это современная версия автомобиля, которая также оснащена корректором фар, но есть возможность ручной регулировки, если корректор вышел из строя или требует полной регулировки.

У компании есть два винта для регулировки: 6-мм шестигранник по вертикали и пластиковая ручка для горизонтальной регулировки. Эта газель

оснащена новой комбинированной оптикой, поэтому мастера рекомендуют удвоить расстояние от экрана до 10 метров.

READ Замена Ремня Генератора Газель 402

Обычно процедура коррекции выполняется на сервисной станции с соответствующим оборудованием, но это можно сделать вручную. Даже при минимальном оснащении эти манипуляции под силу каждому водителю.

Источник

Неправильная регулировка фар вызывает неудобства не только у водителя автомобиля, но и у других участников дорожного движения. В то же время фары светят либо «перед носом» автомобиля, либо освещают верхние этажи окружающих зданий и деревьев. Так в чем же суть регулировки фар и можете ли вы сделать это самостоятельно?

Чтобы лучше понять процесс регулировки фар своими руками, мы добавили подробные видеоинструкции, которые вы можете найти в конце этой статьи.

Мы разделили этот материал на две части: теоретическую и практическую, которая включает в себя схему регулировки фар и инструкции по ее использованию.

Стекло линзы фары имеет рисунок определенной формы, который создается рифленым углублением, которое рассеивает и направляет свет так, что, с одной стороны, улучшается видимость и освещение дороги, а с другой стороны, при наличии правильного фары регулировка, вероятность ослепления водителей уменьшается.

1. Рисунок на стекле фар «обрезает» луч света вдоль верхнего края, так что он направлен немного ниже уровня глаз водителя автомобиля. В то же время рассеиватель увеличивает ширину луча, обеспечивая тем самым необходимое освещение коридора.
2. Оптимальный уровень освещенности правой части дороги достигается путем «поднятия» правой части светового луча (см. Схему регулировки фар чуть ниже).

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
