Lada granta универсал (2019 год). регулировка света фар

Особенности регулировки

Нужно знать, как на Гранте регулировать фары правильно и своими руками. Находим ровную поверхность, чтобы ее сторона подходила к стене. На стене не должно присутствовать выступов и прочих неровностей. Подъезжаем на LADA Granta до упора к стене и намечаем на ней центральные точки осей ламп и сам центр симметрии авто. Чтобы обеспечить корректную разметку, замеряем и фиксируем расстояние от ламп до земной поверхности. Затем прочерчиваем линию, которая располагается в 5 см ниже первых отметок. После отъезжаем на определенное расстояние и размечаем на поверхности стены линию, которая предназначена для соединения центральных точек ламп. Затем наносим вертикальные линии (через те же центры ламп). Теперь вы понимаете принцип, как отрегулировать фары.

По завершении процедуры разметки включаем фары и настраиваем углы наклона ламп до совмещения светового пучка с горизонтальной разметкой. Участок подъема светового пятна (верхняя граница) по вертикали вверх должен совпадать с ранее нанесенной пересекающейся линией.

Как отрегулировать фары до идеального пучка следует вращать регулировочные винты, находящиеся в подкапотном пространстве. Оптимальная настройка будет в том случае, когда свет начнет попадать в участок, располагающийся ниже линии отметки центров.

Важно! Настройку дальнего и ближнего светового пучка следует осуществлять в раздельном порядке. Параметры разметки будут немного разниться

У ближнего света они идентичны описанной здесь схеме, а у дальнего пучок должен попадать точно в разметку центра.

Рекомендуется воспользоваться специальным оборудованием и изучить видеоматериал как отрегулировать.

Проверка и настройка фар Лада Гранта

Поговорим о регулировке фар, которая схожа с тем, как проводится регулировка на других моделях автомобилей. Проводить данную процедуру нужно, как на полностью новом автомобиле, так и после движении по неровной дороге.

Если у Вас перестал гореть ближний свет фар, то виной тому может стать реле или предохранитель. А если наоборот, ближний свет не выключается, то, скорее всего у Вас «залипло реле«.

Для регулировки нам потребуется обзавестись крестовидной отвёрткой типа «Филипс», стандартным инструментом, а также запасным колесом и полным баком бензина (по возможности). Последние пункты нужны для того, чтобы обеспечить полную загрузку транспортного средства.

1. Автомобиль нужно установить на ровную поверхность полностью горизонтального типа.

   Проверка горизонтальности установки автомобиля

2. После этого автомобиль заводится и работает на холостом ходу. Чтобы зафиксировать его положение, выжимается ручной тормоз. В случае не подтянутого или не работающего ручного тормоза под задние колёса можно установить противооткатный «башмачок».
3. Проверьте давление в колёсах. Если оно не соответствует норме, то подкачайте или спустите их.

4. Далее перед машиной устанавливается специальная стенка, высота которой достигает двух метров, а расстояние к ней равно около трём метрам. В принципе, стенку можно изготовить и самому из ДСП или фанеры, а также других доступных материалов. Либо автомобиль ставят перед ровной стеной, ка которую наносят разметку.

   Регулировочная схема для настройки фар

5. На водительское кресло кладется груз весом до семидесяти килограммов, что необходимо для выравнивания линии фар. Можно попросить сесть за руль напарника.
6. Дабы снять колебания кузова, а также его амортизаторов, автомобиль аккуратно раскачивается.

7. Далее переводим регулятор гидрокорректора света Лада Гранта в положение «один человек».  Именно это положение соответствует грузу в машине на водительском кресле.

   Гидрокорректор в положении «0»

8. Включаем ближний свет, изучая выход и реальное отклонение лучей фар на машине.

Настройка фары (барашки для регулировки)

Барашек служит для регулировки в горизонтальной плоскости, а болт-шестигранник регулирует положение пучка света по вертикали. По возможности, пучки должны максимально точно соответствовать точкам на изготовленной стене, как в вертикальной, так и в горизонтальной плоскости.

На фото два барашка регулировки фар

Самый труднодоступный болт регулировки в вертикальном положении

Теперь проводится, так называемый, тестовый заезд. Это нужно сделать для того, чтобы закрепить регулировку фар, а также проверить, была ли сделана работа правильно. Следите за тем, чтобы пучки света не ослепляли водителей, которые едут вам навстречу.

Улучшаем качество проделанной работы

Чтобы добиться оптимального результата, необходимо проверить, чтобы кузов автомобиля не располагал теми или иными деформациями, иначе настроить фары будет крайне трудно, и свет от них будет светить, как будто, в разброс.

Проверьте и то, чтобы стекло оптических приборов было максимально чистым. Удалить пыль и некоторые другие виды грязи можно при помощи пылесоса, не демонтируя фару.

Даже не вооружённым глазом видно царапины на фаре автомобиле

Если автомобиль эксплуатируется уже длительное время, тем более на грунтовых дорогах, то стекло фар могло получить повреждения в виде небольших царапин. Менять фары совсем необязательно. Достаточно будет просто отполировать их.

Некоторые проблемы могут случаться и при повреждении отражателя или при нарушении его геометрии. Тут помочь уже сложно, так как зеркальная поверхность восстанавливается крайне сложно. Придётся заменить отражатель новым. Обнаружить дефекты на нём совсем несложно, так как равномерность искривлений картинки на отражателе будет нарушена.

И, конечно же, учитывайте то, что в оптике должны быть установлены лампы с равной друг другу мощностью, а также с идентичными размерами. Если это не так, то толку от регулировки не будет вовсе.

Подробная инструкция по регулировке фар lada granta своими руками

Лада Гранта – один из популярных автомобилей на отечественном рынке благодаря техническому оснащению, в том числе качественной оптике. Для того чтобы свет отвечал требованиям нужна регулировка фар на Лада Гранта. В статье описана процедура проверки и настройки фар, даны рекомендации по тюнингу, замене гидрокорректора или электрокорректора.

Рекомендации по улучшению качества

Для качественной регулировки ближнего света необходимо проверить кузов. На нем не должно быть никаких деформаций, так как они могут сказаться на качестве света, лучи от ламп будут светить в разброс. Если кузов имеет недостатки, нужно выполнить его ремонт. Кроме того, чтобы лампочки светили ярко, нужно проверить чистоту стекол на фарах. Пыль, которая скопилась на них можно убрать с помощью пылесоса.

Во время эксплуатации на стеклах могут появиться царапины. В этом случае не обязательно менять фару, можно отполировать поверхность стекла. Если выявились проблемы с отражателем, то он ремонту не подлежит, его следует заменить новым. Чтобы правильно выполнить регулировку, на машине должны быть установлены лампы одинаковой мощности и размера.

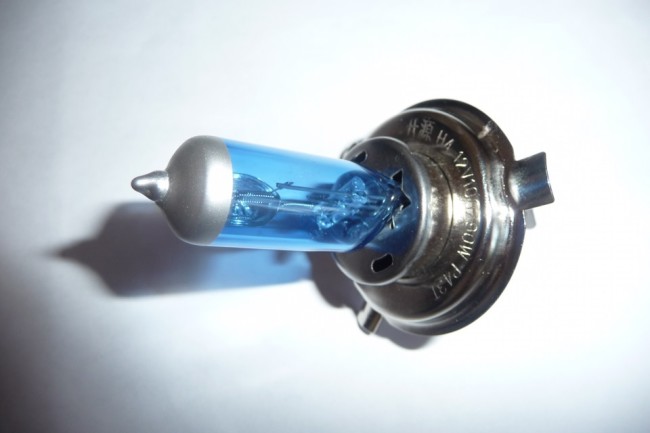

Галогенная лампа для автомобиля

Выделить авто из общей массы можно с помощью тюнинга:

• установить реснички;
• затемнить фары;
• установить линзованные фары;
• сделать подсветку из светодиодов.

Самый простой вариант применяемого тюнинга – приобрести готовые реснички и наклеить их верхнюю часть передних фар Лады Гранты. Придать ресничкам желаемую форму можно с помощью канцелярского ножа. Тюнинг можно выполнить ресничками, сделанными самостоятельно. Применяемые для изготовления ресничек материалы могут быть разные, подойдут пленочные.

Можно купить виниловую пленку, вырезать шаблон из бумаги, а затем реснички вырезать из винила. Тюнинг выполняется путем наклеивания ресничек на нанесенный мыльный раствор. Можно выполнить тюнинг ресничками из пластика.

Тюнинг — реснички на фары

Существует множество вариантов тюнинга, применяемых во время ремонта машины. Все зависит от возможностей и фантазии водителя.

Неисправность гидрокорректора

Устройство гидрокорректора несложное. Он состоит из главного цилиндра и двух вспомогательных для левой и правой фары. Все цилиндры гидрокорректора соединены трубками. На приборной доске находится ручка корректора, применяемая для регулировки фар. При повороте ручки корректора изменяется давление в главном цилиндре, которое по трубкам передается рабочим. Усилие действует на поршни отражателя, который меняет угол.

В электрокорректоре функцию передачи усилия выполняют моторчики, которые получают электропитание от бортовой сети. Электрокорректор более устойчив к температурным колебаниям, чем гидрокорректор, но стоит намного дороже.

Замена гидрокорректора аналогичным устройством

Для замены гидравлического корректора понадобится головка на «21» и трещотка. Сначала, открутив гайку внутри, следует снять ручку корректора для освобождения главного цилиндра корректора. Цилиндр нужно демонтировать. Затем необходимо снять рабочие цилиндры и трубки. Затем всю конструкцию нужно вытащить через отверстие в салон. Установка нового гидрокорректора осуществляется в обратном порядке.

Замена гидравлического корректора электрическим

Электрокорректор устанавливается аналогично. Снимается гидравлический корректор и вместо рабочих цилиндров устанавливаются электрические аналоги. Затем необходимо положительный провод присоединить к клемме «20», а отрицательный замкнуть на «массу». Соединительные трубки заменяются применяемыми проводами. На последнем шаге нужно присоединить клемму к минусу аккумулятора. Остается проверить, что электрокорректор работает правильно.

Применяемые на современных авто гидро- и электрокорректоры облегчают настройку ближнего света. Правильно отрегулированные фары — безопасность водителя и пассажиров.

Когда нужна регулировка фар на Гранте

Основной мотив для работы с головным светом – недостаточное освещение дороги. Причин для этого немало:

• с завода машина идет с ближним, настроенным под вес водителя 75 кг. Это универсальная настройка – если ваш вес отличается, регулировать нужно сразу после покупки;
• вышел из строя гидрокорректор – при его поломке фары либо светят криво, либо не корректируются вообще;
• езда по кочкам и ухабам со временем приводит к подвижкам в настройках светового пучка;
• покупка автомобиля с рук – неизвестно, как именно был настроен свет предыдущим хозяином.

Как повысить качество проделанных работ

Важна проверка целостности автостекол фар на Гранте и герметичность уплотнительных составляющих. Если в модуле оптики скопилась грязь, пыль, значит, имеет место слабая герметизация. Нужно резиновый уплотнитель заменить и обновить силиконовый герметик. Если поврежден отражатель, зеркальная поверхность, требуется замена оптики, так как подобный дефект не подлежит восстановлению.

Ваша задача как автовладельца вовремя подмечать все неисправности, и это касается не только фар. Любые постукивания, скрежет, лязг, тугая педаль, неплавный ход и многое другое должно вас насторожить. Берегите свой автомобиль, и он прослужит вам долгие годы!

С целью повышения эффективности освещения дорожного полотна проверяем элементы кузова на наличие дефектов, повреждение, деформацию. Игнорируя искривления на кузове невозможно добиться максимальной концентрации светового луча.

Проверяем целостность стекла фар, герметичность уплотнительных элементов. Внутри модуля оптики имеется пыль, грязь — признак плохой герметизации. Замените резиновый уплотнитель, обновите силиконовый герметик.

Длительная эксплуатация машины на пересеченной местности, грунтовом покрытии приводит к повреждениям, царапинам на оптике. Менять фары вовсе не обязательно, достаточно тщательно отполировать специальными средствами.

При повреждении отражателя, зеркальной поверхности безоговорочная замена оптики. Такой дефект восстановлению не подлежит.

Подготовка автомобиля

Для корректной настройки света фар автомобиль нужно подготовить: полностью залить топливный бак, уложит на штатное место запасное колесо, привести в норму давление в шинах. Фары и отражатели должны быть чистыми, желательно отполированными, не запотевшими. Необходимо установить лампочки одинакового размера, марки и электрической мощности.

Затем машина в темное время суток устанавливается на ровную горизонтальную площадку на расстояние 3 метров (или 5-10 метров для других марок автомобилей, согласно их инструкции) от стенки с нанесенной разметкой для настройки светового потока. Такие тестовые стенки (стенды) есть на станциях технического обслуживания и автосервисах. Нанести эту разметку можно и самостоятельно.

Это нужно для того, чтобы выровнять по высоте уровень ближнего света фар. Регулятор коррекции фар, имеющийся в салоне автомобиля, устанавливается в положение «один человек».

Настройка ближнего света проводится при заведенном двигателе (на холостом ходу) и включенном ручном тормозе или с установленными под задние колеса противооткатными устройствами.

Как производится регулировка фар на Ладе Гранте

Регулировка фар Лада Гранта может быть произведена самостоятельно на всех модификациях этого автомобиля. Принципы проведения работы схожи практически для всех машин. Регулировка фар должна быть сделана и на абсолютно новой машине, так как при езде она от тряски может дать сбой. Чтобы правильно отрегулировать оптику, надо знать технологию проведения такой работы.

Проверка и настройка фар Гранты

Для работы надо взять крестообразную отвертку, ящик с инструментами, запасное колесо и полностью заправить бак бензином. Теперь можно начать:

1. Автомобиль выставляют на горизонтальную поверхность.
2. Оставляют двигатель работающим на холостом ходу.
3. Выжимают ручной тормоз.
4. Надо проверить давление в шинах, и если это нужно, то подкачать их или спустить.
5. Перед автомобилем устанавливают искусственную стенку. Она должна быть высотой 1,8-2 метра и находиться на расстоянии 2,8-3,2 м. Ее можно изготовить из ДСП или подобных ей материалов.
6. На кресло водителя надо положить груз весом 55-70 килограмм, чтобы выровнять линию фар.
7. Затем надо сделать следующие замеры: расстояние между фарами, их высоту над дорожным полотном. Находят середину между ними. Все эти данные надо перенести на искусственную стену при помощи мела. Должна получиться точечная проекция, где будут обозначены края и центры фар Лада.Для регулировки света необходимо создать давление в кресле т.е. сесть в авто
8. Чтобы снять колебания кузова и амортизаторов, надо его слегка покачать.
9. Регулятор коррекции света фар Лада надо перевести в положение «один человек». Именно для этой операции положен груз на кресле водителя. Затем надо включить ближний свет. Теперь надо внимательно рассмотреть выход и фактическое отклонение каждого луча фары на Ладе.
10. Поднимают капот и находят корректоры. Отверткой выравнивают выход световых пучков. Они должны соответствовать точкам на искусственной стене и по вертикали, и по горизонтали.
11. Оптика считается хорошо отрегулированной, если лучи будут выходить прямо на свои проекции на стенке.
12. Проводят тестовый заезд для закрепления сделанной регулировки и проверки сделанной работы. Главное, чтобы пучки света от фар автомобиля не ослепляли других водителей.

Если что-то непонятно, то можно посмотреть видео по проведению такой регулировки.

Модернизация оптики на автомобиле

Чтобы не нарушалась геометрия светового потока, надо своевременно устранять деформации кузова автомобиля. Если внутри и снаружи стекол собралась пыль, убрать ее можно пылесосом. Фару при этом снимать не надо, а можно просто выкрутить галоген вместе с проводами. Если замечены дефекты или повреждения в отражателе, то его надо сменить.

Обязательно должны быть установлены лампы равной мощности и габаритов на фарах. Если этого нет, то и регулирование не поможет. Для того чтобы автомобиль выделялся из общей массы машин, можно попробовать изменить его внешность:

• установить реснички на фары Лада;
• укрепить подвеску из светодиодов — так называемые ангельские глазки;
• покрасить фары в темные цвета или затонировать их.

Однако тюнинг фар — работа достаточно сложная, из-за того что надо выполнить требования по безопасности и различные регламенты, установленные государством. Передние фары машины должны светить с вполне определенной яркостью, а это можно достичь только с применением специального оборудования.

Делаем реснички для фар

Наиболее простой вариант — купить готовые реснички на фары Лада и наклеить их на верхнюю часть переднего светильника. Чтобы придать им нужную форму, можно воспользоваться строительным ножом с лезвиями или канцелярским резаком. Реснички можно сделать своими руками из пленочных материалов.

Для этого нужно приобрести виниловую пленку. Работа начинается с изготовления шаблона. Вначале его вычерчивают на бумаге, а затем вырезают ресничку по нему из винила. Наклеивается деталь при помощи мыльного раствора. Если одного слоя будет недостаточно, то можно наклеить и второе покрытие.

Третий способ — реснички из пластика. Он более сложен, так как понадобится снять оптику. Фары снимают и прикладывают пластик к стеклянному колпаку светильников. Пластмассу нагревают феном и разглаживают по форме фары. Затем их закрепляют изоляционной лентой, чтобы она не сдвинулась, пока не остынет. Нужный контур наносят маркером на пластмассу и вырезают резаком.

Полученные детали окрашивают краской и приклеивают на места. Чтобы познакомиться с другими методами производства таких работ, можно посмотреть многочисленные видео, посвященные этой теме. Для правильной настройки оптики и украшения автомобиля не нужно каких-либо особых навыков или знаний. Это можно сделать самостоятельно и долгое время пользоваться полученным результатом своей работы.

Общая информация

Настройки фар сбиваются по самым различным причинам – начиная от бездорожья и заканчивая мелким дорожными происшествиями.

Симптомы тоже могут различаться, к примеру, проблемы с ближним светом чаще всего возникают из-за поломки реле или предохранителя.

Оговоримся и о том, что устанавливаемый на Грантах подкорректор фар способен лишь компенсировать различную нагрузку автомашины, однако, выравнивать горизонтальную плоскость владелец автомобиля должен самостоятельно.

Главным мотивом регулировки фар является недостаток света при освещении дороги, имеющий в основе несколько возможных причин:

• Обычно сошедший с конвейера автомобиль настраивается под массу среднестатистического автовладельца (75 кг). Если вес вашего тела отличается от веса, предусмотренного настройками, то регулировку лучше провести сразу после приобретения автомобиля;
• При поломке гидрокорректора, что выражается в искривлении света фар и затруднении корректировки;
• После проезда по бездорожью;
• При покупке б/у машины, поскольку в этом случае регулирование фар производилось прежним хозяином автомобиля под собственные потребности и вес.

Остановимся чуть подробнее на гидрокорректорах. Эти устройства устанавливаются на автомашинах производителем и призваны регулировать фары выше либо ниже, в зависимости от степени загруженности авто.

Поскольку автоматическая настройка у них отсутствует, то и регулировку требуется осуществлять самостоятельно, органы управления корректором расположены у рукоятки включения света.

Нулевое положение соответствует машине с одним человеком в салоне (водителем).

Принцип работы прибора заключается в следующем:

• управление цилиндром корректора осуществляется благодаря рукоятке;
• цилиндр ответственен за регулировку уровня давления в трубках, идущих к толкателю;
• толкатели расположены непосредственно в фарах, и чем выше будет подниматься давление в трубке, тем активнее станет давить на шток жидкость, расположенная во внутренней части толкателя;
• важнейшим для регулировки фар положением является то положение, в котором находится шток.

При поломке корректора, которая часто выражается в том, что одна из фар перестает на него реагировать, нужно отремонтировать толкатель – именно его неисправность в абсолютном большинстве случаев ведет к неисправности прибора в целом. Существует два метода ремонта толкателя. Первый из них не предусматривает его последующей регулировки, для претворения этой методики в жизнь вам понадобится:

• Извлечь из фары сломанный толкатель;
• Прогреть трубку толкателя (это придаст ей большую эластичность), после чего снять с нее толкатель;
• Закрутить со стороны трубки саморез (обязательно закручивайте его под углом, от глубины закрутки самореза прямо зависит степень выпирания штока);
• Затем отрегулируйте длину самореза для получения необходимого вам итогового результата.

Второй метод предусматривает возврат гидрокорректора в полностью функциональное состояние. Для этого нужно:

• Извлечь из фары толкатель;
• После согревания трубки снять ее с толкателя;
• Попробовать подвигать толкатель с помощью плоскогубцев (прибор не будет функционировать, если в нем недостаточно жидкости, либо отсутствует должное давление);
• При движении штока в толкатель докачивается тосол (с помощью обычного шприца), после чего система собирается обратно;
• При отсутствии движения штока следует закачать в толкатель незначительное количество тосола (до необходимого уровня), и попробовать разработать шток;
• Определить оптимальный уровень жидкости, находящейся внутри толкателя, можно как опытным путем, так и методом сравнения неисправного гидрокорректора с рабочим прибором.

Как включить ближний или дальний

Рукоятка включения света на Гранте расположена слева снизу от руля – аналогично десятому семейству.

С завода Гранта идет с режимом ДХО – дневных ходовых огней. Значит, при заводке машины у вас горят лампы головного света.

Переключение рукоятки по часовой стрелке дает режимы габаритов и ближнего света.

Для включения дальнего:

1. поворачиваем рукоятку света в крайнее правое положение по часовой стрелке – включится ближний;
2. толкаем левый подрулевой переключатель вперед (тот, который отвечает за поворотники);
3. у вас загорится дальний свет – при этом на панели появится синий значок фары – следите за ним, чтобы не оставить машину с дальним, когда он уже не нужен.

Такая пиктограмма указывает на включенный дальний

Проверка и настройка фар Лада Гранта

Регулировка фар как левой, так и правой необходима и на новом автомобиле, и после ремонта.

Левая фара Лада Гранта

Применяемые способы проверки и регулировки света идентичны для различных моделей машин. На Лада Гранта установлены две фары с галогеновыми лампами. Функцию регулировки света ламп из салона в Ладе Гранта выполняет гидрокорректор, есть функция задержки выключения ближнего света после выключения зажигания спустя 45 секунд.

Для проведения регулировки нужно приготовить следующие материалы и инструменты:

• набор ключей;
• крестовую отвертку;
• запасное колесо;
• полный бак бензина.

Последние два пункта нужны, чтобы дать машине полную нагрузку. Для проверки автомобиль нужно установить горизонтально (автор видео — Autonakat).

Далее действия состоят из следующих шагов:

1. Сначала нужно завести двигатель и дать ему поработать на холостом ходу. Для фиксации положения нужно машину поставить на ручной тормоз.
2. Далее следует проверить давление в шинах и привести его в норму.
3. Перед автомобилем на расстоянии около 3-х метров нужно установить специальную стену высотой 1,8-2 м и нанести на нее разметку.
4. На водительское сиденье нужно положить груз весом до 70 кг, чтобы выровнять линию ближнего света от лампочек.
5. Для снятия колебаний от амортизаторов и кузова, авто следует слегка раскачать.
6. Регулятор коррекции света нужно выставить в положение «один человек», что соответствует нагрузке на водительском кресле.
7. Далее, нужно включить ближний свет и отрегулировать отдельно левую и правую фары. И левую и правую фары нужно регулировать с помощью корректора. Лучи света от лампочек должны светить согласно разметке.

Схема регулировки ближнего света

Также необходимо настроить функцию удерживания выключения света. При желании можно отключить функцию в течение 45 секунд.

Настройка фары (барашки для регулировки)

С помощью барашка выполняется регулировка ближнего света по горизонтали, а с помощью шестигранного болта корректируется свет в вертикальной плоскости. Можно поднять или опустить лучи от фар, если, например, нагружена задняя часть авто. В идеале пучки света должны точно соответствовать нанесенной на стене разметке.

После настройки ближнего света, нужно выполнить тестовый заезд для того, чтобы проверить правильность выполнения регулировки после ремонта. Свет от фар не должен слепить водителей на встречных транспортных средствах.

Рекомендации по улучшению качества

Для качественной регулировки ближнего света необходимо проверить кузов. На нем не должно быть никаких деформаций, так как они могут сказаться на качестве света, лучи от ламп будут светить в разброс. Если кузов имеет недостатки, нужно выполнить его ремонт. Кроме того, чтобы лампочки светили ярко, нужно проверить чистоту стекол на фарах. Пыль, которая скопилась на них можно убрать с помощью пылесоса.

Во время эксплуатации на стеклах могут появиться царапины. В этом случае не обязательно менять фару, можно отполировать поверхность стекла. Если выявились проблемы с отражателем, то он ремонту не подлежит, его следует заменить новым. Чтобы правильно выполнить регулировку, на машине должны быть установлены лампы одинаковой мощности и размера.

Галогенная лампа для автомобиля

Выделить авто из общей массы можно с помощью тюнинга:

• установить реснички;
• затемнить фары;
• установить линзованные фары;
• сделать подсветку из светодиодов.

Самый простой вариант применяемого тюнинга – приобрести готовые реснички и наклеить их верхнюю часть передних фар Лады Гранты. Придать ресничкам желаемую форму можно с помощью канцелярского ножа. Тюнинг можно выполнить ресничками, сделанными самостоятельно. Применяемые для изготовления ресничек материалы могут быть разные, подойдут пленочные.

Можно купить виниловую пленку, вырезать шаблон из бумаги, а затем реснички вырезать из винила. Тюнинг выполняется путем наклеивания ресничек на нанесенный мыльный раствор. Можно выполнить тюнинг ресничками из пластика.

Тюнинг — реснички на фары

Существует множество вариантов тюнинга, применяемых во время ремонта машины. Все зависит от возможностей и фантазии водителя.

Почему нарушается настройка

Регулировки угла наклона света сбиваются по нескольким причинам:

• после механического воздействия при аварии;
• из-за глубоких выбоин, ям, лежачих полицейских и неровных стыков дорожного полотна;
• вследствие установки некачественных ламп сомнительного производства.

Угол светового пучка может сбиться из-за случайного наезда на глубокую выбоину при высокой скорости. Подвеска Гранты не может полностью поглотить силу мощного удара колеса об асфальт, и инерция передается по кузову. Рефлектор фары получает резкое ускорение вверх или вниз, регулировочный винт проскакивает, и световой луч светит неправильно. Также такое влияние могут оказать частые перекаты по бордюрам или высокий порог гаража.

Во время пути водители попадают в разные дорожные ситуации, случайно залетают в глубокие ямы или на высокой скорости проезжают по лежачим полицейским.  Все это со временем сбивает положение регулировочного винта в рефлекторе фары. Однако монтаж китайских ламп ближнего или дальнего света влияет на угол светового пучка. На этот параметр воздействует расположение нити накаливания. Если колба установленной детали немного смещена по вертикали, то штатная оптика не сможет правильно собрать световой пучок и передать его на дорожное полотно. В таком случае также потребуется настройка угла света или замена ламп.

Это интересно: Замена передней стойки (амортизатора) на Лада Калина — фото, видео

Подготовка автомобиля

Для корректной настройки света фар автомобиль нужно подготовить: полностью залить топливный бак, уложит на штатное место запасное колесо, привести в норму давление в шинах.

Фары и отражатели должны быть чистыми, желательно отполированными, не запотевшими. Необходимо установить лампочки одинакового размера, марки и электрической мощности.

Затем машина в темное время суток устанавливается на ровную горизонтальную площадку на расстояние 3 метров (или 5-10 метров для других марок автомобилей, согласно их инструкции) от стенки с нанесенной разметкой для настройки светового потока. Такие тестовые стенки (стенды) есть на станциях технического обслуживания и автосервисах. Нанести эту разметку можно и самостоятельно.

Это нужно для того, чтобы выровнять по высоте уровень ближнего света фар. Регулятор коррекции фар, имеющийся в салоне автомобиля, устанавливается в положение «один человек».

Настройка ближнего света проводится при заведенном двигателе (на холостом ходу) и включенном ручном тормозе или с установленными под задние колеса противооткатными устройствами.

Окраска отражающих элементов с помощью разных типов краски

Отражатели часто темнеют, покрываются налетом и перестают выполнять свои задачи. При установке достаточно эффективных ламп вы можете выполнить покраску и придать им интересные визуальные особенности. Покраска масок фар и любых других пластиковых деталей выполняется только термостойкой краской. Это может быть Motip или любой другой специализированный вариант. Стоит также учесть некоторые особенности окрашивания:

блок-фара должна быть разобрана перед выполнением работы, окрашиваемый элемент снимается;

следует использовать мелкую наждачную бумагу и зачистить поверхность, чтобы она не была глянцевой;

также проводится обезжиривание пластика, чтобы покрытие служило достаточно долго и качественно;

следующим шагом будет нанесение выбранной краски в два слоя – больше слоев в данном случае не нужно;

сборку можно проводить не ранее чем через час, а вот эксплуатировать фару – только через сутки.

Вопрос о том, как покрасить такие элементы на Приоре, довольно сложны. Разборка фары должна быть выполнена аккуратно и качественно. Иначе придется довольно долго собирать ее обратно. Покраска фар не должна затронуть ни один другой элемент, поэтому красить без снятия ни одну деталь нельзя. Впрочем, красить отражатели не всегда эффективно. Это может стать определенной проблемой для дальнейшей эксплуатации этих изделий.

Регулировка фар на Лада Гранта — как самостоятельно настроить и поднять свет

Рассмотрим, что нужно для быстрой и пошаговой регулировки головного света на ВАЗ 2190:

1. помещение с ровной стеной на расстоянии не менее пяти метров от автомобиля;
2. крестовая отвертка либо шестигранник на шесть;
3. рулетка или длинная линейка;
4. вес, равный вашему, чтобы разместить на водительском сиденье (человек вашей комплекции либо 2-3 мешка штукатурки – цемента – соседский ).

Пошаговая регулировка ближнего света фар на Гранте

Первое – ставим машину напротив ровной стены на расстоянии 5 метров от фар до стены. Только на ровной поверхности.

На водительском сиденье – ваш вес. Гидрокорректор фар выставлен на 0. Шины накачаны, как требуется с завода, запаска на месте.

Гидрокорректор выправляет высоту светового пучка в зависимости от того, насколько загружен автомобиль (по шкале от 0 до 5)

Второе – замеряем высоту от лампочек ближнего света до земли. Отмечаем ее на стене напротив каждой фары – это верхняя граница светового пучка.

Третье — отступаем вниз 35мм. и делаем еще одну отметку. Для чего – показано на рисунке.

Свет фары на Гранте ложится по такой форме. Верхняя граница пучка имеет излом: его верхний край должен быть равен высоте ваших фар до земли. Нижний край излома – на этой же высоте минус 35 миллиметров

Четвертое – закрываем одну фару, чтобы свет не накладывался на соседний пучок. Включаем ближний.

Пятое – с помощью барашка для регулировки света корректируем высоту света. Цель – чтобы верхний край соответствовал нашим отметкам на стене. Пример на рисунке выше.

Здесь нужна длинная крестовая отвертка. Можно взять шестигранник на 6.

Доступ к регулировке фары на Гранте не затруднен. Данный разъем корректирует только высоту света

Шестое – закрываем другую фару и проводим регулировку второй.

Седьмое – при необходимости корректировки света вправо-лево, используйте длинные вентили, расположенные на самих фарах.

Крутите эти рукоятки для корректировки света по горизонтали – право/лево Если свет отрегулирован правильно по горизонтали, то верхние линии излома светового пятна будут на таком же расстоянии, что и между самими лампами ближнего света.

Идеально выставленный ближний соответствует этой схеме

Подробная инструкция по регулировке фар Lada Granta своими руками

Лада Гранта – один из популярных автомобилей на отечественном рынке благодаря техническому оснащению, в том числе качественной оптике. Для того чтобы свет отвечал требованиям нужна регулировка фар на Лада Гранта. В статье описана процедура проверки и настройки фар, даны рекомендации по тюнингу, замене гидрокорректора или электрокорректора.

Проверка и настройка фар Лада Гранта

Регулировка фар как левой, так и правой необходима и на новом автомобиле, и после ремонта.

Левая фара Лада Гранта

Применяемые способы проверки и регулировки света идентичны для различных моделей машин. На Лада Гранта установлены две фары с галогеновыми лампами. Функцию регулировки света ламп из салона в Ладе Гранта выполняет гидрокорректор, есть функция задержки выключения ближнего света после выключения зажигания спустя 45 секунд.

Для проведения регулировки нужно приготовить следующие материалы и инструменты:

• набор ключей;
• крестовую отвертку;
• запасное колесо;
• полный бак бензина.

Последние два пункта нужны, чтобы дать машине полную нагрузку. Для проверки автомобиль нужно установить горизонтально (автор видео — Autonakat).

Далее действия состоят из следующих шагов:

1. Сначала нужно завести двигатель и дать ему поработать на холостом ходу. Для фиксации положения нужно машину поставить на ручной тормоз.
2. Далее следует проверить давление в шинах и привести его в норму.
3. Перед автомобилем на расстоянии около 3-х метров нужно установить специальную стену высотой 1,8-2 м и нанести на нее разметку.
4. На водительское сиденье нужно положить груз весом до 70 кг, чтобы выровнять линию ближнего света от лампочек.
5. Для снятия колебаний от амортизаторов и кузова, авто следует слегка раскачать.
6. Регулятор коррекции света нужно выставить в положение «один человек», что соответствует нагрузке на водительском кресле.
7. Далее, нужно включить ближний свет и отрегулировать отдельно левую и правую фары. И левую и правую фары нужно регулировать с помощью корректора. Лучи света от лампочек должны светить согласно разметке.

Схема регулировки ближнего света Также необходимо настроить функцию удерживания выключения света. При желании можно отключить функцию в течение 45 секунд.
