Как устроена фара Лады Калина и какие функции она выполняет

Что представляет собой фара Калина, в чем ее функции, как проводятся замена и ремонт — такие вопросы вызывают интерес автомобилистов. Машина — слаженный механизм, в котором тысячи частей

И трудно назвать главную или второстепенную.В частности, блок фара дает направленный свет и освещает трассу и местность вокруг в темное время суток, что очень важно для безопасности движения

Устройство и функции фар

Автомобиль Лада Калина имеет собственное устройство фар. Здесь устанавливаются 2 блок-фары с тремя секциями, и каждая выполняет определенные функции:

• для ближнего света;
• для освещения дальнего и габаритного;
• для указания поворотов.

Когда фары Лада Калина не отрегулированы, возникает множество неудобных моментов в процессе движения и для водителя, и для тех, кто в это время может находиться неподалеку. После того, как вся оптика Калины будет отрегулирована, она сможет хорошо освещать обочину и не будет слепить водителей на встречной полосе.

Устройство фар Калины таково, что при пользовании ближним светом будут включены только соответствующие лампы. Когда же необходим дальний, то загораются лампочки как ближнего, так и дальнего света. На секциях передних указателей поворотов установлены прозрачные рассеиватели, а сами лампочки поворотников яркого-оранжевого цвета.Блок фара для Лада Калина имеет электромеханический привод и легко настраивается благодаря корректору.Регулятор находится на панели приборов, соединяясь с электроприводом, который установлен в фарах, с помощью проводков.

На ней должен стоять значок. Символика «AL» расскажет о том, что производителем является Bosch (Россия). А значит, при производстве изделий были использован поликарбонат. Данная модель фар выпускается без колпачка на лампочках ближнего света, изделия же от «Автосвета» тоже из поликарбоната, но имеют колпачок на фонарях ближнего света.Можно разобрать блок-фару Лада Калина и обнаружить, что в ней находятся:

• многочисленные проводки;
• отражатели и стекла;
• заглушки и вставки, так называемые маски фары;
• лампы.

Как заменить лампы в фарах

Лампочки в автофарах Калины не могут работать вечно, и когда они перегорели, их меняют, нередко даже не вынимая фар. Подобрать новые лампы можно, изучив каталог в салоне вазовского дилера. Лампочки ближнего света заменяют следующим образом:

Со всей автофары убирается защитный чехол, которые сделан из резины, нужно только дернуть за какой-либо из 3 ярлычков.
Отключить проводки от лампочки.
Убрать пружинный фиксатор, вывести из зацепления с 2 крючками, а также отделить ее от корпуса.
Новая лампочка устанавливается при выполнении всех действий в обратном порядке.

Если лампочка галогенная, появляется риск испортить стеклянные колбы, если прикасаться к ним руками. При нагревании стекло фары начинает темнеть, но избавиться от следов поможет чистая тряпка из натурального материала, которую нужно смочить в спирте.Как заменить габаритные лампы Калины:

• убрать с автофар защитный чехол;
• отключить патрон с лампочкой;
• извлечь лампу из патрона, а затем поставить новую.

Как заменить лампы поворотников:

• в левую сторону на 45° разворачивают патрон указателя поворота, а после извлекают из корпуса фары;
• на стекло автофары нажимают и вслед за этим прокручивают до упора в левую сторону. Затем меняют лампочку на новую.

Как заменить лампочки в задних автофарах:

• патрон снимается в левую сторону;
• на лампочку нужно нажать и прокрутить в левую сторону, тогда она свободно выйдет. Новую вставлять, выполняя все действия в точности наоборот.

Диагностика оптики Калины хэтчбек

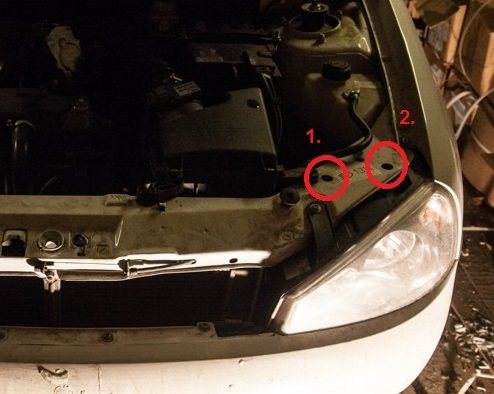

Рычаги 1 и 2 для настройки ПДФ

У хэтчбека Калина устройство оптики простое, конструкция та же, что и в стандартной комплектации этого транспортного средства. Регулировка оптики модели хэтчбек проводится для обеспечения хорошего освещения дорожного покрытия. При этом водители встречных транспортных средств не должны быть ослеплены.

Процедура осуществляется с помощью рулетки и мелка. Перед диагностикой автомобиль заправляют топливом до половины объема бака. Автомеханики рекомендуют регулировать световые приборы с помощником. Он будет находиться в водительском кресле при настройке оптики.

Рулеткой от поверхности отмеряют 7,5 м. На этом расстоянии устанавливают шест. Лада Калина отгоняется до этой метки. Между центрами оптики, отмеченными на поверхности, проводится ровная линия, которая их соединяет. Через центры отметок проводят по одной вертикальной линии.

От горизонтальной черты вниз нужно отступить 7,5 см. На этом расстоянии чертят линию, параллельную первой. Их можно наносить на поверхность с помощью рулетки. В данном случае транспортное средство, имеющее простое устройство фар, подгоняют близко к стене. На поверхности отмечают только центр передней части кузова. Рулеткой замеряют расстояние между оптикой и от фар до уровня земли. Полученные данные переносят на покрытие.

Затем потребуется включить световые приборы. Каждая фара Калина настраивается в индивидуальном порядке. Правая лампа прикрывается картоном, а левая регулируется. Отражатель нужно перемещать по вертикали и горизонтали при помощи винтов. Необходимо помнить, что вершина угла в световом пятне должна пересекаться с вертикальной линией, которая прочерчена через центр фары. Верхняя граница светового луча проводится до горизонтальной нижней линии. Затем картоном прикрывают левую лампу. Этот световой прибор регулируется аналогичным образом.

https://youtube.com/watch?v=UsAYA6_mv-A

Регулировка фар Лада Калина своими руками — фото, видео

/ Отечественный автопром / В головной оптике чаще всего приходится менять лампы ближнего света. Для автомобиля Лада Калина лампа ближнего света – это галогенка с патроном «H7», мощность которой равна 55 Ватт (не больше). С завода могут идти лампочки фирмы Osram, но подойдут и другие. После замены нить накала будет занимать новое положение, и настройка фары может сбиться. Так что, проверка настроек, а при необходимости и регулировка фар выполняется сразу после замены ламп, которая на Ладе Калине производится без демонтажа блок-фары.

Особенности регулировки

Поскольку Лада Калина является представителем бюджетного сегмента, то она оборудована минимумом потребных светотехнических приборов

Здесь внимание акцентируем на головных оптических устройствах. Фары передка позволяют обеспечить водителю достаточную видимость при движении, а также служат для обозначения конкретного авто на дорожном полотне

Корректировка пучка фар Лада Калина выполняется с применением специализированного прибора во время проведения техосмотра. Механики советуют владельцам склоняться к периодической проверке корректности луча и регулировке фар (при потребности) и при необходимости знать, как отрегулировать фары своими руками. Обозначенную процедуру можно осуществить в самостоятельном режиме.

Настройки световых приборов Лада Калина имеют взаимосвязь с состоянием несущих элементов ходовой части, лампами и давлением внутри шин. Перед регулировкой осветительных устройств указанные здесь моменты рекомендуется проверить на предмет исправного состояния и корректности показателя (давление). Если присутствуют отклонения от нормативных значений, то следует немедленно устранить выявленные недочеты. К примеру, параметр давления должен быть одинаков для обеих сторон автомобиля. Потемневшие лампы также потребуется заменить новыми аналогами.

Для регулировки оптики в Лада Калина владельцу понадобятся такие инструменты:

• картонный лист;
• пятиметровая рулетка;
• «шестигранник» (6 мм).

Регулировку следует производить в темном боксе или в соответствующее время суток. Также одним из главных условий является присутствие вертикальной стены. Устанавливаем авто на ровной площадке в пяти метрах от обозначенного сооружения. Корректор настраиваем в нулевую позицию.

Картонный лист потребен для периодического перекрывания луча света фар. Сам регулировочный процесс реализуется посредством шестигранного ключа, имеющего размерность 6 мм. Световой пучок каждой из фар в отдельности сравнивается со специальной схемой. Здесь необходимо добиться корректного направления луча, что позволит водителю не ослеплять движущихся навстречу участников трафика в темный период суток.

Как самостоятельно произвести регулировку фар на Лада Калина

Автолюбителю понадобится приложить минимум усилий, для удобства ниже приведен полный перечень необходимых компонентов

1. Дополнительная пара рук в лице помощника.
2. Пятиметровая рулетка.
3. Ближайшая ровная вертикальная поверхность, будь-то стена дома или забор.
4. Картонный листок. Он необходим для того, чтобы прикрыть регулируемую фару.

Схема регулировки головного светаВооружившись всем необходимым и дождавшись темного времени суток, можно приступать к процессу регулировки. Стоит помнить, что автомобиль должен иметь правильное давление в шинах, без лишнего груза, а корректор должен быть приведен в нулевое положение.

На выбранной поверхности необходимо начертить экран согласно приведенной схеме.

Как отрегулировать фары на Ладе Калине своими руками

05.10.2018Время от времени водители сталкиваются с неприятным и опасным моментом — световой завесой. Широкий высокий луч от осветительных приборов транспортного средства засвечивает пространство перед автомобилем

Подобная ситуация в 30% становится причиной дорожно-транспортных происшествий.

Избежать этого легко: важно систематически проверять и регулировать положение светотехники на авто. Это не самая сложная задача, вполне выполнимая самостоятельно без привлечения специалистов

Алгоритм универсальный для всех машин. В качестве примера рассмотрим, как происходит регулировка фар Калина Лада.

Корректор фар: устройство и неисправности

Устройство, контролирующее и регулирующее положение световых приборов автомобиля, называется корректор фар. Допускается регулировка фар на Калине, используя:

• ручной корректор фар Калины;
• электрокорректор фар.

Принцип работы в обоих случаях схож, отличие в одном. Первый вариант предполагает осуществлять коррекцию при помощи регулятора, установленного в салоне автомобиля. Водитель собственноручно изменяет наклон автомобильного освещения. Электрокорректор работает автоматически: в зависимости от расположения машины устройство меняет угол наклона оптики.Возможные неполадки:

Неточность датчика. Поломка кронштейна приводит к сбою показателей синхронизатора отслеживающего элемента.
Закисание контактов. Из-за сниженной проводимости электропровода устройство начинает сбоить.
Заводская недоработка. Из электрокорректора выпадает регулирующий элемент.

Как отрегулировать фары

Регулировка фар на Ладе Калине не требует сложных манипуляций и специального знания. Автолюбитель в состоянии сделать регулировку своими руками. Прежде всего нужно помнить, что настройка оптики связана с элементами ходовой части Калины, давлением внутри шин и состоянием лампочек. Необходимо заменить потемневшие лампы, отрегулировать давление (оно должно быть одинаково для каждой стороны машины).Инструментарий для проверки и корректировки световых огней на Ладе Калине:

• рулетка, достаточно 5 метров;
• лист картонный или фанера крупных размеров;
• ключ на 6 граней пятимиллиметровый;
• груз не менее 75 кг;
• ручка (карандаш);
• непрозрачный текстиль (кусок черной ткани).

Этапы регулировки осветительных приборов Лады Калины:

Подкатите автомобиль к гладкой стене, строго перпендикулярно, остановите на расстоянии 5 метров. Разместите груз на водительском кресле.
Расположите у стены экран-фанеру с расчерченной схемой регулировки света фар. На схему нанесите три вертикальных полосы: осевая и две линии, соответствующие центрам лампочек ближнего света, симметричные осевой. Две горизонтальных полоски: первая соответствует середине фар (отсчет идет снизу), вторая должна быть проведена ниже на 75 мм — это центральное положение светового луча.
Поставьте корректор фаровых огней Калины на ноль и включите ближний свет.
Отрегулированными осветительные устройства на Калине будут, когда на нижней (второй) горизонтальной черте располагается верхняя линия световой полосы. По крайним вертикальным полоскам должны располагаться изломы границ светового пучка. Если реальное положение светового пятна не соответствует параметрам регулировки, открывайте капот, находите винты регулировки и проводите коррекцию (подтягивая или отдавая крепеж). На каждую фару по два винта. Один отвечает за горизонтальную плоскость. При помощи второго можно поднять или опустить световой луч.
Правильное расположение окна света корректируется отдельно для каждой фары, при этом вторая закрывается плотным текстилем.

Аналогичным образом происходит регулировка ПТФ на Ладе Калине

Граница потока света должна располагаться на полметра ниже уровня фар.Важно уделять внимание корректному расположению света фаровых огней на Калине, в том числе и ПТФ. При правильном расположении оптики водитель автоматически избегает аварийных ситуаций, возникающих в случаях плохой освещенности дороги ночью, при туманах, дождях и снегопадах или из-за ослепления встречного транспорта.Сам процесс регулировки на Калине не слишком долгий и нетребует особенных умений, большинство автолюбителей самостоятельно справятся с ним. Если вы не рискнете провести процедуру собственноручно, можно обратиться на любую СТО, где охотно помогут специалисты.Как отрегулировать фары на Ладе Калине своими рукамиСсылка на основную публикацию

Если вы не рискнете провести процедуру собственноручно, можно обратиться на любую СТО, где охотно помогут специалисты.Как отрегулировать фары на Ладе Калине своими рукамиСсылка на основную публикацию

Примечания

Замена опорного подшипника Лада Калина своими руками Регулировку положения света фар необходимо делать каждые 20 тыс. км пробега или по необходимости. На Ладе Калине эта регулировочная операция проводится не часто, поскольку отклонение от нормы происходит редко (в большинстве случаев, из-за дорожно-транспортных происшествий).

Проверка и регулировка света фар Лада Калина ВАЗ 1118 проводится с полностью заправленным топливным баком, комплектом инструментов и запасным колесом.

1. Предварительно проверьте манометром давление воздуха на всех шинах автомобиля. При необходимости, доведите его до нормы.

2. Установите автомобиль Лада Калина перпендикулярно гладкой стене (например, гаража) на расстоянии 5 м. Положите на сиденье водителя дополнительный груз массой 75 кг.

3. Разметьте на стене экран, как показано на схеме регулировки света фар.

4. Нанесите на экран вертикальную осевую линию О, лежащую в плоскости симметрии машины (расстояние от нее до центра левой и правой фар должно быть равным). Слева и справа от нее проведите еще две симметричные линии А и В, которые должны совпадать с центрами левой и правой фар.

5. На высоте h, соответствующей расстоянию центров фар от земли, нанесите горизонтальную линию 1, а на 75 мм ниже ее — линию 2.

6. Включите на автомобиле Лада Калина ближний свет фар, повернув корректор фар Лада Калина 1118 в положение «0» (это положение соответствует нагрузке автомобиля Лада Калина с одним водителем).

7. Закрывая поочередно каждую фару, проверьте соответствие световой границы относительно схемы регулировки, нанесенной ранее на экран. Граница должна проходить по линии 2. Наклонные отрезки должны начинаться в точках пересечения.

8. Вставьте шестигранник «на 6» в гнездо регулятора через отверстие в верхней поперечине рамки радиатора.

9. Поворачивая шестигранником регулятор 1, расположенный ближе к крылу, отрегулируйте положение светового пучка фары в горизонтальной плоскости.

10. Поворачивая регулятор 2, расположенный ближе к радиатору, отрегулируйте положение светового пучка в вертикальной плоскости. Следите, чтобы верхняя граница светового пучка совпадала с нижней горизонтальной линией, а место излома пучка (точка пересечения горизонтального и наклонного участков светового потока) — с вертикальной линией, соответствующей центру данной фары.

11. Аналогично отрегулируйте направление светового пучка другой фары.

Примечание:

Регулируйте направление светового пятна для каждой фары отдельно. Во время регулировки вторую фару закройте непрозрачным материалом или отсоедините от нее разъем с проводами.

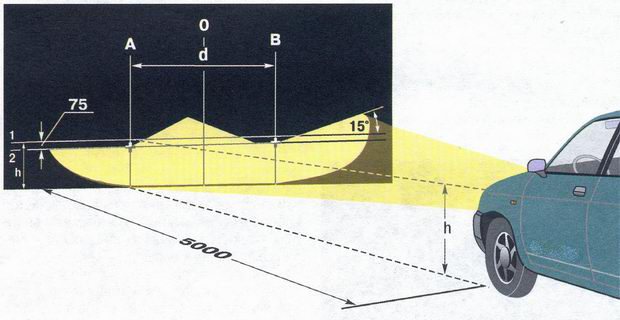

Схема регулировки света фар на автомобиле Лада Калина ВАЗ 1118:

• 1 — горизонтальная линия, соответствующая центрам фар;
• 2 — линия, проходящая через центры световых пятен;
• А, В — вертикальные линии, соответствующие центрам фар;
• О — осевая линия;
• h — расстояние от центров фар до пола;
• d — расстояние между центрами ламп фар.

Видео регулировки света фар легковых автомобилей:

В статье не хватает:

• Качественных фото ремонта
• Фото инструмента
• Фото деталей и расходников

Время от времени водители сталкиваются с неприятным и опасным моментом — световой завесой. Широкий высокий луч от осветительных приборов транспортного средства засвечивает пространство перед автомобилем. Подобная ситуация в 30% становится причиной дорожно-транспортных происшествий.

Избежать этого легко: важно систематически проверять и регулировать положение светотехники на авто. Это не самая сложная задача, вполне выполнимая самостоятельно без привлечения специалистов. Алгоритм универсальный для всех машин

В качестве примера рассмотрим, как происходит регулировка фар Калина Лада

Алгоритм универсальный для всех машин. В качестве примера рассмотрим, как происходит регулировка фар Калина Лада.

Регулируем оптику Калины в кузовной версии хэтчбек

У данного типа кузова LADA Kalina головная светотехника обладает аналогичной конструкцией, как и у седана. Эти устройства отличает то, что регулировка фар простая и доступная. Корректировочная процедура осуществляется для достижения оптимального освещения впереди расположенного участка дороги, причем должен быть полностью исключен риск ослепления водителей встречных машин.

Для удобного выполнения регулировочного процесса владельцу понадобятся мелок и рулетка. Предварительно следует позаботиться о том, чтобы на момент регулировки в баке присутствовал 50-процентный объем топлива. Механики советуют привлекать помощника, который в течение процедуры будет присутствовать в кресле водителя. Как отрегулировать фары пошагово:

1. Автомобиль помещается на аналогичную ровную площадку вплотную к стене, на которой мелом обозначается центр машины и центры фар.
2. Далее с помощью рулетки вымеряем расстояние в 7,5 метра, где устанавливаем метку.
3. Машину LADA Kalina отгоняем ровно до этой отметки.
4. Нанесенные центры оптических устройств соединяем ровной линией, прочерчиваемой мелом. Также через эти центры проводим вертикальные линии.
5. Далее от горизонтально нанесенной линии отступаем 75 мм и вычерчиваем параллельную ей прямую. Для большей корректности предварительно отмеряем это расстояние в нескольких местах.
6. Регулировку фар производим во включенном состоянии и поочередно. В момент выполнения процесса на первом оптическом приборе второй закрываем указанным картонным листом.
7. Корректного положения отражателя добиваемся посредством вращения винтов. Здесь требуется достижение такого положения светового пучка, при котором вершина угла пятна света на стене пересекает вертикальную прямую, ранее начерченную через центральную точку фары.

Участок верхней границы луча совмещаем с нижней линией.

Аналогичные манипуляции проводим для второй фары.

Как отрегулировать фары

Регулировка фар на Ладе Калине не требует сложных манипуляций и специального знания. Автолюбитель в состоянии сделать регулировку своими руками. Прежде всего нужно помнить, что настройка оптики связана с элементами ходовой части Калины, давлением внутри шин и состоянием лампочек. Необходимо заменить потемневшие лампы, отрегулировать давление (оно должно быть одинаково для каждой стороны машины).

Инструментарий для проверки и корректировки световых огней на Ладе Калине:

• рулетка, достаточно 5 метров;
• лист картонный или фанера крупных размеров;
• ключ на 6 граней пятимиллиметровый;
• груз не менее 75 кг;
• ручка (карандаш);
• непрозрачный текстиль (кусок черной ткани).

Этапы регулировки осветительных приборов Лады Калины:

1. Подкатите автомобиль к гладкой стене, строго перпендикулярно, остановите на расстоянии 5 метров. Разместите груз на водительском кресле.
2. Расположите у стены экран-фанеру с расчерченной схемой регулировки света фар. На схему нанесите три вертикальных полосы: осевая и две линии, соответствующие центрам лампочек ближнего света, симметричные осевой. Две горизонтальных полоски: первая соответствует середине фар (отсчет идет снизу), вторая должна быть проведена ниже на 75 мм — это центральное положение светового луча.
3. Поставьте корректор фаровых огней Калины на ноль и включите ближний свет.
4. Отрегулированными осветительные устройства на Калине будут, когда на нижней (второй) горизонтальной черте располагается верхняя линия световой полосы. По крайним вертикальным полоскам должны располагаться изломы границ светового пучка. Если реальное положение светового пятна не соответствует параметрам регулировки, открывайте капот, находите винты регулировки и проводите коррекцию (подтягивая или отдавая крепеж). На каждую фару по два винта. Один отвечает за горизонтальную плоскость. При помощи второго можно поднять или опустить световой луч.
5. Правильное расположение окна света корректируется отдельно для каждой фары, при этом вторая закрывается плотным текстилем.

Аналогичным образом происходит регулировка ПТФ на Ладе Калине. Граница потока света должна располагаться на полметра ниже уровня фар.

Важно уделять внимание корректному расположению света фаровых огней на Калине, в том числе и ПТФ. При правильном расположении оптики водитель автоматически избегает аварийных ситуаций, возникающих в случаях плохой освещенности дороги ночью, при туманах, дождях и снегопадах или из-за ослепления встречного транспорта

Сам процесс регулировки на Калине не слишком долгий и нетребует особенных умений, большинство автолюбителей самостоятельно справятся с ним. Если вы не рискнете провести процедуру собственноручно, можно обратиться на любую СТО, где охотно помогут специалисты.

В процессе эксплуатации автомобиля возникает эффект, когда фары немного опускаются. Это случается из-за того, что на неровных дорогах возникает вибрация по кузову, которая передается всем крепежным элементам. Это простой закон физики. Так, на Ладе Калине регулировка положения фар проводится достаточно легко.

Видео о регулировке фар на Калине:

Как отрегулировать фары на калине — Ремонт и обслуживание автомобилей

25 Апр

Как настроить головной свет на русском бюджетнике Лада Калина своими руками

Лада Калина Головной свет автомобиля — это основополагающий элемент при движении в черное время суток. В текущее время не осталось таковой автотехники, которая была бы лишена светотехники. Это полностью относится к российскому автоконцерну АвтоВАЗ.

Блокбастером данной марки является экономная модель Калина, которая пользуется уверенным спросом на местности постсоветского места. Она вооружена наименьшим количеством дополнительного оборудования, но, к счастью, не лишена самого головного — фронтальной оптики, без которой не мыслимо управление автомобилем ночкой.

Ведь при помощи головного света шофер не только лишь лицезреет все дорожные элементы и способен ориентироваться в пространстве, да и может обозначить свое тс для других участников движения.

Корректная работа данного элемента конструкции контролируется особыми устройствами при постоянном прохождении муниципального технического осмотра. Но нужно проводить повторяющуюся регулировку фар на Лада Калина.

Эту функцию можно без усилий осилить своими силами. Для ее воплощения нужно выполнение определенных критерий, не требующих каких-то денежных издержек.

РЕГУЛИРОВКА ФАРАВТОМОБИЛЯ УНИВЕРСАЛЬНО НА ВСЕ МОДЕЛИ . РЕГУЛИРУЕМ ФАРЫ

САМИ.

Как самостоятельно произвести регулировку фар на Лада Калина

Автовладельцу пригодится приложить минимум усилий, для удобства ниже приведен полный список необходимых компонентов

1. Дополнительная пара рук в лице помощника.
2. Пятиметровая рулетка.
3. Ближайшая ровная вертикальная поверхность, будь-то стена дома или забор.
4. Картонный листок. Он необходим для того, чтобы прикрыть регулируемую фару.

Схема регулировки головного света Вооружившись всем необходимым и дождавшись темного времени суток, можно приступать к процессу регулировки. Стоит помнить, что автомобиль должен иметь правильное давление в шинах, без лишнего груза, а корректор должен быть приведен в нулевое положение.

На выбранной поверхности необходимо начертить экран согласно приведенной схеме.

Отмерив от вертикальной преграды пять метров, нужно установить авто перпендикулярно ей и попеременно закрывая картонным листом фары, производить их регулировку шестимиллиметровым шестигранным ключом.

При этом необходимо сопоставить свет от каждой фары с используемой схемой. Для обеих фар верхнюю границу ближнего света установить на линии 2, а изломы границ пучков довести до точек A (для левой) и B (для правой).

Успешный результат произведенной работы

Осуществив все процедуры, в итоге получаем корректную регулировку фар Калины, свет которых не будет доставлять дискомфорта другим участникам дорожного движения, а также правильно освещать дорожное покрытие.

Вдвойне приятно осознавать, что, во-первых, процесс настройки выполнен самостоятельно, а принцип «хочешь сделать качественно — сделай сам» по прежнему актуален, и, во-вторых, была сэкономлена хоть и небольшая, но далеко не лишняя сумма денежных средств.

Порядок демонтажа фонарей

Следует знать, что система фонаря «Лады Калины 1118» состоит из:

• корпуса;
• стекол (поликарбоната);
• лампы;
• светоотражателя;
• проводки;
• заглушки фонаря;
• декоративных вставок (маски).

Что касается простоты демонтажа и последующей замены фонаря на модели 1118, то процесс обычно предусматривает снятие переднего бампера. После него становятся доступны винты сверху и снизу крепежа освещения. После их демонтажа можно сразу же снять блок-фару, не забыв предварительно демонтировать колодки с проводами.

Демонтаж передней оптики

Для этого вам понадобится использовать:

• ключ на 8 и 10;
• набор отверток (плоских и крестовидных);
• новый компонент системы освещения.

Набор инструментов

Для того чтобы осуществить регулировку блок-освещения на «Ладе». Вам потребуется выполнить комплекс следующих действий:

• Снять корпус воздушного фильтра, а также устройство с охлаждающей жидкостью.
• Убрать заглушку ПТФ, воспользовавшись отверткой.
• Вывернуть болт на нижнем крепеже компонента освещения, пользуясь ключом на 10. Просунуть руку в отверстие ПТФ.
• Демонтировать болты, находящиеся на верхнем крепеже компонента блок-фонарей. Они располагаются ближе к радиатору. Использовать ключ на 8.
• Открутить винт, закрепляющий изделие на крыле авто, используя крестовидную отвертку большого размера.
• Развернуть блок-фонарь «Лады Калина» так, чтобы отодвинуть ближнюю к радиатору часть поближе к двигателю авто. Эта мера позволит снять с посадочного места нижние крепежи.
• Демонтировать нижние крепежи фары из железа. Для этого вам понадобится вывернуть пару болтов короткой головкой.

Разборка фонарей

Чтобы разобрать фонари любой марки на «Ладе», вам потребуется:

• фен (бытовой или промышленный);
• плоская отвертка;
• канцелярский нож.

Как снять фару на Калине 2: регулировка, настройка и замена лампы ближнего света

Проверка и регулировка фары, замена лампы ближнего света на Ладе Калине-2

В головной оптике чаще всего приходится менять лампы ближнего света. Для автомобиля Лада Калина лампа ближнего света – это галогенка с патроном «H7», мощность которой равна 55 Ватт (не больше). С завода могут идти лампочки фирмы Osram, но подойдут и другие. После замены нить накала будет занимать новое положение, и настройка фары может сбиться. Так что, проверка настроек, а при необходимости и регулировка фар выполняется сразу после замены ламп, которая на Ладе Калине производится без демонтажа блок-фары.

Пошаговая инструкция по замене

Каждая лампочка стандарта «H7» имеет железный цоколь, который к блок-фаре прижат проволочной скобой. Чтобы отогнуть эту скобу, достаточно подобраться к плоскости фары сзади. Откроем капот и посмотрим, что именно будет нам мешать.

За фарой справа установлен бачок омывателя. Его демонтируют так: отключают клеммы электродвигателей, закручивают пробку посильнее, находят одну гайку и один болт крепления. Элементы крепления выкручивают ключом «на 10», затем бачок размещают на двигателе. Дальше мы могли бы рассмотреть, как снять фару на Калине-2, но в данном случае это не требуется.

Перед тем, как производить любые манипуляции с электрооборудованием, всегда отключают минусовую клемму АКБ. Подключение этой клеммы лучше выполнять в последнюю очередь (перед закрытием капота). Будьте внимательны.

Последовательность действий по замене:

1. Снимают резиновую крышку, закрывающую отсек лампы ближнего света;
2. Отключают обе клеммы от контактов лампы;
3. Крепёжную скобу выводят из пазов, предварительно надавив на неё, затем скобу отводят в сторону;
4. Вынимают лампу, устанавливают на её место новую, возвращают скобу на место.

Дальше, проведите действия «2» и «1» в обратном порядке. Схема подключения не важна – контактов всего два, и оба идут к нити накала. Вот если бы мы подключали светодиоды. тогда всё выглядело бы сложнее.

Устанавливая галогенный источник света, необходимо помнить: поверхность стекла лампы должна быть идеально чистой. Нельзя допустить, чтобы на колбе остались жировые отпечатки. Монтаж производят в только х/б перчатках. Стекло колбы чистят техническим спиртом либо средством «Секунда».

Регулировка пучка света фар

Правильно отрегулировать фары можно только в условиях СТО. Тем не менее, рассмотрим, как эту операцию выполняют опытные мастера.

На задней стенке узла под названием «блок-фара» есть два регулировочных винта. Первый из них, расположенный ближе к радиатору, позволяет отклонять световой пучок «вверх-вниз», а направление «по горизонтали» регулируют вторым винтом. В идеале, должно получиться вот что: когда автомобиль находится в 5-ти метрах от экрана, граница светового пятна задевает линию «2» (см. рис.). Линия «1» отстоит от земли на расстоянии, равном высоте расположения центров фар. Вторую линию проводят на 65 мм ниже.

Выполняя регулировку, переключатель корректора переводят в положение «0». Разумеется, нужно включать только ближний свет. Ещё заметим, что настраивают фары по очереди («лишний» световой источник закрывают тканью).

Вот ещё пара советов, которые будут полезны:

• Центры пучков должны оказаться на линиях AE, BE;
• Линия «0» имеет следующее значение: она пересекается с линией «1» в одной точке, так вот, граница пятна должна пройти как раз через эту точку;
• Шляпки пластиковых регулировочных винтов совместимы с отвёрткой-шестигранником. Впрочем, подходит и крестовая отвёртка.

Итак, мы полностью рассмотрели, как отрегулировать фары на Калине-2. Конечно, замена ламп вместе с последующей регулировкой – операция менее трудоёмкая, чем подключение магнитолы. Однако, тут важна точность. А спецоборудование, используемое для выполнения настройки, есть только на станциях техобслуживания.

Вопрос-ответ: чего нельзя допускать ни в коем случае

В: Что будет, если купить лампы, имеющие цоколь не «H7», а другой?

О: Не получится выполнить установку ламп в штатную фару.

В: Если использовать мощность более 55 Ватт, это не приведёт к перегреву?

О: Превышение мощности ведёт к тому, что сгорает предохранитель в цепи лампы ближнего света. Для каждой из ламп используется отдельный предохранитель, так что «обмануть» автоматику не получится.

В: Боятся ли галогенки скачков напряжения в сети?

О: Для ламп накаливания вредным фактором является превышение напряжения. В случае использования галогенок, вредных факторов будет два: перекал, недокал. Собственно, поэтому время наработки на отказ можно считать относительной, а не абсолютной величиной. От стабильности напряжения эта величина зависит, и зависит сильно.
