Особенности работы оптики, ее ремонт и тюнинг на «семерках»

От чего зависит выбор значения регулятора корректора

Регулятор имеет несколько положений — от 0 до 3. Необходимо запомнить: чем больше загружена машина, тем больше должна стоять цифра на регуляторе. То есть 0 — это пустая машина (в ней сидит только водитель, багажник пустой), а 3 — это загруженная машина (в ней сидят несколько пассажиров, багажник полон). Чтобы ориентироваться в значениях регулятора, можно обратиться к следующим правилам настройки:

• положение 0 — только водитель;
• положение 1 — заняты все пассажирские сидения;
• положение 2 — заняты все пассажирские сидения и немного загружен багажник;
• положение 3 — заняты все пассажирские сидения, полностью загружен багажник или осуществляется буксировка загруженного прицепа.

Тюнинг фар ВАЗ-2107

С помощью тюнинга можно прийти к более современному и стильному внешнему виду фар ВАЗ-2107, придать им эксклюзивности, а кроме того, улучшить их технические показатели. Чаще всего для тюнинга используются светодиодные модули, собранные в различных конфигурациях, а также тонировка стёкол. Можно приобрести готовые модифицированные фары или выполнить их преобразование самостоятельно. Среди наиболее популярных вариантов тюнинга фар — так называемые ангельские глазки (светодиодные модули с характерными контурами), реснички (специальные пластиковые накладки), ДХО различной конфигурации и т. д.

Видео: чёрные «ангельские глазки» для «семёрки»

ВАЗ-2107 относится к числу наиболее уважаемых автовладельцами отечественных марок автомобилей. Такое отношение обусловлено рядом причин, в числе которых приемлемая цена, приспособленность к российским условиям, доступность запчастей и т. д. Выполнить мелкий ремонт практически любой системы автомобиля водитель может своими силами, используя при этом комплект общедоступных инструментов. Всё это в полной мере относится к системе освещения и её основному элементу — фарам, ремонт и замена которых, как правило, не вызывают особых затруднений. Выполняя ремонтные работы, следует однако придерживаться определённых правил, чтобы не повредить и не вывести из строя сопредельные узлы и детали машины. Практика показывает, что бережное и заботливое отношение к осветительным приборам может стать гарантией их длительной службы.

Как настроить свет фар на ВАЗ-2106

Если вы делали разметку по схеме, то необходимо, чтобы расстояние между отметками, совпадающие с центрами наружной оптики, составляло 118 сантиметров. Добившись этого, выполняем перечисленные ниже действия:

• закрываем одну из фар тканью или картоном и активируем ближний свет;
• с помощью крестовидной отвертки крутим винт регулировки таким образом, чтобы горизонтальная граница светового пучка совпадала с нижней линией на фанере или на стене;
• посредством другого регулировочного винта добиваемся того, чтобы точка пересечения наклонной и горизонтальной границ совпала с вертикальной линией центра оптического оборудования;
• повторяем процедуру для другой наружной фары автомобиля, предварительно закрыв картоном или плотной тканью уже отрегулированную оптику;
• включаем дальний свет, закрываем обе наружные фары и добиваемся, чтобы пучки света внутренней оптики совпадали с соответствующими линиями на экране.

Как видите, все довольно просто. Регулировочные винты дают возможность отцентровать свет фар, исключить ситуацию, в которой оптика будет освещать дорожное покрытие или пространство высоко над машиной. Специальный винт, расположенный непосредственно над фонарями, позволяет легко настроить положение светового пучка по вертикали.

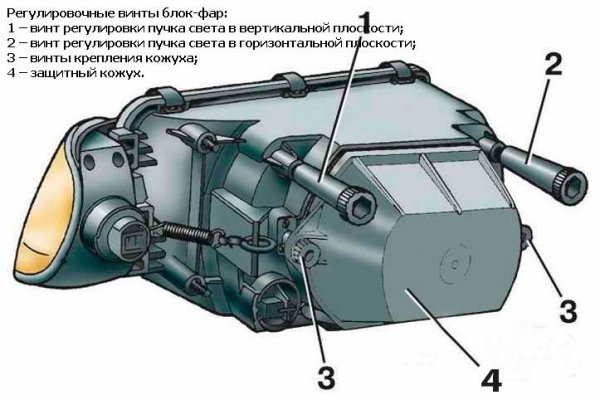

Располагаются регулировочные винты в специальных посадочных местах, расположенных под рамкой. Именно поэтому необходимо снимать облицовку – это дает возможность получить доступ к ним.

Если у вас что-то не получается, то не стоит расстраиваться. В любой момент вы можете воспользоваться услугами профессионалов, которые с помощью специального оборудования выполнят регулировку света фар с высочайшим уровнем точности.

https://www.youtube.com/watch?v=E0744IgpQfI

Что делать, если нет базового оборудования для регулировки?

Специальный рычаг (зачастую шайба или другая «крутилка») для регулировки света фар присутствует в каждом автомобиле. Но в отечественных транспортных средствах нередко этот элемент выходит из строя, доставляя владельцу авто немало проблем.

Знаете ли вы, что ходовые огни можно поставить самостоятельно,не прибегая к помощи специалистов. А в этой статье мы расскажем, как подготовить ваш автомобиль к зиме, чтобы в лютую погоду не остаться без крыши над головой и колес под ногами.

В случае, если вы столкнулись с данной проблемой, в вашем автомобиле не работает базовое оборудование для изменения угла световых пучков, регулировка фар своими руками становится невозможной. В данном случае придется прибегнуть к следующей процедуре:

• поехать на станцию технического обслуживания;
• найти специалиста по головному свету автомобиля;
• очертить ему проблему и заказать точную регулировку на профессиональном оборудовании;
• по возможности отремонтировать регулятор и в дальнейшем самостоятельно заниматься решением этой проблемы.

Заставить автомобиль светить именно так, как вам необходимо, достаточно просто. Поэтому восстановить орган регулирования света желательно. Иначе при любом сбое настроек вам снова придется ехать на СТО, платить деньги за весьма несложную процедуру.

Ремонт освещения

Возможные причины неисправности

Итак, если пропал ближний свет на ВАЗ 2106 в одной из фар, то, как уже было сказано выше, скорее всего, перегорела лампочка.

Если же замена лампы не дала результатов, то неисправности могут быть следующие:

• Окислились или подгорели контакты в колодке ;
• Перегорел предохранитель ;
• Вышло из строя реле ;
• Неисправен выключатель ;
• В цепи произошел обрыв .

Ниже подробней рассмотрим, как диагностировать и устранить неисправность.

Замена лампочки

Прежде всего следует сказать, что лампа ближнего света на ВАЗ 2106 соответствует стандарту H4, т.е. она имеет две нити, что позволяет фаре работать в двух режимах. В настоящее время такие лампочки производят разные компании, как известные бренды, так и малоизвестные фирмы.

Следует отметить, что большой популярностью среди автовладельцев пользуются отечественные лампочки «маяк». На них значительно ниже цена, чем на импортные аналоги, но в то же время они не уступают им по качеству.

Совет! Менять лампочки желательно одновременно в двух фарах, так как срок эксплуатации у них примерно одинаковый. Кроме того, разные модели ламп могут отличаться свечением.

Инструкция по выполнению этой работы выглядит так:

Прежде всего нужно плоской отверткой демонтировать пластиковую панель, которая обрамляет фары.

• Затем крестовой отверткой надо ослабить фиксаторы, которые удерживают фару.
• Далее нужно слегка провернуть металлический обруч, и демонтировать его.

Теперь можно своими руками вытащить фару и отсоединить ее от колодки

На этом этапе необходимо обратить внимание на контакты разъема. При необходимости их нужно зачистить.
Затем нужно отстегнуть фиксатор, и извлечь лампочку.
Далее работа выполняется в обратном порядке – устанавливается новая лампа, которая прижимается фиксатором, и к контактам подключается колодка

Фару в сборе нужно установить на место и зафиксировать обручем. В завершение работы вставляется пластиковая панель, на которую нужно слегка надавить до характерного щелчка.

Обратите внимание! В процессе замены лампы нельзя касаться пальцами ее стеклянной колбы, иначе она может быстро перегореть. Если вы взялись все же за стекло, поверхность надо протереть смоченной в спирту ваткой

На этом процесс замены лампочки завершен.

Замена предохранителей

Если после замены лампочки все равно не горит фара ближнего света на 2106, следует проверить предохранители. Находятся они под панелью приборов.

В данном случае надо обратить внимание на два предохранителя:

• №5 – защищает от короткого замыкания левую фару;
• №6 – защищает правую фару.

Надо сказать, что зачастую не работает ближний свет на ВАЗ 2106 по причине отгибания контактов предохранителя или их окисления. В таком случае их нужно подогнуть и зачистить. Если же защищающий элемент расплавился, его необходимо заменить.

Обратите внимание! Контакты в блоке предохранителей нельзя замыкать напрямую, так как защищающий элемент мог перегореть по причине выхода из строя электрооборудования, соответственно, это может привести к более серьезным поломкам или даже возгоранию проводки ВАЗ

Устранение других неисправностей

Если не горит ближний свет на ВАЗ 2106, то для обнаружения неисправности понадобится мультиметр, чтобы прозвонить проводку, или хотя бы контрольная лампочка. Проверять цепь и оборудование следует по схеме, которая приведена ниже.

Надо сказать, что нередко выходит из строя реле дальнего и ближнего света на ВАЗ 2106, которые обозначены на схеме под номером 6 и 4.

Поэтому начинать проверку можно с них.

Обратите внимание! Реле включения ближнего света фар на ваз 2106 взаимозаменяемо с реле дальнего освещения, так эти устройства однотипные

• Если же на реле и предохранители не подается напряжение, следует проверить участок проводки от переключателя №5 до клеммы №86 на реле, а также участок от переключателя до выключателя наружного освещения №8. Если проводка машины нормальная, значит, вышел из строя выключатель.
• Если же на предохранители подается напряжение, значит обрыв цепи надо искать на участке от блока до фар. Зачастую поломка заключается в плохом контакте массы. В таком случае нужно лишь зачистить контакт.

Вот, собственно, и все причины, по которым может не работать наружное освещение на «шестерке».

Совет! Многие автовладельцы интересуются – как улучшить ближний свет на ВАЗ 2106 , который мало кого устраивает? Проблему можно решить довольно просто – подключить ближнее освещение во второй фаре. Дело в том, что в этом приборе также установлена двухнитевая лампа, однако, третий контакт не подключен к цепи.

СПОСОБЫ РЕГУЛИРОВКИ ФАР НА ВАЗ 2107

Оптику в ВАЗ 2107 настраивают вручную или аппаратным методом, СТО обычно применяют стенды, но в гараже такой вариант не доступен. Направленность потока света выставляют по вертикали либо высоте – то есть возможны оба варианта.

КАК ОТРЕГУЛИРОВАТЬ ФАРЫ НА ВАЗ 2107 ПО ВЫСОТЕ

Для доработки направления света по высоте замеряют расстояния от полотна дороги до центральных частей фар. Затем, учитывая полученное значение, делают линию с отступом 60 мм на экране, проводят вторую. Дополнительно создают вертикально расположенные линейные отрезки – они должны идти в центральных участках прожекторов, отдельно делают еще одну линию, расположенную на равноудаленном расстоянии от первых двух.

Важно!Регулятор направлений световых пучков выставляют на незагруженной машине. Если автомобиль с грузом, вероятны отклонения от текущих параметров.. После нужно закрыть лампу листом пластика либо картона, включить ближний свет и начать выставлять направления пучков, идущих от открытых фар

Положения нужно будет изменять поочередно, удобно применять для этих целей крестообразную отвертку

После нужно закрыть лампу листом пластика либо картона, включить ближний свет и начать выставлять направления пучков, идущих от открытых фар. Положения нужно будет изменять поочередно, удобно применять для этих целей крестообразную отвертку.

Хороший дальний свет в темноте можно получить, если правильно сделать регулировки по высоте

КАК РЕГУЛИРОВАТЬ ФАРЫ НА ВАЗ 2107 ПО ГОРИЗОНТАЛИ

Отклонения световых пучков в горизонтальных плоскостях тоже требуют корректировки. Для изменения значений применяют отверстия поперечин, которые располагаются продольно вдоль автомобильной оси. Вращения винтов выставляют по высоте потока света.

den4ik180 › Блог › Регулировка фар своими руками

Регулировка фар — важная процедура, от которой напрямую зависит комфорт и безопасность поездок на автомобиле.

Заводы-изготовители выпускают автомобили с отрегулированной заводской оптикой, однако по прошествии определенного времени она обязательно требует корректировки или регулировки. Вопрос о том, как отрегулировать фары, также встает после любой аварийной ситуации, ремонта кузова, связанного с заменой кузовных деталей переднего оперения автомобиля, а также после замены пружин и стоек подвески.

Регулировка фар необходима для правильного направления светового потока на полотно проезжей части и края обочины. От правильной регулировки зависит не только комфортность при движении, но и, что самое главное, безопасность в сложных погодных условиях, в сумерках и в темное время суток.

Как отрегулировать фары? Можно сделать это самостоятельно, а можно доверить эту операцию мастерам в автосервисе. Благо, все необходимое оборудование у них есть

В процессе эксплуатации автомобиля настройки фар головного света изменяются незначительно и требуют, в основном, лишь небольшой корректировки. Регулировку фар можно выполнить как самостоятельно, так и на специализированных автосервисах, оснащенных необходимым современным оборудованием.

Как отрегулировать фары своими руками

Саму регулировку на современных автомобилях можно выполнять без разборки головной оптики — с помощью регулировочных винтов (пластиковых ручек) в тыльной стороне фар. С их помощью можно поднять или опустить фары по вертикали (вверх-вниз), а также повернуть световой пучок к центру или отвести к его краю по горизонтали (вправо-влево).

В зависимости от конструкции, для регулировки своими руками может также понадобиться крестовая отвертка (длинная или короткая), а на некоторых моделях — шестигранник либо торцевой или накидной ключ.

Порядок самостоятельной регулировки

Порядок регулировки фар для всех автомобилей одинаков: неважно, регулируете ли вы фары ВАЗ 2107 или Renault Logan. Чтобы отрегулировать фары своими руками, необходима ровная площадка на улице или в гараже и какая-либо поверхность (стена дома, гаража, сплошной забор и т.п.), на которой можно разметить импровизированный тарировочный экран

Автомобиль устанавливается на расстоянии 5 метров от стены. На стену наносится разметка экрана. Сначала отмечается центр — линия 0, которая должна совпадать с продольной осью автомобиля.

Затем замеряется расстояние между центрами фар и переносится на экран в виде двух вертикальных линий – Л (центр левой фары) и П (центр правой фары).

Далее необходимо замерить высоту центров фар от земли или пола, и на этой высоте провести на экране горизонтальную линию H. При этом могут наблюдаться отличия в высоте центра левой и правой фар.

На автомобилях с электро- или гидрокорректором регулятор необходимо установить в положение «0», в противном случае корректор вернет прежние регулировки автоматически.

После этого надо включить ближний свет фар. Для каждой фары регулировку лучше проводить отдельно, корректируя положение ее светового пятна, закрыв при этом вторую фару любым подручным материалом, не пропускающим свет, или сняв с нее питание.

Световой пучок противотуманных фар регулируется только по высоте

Фары можно считать отрегулированными, когда верхние края левых частей их световых пятен совпадут с горизонтальной линией H (высоты центра фар от дороги), а вертикальные линии Л и П (центры фар) пройдут через точки пересечения наклонных и горизонтальных участков световых пятен.

источник

Неисправности и почему он ломается

1. Потеря герметичности в трубках, местах их крепления к цилиндрам, протечки в манжетах главного или рабочего цилиндров;
2. Заклинивание рабочих поршней

Основная проблема в системе гидравлической регулировки положения отражателя – разгерметизация. Так как в ней в качестве рабочей среды используется жидкость, то ее протечки приводят к тому, что давление не передается от главного цилиндра в салоне авто к рабочим на фарах. Сколько не крутит регулятор, положение светового пучка не изменится.

Второй причиной – закисание поршней цилиндров гидрокорректора в определенных положениях. Например, если поршень «завис» в максимально вытянутом положении, то свет будет светить вверх, в утопленном – вниз. При вращении рукоятки регулятора будет ощущаться большое напряжение и при ее отпускании он вернется в исходное положении, не будет фиксироваться так, как необходимо.

Это происходит, потому что давление меняется при вращении регулятора, а поршни не могут двигаться. При отпускании рукояти, система пытается вернуться в начальное состояние, выровнять давление, рукоятка возвращается в то положении, с которого вы начинали ее крутить.

Перечисленные виды поломок склонны только для гидравлического привода корректора. Пусть производитель заявляет, что он неремонтопригодный, но это не так. Существуют примеры самостоятельного ремонта гидрокорректора, о которых поговорим в следующих статьях. Чтобы не заморачиваться его восстановлением или заменой на новый, рекомендуется устанавливать альтернативные виды корректоров фар.

Что потребуется для выполнения работ?

Существует также возможность и самостоятельной регулировки положения света, причем особого оснащения не требуется. Достаточно поставить авто на ровную площадку перед стеной — так называемая регулировка по экрану.

Особенность данной регулировки сводиться к правильной подготовке машины и соблюдения определенной технологии.

Автомобиль подготовить к данной операции не так уж и сложно – нужно всего лишь обеспечить рабочую нагрузку на оси последнего.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Перетяжка дверной карты, пошаговая инструкция

Его нужно заправить, при этом заполнение бака должно быть больше половины.

Следует проверить и давление шин – оно должно быть одинаковым во всех колесах и соответствовать норме.

Если авто большую часть эксплуатации является загруженным, то нужно обеспечить дополнительный вес в багажнике.

Также необходимо кого-то посадить за руль, или обеспечить вес на водительском сиденьи, примерно равный весу самого водителя.

Что касается площадки, на которой будет производиться регулировка, то она должна быть ровной.

Проверить это можно простейшим путем – поставить машину на площадку, а затем замерить высоту от пола до нижней кромки фар – если значительного перепада нет, площадка подойдет.

Стена впереди авто должна быть строго вертикальной. Если неровности стены очень явны, то к ней можно поставить лист фанеры.

Специального инструмента в нашем случае не потребуется.

Но встречаются и исключения, к примеру, на ладе Гранта для регулировки фар применяется шестигранный ключ на 6.

На других моделях может понадобиться не большая отвертка.

Такие неприятности могут встречаться часто поэтому предварительно изучите руководство по эксплуатации.

Полезные советы

Регулировки следует выполнять по схеме – отдельно для каждого вида света, поскольку универсальные варианты не такие эффективные. Если нет уверенности, что выйдет все сделать своими силами, следует заручиться помощью второго человека.

Площадка для проведения работ нужна ровная, стена – гладкая и аккуратная. Если проигнорировать эти условия, пострадает точность настроек.

Разметки создавать обязательно – без них точные параметры выставить нельзя. После завершения настроек следует проверить регулировочные винты оптики – если они разболтаны, достигнутых результатов надолго просто не хватит.

Иногда проблемы в ВАЗ вызывает модуль света, регулировщик фар, лампы – их стоит проверить в ходе обслуживания

Особенности регулировки фар на ВАЗ-2107

Регулировка фар обычно производится из моторного отсека с помощью специальных винтов, расположенных на задней стенке блока осветительного прибора. Один винт предназначен для регулирования пучка света в горизонтальном направлении, а второй – для его регулирования в вертикальном направлении. Чтобы произвести подобную процедуру, эти винты нужно вращать, а они, в свою очередь, будут поворачивать фару в обеих плоскостях – вертикальной и горизонтальной. Такие регулировочные винты предусмотрены для каждого отдельно взятого осветительного прибора транспортного средства.

Специалисты рекомендуют для проведения регулировки автомобильных осветительных приборов использовать передвижные оптические приборы. Но даже если они отсутствуют у автовладельца, то их можно заменить экраном. В качестве такого экрана необходимо найти ровную вертикальную поверхность, например, стена гаража.

На экран должна быть нанесена специальная разметка по следующей схеме:

Рассмотрим все необходимые схематические разметки:

• А, В, Е – центры ламп фар ближнего света;
• С – линия расположения ламп фар ближнего света;
• D – высота подъема пучков света (горизонтальная граница);
• O – линия оси;
• J – расстояние между лампами фар ближнего света;
• h – расстояние от ламп фар ближнего света до поверхности площадки, где стоит машина.

К особенностям регулировки осветительных приборов ВАЗ-2107 относят и подготовительные мероприятия к основной процедуре:

1. Автомобиль должен быть полностью заправлен.
2. В багажник следует положить комплект обычного снаряжения – запаска, домкрат, инструменты.
3. Обеспечить нормальное давление в шинах.
4. На водительское сиденье в салоне нужно посадить помощника с таким же весом, который имеется у водителя данного транспортного средства, либо на него поставить груз с соответствующим весом.
5. Обязательно следует проверить все крепежные соединения каждого осветительного фонаря.
6. Убедиться в том, что регулировочные винты двигаются легко (на них отсутствует налет ржавчины)
7. Очистить оптические приборы от загрязнений – поверхность линз должна быть прозрачной.

https://youtube.com/watch?v=QsNJD-4K9Ns

Страница ВКонтакте () Группа ВКонтакте () Инстаграм …

Если не придерживаться перечисленных условий, то получить адекватные результаты наладки фар будет проблематично.

Особенности регулировки фар на ВАЗ-2107

Регулировка фар обычно производится из моторного отсека с помощью специальных винтов, расположенных на задней стенке блока осветительного прибора. Один винт предназначен для регулирования пучка света в горизонтальном направлении, а второй – для его регулирования в вертикальном направлении. Чтобы произвести подобную процедуру, эти винты нужно вращать, а они, в свою очередь, будут поворачивать фару в обеих плоскостях – вертикальной и горизонтальной. Такие регулировочные винты предусмотрены для каждого отдельно взятого осветительного прибора транспортного средства.

Специалисты рекомендуют для проведения регулировки автомобильных осветительных приборов использовать передвижные оптические приборы. Но даже если они отсутствуют у автовладельца, то их можно заменить экраном. В качестве такого экрана необходимо найти ровную вертикальную поверхность, например, стена гаража.

На экран должна быть нанесена специальная разметка по следующей схеме:

Рассмотрим все необходимые схематические разметки:

• А, В, Е – центры ламп фар ближнего света;
• С – линия расположения ламп фар ближнего света;
• D – высота подъема пучков света (горизонтальная граница);
• O – линия оси;
• J – расстояние между лампами фар ближнего света;
• h – расстояние от ламп фар ближнего света до поверхности площадки, где стоит машина.

К особенностям регулировки осветительных приборов ВАЗ-2107 относят и подготовительные мероприятия к основной процедуре:

1. Автомобиль должен быть полностью заправлен.
2. В багажник следует положить комплект обычного снаряжения – запаска, домкрат, инструменты.
3. Обеспечить нормальное давление в шинах.
4. На водительское сиденье в салоне нужно посадить помощника с таким же весом, который имеется у водителя данного транспортного средства, либо на него поставить груз с соответствующим весом.
5. Обязательно следует проверить все крепежные соединения каждого осветительного фонаря.
6. Убедиться в том, что регулировочные винты двигаются легко (на них отсутствует налет ржавчины)
7. Очистить оптические приборы от загрязнений – поверхность линз должна быть прозрачной.

Фары, ваз 2107,ЖизньАвто

парни привет,работы идут по моленьку)парни вот моя группа можете добовляться и кидать какие нить идеи что…

Если не придерживаться перечисленных условий, то получить адекватные результаты наладки фар будет проблематично.

Регулировка противотуманных фар

Противотуманные фары регулировать значительно проще. Выполняется регулировка таким же образом, только расстояние между верхней границей светового луча и горизонтальной линией должно быть порядка 5 сантиметров. Четких рекомендаций на этот счет не существует.

Отрегулировав правильно противотуманные фары, вы получите следующие преимущества:

• фары начнут лучше выполнять свои задачи, служа габаритными огнями во время тумана;
• свет фар будет одинаково направлен, что улучшает эстетически вид автомобиля;
• качество освещения дороги улучшится.

В целом регулировка противотуманных фар вызывает меньше сложностей, чем выставление правильных углов головного света. Но повозиться с ними придется, ведь регулировать можно лишь механическим путем, то есть с помощью изменения крепления фар к бамперу.

Тюнинг ВАЗ 2107

Автомобили ВАЗ, выпущенные несколько десятилетий назад, уже никого не могут привлечь своими техническими характеристиками и внешним видом. В этом плане новые модели АвтоВАЗа и иномарки оставляют далеко позади легенды отечественного автомобилестроения.

Однако владельцы советских «Жигулей» сдаваться не намерены. В последние годы прослеживается некая тенденция тюнинга ВАЗ — причём собственники не скупятся на траты по модернизации и улучшения экстерьера своих автомобилей.

Благодаря замене бамперов, доработке штатного освещения и использовании двух оттенков окраса кузова автомобиль ВАЗ 2107 приобрёл уникальный внешний вид

Специфика тюнинга «семёрки»

Тюнинг этого автомобиля — это разные процедуры, направленные на доработку штатного оснащения

При этом внимание уделяется как изменению внешнего вида машины, так и техническим характеристикам. Обычно тюнингование ВАЗ 2107 ведётся по нескольким направлениям:

• мотор;
• кузов;
• трансмиссия;
• салон;
• приборы освещения.

Любое из этих направлений имеет множество различных вариантов совершенствования штатных характеристик. Зачастую, чтобы придать машине необычный внешний вид и при этом сэкономить на тюнинге, владельцы занимаются доработкой фар. Сравнительно простая процедура превращает малопривлекательный ВАЗ в шедевр современного автомобилестроения.

Из всех вариантов тюнинга «семёрки» доработка головных приборов освещения и задних фонарей — самый быстрый и бюджетный способ преобразить машину

КАК ПРАВИЛЬНО ОТРЕГУЛИРОВАТЬ ФАРЫ НА ВАЗ 2107

При обслуживании ВАЗ применяют стандартные настройки, самодеятельность не нужна. Это касается и регулировки фар.

КАК НА ВАЗ 2107 ОТРЕГУЛИРОВАТЬ ФАРЫ БЛИЖНЕГО СВЕТА

Согласно правилам, ближний и дальний свет регулируют отдельно. Вертикальные поверхности до настроек нужно будет правильно подготовить – проследить, чтобы рабочие поверхности были ровными, гладкими.

Порядок регулировки:

1. Автомобиль заправляют.
2. Находят зоны фиксации реальных точек в центре, потом соединяют их, проводят дополнительную линию ниже основной.
3. Машину отгоняют примерно на 10 м, регулятор выставляют на ноль.

Идущий от основной оптики световой пучок играет роль верхней границы в линиях настроек.

КАК НА ВАЗ 2107 НАСТРОИТЬ ФАРЫ ДАЛЬНЕГО СВЕТА

Когда разметка на стене будет готова, фары включают так, чтобы они не препятствовали настройкам. Свет не должен слепить глаза. Также нужно правильно выставить угол – в норме он будет совпадать с горизонтально расположенной на разметочной стене линией. Для получения оптимально направленного светового потока винты вращают с тыла оптики, работы выполняют от подкапотного пространства и дальше.

Важно!Чтобы правильно выставить световые пучки, нужно поочередно работать с каждой фарой.

Часто для регулировки оптику снимают, но это обязательно не всегда

КАК РЕГУЛИРОВАТЬ ПРОТИВОТУМАННЫЕ ФАРЫ НА ВАЗ 2107

Противотуманный свет настраивают, выполняя вращения оптики в разных направлениях. Сначала обязательно ослабить болты креплений. Порядок выполнения работ:

1. Автомобиль выставляют на ровную поверхность, настраивают оптимальные осевые расстояния. Ось должна быть перпендикулярной по отношению к площадке с выполненной на ней разметкой.
2. Проверяют давление внутри шин – они обязательно должны быть в пределах нормы, а сами пружины стоять на местах.
3. Делают замеры удаления противотуманки до пола.
4. Отмечают горизонтальную корректировочную линию с учетом данных – сделанных ранее замеров (на стене).
5. Включают ближний свет, делают вертикальные отметки с разметкой центров.

Оптику следует фиксировать параллельно по отношению к продольной оси автомобиля. На стенах линии должны располагаться так, чтобы разделять авто на пару участков. Дополнительно нужно нарисовать две полосы, которые будут идти ниже первой на 5-10 см. Замерить расстояние от противотуманной фары до грунта, от центра машины до основной лампы. Ориентация – область пересечения.

Профессиональная доработка противотуманных фар на ВАЗ в разы повысит комфортность эксплуатации транспортного средства

Регулировка направления светового пучка на ВАЗ-2114

Последовательность самостоятельной регулировки света фар идентична для многих автомобилей. Но габаритные размеры самих моделей транспортных средств влияют на разметку, наносимую на фанерный лист.

Так, на модели ВАЗ-2114 последовательность работ та же – авто ставиться на ровную площадку перед стеной с прислоненным к ней фанерным листом.

Нанесение первой горизонтальной линии и центральной вертикальной выполняется точно так же, как и на ВАЗ-2107. А вот нижняя горизонтальная линия для этого авто наносится на расстоянии 65 мм.

Также расстояние между центрами фар у ВАЗ-2114 составляет 964 мм, поэтому две боковые вертикальные линии проводятся на удалении от центральной в 481 мм.

Это и все нюансы, которые следует учитывать при регулировке фар на ВАЗ-2114.

Все регулировочные работы на этой модели производятся тоже регулировочными винтами, расположенными с тыльной стороны фары.

Как работает корректор фар

Система цилиндров изготовлена герметично, при этом:

• наибольшему (базовому) давлению жидкости соответствует положение переключателя I;
• при переключении последовательно в положения II, III и IV в системе создаётся разряжение;
• в исполнительных цилиндрах втягиваются поршни, и поворачивают оптику вниз;
• при возврате в положение I в системе увеличивается давление до базового, поршни выступают и поворачивают оптику вверх.

Так как система почти всё время, кроме случаев большой загрузки багажника находится под давлением, то зачастую возникает течь уплотнителей. Причиной может быть хрупкость отечественной резины у ВАЗ 2107 при зимних перепадах температур. Вследствие утечки рабочей жидкости поршень в рабочем цилиндре заклинивается в одном положении.

Исправный гидрокорректор должен обеспечивать свободный ход поршня должен быть не менее 7 мм.

В связи с особенностями изготовления (герметичностью), гидрокорректор угла наклона фар на «классике» вообще, и на ВАЗ 2107 в частности, неразборный, и не подлежит ремонту. Стоимость его невысока, поэтому целесообразно при выходе из строя заменить комплект целиком.

Напомним, что перед тем, как извлечь старые цилиндры из корпусов фар – главное не забыть поджать фиксаторы на рабочих цилиндрах, и повернуть их против часовой стрелки

В заключение напомним, что мелочей на дороге не бывает, и тема корректора – яркий тому пример

Водители, которые не следят за состоянием этого небольшого, но важного устройства, иногда аргументируют это тем, что они не передвигаются с полным багажником, да ещё по ночам. Но по правилам дорожного движения, вне населённых пунктов нужно передвигаться с включённым ближним светом даже в светлое время суток

И тогда неправильно отрегулированный корректор может слепить участников дорожного движения даже днём и стать причиной ДТП.
