Карбюратор для мотоблока нева

Карбюратор К-60

Проводить настройку карбюратора следует строго по инструкции производителя для конкретной модели. Иначе можно просто сломать оборудование.

Карбюратор К-60 используют в модели М-3. Он потребует установить дроссельную заслонку так, чтобы щель между ее основанием и воздуховодом была шириной 2-2,5 мм. Ее видно через патрубок такого агрегата, как мотоблок «Каскад». Регулировка карбюратора потребует зажатия винта настройки и выворачивания его на 0,5-1 оборот.

Затем двигатель 5 мин. прогревают и, отворачивая регулировочный винт, ожидают уменьшение частоты оборотов двигателя. Это оптимальное положение. Для определения его на минимальных оборотах частоту вращения снижают и, плавно заворачивая винт, находят его оптимальное положение.

Зная принцип работы и основные характеристики агрегата, можно эффективно и безопасно использовать в работе такую технику, как мотоблок «Каскад». Регулировка карбюратора должна проводиться по мере необходимости в соответствии с указаниями производителя.

Настройка работы этой составляющей оборудования обеспечит стабильность частоты оборотов двигателя после длительных нагрузок или бездействия. Представленный мотоблок гарантированно прослужит долгое время, а выполняемые с его помощью действия не потребуют больших затрат физической силы. Правильный уход и настройка агрегата позволят не знать аварийных ситуаций в процессе обработки земельных участков.

Настройка карбюратора – пошаговая инструкция

Настроить один из важнейших элементов мотоблока не так сложно, как может показаться на первый взгляд. Все, что для этого нужно, это внимательно отнестись к работе и действовать за указанным ниже порядком:

• Для начала необходимо прогреть мотор;
• Спустя 5 минут нужно вкрутить винты минимального и максимального газа до упора;
• Затем необходимо открутить эти самые винты не более чем на 1,5 оборота;
• После этого рычаг переключения передач устанавливается в положение минимального хода. На протяжении всей работы мотор должен работать;
• В конце заглушите и снова включите двигатель – вы сразу же заметите изменение в виде бесшумной и беспрерывной работы мотора.

Эти процедуры необходимо выполнять с мотоблоками «Каскад» перед каждым сезоном. Ослабление болтов обогащает топливо кислородом, который очень важен для стабильной работы двигателя.

Проверить правильность выполненных вами процедур необходимо рассмотреть свечи зажигания. После целого дня на огороде, на свечах не должен появиться нагар или остатки топлива.

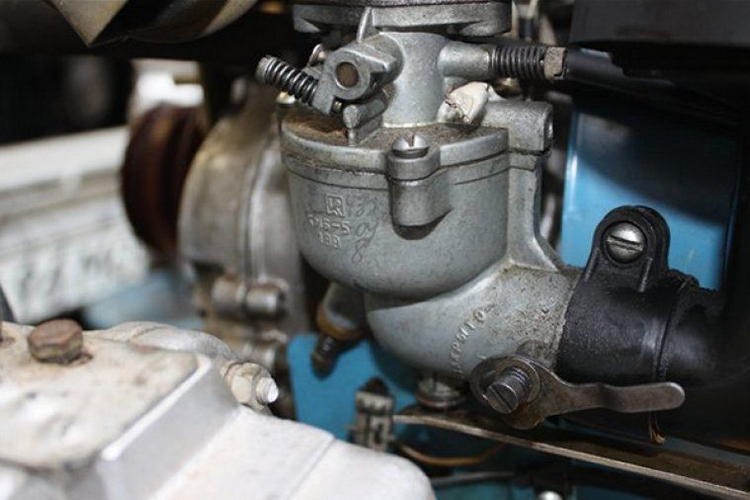

Устройство и регулировка карбюратора К-45

Мотоблок Нева моделей МБ-1 и МБ-2 оборудован двигателем ДМ-1К с карбюратором К-45. Существуют и модификации модели, такие как К-45Р, К-45У, К-45М.

Для правильной настройки вкратце рассмотрим его устройство.

Карбюратор – узел двигателя, который переливает топливо, смешивая его с воздухом, и регулирует его поступление в цилиндры.

Рассмотрим схему К-45. Здесь дроссельный рычаг 11 расположен в нижней части заслонки, которая регулирует количество смеси бензина и воздуха. К нему присоединена тяга регулятора. В верхней части дроссельной заслонки находится винт упора 5. Главный рычаг заслонки 14 управляет ее положением. В закрытом положении она удерживается пружиной, а когда ДВС запускается, происходит открытие на определенный угол. Градус угла рассчитан так, чтобы не было чрезмерного обогащения топливной смесью холодного двигателя мотоблока.

Регулировка К-45 позволяет всей системе питания и самому двигателю работать без перебоев:

• подготовьте карбюратор к настройке и прогрейте мотор мотоблока;
• снижайте скорость вращения движка с помощью винта 5;
• используя винт 8 необходимо задать максимальное число оборотов на холостом ходу двигателя;
• и в завершение измените скорость вращения, повернув винт в обратную сторону на 0,25 оборота.

Ремонт К-45: основные рекомендации, видео

Для того, чтобы починить карбюратор своими руками, предлагаем ознакомиться с видео ремонта мотоблока «Нева» МБ-2.

Рассмотрим основные неисправности К-45:

1. Если в камеру ДВС поступает избыточное количество воздуха. Попробуйте заменить прокладку между головкой и карбюратором и крепче затянуть крепежные гайки на соединении. Если это не помогло, причиной может быть износ вала на заслонке или отверстия, куда он подсоединен. Такой вал подлежит замене, а в случае разбитых отверстий меняется устройство целиком.
2. Когда в поплавочную камеру поступает слишком много топлива. В этом случае проверьте и замените изношенные детали: поплавок, жиклеры, иголку.
3. Если в карбюратор поступает мало бензина, проверьте фильтр и отстойник, шланги подачи топлива и бензобак. Загрязненные элементы необходимо промыть или заменить, а если бак заржавел изнутри, придется почистить его каустической содой.
4. Если наблюдается повышение расхода горючего, настройте карбюратор, обратившись к инструкции по эксплуатации.

Замена на другой карбюратор

Для того, чтобы карбюратор мотоблока работал исправно и без перебоев, необходимо постоянно следить за состоянием фильтров, проводить регулировку для правильной подачи топлива и воздуха, а также использовать бензин с октановым числом не ниже 92. В случае, если поломки К-45 избежать не удалось:

• приобретите оригинальный узел;
• демонтируйте неисправный механизм, начиная с головы двигателя;
• с неисправного карбюратора слейте остатки топлива;
• очистите соединение и проведите замену узла.

Или обратитесь за заменой в сервис. Если вы хотите поставить на агрегат карбюратор другой марки, докупите необходимый переходник.

Как отрегулировать карбюратор на мотоблоке?

В технике разных производителей регулировка карбюратора мотоблока производится по-разному. Ниже рассмотрим, как правильно и точно настроить топливные узлы в сельхозагрегатах разных брендов.

Мотоблоки марки Каскад

Комплектация большинства фирменных моделей производства бренда Каскад включает карбюраторы марки КМБ-5 .

Чтобы настроить этот топливный узел, необходимо:

1. Слить остатки топлива из заводской поплавковой камеры;
2. Открыть штуцер и запустить воздух внутрь топливного узла;
3. Настроить положение заслонки дросселя именно таким образом, чтобы между ней и воздуховодом, расположенным под заслонкой, постепенно образовался аккуратный 2-миллиметровый зазор;
4. Зажать болты, отвечающие за настройку подачи топлива;
5. Начать поочередно медленно отворачивать винты, пока обороты силового агрегата не снизятся;
6. Поочередно медленно вкрутить винты обратно.

В результате пользователь добьется устранения провалов при работе двигателя и снизит расходы потребляемого им горючего.

Мотоблоки Нева МБ-1 и Нева МБ-2

Чаще всего в заводской конструкции моделей МБ-1 и МБ-2 марки Нева предусмотрены карбюраторы К-45 или их модификации. Порядок их настройки будет одинаковым.

Для заводских топливных узлов типа К-45Р регулировка должна выполняться следующим образом:

1. Вначале нужно до конца вкрутить заводские винты, предназначенные для собственноручной регулировки интенсивности подачи максимального и минимального газа;
2. Дальше нужно поочередно отвернуть каждый из этих стальных винтов;
3. Далее оператору необходимо будет завести и полностью прогреть силовой агрегат используемого мотоблока;
4. После этого потребуется откорректировать работу полностью исправного двигателя на минимально возможном холостом ходу;
5. При необходимости нужно повторить 2 предыдущих шага. Это нужно делать до тех пор, пока действие силового агрегата на минимально возможных оборотах штатного холостого хода не станет максимально стабильной;
6. Если после нескольких повторений результата достичь не удалось, значит винт регулировки и установки полного газа потребуется выкрутить и завернуть назад. Эту процедуру потребуется повторять до тех пор, пока мотор не возобновит свою работу.

Если многочисленные манипуляции с винтом регулировки и установки полного газа не принес желаемого результата, значит потребуется извлечь и осмотреть карбюратор. При необходимости нужно выполнить его ремонт или тщательную очистку.

Мотоблоки Агро

Для настройки штатного топливного узла в конструкции моделей этого бренда нужно:

1. Полностью вкрутить винты, изначально отвечающие за регулировку работы двигателя в режиме малого и полного газа. Сразу после этого каждый из винтов необходимо отвернуть на 1,5 оборота;
2. Запустить силовой агрегат и подождать 10 минут для его полного прогрева;
3. Отрегулировать непрерывную работу встроенного движка имеющегося мотоблока непосредственно на минимально допустимых оборотах холостого хода. Оператор должен начать поворачивать винт самостоятельной регулировки положения штатной дроссельной заслонки поочередно в разные стороны непосредственно до момента, пока работа ДВС не будет максимально тихой и стабильной;
4. Настроить количество топлива и всасываемого воздуха, которые подаются в поплавковую металлическую камеру карбюратора и цилиндр двигателя. Постепенное затягивание винта приведет к обогащению горючего всасываемым воздухом в заводской металлической поплавковой камере. Его медленное выкручивание, напротив, будет способствовать увеличению количества воздуха, который подается непосредственно в цилиндр. Более детально о настройке карбюратора мотоблока Агро расскажет видео .

Настраивать карбюратор мотоблока Агро нужно при появлении посторонних звуков со стороны мотора, а также при повышении объемов потребляемого топлива и образуемых выхлопных газов. Своевременная регулировка узла своими руками улучшит качество топлива, что приведет к повышению мощности и эффективности силового агрегата.

Устройство карбюратора

Карбюратор – часть топливной системы, в котором происходит смешивание жидкого топлива с воздухом, распыление горючей смеси и подача в цилиндры двигателя. От правильной работы этого узла зависит, будет ли горючая смесь в нужной степени обогащена кислородом и своевременно подана в цилиндры. Название происходит от французского слова carburation (карбюрация), что и означает смешивание. В автомобилестроении карбюраторные двигатели постепенно вытесняются инжекторными, но в технике, в том числе садовой, они используются очень широко.

Базовыми деталями карбюратора являются:

• поршень;
• трубка Вентури;
• фитинг (соединитель);
• иглы высоких и низких оборотов.

Трубка Вентури представляет собой отверстие, с помощью которого воздух поступает в двигатель. Ее отличительной чертой является  форма, похожая на песочные часы. В самой узкой часть находится затворка (в роторных моделях это цилиндр, в плунжерных – ползунок). Сужение воздушного впуска увеличивает скорость воздуха и создает зону низкого давления. В результате топливо поступает в двигатель  быстрее и эффективнее и обеспечивает уверенную работу на малых оборотах и холостом ходу.

Иглы высоких и низких оборотов представляют собой золотники, в которых заостренная игла проходит через «гнездо». Поток топлива регулируется за счет заостренного кончика. Чем дальше игла углубляется в гнездо, тем меньше зазор и, соответственно, поток топлива.

Карбюратор является неотъемлемой частью топливной системы

Работает карбюратор следующим образом:

1. Поршень движется вверх, выкачивая из камеры воздух.
2. Новая порция воздуха подается по трубке Вентури. Воздух забирают из внешней среды.
3. Одновременно в камеру подается горючее из бензобака через соединительный фитинг.
4. Топливо поступает через основную иглу в трубку Вентури.
5. При нажатии на рычаг газа игла низких оборотов смещается и образуется зазор, что обеспечивает топливу доступ в камеру. После этого происходит смешение воздуха и горючего в топливную смесь, которая, в свою очередь, поступает в цилиндры двигателя, где происходит взрыв.
6. Далее поток горючего контролируется положением основной иглы.

Виды карбюраторов

Карбюраторы бывают:

1. Поплавковый. К этому типу относится большинство современных карбюраторов. Он состоит из поплавковой и смесительной камер, а также различных дозирующих систем и элементов: каналов, жиклёров, клапанов. Наличие поплавковой камеры обеспечивает стабильный приток топлива. На сегодняшний день устройства этого типа обеспечивают самые устойчивые параметры горючей смеси, а также отличаются высокой надежностью.
2. Мембранно-игольчатый. Такой карбюратор состоит из нескольких камер, разделённых мембранами. Камеры соединены между собой жёстким штоком. Работа клапана подачи топлива регулируется иглой на конце штока. Неоспоримыми достоинствами карбюраторов этого типа являются простота устройства и способность не зависеть от положения в пространстве (их можно поворачивать и даже переворачивать вверх ногами). Именно такие карбюраторы устанавливают на бензопилы, газонокосилки и  пр. В тоже время они сложны в регулировке, чувствительны к ускорениям, медленно переключаются между режимами и иногда грешат нестабильным составом смеси.

Также различают следующие типы:

1. Роторный. В основе конструкции – горизонтальный цилиндр с поперечным отверстием. Цилиндр вращается внутри камеры, открывая доступ воздуху через отверстие. Одновременно цилиндр перемещается внутри карбюратора. За счет изменения размера отверстия происходит регулировка низких оборотов. Эти карбюраторы просты в устройстве, однако обладают сравнительно небольшой мощностью и неотзывчивы в управлении. Идеальны в технике, не требующей жесткого ускорения и чувствительного газа на малых скоростях.
2. Плунжерный (ползунковый). Имеет сплошной цилиндр (без отверстия). Воздух поступает, когда цилиндр сдвигается. На малых скоростях он полностью находится в карбюраторе и блокирует большую часть воздушного потока, что приводит к уменьшению оборотов. При нажатии на педаль газа  цилиндр выдвигается, пропуская в мотор больше воздуха и горючей смеси. Карбюраторы этого типа обеспечивают большую мощность двигателя, однако усложняет управление, особенно на дорогах с низким качеством сцепления.

Карбюраторы различаются по принципу работы

Особенности регулировки у разных торговых марок

Как уже отмечалось ранее, карбюратор мотоблока настраивается аналогично, вне зависимости от марки: Нева, Каскад, Агрос (или Арго, как называют его с 2012 года), Лифан и другие.

Если после проведения всех описанных выше манипуляций карбюратор продолжает работать некорректно, его потребуется снять и осмотреть. Возможно, узлу будет необходим ремонт, очистка или промывка деталей.

После регулировки обязательно проверьте свечи зажигания на загрязненность: почистите их от нагара или замените в случае выявления их неисправности, настройте СЗ.

Как обращаться с карбюратором, если мотоблок долго не использовался

Для начала работы мотоблока Каскад с КМБ 5, который длительное время не использовался, предварительно необходимо проверить и прочистить все части.

Подобное мероприятие проводится в таком порядке:

1. Откручиваем и отсоединяем карбюратор от двигателя.
2. Очищаем его от накопившейся пыли, для этого подойдет мягкая щетка и бензин.
3. Откручиваем штуцер и поплавок.
4. Промываем чистым бензином фильтр и все остальные топливные элементы.
5. Используя сжатый воздух, проводим продувку.
6. Проверяем сухость всех компонентов карбюратора.
7. Проводим обратную сборку устройства и устанавливаем его на свое место.

Такое устройство, как карбюратор, не нуждается в ежедневной полной очистке и настройке, но для оптимальной работы мотора желательно регулярно следить за его состоянием.

Самой распространенной причиной неравномерной работы двигателя является загрязнение карбюратора. Часто это происходит за счет использования некачественного топлива. Еще одной причиной плохой работы движка является выход из строя провода, который соединяет педаль акселератора с карбоном. Определить подобную проблему и ее причину можно самостоятельно. Для этого необходимо откинуть провод, и если двигатель нормализирует работу, причина заключается именно в проводе, а не в загрязнении оборудования. В данной ситуации необходимо заменить привод.

В данной статье описана регулировка мотоблока, а именно основных его частей: карбюратора, клапанов и топливной системы. Процесс это нелегкий, поэтому мы также приложили несколько фото и видео.

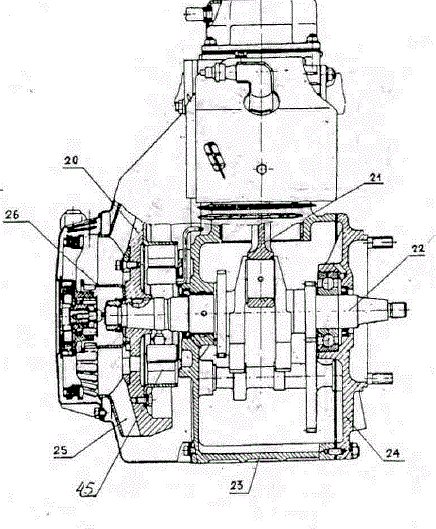

Устройство и схема мотоблока, двигателя

Составляющие части мотоблока «Агро»:

• рулевая штанга с реверсом;
• шасси двухколесное;
• двигатель (крепится к корпусной части механизма управления сцеплением);
• силовая передача.

За двигателем размещаются:

• трансмиссия;
• коробка передач;
• муфта сцепления;
• главная передача;
• дифференциал с блокировкой;
• конечная передача;
• ВОМ.

Устройство, ремонт и настройка карбюратора

На схеме ниже показано устройство карбюратора мотоблока «Агро» — модель КР-45Р.

Тип карбюратора: поплавковый. Горизонтальное расположение диффузора.

Регулировка (настройка) карбюратора мотоблока «Агро» производится только при прогретом двигателе, с помощью специального регулировочного винта регулируется положение дроссельной заслонки. Обороты холостого хода должны быть настолько малыми, чтобы при этом двигатель работал и звучал однородно и равномерно. Регулируются максимальные и минимальные обороты двигателя несколько раз, до тех пор, пока не будет достигнут желаемый результат.

Сальники, пыльники, подшипники

1. Для мотоблоков «Агро» применяются подшипники с внутренним диаметром 20 мм, внешним диаметром 47 мм. Ширина подшипников — 14 мм.
2. Сальники (манжеты) для данной модели: для редуктора/трансмиссии размер манжеты 2.2-30×52×1, для первичного вала размеры сальника 20×42×10 мм
3. Пыльники для «Агрос»: универсальные для мотоблоков мощностью 6-9 л.с.

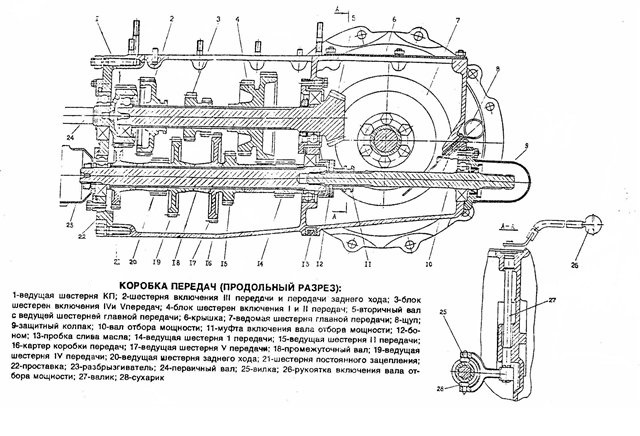

Сцепление, трансмиссия, маховик

Трансмиссия «Агроса» состоит из таких элементов:

• конусное сцепление — сухого типа, с фрикционной муфтой;
• шестеренчатый редуктор;
• дифференциал (есть функция принудительной блокировки).

Количество передач: 4 вперед, 2 назад.

Зажигание, стартер, свечи

• Зажигание мотоблока «Агро» производится с помощью бесконтактного магнето МБ-23У.
• Запускается мотоблока ручным стартером, после запуска шнур автоматически убирается. Мощность электрогенератора двигателя мотоблока равна 25 Ватт.

Свечи для данного агрегата: тип А11-3. Допускается замена на свечи типа А-17В (при переходе на более качественный бензин, например, на АИ-92).

Видео-обзор работы мотоблока «Агро»

Видео о подготовке мотоблока «Агрос» к вспашке

Видео про окучивание картофеля

Чистка карбюратора мотоблока

Частые сбои в работе силового агрегата мотоблока свидетельствуют о скоплении засоров внутри его карбюратора. Этот топливный узел постоянно взаимодействует с моторным маслом, бензином и воздухом. В них присутствуют твердые фракции, смола и мелкий мусор, которые могут откладываться на стенках камер карбюратора и внутри топливных каналов. В связи с этим карбюратор нуждается в регулярной чистке, особенно если для заправки сельхозагрегата используется низкокачественное горючее.

Перед непосредственной промывкой карбюратора используемого мотоблока нужно демонтировать штатный воздушный фильтр и тщательно промыть его в чистом бензине. После этого деталь потребуется просушить. Также оператор должен осмотреть и очистить свечу зажигания. Если на ее колпачке образовался толстый слой нагара, то это говорит о просачивании масла.

Дальнейший порядок действий должен быть таким:

1. Сначала нужно аккуратно снять неработающий карбюратор из заводского устройства и полностью слить остатки горючего из штатной поплавковой металлической камеры;
2. Затем потребуется осмотреть встроенный топливный штуцер. Если сквозь него не проходит воздух, значит штуцер необходимо продуть сжатым воздухом из купленного баллона;
3. Далее оператор должен изучить состояние поплавковой металлической камеры и «язычок», необходимый для регулировки положения поплавка. Оператор должен проверить уровень количества заправляемого горючего, которое поступает в камеру – его уровень должен изначально быть не ниже 3,5 см;
4. После этого потребуется снять иглы, отвечающие за настройку малого и полного газа – это необходимо для полной промывки жиклера;
5. Далее нужно отвернуть болты и отсоединить штатную верхнюю часть заводского карбюратора от нижней. После этого оператор сможет тщательно промыть встроенный кран подачи заправляемого топлива;
6. Затем необходимо продуть жиклер воздухом из баллона. Этот и другие элементы карбюратора нельзя протирать ветошью с ворсом. В противном случае возрастет риск повреждения хромированного покрытия стенок топливного узла;
7. После того, как все детали штатного карбюратора полностью высохнут, его можно собрать.

Сразу после установки топливного узла оператор должен произвести его настройку и плавно запустить мотор мотоблока. Далее пользователю потребуется проверить работу узла. Если встроенный двигатель работает максимально стабильно и не издает посторонних звуков, значит чистка и настройка штатного карбюратора были выполнены правильно.

Особенности регулировки карбюратора Каскад типа КМБ-5

• Из поплавковой полости нужно убрать весь бензин.
• Подаем воздушную смесь через штуцер подачи топлива.

Подтверждением правильной регулировки есть беспрепятственная подача воздуха в рабочем состоянии мотоблока и остановка продувки при переворачивании детали.

Регулировка карбюратора К-60 мотоблока Каскад

1. Устанавливаем дроссельную заслонку таким образом, чтобы у нас вышла щель между ее основанием и воздуховодом в 2 – 2,5 мм.
2. Зажимаем винты карбюратора.
3. Выворачиваем винты обратно только в 0,5 – 1 оборот.
4. В течение 5 минут прогреваем движок.
5. Во время отворачивания регулировочного винта ждем уменьшения частоты оборотов мотора.
6. Снижаем частоту вращения и плавно закручиваем винт до оптимального состояния.

Регулирование карбюратора К-45

Суть в принципе такая же, как и в предыдущих моделях:

1. Нам нужно добиться уменьшения частоты оборотов движка, управляя винтом упора дроссельной заслонки.
2. Далее нужно определить максимальное значение оборотов с помощью винта для корректировки топливной смеси на холостом ходу.
3. После выворачиваем винт обратно где-то на четвертую часть от достигнутого положения.

Такие манипуляции позволят работать мотору бесперебойно, устойчиво и без резких остановок.

Важно помнить о том, что для каждой модели есть своя настройка нормальной работы всех деталей. Чтобы качественно произвести ремонт своими руками, обязательно придерживайтесь всех указаний в инструкции производителя

Если же ее у вас нет, тогда стоит быть предельно внимательным при починке. Тем, кто не обладает специальными знаниями по сборке и ремонту такого технического оборудования лучше обратиться к специалистам в сервисный центр. Это поможет вам избежать многих проблем, а профессионалы быстро смогут все наладить.

Доставка по Москве

Для заказов в Москве мы предлагаем следующие варианты поставки.

• Самовывоз . Возможен для товаров, которые есть в на нашем складе по адресу Ильменский проезд 7А стр.8 или по предварительному заказу.
• Доставка курьером . Цена — 350 рублей . Доставка на следующий день рабочий день после оформления заказа

Бесплатная доставка в пределах МКАД доступна при сумме заказа свыше 5000 рублей

Доставка за МКАД и по Московской области

• Доставка в пределах 5 км от МКАД — 500 рублей
• 500 рублей +40 рублей за километр
• Доставка в пределах 5 км от МКАД — бесплатно
• Доставка свыше 5 км от МКАД — +40 рублей за километр

Доставка нашим транспортом в соседние области согласуется дополнительно.

Доставка по России

• При сумме заказа до 5000 рублей
• Доставка Почтой России с оплатой при получении. Цена — 350 рублей (включает все почтовые расходы. Почтовая доставка недоступна при сумме заказа свыше 5000 рублей.
• Доставка транспортной компанией . Осуществлятся только после полной оплаты заказа. Мы закажем забор груза силами любой транспортной компании по Вашему выбору. Мы работаем с большинством транспортных компаний в Москве. Оплата доставки по тарифам транспортных компаний.

При сумме заказа свыше 5000 рублей

Доставка транспортной компанией. Мы бесплатно доставим данный товар до терминала транспортной компании по Вашему выбору. Мы работаем с большинством транспортных компаний в Москве.

Основным узлом питания мотоблока является карбюратор. Он выполняет задачу подготовки топлива до необходимого уровня. Для его нормального функционирования регулярно проводится контроль нагрузки, проверка состояния исправности. Также много зависит от качества применяемого топлива и комплекта.

Требуется постоянно проверять двигатель Каскада

Устройство карбюратора

Конструкция карбюратора сельскохозяйственной техники Нева достаточно проста. Ее изучение не составит особых сложностей, но при этом позволит впоследствии без затруднений производить не только регулировку, но и ремонт — если возникнет такая необходимость. Эта деталь включает в себя следующие составляющие:

• поплавок, связанный с запирающим игольчатым клапаном;
• поплавковая камера;
• камера, в которой происходит насыщение топлива воздухом;
• диффузор и система распыления топлива;
• дроссельная заслонка;
• воздушные и топливные клапаны.

Задача поплавка, соединенного с клапаном игольчатого типа, состоит в своего рода функции регулировщика, определяющего объем бензина в поплавковой камере. При уменьшении количества топлива поплавок опускается вниз и открывает клапан, «впускающий» в камеру новый объем топлива, восполняющий его до необходимого количества. По мере наполнения камеры поплавок поднимается и при необходимом заполнении закрывает клапан, предотвращая избыток топлива в камере.

В этом видео вы узнаете, как разобрать карбюратор:

Функция распылителя, расположенного между поплавковой и смесительной камерами, заключается в том, чтобы распределять горючее в смесительную камеру, в которой оно насыщается воздухом. Воздух в эту емкость попадает по входному патрубку. Здесь стоит подчеркнуть, что в поплавковой емкости уровень бензина всегда должен быть на несколько миллиметров ниже выходного канала

Это важно, поскольку при выключенном моторе агрегата топливо не должно выплескиваться из поплавковой камеры, не только находясь на ровной поверхности, но и когда мотоблок стоит под уклоном

Особенности устройства карбюратора мотоблока

Мотоблок является мощным силовым миниагрегатом с дополнительным оборудованием для выполнения различных функций. В его основе зачастую бензиновый двигатель, реже – дизельный или электрический. Для воспламенения топлива применяется карбюратор.

Выделяют два основных типа карбюраторов:

1. Роторный. Отличается простотой строения, часто встречается в двигателях малых размеров (12-15 куб. дюймов);
2. Плунжерный. Многоэлементная конструкция актуальна для мотоблоков большой мощности.

Карбюрация выполняется за счёт следующих деталей: поршня, топливного бака, трубки Венури, фитинга (выступает соединителем), игл высоких и низких оборотов.

Поршень движется вверх, создавая вакуум. Карбюратор начинает впитывание воздуха, который передвигается по трубке Вентури. Созданный вакуум позволяет горючему через соединительный фитинг попадать из бака в двигатель. Далее топливо проходит вокруг основной иглы и через гнездо впуска в трубку Вентури.

Во время надавливания на рычаг газа игла низких оборотов открывает доступ бензину, после чего поток горючего контролируется только основной иглой.

Востребованная сельхозтехника «Нева», «Агро», «Угра», «Ока» пользуется спросом благодаря своей комплектации. Когда речь идёт о карбюраторе мотоблока «Нева» К-45, то это надёжное устройство, отличающееся качеством и долговечностью. КМБ-5 – более старая модель карбюратора в агрегатах «Нева». Перед покупкой стоит уточнить данный нюанс, чтобы приобрести действительно профессионального помощника. Мощные моторы на мотоблоках МТЗ (Беларус-09-Н) и «Нева» МБ-2 поддерживаются работой надёжных карбюраторов, позволяющих выдерживать большие нагрузки. На технике «Кадви» МБ-1, «Каскад» и мотокультиваторе «Пчёлка» облегчённые модели карбюраторов для оптимизации функциональности двигателя.

Это интересно: Мотоблоки Кайман (CAIMAN): модели их характеристика, видео

Указания по эксплуатации карбюратора

Для того чтобы карбюратор долго и безотказно работал, важно следить за качеством бензина, его чистотой. Необходимо своевременно менять топливный фильтр и очищать отстойник

Также рекомендуется содержать все узлы и механизмы в чистоте, регулярно продувать карбюратор сжатым воздухом от пыли. Лучше всего периодически демонтировать деталь и производить полную очистку при помощи бензина.

Для того чтобы карбюраторный двигатель нормально работал, соотношение воздуха к бензину в смеси должно составлять примерно 15 к 1. Но запустить холодный мотор при таком составе не получится. Для пуска предусмотрен такой механизм, как дроссельная заслонка, с ее помощью можно «обогатить» смесь, уменьшив приток поступаемого в карбюратор воздуха. Это делается вручную (при помощи специального рычажка на корпусе устройства).

Старт двигателя (при нормальной настройке карбюратора) должен осуществляться без добавления газа.

После запуска мотора и его прогрева дроссельную заслонку необходимо вернуть в обычное положения, иначе расход топлива будет чрезмерно велик.

Важно! Если воздушный фильтр сильно засорен, то недостаток воздуха вызовет нестабильную работу мотора. Он не сможет набрать нужных оборотов

В некоторых случаях двигатель вообще не будет функционировать.

Как правило, длительность работы карбюратора (по уверению производителя) совпадает со сроком эксплуатации мотора до его капитального ремонта. После этого, скорее всего, придется заменить изделие или произвести полную его разборку и замену комплектующих с использованием заводского ремонтного комплекта.

https://youtube.com/watch?v=tlhnorbrEcU

При покупке нового карбюратора рекомендуется проверять его на предмет наличия трещин в корпусе, дефектов литья, плавности закрытия дроссельной заслонки.

Обслуживание карбюратора

От регулярного проведения техобслуживания дозирующего узла зависит работоспособность техники. Компоненты его очень чувствительны к качеству топлива и не терпят попадания грязи. Основная задача механиков – регулировка холостых оборотов. Вторично – очистка внешних и внутренних поверхностей.

Чаще всего загрязняются калибровочные жиклеры. Это происходит из-за попадания в топливную систему посторонних веществ. Находиться они могут как в бензине, так и в поступающем внутрь воздухе. Снизить риски загрязнения дозирующего устройства поможет замена фильтров. Подвижные детали выходят из строя из-за истирания.

Если в работе мотоблока появились «плавающие» обороты, провалы крутящего момента или агрегат стал запускаться с перебоями, значит, пришло время настроить карбюратор. Увеличением частоты вращения коленвала «лечат» появление низких холостых оборотов. Делают это поворачиванием по часовой стрелке регулировочного винта под приводом дроссельной заслонки. Если же обороты надо наоборот снизить, то винт выворачивают против часовой стрелки.

Когда настройка регулировочного винта не помогает, систему разбирают и доводят до нормы уровень горючего в поплавковой камере, ориентируясь при этом на положение поплавка. О превышении уровня бензина говорит появление темного дыма из выхлопной трубы, а также следы несгоревшего топлива на свечах. Такие неисправности требуют настройки положения поплавка: для этого подгибают пружинный механизм игольчатого клапана.

Пока дозирующий узел находится в разобранном состоянии, проводят очистку его внутренних поверхностей и меняют подвижные детали при их истирании.
