Регулировка клапанов на газели-402

Зачем выполнять регулировку

Зачем вообще регулировать клапана двигателя? Данная процедура необходима для поддержания узла в рабочем состоянии. Если говорить более конкретно, появляются негативные эффекты, ухудшающие рабочее состояние двигателя, а именно:

1. Увеличение зазора ведет к ухудшению работы клапанов, как следствие — воздушно-топливная смесь выходит некачественной, от этого ухудшаются характеристики двигателя.
2. При увеличении зазора повышается шанс поломки деталей во время рабочего цикла.
3. Износ деталей также увеличивается примерно в 2-3 раза.

В общем можно заметить незначительное ухудшение в работе, которое впоследствии приведет к полной поломке узла. Не хотите лишних затрат — потратьте лишний час на регулировку.

Регулировка клапанов ГАЗ 402

Мотор ЗМЗ-402 производится с 1985 года, впервые он появился на переходных моделях ГАЗ 24М. Он также широко используется на Газелях. Восьмиклапанный двигатель имеет нижнее расположение распредвала и верхнее расположение клапанов, в его газораспределительном механизме присутствуют следующие детали:

• распределительный вал, он вращается в пяти опорах блока цилиндров;
• распредшестерня, передает движение от коленвала распределительному валу;
• 8 толкателей, приводятся в движение кулачками распредвала;
• 8 алюминиевых штанг;
• ось коромысел, на которой находится сами коромысла (8 шт.) с регулировочными винтами;
• выпускные и впускные клапана, расположенные в головке блока цилиндров.

Когда распределительный вал вращается, происходит поднятие и опускание клапанов в головке блока. Точно так же, как и все другие современные двигатели, ЗМЗ-402 работает по четырехтактной схеме:

• сначала в ДВС происходит впуск, топливовоздушная смесь заполняет цилиндр;
• затем в цилиндре совершается сжатие смеси, и она поджигается искрой от свечи зажигания;
• происходит рабочий ход;
• последний этап в процессе – выпуск отработанных газов.

Когда совершается сжатие, оба клапана закрыты и герметичны – регулировку клапанов выполняют именно в таком положении. Чтобы камера сгорания была герметичной в момент сжатия, между штоком клапана и коромыслом должен быть тепловой зазор – если его не будет, при расширении металла на горячем двигателе клапан не будет герметично прилегать к посадочному месту (седлу), мотор может потерять мощность, а в некоторых случаях и вовсе не будет запускаться.

Клапана на ЗМЗ-402 можно регулировать двумя способами. В первом варианте регулировка производится следующим образом (в качестве примера возьмем автомобиль ГАЗ 24):

• останавливаем двигатель, выключаем зажигание, ставим машину на нейтральную передачу;
• открываем капот, снимаем корпус воздушного фильтра;
• снимаем клапанную крышку, она держится на шести болтах;
• прокручиваем коленвал, выставляем по меткам первый цилиндр. Метка находится на переднем шкиве коленвала;
• следует отметить, что метки на шкиве могут совпадать при ВМТ (верхней мертвой точки) 1-го и 4-го цилиндров, и если клапана 1-го цилиндра при этом зажаты, а у четвертого свободны, значит, метки совпали с 4-ым цилиндром, а не с 1-ым. Это можно легко проверить – снять крышку трамблера и посмотреть, куда смотрит бегунок;
• регулируем оба клапана на первом цилиндре (зазор 0,3 мм), проворачиваем пол-оборота двигателя по часовой стрелке (метки должны находиться внизу)
• регулируем оба клапана на втором цилиндре;
• проворачиваем еще пол-оборота (метки снова наверху и совпадают), регулируем клапана 4 цилиндра;
• делаем еще половину оборота коленвала (метки опять внизу) и производим регулировку на третьем цилиндре.

Закрываем клапанную крышку, запускаем двигатель и проверяем, как работает мотор. Регулировку клапанных зазоров на всех автомобилях ГАЗ производят с помощью специальных щупов, обычно они собраны в одном наборе.

Есть такое понятие как перекрытие клапанов, и при свободных клапанах первого цилиндра (в ВМТ) будут зажаты оба клапана 4-го цилиндра, а вот на втором и третьем по одному клапану останутся свободными. Поэтому регулировку можно сделать за два проворачивания коленчатого вала:

• выставляем ВМТ первого цилиндра, регулируем клапана 1-2-4-6, считая их от передней части мотора;
• делаем оборот коленвала и регулируем все остальные клапана (3-5-7-8).

В книгах рекомендуется регулировку проводить на холодную, на крайних клапанах (1 и 8) устанавливать зазор 0,35 мм, на остальных – 0,3 мм. Но на холодную регулировку производить нельзя – алюминиевые штанги с нагревом двигателя расширяются, и зазоры на горячем ДВС в клапанах уменьшаются. Практика показала, что наиболее оптимальный вариант – это регулировка на хорошо прогретом двигателе с зазорами 0,3 мм на всех клапанах. Кстати, точно также производится регулировка клапанных зазоров на машине ГАЗ 21 «Волга».

Величина зазоров в приводе клапанов:

Номер цилиндра	Клапан	Величина зазора, мм
1	Впускной

Выпускной

0,40 – 0,45

0,35 – 0,40

2
Впускной

Выпускной

0,40 – 0,45

0,40 – 0,45

3
Впускной

Выпускной

0,40 – 0,45

0,40 – 0,45

4
Впускной

Выпускной

0,40 – 0,45

0,35 – 0,40

Когда нужна регулировка клапанов

Детали механизма газораспределения открываются поочерёдно и в нужный момент. Контролирует их распредвал, надавливая своими кулачками на коромысла при вращении. Между выступами вала и элементами предусмотрены тепловые зазоры клапанов. Они призваны компенсировать физическое расширение металлических компонентов от нагревания — во время работы двигатель сильно греется. По сути, отрегулировать клапана на 402 двигателе, значит, изменить этот самый тепловой промежуток в большую или меньшую сторону.

Если элемент будет неплотно закрываться из-за температурного расширения, то фактически перестанет герметично закрывать камеру сгорания, не изолируя её от трактов. Если же клапан открывается с опозданием, это уже происходит по причине увеличения теплозазора и не только отрицательно воздействует на состоянии всего механизма, но и ухудшает подачу топливной смеси.

Периодичность регулировки прописана в руководстве к движку: делать это нужно каждые 10-15 тыс. км пробега. Такая короткая фаза между настройками объясняется конструктивной неудачностью мотора ЗМЗ-402. Распределительный вал здесь находится чересчур низко и периодически бряцает, а тяги толкателей слишком длинные. Кроме того, качество используемых деталей невысокое, что лишний раз увеличивает вибрационную нагрузку на ГРМ. Например, шестерня распредвала быстро отваливается, так как сделана из капрона. Правда, она защищена металлической втулкой, но эбонитовая шестерня, как на других моторах, смотрится куда надёжнее.

Описание

Двигатель УМЗ 417 – классический четырехцилиндровый силовой агрегат с рядным расположением цилиндров, поршни которого вращают один общий коленчатый вал.

Мотор оснащен карбюратором, контактным распределителем зажигания и механизмом газораспределения типа OHV с нижним расположением одного распределительного вала.

Корпус и головка блока цилиндров УМЗ 417 выполнены из алюминия. Гильзы, изготовленные из чугуна, посажены в блок через резиновые кольца, что снижает его прочность и является одним из главных недостатков конструкции этого силового агрегата.

В общем виде конструкция двигателя УМЗ 417 аналогична конструкции двигателя ЗМЗ 402 и представляет собой дальнейшее развитие УМЗ 414.

Отличается УМЗ 417 от 414 двигателя:

• увеличенной степенью сжатия;
• другим распределительным валом;
• увеличенными впускными клапанами.

В некоторых модификациях УМЗ 417 оснащался коленчатым валом от более позднего 421 мотора, который устанавливался без использования сальниковой набивки.

Что касается силового агрегата производства заволжского моторного завода (ЗМЗ 402), то здесь отличий еще меньше.

Существенным недостатком, который влияет на эксплуатационные характеристики мотора, является использование выпускного коллектора типа 4-1, что снижает его мощность на средних и высоких оборотах.

Все остальные составляющие – распределительный и коленчатый валы, поршни, шатуны, кольца, толкатели и штанги – одинаковы. Имеются отличия, которые носят косметический характер и на работу силового агрегата не влияют.

Среди большого количества модификаций двигателя УМЗ 417 основными считаются:

1. УМЗ 417.10 – устанавливался на автомобилях УАЗ 3151 (бензин А-76);
2. УМЗ 4175.10 – эксплуатируется на автомобилях «Газель». Обладает повышенной мощностью (98 л. с.) и имеет степень сжатия 8,2, что необходимо для использования бензина А-92;
3. УМЗ 4178.10 – наиболее распространенная модификация с двухкамерным карбюратором, позволяющая:

• Использовать головку блока цилиндров от мотора УМЗ 421, в которой установлены увеличенные выпускные клапана диаметром 39 мм (УМЗ 4178.10-10). Коленчатый вал в этой модификации вместо сальниковой набивки укомплектован сальником.
• Агрегатировать мотор, например гидроусилителем руля (УМЗ 4178.10-03) или диафрагменным сцеплением (УМЗ 4178.10-52).

ЗМЗ 402 регулировка клапанов своими руками (инструкция с видео и фото).

18.10.201918.10.2019 Добрый день. В сегодняшней статье я расскажу о том как осуществляется регулировка клапанов на ЗМЗ 402, в два этапа (так быстрее).

Для тех кто не любит читать, ниже приведено подробное видео:

Инструкция по регулировке клапанов.

Необходимый инструмент:

• отвертка.
• ключ рожковый (10,12,13,14).
• щупы измерительные на 0.35 и 0.45мм.

Необходимые запчасти и расходные материалы:

• прокладка клапанной крышки. (обязательно).
• герметик (если устанавливаете резиновую прокладку).
• шланг отвода картерных газов (если высох).
• шпильки, шайбы от умз 421, гайки, шайбы гровера (по желанию, если хотите убрать подтеки масла).

Как на змз-402 осуществляется регулировка клапанов?

Внимание — регулировка клапанов выполняется на холодном двигателе!

1. Снимаем клапанную крышку.
2. Подводим поршень в первом цилиндре верхней мёртвой точке такта сжатия.

Самый простой способ определить верхнюю мертвую в первом цилиндре — подвести метку на шкиве (демпфере) к отливке на передней крышке и сняв крышку трамблера убедиться, что бегунок смотрит на свечной провод идущий к первому цилиндру.

Общий порядок действий

Регулировка клапанов двигателя ЗМЗ-402 подразумевает поэтапное выполнение технически грамотных действий. Для начала нужно отсоединить все шланги, прикреплённые к крышке распределителя зажигания. Если трос акселератора присоединён к клапанной крышке, его также следует изолировать. Далее производится снятие крышки с помощью откручивания гаек. Некоторые модели карбюратора предполагают наличие воздушного фильтра, который тоже нужно отсоединить.

Топливные зазоры между клапанами и коромыслами двигателя ЗМЗ-402

На следующем этапе осуществляется снятие свечей зажигания и установка первого цилиндра в положение верхней мёртвой точки, регулируемое с помощью прокрутки коленвала. Регулирование клапанов производится в следующем порядке: номер 1, 2, 4, 6 проворачиваются по часовой стрелке до совпадения отметок, те же действия выполняются с клапанами под номерами 3, 5, 7, 8.

С помощью универсальных инструментов проверяется величина тепловых зазоров и производится закручивание клапанов гайками. Следующая стадия работы включает обратную сборку комплектующих – свечи зажигания, крышка с обновлённой прокладкой, воздушный фильтр и шланги устанавливаются на прежнее место. Завершающим этапом регулировки считается тестирование работы механизма.

Для проверки крепления тепловых зазоров стоит включить двигатель и пронаблюдать за показателями его работы. Если функционирование двигателя ЗМЗ-402 не сопровождается сильным шумом и вибрациями, значит регулировка тепловых зазоров клапанов проведена правильно.

Регулировка теплового зазора клапанов двигателя ЗМЗ-402

Видео по теме: Регулировка клапанов двигателя ЗМЗ-402

• https://swapmotor.ru/tehnicheskoe-obsluzhivanie/regulirovka-klapanov-dvigatelya-zmz-402.html
• https://remruk.info/poryadok-regulirovki-klapanov-402-dvigatel/
• https://specnavigator.ru/remont-zapchasti/regulirovka-klapanov-zmz-402.html

Величина тепловых зазоров

В официальном руководстве по обслуживанию ЗМЗ-402 тепловые зазоры впускных и выпускных клапанов определены в 0,40 мм. Однако такая регулировка подходит лишь для Газелей, которые постоянно возят тяжелые грузы. Из опыта известно, что уменьшение теплового зазора до 0,25–0,3 на впускных и выпускных клапанах позволяет увеличить приемистость и тяговитость двигателя, а также снизить расход топлива. Однако, это касается лишь спокойной езды. Если вы любите ездить быстро, резко стартуете или часто ездите по горам, то зазоры необходимо увеличить до 0,30–0,35, а в особо тяжелых случаях до 0,40.

Также необходимо увеличить зазоры до 0,40, если ГБЦ под 92-й бензин, а вы ездите на 76-м(80-м). И наоборот, если головка под АИ-76 (АИ-80), а вы заливаете АИ-92. Если же ГБЦ под 92-й бензин, а вы ездите на сжиженном природном газе (СПГ), то зазор должен быть 0,35 для впускных клапанов и 0,40–0,45 для выпускных. Использовать газ с ГБЦ под 76-й бензин нельзя, быстро прогорят поршня и клапаны.

Здрасти Всем. Замучил треск клапанов. Пробовал регулировать по книге, но метки на дембфере ( шкив коленвала) не совпали с первым целиндром. Как быть, что делать?Дано;ДВС-402Пробег-170000км.Выработка на каромыслах нет ( с Газели с пробегом 23000 км.)Штанги без задиров и следов трения.Да и объясните бесталковому. В книге написано :»…после регулировки 1-го целидра (впуск, выпуск) через один регулировать до 4-го цилиндра.Затем провернуть колено на 360 градусов». Получается поставить на то же место под первый цилидер? Простите заглупые вопросы, но всегда имел 405 мотор.Всем спасибо и пиво с меня

ГАЗ 31 2002, 92 л. с. — самостоятельный ремонт

Комментарии 12

Спасибо, пригодилось. В книге за 4 оборота по 180′ регулировка проводится, а тут оказывается и за 2 можно ))

палец вверх обеими руками! Настроил так клапан, мотор шепчет просто=) два дня ездил без магнитафона=)) слушал мотор!=))

так же на ЗМЗ выставлял кода собирал движки все там так делают и на 511 и на 513

Последний раз по этой схеме регулировал клапана. 4000 км уже проехал, полёт нормальный! Езжу на газу и 95-м.

Это интересно: Ремонт главного цилиндра сцепления ВАЗ 2107

вот и я ездил после такой регулировки все норм.

Явно это не по книге. Соглашусь, что надо ей пользоваться, но не совсем доверять, т.к. лишь тогда смог выставить клапана до состояния шелеста, когда уменьшил ВСЕ значения на 0,05, НО все же я делал по книге, то есть после настройки клапанов КАЖДОГО поршня прокручивал коленвал на 180. Вот в этом я не согласен, т.к. пробовал и по два поршня сразу настраивать, но надо по одному в обязательном порядке!

все может быть, но я делал по этой схеме, все работало на ура, клапанов не было слышно.)))

Явно это не по книге. Соглашусь, что надо ей пользоваться, но не совсем доверять, т.к. лишь тогда смог выставить клапана до состояния шелеста, когда уменьшил ВСЕ значения на 0,05, НО все же я делал по книге, то есть после настройки клапанов КАЖДОГО поршня прокручивал коленвал на 180. Вот в этом я не согласен, т.к. пробовал и по два поршня сразу настраивать, но надо по одному в обязательном порядке!

По книге! В мурзилке прилагаемой к машине, есть этот способ!

У меня не было написано в книге.

Регулировал буквально месяц назад, поэтому ошибиться не мог) Не факт, что книги одинаковые)

Как отрегулировать клапана на 402 двигателе, порядок регулировки

Клапана двигателя представляют собой важную составляющую системы двигателя внутреннего сгорания и непосредственно влияют на работоспособность мотора.

Главной задачей клапанов в процессе работы является обеспечение эффективного процесса сжигания смеси. Со временем в процессе работы при большом пробеге клапанам смещаются и ходят с посадочных мест.

Невооруженным глазом невозможно увидеть данные изменения (для того необходимо по меньшей мере вскрывать блок головки двигателя, а чтобы заметить какие либо изменения необходим специальный инструмент).

Проблемы от износа

Смещение клапанов с посадочных мест влечет за собой несколько негативных факторов:

• Увеличение расхода топлива из-за нестабильной работы и взаимодействия поршней и клапанов. В процессе смещения места клапан не так точно выполняет свою функцию общий коэффициент полезного действия снижается, вызывая механические потери в работе, что в свою очередь приводит к повышению топливного аппетита автомобиля;
• Увеличение естественного износа деталей двигателя. Детали выполненные из стали подвержены постоянному воздействию и со временем изнашиваются. Однако простимулировать процессы износа может неточность в постановке деталей и здесь ярким примером служат клапана. При увеличении необходимых зазоров износ увеличивается и соответственно общий ресурс двигателя сокращается.

Поэтому клапаны двигателя нуждаются в периодической регулировке, для того чтобы сохранять износостойкость всей системы автомобиля. В современных двигателях, оснащенных гидрокомпенсаторами процедура регулировки клапанов не требуется, 402 двигатель к такой серии не относится и требует периодической регулировки.

На видео- как отрегулировать клапана на 402 двигателе:

Процесс устранения зазоров

Процедура происходит в несколько этапов. Для ее проведения необходимо иметь специальный набор регулировочных шайб, набор ключей разной величины и несколько отверток:

• Процедура должна проводиться на холодном двигателе, так как при нагретом состоянии металл имеет свойство расширяться и произвести правильную настройку в таком случае проблематично;
• Также необходимо обесточить систему машины, сняв с аккумулятора минусовую клемму;
• Затем следует аккуратно установить рукоятку (ее еще называют заводной) в коленчатый вал (его храповик) во избежание поворотов этой детали;
• После этого нужно снять хомуты и резиновые патрубки, которые могут препятствовать доступу в системы двигателя – головке блока цилиндров. Эти патрубки снимаются при помощи ключей или отверток;
• После демонтажа патрубков следует снять клапанную крышку двигателя (она закреплена несколькими болтами);
• Затем с помощью заводной рукоятки необходимо прокрутить коленчатый вал до момента пока одни из поршней (ближний к бамперу) не достигнет верхней точки;
• При этом необходимо зафиксировать размеры зазоров в определенной последовательности – на 1 и 4 цилиндрах зазоры фиксируются на выпускных клапанах, на 2 и 3 цилиндрах в ином положении;
• Для регулировки непосредственно клапанов следует ослабить ключом (диаметр 14) гайку на механизме;
• Потом необходимо отсоединить регулировочный винт на 1 или 2 оборота;
• Вставить между коромыслом и стержнем щуп и завернуть винт регулировки до момента пока не пройдет люфт в щупе;

Сбор производится в обратной порядке (с затягиванием контргайки и проверкой зазора для надежности);

• В процедуре с впускным клапаном ситуация аналогична и полностью повторяется;
• Затем необходимо повернуть коленчатый вал на 180 градусов и производить проверку следующего цилиндра;
• После этого при повороте вала опять на 180 градусов можно приступать к регулировке последующего цилиндра и так далее;

Монтаж оставшегося оборудования производится в обратном порядке.

На видео- регулировка клапанов 402 двигатель в два приема:

Также существует более простой в производстве способ регулировки в два приёма. Для него необходимо:

С помощью метки провести первый цикл работ и отрегулировать 1,2,4,6 клапаны; Затем повернуть ручку на 360 градусов и отрегулировать 3,5,7,8 клапаны.

Такой способ несколько проще однако чреват возникновением проблем с запуском двигателя и повышением расхода топлива. Также такой способ из-за меньшей надежности может вызвать обрыв ремня ГРМ.

new2tuning.ru

402 двигатель ЗМЗ :: SYL.ru

Многие автолюбители сталкивались с тем, что в двигателе начинался металлический звон. Так сразу и не возможно понять, откуда берется непонятный и пугающий звук. Но если это касается непосредственно моторов Заволжского моторного завода, то причина достаточно простая — пора провести регулировку клапанного механизма.

Суть операции

Двигатель ЗМЗ-402 заслужил неплохую славу и пользуется уважением многих водителей. Причиной этому является ремонтоспособность, которая может поспорить даже с большинством моторов семейства ВАЗ. При этом запаса мощности и крутящего момента хватает и для «Волги», и для «ГАЗели».

Несмотря на вышеописанные преимущества, ЗМЗ имеет не самые удачные технические характеристики. В связи с нижним расположением распределительного вала, наличием длинных тяг толкателей увеличивается нагрузка на механизм ГРМ

Если же еще принять во внимание то, что качество деталей оставляет желать лучшего, то временной интервал проведения регулировок будет не особо большой

Регулировка клапана 402 двигателя производится примерно каждые 15 000 км с учетом бережности в работе силового агрегата, отсутствии резких стартов и без максимальной нагрузки. При эксплуатации автомобиля на низкой скорости, а также при перевозке тяжелых грузов, период регулировки уменьшается до 10 000 км. При условии использовании бензина, который не соответствует головке блока цилиндров, клапаны регулируют через 5000-6000 км пробега, тем самым снижая вероятность их прогорания.

Рекомендации к действию

Регулировка клапана 402 двигателя аналогична другим подобным, так как это устройство не является уникальным.

Согласно технической документации, а именно руководству по обслуживанию, зазоры для впускных и выпускных клапанов должны составлять 0,4 мм. Если проводится регулировка клапанов «ГАЗели», 402 двигатель будет вполне доволен такой настройкой. Так как машина предназначена для перевозки тяжелых грузов, то названная проблема возникает у нее довольно часто.

При регулировке клапанов УАЗа, 402 двигатель должен быть настроен на уменьшение расхода топлива, а это значит, что зазоры должны быть на уровне 0,25-0,3 мм, что также увеличит его приемистость.

Если же вы любитель быстрой езды, езды по горам или за пределами асфальтового покрытия – зазоры в 0,3-0,35 мм будут в самый раз.

При использовании несоответствующего для ГБЦ бензина (для примера, использование АИ-80 на ГБЦ под АИ-92) зазоры должны быть на уровне 0,4 мм.

Необходимые инструменты

Для проведения регулировки вам понадобятся:

1. Длинная головка на 10 мм и ключ-трещотка.
2. Ключи на 8,10,11,12,13 и 14 мм.
3. Плоская и крестовая отвертки.
4. Свечной ключ.
5. Щуп универсальный.

Порядок регулировки клапанов 402 двигателя

Порядок регулировки клапанов можно увидеть в таблице:

Тип клапана	№ цилиндра	I	II	III	IV
Впускной	1	5	4	7
Выпускной	2	3	6	8

Подробнее последовательность действий такова:

1. Отсоединение всех шлангов от клапанной крышки, снятие шланга опережения зажигания.
2. Откручивание 6 болтов, снятие клапанной крышки.
3. Выкручивание свечей.
4. Установка поршня цилиндра №1 в положение ВМТ. Производится совмещением третьей метки шкива коленчатого вала и прилива на двигателе (коленвал вращается при помощи стартера или вентилятора).
5. Снятие крышки трамблера, установка бегунка напротив контакта цилиндра №1.
6. Удерживая регулировочный винт, откручивается гайка, которая его фиксирует.
7. Измерение зазора. Если его показатели в норме – регулируется следующий клапан, если нет – регулируется этот.
8. Фиксация регулировочного винта гайкой.
9. Регулировка всех оставшихся клапанов в вышеописанном порядке.
10. Установка свечей и высоковольтных проводов.
11. Запуск двигателя, проверка подачи масла на коромысла. При отсутствии подачи масла необходимо ослабить гайку крепления оси коромысел.
12. Заглушка двигателя, установка клапанной крышки, подсоединение всех шлангов.
13. Запуск двигателя. Отсутствие всяческих звонов и цокота – признак правильной регулировки.

Нюансы при регулировке клапанов

В некоторых случаях все равно слышен стук, звон и прочие посторонние шумы, как бы не проводилась регулировка клапана. В 402 двигателе к этому могут приводить такие причины:

• изношенность кулачков распределительного вала;
• ось коромысел отработала свой ресурс;
• неравномерная работа носиков коромысел;
• изношенность толкателей;
• выработка сухарей пружин.

Решения данных проблем следующие:

• регулировка клапанов при помощи индикатора;
• замена распределительного вала;
• установка новых сухарей.

Вывод

Если вам необходимо совершить регулировку клапана, 402 двигатель не создаст серьезных проблем. При должной сноровке, данная операция пройдет успешно и без осложнений.

Подготовительные работы

Как отрегулировать клапана движка? Для начала: все работы в узле двигателя нужно проводить после охлаждения машины. Оставьте после поездки автомобиль на несколько часов в гараже, этого будет вполне достаточно. Перед тем как добраться до самих клапанов, предстоит частично разобрать узел и извлечь некоторые детали. Вот последовательность работ:

1. Отключаем клеммы аккумуляторной батареи.
2. Далее понадобится снять верхнюю крышку воздушного фильтра, открутить крепежи детали, отсоединить патрубок картера и шланг распределителя зажигания.
3. Извлекаем сам фильтр.
4. Аккуратно отключаем тягу дроссельной заслонки от карбюратора, затем то же самое проделываем с воздушной заслонкой.
5. Перед нами крышка отсека клапанов, осталось только снять ее, скрутив несколько креплений.

Порядок регулировки клапанов 402 двигатель

Клапана представляют собой важную составляющую газораспределительного механизма. Регулировка клапанов – одна из базовых настроек двигателя, от которой зависит срок эксплуатации различных деталей ГРМ. В случае неправильной регулировки повышается расход топлива, а работа мотора становится более шумной.

Подготовка к регулировке клапанов

Охладить мотор, подождав несколько часов после его последнего запуска. Отключить клеммы от АКБ. Снять воздушный фильтр (отсоединить крышку фильтра, снять элементы крепления, вентиляционный патрубок картера, а также шланг вакуумного регулятора трамблера). Демонтировать корпус воздушного фильтра. Отключить от карбюратора авто тяги дроссельной и воздушной заслонок. Открутить крышку клапанов и вытащить её.

Нюансы регулировки клапанов на автомобилях ГАЗ

Клапана не всегда поддаются регулировке, в некоторых случаях стук остается даже при установке рекомендуемых зазоров. Причин такого явления может быть несколько:

— изношены кулачки распредвала;

— ось, на которой стоят коромысла, имеет выработку;

— носики коромысел неравномерно сработались;

— сработались сухари пружин.

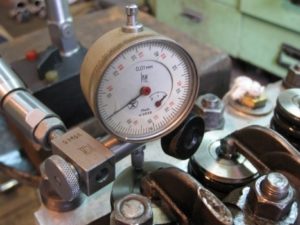

Если на пяточках коромысел есть выработка, хорошо отрегулировать клапана с помощью щупов не получится, в таком случае следует пользоваться индикатором.

Когда есть дефекты на кулачках распредвала, избавиться от клапанного стука не получится, даже если делать регулировку с помощью индикатора. В этом случае требуется только замена распределительного вала, и никакие регулировки здесь не помогут. Если сработались сухари пружин, отрегулировать зазоры также не удастся, так как коромысла будут упираться не в клапан, а в чашку клапанной пружины. Этот дефект можно устранить установкой новых сухарей.

Несмотря на то, что ЗМЗ-402 давно снят с производства, он пользуется большой любовь российских автолюбителей. Не слишком прожорливый, он отличается потрясающей ремонтопригодностью даже по сравнению с любыми моторами ВАЗ, а его крутящего момента и мощности вполне достаточно не только для Волги, но и для достаточно тяжелой Газели. В этой статье мы расскажем о том, в каком порядке регулируют клапаны этого мотора и откроем некоторые секреты, которые позволят вам улучшить его работу.

Инструкция по регулировке клапанов.

Необходимый инструмент:

• отвертка.
• ключ рожковый (10,12,13,14).
• щупы измерительные на 0.35 и 0.45мм.

Необходимые запчасти и расходные материалы:

• прокладка клапанной крышки. (обязательно).
• герметик (если устанавливаете резиновую прокладку).
• шланг отвода картерных газов (если высох).
• шпильки, шайбы от умз 421, гайки, шайбы гровера (по желанию, если хотите убрать подтеки масла).

Как на змз-402 осуществляется регулировка клапанов?

Внимание — регулировка клапанов выполняется на холодном двигателе!

1. Снимаем клапанную крышку.
2. Подводим поршень в первом цилиндре верхней мёртвой точке такта сжатия.

Самый простой способ определить верхнюю мертвую в первом цилиндре — подвести метку на шкиве (демпфере) к отливке на передней крышке и сняв крышку трамблера убедиться, что бегунок смотрит на свечной провод идущий к первому цилиндру.

По большому счету можно это и не делать, достаточно совместить метку, при снятой клапанной крышке поболтать толкатели чтобы понять какие свободны (на инжекторе так и делал).

Если вы не видите метку, верхнюю мертвую точку можно найти вывернув свечу из цилиндра и вставив ответртку в свечной канал провернуть коленчатый вал.

1. Регулируем выпускной клапан первого цилинда (0.35 мм.), выпускной клапан второго цилиндра (0.45мм), впускные клапаны первого и третьего цилиндров (0.45мм).
2. Проворачиваем коленчатый вал на 360 градусов (полный оборот т.е. снова ставим на эту-же метку)
3. Регулируем тепловой зазор выпускного клапана четвертого цилиндра (0.35 мм),выпускного клапана третьего цилиндра (0.45 мм), впускных клапанов второго и четвертого цилиндров (0.45 мм).
4. Закрываем клапанную крышку, собираем навесное оборудование.

Если после прогрева вы слышите подстукивание клапанов допустимо уменьшить тепловой зазор с 0.45мм до 0.4мм. уменьшать зазор крайних клапанов нежелательно (сильно увеличивается вероятность прогара).

Небольшой тюнинг.

Двигатель змз-402 широко известен своей способностью поливать маслом дорогу, порой, кажется, что масло может просачиваться через стенки блока. Именно поэтому я, в начале статьи, рекомендовал купить шпильки и шайбы от двигателя умз-421.

Ранее, когда я сам регулировал клапаны, всем автовладельцам я рекомендовал переделывать стандартное винтовое крепление клапанной крышки на шпильки и гайки от УМЗ.

Никакой сложности в переделке нет, всё устанавливается БОЛТ-ON.

1. За место винтов заворачивайте шпильки от УМЗ.
2. На них одеваете прокладку (лучше пробковую, я пришел к этой переделке так как так ее монтаж значительно ускоряется).
3. Устанавливаете на место клапанную крышку.
4. Последовательно устанавливаете шайбы от УАЗ, гроверы и закручивайте гайки.

• нет риска свернуть слабую резьбу в ГБЦ при установке клапанной крышки
• значительно сокращается течь масла, так как, благодаря шайбам от УМЗ, меньше деформируется клапанная крышка.
• упрощается установка пробковой прокладки.

Как часто необходимо регулировать клапаны?

Заводом-изготовителем установлен регламент по регулировке клапанного механизма — один раз 15.000 км, но, на практике, обычно клапана регулируют раз 40.000 км, или когда они застучат, в зависимости от того что случится раньше. При использовании гбо рекомендуется соблюдать регламент!

Особенности регулировки клапанов на змз-402 при установленном ГБО?

На тематических форумах часто можно найти рекомендацию — увеличить на 0,05 мм тепловой зазор для выпускных клапанов. в качестве обоснования увеличения теплового зазора, указывается повышенная температура горения газа.

делать это ни в коем случае не надо — разница в температуре выхлопа между бензином и газом не более 10%, вот вам наверное картинка:

Поверьте 10% в температуре выхлопа, это не существенная разница, а увеличенный зазор в клапанном механизме будет раздражать неприятным стуком, постоянно сбивающейся регулировкой и ускоренным износом.

Заключение.

На этом у меня сегодня всё. Я надеюсь что статья была вам полезна и полностью ответила на вопрос как на змз-402 осуществляется регулировка клапанов. если у вас остались вопросы или если вы хотите дополнить статью — пишите комментарии.

http://swapmotor.ru/tehnicheskoe-obsluzhivanie/regulirovka-klapanov-dvigatelya-zmz-402.htmlhttp://remruk.info/poryadok-regulirovki-klapanov-402-dvigatel/http://www.syl.ru/article/420291/regulirovka-klapana-dvigatel-zmzhttp://vipwash.ru/dvigatel/regulirovka-klapanov-na-402-dvigatele-zmzhttp://life-with-cars.ru/remont-v-garazhe/dvigatel/zmz-402-regulirovka-klapanov-svoimi-rukami-instruktsiya-s-video-i-foto/
