Как регулировать клапана на ладе калине 8 клапанный

Причины зажатых клапанов

Первый фактор наблюдается чаще всего на тех машинах, владельцы которых оснастили свое авто ГБО (газобаллонным оборудованием).

Слишком малый зазор

Как известно, у клапана есть тарелка – самая его широкая часть, которая находится непосредственно в камерах сгорания. С обратной стороны она прикреплена к головке блока цилиндров. По мере увеличения пробега автомобиля начинает изнашиваться фаска на поверхности тарелке и место крепления. В результате при поднятии штока толкатель прижимается к кулачку распределительного вала слишком плотно. Так происходит зажатие.

Подобное явление не несёт мотору ничего хорошего

Процессы

Последствия

Впускные элементы, в отличие от выпускных, имеют возможность охладиться новой порцией смеси топлива. Теплоотведение выпускных фактически отсутствует.

Увеличенные зазоры

Другая ситуация связана со слишком большими промежутками между клапаном и поршнем. По мере эксплуатации на шейках распределительного вала и на поверхности кулачков возникает естественный износ металла. Соответственно появляется увеличение значений зазоров. Если не проводить регулировку по регламенту, по очевидным причинам зазор будет увеличиваться ещё больше, в том числе от нагрузок ударной волны. Узнать об этом можно по характерному цоканью мотора даже после выхода на оптимальную рабочую температуру.

Постепенно фазы газораспределения начинают нарушаться, мощность силовой установки снижается. Происходит это из-за запоздалого открытия элементов впуска и выпуска. Топливовоздушная смесь поступает поздно, а отработанные газы не могут выходить полностью, в результате мотор начинает работать нестабильно, повышается шум и т. д.

Признаки необходимости регулировки клапанов ВАЗ 2190

После того, как двигатель прогревается по мере своей работы, то понятное дело его детали расширяются за счет выделения тепла. Таким образом, производители автомобилей устанавливают определенные зазоры газораспределительного механизма в холодном состоянии. Эти зазоры учитывают изменения размеров клапана во время нагревания. Если же клапана имеют неправильный зазор, то это чревато последствиями. Сразу же уменьшается эффективность работы силового агрегата и снижается срок эксплуатации некоторых деталей двигателя, в том числе самих клапанов. К примеру, если установлены малые размеры зазоров, то сам клапан и его седло будут пригорать. Когда же, установлены большие зазоры, то клапана открываются не полностью. Во второй случае общая мощность мотора заметно снижается и появляется характерный металлический стук. Завод-изготовитель ВАЗ 2190 рекомендует проводить контроль и регулировку клапанного механизма каждые 20-30 тысяч пробега.

Это интересно: Как слить охлаждающую жидкость (тосол) на ВАЗ-2110

Как отрегулировать клапаны?

Главный вопрос: как регулировать клапана. Для выполнения данной процедуры владельцу потребуется обзавестись следующим набором инструментальных средств, приспособлений и расходных компонентов:

• отвертками и плоскогубцами с удлиненными захватами;
• головками для откручивания болтов;
• трещоткой;
• набором щупов;
• воротком;
• шприцем для удаления излишков масла из ванночек головки;
• пинцетом для извлечения шайб;
• регулировочными шайбами разной размерности (толщины) и устройством для утопления клапанов.

Перед тем, как начнется регулировка клапанов, даем мотору возможность остыть (температура не более 20 градусов).

1. Не забываем о безопасности и снимаем клеммы с АКБ.
2. Демонтируем клапанную крышку с прокладкой.
3. Во время процедуры потребуется проворачивать коленчатый вал Лада Калина. Для облегчения данного действия рекомендуется выкрутить свечи, предварительно сняв с них наконечники высоковольтных кабелей.
4. Демонтируем крышку привода ГРМ.
5. Шприцем отбираем остатки масла из ванночек.
6. Устройство для утопления клапанов устанавливаем на шпильки крепления крышки мотора и фиксируем штатными гайками.
7. Вращая коленчатый вал (ключом за болт шкива или колесом с включенной 5-й передачей в коробке, предварительно вывесив бок машины), добиваемся положения ВМТ в 1-м цилиндре (правый крайний по ходу авто).
8. Из данного положения отворачиваем распределительный вал на угол в 40-50 градусов (на три зуба шкива).
9. Щупом замеряем величину зазора между тыльной поверхностью кулачков и шайбами 1-го (выпуск) и 3-го (впуск) клапанов (считаем от приводной шестерни вала). Щуп должен заходить в зазор с небольшим «натягом».
10. Когда величина зазора отличается от требуемого значения, то толкатель следует повернуть так, чтобы его паз оказался напротив «регулировщика».
11. С помощью приспособления производим утопление клапана, зафиксировав толкатель от проворачивания с помощью отвертки (ее вставляем в паз). Посредством фиксатора стопорим толкатель в его нижнем положении.
12. Извлечение шайбы осуществляем ранее указанным пинцетом.
13. Читаем маркировку на шайбе. Она свидетельствует о толщине. Если надпись стерлась – меряем микрометром.
14. Высчитываем требуемую толщину подлежащей установке шайбы по общеизвестной формуле, которая, кстати, отличается для впускных и выпускных клапанов.
15. Подбираем из набора новую шайбу, обладающую толщиной, близкой к значению, получившемуся при расчете (отклонение – плюс 0,05 мм).
16. Выбранную шайбу устанавливаем в посадочное место (в толкатель). При этом поверхность с маркировкой должна быть обращена вниз.
17. Поджав устройством толкатель (глубже утопив), извлекаем фиксатор.
18. Теперь переходим к регулировке следующей пары клапанов. Для этого вращаем коленвал до значения угла в 220-230 градусов и выполняем весь перечень указанных ранее регулировочных действий с клапанами: 5-й (выпуск) и 2-й (впуск).

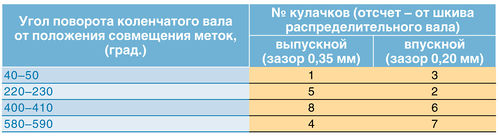

Алгоритм манипуляций для двух оставшихся пар клапанов в зависимости от угла поворота коленчатого вала в авто Лада Калина выглядит следующим образом:

• угол в 400-410 градусов: 8-й клапан (выпуск) и 6-й (впуск);
• угол поворота в 580-590 градусов: 4-й (выпуск) и 7-й (впуск).

Для уверенности в корректности регулировки можно заново выполнить весь цикл проворачивания вала с контрольным замером величин зазоров. Заметим, что их значение для выпускной группы клапанов равно 0,3 мм, а для впускных – 0,2 мм.

Регулировка тепловых зазоров в приводе клапанов газораспределительного механизма

Регулировку тепловых зазоров в приводе клапанов газораспределительного механизма двигателя выполняем в соответствии с регламентом технического обслуживания через каждые 30 тыс. км пробега. Операции проводим на холодном двигателе.

Крестообразной отверткой ослабляем затяжку хомута крепления шланга подвода картерных газов к крышке головки блока цилиндров…

…и снимаем шланг с патрубка крышки.

Крестообразной отверткой ослабляем затяжку хомута крепления шланга (основного контура системы вентиляции картера)…

…и снимаем шланг с патрубка крышки головки блока цилиндров. Аналогично ослабляем затяжку хомута крепления шланга (контура холостого хода системы вентиляции картера)…

…и снимаем шланг с патрубка крышки головки блока цилиндров.

Головкой «на 10» отворачиваем три гайки крепления кронштейна ресивера…

…и снимаем кронштейн.

Две шпильки крепления кронштейна к ресиверу вворачиваются в закладные гайки, установленные в пазах ресивера.

Головкой «на 10» отворачиваем две колпачковые гайки крепления крышки головки блока цилиндров.

Снимаем со шпильки металлическую шайбу…

…и резиновую втулку. Аналогично снимаем детали крепления крышки с другой шпильки.

Снимаем крышку головки блока цилиндров. Снимаем переднюю верхнюю крышку ремня привода ГРМ (см. «Проверка состояния и замена ремня привода газораспределительного механизма»). Порядок проверки и регулировки зазоров в механизме привода клапанов следующий. Поворачиваем коленчатый вал за болт крепления шкива привода генератора по часовой стрелке до совмещения установочных меток на зубчатом шкиве распределительного вала и задней крышке ремня привода ГРМ (см. «Проверка состояния и замена ремня привода газораспределительного механизма»). Затем доворачиваем коленчатый вал по часовой стрелке еще на 40–50° (2,5–3 зуба на шкиве распределительного вала). В этом положении валов проверяем набором щупов зазоры (между регулировочными шайбами толкателей и кулачками) у первого…

…и третьего кулачков распределительного вала. Зазор между кулачками распределительного вала и регулировочными шайбами должен быть 0,20 мм для впускных клапанов и 0,35 мм – для выпускных. Допуск на зазоры для всех кулачков составляет ±0,05 мм. Зазор равен толщине щупа, который входит между кулачками и шайбой с легким защемлением. Если зазор отличается от нормы…

…то на шпильки корпусов подшипников распределительного вала устанавливаем приспособление для регулировки клапанов.

Разворачиваем толкатель так, чтобы прорезь в его верхней части была обращена вперед (по ходу автомобиля). Вводим «клык» приспособления между кулачком и шайбой (см. рис. ниже).

Утапливание толкателя клапана при замене регулировочной шайбы: 1 – приспособление; 2 – толкатель

Нажимая вниз на рычаг приспособления, утапливаем «клыком» толкатель…

…и устанавливаем между краем толкателя и распределительным валом фиксатор, который удерживает толкатель в нижнем положении.

Фиксирование толкателя клапана при замене регулировочной шайбы: 1 – фиксатор; 2 – регулировочная шайба Переводим рычаг приспособления в верхнее положение.

Пинцетом через прорезь поддеваем и извлекаем регулировочную шайбу. При отсутствии приспособления для регулировки клапанов можно воспользоваться двумя отвертками. Мощной отверткой, опираясь на кулачок, отжимаем толкатель вниз. Вставив ребро другой отвертки (с шириной лезвия не менее 10 мм) между краем толкателя и распределительным валом, фиксируем толкатель и вынимаем пинцетом регулировочную шайбу. Зазор регулируем подбором регулировочной шайбы с требуемой толщиной.

Для этого микрометром измеряем толщину извлеченной шайбы. Толщину новой регулировочной шайбы определяем по формуле: Н = В+ (А–С), мм, где А – замеренный зазор; В – толщина извлеченной шайбы; С – номинальный зазор; Н – толщина новой шайбы. Толщина новой шайбы маркируется на ее поверхности электрографом. Новую шайбу устанавливаем в толкатель маркировкой вниз и убираем фиксатор. Еще раз проверяем зазор. При правильной регулировке щуп толщиной 0,20 или 0,35 мм должен входить в зазор с легким защемлением. Последовательно поворачивая коленчатый вал на пол-оборота, проверяем и при необходимости регулируем зазоры других клапанов в последовательности, указанной в таблице:

Сборку двигателя проводим в обратной последовательности. Перед установкой крышки головки блока цилиндров…

…заменяем ее уплотнительную прокладку новой.

Регулировка зазоров клапанов

Любой двигатель, установленный на “Лада Калину” обязательно должен регулироваться. Отличие регулировки заключается в порядке измерения величины теплового зазора. Все замеры проводятся, только когда клапана полностью закрыты. При регулировке вращение коленчатого вала двигателя происходит в сторону поворота часовой стрелки.

Для регулировки нужно иметь следующий инструмент:

• Головки для откручивания болтов;
• Вороток;
• Трещотку;
• Шприц, чтобы удалить масло;
• Отвертки;
• Специальное приспособление, которым утапливаются клапаны;
• Щупы;
• Пинцет;
• Длинногубцы;
• Шайбы регулировочные.

Затем снимается крышка, закрывающая ремень ГРМ. Выворачиваются свечи. Двигатель в этом случае будет легче проворачиваться. Головку нужно освободить от масла. Работу облегчит шприц. Распределительный вал должен иметь кулачки без выработки. В случае повреждения его необходимо заменить. К шпилькам, крепления клапанной крышки прикручивается приспособление, при помощи которого утапливают клапаны.

Проверяются зазоры, сначала первого кулачка, затем третьего. Размер щупа должен варьироваться в интервале 0,2 – 0,35 мм. В случае свободного прохождения щупа, требуется замена шайбы. Подцепить ее из толкателей и легко удалить нужно через специальный паз, сделанный в верхней кромке. Чтобы обнаружить паз нужно просто повернуть толкатель.

В случае нормальной регулировки, вхождение щупа в зазор происходит с легким усилием. Вновь вращают коленчатый вал, до следующего совпадения метки. Вращение должно проводиться под 90 градусов. После каждого поворота коленчатого вала, делается регулировка всех оставшихся зазоров, придерживаясь конкретной последовательности. Когда настройка закончена, нужно залить масло, заменить прокладку под клапанной крышкой, установить крышку клапанов и ремня.

В принципе, операция связанная с настройкой клапанов, “Лада Калины” достаточно простая операция. Если следовать вышеописанной последовательности, то такую работу сможет выполнить даже начинающий автолюбитель, своими руками. Если работа была сделано правильно и был соблюден точный порядок регулирования, то газораспределительный механизм “Лада Калины” будет отлично работать. Правильная регулировка позволяет проехать более 50 000 км без дополнительных работ.

Регулировка тепловых зазоров в клапанном механизме двигателя

Замер и регулировку зазоров прово­дим на холодном двигателе. Снимаем экран двигателя. Отсоединяем трос привода дроссель­ной заслонки от сектора дроссельно­го узла (см. «Замена троса привода дроссельной заслонки»). Отвернув три гайки крепления, сни­маем кронштейн троса привода дрос­сельной заслонки и отводим крон­штейн с тросом в сторону (см. «Сня­тие ресивера»).

Крестообразной отверткой ослаб­ляем затяжку хомута нижнего шланга вентиляции картера. . и снимаем шланг с патрубка крыш­ки головки блока цилиндров.

Крестообразной отверткой ослаб­ляем затяжку хомута шланга вен­тиляции картера (основной кон­тур). . и снимаем шланг с патрубка крышки головки блока цилиндров

Крестообразной отверткой ослаб­ляем затяжку хомута шланга вен­тиляции картера (контур холосто­го хода). . и отсоединяем шланг от патрубка крышки головки блока цилиндров

Ключом «на 10» отворачиваем две гайки крепления крышки го­ловки блока цилиндров. . и снимаем шайбы.

Снимаем две резиновые втулки.

Снимаем крышку головки блока цилиндров. Снимаем переднюю крышку ремня привода ГРМ (см. «Проверка со­стояния и замена ремня привода газораспределительного механизма»). Порядок проверки и регулировки за­ зоров в механизме привода клапа­нов следующий. Поворачиваем коленчатый вал за болт крепления шкива привода ге­нератора по часовой стрелке до совмещения установочных меток на зубчатом шкиве распредели­тельного вала и задней крышке ремня привода ГРМ (см. «Проверка состояния и замена ремня привода газораспределительного механиз­ма»). Затем доворачиваем коленчатый вал по часовой стрелке еще на 40-50° (2,5-3 зуба на шкиве распредели­тельного вала). В этом положении валов проверяем набором щупов зазоры у первого..

. и третьего кулачков распреде­лительного вала. Зазор между кулачками распредели­тельного вала и регулировочными шайбами должен быть 0,20 мм для впускных клапанов и 0,35 мм — для выпускных. Допуск на зазоры для всех кулачков составляет ±0,05 мм Если зазор отличается от нормы..

. то на шпильки корпусов под­шипников распределительного ва­ла устанавливаем приспособление для регулировки клапанов.

Зазор в клапанах на что влияет? С гремящими или с чересчур зажатыми-хуже? Двигатель ЗМЗ-402.

Вопрос-ГДЕ правда-насколько страшны брякающие клапана? И вообще, НА ЧТО зазор клапанов влияет? НА ЧТО похожи вышеописанные симптомы? Или опять «мерещится муть всякая-для автопрома РФ-это норма»? Бензин-дрянь, может только в качестве бенза вся причина быть?
Спасибо.

20 %100 руб

Ентому источнику на ВАЗ 2107 я бы не доверял, раз он до такого состояния машину довел, да и нет в ГРМ ВАЗа коромысел, и ни коим образом топливо туда хлестать не может, ибо поршни засасывают его в цилиндры, а не под клапанную крышку. Также философские рассуждения о том, что хуже зажатые клапана или большой зазор не имеют смысла, ибо и то и другое весьма хреново, как для правильной работы двигателя, так и для ресурса собственно клапанов. Короче вывод такой: клапана регулировать непременно, заодно желательно сделать ревизию механизма газораспределения, проверить наличие повышенных зазоров коромысел, целостность штанг-толкателей (бывает стальные наконечники отскакивают у них)…

Порядок регулировки

Порядок регулировки клапанов на всех модификациях 8 клапанного ваза одинаков. Различия есть только у инжекторных автомобилей гранта, калина 2 с грантовским двигателем. У них облегченная поршневая группа и металлокерамические седла. В связи с этим зазоры отличаются в большую сторону на 0,05 мм. Зная порядок и схему регулировки, можно и своими руками настроить клапана. Минус в отсутствии набора и комплекта шайб для регулировки. Каждый раз ездить на рынок за ними накладно, и покупать весь диапазон тоже.

Приведем подробную схему регулировки клапанов ваз 2108, 2109, 2114, 2115

1. Для начала нужно остудить двигатель. Можно применить дополнительный вентилятор охлаждения от любого автомобиля ваз. Поставить его сверху так чтобы обдув был в сторону ДВС и включить питание 12 В;
2. При регулировке 8 клапанных двигателей (11186, 11113 ока, 1118, 1111) с механическим дроссельным узлом, открутить тросик газа от ресивера впускного коллектора;
3. Разобрать клапанную крышку, боковой кожух ремня ГРМ. Отстыковать шланг сапуна большой и малый, идущий на патрубок дроссельного узла;
4. Выкачать масло около стаканов клапанов с помощью шприца или груши. Удобнее всего применять обычный медицинский шприц с силиконовым белым шлангом на конце;
5. Установить устройство для регулировки — рейку для нажатия на клапан, еще называют — линейка;
6. Поставить первое положение для регулировки. Повернуть распределительный вал по часовой стрелке на метку и довернуть 2-3 зуба. У автомобилей с облегченной поршневой группой (гранта, калина 2, приора) крутить строго за коленчатый вал. Если поворачивать за распредвал, ремень ГРМ может проскочить, и, если этого не заметить и завезти двигатель клапана погнуться;
7. Отрегулировать в следующей последовательности: 1 выпускной и 3 впускной кл;
8. Повернуть распредвал на 90 градусов. Отрегулировать 5 выпускной и 2 впускной кл;
9. Повернуть на 90 градусов. Отрегулировать 8 выпускной и 6 впускной кл;
10. Делаем последний поворот на 90 градусов и регулируем 4 выпускной и 7 впускной кл;
11. Собираем в обратном порядке. Прокладку под клапанную крышку ставим новую, во избежание течи масла наружу.
12. На карбюраторных моторах все проводиться в аналогичном порядке. Вначале нужно открутить корпус фильтра и трос подсоса. Периодичность такая же как на инжекторе 30000 км.

Проверку зазоров также требуется проводить после ремонта ГБЦ. Особенно после замены направляющих. При замене втулок седла зенкуются специальным инструментом и заведомо утапливаются в головку. Соответственно нужно соблюдать очередность, выставить оптимальные зазоры и повторить после 1000 км пробега.

Регулировка 8кл двигателя под газ дает увеличение срока пробега между настройкой. Если двигатель не предназначен работать на газобаллонном оборудовании, седла и клапана будут быстро прогорать, и чтобы хоть как-то продлить срок службы, зазоры следует делать чуть больше стандартных. Обычно делают +0,05 мм. Если зазор не выставляется, то есть не разжимается, значит седло утопилось на приличное расстояние в головку. В таком случае нужно замерить на сколько нужно увеличить зазор, разобрать ГБЦ и подпилить торец клапана. Вторым вариантом будет замена седла или самой головки блока цилиндров.

Как выполняют регулировку клапанов

Чтобы произвести регулировку клапанов Калина, необходим набор нужных инструментов:

• несколько отверток и длинногубцы;
• головки, чтобы откручивать болты;
• вороток, щупы и трещотка;
• пинцет и шприц, который понадобится, чтобы удалить излишки масла;
• регулировочные шайбы и приспособление, чтобы аккуратно утопить клапаны.

Начинать нужно с проверки двигателя: он должен быть холодным. 20° — подходящая температура, чтобы зазоры были выставлены отлично.

Замена клапанов происходит после того, как снята клапанная крышка, т. е. изымаются болты крепления, свечи выкручиваются, чтобы двигатель лучше проворачивался, а распределительный и коленчатый валы выставлены по меткам. Распредвал должен содержать кулачки без выработки. Головка обязана быть без масла, лучше использовать шприц. К шпилькам нужно прикрепить приспособление, чтобы утопить клапаны.

Затем поршни I и IV цилиндров должны зафиксироваться в верхней точке. Есть несколько методов, один из них состоит в том, что коленчатый вал не потребуется прокручивать 3 раза и регулируя только 2 зазора, а за один оборот возможно отрегулировать 4.

Нужна предельная внимательность: обязательно четыре кулачка распредвала будут находиться в положении, поднятом от клапана, вот в этом месте и нужно измерить зазоры. Обычно это — I, II, III, V клапаны. Если зазоры отличны от номинальных, нужна регулировка, а помогут шайба и формула, с помощью которой можно узнать ее толщину, суммировав толщину снятой шайбы, номинальный зазор и зазор измененный.

Регулировочные шайбы, которые находятся в автомобиле Лада Калина, удаляются, на их шпильки крышки надевается планка. Ее укрепляют гайками. Теперь требуется утопить клапан — обязательно до упора. В то же время упорный рычажок вставляется под распредвал. Это нужно сделать, чтобы толкатель в нажатом состоянии удерживался. Прорезь на толкателе должна в это время находиться спереди, тогда легче поддевать и вытаскивать шайбу. Здесь пригодятся длинногубцы.

Оставшиеся 4 клапана требуют такой регулировки. Коленчатый вал проворачивается на один поворот под 90°, пока не совпадут мерки, и все повторяется, как и первый раз. Если отрегулировано грамотно, то щуп в зазор войдет свободно, без напряжения.

Затем устанавливаются на место свечи, заливается масло, прокладку, находящуюся под крышкой клапана, придется заменить, закрепить крышку. Датчики на Калине должны показать правильную работу всех механизмов. Теперь можно отправляться в дорогу на любимом автомобиле.

назад Как осуществляется замена воздушного фильтра на Ладе Калина?

Вперед Замена салонного фильтра Лады Калины

Тегиинструкция, клапан, регулировка

Для чего необходима регулировка?

От корректно выполненной процедуры зависит:

• бесперебойное функционирование мотора LADA Kalina (работа с пониженным уровнем шума в ГРМ, отсутствие ошибок датчика распределительного вала);
• снижение топливного потребления до уровня, близкого к регламентированному производителем;
• меньший износ кулачков распределительного вала и взаимодействующих с ними толкателей.
• чистота камер сгорания и тарелок клапанов из-за отсутствия нагара.

Регулировка клапанов в машине Лада Калина должна проводиться при периодическом пробеге, равном 20 тыс. км или немногим более.

Пренебрегать данной процедурой не рекомендуется, поскольку происходит изменение регламентной величины зазоров у клапанов контуров впуска и выпуска. Это обстоятельство провоцирует неплотное прилегание клапанных тарелок к посадочным седлам, что неизбежно приводит к образованию нагара, неполному сгоранию топлива, повреждению тарелок с последующим прогаром и прочим неприятностям в ГРМ в модели LADA Kalina. Как видно, при отсутствии требуемых зазоров наблюдается нарушение корректного функционирования мотора в целом, а единственным безобидным моментом здесь является акустический дискомфорт владельца из-за увеличенной шумности ГРМ.

Заметим, что регулировки механизма клапанов требует 8 клапанный моторов машин Лада Калина.

Полезные советы

Чтобы облегчить процесс ремонта в темном гараже, может приходиться фонарик для создания дополнительного освещения. Для охлаждения мотора автовладельцы используют охлаждающий встроенный вентилятор, для чего предварительно отключается разъем с температурным сенсором, находящийся неподалеку от термостата. Регулировка на более современных моделях Lada Granta не производится, чтобы усовершенствовать работу автомобиля, необходима только замена клапанов на Гранте с 16 клапанами.

Более подробно разобраться с процессом регулировки поможет видео с пошаговой инструкцией.

Положительные и отрицательные стороны различных модификаций двигателей

8 клапанов; объем 1,6 литра

Двигатель хорошо знаком автолюбителям. Его качества и надежность не вызывают никаких сомнений. Положительные стороны двигателя:

• Его регулируют практически в каждом автосервисе;
• Нет проблем с покупкой запасных частей;
• В случае обрыва ремня, клапан не «встречается» с поршнем. Не происходит поломки;
• Отличная тяга при включенной низкой передаче.

К негативным сторонам можно отнести:

• Высокая шумность и повышенная вибрация при работе;
• Необходима постоянная регулировка клапанов;
• Машина с таким двигателем не комплектуется кондиционером.

16 клапанов; объем 1,4 литра

Положительные стороны двигателя:

• Самый низкий расход топлива;
• Бесшумность и отсутствие вибрации при работе;
• Способен быстро разогнать автомобиль;
• Не нужно регулировать клапана.

Отрицательной стороной можно назвать:

• Если внезапно порвется ремень, происходит загиб клапанов о поршни. При этом, дополнительно, кроме клапанов, придется менять всю поршневую группу;
• После 40 000 км пробега, увеличивается расход масла.

16 клапанов; объем 1,6 литра

Положительные стороны двигателя:

• Работает очень тихо;
• Отсутствует вибрация;
• Самый сильный двигатель;
• Регулировка клапанов не требуется.

К негативной стороне можно отнести:

загиб клапанов при внезапном обрыве ремня.

Регулировка тепловых зазоров клапанов на Калине 1,6 8-кл.

Сразу стоит иметь ввиду, что данную операцию необходимо проводить строго на холодном двигателе. То есть, его температура должна быть около 20 градусов. В противном случае зазоры будут выставлены неверно! Проверено на личном опыте.

Первым делом необходимо снять клапанную крышку, а также выставить распредвал и коленчатый вал двигателя по меткам. Подробно об этом написано в этой статье: Выставление ГРМ по меткам. При выставлении поршень 1-го или 4-го цилиндра находится в верхней мертвой точке (ВМТ).

Я буду показывать порядок регулировки в два приема, а не в четыре, как написано во многих руководствах. Такой метод описан в журнале «За Рулем» а также описан в официальном руководстве от издательства «Третий Рим». Суть данного метода в том, чтобы не прокручивать коленчатый вал 3 раза регулируя по два клапана, а повернув всего один раз, регулировать сразу по 4 клапана. Более подробно опишу по ходу дела.

Итак, смотрим на кулачки распредвала, и те 4 из них, которые подняты в данный момент вверх от клапана, там и замеряем зазоры. Это будут 1,2,3 и 5 клапана.

Для впускных клапанов допустимый тепловой зазор должен быть 0,20 (+-0,05) мм, а для выпускных 0,35 (+-0,05) мм. Если кто не знает расположение, то оно следующее, если считать слева направо: выпуск-впуск, впуск-выпуск и т.д. Если зазоры отличаются от номинальных, необходимо произвести регулировку с помощью шайб. Толщину H подбираем по формуле: H = B+A-C, где B-толщина старой шайбы, А — измеренный зазор, С — номинальный зазор

Теперь более подробно о процессе извлечения регулировочных шайб Калины. Одеваем планку на шпильки клапанной крышки и фиксируем ее гайками:

После этого рычагом механизма необходимо утопить нужный клапан до самого конца, и в это время вставить упорный рычажок под распредвал, чтобы он удерживал толкатель в нажатом состоянии:

Обратите внимание, что прорезь на толкателе должна находиться спереди, чтобы вам удобно было поддевать и вынимать шайбу. Идеальным инструментом для этого являются длинногубцы:

Затем, когда у вас есть подходящая по толщине новая шайба, сразу вставляем ее на прежнее место:

После чего рычагом придавливаем ее, чтобы он села на место. И разумеется, перед этим вынимаем упорный фиксатор толкателя.

Теперь когда с 4-мя клапанами справились и добились номинальных значений, приступаем к регулировке остальных: 4, 6, 7 и 8 клапанов. Для этого поворачиваем коленчатый вал двигателя на 1 оборот (смотрите по метке на маховике), или же на пол оборота распредвала. Повторяем аналогичную процедуру на втором приеме.

Регулировка зазоров клапанов

Она осуществляется только на холодном двигателе: оптимальная температура окружающей среды +20 градусов. Заранее приготовьте:

• узконосые пассатижи;
• плоскую отвертку;
• головки;
• шприц для удаления масла;
• пинцет;
• рассухариватель клапанов (приспособление);
• щуп (0,2 и 0,35 мм);
• регулировочные шайбы.

Выверните болты, крепящие клапанную крышку, снимите ее и выверните свечи зажигания. Заодно осмотрите кулачки распредвала, чтобы убедиться в отсутствии выработки. Далее с помощью шприца удалите из головки масло. Прикрепите к шпилькам приспособление для утопления клапанов. Следующие этапы:

1. Проверните коленвал и добейтесь совпадения меток на крышке ГРМ и шкиве совпали. Далее поверните вал еще на три зуба шкива.
2. Щупом на 0,2 мм (впускной) и 0,35 мм (выпускной) проверьте зазоры. Для справки: чтобы определить, где впускные, а где выпускные клапаны, считайте слева направо: выпуск-впуск, впуск-выпуск и так далее. Регулировочные шайбы нужно заменить при легком прохождении щупа. Для этого опустите клапан вниз, используя приспособление, одновременно удерживая толкатель от проворачивания с помощью плоской отвертки.
3. Закрепите толкатель внизу и пинцетом извлеките старую шайбу и установите подходящую новую.
4. Удалите фиксатор и снова проверьте зазор: щуп должен проходить с небольшим усилием.

Порядок регулировки: 1 выпуск – 2 впуск, 5 выпуск – 2 впуск, 8 выпуск – 6 впуск, 4 выпуск – 7 впуск.
