Ремонт мостов на уаз 469

Нюансы монтажа и регулировки

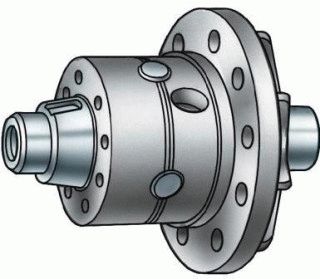

Сборка (схема) дифференциальной конструкции привода проводится следующим образом.

1. Присоединение обеих коробок сателлитов в зависимости от корпусного порядкового номера.
2. В левую коробку сателлитов вставляется крестовина.
3. Сборную шестерню поместить в левую коробку.
4. Трансмиссионным маслом смазать единицы дифференциала (шестеренки полуосей, сателлиты, оси, упорные шайбы).
5. Шейки шестереночных колец полуосей зафиксировать опорными шайбами.
6. Сателлиты обязательно укрепить на оси разъединенного крестовика.
7. Те же действия провести с правой коробкой.
8. Затянуть части коробок, ввести ведомое колесо базовой передачи.

Мастер перебирает агрегат

Шестерики полуосей монтированного дифференциала провернуть с помощью шлицов с усилием не более 59 Н. Регулировка элементов конструкции привода проводится при их замене.

1. Внутренние кольца подшипниковых узлов дифференциала закрепить на шейки, торцевой люфт между коробкой и кольцами должен приблизиться к величине в 3,5-4,0 мм.
2. Установленный сборный дифференциал закрывается автопрокладкой, колпачком резервуара. Прикатать подшипники для установки правильного положения. Закрепить запор теплообменника.

Монтаж и регуляция шарикоподшипников проводящего шестерика заднего преобразователя.

1. Фиксация элементов направляющей на основную шестерню.
2. Притирка хвостового конца с элементом направляющей.
3. Расположение распорки и прокладок сборного узла роликов между внутренними кольцами.
4. Основной крепеж регулировочного кольца главной шестеренки.

Все промежуточные действия, кернение показывает схема на рис. 2. Данная схема наиболее подробно описывает все нюансы.

1. При наладке головного сборного шестереночного колеса не должно быть продольного люфта, пружинный динамометр покажет усилие. Показатели для новых деталей — 15-30 Н, для приработанных — 20-35 Н. Чтобы уменьшить натяжение при установке подшипников, можно добавить прокладки. Чтобы увеличить — убрать.
2. Корректировка подошла к концу, все части закрепляем на свои места, качественно зашплинтовываем.

Настройка люфта и расположение шестеренки центральной передачи проводятся так.

1. В теплообменник устанавливается потенциал с отлаженными сборными роликоподшипниками, прокладка их разъединения с крышкой, укрепленной болтом.
2. Выставляется расстояние между обоими зубчиками: 0,2-0,6 мм. Регулировка люфта происходит с зачетом числа сальников ведомой шестерни: при уменьшении их количества необходимо увеличение зазора, и наоборот. При перестановке прокладок натяг элементов потенциала не нарушится лишь тогда, когда не меняется численность прокладок.
3. Схема зацепления шестереночных колес по пятну контакта приведена на рис. 3.

Увеличение срока эксплуатации конструкции

Существует несколько способов увеличить период службы конструкции УАЗ. Наличие у автомобиля переднего моста предъявляет к эксплуатации особые требования. Если контролировать и в нужный момент отключать ступицы полуосей и колес, это поможет повысить ресурс деталей механизма при выключенном переднем приводе. Для предотвращения механического повреждения комплектующих привода включают после муфт. После перехода с бездорожья на шоссе следует сразу переключиться на задний привод. Другая причина, способствующая быстрому износу резины, — постоянно работающие муфты.

Техническое обслуживание машины должно отвечать ряду требований:

1. Периодичность.
2. Регулярная проверка главных узлов и механизмов.
3. Своевременная замена изношенных деталей.
4. Контроль уровня масла и иных жидкостей.
5. Проверка и регулировка ступичных подшипников.
6. Контроль функциональности компонентов осевого зазора главной шестерни.
7. Использование качественных расходных материалов и смесей.

Регулярность в техническом обслуживании, бережная эксплуатация и следование рекомендациям производителя — залог долгой и надежной работы транспорта.

Про УАЗик

Устройство данного узла

Советский внедорожник УАЗ 469, выпускавшийся Ульяновским автозаводом, по-своему уникален. Схема заднего моста машины представлена на рис. 1. Конструкция включает следующие ключевые узлы и агрегаты:

• 1 — защитный перекрыватель;
• 2 — роликоподшипник дифференциального устройства;
• 3, 8 — корректировочные автопрокладки;
• 4 — хвостовая часть опоры ведущей шестерни;
• 5 — корректировочное кольцо;
• 6 — маслоотгонный держатель;
• 7 — гайка;
• 9 — передний шестерик заднего моста;
• 10 — головная подшипниковая опора;
• 11 — гидроупорная шайба полуоси шестереночного колеса;
• 12 — шестереночный элемент.

Как включить передний мост на УАЗ

Включение переднего механизма может потребоваться при необходимости свернуть с асфальтированного дорожного полотна на проселочную дорогу или рельеф с ухабами и грязью. В новых условиях задний привод не справится с трудностями. Включенный передний привод — средство решения возникшей проблемы.

1. Остановить машину и проконтролировать функционирование муфты быстрого запуска передних колес. Она включается поворотом колес по часовой стрелке до упора.
2. Перевести крайний с права рычаг вперед для перехода передних колес в статус ведущих. Теперь их вращение будет равноценно задним.

Если в процессе езды состояние дороги ухудшается, продолжать движение становится все сложнее, двигатель глохнет, необходимо остановить транспорт и подключить пониженную передачу. Для этого потребуется перевести средний рычаг назад. На пониженной передаче доступны все 4 скорости, а вождение снова становится легким и ровным.

После преодоления бездорожья сразу лучше поставить средний рычаг в исходное положение, перевести раздаточную коробку передач на повышенный уровень. На шоссе рекомендуется останавливать передний привод и муфты быстрого включения для экономии топлива на 2 л. Мероприятия способствуют снижению уровня шума во время вождения.

Как проверить правильность сделанной работы

Базовая проверка работоспособности моста производится путем замера температуры картера. Автомобиль должен проехать по сухой дороге 25-30 км, для проверки степени нагрева используется электронный термометр. Завод допускает повышение температуры картера около мест установки подшипниковых опор хвостовика до 90°С. Для грубой оценки степени нагрева может использоваться вода: нанесенная на корпус моста жидкость не должна вскипать. При повышенной температуре проводится повторная регулировка осевого зазора в подшипниковых опорах.

В процессе работы не допускается повышенный шум, который возникает из-за зазора между шестернями и смещения пятна контакта. В процессе притирки деталей посторонний звук не исчезает, а только увеличивается из-за ускоренного износа шестерен и подшипников. Стук в мосту, возникающий в момент резкого ускорения или сброса газа, указывает на чрезмерный зазор между зубьями. При обнаружении посторонних звуков требуется вернуться в зону ремонта и проверить регулировку зазоров в главной паре.

Устройство переднего моста Спайсер Уаз

Передний мост УАЗ Патриот Спайсер конструктивно отличается от заднего. Это связано с тем, что передний мост служит для управления автомобилем. Передняя ось Спайсер состоит из:

• Картера;
• Редуктора;
• Полуосей;
• Поворотных рулевых механизмов.

Картер

Картер моста неразъемный. Со стороны колёсных механизмов в него запрессованы кожухи полуосей. Доступ к редуктору осуществляется после демонтажа крышки. Она необходима для обеспечения герметичности картера и крепится к корпусу болтами. Между крышкой и картером устанавливается прокладка.

В передней части картера оборудовано отверстие для вала, передающего крутящий момент от кардана к шестерне главной передачи. Для герметизации картера в отверстие устанавливается сальник. На корпусе кожухов полуосей устанавливаются кронштейны для крепления пружин и амортизаторов. Для снижения давления в картере при нагреве смазочного материала предусмотрен дыхательный клапан тачки

Редуктор

Устройство переднего моста Спайсер включает в себя редуктор. Он состоит из главной передачи и межколесного дифференциала. Главная передача выполнена в виде двух шестерен. Ведущая шестерня конического типа, небольшого размера. Жёстко связана с валом привода переднего моста. Ведомая шестерня большого диаметра.

СПРАВКА: Зубья шестерен главной передачи расположены под углом. При зацеплении зубья шестерен не бьются друг о друга. Это снижает уровень шума при работе узла.

Внутри ведомой шестерни расположен межколесный дифференциал. Он выполнен в виде четырех конических шестерёнок, установленных на двух осях. Такая конструкция позволяет колёсам одной оси вращаться с разной скоростью. Это необходимо при повороте или развороте автомобиля.

Полуоси

Передача крутящего момента от редуктора к колесному механизму осуществляется при помощи полуосей. Шлицевая часть полуоси сообщается с механизмом межколесного дифференциала. Полуоси оснащены ШРУСом. Это позволяет передавать крутящий момент вне зависимости от угла поворота колёсных механизмов.

ВНИМАНИЕ: Картер переднего моста автомобиля УАЗ смещен к правому колесу. В связи с этим полуоси имеют разную длину

Рулевые механизмы

Для управления автомобилем при движении предусмотрены поворотные рулевые механизмы. Для смещения механизмов по отношению оси моста установлен шкворень. Рулевые механизмы правого и левого колеса соединены между собой металлической тягой с шарнирными наконечниками. Для регулировки необходимого угла схождения колес поперечная тяга соединяется с наконечниками резьбовым способом. Отрегулировать угол схождения колес можно поворотом поперечной тяги необходимо направление. Передача усилия от рулевой колонки к колёсным механизмам осуществляется при помощи тяги и рулевой сошки.

ВАЖНО: Во избежание самопроизвольной регулировки резьбовые соединения тяги с наконечниками оснащены стопорными гайками

Сборка и регулировка узлов заднего моста УАЗ-3151

Сборку дифференциала производите в следующем порядке:

1. Перед сборкой дифференциала смажьте шестерни полуосей, сателлиты, упорные шайбы и оси сателлитов трансмиссионным маслом.

2. Установите упорные шайбы на шейки шестерен полуосей.

3. Установите шестерню полуоси с упорной шайбой в сборе в левую коробку сателлитов.

4.Установите сателлиты на оси разъемной крестовины.

Рис. 7

Рис. 7. Выпрессовка наружного кольца подшипника дифференциала

5. Установите разъемную крестовину (рис. 1) с сателлитами в левую коробку сателлитов.

Рис. 8

Рис. 8. Установка коробок сателлитов по меткам

6. Установите шестерню полуоси с упорной шайбой в сборе в правую коробку сателлитов. Придерживая шестерню полуоси, установите правую чашку сателлитов на левую так, чтобы метки (рис. 2) (порядковые номера) обеих чашек были совмещены.

7. Соедините половины болтами и затяните их. Момент затяжки 32–40 Нм (3,2–4,0 кгс).

Р ис. 20

Рис. 20. Задний мост

8. Установите ведомую шестерню главной передачи на коробку сателлитов, совместив отверстия под болты. Установите болты и затяните их. Момент затяжки 98–137 Н·м (10–14 кгс·м). У собранного дифференциала шестерни полуосей должны проворачиваться с помощью шлицевой оправки от усилия не более 59 Н (6 кгс), приложенного на радиусе 80 мм. Регулировку подшипников дифференциала производите (в случае их замены) в следующем порядке:

Рис. 9

Рис. 9. Предварительная напрессовка внутренних колец подшипников дифференциала

1. Напрессуйте внутренние кольца подшипников (рис. 9) дифференциала на шейки собранного дифференциала так, чтобы между торцами коробки сателлитов и торцами внутренних колец подшипников был зазор 3,5–4,0 мм.

Рис. 10

Рис. 10. Прикатка роликов подшипников дифференциала

Замена сальников моста УАЗ Патриот

Как заменить сальник заднего моста. Замена сальника редуктора моста на УАЗ Патриот: Правильно установленные качественные сальники служат очень долго. Никогда не устанавливайте повторно бывшие в работе снятые сальники. Приобрести качественные сальники. Если качественные сальники быстро начинают течь, то причину следует искать не в сальниках, а в регулировке моста, креплении и качестве карданного вала, крестовинах, подвесном подшипнике. — Открутить карданный вал. — Открутить гайку крепления фланца (гайка вала ведущей шестерни редуктора заднего моста). — Снять фланец. — Извлечь сальник из горловины редуктора плоской отверткой. — Очистить место установки сальника средством для обезжиривания (уайт-спирит или керосин). — Перед установкой внутреннюю часть сальника, ту, которая должна контактировать с валом и маслом, смазать трансмиссионным маслом. — При установке в качестве опрессовки иногда используют старый сальник. Такой сальник желательно промыть, чтобы «не занести инфекцию». — Процесс установки сальника на место должен быть аккуратным, без перекоса как в результате установки, так и в процессе запрессовки. — После установки внутреннюю (рабочую) часть сальника, т.е. места трения, еще раз смазать жидкостью, в которой он будет работать — трансмиссионным маслом. — Установить детали в обратном порядке. При установке фланца при затяжке гайки проворачивайте его за фланец, чтобы ролики подшипников встали на место.

Регулировка главной пары моста УАЗ Патриот

1 — болт; 2, 33 — пружинные шайбы; 3 — ведомая шестерня; 4, 24 — полуоси; 5 — регулировочное кольцо; 6, 22 — подшипники; 7 — распорная втулка; 8 — наружная обойма наружного роликового подшипника; 9 — роликовый подшипник; 10 — упорное кольцо;11 — сальник; 12 — отражатель; 13- фланец; 14 — шайба; 15 — гайка;16 — картер моста; 17 — регулировочное кольцо ведущей шестерни; 18 — наружная обойма внутреннего роликового подшипника; 19 — внутренний роликовый подшипник; 20 — маслоотражательное кольцо; 21 — вал с ведущей шестерней; 23 — регулировочная гайка подшипников дифференциала; 25, 39 — правая и левая части корпуса дифференциала; 26 — болт; 27, 40- опорные шайбы шестерней полуоси; 28, 43 — шестерни полуоси; 29, 45 — оси сателлитов дифференциала; 30, 41, 44, 46 — сателлиты дифференциала; 31, 38 — крышки подшипников дифференциала; 32 — фиксатор регулировочной гайки подшипников дифференциала; 34, 36, 37 — болты; 35 — крышка картера главной передачи; 42 — прокладка крышки картера главной передачи

Мост УАЗ Патриот регулируется подбором регулировочных колец и затяжкой подшипников дифференциала и главной передачи. Подбором регулировочных колец обеспечивается правильное зацепление шестерен главной передачи. Правильность зацепления шестерен главной передачи проверяется по пятну контакта. Правильность затяжки подшипников определяется суммарным моментом, величина которого измеряется в Н·м. Естественно на практике никого не интересуют эти единицы измерения. Процесс затяжки подшипников определяется исключительно способностью и опытом мастера. Для проверки правильности настройки моста используются специальные измерительные приборы.

После ремонта и регулировки моста УАЗ Патриот он не должен «гудеть» с самого начала эксплуатации. Если в первые дни эксплуатации мост гудит, то после обкатки гул не исчезнет. Во время обкатки исправный и правильно отрегулированный мост не гудит. Без надлежащего ремонта «гудящие» мосты меньше гудеть не будут.

Регулировку подшипников ступиц

Сразу после покупки УАЗ Патриот рекомендуем заменить смазку в ступичных подшипниках, сделав их правильную регулировку. На б/у, при необходимости, заменить и подшипники.

Регулировку подшипников ступиц колес моста спайсер выполняйте в следующей последовательности:

— Поднимите домкратом автомобиль со стороны колеса, подшипники которого должны быть отрегулированы.

— Выньте полуось 9 у заднего моста или снимите фланец ведущий у переднего моста.

— Отогните ус стопорной шайбы 6, отверните контргайку 7 и снимите стопорную шайбу.

— Ослабьте гайку 4 регулировки подшипников на 1/6-1/3 оборота (1-2 грани).

— Проворачивая рукой колесо, проверьте легкость его вращения (колесо должно вращаться свободно без задевания тормозных колодок за диск или барабан).

— Затяните гайку регулировки подшипников ступицы. Момент затяжки 30 — 40 Нм (3,0 — 4,0 кг/см). При затягивании гайки проворачивайте колесо для правильного размещения роликов на беговых дорожках колец подшипников и нажимайте на вороток ключа плавно, без рывков.

https://youtube.com/watch?v=ASOPOXPg2ns

— Установите замочную шайбу, наверните и затяните контргайку. Момент затяжки 30 — 40 Нм (3,0 — 4,0 кг/см). Замочную шайбу устанавливайте внутренним усом в паз цапфы. Если на усах замочной шайбы есть хотя бы незначительные трещины, шайбу замените.

— Проверьте регулировку подшипников после затяжки контргайки. При правильной регулировке колесо должно свободно вращаться без заеданий, заметного осевого зазора и качки.

— Загните один ус замочной шайбы на грань гайки, а второй — на грань контргайки.

— Вставьте полуось заднего моста или поставьте муфту отключения колес переднего моста, очистите резьбовую часть болтов от остатков герметика, обезжирьте и нанесите новый слой герметика, затяните болты.

Окончательно правильность регулировки подшипников проверяйте наблюдением за нагревом ступиц колес после движения автомобиля.

Если ступица нагревается сильно (рука нагрев не терпит), отпустите гайку на 1/6 оборота (1 грань), соблюдая последовательность и правила, изложенные выше.

Проверяя регулировку подшипников на нагрев, не пользуйтесь рабочими тормозами, так как в этом случае ступицы могут нагреваться от дисков и тормозных барабанов.

https://youtube.com/watch?v=ayvqju4Ka7g

Источник
uaz-tuner.ru
kulibinsclub.ru
avtosteh.ru

Определение и назначение

Колеса автомобиля нуждаются в соединительной балке, которая бы поддерживала их, была надежной опорой и крепежом. В роли такой балки выступает мост. Он берет на себя все нагрузки, которые возникают во время движения, и гасит их упругими деталями. Если бы это устройство не было предусмотрено, автомобиль не справился бы с теми задачами, которые ему приходится выполнять.

Если мост является ведущим, то, помимо соединительной функции, он еще выполняет роль передатчика крутящего момента. Ведущий мост — это сложнейшее устройство, узел, состоящий из массы деталей. Каждая из них несет на себе определенные рабочие функции. Убрать одну деталь — и машина уже будет недееспособной

Вот почему так важно регулярно проверять качество всех составляющих автомобиля. Устройство моста включает следующие элементы:

• рессоры;
• полуось;
• дифференциал;
• главную пару.

Техническое обслуживание

При техническом обслуживании переднего ведущего моста проверьте и при необходимости отрегулируйте затяжку подшипников шкворней, схождение колес и максимальные углы поворота колес, проверьте и подтяните крепление рычага поворотного кулака, промойте и смените смазку в поворотных кулаках.

При осмотре поворотных кулаков обратите внимание на исправность упоров-ограничителей 28 (рис. 3.98) поворота колес, регулировочных болтов 27 и надежность их стопорения

Проверку и регулировку осевого зазора шкворней на автомобиле производите в следующем порядке:
1. Затормозите автомобиль стояночным тормозным механизмом или поставьте колодки под задние колеса.
2. Поднимите передний мост домкратом.
3. Отверните гайки крепления колеса и снимите его.
4. Отверните болты крепления сальника шаровой опоры и отодвиньте сальник.

Рис. 3.99. Проверка регулировки шкворней:
1 – верхняя накладка; 2 – регулировочная прокладка; 3 – шкворень; 4 – нижняя накладка

5. Проверьте осевой зазор шкворней, для чего покачайте руками корпус поворотного кулака вверх и вниз (рис. 3.99).
6. Отверните гайки шпилек крепления рычага 1 (см. рис. 3.98) поворотного кулака или болты крепления верхней накладки 1 (см. рис. 3.99) и снимите рычаг или верхнюю накладку шкворня.
7. Выньте тонкую (0,1 мм) регулировочную прокладку и установите рычаг или накладку на место.
8. Отверните болты крепления и снимите нижнюю накладку 4 шкворня, выньте тонкую (0,1 мм) регулировочную прокладку и установите накладку шкворня на место.

Для сохранения соосности шарнира выньте прокладки одинаковой толщины сверху и снизу.

Проверьте результаты сборки. Если зазор не устранен, произведите повторную регулировку за счет снятия более толстых прокладок (0,15 мм).

Большой износ шкворней 9 и втулок 19 (см. рис. 3.98) по диаметру вызывает нарушение угла развала колес, «виляние» их при езде и неравномерный износ шин. В этом случае замените изношенные детали.

Рис. 3.100. Пpовеpка максимальных углов повоpота колес

Проверку максимальных углов поворота колес производите на специальном стенде (рис. 3.100). Угол поворота правого колеса вправо, а левого колеса влево должен быть не более 27°. Регулировку производите болтом 27 (см. рис. 3.98).

Схождение колес регулируйте изменением длины поперечной рулевой тяги. Перед регулировкой убедитесь в отсутствии зазоров в шарнирах рулевых тяг и подшипниках ступиц; затем, ослабив затяжку стопорных гаек (имеющих правую и левую резьбы), вращением регулировочного штуцера установите необходимую величину схождения колес.

Пpовеpка схождения колес Рис. 3.101.

Пpовеpка схождения колес

Схождение колес при нормальном давлении в шинах должно быть таким, чтобы размер А (рис. 3.101), замеренный по средней линии боковой поверхности шин спереди, был на 1,5–3,0 мм меньше размера В сзади.

По окончании регулировки затяните стопорные гайки. Момент затяжки 103–127 Н·м (10,5–13 кгс·м).

Схождение колес можно проверять линейкой модели 2182 ГАРО.

Мосты УАЗ

На автомобили УАЗ разных моделей и в разное время на заводе устанавливали много вариантов мостов. Попробуем разобраться в этом…

Мост УАЗ Тимкен (гражданский или колхозный)

Это мост разрезного типа, то есть мост состоящий из двух половинок. К этому же типу можно отнести и военный мост (он же редукторный или портальный). С завода гражданские мосты устанавливаются на автомобили УАЗ грузового ряда (буханка, бортовой, фермер), а также на автомобили легкового ряда УАЗ-3151 (469).

На уаз Хантер устанавливаются так называемые гибридные мосты, с чулком от обычных мостов Тимкен и поворотным кулаком от Спайсер.

Передаточные числа моста Тимкен (гражданского).

До июля 1989 г. в гражданские мосты устанавливалась главная пара с передаточным числом 5,125 (41 зуб), сейчас — с передаточным числом 4,625 (37 зубьев), т. е. более «скоростная», но менее «мощная». В магазинах можно найти и те и другие. Заменить «новую» на «старую» главную пару придется, скорее всего, при установке очень больших колес. Заменять главные пары рекомендуется только комплектно (в переднем и заднем мостах), иначе передний мост придется включать исключительно в грязи, на снегу, на песке и т. п., чтобы не вывести из строя раздаточную коробкуи не испортить резину. Как определить передаточное число ? Нужно покрутить кардан руками и сосчитать обороты колеса. Например 46 оборотов кардана — 10 колеса = пара 4,6 и т.д.

Вес гражданских мостов УАЗ:

• передний мост — 132 кг
• задний мост — 100 кг

Редукторные (военные) мосты УАЗ

По сути это мост Тимкен, т.е. разрезной, но у него сделан меньше центральный редуктор и имеются бортовые передачи. Заводом военные мосты устанавливались на автомобили УАЗ 469 для армии и УАЗ, Барс. Мосты УАЗ Барс — это военные мосты, но с более широкой колеёй.

Передаточные числа военных мостов УАЗ

Передаточное число военных мостов 5,38 (=2,77*1,94 — передаточные числа соответственно главной и бортовой передач) — более тяговитое, но менее скоростное, чем у обычных мостов.

Характеристики военного моста

• Дорожный просвет: 300 мм (с шинами Я-192 215/90 R15 (31 x 8.5 R15)
• Колея: 1445 мм
• Колея редукторных мостов УАЗ Барс: 1600 мм
• Вес переднего военного моста УАЗ: 140 кг
• Вес заднего военного моста УАЗ: 122 кг

Схема редукторного (военного) моста УАЗ

Задний мост УАЗ с бортовой передачей:

1 – крышка картера главной передачи; 2 – подшипник дифференциала; 3,13,49 – регулировочные прокладки; 4 – уплотнительная прокладка; 5,7 – подшипники ведущей шестерни; 6,15 – регулировочные кольца; 8,42 – манжеты; 9 – фланец; 10 – гайка; 11 – грязеотражатель; 12 – кольцо; 14 – распорная втулка; 16 – ведущая шестерня главной передачи; 17 – сателлит; 18 – правая полуось; 19 – картер боpтовой пеpедачи; 20,29 – маслоотражатели; 21 – подшипник полуоси; 22,26,40 – стопорные кольца; 23 – уплотнительная прокладка картера боpтовой пеpедачи; 24 – крышка картера боpтовой пеpедачи; 25 – подшипник; 27 – тормозной щит; 28 – тормозной барабан; 30 – болт крепления колеса; 31 – цапфа; 32 – подшипник ступицы; 33,41 – прокладки; 34 – замочная шайба; 35 – ведущий фланец; 36 – гайка подшипников ступицы; 37 – стопорная шайба; 38 – втулка; 39 – ведомый вал боpтовой пеpедачи; 43 – подшипник ведомого вала; 44 – ведомая шестерня боpтовой пеpедачи; 45 – специальная гайка; 46,50 – пробки сливных отверстий; 47 – ведущая шестерня боpтовой пеpедачи; 48 – правая чашка коробки сателлитов; 51 – картер главной передачи; 52 – шайба шестерни полуоси; 53 – шестерня полуоси; 54 – ось сателлитов; 55 – ведомая шестерня главной передачи; 56 – левая чашка коробки сателлитов; 57 – левая полуось

Поворотный кулак переднего моста УАЗ с бортовой передачей:

а – сигнальная канавка; I – правый поворотный кулак; II – левый поворотный кулак; III – муфта отключения колес (вариантное исполнение см. рис. 180, IV); 1 – сальник; 2 – шаровая опора; 3 – шарнир поворотного кулака; 4 – прокладка; 5 – пресс-масленка; 6 – шкворень; 7 – накладка; 8 – корпус поворотного кулака; 9 – втулка шкворня; 10 – подшипник; 11 – ведомый вал боpтовой пеpедачи; 12 – ступица; 13 – ведущий фланец; 14 – муфта; 15 – шаpик фиксатора; 16 – защитный колпак; 17 – болт муфты; 18 – цапфа; 19 – стопорная гайка; 20,23 – опорные шайбы; 21 – ведущая шестерня боpтовой пеpедачи; 22 – стопоpный штифт; 24 – кольцо уплотнительное резиновое; 25 – упорная шайба; 26 – кожух полуоси; 27 – болт ограничения поворота; 28 – упор-ограничитель поворота колеса; 29 – рычаг поворотного кулака

Определение и назначение

Колеса автомобиля нуждаются в соединительной балке, которая бы поддерживала их, была надежной опорой и крепежом. В роли такой балки выступает мост. Он берет на себя все нагрузки, которые возникают во время движения, и гасит их упругими деталями. Если бы это устройство не было предусмотрено, автомобиль не справился бы с теми задачами, которые ему приходится выполнять.

Если мост является ведущим, то, помимо соединительной функции, он еще выполняет роль передатчика крутящего момента. Ведущий мост — это сложнейшее устройство, узел, состоящий из массы деталей. Каждая из них несет на себе определенные рабочие функции. Убрать одну деталь — и машина уже будет недееспособной

Вот почему так важно регулярно проверять качество всех составляющих автомобиля. Устройство моста включает следующие элементы:

Регулируем дифференциал на внедорожнике УАЗ Патриот

Устройство, с помощью которого осуществляется разделение крутящего момента между колесами называется дифференциалом. Благодаря наличию его на внедорожнике УАЗ Патриот имеется возможность изменения скорости вращения каждого из колес. Ведь при повороте руля внешнее колесо перемещается по большей дуге чем внутреннее, и проходит большее расстояние. Если на авто не установить дифференциалы, при поворотах колеса будут пробуксовывать. Это приведет к быстрому износу покрышек, повреждению трансмиссии, рулевого механизма и аварийным ситуациям на дороге. Для исключения такого явления в автомобилях предусмотрена установка дифференциала. Благодаря этому элементу имеется возможность вращения колес с различной угловой скоростью, что исключает собственно их пробуксовывание при поворотах

Но сегодня уделим внимание не конструкции дифференциала на внедорожнике УАЗ Патриот, а его регулировке. Для чего нужна регулировка и как она проводится, рассмотрим подробнее

Техническое обслуживание

Техобслуживание моста УАЗ несложное и сводится к контролированию уровня смазочного материала и его доливе, замене. Второй момент заключается в проверке уплотнений на предмет протекания. Регулярно требуется проверять надежность креплений, особенно если машина используется в тяжелых дорожных условиях. Вовремя устраняйте осевые зазоры в подшипниках дифференциала.

Схема сборки и подключения

В ходе сборки конструкции не помните о нескольких особенностях:

1. Запрессовку втулки в цапфу производите заподлицо с торцом гнезда для шайбы. После окончания процедуры втулку нужно развернуть;
2. Одну упорную шайбу разместите внутри цапфы, вторую – в опоре. Проводные каналы для масла в упорных шайбах должны быть обращены к шарниру. Шайба закрепляется путем раскернивания в 3-4 местах;
3. В ходе монтажа шарнира в шаровую опору заложите смазку;
4. Шкворни, втулки обработайте жидкой смазкой.

Чтобы получить нужный осевой натяг, нужно подобрать определенное количество прокладок (но не менее пяти). Они устанавливаются на торцы корпуса кулака сверху и снизу. Их число должно быть одинаково. Войлочное кольцо сальника шаровой опоры пропитайте моторным маслом. Если есть возможность, после сборки проверьте мост на стенде. Если сборка произведена правильно, при торможении полуоси не должны нагреваться и чрезмерно шуметь. Течи через сальники, манжеты, болтовые соединения не допускаются.

Как разобрать мост

На первом этапе нужно снять тормозной барабан. Далее демонтируются хабы и ступицы. Попутно осмотрите подшипники, которые, возможно, износились, и придется покупать новые.

1. Отверните шланг тормозной системы, он будет мешать, и снимите тормозной щит;
2. Вытащите ШРУС;
3. Демонтируйте поворотный механизм и хвостовик;
4. Разделите чулок на две части;
5. Извлеките пару с одной части моста и второй.
