Регулировка привода стояночного тормоза: почему нужно делать и что понадобится

Регулировка стояночного тормоза своими руками

Процесс регулировки ручного (стояночного) тормоза не отличается сложностью и не требует сложного технического обеспечения, поскольку суть его заключается в изменении длины тросов привода. Эксплуатационный износ элементов, обеспечивающих работу системы, крайне незначителен, что позволяет длительное время обходиться без их замены.

Эффективность работы «ручника» определяется по устойчивости транспортного средства на поверхностях, имеющих уклон, при определенной степени поднятия рычага (количество щелчков). Если разговор идет о «шестерке», то, как правило, достаточно четырех. В противном случае тормоз подвергается регулировке. Еще одним показание к выполнению регулировочных мероприятий является увеличенный ход рычага «ручника».

Кроме того, регулировка ручного тормоза  выполняется после проведения некоторых ремонтно-восстановительных работ:

• Замена тормозных колодок и дисков.

• Замена тросов привода.

• Замена скоб тормозного механизма (для дисковых тормозов).

Мероприятия по организации процесса регулировки «ручника» включают поднятие задней части автомобиля и установка ее на опоры, а также подготовку соответствующего инструмента – двух рожковых ключей на «13».

Узел (механизм) регулировки расположен в центральной части днища автомобиля.

Далее мы рассмотрим процесс регулировки стояночного тормоза для автомобилей с барабанными тормозными механизмами задней колесной пары.

Регулировка «ручника» на автомобилях, оснащенных задними тормозными механизмами барабанного типа:

• Освобождаем (выключаем) стояночный тормоз, опуская рычаг.

• Ключом «б» отпустите фиксирующую гайку.

• Ключом «а» затягивайте регулировочную гайку до момента соприкосновения колодок с барабаном тормозного механизма (определяется посредством проворачивания задних колес).

• Отворачиваем регулировочную гайку на 1,5-2 оборота, что позволяет отвести тормозные колодки от соприкосновения с барабаном.

• Поднимаем рычаг «ручника» на два щелчка, что соответствует второму зубу храповика, и повторно проворачиваем колесо. Оно должно быть заторможенным.

• Затягиваем фиксирующую гайку.

• Проверяем свободу и плавность хода троса привода.

• В целях предотвращения возникновения коррозионных процессов, покрываем резьбовое соединение тяги тонким слоем смазки (например «Литолом»).

По завершении регулировочных мероприятий в обязательном порядке проконтролируйте работоспособность системы стояночного тормоза. Для этого установите транспортное средство на поверхность, имеющую уклон (до 250) и включите ручной тормоз (на 4-й — 6-й зуб храповика). Если наблюдается хотя бы малейшее движение автомобиля – стояночный тормоз затянут не достаточно. Возникновение скрипа в механизме задней колесной пары и затрудненное начало движения автомобиля – симптомы «перетянутого» «ручника». В этих случаях регулировка стояночного тормоза выполняется повторно.

Электромеханический стояночный тормоз

Развитие электронно-вычислительных систем и активное использование бортовых компьютеров в автомобилестроении привело к замене многих механических элементов блоками с программным управлением. Не обошло стороной это нововведение и тормозную систему. Электрический, или как его еще называют, электронный стояночный тормоз представляет собой автономный узел, работающий под управлением бортового компьютера автомобиля.

Конструктивно данное устройство состоит из электродвигателя, ременной передачи, планетарного редуктора и винтового привода. Электрический стояночный тормоз устанавливается на суппорте задних колес автомобиля.

При подаче управляющего сигнала электродвигатель посредством ременной передачи сообщает вращательное движение планетарному редуктору. Последний, снизив частоту оборотов электродвигателя, воздействует на винтовой механизм, отвечающий за прижатие колодок к тормозному диску.

Электронный привод стояночного тормоза. Схема исполнительной части.

Электромеханический стояночный тормоз включает в себя:

• входные датчики;
• электронный блок управления.

Датчик уклона информирует бортовой компьютер о положении автомобиля относительно линии горизонта, датчик сцепления фиксирует положение педали и скорость ее отпускания.

При нажатии кнопки включения, расположенной на передней панели автомобиля, электрический привод стояночного тормоза, воздействуя на прижимной винт, притягивает колодки к тормозному диску. Электрический стояночный тормоз отключается автоматически, при нажатии на педаль акселератора. Предусмотрен и «ручной» режим снятия – при нажатии на педаль тормоза.

При отключении тормоза электронный блок управления анализирует угол наклона автомобиля, положение педали акселератора и скорость отпускания сцепления. Эти данные помогают выбрать правильное время для разблокировки тормозных дисков, что создает исключительно комфортные условия вождения.

Схема включения электромеханической тормозной системы в бортовую управляющую сеть современного автомобиля.

Не следует оставлять автомобиль на продолжительное, более двух недель, время на стояночном тормозе. На влажном воздухе тормозные колодки могут «прикипеть» к дискам или барабану, полностью обездвижив машину. Такая же ситуация может случиться в холодное время года. Осевшая на тормозных механизмах влага может препятствовать нормальной работе системы.

Следует не реже раза в месяц проводить проверку работоспособности ручника. Особенно это касается автомобилей с механическим приводом стояночного тормоза. Тросы, передающие усилие, могут растянуться, что приведет к крайне неприятным последствиям.

Стояночный тормоз (он же ручной тормоз, или в обиходе «ручник») является неотъемлемой частью тормозного управления автомобиля. В отличие от основной тормозной системы, используемой водителем во время движения, стояночная тормозная система служит, в первую очередь, для удержания на месте автомобиля, стоящего на поверхностях с уклоном, а также может быть использована как экстренная аварийная тормозная система при отказе основной. Из статьи узнаем об устройстве и принципе работы ручника.

Общий вид ручного тормоза

Главное предназначение стояночного тормоза (или ручника) состоит в удержании автомобиля на месте во время длительной стоянки. Также он используется в случае выхода из строя основной тормозной системы при аварийном или экстренном торможении. В последнем случае ручник применяется в качестве притормаживающего устройства.

Также ручной тормоз используется при осуществлении резких поворотов на спортивных автомобилях.

Стояночный тормоз состоит из тормозного привода (как правило, механическог)о и тормозных механизмов.

Стояночный тормоз винт-гайка

Такие тормозные механизмы для стояночного тормоза применяются в ряде зарубежных автомобилей. Ниже приводится конструкция и принцип работы стояночного тормоза, применяемого на автомобилях Вольво.

При подъеме рычага стояночного (ручного) тормоза трос перемещается относительно оплетки, опирающейся на кронштейн 9 и за рычаг 8 поворачивает вокруг оси вал 7, на другом конце которого расположена пластина 6 с тремя коническими гнездами переменной глубины. В каждом гнезде находится шарик 11. Вместе с кольцом 10 эти детали образуют механизм, который при проворачивании за­ставляет вал 7 перемещаться в осевом направлении. Конические гнезда выполнены так, что первоначально большое, по отношению к вращательному, осевое перемещение, становится малым тем самым увеличивая передава­емое усилие. Осевое перемещение вала 7 передается на головку винта 5, который, сжи­вая пружину 12, через гайку 4 передает усилие поршню 3, смонтированному в плаваю­щей скобе 13, и вместе со скобой, действуя через тормозные колодки 2, зажимает тор­мозной диск 1.

Эффект саморегулирования стояночного тормоза происходит за счет то­го, что по мере износа пары «тормозные колодки — тормозной диск» появляется увели­ченный зазор и, не встречая сопротивления, вал 7 проворачивает винт 5 относительно гайки 4, что приводит к уменьшению зазора между тормозными колодками и диском. Пара «винт-гайка» (поз. 5 и 4) имеет люфт в резьбовом соединении, что позволяет тор­мозному механизму освободить тормозной диск, когда стояночный тормоз не задейст­вован.

Рис. Механизм стояночного тормоза: 1 – тормозной диск; 2 – тормозные колодки; 3 – поршень; 4 – гайка; 5 – винт; 6 – пластина; 7 – вал; 8 – рычаг; 9 – кронштейн; 10 – кольцо; 11 – шарик; 12 пружина; 13 – плавающая скоба

Привод стояночного тормоза осуществляется обычно через трос его натяжением рукой от рукоятки рычага, однако некоторые автомобили могут иметь ножное педальное управление стояночным тормозом. Примером может служить автомобиль Фаэтон фирмы Фольксваген.

Привод троса педального управления состоит из педали, барабана, тросов торможения и растормаживания, петлевой пружины.

Прилагаемая к педали сила передается тросом на уравнитель, расположенный под днищем автомобиля. Уравнитель распределяет приводное усилие между двумя тросами, приводящими в действие задние тормозные механизмы.

Рис. Привод тросового стояночного тормоза барабанного типа: 1 – педаль стояночного тормоза; 2 – барабан; 3 – петлевая пружина; 4 – крепление наконечника троса; 5 – пластмассовая пружина; 6 – трос торможения; 7 – трос растормаживания; а – затормаживание; б — растормаживание

При нажатии на педаль тормоза петлевая пружина прижимается к барабану, увеличивая силы трения о него и противодействуя перемещению педали в обратном затяжке тормоза направлении. В результате производится практически бесступенчатое и бесшумное фиксирование педали. Нажатие на тормозную педаль вызывает поворот барабана и натяжение троса торможения.

Чтобы разблокировать стояночный тормоз, необходимо рукой нажать на специальный рычаг. При нажатии на рычаг устройства растормаживания наконечник его троса подтягивается вверх. В результате петлевая пружина разжимается, освобождая при этом барабан, и педаль возвращается в исходное положение. Этот принцип позволяет производить растормаживание с минимальными усилиями.

Рис. Схема работы петлевой пружины: а – затяжка тормоза; б — растормаживание

Педальное управление может быть и сегментного типа. Педаль 1 стояночного тормоза соединена с тросом через зубчатую рейку 9. Одна сторона зубчатой рейки жестко связана с тросом 13. Зубчатая рейка ходит в направляющем рычаге 8, который шарнирно соединен с зубчатым сегментом 3. Направляющий рычаг прижимается к зубчатой рейке под действием нажимной пружины 7 и стопорит рейку на педали стояночного тормоза. Этим обеспечивается жесткая связь между педалью и тросом.

При нажатии педаль приводит трос стояночного тормоза 13. В нажатом состоянии педаль фиксируется храповиком 4, который входит в зацепление с зубчатым сегментом 3, неподвижно соединенным с педалью. Храповик подвижно закреплен на кронштейне педали и прижимается к зубчатому сегменту пружиной. При зафиксированной педали приводной трос остается натянутым. Через разжимной механизм натянутый трос прижимает обе колодки стояночного тормоза к тормозному барабану и автомобиль удерживается стояночным тормозом.

Статьи по теме

Замена тормозной жидкости: правила и рекомендации

Как снять тормозной диск, даже если он прикипел

Почему горит лампочка abs: причины и последствия

Горит лампочка ручника: как решить проблему

Автоматическая система торможения: что это такое и как работает

Минимальная толщина тормозного диска: не пропустить момент!

Как проверить тормозные диски: несколько простых советов

Тормозной суппорт: разбираемся в назначении и устраняем неисправности

Какой смазкой смазывать суппорты: выбор лучшего состава

Как часто менять тормозную жидкость и зачем это делать

Какую смазку использовать для суппортов: делаем правильный выбор

10 причин, почему клинят задние тормоза

Скрипят колодки при торможении на автомобиле: ищем причину и способы устранения

Ремонт дисковых тормозов: нюансы и советы профессионалов

Проверка вакуумного усилителя тормозов: 4 простых теста

Замена троса

Для работы понадобятся, рожковый ключ «на 10», смазка WD-40, набор отверток, рожковый и накидной ключи «на 13». Смотровая яма и домкрат должны присутствовать в гараже или боксе. Замена троса осуществляется следующим образом:

1. ВАЗ 2110 необходимо снять со стояночного тормоза – для этого следует до упора опустить ручник в пол. Необходимо проследить, чтобы система удерживания ВАЗ 2110 была активирована; Снимите глушитель с подушек подвесок и резонатор с задней подушки
2. Следующий шаг – снятие тормозного барабана с обоих задних колес;
3. Далее нужно будет добраться до уравнителя. Это самый сложный этап, автомобилисту необходимо демонтировать глушитель и достать резонатор, расположенный в задней части «ходовой». Далее нужно отвести вниз выхлопную трубу;
4. Теперь Вам придется подлезть под машину и открутить регулирующие элементы (гайки), после чего уравнивать можно будет демонтировать;
5. Из управления нужно достать наконечник;
6. Также на кузове автомобиля есть кронштейн, на котором стоит наконечник; Выньте наконечник оболочки троса из кронштейна на кузове
7. Ручной тормоз зажат специальными скобами – их следует отогнуть, но при этом не повредить;
8. Далее необходимо отсоединить наконечник, предварительно демонтировав тормозную колодку; Сняв заднюю тормозную колодку, отсоедините наконечник троса от рычага
9. Добравшись до балки заднего моста, следует удалить последние крепления ручника – гайки. Готово, привода можно извлечь. Замена троса выполняется в обратном порядке.

Регулировка стояночного тормоза из салона

Как правило, такие работы проводят на иномарках.

Рассмотрим регулировку стояночного тормоза из салона на примере автомобиля Mitsubishi Lancer IX.

Как все устроено на данном автомобиле смотрите ниже.

На этом автомобиле результаты можно добиться двумя способами. Один из них, как альтернативный, — это выполнение работ непосредственно из салона.

Почему альтернативный? Потому, что основным способом является метод, при котором нужно поднимать задок автомобиля и снимать колеса и уже на последних проводить нужные регулировки.

Только используя основной метод регулировки стояночного тормоза Mitsubishi Lancer IX можно добиться одинаковой прижимной силы дисков на двух задних колесах.

Несмотря на то, что первый способ (из салона) менее эффективный, все же давайте рассмотрим и его.

Подготовьте ключ на 10 (рожковый), крестовую и плоскую отвертки.

В данном случае главное добраться до регулировочной гайки.

Для этого необходимо:

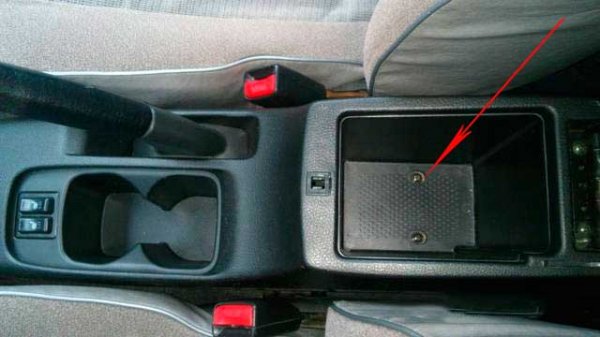

• 1. Демонтировать центральную консоль.
• Для этого открутите два винта с помощью крестовой отвертки. Находятся они под центральным подлокотником.

• 2. Резко, но аккуратно сорвите консоль с посадочного места, под ней будут провода, не оборвите их.
• 3. С помощью плоской отвертки или подталкивая с другой стороны, демонтируйте блок управления подогревом сидений.

• 4. Отключите колодку от блока.
• 5. Поднимите ручник и депортируйте окончательно консоль. Перед вами откроется вот такая картина.

6. Начинаем регулировать ручник с помощью регулировочной гайки добиваясь срабатывания стояночного тормоза на 5-ом – 7-ом щелчках.

7. Устанавливаем все в обратной последовательности.

Если у вас есть время, то не стоит пренебрегать основным способом регулировки.

Ход работ.

• 1. Поддомкратьте автомобиль и снимите одно из колес.
• Найдете регулировочную втулку, смотрите фото ниже, на ней будет резиновый колпачок.

• 2. Вращением диска добивается, чтобы регулировочное отверстие было в низу на 6 часов.
• 3. Снимаем колпачок.

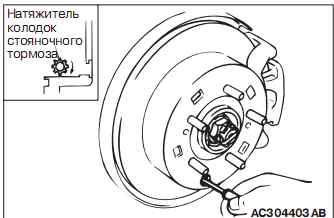

4. Возьмите плоскую отвертку и путем вращения шестерёнки вниз добейтесь чтобы тормозной диск был полностью заторможен. В процессе будут слышны щелчки, это нормально.

Как это выглядит без тормозного диска.

• 5. Теперь открутите шестеренку на 5 щелчков в обратную сторону и проверните тормозной диск, он должен свободно прокручиваться.
• 6. Прежде, чем ставить колесо на место, проделайте те же регулировки со вторым колесом.
• 7. Проверьте результат работ путем вращения двух дисков. Они должны вращаться одинаково свободно, а при поднятии рычага стояночного тормоза стопориться с одинаковым усилием и не должны проворачиваться.

Работы закончены.

Видео — Регулировка ручного тормоза на Шевроле Авео.

Как понять, что привод стояночного тормоза нуждается в регулировке

Специалисты рекомендуют диагностировать состояние стояночного тормоза каждые 30 тыс. км пробега либо раз в год, если автомобиль мало эксплуатируется. Кроме того, необходимо проводить диагностику работоспособности ручника при наличии подозрений на наличие неисправности. Эта достаточно простая процедура, которая может проводиться самостоятельно.

Насколько правильно выполнена регулировка привода стояночного тормоза вашего авто можно проверить двумя способами.

1. Первый вариант предполагает наличие крутого уклона, на который нужно установить авто и затянуть стояночный тормоз. Если привод ручника отрегулирован правильно, то машина не будет скатываться. Если же авто начинает двигаться, нужно попытаться затянуть стояночный тормоз до упора. Если и это не помогло, нужно обратиться в автосервис для регулировки или ремонта привода ручника.
2. Второй способ диагностики регулировки привода ручника может применяться на ровной площадке. Для этого нужно затянуть стояночный тормоз, завести мотор, включить передачу и плавно отпускать сцепление. Если мотор при этом заглохнет, значит с ручником все в полном порядке. Если же, при полностью затянутом стояночном тормозе машина будет двигаться, значит вашему авто необходим квалифицированный ремонт.

Симптомы, указывающие на неисправность привода стояночного тормоза:

• Заметное ослабление натяжения троса ручника.
• Повышенный износ тормозных колодок.
• Увеличенный зазор колодками и барабанами тормозного механизма задних колес.

Необходимо выполнить регулировку привода стояночного тормоза если:

• Произведена заменена тормозных колодок задних колес.
• Выполнялась замена барабанов или тормозных дисков задних колес.
• Проводились работы по регулировке положения тормозных колодок задних колес.
• Выполнена замена троса стояночного тормоза.
• Выполнялась переустановка регулировочного механизма ручника.
• Увеличился ход рычага ручника до 10 зубьев.

Проверка состояния и регулировка привода стояночного тормоза должна выполняться квалифицированными специалистами. При наличии соответствующих знаний об устройстве автомобилей можно попытаться решить эту задачу своими силами.

Такие работы выполняются в специально оборудованном для ремонта авто месте с соблюдением требований техники безопасности. Перед началом регулировки и ремонта стояночного тормоза следует ознакомиться с устройством этого элемента на конкретном авто. Найти соответствующую информацию можно в эксплуатационной инструкции автомобиля.

Проверка состояния

Не всегда проблема того, что ручник не хочет удерживать автомобиля, связана именно с неправильной регулировкой. Лучше в этом убедиться заранее, чтобы зря не проводить сложные работы.

Некоторые автомобилисты советуют посетить автосервис, где на специальном стенде проводится проверка работоспособности ручника. Но если вы не хотите платить за это деньги или банально не видите смысла в обращении к специалистам, воспользуйтесь народным методом.

Есть альтернативный метод. Но его без необходимости применять не стоит. Смысл заключается в том, чтобы вытянуть рычаг стояночного тормоза, включить на коробке первую передачу и нажать на газ.

При исправном состоянии узла машина слегка дёрнется, после чего заглохнет. Если нет, автомобиль просто начнёт ехать. Это прямо указывает на то, что требуется вмешательство.

Когда нужна регулировка привода стояночного тормоза

Стояночный тормоз в авто выполняет две важные функции. Он не только удерживает автомобиль неподвижно во время стоянки и остановки, но и дублирует гидравлическую тормозную систему. Согласно действующим нормативам все автотранспортные средства в обязательном порядке комплектуются дублирующим механизмом торможения, который позволит остановить автомобиль при отказе основной системы.

Многие отечественные автолюбители не используют стояночный тормоз (или пользуются им крайне редко). Во время стоянки они оставляют машину на передаче (механическая КПП) или устанавливают рычаг переключения АКПП в положение «паркинг». Существует ошибочное мнение, что таким образом они защищают ручник от ускоренного износа.

В тоже время, любые механизмы лучше сохраняют свою работоспособность при постоянном использовании. Если стояночный тормоз с механическим приводов или с электрическим управлением работает редко, то первым элементом, который выходит из строя является трос. Такая неисправность снижает эффективность всего механизма торможения задних колес.

Пользоваться стояночным тормозом необходимо для того, чтобы обеспечить безопасность транспортного средства во время стоянки. Владельцы автомобилей с АКПП наверняка слышали неприятный скрежет и чувствовали небольшой толчок автомобиля, если попытать поставить рычаг переключения передач в положение «Паркинг», не дожидаясь полной остановки машины. Так срабатывает стопорная система трансмиссии. Она не может гарантировать удержание автомобиля во время стоянки при высоких нагрузках.

Если рассматривать авто с «механикой», то стоит отметить, что при включенной передаче во время стоянки образуется жесткая связь неработающего двигателя с ведущими колесами. При сильном воздействии (к примеру, когда тяжелый автомобиль стоит под уклоном) вращение колес приводит к проворачиванию элементов двигателя. Такая ситуация может стать причиной дорогостоящего ремонта ГРМ или мотора.

При некоторых обстоятельствах, наоборот, не рекомендуется затягивать ручник во время стоянки авто. Зимой после мойки или во время снега с дождем влага, попавшая в механизм привода ручного тормоза, замерзает и заклинивает его.

К факторам, способствующим потере работоспособности стояночного тормоза, можно отнести разрушение оболочки троса. В результате попадания грязи, пыли и влаги под оплетку, а также под влиянием коррозии трос привода ручника закисает и теряет способность перемещаться внутри оболочки, а двигается вместе с ней. Потеря подвижности троса также может происходить в результате плавления оболочки, так как привод стояночного тормоза располагается недалеко от выхлопной системы. Во всех описанных здесь случаях специалисты по ремонту автомобилей рекомендуют заменить трос ручника вместе с оболочкой.

Еще одной часто встречающейся неисправностью привода стояночного тормоза является чрезмерное растяжение троса. При этом не получится сделать нормальную регулировку ручника, поэтому он не сможет удерживать автомобиль в неподвижном состоянии. К тому же, слишком растянутые тросы мешают корректной работе задних тормозных механизмов. После замены привода ручника в обязательном порядке проводится регулировка его натяжения.

Регулировка стояночного тормоза («ручника» ) рено логан 1,4 |

Регулировку стояночного тормоза («ручника») тормозной системы автомобилей Рено Логан 1,4 необходимо проводить при появлении признаков ухудшения в его работе (плохо удерживает стоящий автомобиль), а так же после замены тормозных колодок задних тормозных механизмов или после замены деталей ручника.

Необходимые инструменты

— Трубчатый ключ или высокая головка на «10»

— Ключ TORX T20

Подготовительные работы

— Устанавливаем автомобиль на ровную площадку, включаем первую передачу для его фиксации. Дополнительно устанавливаем под колеса упоры.

— Поддомкрачиваем и вывешиваем задние колеса автомобиля

Порядок регулировки стояночного тормоза («ручника») автомобилей Рено Логан 1,4

Снимаем облицовку тоннеля пола

Для этого поднимаем рычаг «ручника». Ключом TORX T20 отворачиваем винт крепления облицовки. Приподняв ее вверх снимаем ее с рычага «ручника».

Поднимаем рычаг ручника на 6 щелчков вверх

Ручник должен полностью стопорить задние колеса автомобиля при шести-восьми щелчках храпового механизма. Проверяем вращая рукой оба задних колеса. Если задние колеса вращаются и не стопорятся, регулируем натяжение тросов ручника вращением регулировочной гайки.

Вращаем регулировочную гайку стояночного тормоза

Используем торцевой ключ или длинную головку на «10» (см. фото в начале статьи). Завернув гайку на пару оборотов, проверяем вращение колес. Путем такой постепенной регулировки добиваемся, чтобы при поднятом на шесть щелчков рычаге «ручника» задние колеса было невозможно повернуть руками, а при опущенном до упора вниз наоборот свободно и бесшумно вращались.

При соблюдении этого условия можно считать, что стояночный тормоз автомобиля Рено Логан 1,4 правильно отрегулирован.

Если при 6-8 щелчках ручника и после проведения регулировки колеса продолжают вращаться, то скорее всего придется заменять изношенные тормозные колодки задних тормозных механизмов новыми.

Примечания и дополнения

— Можно провести итоговую проверку правильности регулировки стояночного тормоза автомобиля Рено Логан 1.4: автомобиль должен удерживаться ручником на уклоне 23%. Попытка тронуться с места на горизонтальной поверхности и поднятом ручнике должна быть неудачной.  При этом двигатель автомобиля может глохнуть.

Еще статьи по тормозной системе автомобилей Рено Логан 1,4

Как подтянуть ручник на ВАЗ 2114

Во время эксплуатации многие элементы тормозной системы изнашиваются. Больше всего страдают тросы. Они могут подвергаться деформации. Также со временем они растягиваются. Что нужно сделать и как подтянуть ручник ваз 2114?

Для того, чтобы отремонтировать ручник, следует сделать следующее:

1. 1. Автомобиль нужно загнать на эстакаду. В качестве альтернативы подойдёт и обычная смотровая яма. Для ремонта следует использовать домкрат.
   2. После того, как это сделано, необходимо установить рычаг коробки передач на 1-ую передачу.
   3. Когда это будет сделано, нужно отпустить ручник.
   4. Теперь пришёл черёд найти самый важный инструмент. Речь идёт о ключе на 13. Понадобится 2 экземпляра.

Ключи на 13

1. 1. После этого следует отправиться под автомобиль и найти глушитель. Сделать это будет проще, если заранее изучить местонахождение этого агрегата по инструкции.
   2. Следующий этап заключается в том, чтобы как можно аккуратнее снять крепления глушителя. Когда это будет сделано, надо снять и крепления коллектора. Если этого не сделать, то дальнейшие шаги по ремонту будут куда сложнее.

Уравниватель тяг ручника

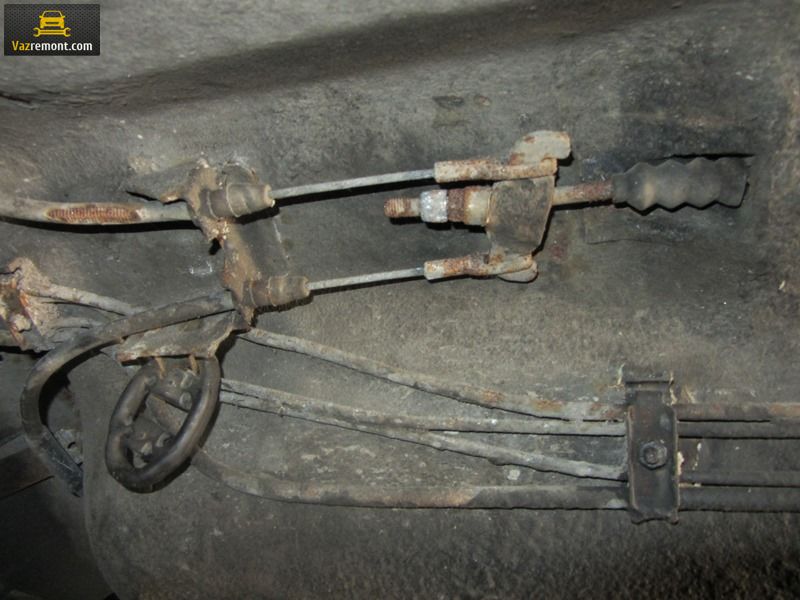

1. 1. Необходимо найти уравнитель тросов. Когда этот агрегат будет найден, нужно ослабить контргайку с помощью первого ключа. Второй ключ понадобится для удержания гайки. Если этого не сделать, то возможно прокручивание.
   2. Теперь пришёл черёд регулировки хода рычага. Затягивание гайки позволяет уменьшить ход рычага, а ослабление гайки увеличивает ход рычага. Нормальным считается ход от двух до шести щелчков.

Регулировка стояночного тормоза

1. После того, как это сделано, остаётся поднять заднюю часть машины с помощью домкрата. Нужно добиться такого положения авто, чтобы колёса висели. После этого можно начать проверку тормозных колодок. Колёса должны быть закреплены как можно надёжнее, иначе возможно возникновение нештатной ситуации.
2. На последнем этапе надо закрутить гайку обратно. После этого следует проверить ручной тормоз на предмет работоспособности.

Проверка ручного тормоза

Этапы регулировки привода стояночного тормоза

Работа по регулировке привода стояночного тормоза предполагает перемещение уравнителя троса ручника по направлению к передней части кузова авто. У разных моделей машин регулировочный механизм может располагаться под днищем или в салоне автомобиля.

Регулировка механизмов, располагающихся внутри автомобиля, производится через специальный лючок, который находится в центральной панели между сидениями водителя и переднего пассажира. В качестве примера приведем порядок действий по настройке привода стояночного тормоза, если регулировочный механизм расположен под днищем кузова. В этом случае автомобиль нужно установить на смотровую яму или на эстакаду.

Инструкция по регулировке привода стояночного тормоза:

• С помощью щетки с металлическим ворсом необходимо очистит от коррозии и загрязнений резьбу регулировочной тяги.
• Затем нужно ослабить контргайку. Для откручивания/закручивания гайки используются два ключа (одним нужно зафиксировать регулировочную гайку, а другим открутить контргайку).
• Для изменения положения регулировочной гайки, ее следует закрутить на определенное число витков.
• После закручивания регулировочной гайки нужно затянуть контргайку (гайки должны плотно прижиматься друг к другу).

Проверка регулировки привода стояночного тормоза входит в программу обязательного техосмотра автотранспортных средств. В этом случае выполняются следующие операции:

1. ручной тормоз должен удерживать авто с полной снаряженной массой на уклоне 16º — 25º (в зависимости от требований к автомобилю);
2. диагностика стояночного тормоза проводится на специальном барабанном стенде, который позволяет измерить тормозное усилие и равномерность его распределения между механизмами торможения задних и передних колес.

Существует несколько методов, с помощью которых можно самостоятельно проверить натяжение троса привода стояночного тормоза:

• по числу щелчков рычага ручника. В этом случае необходимо изучить рекомендации производителя по конкретной модели авто (например, для ДЭУ Matiz нормой составляет 7 щелчков, а для вазовской «шестерки» от 2 до 4 щелчков). Минус регулировки стояночного тормоза в соответствии с такими требованиями состоит в том, что в некоторых случаях если сразу заменить задние колодки и барабаны (или диски) эти детали будут сильно прижаты друг к другу. Учитывая это обстоятельство можно порекомендовать сразу после замены колодок/барабанов делать ослабленную регулировку привода стояночного тормоза, а после притирки колодок провести подтяжку ручника;
• по силе, с которой колодки прижимаются к тормозному барабану или диску. Чтобы отрегулировать степень прижатия фрикционных накладок, необходимо вывесить задние колеса на подъемнике или с помощью подкатного домкрата. Затем необходимо подтягивать привод стояночного тормоза до тех пор, пока при отпущенном ручнике колодки будет слегка касаться тормозного диска или барабана. Степень прижатия должна быть такой, чтобы колесо можно было без особых усилий прокрутить рукой, и во время его вращения был слышен еле заметный шелест от касаний колодок и поверхности тормозного барабана. Если регулировка привода стояночного тормоза после замены задних тормозных колодок выполнена таким образом, то после притирания накладок на протяжении 100-200 километров пробега, зазор между ними и барабаном будет оптимальным.

Отдельно стоит отметить конструкционную особенность переднеприводных моделей ВАЗ. У таких авто наблюдается недостаточная натянутость троса ручника даже после правильно выполненной регулировки привода стояночного тормоза. Это происходит потому, что наконечник троса ограничивает перемещение рычага. Когда происходит затягивание ручника возвратная пружина слишком рано соприкасается с ограничителем. Для устранения этой проблемы некоторые автолюбители производят спиливание ряда витков возвратной пружины. Выполнять такую операцию следует очень аккуратно, чтобы не деформировать трос привода стояночного тормоза. При этом, отрезанные витки с обеих сторон пружины должны иметь одинаковую длину.
