Какой люфт должен быть в рулевом управлении, как устранить

Руководство по ремонту, установке и регулировке ГУР в Газель своими руками

Устройство

Как электроусилитель на Газель, так и ГУР предназначены для более комфортного управления рулем. Для начала разберем устройство ГУР на Газель. Речь идет как о Газель Бизнес с двигателем 405, так и о других моделях этой линейки.

1. Насос ГУР. Этот элемент схемы обеспечивает оптимальную циркуляцию расходного материала в системе, а также давления.
2. Рулевой редуктор с распределительным элементом. Данное устройство позволяет обеспечить приток воздушного потока, необходимого для направления масла в нужную полость цилиндра либо обратно в бак.
3. Еще один компонент системы — цилиндр. С его помощью обеспечивается преобразование давления расходного материала в передвижение поршня, а также штока.
4. Сам расходный материал, то есть масло. Жидкость передает усилие от насоса ГУР к цилиндру. Кроме того, масло обеспечивает смазку всех трущихся элементов устройства.

Типичные неисправности и способы их устранения

Как любой узел, ГУР может время от времени выходить из строя.

Основные неисправности и методы их устранения приведены ниже:

1. Износился приводной ремешок системы или он плохо натянут. В этом случае ремень либо меняется, либо регулируется его положение.
2. Плохо поворачивается руль, это может быть обусловлено как износом ремешка, так и пониженным уровнем масла в системе, сниженным количеством оборотом мотора, забитым фильтром. Кроме того, проблема может заключаться в низком давлении насоса или воздушной пробке в магистралях. В зависимости от проблемы, решение может заключаться в добавлении расходного материала, регулировке холостых оборотов, замене фильтра, ремонте насоса. Не лишним будет проверить герметичность соединений.
3. Механическая поломка в работе системы рулевого управления, нужно произвести ее диагностику.
4. Если не работает насос, нужно либо его отремонтировать с помощью рема (ремкомплекта), либо поменять сальники.
5. Износ элементов рулевого управления или нарушение геометрии привода. Вышедшие из строя детали следует заменить.
6. Если рабочая жидкость выбрасывается через предохранительный клапан, нужно найти место утечки и устранить проблему. Причина может крыться в неработоспособности насоса, следует проверить его рабочее давление.
7. Повреждение либо износ шин, необходимо определить неисправные элементы и поменять их или отремонтировать.

Инструкция по ремонту насоса ГУР

Как могли догадаться из предыдущего пункта, если не работает гидроусилитель руля на Газель, то это связано с насосом. Чтобы произвести ремонт этого элемента в автомобиле своими руками, потребуется заранее приобрести ремкомплект. Купить можно в любом тематическом магазине. Основная трудность в ремонте заключается в том, что насос является не разборным.

Процедура ремонта осуществляется так:

1. Демонтируйте насос и разберите в соответствии с инструкцией, которая идет в комплекте.
2. Прочистите устройство от грязи, возможно, на корпусе будут виды причины выхода из строя. Обычно проблема кроется в износе сальника, тогда надо будет его поменять. При монтаже нового сальника следует доработать валик.
3. Монтаж сальника может быть произведен несколькими способами. Можно соорудить специальную выточку на внешней части элемента, просверлить соответствующее отверстие с резьбой в стенке устройства, после чего зафиксировать сальник с помощью винтов. Также можете зафиксировать эту деталь в середине насоса с помощью специально загнутых концов корпуса.
4. Когда замена элемента будет завершена, необходимо будет произвести сборку системы в обратной последовательности. Учтите, что после того, как ремонт будет окончен, при работе ГУР вы можете слышать нехарактерный для этого шум. Это притирка нового сальника, поэтому переживать по этому поводу не стоит. Когда ремонт будет окончен, необходимо произвести замену масла в системе.

Регулировка

Снимаем рулевой механизм, не снимая сошки.

1. Зажимаем механизм в тисках штуцерами вниз и сливаем остатки масла в емкость, поворачивая вал механизма ключом на 17.

2. Нажав рукой на вал-золотник, покачиваем сошку.

Если при этом ощущается осевой люфт вала, регулируем упорные подшипники.

3. Для этого через бородок или выколотку выправляем буртик регулировочной гайки, закерненный в пазы картера.

4. Специальным ключом поворачиваем гайку по часовой стрелке до устранения зазора.

При этом контролируем момент вращения вала, который должен составлять не более 0,2 кгсм.

5. Для этого динамометром зацепленным за ключ на 17 измеряем момент проворачивания вала-золотника.

При длине рычага равной 200 мм усилие не должно превышать 1,0 кгс.

6. Бородком загибаем буртик гайки в паз

7. Покачиваем рукой сошку рулевого механизма.

Если ощущается зазор, регулируем зубчатое зацепление

8. Для этого снимаем сошку с вала сектора.

9. Чтобы снять сошку, отворачиваем гайку сошки

10. Зубилом помечаем взаимное положение сошки и вала рулевого механизма

11. Съемником спрессовываем сошку с вала.

12. Снимаем сошку с вала

13. Поддев отверткой или лезвием ножа, снимаем верхнюю защитную крышку

14. Снимаем нижнюю защитную крышку

15. Ключом на 13 отворачиваем контргайки стопорных винтов

16. Ключом на 12 отворачиваем стопорные болты на 2 – 3 оборота

17. Специальным ключом поворачиваем регулировочные эксцентриковые обоймы подшипников вала сектора

При регулировке следует исключить возможность перекоса вала-сектора, поэтому поворачиваем обоймы поочередно на небольшой угол до устранения зазоров в зацеплении.

Устанавливаем рулевой механизм в обратной последовательности.

Бывает, что на автомобиле установлен механизм другой конструкции, тогда можно посмотреть еще вот эту статью – Регулировка рулевого управления ГАЗ-2705

Регулировка рулевого механизма с гидроусилителем автомобиля Газель

Регулировка рулевого механизма нужна при низкой курсовой устойчивости автомобиля на большой скорости движения (руль как бы не чувствуешь на большой скорости).

Этот дефект связан с нарушением регулировки упорных подшипников винта, и в паре рейка-поршень – вал-сектор рулевого механизма.

После регулировки усилие, необходимое для вращения входного вала, не должно заметно возрасти. В процессе эксплуатации следует постоянно следить за состоянием шлангов, особенно высокого давления. При трещинах, вздутиях и порезах шланги необходимо заменить. Также следует проверить отсутствие утечек рабочей жидкости (масла) из-под хомутов шлангов, крышек рулевого механизма или насоса усилителя. При повышении давления в системе из-за заклинивания перепускного клапана может выдавить технологические заглушки в корпусе насоса, поэтому следует следить за системой и качеством заливаемой рабочей жидкости, вовремя производить ее доливку, замену и смену фильтра. Не следует надолго задерживать рулевое колесо в крайних положениях. Это может привести к повреждению и даже заклиниванию насоса усилителя. Слабый шум при работе усилителя не является признаком неисправности.

Регулировка

Снимаем рулевой механизм, не снимая сошки.	1. Зажимаем механизм в тисках штуцерами вниз и сливаем остатки масла в емкость, поворачивая вал механизма ключом на 17.
2. Нажав рукой на вал-золотник, покачиваем сошку. Если при этом ощущается осевой люфт вала, регулируем упорные подшипники.	3. Для этого через бородок или выколотку выправляем буртик регулировочной гайки, закерненный в пазы картера.

4. Специальным ключом поворачиваем гайку по часовой стрелке до устранения зазора. При этом контролируем момент вращения вала, который должен составлять не более 0,2 кгсм.	5. Для этого динамометром зацепленным за ключ на 17 измеряем момент проворачивания вала-золотника. При длине рычага равной 200 мм усилие не должно превышать 1,0 кгс.
6. Бородком загибаем буртик гайки в паз.	7. Покачиваем рукой сошку рулевого механизма. Если ощущается зазор, регулируем зубчатое зацепление.

8. Для этого снимаем сошку с вала сектора.

рис. 9

9. Чтобы снять сошку, отворачиваем гайку сошки

Осмотр и проверка рулевого управления Газель NEXT, проверка свободного хода (люфта) рулевого колеса.

Затем проверьте состояние защитных чехлов наконечников рулевых тяг. Порванные, потрескавшиеся или потерявшие эластичность резиновые чехлы обязательно замените. Иначе попавшие в узлы вода, пыль и грязь быстро выведут их из строя.

Резко поворачивая рулевое колесо в обоих направлениях (это должен делать помощник), проверьте визуально и на слух крепление рулевого механизма. Перемещение механизма и стуки не допускаются.

Если вы обнаружите стуки и заедания, препятствующие повороту рулевого колеса, отсоедините рулевые тяги от рычагов поворотных кулаков и повторите проверку. Если стуки и заедания не прекратятся, снимите рулевой механизм с автомобиля и отремонтируйте его.

Проверьте наличие люфтов в шаровых шарнирах наконечников рулевых тяг. Наконечники, шарниры которых имеют ощутимый люфт, замените. Проверьте также надежность затяжки гаек пальцев шаровых шарниров наконечников рулевых тяг.

Далее проверьте:

— Состояние защитных чехлов рулевых тяг. Поврежденные чехлы обязательно замените. — Состояния шлангов и трубопроводов, соединяющих элементы системы гидроусилителя. Устраните обнаруженные течи. — Состояние карданных шарниров промежуточных валов и шаровой опоры верхнего промежуточного вала. — Уровень и чистоту рабочей жидкости в бачке гидроусилителя рулевого управления Газель NEXT.

Проверка свободного хода (люфта) рулевого колеса рулевого управления Газель NEXT.

При увеличенном свободном ходе рулевого колеса затрудняется управлением автомобилем, так как он с опозданием реагирует на действия водителя. Кроме того, увеличенный ход, который не удается устранить регулировкой рулевого механизма, свидетельствует о неисправности рулевого управления Газель NEXT. Ослабление крепления рулевого механизма, рулевых тяг или износ их деталей.

Проверяйте люфт рулевого колеса рулевого управления Газель NEXT, на автомобиле, установленном на ровном не скользком покрытии. Люфт не должен превышать 5 градусов. Можно определить люфт L (мм) рулевого колеса и в линейных единицах (мм) по формуле:

L = (5/360)пД

Где п = 3,14, а Д — наружный диаметр рулевого колеса, мм.

Например для рулевого колеса, наружный диаметр которого составляет 360 мм, люфт не должен превышать 15-17 мм.

1. Установите передние колеса в положение, соответствующее прямолинейному движению. 2. Установите линейку так, чтобы ее торец упирался в панель приборов, а плоскость линейки касалась наружной поверхности обода рулевого колеса. 3. Не меняя положения линейки, поверните рулевое колесо вправо до момента начала поворота передних колес. В этом положении нанесите на обод рулевого колеса метку (закрепите проволоку). 4. Не меняя положения линейки, поверните рулевое колесо влево до момента начала поворота передних колес. В этом положении нанесите на обод рулевого колеса вторую метку.

Измерьте по ободу расстояние между метками. Оно должно быть не больше рассчитанного значения. Если расстояние (свободный ход рулевого колеса) больше, то необходимо установить причину и устранить ее.

Регулировка рулевого механизма | AUTOFIZIK.RU / авторемонт

Необходимость регулировки возникает в случае увеличения свободного хода рулевого колеса свыше 20° для автобусов и 25° для остальных модификаций автомобиля (см. Проверка технического состояния рулевого управления).Повернув рулевое колесо на 2,5 оборота из положения прямолинейного движения в любую сторону,…

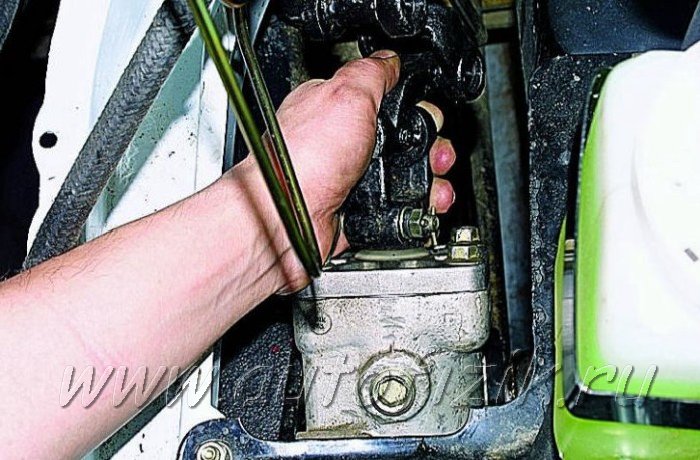

…и покачивая винт рулевого механизма за закрепленную на нем вилку, проверяем осевой или радиальный зазор в подшипниках рулевого механизма. Люфт не должен ощущаться.

Отрегулировать зазор в подшипниках винта можно и на автомобиле, но для последующей регулировки зацепления гайка — вал-сектор удобнее сразу снять рулевой механизм.Снимаем рулевой механизм (см. Снятие рулевого механизма). Во избежание повреждения…

…снимаем пластиковую крышку…

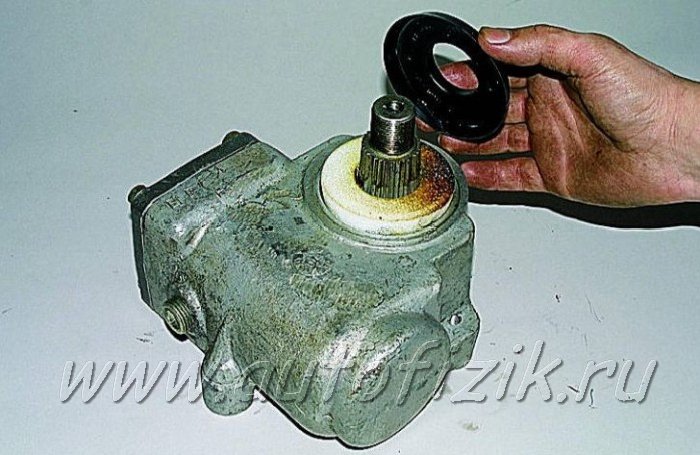

…и поролоновый уплотнитель.

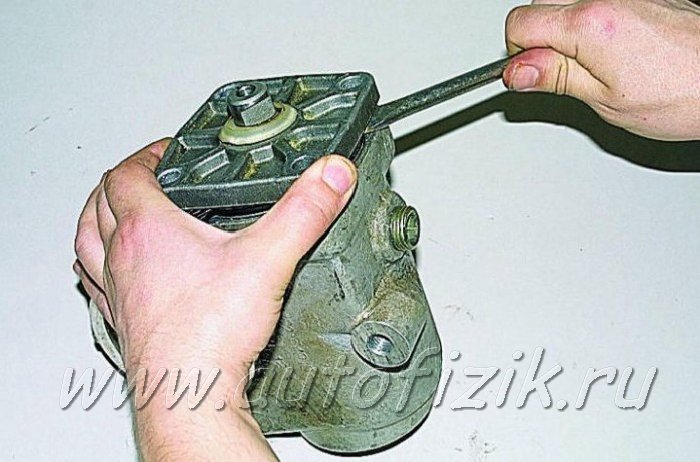

Головкой «на 13» отворачиваем четыре болта крепления верхней крышки картера механизма.

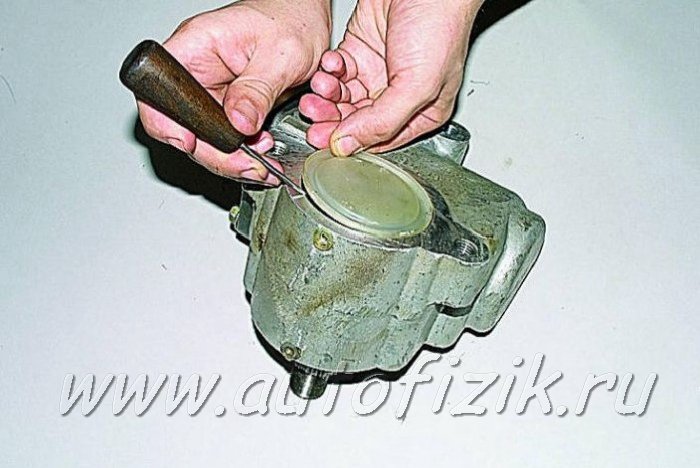

Поддев отверткой, снимаем крышку…

…и удаляем одну из регулировочных прокладок.

Устанавливаем крышку, затягиваем болты и проверяем люфт.При наличии люфта снимаем еще одну прокладку. Добившись отсутствия люфта, регулируем зазор в зацеплении пары гайка — вал-сектор. Для этого устанавливаем на вал сошку и, слегка затянув ее гайку, вращением винта переводим сошку в среднее положение, после чего покачиваем вал-сектор за сошку. Ход конца сошки не должен ощущаться (превышать 0,3 мм).Если он больше, тогда поддев шилом или тонкой отверткой,…

снимаем пластиковую крышку…

…и вынимаем две пробки.

Щипцами снимаем пружинные кольца с обеих сторон корпуса механизма.

Тонким бородком с тупым концом выпрямляем лунки на кромке наружного кольца подшипников вала-сектора.

Специальным ключом поворачиваем эксцентриковые наружные кольца подшипников в отверстиях картера по часовой стрелке со стороны шлицевого конца вала-сектора.

ВНИМАНИЕПри регулировке следует исключить возможность перекоса вала-сектора, для чего поворачиваем оба подшипника поочередно на малый угол до устранения зазоров в зацеплении. Момент поворота винта на отрегулированном механизме должен быть 10–18 кгс.см

Фиксируем от проворота эксцентриковые кольца, отогнув бородком их буртики в отверстия картера.Собираем рулевой механизм в обратной последовательности и устанавливаем на автомобиль.Поролоновый уплотнитель вала– сектора при сборке смачиваем трансмиссионным маслом, а шлицевое соединение — смазкой ШРУС-4 или ШРБ-4.

Момент поворота винта на отрегулированном механизме должен быть 10–18 кгс.см. Фиксируем от проворота эксцентриковые кольца, отогнув бородком их буртики в отверстия картера.Собираем рулевой механизм в обратной последовательности и устанавливаем на автомобиль.Поролоновый уплотнитель вала– сектора при сборке смачиваем трансмиссионным маслом, а шлицевое соединение — смазкой ШРУС-4 или ШРБ-4.

Инструкция по ремонту насоса ГУР

Как могли догадаться из предыдущего пункта, если не работает гидроусилитель руля на Газель, то это связано с насосом. Чтобы произвести ремонт этого элемента в автомобиле своими руками, потребуется заранее приобрести ремкомплект. Купить можно в любом тематическом магазине. Основная трудность в ремонте заключается в том, что насос является не разборным.

Процедура ремонта осуществляется так:

1. Демонтируйте насос и разберите в соответствии с инструкцией, которая идет в комплекте.
2. Прочистите устройство от грязи, возможно, на корпусе будут виды причины выхода из строя. Обычно проблема кроется в износе сальника, тогда надо будет его поменять. При монтаже нового сальника следует доработать валик.
3. Монтаж сальника может быть произведен несколькими способами. Можно соорудить специальную выточку на внешней части элемента, просверлить соответствующее отверстие с резьбой в стенке устройства, после чего зафиксировать сальник с помощью винтов. Также можете зафиксировать эту деталь в середине насоса с помощью специально загнутых концов корпуса.
4. Когда замена элемента будет завершена, необходимо будет произвести сборку системы в обратной последовательности. Учтите, что после того, как ремонт будет окончен, при работе ГУР вы можете слышать нехарактерный для этого шум. Это притирка нового сальника, поэтому переживать по этому поводу не стоит. Когда ремонт будет окончен, необходимо произвести замену масла в системе.

ГАЗ 2705 | Регулировка рулевого механизма

1. Снимите рулевой механизм (см. «Замена рулевого механизма»).

2. Закрепите рулевой механизм в тисках таким образом, чтобы нагнетательное и сливное отверстия (отверстия под штуцера) были внизу.

Рис. 8.3. Рулевой механизм с гидроусилителем (31519-3400011-10): 1 – гайка; 2, 5, 6, 17, 21, 23, 24, 37, 40 – уплотнительные кольца; 3 – стакан; 4, 11 – упорные подшипники; 7 – поршень-рейка; 8 – винт; 9 – картер; 10, 18 – штифты; 12 – штуцер нагнетательного шланга; 13 – штуцер сливного шланга; 14 – гильза; 15 – манжета; 16 – торсион; 19 – шариковод; 20 – шарики; 22 – канал в картере; 25 – сошка; 26 – гайка сошки; 27 – крышка защитная нижняя; 28 – стопорные кольца; 29 – регулировочные шайбы; 30 – опоры вала сошки; 31 – ролики; 32 – вал сошки; 33 – крышка защитная верхняя; 34 – ротор; 35 – защитный колпак; 36 – корпус распределителя; 38 – канал в корпусе распределителя; 39 – болты крепления корпуса распределителя к картеру

3. Слейте масло из механизма, поворачивая рукой ротор 34 (рис. 8.3) или вал-золотник 31 (рис. 8.4).

Рис. 8.4. Рулевой механизм с гидроусилителем (3162-3400011) (вариантное исполнение): 1 – регулировочная гайка; 2, 4, 7, 8, 9, 21, 23, 32, 35 – уплотнительные кольца; 3, 10 – упорные подшипники; 5 – винт; 6 – рейка-поршень; 11 – подшипник; 12 – корпус распределителя; 13 – манжета; 14, 18 – стопорные кольца; 15 – защитное кольцо; 16 – шариковод; 17 – шарики; 19 – крышка защитная нижняя; 20 – картер; 22 – крышка защитная верхняя; 24 – ролики; 25 – контргайка; 26 – болт стопорный; 27 – опоры вала сошки; 28 – вал сошки; 29 – сошка; 30 – гайка сошки; 31 – вал-золотник; 32 – обратный клапан; 33 – болт-штуцер сливного шланга; 34 – обратный клапан

4. Нажмите рукой на ротор или вал-золотник вдоль оси и покачайте сошку 25 (см. рис. 8.3) или 29 (см. рис. 8.4). Если при этом ощущается осевое перемещение ротора или вала-золотника, необходимо отрегулировать натяг упорных подшипников 4 и 11 (см. рис. 8.3) или 3 и 10 (см. рис. 8.4). 5. Для регулировки упорных подшипников бородком и молотком выправьте буртик стакана 3 (см. рис. 8.3) или регулировочной гайки 1 (см. рис. 8.4), закерненный в пазы стенки картера.

Старайтесь не наносить чрезмерно сильные удары.

6. Устраните зазор, поворачивая стакан или гайку по часовой стрелке.

7. Проверьте момент проворачивания ротора или вала-золотника в упорных подшипниках, он должен быть 2 Н·м (0,2 кгс·м).

8. Если в среднем положении вала сошки при покачивании за сошку ощущается зазор, отрегулируйте зубчатое зацепление, для чего отверните гайку 26 (см. рис. 8.3) или 30 (см. рис. 8.4) и снимите сошку. 9. Снимите верхнюю и нижнюю 27 и 33 (см. рис. 8.3) или 22 и 19 (см. рис. 8.4) защитные крышки. 10. Снимите стопорные кольца 28 (см. рис. 8.3) и регулировочные шайбы 29. Ослабьте затяжку контргаек 25 (см. рис. 8.4) и отверните стопорные болты 26 на два-три оборота. 11. Выпрямите регулировочные шайбы 29 (см. рис. 8.3). 12. Поворачивая одновременно опоры 30 (см. рис. 8.3) или 27 (см. рис. 8.4) вала сошки против часовой стрелки (если смотреть со стороны шлицевого конца вала сошки), устраните зазор в зацеплении. Регулировку проводите в положении вала сошки, соответствующем среднему положению зубчатого сектора.

13. Проверьте момент проворачивания вала сошки, он должен быть в пределах 35–45 Н·м (3,5–4,5 кгс·м) при переходе через среднее положение.

Если после регулировки натяга подшипников зазор в зубчатом зацеплении устранить не удается, значит, зазор вызван износом шариковой передачи. В этом случае рулевой механизм подлежит ремонту в специализированной мастерской.

14. Установите регулировочные шайбы 29 (см. рис. 8.3) и стопорные кольца 28, загните один из усиков в обеих регулировочных шайбах в паз опоры вала сошки. 15. Заверните стопорные болты 26 (см. рис. 8.4) и контргайки 25 моментом 8–10 Н·м (0,8–1,0 кгс·м).

16. Установите детали в порядке, обратном снятию.

17. Удалите воздух из системы гидроусилителя рулевого управления (см. «Прокачка системы гидроусилителя рулевого управления»).

Регулировка рулевого механизма | AUTOFIZIK.RU / авторемонт

Необходимость регулировки возникает в случае увеличения свободного хода рулевого колеса свыше 20° для автобусов и 25° для остальных модификаций автомобиля (см. Проверка технического состояния рулевого управления).Повернув рулевое колесо на 2,5 оборота из положения прямолинейного движения в любую сторону,…

…и покачивая винт рулевого механизма за закрепленную на нем вилку, проверяем осевой или радиальный зазор в подшипниках рулевого механизма. Люфт не должен ощущаться.

Отрегулировать зазор в подшипниках винта можно и на автомобиле, но для последующей регулировки зацепления гайка — вал-сектор удобнее сразу снять рулевой механизм.Снимаем рулевой механизм (см. Снятие рулевого механизма). Во избежание повреждения…

. снимаем пластиковую крышку…

…и поролоновый уплотнитель.

Головкой «на 13» отворачиваем четыре болта крепления верхней крышки картера механизма.

Поддев отверткой, снимаем крышку…

…и удаляем одну из регулировочных прокладок.

Устанавливаем крышку, затягиваем болты и проверяем люфт.При наличии люфта снимаем еще одну прокладку. Добившись отсутствия люфта, регулируем зазор в зацеплении пары гайка — вал-сектор. Для этого устанавливаем на вал сошку и, слегка затянув ее гайку, вращением винта переводим сошку в среднее положение, после чего покачиваем вал-сектор за сошку. Ход конца сошки не должен ощущаться (превышать 0,3 мм).Если он больше, тогда поддев шилом или тонкой отверткой,…

снимаем пластиковую крышку…

…и вынимаем две пробки.

Щипцами снимаем пружинные кольца с обеих сторон корпуса механизма.

Тонким бородком с тупым концом выпрямляем лунки на кромке наружного кольца подшипников вала-сектора.

Специальным ключом поворачиваем эксцентриковые наружные кольца подшипников в отверстиях картера по часовой стрелке со стороны шлицевого конца вала-сектора.

ВНИМАНИЕПри регулировке следует исключить возможность перекоса вала-сектора, для чего поворачиваем оба подшипника поочередно на малый угол до устранения зазоров в зацеплении. Момент поворота винта на отрегулированном механизме должен быть 10–18 кгс.см

Фиксируем от проворота эксцентриковые кольца, отогнув бородком их буртики в отверстия картера.Собираем рулевой механизм в обратной последовательности и устанавливаем на автомобиль.Поролоновый уплотнитель вала– сектора при сборке смачиваем трансмиссионным маслом, а шлицевое соединение — смазкой ШРУС-4 или ШРБ-4

Момент поворота винта на отрегулированном механизме должен быть 10–18 кгс.см. Фиксируем от проворота эксцентриковые кольца, отогнув бородком их буртики в отверстия картера.Собираем рулевой механизм в обратной последовательности и устанавливаем на автомобиль.Поролоновый уплотнитель вала– сектора при сборке смачиваем трансмиссионным маслом, а шлицевое соединение — смазкой ШРУС-4 или ШРБ-4.

Рулевое управление без гидроусилителя руля

Рисунок 6,1:

Рулевое управление без ГУР:

• В – ребро на верхней крышке;
• С – риска на торце винта;

1. картер;
2. винт с шариковой гайкой;
3. вал-сектор;
4. пробка заливного отверстия;
5. регулировочные прокладки;
6. гайка;
7. болт;
8. вилка;
9. крышка;
10. клин;
11. уплотнитель рулевого вала;
12. карданный вал;
13. уплотнительное кольцо;
14. стопорное кольцо;
15. наружное кольцо подшипника вала-сектора;
16. уплотнитель вала-сектора;
17. крышка;
18. сошка;
19. боковая крышка;
20. пробка.

Рулевое управление (рис. 6.1 и 6.2) состоит из регулируемой рулевой колонки с валом и колесом, карданного вала, рулевого механизма и привода рулевого управления. Конструкция рулевой колонки (рис. 6.2) позволяет изменять положение рулевого колеса по высоте и углу наклона.

Рулевой механизм, состоящий из винта с шариковой гайкой 2 (рис. 6.1) и вала-сектора, смонтирован в алюминиевом картере, который при помощи специального кронштейна прикреплен к левому лонжерону рамы. Передаточное число рулевого механизма 23,09 (в средней части).

Винт с шариковой гайкой 2 установлен в картере на двух радиально-упорных подшипниках, наружные обоймы которых установлены в картер и верхнюю крышку рулевого механизма, а внутренние обоймы напрессованы на винт рулевого механизма. Регулировку подшипников винта рулевого механизма производят прокладками 5, установленными под верхней крышкой рулевого механизма.

При вращении винта шарики перекатываются по винтовому каналу, в результате чего шариковая гайка перемещается. Шарики изготовлены с высокой точностью и отличаются друг от друга не более 4 мкм. Узел механизма, состоящий из винта, шариковой гайки и комплекта шариков, разукомплектованию не подлежит. Высокое качество обработки и точность подобранных деталей обеспечивает легкую и плавную работу рулевого механизма.

Рисунок 6,2:

Рулевое колесо и колонка:

1. вилка карданного вала;
2. клин;
3. гайки;
4. упорная шайба;
5. верхний кожух;
6. выключатель зажигания;
7. нижний кожух;
8. гайки;
9. рулевое колесо;
10. болт;
11. рукоятка

Своими зубьями шариковая гайка находится в зацеплении с зубчатым сектором вала 3 сошки. Вал сошки вращается на двух цилиндрических роликовых подшипниках, внутренней обоймой которых является сам вал. Вал сошки и крышка рулевого механизма уплотнены резиновыми кольцами. От осевого перемещения наружные обоймы подшипников вала сошки зафиксированы стопорными кольцами 14, а от вращения — кернением их обойм в отверстия картера, закрываемые пробками 20. Винт рулевого механизма при помощи карданного вала соединен с валом рулевой колонки. Вилки шарнира на валах крепятся клиньями 2 (рис. 6.2.).

Рулевая колонка крепится четырьмя болтами к кронштейну педалей сцепления и тормоза. Вал рулевой колонки вращается на двух шарикоподшипниках. Регулировать подшипники вала рулевой колонки в эксплуатации не требуется.

Рулевое колесо установлено на конусе и шлицах рулевого вала и закреплено стопорной шайбой и гайкой.

Возможные неисправности рулевого управления и способы их устранения

Причина неисправности	Метод устранения
Увеличенный угол свободного поворота рулевого колеса
Увеличенный зазор в зацеплении пары гайка-сектор	Отрегулировать зацепление гайка-сектор
Появление зазора в подшипниках винта	Отрегулировать подшипники винта
Чрезмерный износ деталей шарниров рулевых тяг и их крепления	Заменить изношенные детали
Повышенный люфт ступиц колес	Отрегулировать зазор в подшипниках ступиц колес
Ослабление клиньев крепления вилок и гайки крепления сошки	Затянуть ослабленные гайки
Ослабление крепления рулевого механизма к кронштейн}7 и кронштейна к раме	Подтянуть крепление
Заедание, скрипы или щелчки в рулевом механизме
Чрезмерный износ винта или вала-сектора-выкрашивания или вмятины на их поверхности	Заменить винт-гайку или вал-сектор
Слабая фиксация рулевой колонки
Ослаблен механизм фиксации колонки	Отрегулировать механизм фиксации колонки
Люфт рулевой колонки
Осевое перемещение вала рулевого колеса относительно кожухов	Заменить изношенные втулки подшипников вала рулевой колонки
Повышенное усилие поворота рулевого колеса («тяжелый руль»)
Задир втулок шкворня	Заменить втулки и шкворень
Проворачивание втулок шкворня в бобышках кулака	Заменить втулки и шкворень
Загрязнение опорного подшипника шкворня (при повороте колес слышен скрип в опорном подшипнике)	Промыть опорный подшипник через пресс-масленку смесью из 50% керосина и 50% трансмиссионного масла. Смазать опорный подшипник через пресс-масленку до появления смазки из-под уплотнителя
Течь смазки
Износ или потеря эластичности сальника и уплотнений рулевого механизма	Заменить изношенные сальник и уплотнительные резиновые кольца

Признаки необходимости ремонта

Ремонт рулевого редуктора Газели

В любом автомобиле наибольшей степени износа подвергаются детали рулевого управления, поскольку именно на них приходится большие нагрузки при езде по неровной дороге, поворотах, а также резких торможениях. Поэтому рулевой редуктор Газель нередко выходит из строя, вследствие чего проводится его срочная регулировка. В перечень признаков неисправности рассматриваемого агрегата, как правило, входят:

• Вибрация или стук в устройстве, передаваемая через рулевое колесо;
• Возникновения трудностей при повороте руля;
• Наличие люфта в редукторе;
• Течи масла в механизме.

При появлении одного или сразу нескольких признаков требуется немедленная регулировка рулевого редуктора, которая позволит своевременно устранить неисправности в работе устройства и снизить риск выхода из строя других узловых агрегатов транспортного средства.

Рулевой редуктор Газели

Типичные неисправности и способы их устранения

Как любой узел, ГУР может время от времени выходить из строя.

Основные неисправности и методы их устранения приведены ниже:

1. Износился приводной ремешок системы или он плохо натянут. В этом случае ремень либо меняется, либо регулируется его положение.
2. Плохо поворачивается руль, это может быть обусловлено как износом ремешка, так и пониженным уровнем масла в системе, сниженным количеством оборотом мотора, забитым фильтром. Кроме того, проблема может заключаться в низком давлении насоса или воздушной пробке в магистралях. В зависимости от проблемы, решение может заключаться в добавлении расходного материала, регулировке холостых оборотов, замене фильтра, ремонте насоса. Не лишним будет проверить герметичность соединений.
3. Механическая поломка в работе системы рулевого управления, нужно произвести ее диагностику.
4. Если не работает насос, нужно либо его отремонтировать с помощью рема (ремкомплекта), либо поменять сальники.
5. Износ элементов рулевого управления или нарушение геометрии привода. Вышедшие из строя детали следует заменить.
6. Если рабочая жидкость выбрасывается через предохранительный клапан, нужно найти место утечки и устранить проблему. Причина может крыться в неработоспособности насоса, следует проверить его рабочее давление.
7. Повреждение либо износ шин, необходимо определить неисправные элементы и поменять их или отремонтировать.

Регулировка рулевого редуктора Газели с гидроусилителем и без

Рулевой редуктор на автомобилях Газель устанавливается вне зависимости от наличия гидроусилителя. Он повышает надежность движения, безопасность водителя и пассажиров. Рассмотрим признаки неисправностей и способы регулировки рулевого редуктора Газели.

Признаки появления неисправностей

Узлы управления изнашиваются в первую очередь, поскольку они постоянно испытывают серьезные нагрузки. Рулевой редуктор в этом отношении представляет собой наиболее рискованный узел. После определенного времени эксплуатации проявляются признаки износа:

Износ рулевого редуктора ГАЗ

• Возникновение постороннего стука или вибрации, ощущаемой водителем через руль.
• Требуется значительное усилие при повороте руля.
• Наличие люфта— больше 20° для пассажирских или 25° — для грузовых автомобилей.
• Появление течи масла из редуктора. В какой-то степени масло всегда имеется на корпусе, но заметное выделение является признаком выхода из строя сальников.

Факт наличия этих признаков свидетельствует о том, что требуется регулировка рулевого редуктора Газели. Тянуть с этой процедурой не следует, так как одни неисправности неминуемо создают почву для появления еще более серьезных проблем.

Устройство и порядок демонтажа узла управления автомобиля Газель

Состав узла управления Газели:

• Колесо, установленное на валу и расположенное внутри колонки, имеющей возможность регулировки высоты и угла наклона.
• Механизм поворота.
• Привод.

Ремонт рулевой Газели выполняется по мере необходимости, преимущественно при появлении первых признаков неисправности.

Устройство рулевого управления ГАЗ

Дело в том, что для того, чтобы снять проблемный узел, понадобится:

• Распустить крепления передних колес
• Вывесить передний мост, подставить опору.

Выбить тяги.
Снять редуктор вместе с сошкой.

Рулевой механизм Газели

Поскольку эти действия достаточно трудны, процесс регулировки рулевого редуктора необходимо начинать после некоторых подготовительных операций:

• Проверка наконечников тяг.
• Регулировка развала-схождения.
• Настройка положения колонки и сиденья водителя.

Порядок ремонта рулевого редуктора

Регулировка рулевого управления на Газель начинается с регулировки люфта. Снимается пластиковый кожух, головкой на 13 отвинчиваются 4 крепежных болта и снимается металлическая защита. Под ней находятся регулировочные прокладки, с помощью которых устраняется слабина.

Порядок регулировки рулевого управления на Газель

Удаляется одна прокладка, узел собирается, проверяется наличие люфта. Если он не исчез, то процедура повторяется до полного устранения слабины. Проверять его надо при среднем положении руля, когда он минимальный. Настройка производится до тех пор, пока не будет достигнута максимальная легкость поворота вала при минимальном люфте.

После устранения люфта ремонт рулевой Газели продолжается. Выполняется регулировка зазора шариковой гайки с вал-сектором. Для этого надо надеть на вал сошку, повернуть вал рулевого колеса 2,5 оборота в любую сторону, проверить наличие свободного хода. Если он есть, придется настраивать положение подшипников. Там используются радиально-упорные подшипники, поэтому величина зазоров должна быть минимальной (в идеале — отсутствовать).

Примечательным обстоятельством является то, что шариковая гайка с винтом не подлежат разукомплектации, что в первые годы эксплуатации автомобиля Газель было существенным недостатком из-за отсутствия запчастей. Сегодня этот вопрос полностью решен, рынок располагает достаточным количеством деталей, что позволяет производить ремонт или настройку при первых симптомах неисправности.
