Регулировка сцепления и привода его выключения

Строение и механизм сцепления

Принцип действия обычного механического устройства простой: оно передаёт крутящий момент двигателя к первичному валу КПП. В основе лежит взаимодействие двух дисков — ведомого и ведущего. Можно перекрывать соединение, отделяя силовой агрегат от коробки, чтобы менять скорость. Усилие передаётся с помощью привода: при нажатии муфты жидкость под давлением поступает в рабочий поршень. Затем шток цилиндра воздействует на вилку и подшипник, момент передаётся дальше, на механизмы. После отпускания педали все детали привода занимают исходные позиции. Корзина и диск плотно прилегают друг к другу.

Привод осуществляется гидравлическим или механическим способом. Пневматика используется редко. На большую часть современных легковых авто ставят однодисковое фрикционное сцепление, состоящий из нескольких механизмов:

• диска с корзиной;
• маховика;
• подшипника;
• торсионного демпфера;
• коленвала со своим подшипником;
• тангенциальной пластинчатой пружины;
• вилки выжимного подшипника;
• направляющей трубы;
• рабочего цилиндра;
• первичного вала;
• болта с шаровой головкой.

Всё это аккуратно размещается в корпусе МКПП.

По тому же принципу работает роботизированная коробка передач – с той разницей, что за выжим сцепления отвечают исполнительные механизмы под управлением блока, а привод здесь электрический.

В АКПП и МКПП сцепление различается?

АКПП используют гидромеханический привод с электронным управлением (иногда гидравлический распределитель). Привычного сцепления здесь нет. Сухие диски отсутствуют полностью, а на МКПП именно они являются основным элементом. За включение / отключение крутящего момента на автоматических коробках отвечает гидротрансформатор (или преобразователь). Вместо дисков применяют масляные турбины, поэтому устройство передачи и отмены вращательного момента АКПП называют «мокрым».

Если на механике чаще всего однодисковая муфта, то на автомате — многодисковая. Ввиду отсутствия отдельного акселератора усилие передаётся актуатором или сервоприводом.

Зачем и как прокачать сцепление на автомобиле ВАЗ 2107 в своем гараже

Причиной прокачки сцепления является завоздушивание гидравлической системы. Пузырьки воздуха имеют свойство сжиматься, что снижает работоспособность устройства. Прокачать сцепление в ВАЗ 2107 дома просто. Для этого достаточно иметь набор примитивных инструментов и немного терпения.

Подготовка к прокачке системы сцепления

Чтобы прокачать магистраль и сделать это правильно, следует выполнить подготовку.

1. Загнать машину на смотровую яму, эстакаду или подъемник, где зафиксировать ее.
2. Очистить крышку расширительного бака и штуцер от грязи. Попадание мусора в систему недопустимо.

Этапы процесса прокачки сцепления

Процедура выполняется в определенной последовательности.

• Со штуцера снимается защитный колпачок и на него надевается шланг.
• Второй конец трубки опускается в бутылку с заранее налитой туда ТЖ.

В бачок расширителя также наливается тормозуха до отметки максимум.

Далее помощник садится в машину и надавливает на педаль несколько раз, при последнем качке следует вдавить рычаг до пола и удерживать его.

После этого ключом №8 откручивается штуцер на рабочем цилиндре и отработка с пузырями воздуха выдавливается в бутыль. После того как давление упало (педаль провалилась) клапан нужно закрыть.

Процедура повторяется до тех пор, пока воздух полностью не выйдет из системы.

Технология регулировки сцепления КАМАЗ

Снятие и регулировка сцепления КАМАЗ проводится в несколько шагов.

Регулировка свободного хода педали сцепления КАМАЗ

Педаль обязана иметь люфт от 6 до 12 мм. Измерения ведут от центральной части пластины. Педаль необходимо опустить до того момента, пока не заработает основной цилиндр. При отклонении от нормы регулируют расстояние между толкателем ПГУ и упором сверху.

Для дела потребуется эксцентриковый палец, соединяющий педаль с верхней проушиной толкателя. Педаль для вытяжения обязана прижимать педаль сцепления к упору сверху. Палец поворачивают так, чтобы промежуток между поршнем и толкателем ПГУ находился в пределах от 6 до 12 миллиметров. По окончании надёжно закручивают корончатую гайку. Полный ход педали должен быть примерно 19 сантиметров.

Регулировка муфты сцепления КАМАЗ

Производитель рекомендует выдерживать значение свободного хода в диапазоне от 3,2 до 4 миллиметров. Для измерения потребуется перемещать рычаг вала вилки руками. Он обязан двигаться по направлению от сферической гайки толкателя. Она находится на пневматическом или гидравлическом усилителе привода сцепления. Регулировка зазора сцепления КАМАЗ потребует снятия пружины: рычаг должен перемещаться не больше чем пять миллиметров. Если свободный ход меньше трёх миллиметров, то его регулируют при помощи сферической гайки. Холостой ход муфты обязан составлять от 3,2 до 4 миллиметров.

Регулировка привода сцепления КАМАЗ

Чтобы измерить показатель функции, стоит отжать педаль до упора. Если значение меньше 24 мм, то не произойдёт полного выключения. Необходимо измерить свободный ход педали, объём жидкости в главном цилиндре. 380 кубических сантиметров — это полный объём в гидроприводе

Если данные не удовлетворяют запросам — важно избавиться от воздуха в системе. Это вернёт все показатели в норму

Регулировка нажимного диска сцепления КАМАЗ

При этой операции обязательно надо строго соблюдать очерёдность:

1. Первоначально демонтируют КПП. Без помощников не обойтись.
2. Снимаем корзину сцепления.
3. Демонтируются диски сцепления: сначала ведомый, потом средний, в заключении ведущий.
4. Устанавливаются новые детали. Очерёдность уже обратная.
5. Важна регулировка пятака корзины сцепления КАМАЗ.
6. Детально проверяется правильность установки всех механизмов.
7. Коробка передач возвращается на своё место.

Если в конструкции сцепления всего один диск — работа намного проще!

Но даже однодисковое сцепление КАМАЗ, регулировка его частей потребует серьёзных навыков, силы и знаний. Не рискуйте — доверьте дело профессионалам. Или проведите один раз замену с реальным механиком. Для некоторых мастеров регулировка сцепления КАМАЗ двухдисковое не снимая КПП — реальность.

Регулировка лапок корзины сцепления КАМАЗ

Дело ведут в несколько приёмов:

1. Демонтируют КПП. Гаечными ключами откручивают болты крепления.
2. Поднимают коробку: лучше это сделать с грузовой лебёдкой.
3. Проверяют состояние муфты, оттяжного пружинного элемента, выжимного подшипника.
4. Откручивают винты, соединяющие нажимной диск и маховик. Для демонтажа нажимного элемента надо поддерживать ведомый диск.
5. Проводят дефектовку всех деталей системы (желательно).
6. Проверяют состояние выжимного подшипника. Исправный механизм вращается легко, без лишних звуков.
7. Проводят визуальный осмотр рабочей поверхности лапок нажимного диска. После установки новых деталей настраивают лапки КС. В деле потребуется ровная плита.

Расположение лапок ориентируют на рабочее положение поверхности нажимного диска

Важно: операция не требует снятия КС с дополнительного маховика. В работе понадобятся гаечные ключи под регулировочные винты

Лапки КС обязаны располагаться так, чтоб расстояние от работающей плоскости нажимного диска до верхних граней сферических выступов на внутренней поверхности лапок не было больше 41 миллиметра. Но лучше — 40 мм.

Для проверки установки лапок потребуется специальная пластина. Сферические выступы обязаны касаться контрольной пластины (она установлена на ступице). После окончания регулировки все винты крепежа опорных пластин затягивают до упора. Сборка идёт в обратном порядке.

Как самостоятельно поменять и отрегулировать трос?

Почему скрипит педаль, мы разобрались, теперь поговорим о регулировке сцепления на ВАЗ 2114.

Когда в функционировании системы есть неполадки, их надо устранить. Одной из самых частых проблем является обрыв тросика. Поэтому если произошел провал педали, то прежде чем правильно отрегулировать и подтянуть трос, его надо поменять.

Если вы столкнулись с проблемой скрипа педали, ознакомьтесь с видеороликом, в котором продемонстрирована процедура смазки устройства. Снято каналом VikiNow.

Необходимые инструменты

Для регулирования натяжения и замены тросика потребуются следующие приспособления и инструменты:

• сам трос;
• смазка Литол;
• набор гаечных рожковых ключей;
• линейка;
• пассатижи.

Как правильно заменить?

Чтобы отремонтировать трос, нужен помощник:

1. Откройте капот автомобиля и отсоедините болты, фиксирующие клеммы аккумулятора.
2. От самой педали надо отключить подсоединенный тросик. Используя гаечный ключ на 17, открутите гайки, фиксирующие нижнюю часть изделия. Затем извлеките его из фиксатора и выведите из вилки, установленной в моторном отсеке.
3. Дальнейшие шаги проводятся в салоне авто. Отодвиньте в сторону коврик от водительского кресла. Под педалями имеется ковролин, его надо убрать. Это позволит вам найти место, где трос крепится к педали, фиксатор надо от нее отсоединить. Проблем не возникнет, так как этот элемент просто снимается с крючка.
4. После чего сам трос извлекается из посадочного места. Для этого устройство надо протолкнуть от себя в сторону моторного отсека. Когда изделие выталкивается с трудом, скорее всего, его крепление закисло. Тогда смажьте фиксатор средством WD-40 и немного разработайте его, двигая в разные стороны. Если есть помощник, то пока вы разрабатываете трос, он может потянуть за него со стороны моторного отсека, это ускорит процедуру.
5. После демонтажа изделия производится установка нового. Перед этим с педали сцепления извлекается втулка, которая фиксирует трос. Если ее состояние плохое, она износилась, желательно заменить втулку. Сам фиксатор перед установкой смазывается Литолом.

Как выполнить регулировку свободного хода?

После проведения ремонта тросик регулируется по высоте. Если не подвести и не настроить регулировку хода, возникнут сложности с переключением скоростей. Прежде чем натянуть и отрегулировать трос, рекомендуется выполнить контрольную поездку на машине. Она позволит разобраться, как правильно произвести подтяжку педали — поднять или опустить ее.

Схема натяжки положения:

1. Если машина начинает двигаться в конце хода педали, откройте капот и найдите место крепления тросика. Здесь расположены две гайки, которые можно открутить гаечным ключом на 17. Чтобы снизить свободный ход педали, то есть опустить ее, выкручивается болт, расположенный внутри кронштейна. А наружный винт при этом надо затянуть гаечным ключом.
2. Если при начале движения вы поняли, что свободный ход следует увеличить, то есть поднять педаль, то затягивается внутренний винт на металлическом фиксаторе, а внешний надо ослабить. В случае когда на гайках для регулировки свободного хода есть ржавчина, ее необходимо удалить с помощью средства WD-40. При отсутствии жидкости используется моторное масло или «тормозуха».
3. Если регулировка произведена успешно, проверьте линейкой свободный ход. В случае когда действия выполнены верно, то его длина составит от 12,5 до 13,5 см. Это расстояние будет непосредственно от самой педали в салоне машины до пола.

Канал VikiNow опубликовал ролик, в котором показан процесс смены троса и дальнейшей настройки его свободного хода.

Проверка работы

Если все было сделано верно, то следует удостовериться в правильности выполненной задачи. Для этого нужно несколько раз нажать на педаль до упора, затем опять произвести замер свободного хода. После нажатий он может сбиться. Если это произошло, то отрегулируйте ход еще раз. В идеале сцепление должно схватывать посредине.

Как проконтролировать, все ли действия были выполнены верно:

1. Автомобиль ВАЗ 2114 устанавливается на ровную горизонтальную поверхность.
2. Активируется рычаг ручного тормоза.
3. Заводится машинный двигатель, рычаг переключения переводится в положение первой передачи.
4. Попробуйте тронуться, но педаль выжимать не стоит. Когда все действия при настройке произведены верно, то мотор машины заглохнет. Если же машина начала двигаться, требуется повторно регулировать механизм. В таком случае все действия, описанные выше, выполняются еще раз.

Как изменить

Снятие и установка топливной рампы и регулятора топлива Ваз 2110, Ваз 2111, Ваз 2112, Лада ДесяткаСнятие и установка топливной рампы и регулятора Ваз топлива 2110, Ваз 2111, Ваз Лада, 2112 Десятка ключ 8; 2 клавиши для 17; крестовая отвертка.

Первое, что нужно сделать. удалить стеклоочиститель;

Затем ослабьте затяжку контргайки и регулировочной гайки (соответственно на рисунках А и В);

Затем снимите обод кабеля с вилки муфты;

Теперь необходимо переместить крышку с нижнего конца крышки кабеля с помощью ключа до 17 и открутить гайку (обозначенную цифрой буквой B) от наконечника до кронштейна, удерживая кончик, скручивая второй ключ на 17;

Затем снимите наконечник с кронштейна;

Отвинчиваем 2 гайки крепления рычага механизма стеклоочистителя и снимаем скобу;

Помните, что кронштейн должен быть установлен в наклонной области в направлении передаточной машины.

После этого необходимо отвинтить винт, фиксирующий защитный кожух, и снять держатель крышки;

Откиньте крышку сбоку, чтобы получить крепление наконечника кабеля к педали сцепления. Затем, используя отвертку, снимите опорный кронштейн с пальца, затем снимите кончик троса с пальца;

Теперь вам нужно отвинтить болт держателя кабеля на кронштейне педали и потянуть кабель в салон;

Теперь нам нужно снять втулку с педали сцепления.

Сломанная или изношенная втулка должна быть заменена новой

Обратите внимание, что втулка вырезана по дизайну, и это не является дефектом

Регулировки сцепления трактора МТЗ-82

Регулировка свободного хода педали сцепления МТЗ-82

При работе трактора вследствие износа фрикционных накладок постепенно уменьшается свободный ход педали сцепления, который следует проверять через каждые 125 часов работы.

Ход рычага 5 на радиусе расположения пальца 6 должен быть 6. 7 мм, что соответствует свободному ходу 40. 50 мм педали сцепления 1.

Регулировку управления сцеплением МТЗ-82 Беларус выполняйте в следующей последовательности:

— отсоедините тягу 8 от рычага 5, вынув палец 6;

— вывинчивая регулировочный болт 2, верните педаль 1 в исходное положение до упора в полик;

— поверните рычаг 5 против часовой стрелки до упора выжимного подшипника в отжимные рычаги и, вращая вилку 7 тяги 8, совместите отверстия рычага и вилки, после чего укоротите тягу 8 примерно на 5 оборотов вилки 7 и соедините с рычагом при помощи пальца; проверьте свободный ход по подушке педали сцепления;

— проведите проверку возвращения педали сцепления в исходное положение при отводе ее на величину полного хода. В случае зависания педали необходимо отпустить болты 4 и повернуть кронштейн 3 по часовой стрелке или завернуть регулировочный болт 2 на величину, обеспечивающую возврат педали в исходное положение.

Если свободный ход педали сцепления не поддается регулировке путем изменения длины тяги 8, а ход рычага 5 при измерении на радиусе расположения пальца 6 менее 4 мм, произведите регулировку положения отжимных рычагов, как указано ниже.

После регулировки механизма управления муфтой сцепления затяните контргайку и зашплинтуйте палец.

Регулировка положения отжимных рычагов сцепления МТЗ-82 Беларус

После установки муфты сцепления на маховик и снятия технологических болтов произведите регулировку положения отжимных рычагов 3 (рис. 50) при помощи специальной оправки 4, которая базируется по внутреннему диаметру шлиц ступицы опорного диска 5 с упором в торец ступицы.

На оправке имеется торцевая поверхность для упора отжимных рычагов.

Размеры оправки указаны на рис. 50. При помощи регулировочных гаек 2 подведите отжимные рычаги до упора в торец оправки и установите стопорные шайбы 1.

При этом обеспечивается расстояние А=13±0,5 мм от поверхности контакта рычагов 3 с выжимным подшипником до торца ступицы опорного диска 5.

Разность этого размера для рычагов муфты не должна превышать 0,3 мм.

Неисправности сцепления трактора МТЗ-82

Сцепление не передает полного крутящего момента

Нет свободного хода педали — Отрегулируйте свободный ход педали.

Изношены накладки ведомого диска — Замените ведомый диск в сборе.

Сцепление выключается не полностью

Увеличен свободный ход педали — Отрегулируйте свободный ход педали.

Попадание масла в сухой отсек корпуса сцепления

Износ манжеты, уплотняющей коленчатый вал — Замените манжету.

Выдавлена крышка подшипника ведомого вала привода ВОМ при стыковке трактора после ремонта — Установите новую крышку или отрихтуйте старую.

Износ манжеты кронштейна отводки — Замените манжету.

Параметры регулировки трансмиссии МТЗ-82 Беларус

Зазор между носками отжимных рычагов и выжимным подшипником отводки муфты сцепления, мм — 3

Разница зазора для отдельных рычагов муфты сцепления, не более, мм — 0,3

Свободный ход педали муфты сцепления, мм — 40-50 по подушке педали

Расстояние от места контакта рычагов с подшипником отводки до торца ступицы опорного диска, мм — 13 ±0,5

Расстояние от задней плоскости корпуса КПП до наружного торца ведущей шестерни главной передачи, мм — 58 + 0,15

Допустимое увеличение осевого зазора в конических подшипниках вторичного вала КПП, не более (при контроле), мм — 0,3

Момент сопротивления проворачиванию вторичного вала КПП в конических подшипниках без учета зацепляющихся с ним шестерен (обеспечивается при регулировки зазора), КГСМ (Нм) — 0,6 — 0,7 (6 — 7)

Момент сопротивления проворачиванию дифференциала в конических подшипниках, приложенный к наружному торцу зубьев ведомой шестерни главной передачи, КГСМ (Нм) — 3 — 5 (30 — 50)

Боковой зазор в зацеплении шестерен главной передачи заднего моста, мм — 0,25 — 0,55

Ход педалей тормозов, мм — 70-90 110 — 120 (для тракторов с унифицированной кабиной)

Как устроено сцепление в автомобиле

Основное предназначение сцепления заключается в том, чтобы плавно присоединить маховик двигателя к первичному валу коробки переключения передач при начале движения авто, а также при изменении передач

Еще одной важной задачей узла является защита трансмиссии от механических перегрузок при резком торможении, таким образом предотвращая вероятность поломки и дорогостоящего ремонта

Существует несколько классификаций сцеплений. В зависимости от числа ведомых дисков они могут быть многодисковыми и однодисковыми (это наиболее часто встречающаяся разновидность).

В зависимости от того, в какой среде функционирует механизм, он может быть «сухим» или «влажным». В настоящее время автопроизводители отдают предпочтение первому варианту, не требующему для работы специальной масляной ванны.

Классификация сцеплений в соответствии с приводом в действие позволяет выделить гидравлические, механические, электрические или комбинированные механизмы. В зависимости от конструктивных особенностей на прижимном диске пружины могут располагаться по кругу либо иметь центральную диафрагму.

Сцепление состоит из:

• диска сцепления (называемого «ведомым»);
• нажимного диска;
• выжимного подшипника и вилки его привода;
• системы привода и выключателя сцепления (педали выключения).

Принцип работы однодискового автомобильного сцепления заключается в том, что рабочие поверхности маховика, дисковых накладок и прижимная поверхность «корзины» плотно присоединяются друг к другу. Под воздействием выжимных пружин на прижимной диск «корзины», последний плотно прижимается к диску сцепления, вызывая его прилегание к маховику.

Первичный вал, заходя в шлицевую муфту, получает от диска сцепления крутящий момент. При выжимании педали активизируется система привода, под давлением выжимного подшипника выжимные пружины отдаляют рабочую поверхность «корзины» от диска. Освобожденный диск перестает заставлять вращаться первичный вал трансмиссии, при этом двигатель продолжает работать.

Рекомендуем

«Устройство цилиндра сцепления: немного теории для удачной практики» Подробнее Двухдисковые сцепления состоят из двух дисков и «корзины», имеющей две рабочие поверхности. Механизм дополнен ограничительными втулками и системой для регулировки синхронного нажатия. Сам принцип действия аналогичен ранее описанному.

Устройство механима сцепления ВАЗ 2107

Сцепление ВАЗ 2107 — довольно сложный механизм, состоящий из нескольких десятков элементов. Причины его неисправности могут быть самыми разными. Однако все их можно разделить на две группы:

1. Дефекты самого механизма сцепления. К ним относятся неисправности ведомой части муфты, нажимного устройства, корзины, маховика, вилки включения/выключения сцепления.
2. Дефекты гидравлического привода механизма сцепления. Они могут быть обусловлены утечкой рабочей жидкости, образованием в ней воздушной пробки, а также неисправностями главного или рабочего цилиндров (ГЦС и РЦС) и педального механизма.

Муфта сцепления, как и любая другая деталь автомобиля, имеет ограниченный эксплуатационный ресурс. В первую очередь, он зависит от мастерства водителя, поэтому не регламентируется заводом-изготовителем. Для увеличения срока службы муфты её необходимо вовремя регулировать, следить за уровнем рабочей жидкости, избегать езды по бездорожью, учиться навыкам правильного пользования сцеплением.

На классических моделях ВАЗ установлено сухое постоянно замкнутое однодисковое сцепление. Оно включает в себя два основных элемента:

1. Ведущая часть. Она состоит из ведомого диска, шлицевая часть которого передаёт вращение коробке передач за счёт трения между фрикционными накладками и поверхностями маховика и нажимного диска.
2. Неразборный ведущий узел (корзина). Корзина крепится к маховику и состоит из нажимного диска и диафрагменной нажимной пружины.

В классических моделях ВАЗ используется однодисковое сухое постоянно замкнутое сцепление: 1 — маховик; 2 — ведомый диск сцепления; 3 — корзина сцепления; 4 — выжимной подшипник с муфтой; 5 — бачок гидропривода сцепления; 6 — шланг; 7 — главный цилиндр гидропривода выключения сцепления; 8 — сервопружина педали сцепления; 9 — возвратная пружина педали сцепления; 10 — ограничительный винт хода педали сцепления; 11 — педаль сцепления; 12 — трубопровод гидропривода выключения сцепления; 13 — шаровая опора вилки; 14 — вилка выключения сцепления; 15 — оттяжная пружина вилки выключения сцепления; 16 — шланг; 17 — рабочий цилиндр гидропривода выключения сцепления; 18 — штуцер прокачки сцепления

Механизм сцепления должен быть надёжным, долговечным, способным гасить колебания вращающего момента двигателя. Муфта сцепления имеет гидравлический привод, состоящий из:

• главного цилиндра сцепления;
• рабочего цилиндра сцепления;
• вилки включения/выключения сцепления;
• выжимного подшипника;
• ножной педали.

Порядок регулировки сцепления на разных моделях автомобилей

У каждого авто может быть свой, отличный от других свободный ход педали сцепления. Конкретное значение этого расстояния следует узнавать из документации к автомобилю. Разберем поэтапно, как отрегулировать механизм у некоторых моделей ВАЗ.

1. «Лада Калина»

Выполните следующие действия по регулировке:

• Откройте капот и освободите корпус воздушного фильтра, открутив соответствующие крепежные болты.
• Отсоедините датчик массового расхода топлива вместе с хомутом.
• Трос максимально подтяните к себе, держась за его резьбовую часть. При этом пружина педали сцепления может оказывать сопротивление, которое следует по возможности преодолеть.
• С помощью штангенциркуля измерьте расстояние между рычагом вилки и пластиковым поводком. Результат должен быть равен 2,7 см.
• Если измеренное значение отличается от требуемого, подтяните либо ослабьте гайку рожковым ключом до достижения нужного результата.
• Повторно сделайте замеры при нажатой педали.
• В завершении закрепите воздушный фильтр на своем месте.

2. «Лада Приора»

Замерить положение троса в «Приоре» можно двумя способами. В первом случае при регулировке следует ориентироваться на ход педали, равный 123-125 мм. Другой способ заключается в измерении длины отрезка троса, выходящего из кожуха — при отпущенной педали это расстояние должно быть равно 2,7 см. Чаще всего применяется первый способ по причине своей большей надежности.

3. ВАЗ-2107

Для выполнения регулировки сцепления двигателя потребуется заехать на смотровую яму или эстакаду. Если такой возможности нет, можно поднять автомобиль на опорах, используя домкрат.

• Когда свободный ход педали отрегулирован, следующая важная задача будет состоять в регулировке расстояния между крайним верхним положением педали и упором в 0,4-2 мм. Для этого ключом на 10 мм открутите стопорную гайку.
• Если в автомобиле используется инжекторная система, снимите защитный щиток.
• Далее нанесите на резьбу толкателя смазку, предварительно очистив поверхность от загрязнений.
• Обязательно оцените ход толкателя, так как от его работы зависит движение выжимного подшипника. Расстояние, которое проходит толкатель, должно быть в пределах от 4 до 5 мм. Для измерения отожмите назад вилку до упора. Чтобы не прилагать лишних усилий, желательно временно отцепить от рычага пружину.
• С помощью ключа 17 мм отрегулируйте ход толкателя, одновременно зафиксировав регулирующую гайку. Контргайку ослабьте ключом 13 мм.
• С помощью ключей на 8 мм и на 17 мм соответственно зафиксируйте толкатель и задайте требуемое расстояние (4-5 мм).
• В завершении регулировки затяните контргайку и оцените ход педали — между крайним верхним положением и позицией отключения должно быть расстояние в 3 см.

4. ВАЗ-2108, 2109, 2199

Сцепление у этих моделей регулируется следующим образом.

• Полностью отожмите педаль и измерьте расстояние между ее нижним краем и полом. В идеале оно должно быть в диапазоне 18-20 см.
• Далее рукой нажмите на педаль до упора и вновь измерьте расстояние — оно должно составлять 6-7 см.
• Разница между измеренными значениями в итоге будет равна 13-14 см.
• Если полученная величина не вписывается в норму, стоит отрегулировать механизм, подтянув или ослабив его.
• Для регулировки используйте 2 гаечных ключа: первым зафиксируйте регулирующую гайку, а вторым отвинчивайте контргайку. Если требуется увеличить ход педали, регулирующую гайку следует вращать по часовой стрелке. При этом, педаль будет опускаться к полу.
• После проведенной настройки выполните контрольные замеры. Если все расстояния соответствуют нормам, затяните контргайку.

5. ВАЗ-2114, 2115

Этапы регулировки у данных моделей:

• Машина ставится на ручник, с нее снимается аккумулятор для обеспечения максимальной безопасности при работе.
• Далее открывается капот и находится трос привода.
• Гайки, фиксирующие наконечник найденного троса, ослабляются с помощью двух ключей.
• Подкручиванием данных гаек в ту или иную сторону расстояние выводится в диапазон 125-135 мм.
• Затем до упора нажимается педаль сцепления – причем минимум три раза.
• Выполняются контрольные замеры, при необходимости регулировка повторяется.

Если все перечисленные процедуры не помогают, следует обратиться в сервисный центр.

Когда нужна регулировка педали сцепления и как выполняется

В процессе эксплуатации, а также после проведения ремонтных работ (например, замена троса или цилиндра, в зависимости от типа сцепления) ход педали, а значит и работа сцепления, может изменяться. Более того, при слишком большом свободном ходе сцепление может выключаться не полностью. То есть, диск будет соприкасаться с маховиком двигателя в любом случае.

С другой стороны, если ход педали будет слишком маленьким, то будет происходить пробуксовка. То есть, движение машины начинается сразу, как только педаль выходит из нижнего положения. При этом теряется крутящий момент, растут нагрузки, возникают сложности при старте с места и т.д.

Водителю не обязательно дожидаться, пока неправильный ход станет педали станет заметен. Можно и нужно проводить профилактику, а также при необходимости регулировку свободного хода сцепления. Для этого понадобится линейка, при помощи которой определится амплитуда общего хода педали.

Процедура проста: нужно выжать полностью педаль рукой и замерить расстояние от пола до педали. После этого провести такой же замер, когда педаль будет в крайнем верхнем положении. Разница этих двух чисел – это и есть амплитуда хода. Для большинства автомобилей (классический, так сказать, вариант) она составляет 16 см. Однако лучше свериться с руководством по эксплуатации в каждом конкретном случае.

Свободный ход проверяется несколько иначе. Для этого придется замерить зазор между вилкой и толкателем (элементы сцепления). При оттянутой вилке он должен составлять 4-5 мм.

Регулировка общего хода педали также необходима. Перед тем, как отрегулировать педаль сцепления, машину для удобства лучше установить на эстакаду, подъемник или смотровую яму. Из инструментов понадобятся гаечные ключи разных размеров (зависит от марки автомобиля).

Если сцепление механическое, то регулировать нужно трос (тросовый привод). Для этого нужно найти регулировочный болт, который находится в подкапотном пространстве. После откручивания контргайки вращают регулировочную гайку. Проверить результат можно новым замером амплитуды (после троекратного нажатия на педаль).

Если сцепление гидравлическое, то полный ход педали регулируется в салоне машины упорным винтом. Свободный ход также регулируется из салона, но придется предварительно определить его величину. Сделать это можно, выжимая педаль рукой и замечая момент, когда появляется сопротивление нажиму.

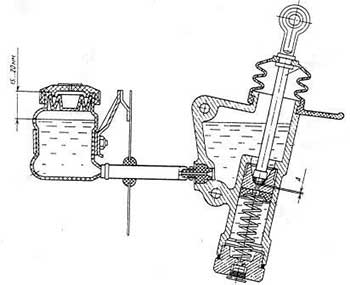

Величина свободного хода не должна превышать, как правило, 15 мм. Регулировка производится путем вращения штока толкателя главного цилиндра

После всех настроек важно хорошо закручивать контргайки
