Регулировка сцепления на калине

Как снять и поменять тросик сцепления

ВАЗ 2109

1. Изначально сама работа происходит под капотом авто.
2. В машине ВАЗ 2109 трос закрепляется на коробке с помощью металлического кронштейна. Чтобы высунуть эту деталь из нее, необходимо уменьшить крепежный элемент.
3. Затем надо снять конец снизу троса со сцепления.
4. Для того, чтобы провести дальше эту работу необходимо перейти в салон автомобиля. Отсоединяем тросик от педали. Для этого убираем коврик из резины и отодвигаем ковролин.
5. Затем вытаскиваем скобу стопора благодаря отвертке, а затем извлекаем палец, он соединен с тросом кронштейна педали.
6. В следующем способе просто достаем его.
7. Новую деталь пропускаем через отверстие под дном и закрепляем его конец на пальце благодаря скобе.
8. Далее фиксируем ТС в коробке, да так, чтобы втулка из резины прилегала в кронштейне.
9. Затем надеваем наконечник на вилку.
10. Устанавливаем новый трос и проверяем работу, если надо будет еще и регулируем весь процесс механизма.

ВАЗ 2110

• В самом начале убираем старый тс, вытаскиваем его из кронштейна, он располагается в коробке.
• Необходимо ослабить его.
• Затем вынуть.
• Вынимаем из зацепления в вилке. Придерживаем ее и извлекаем.
• Нужно отсоединить деталь от педали.
• Вытаскиваем кожух.
• Отверткой поддеваем скобу стопора, который поддерживает головку троса на пальце педальки.
• Вытаскиваем ее.
• Необходимо, чтобы педаль была поднята наверх до упора.
• Снимаем скобу.
• После ее снятия, необходимо выкрутить пластину опоры, а потом вставить в салон машины.
• На этом весь процесс можно считать законченным. Если все сделали правильно, то у вас все получится.

ВАЗ 2114

1. Для начала необходимо открыть капот автомобиля и отключить клемму АКБ.
2. Далее, надо найти трос сцепления, затем его отключаем.После этого деталь вытаскиваем из кронштейна и выводим его из вилки сцепления.
3. Убираем коврик со стороны места водителя и убираем ковролин в педалях.
4. После того, как вы это сделали, то увидите, где располагается трос, он же закреплен к педали. Вам всего лишь надо отключить его. Он одет ушком одного кончика на крюк.
5. Когда вы отсоединили все детали механизма, то вытаскиваем его. Для этого проталкиваем его от себя под капот автомобиля.
6. Наконец-то старый трос полностью снят, надеваем новый на это место. Запомните, что перед тем как установить необходимо, снять втулку, которая находится на педали, на ней крепится трос.

Приора

• Сперва нужно вынуть пальник из резины, он перекрывает отверстие, в котором тросик выходит. Таким образом, в него не попадает пыль, грязь и влага. Снимаем упор с кронштейна.
• Теперь необходимо посмотреть в то место, где кончик троса сцепления подсоединен, он устанавливается на палец педали, и закрепляется на нём при помощи фиксирующей детали. Чтобы вытащить его, это можно сделать при помощи пассатиж или отвёртки.
• Переходим под капот автомобиля и находимся там, отсоединяем трос сцепления от вилки включения, для этого всего лишь потяните за его конец.

Калина

1. Сначала необходимо убрать упор оболочки троса сцепления. Для этого нужно под панелью находим гайку крепежа упора оболочек троса к кронштейну и откручиваем ее.
2. Далее с помощью плоской отвертки поддеваем и демонтируем скобу пружины.
3. Затем снимаем деталь механизма храпа, регулируем натяжение тросика.
4. Снимаем втулку из пластмассы.
5. Для того чтобы добраться до тросика, нужно вытащить фильтр воздуха.
6. Далее следуем, потягиваем тросик за конец и вытаскиваем поводок из рычага.
7. Затем снимаем защиту чехла из резины с наконечника.
8. Необходимо вывести трос из кронштейна узлов педали.
9. Вытаскиваем чехол уплотнителя троса из щитка передка, затем надо вытащить тросик.

Гранта

• откручиваем гайки, которая крепится к тросу на кронштейн педали
• снимаем упор со шпилек оболочек троса
• демонтируем скобу стопора, удерживаем ось педалей сцепления
• вытаскиваем ось
• снимаем педаль сцепления
• отсоединяем пружины с кронштейна
• вытягиваем и снимаем стопор конца троса
• извлекаем плотную деталь оболочки тс, которая находится в отсеке мотора
• вытаскиваем наконечник из паза вилки
• отворачиваем поводок троса
• извлекаем втулку направления оплетки
• снимаем трос сцепления

Что это?

Под сцеплением на Ладу Калину автомастера понимают элемент трансмиссии, который принимает на себя весь удар при переключении передач, торможении. Этот узел защищает авто от перегрузок, сглаживает колебания. Без сцепления многоступенчатая коробка передач работать не сможет.

Конструкционно механизм представлен такими элементами:

1. Кожух.
2. Ведущий диск.
3. Картер.
4. Нажимной диск.
5. Пружины.
6. Ведомый диск.
7. Износоустойчивые накладки.

Малейшая неисправность в системе сказывается на работе машины. Опытные водители понимают о наличии неполадок со сцеплением по таким признакам:

• Механизм выключается неполностью.
• Возникают проблемы с переключением скоростей.
• При работе машины слышны посторонние звуки из отсека расположения сцепления.

Причин неисправного состояния механизма трансмиссии множество. Среди них:

1. Повреждение диска.
2. Износ пружины диафрагмы.
3. Неотрегулированный ход педали.
4. Загрязнение.
5. Естественный износ механизма.

При наличии загрязнения для восстановления работы узла достаточно чистки. Если вышло из строя несколько элементов устройства, то целесообразнее проводить замену. Специалисты советуют покупать новые детали, ведь старые запчасти вскоре выходят из строя и приходится искать исправную запчасть вновь. Автомастера отмечают, что средний срок службы сцепления составляет до 100 000-150 000 км пробега. Многое зависит также от стиля езды автомобилиста.

Корректируем работу механизма

Все указанные факторы, которые вызывают отклонения в эффективной работе механизма сцепления, требуют немедленной корректировки положения тросового привода в Лада Калина 2. Регулировка сцепления предполагает выполнение такого ряда манипуляций.

1. Демонтируем корпус воздушного фильтра для обеспечения доступа к механизму регулировки.
2. Взявшись за наконечник, вытягиваем трос на максимально возможную длину.
3. Используем штангенциркуль для замера расстояния, присутствующего между наконечником и ранее обозначенной вилкой. Норма предполагает значение в 27 мм.
4. Если обнаруживается несоответствие обозначенной величине зазора, то действуем так: поворачиваем поводок по резьбе, пока не будет достигнуто ранее указанное значение расстояния.
5. Отпускаем тросовый наконечник и удостоверяемся в его плотном прижатии к вилке.
6. Нажимаем на педаль привода сцепления несколько раз, чтобы привести в действие узел автоматической корректировки длины.
7. Теперь прибегаем к замерам обозначенного зазора. Если снова обнаруживается отклонение, то проделываем указанные манипуляции еще раз. На этом регулировка троса сцепления завершена.

Когда завершена регулировка сцепления, узел сцепления в Лада Калина иногда способен напоминать о себе скрипами или шумами. Это может быть спровоцировано трением поводка о поверхность вилки. Устранить досадный звуковой эффект поможет смазка, которую следует нанести на контакт гайки тросового наконечника и вилки. В числе других причин может присутствовать скрип втулки педального узла, а также приход в негодность расположенного там же датчика.

Доработка

Цель: установить прокладку между тросом сцепления и вилкой КПП

Порядок действий:

1. Снять наконечник троса сцепления с вилки.
2. Открутить наконечник троса, предварительно замерив длину свободных витков резьбы.
3. Снять пыльник троса сцепления.
4. Снять с упора троса резиновую вставку (фото №1).
5. Вместо нее установить круглую шайбу из пористой резины (диаметр 32-35 мм, отверстие 12-13 мм) (фото 2).

1. Вырезать из резины кусок размерами 20х70 мм, толщиной 2,5-3 мм.
2. Приклеить его (например, клеем «Момент») к пластиковому упору троса (в один оборот), зафиксировать изолентой в 1,5 оборота.

1. Вставить трос в кронштейн на КПП и одеть пыльник.
2. Накрутить наконечник, оставляя свободных витков резьбы на шпильке на пару миллиметров меньше (т.к. новая прокладка толще, чем заводская деталь).
3. Подложить 2 мм прокладку из пористой резины между наконечником троса и рычагом вилки.
4. Отрегулировать педаль сцепления.

В итоге: эффект был заметен сразу. Теперь тарахтение слышно только с открытыми окнами. После доработки крепления троса сцепления на машине проехали более 15 тыс. км, шум КПП в пределах нормы. Повышенные вибрации и шумы замечены только при температуре -20 о C, когда резиновые прокладки становятся твердыми. Автор выложил звуковые файлы (режим разгон-торможение двигателем на оборотах 1500-2000 на 3-й передаче), в которых показывает, какой был шум от КПП до и после доработки. Скачать файл могут пользователи сайта:

Чтобы скачать файлы нужно авторизироваться на сайте Чтобы скачать файлы нужно авторизироваться на сайте

На иномарках с повышенными вибрациями троса сцепления борются при помощи специального грузика (трос Renault Logan). Повторить зарубежный опыт можно в гаражных условиях, например, на оболочку троса намотать шарик из битума (взять от вибродемпфера).

Народные методы скорой помощи

Если вдруг во время поездки вы обнаружили, что педаль предательски провалилась и уже нет надежды, что машинка продержится до запланированного похода в автосервис, нужно знать 3 возможных варианта дальнейших действий.

Первый — попросить друга дотянуть застывшее авто на буксире, второй — вызвать эвакуатор. Но что делать, если друзья далеко, а эвакуатора нет? В таком случае существует 3-й вариант: попробовать восстановить сцепление самостоятельно, чтобы оно поработало, пока вы доберетесь до СТО.

От водителя требуются следующие действия:

• выключить мотор;
• рычагом выставить первую передачу;
• одновременно с поворотом ключа зажигания и запуском двигателя нажать на педаль.

Автомобиль Лада Калина – снискал в народе заслуженную популярность, которая со временем только укреплялась, потому, что эта машина показала воистину высокие эксплуатационные характеристики при минимальной стоимости обслуживания.

На видео подробный процесс замены сцепления на Лада Калина:

Однако, как и на любом другом автомобиле, существуют некоторые узлы требуют обязательной замены после совершения определённого пробега. К таким узлам как раз и относится сцепление, без которого просто не может существовать каждый автомобиль.

В процессе замены сцепления

Провести самостоятельную замену сцепления на Лада Калина достаточно сложно, хотя и выполнимо. Ниже, в нашей статье мы подробно расскажем, как провести такие работы с начала и до конца не допустив при этом ошибок.

Типы сцепления на Калине

На автомобили ВАЗ 1117

,1118 и1119 устанавливаются два различных типа сцепления на 190 и 220 миллиметров

Определить свой диаметр очень просто, достаточно лишь обратить внимание на количестве болтов крепления стартера. На 190 мм – их 3, а у 200 мм – их 2

Независимо от фирмы изготовителя, в сборе практически всегда вы найдёте сам диск сцепления, корзину и выжимной подшипник.

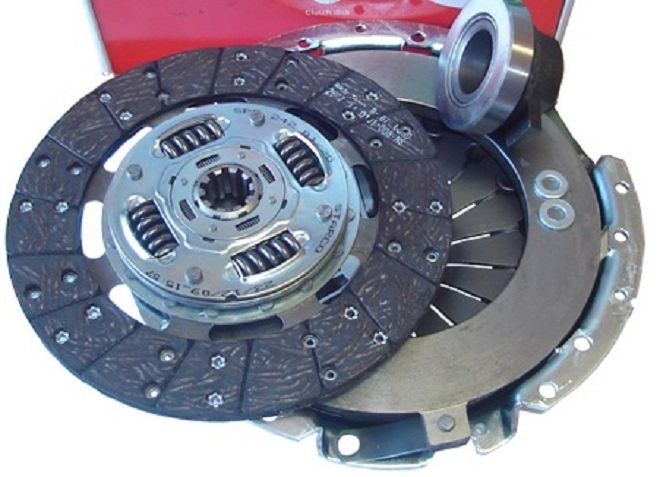

Новый комплект сцепления

Подготовительные работы

Не секрет, что работы по замене сцепления проводятся через демонтаж коробки переключения передач, следовательно, необходимо заблаговременно позаботится о наличии смотровой ямы либо эстакады. Также нам потребуются следующие инструменты и материалы:

• Новый комплект сцепления.
• Набор с инструментами.
• Шестигранный ключ.
• Домкрат.
• Ветошь.
• Отвёртка.
• Емкость для слива масла.
• (при необходимости).
• Лампа для освещения труднодоступных мест.

Пошаговый процесс замены сцепления

Первым делом работы необходимо проводить под капотом автомобиля.

1. Отсоединяем силовой и минусовой кабель от аккумуляторной батареи и затем извлекаем её.
2. Затем убираем корпус воздушного фильтра вместе с гофрой.
3. Убираем все провода от стартера.
4. Демонтируем все провода, идущие у КПП и силового агрегата.

Переходим к работе под автомобилем

Снимаем КПП и переходим к работе со сцеплением.

Внимание!

Если вы не уверены в своих силах, то вам не следует приступать к подобному виду ремонта и необходимо обратится в автосервис для наиболее профессиональной помощи.

Устранение неисправностей, связанных с датчиком

Этот механизм устанавливается только на сцепление Лада Калина с электронной педалью газа. Функция его состоит в управлении режимами двигателя при переключении передач, начале движения и пр. Неисправности датчика отражаются на контроллере двигателя обозначением «ошибка 0830», при этом загорается лампа Check Engine.

Физически неисправности ощущаются как рывки машины при переключении передачи, при работе двигателя на малых оборотах или внезапное возрастание либо падение оборотов двигателя, если нажать на педаль. Отрегулировать датчик сцепления на Калине нельзя, его придется полностью заменить.

Деталь эта расположена над педалью, под рулевой колонкой. Покупая новый, следует выбрать датчик 1118-3720015 (для Калины, Приоры, Гранты). Замена его немного осложняется труднодоступностью 2 саморезов, на которых он крепится к кронштейну педали.

Для снятия датчика нужно выдернуть держатель колодки проводов из отверстия на кронштейне педали. Затем отсоединить ее от жгута проводов приборной панели. Крючок пружины вывести при помощи отвертки из держателя и открутить крепление датчика на кронштейне педали (саморезы). Датчик сцепления снимается вместе с держателем, освобождается и заменяется. Сборку производить в обратной последовательности, начиная с крепления датчика на стержни держателя.

Отрегулировать сцепление Лада Калина или заменить датчик не очень сложно. При проведении работ двигатель должен быть заглушен. Если после регулировочных мероприятий посторонние шумы и другие неисправности не исчезли, следует обратиться в автосервис для диагностики и возможного ремонта с заменой дисков сцепления.

Как можно снять фару на Ладе Калине?

Как проводится замена масла в КПП Лады Калины?

Как улучшить шумоизоляцию салона и капота Калины своими руками?

FakeHeader

Comments 11

У меня наоборот зазар больше 27мм. Не помню точно… 33 или 35. При меньшем значении был люфт у педали.

кстати! когда снимал старый трос, который начал хрустеть и вытянулся уже на всю длину! там тоже было миллиметров 15пропали все лишние шумы, щелчки, потрескивания

Зазор в 27 миллиметров регулируется на уже установленном тросе.А регулируется он путём оттягивания от вилки сцепления баршка-фиксатора троса, который закручивается на резьбу на последней фотке.

спасибо, это я знаюуже установил . но зазор не получается!накрутил гайку всего на 1,5 витка и зазор уже мм 15 получается!

А если на педаль сцепления понажимать, зазор меняется?

всё делал по мануалу . второй день уже катаюсь, с эти зазором 15 мм.всё нормальнокто и главное от куда? взял и растиражировал это зазор?!

Данный размер указан в официальном «СБОРНИК ТЕХНОЛОГИЧЕСКИХ ИНСТРУКЦИЙ АВТОМОБИЛЬ LADA GRANTA И ЕГО МОДИФИКАЦИИ»

«- замерить размер «В» между вилкой 3 и поводком 2, удерживая наконечник тросапривода сцепления с поводком в вытянутом положении. Величина размера «В» должнасоставлять 26,3…27,7 мм. При отклонении от заданной величины, вращением поводкаустановить необходимый размер (штангенциркуль ШЦ-1-125-0,1);— отпустить наконечник троса привода сцепления. Под действием пружинынаконечник троса должен переместиться до сопряжения поводка с вилкой без зазора;— нажать на педаль сцепления три раза до упора и повторно замерить расстояние «В», вслучае необходимости повторить регулировку (штангенциркуль ШЦ-1-125-0,1);»

ещё раз Спасибо! у меня ДВА — ДВЕ книги и там указан это самый!НО НЕ Получатся ОН крутить некуда гайка висит даже не накрутившись полнастью на резьбу

а у вас какая коробка? трос для старой и новой(тросовой) отличается по длине.

Привет! машинка старая 09 годано я думаю что отличий по длине не должно бытьво всяком случае на гранте и первой калине троса одинаковые

на тросовой коробке трос длиннее, (проверено лично) У тебя, да, обычный трос

Как заменить трос в механизме сцепления?

Как правильно осуществляется замена троса сцепления? Ниже приведены подробные аспекты инструкции, позволяющей успешно заменить трос.

1. Сначала приступаем к откручиванию гайки троса от кронштейна, которая расположена под приборной панелью. Это действие выполняем посредством ключа на «8», после чего появляется доступ к демонтажу упора кронштейна.
2. Отсоединяем стопорную скобу, которая разместилась на «пальце».
3. Далее снимаем корпус компенсационного устройства (пользуемся отверткой).
4. С педального пальца извлекаем фторопластовую втулку.
5. Производим визуальный мониторинг элемента узла на предмет присутствия износа. Если таковые «артефакты» присутствуют на поверхности втулки, то ее однозначно заменяем, выполнив предварительную обработку солидолом.
6. Осуществляем демонтаж уплотнителя троса, который вмонтирован в технологическое отверстие лобового щита кузова (по фото его можно наблюдать из подкапотного пространства).
7. Тянем по ходу движения тросовый наконечник до момента извлечения его из паза вилки.
8. Ключом на «17» «побеждаем» гайку, посредством которой наконечник троса удерживается на соответствующем кронштейне трансмиссионного агрегата. Для предотвращения проворачивания наконечника применяем дополнительный ключ.
9. Теперь переходим к демонтажу тросового наконечника, после чего извлекаем данный элемент из отверстия. Сам трос также можно вынуть.
10. Завершив обозначенные манипуляции, начинаем монтаж нового узла.
11. Сначала пропускаем трос в ранее обозначенное отверстие лобового щита.
12. Обрабатываем втулку специальным составом и фиксируем элемент компенсации износа на соответствующем пальце.
13. Теперь крепим трос непосредственно к педали и возвращаем на место ранее снятое уплотнение.
14. Перемещаемся к монтажу наконечника на кронштейне трансмиссии LADA Granta. Удерживающую гайку завинчиваем с потребным моментом (не переусердствуем).
15. Помним о необходимости накрутить поводок.
16. Монтажную процедуру продолжаем перемещением нижнего наконечника в направлении вперед до возникновения ощущения упора.
17. Удерживаем наконечник в обозначенном положении и одновременно осуществляем замер расстояния, которое было освещено нами ранее (конкретнее: на участке «поводок – вилка»). Если параметр некорректен, вращаем поводок до появления оптимального значения.
18. Помним о необходимость смазать тело поводка до момента его установки в узел. Подвергать смазке необходимо плоскость, находящуюся в контакте с вилкой.
19. Завершающим действием является многократный выжим педали на полную величину. Затем снова производим контрольное измерение в секторе «вилка – поводок» и, если оно имеет отклонение от регламента (27 мм), производим повторное регулирование. Таким образом замена троса сцепления завершена.

Регулировка сцепления на Калине описание и Видео

Сцепление – важнейший трансмиссионный механизм автомобиля. Полезными свойствами сцепления являются непрерывная передача момента вращения коленчатого вала на коробку передач и подвижность при подключении или отключении от КПП. Периодические неисправности сцепления – одно из слабых мест на машине Лада Калина. Несмотря на усовершенствования в этой области – наличие автоматическое настройки тросика – самостоятельная регулировка сцепления на Калине время от времени необходима.

Сцепление – важнейший трансмиссионный механизм автомобиля. Полезными свойствами сцепления являются непрерывная передача момента вращения коленчатого вала на коробку передач и подвижность при подключении или отключении от КПП. Периодические неисправности сцепления – одно из слабых мест на машине Лада Калина. Несмотря на усовершенствования в этой области – наличие автоматическое настройки тросика – самостоятельная регулировка сцепления на Калине время от времени необходима.

Как действует автоподтяжка троса

Интенсивная эксплуатация, естественно, способствует истиранию фрикционных накладок диска сцепления. По мере износа встроенный храповый механизм позволяет немного подтянуть трос, чтобы обеспечить должную эффективность диска. Вилка выключения поворачивается, благодаря чему втулочная пружина сжимается. Напряженная пружина удерживает фиксаторы наконечника, в результате чего тот освобождается и натягивает трос.

Неисправности сцепного трансмиссионного агрегата: как определить

О том, что необходима регулировка сцепления и автоматическая фиксация троса уже не помогает, машина может подсказать сама. К таким признакам относятся:

1. Автомобиль плохо тянет вперед. Сцепление не обеспечивает должной связи маховика с диском, из-за чего значительная доля силы крутящего момента и, соответственно, скорости теряется. 2. При движении педаль не поднята до конца и болтается. В принципе, данная проблема вытекает из первой. 3. Сцепление плохо выключается: педаль не выжимается до конца, из-за чего сложнее переключить передачу. Однако, для того, чтобы убедиться наверняка, нужна ли регулировка сцепления на Калине, нужно провести ряд небольших проверок.

Как проверить сцепление

1. Выжать педаль и отпустить, так, как делается в реальности при движении. Скрипы и щелчки при движении педали уже смогут намекнуть на неисправности. 2. Проверить педаль на заедание. Препятствие ходу уже более точно означает неполадки в области регулировки. 3. Ход сцепной педали должен быть «от и до». Если она не полностью поднимается и уж тем более не до конца опускается в пол, то регулировка сцепления необходима однозначно. Но, перед тем, как принять окончательное решение, надо ли настраивать трос механизма сцепления вручную, стоит попробовать отрегулировать ход. Измерить величину хода лучше всего с помощью линейки. Педаль опускается в пол, а затем возвращается в исходное состояние. При величине расстояния более 14.6 см, необходимо настроить только ход педали. Если все нормально, то приступаем к дальнейшим действиям. Регулировка сцепления на Калине требуется в том случае, когда при отклонении поводка троса сцепления от рычага вилки выключения на 2.7 см и более, ярко выражены биения фрикционных накладок, а расстояние между ними и заклепками менее 0.2 мм

Важно: при проверке сцепления двигатель не должен работать, и машина должна быть холодной

Процедура регулировки сцепления на Лада Калина

1. Открыть капот и демонтировать воздушный фильтр. 2. Натянуть трос на максимум. Делается это путем натяжки его наконечника. 3. Проверить зазоры между нижним поводком троса и вилкой выключения. Как было сказано выше, это расстояние не должно превышать 2.7 см при нормально отрегулированном сцеплении. Если зазор больше, нужно просто повернуть поводок по резьбе наконечника. Замеры лучше проводить не линейкой, а штангенциркулем. 4. Несколько раз выжать и отпустить педаль сцепления. Затем снова повторить измерения зазоров между рычагом вилки и поводком. При увеличении снова подкрутить поводок и прокачать педалью.

Регулировать механизм следует также на остывшем автомобиле при заглушенном двигателе!

Как видно, регулировка сцепления на Калине не отличается сложностью, и сделать это сможет каждый автолюбитель. Однако, если трос все время съезжает и настроить зазор не получается, то, возможно, придется менять сцепление полностью. Заменить тоже можно самостоятельно, но лучше обратиться в профессиональный .

Регулировка сцепления на Ладе Калина. Тонкости и разные моменты

Зная расположение узлов в автомобиле, регулировка сцепления на Калине не отнимет у вас много времени. К тому же гнать машину в автосервис совсем не обязательно, если все можно сделать своими руками. Собственники АКПП мало что понимают в сцеплении и его регулировке в виду сложной конструкции.

А вот бывалые не понаслышке знакомы с данной темой. Особенно когда речь идет о раннем или позднем захвате, обрыве троса, проскальзывании сцепления. Указанные поломки доставляют много неудобств при вождении, так как можно смело создать аварийную ситуацию и повредить кроме своего еще и чужое авто. Симптомы проявляются во время переключения скоростей или троганий под горку.

Регулировка сцепления на Калине и его замена

В 2004 году дебютировал очередной шедевр АвтоВАЗа Лада Калина. Многие ждали начала продаж, дабы приобрести это поистине чудо техники отечественного производства. Ведь по сути это достойная замена многим зарубежным конкурентам, правда, вот с качеством у первых версий что-то не срослось. И машине не судилось стать народным авто, в виду того, что пошли поломки, которые имели массовый характер.

Система сцепления на Калине

Завод-изготовитель устанавливал одно дисковое сцепление сухого типа с центральной нажимной пружиной. Взаимодействие осуществляется с помощью педали и троса к ней, который является слабым звеном в этой цепи. Регулировка осуществляется с помощью храпового механизма (шток с резьбой и контрольная гайка).

Со временем или точнее сказать в зависимости от манеры езды стираются накладки на диске и стают намного тоньше. Для любителей подержать сцепление на светофорах или рвать его хочу сразу огорчить долго таким путем не протянет оно. Готовьтесь к ремонту. Компенсировать утонченность диска поможет храповый механизм, с помощью которого можно регулировать степень натяжения тросика сцепления.

Принцип работы и профилактика: Вилка выключения сжимает пружины, которая находится во втулке регулировки, а та в свою очередь натягивает фиксаторы наконечника в корзине. Но следует сразу упомянуть, что натяжение возможно до определенного момента, пока допустим допуск диска сцепления, в противном случае будет обрыв, что повлечет замену диска. А для этого необходимо загонять машину на эстакаду, отсоединять маховик и коробку.

Проверить работоспособность можно так:

• С помощью систематических нажатий на педаль акселератора провести анализ ее движения, наличие или отсутствие шумов или скрипов, плавность и свобода хода. Наличие вышеперечисленных причин будут основанием для проведения ремонтных работ;
• С помощью линейки замеряем расстояние от педали по внешнему контуру до пола. Если расстояние более 14-14,6 см. то следует немного поджать тросик;
• Расстояние до пола может быть и меньше немного, но не как не больше, свободный ход педали должен быть не более 2,5-3,0 см.

• Снимаем воздушный фильтр;
• Пальцами натягиваем максимально допустимо свободный ход троса;
• Используя штангенциркуль проводим замер между рычагом вилки и поводком (резиновой основой);
• Расстояние должно соответствовать цифре 2,7 см. В противном случае подтягиваем или попускаем гайку натяжения с помощью ключа рожкового;
• Проведите проверочные замеры. Если не совпадает, то повторите процедуру снова;
• Устанавливаем назад воздушный фильтр.

Попутно, во время регулировки, обращайте внимание на состояние внешней оболочки защитного кожуха: наличие трещин, отсутствие смазки, иные дефекты. При необходимости замените для дальнейшей езды без поломок

Если поленитесь это сделать, то будьте готовы к очередным ремонтным работам через небольшой промежуток времени. Как видим регулировка сцепления на Калине процесс вообще не сложный и занимает порядка 20 минут.

• Регулировка рулевого редуктора на УАЗ Патриот. Как ее правильно сделать?
• Симптомы пробуксовки сцепления. Какие они, и что делать дальше?
• Что делать, если педаль сцепления на ВАЗ 2107 провалилась? Почини сам
• Правильная регулировка ручного тормоза на Газели. Безопасность превыше всего

Причины выхода из строя

Первый фактор, ускоряющий износ сцепления вообще и тросика в частности, – это высокая интенсивность эксплуатации машины. Если вы ездите на ней ежедневно, то будьте уверены – наши неидеальные дороги и сложные погодные условия сделают все возможное, чтобы детали автомобиля приходили в негодность раньше установленного срока.

Быстрее рвется тросик и у водителей, привыкших ездить агрессивно – резко срываться с места, тормозить на полном ходу и т. д. Причем даже редко выезжающая из гаража Калина не защищена от рассматриваемой неприятности. На ней со временем нарушается регулировка, и тяга постепенно ослабляется. Иногда она просто закисает в оболочке и перестает двигаться.
