Трос сцепления ваз 2109

Сцепление — причины неполадок, неисправности и способы их устранения:

См.

также:

• Бачок гидропривода сцепления

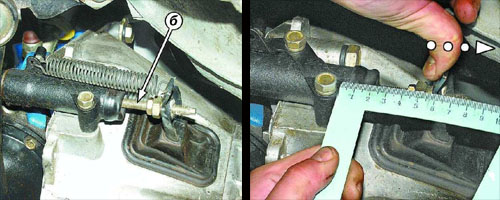

• Регулировка привода выключения сцепления

ЭТО ИНТЕРЕСНО: Форд фокус 2 замена задних колодок

Причина неисправности сцепления	Способ устранения
Повышенный свободный ход рычага вилки выключения сцепления	Отрегулировать свободный ход
Коробление ведомого диска (торцовое биение более 0,5 мм)	Выправить или заменить диск
Заедание ступицы ведомого диска на шлицах первичного вала	Очистить шлицы, нанести на них смазку ЛСЦ-15. При износе шлицев заменить первичный вал или ведомый диск
Перекос или коробление нажимного диска	Заменить кожух сцепления в сборе с нажимным диском и пружиной
Ослабление заклепок или поломка фрикционных накладок ведомого диска	Заменить накладки, проверить торцовое биение диска
Нарушение работоспособности троса привода сцепления	Заменить трос

Симтомы неисправности сцепления: Неполное включение сцепления («пробуксовка» сцепления)

См.

также:

• Бачок гидропривода сцепления
• Регулировка привода выключения сцепления

Причина неисправности сцепления	Способ устранения
Отсутствие свободного хода рычага вилки выключения сцепления	Отрегулировать свободный ход
Повышенный износ или пригорание фрикционных накладок ведомого диска	Заменить фрикционные накладки или ведомый диск в сборе
Замасливание фрикционных накладок ведомого диска, поверхностей маховика и нажимного диска	Тщательно промыть уайт-спиритом замасленные поверхности, заменить изношенные или поврежденные сальники коробки передач
Повреждение или заедание привода сцепления	Устранить причины, вызывающие заедание

Симтомы неисправности сцепления: Рывки при работе сцепления

Причина неисправности сцепления	Способ устранения
Замасливание фрикционных накладок ведомого диска, поверхностей маховика и нажимного диска	Тщательно промыть уайт-спиритом замасленные поверхности, заменить изношенные или поврежденные сальники коробки передач
Заедание в приводе сцепления	Устранить причины, вызывающие заедание. Поврежденные детали заменить
Повреждение поверхности или коробление нажимного диска	Заменить кожух сцепления в сборе с нажимным диском

Симтомы неисправности сцепления: Повышенный шум при выключении сцепления

Причина неисправности сцепления	Способ устранения
Износ, повреждение или утечка смазки из подшипника выключения сцепления	Заменить подшипник
Задиры в паре трения «палец поводка — рычаг oвилки выключения сцепления»	Зачистить заусенцы, промыть и смазать смазкой «Литол-24»

Симтомы неисправности сцепления: Повышенный шум при включении сцепления

Причина неисправности сцепления	Способ устранения
Поломка пружин демпфера ведомого диска	Заменить ведомый диск в сборе

Замена троса сцепления ваз 2109

Пошаговая инструкция по замене

Для проведения процедуры машину необходимо приподнять. Лучше всего воспользоваться смотровой ямой, эстакадой или подъемником, но достаточно будет поднять с помощью домкратов.

Инструменты

Процедура длится не боле 15-20 минут. Чтобы ее провести, нет необходимости в большом количестве инструментов и материалов, достаточно приготовить:

• новый трос сцепления (ТС);
• набор ключей;
• отвертку.

Этапы

Замена ТС на ВАЗ 2109 состоит из следующих шагов:

1. Сначала работы проводятся в подкапотном пространстве.
2. В автомобиле ВАЗ 2109 трос крепится к коробке благодаря металлическому кронштейну. Для того, чтобы вытащить заменяемую деталь из кронштейна, нужно ослабить крепежные элементы.
3. Затем снимаем нижний конец тросика с вилки выключения сцепления.
4. Для проведения дальнейших работ нужно переместиться в салон машины. Необходимо отсоединить ТС от педали. Для этого нужно убрать резиновые коврики и отодвинуть ковролин.
5. Далее нужно вытащить стопорную скобу с помощью обычной отвертки, а затем извлечь палец, который соединяет ТС с кронштейном педали.
6. На следующем этапе необходимо достать тросик.  Со стороны салона в моторном отсеке установлена резиновая подушка. Под рулем в перегородке кузова находится отверстие, через которое вытягиваем оболочку тросика путем выталкивания резиновой подушки, после этого вытягиваем старый ТС.
7. Далее начинается процесс установки, который начинается с салона автомобиля. Новую запчасть нужно через отверстие пропустить под днище и закрепить его наконечник на пальце ПС с помощью стопорной скобы.
8. Далее следует зафиксировать ТС в коробке так, чтобы резиновая втулка легла в кронштейн. Таким образом можно избежать повреждения резьбы.
9. Затем нужно надеть наконечник на вилку.
10. Чтобы тросик был более эластичным его желательно смазать маслом.
11. После установки нового ТС необходимо проверить работу механизма и отрегулировать все детали.
12. Для регулировки ТС следует отпустить контргайку. Это позволит свободно передвигаться регулирующей гайке.

    С ее помощью необходимо натянуть ТС на оптимальное расстояние. Если перетянуть, то он может снова порваться, если  не дотянуть, как положено, он будет не отрегулирован.

13. После любых манипуляций с ПС ее следует отрегулировать. Для этого необходимо проделать следующие действия:

• отвернуть гайку, расположенную под педалью;
• немного ниже находится контргайка, которую следует закрутить;
• далее нужно закрутить и первую открученную гайку;
• теперь необходимо максимально прикрутить резиновую шайбу к вилке.

Педаль сцепления и тормоза должны находиться на одном уровне. Если ПС будет выше, она быстро износится.

Важно знать!

У каждого автомобилиста должно быть универсальное устройство для диагностики своего автомобиля.

Произвести чтение, сброс, анализ всех датчиков и настройку бортового компьютера автомобиля Вы сможете самостоятельно с помощью специального сканера…

Таким образом, процедура замены ТС на автомобиле ВАЗ 2109 не слишком сложная и может быть выполнена в домашних условиях, а значит автовладелец сможет сэкономить на автосервисе.

В этом видео наглядно показывается, как заменить ТС, а также как .

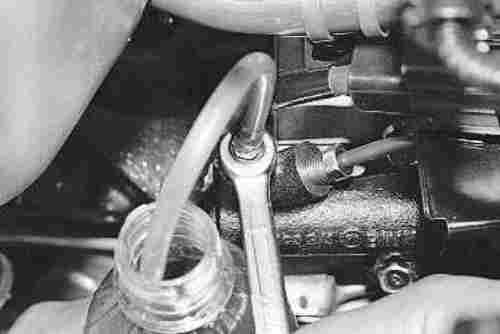

Прокачка сцепления

Каждый раз, когда происходит замена жидкости в системе, необходимо прокачивать сцепление. Иначе сюда может проникнуть воздух, что приведет к быстрому выходу системы из строя. Прокачка происходит так:

• ​ На штуцер цилиндра надевается шланг.
• Другой его конец следует опустить в емкость с жидкостью.
• Повернуть штуцер на ¾ оборота.
• Нажимать на сцепление до тех пор, пока из шланга не перестанут выходить пузырьки воздуха.

Примечание: если педаль полностью опущена, а выделение воздуха не прекратилось, значит следует завернуть штуцер

Очень важно, чтобы уровень жидкости в бачке был нормальным (не менее половины бачка)

Регулировка и ремонт сцепления – это совершенно несложный процесс. Поэтому нет смысла ехать в автосервис, где цена даже на такую пустяковую работу будет высокой. Значительно лучше выполнить диагностику и ремонт машины своими руками и у себя дома. Но в начале нужно пересмотреть кучу фото и видео, чтобы не навредить автомобилю. Любая инструкция поможет быстро и качественно произвести работу.

Как отрегулировать сцепление на ВАЗ 2109 самому?

1. Установите машину на ручной тормоз и откройте капот. Там, в области КПП найдите металлический тросик.
2. Совет: проще всего сделать это с помощью помощника. Попросите его понажимать на педаль сцепления, когда вы будете стоять у открытого капота. То, что будет в это время двигаться, и есть нужный вам элемент.
3. Далее у кронштейна, вы увидите 2 гайки (регулировочная и контргайка). Сначала ослабьте контргайку, а после, подкручивая регулировочную, выполните регулировку натяжения тросика сцепления.
4. Когда все регулировки на ваш взгляд будут закончены, сядьте за руль и понажимайте несколько раз на педаль сцепления, потом снова проверьте ее положение относительно коврика пола. Оно должно находиться в пределах 125-135 мм, если находится – считайте процедуру регулировкисцепления ВАЗ 2109 завершенной, если нет, повторите пункты 2 и 3 до тех пор, пока не получите ход нужной величины.

Добро пожаловать!Зазор клапанов обязательно должен быть, но минимален, а иначе, при отсутствии зазора клапана не смогут закрываться надежно. В этом случае появиться разгерметизация в цилиндрах и мощность ощутимо упадёт, а выпускные клапана начнут прогорать.

  С другой стороны, зазор увеличен – не смогут полностью открываться клапана во время работы двигателя, тем самым мощность опять же упадёт, потому что двигатель не сможет запитать в себя топливно-воздушную смесь, т.к. клапана открываются не полностью.

Более того, клапана могут греметь при большом зазоре, а после их регулировки, когда заведёте мотор, сразу же ощутите, как он тише станет работать и уже в будущем будете понимать, когда пришло время для регулировки клапанов на автомобиле.

ВАЖНО! Для того, что бы сохранить статью в закладки, нажмите: CTRL D

Задать вопрос ВРАЧУ, и получить БЕСПЛАТНЫЙ ОТВЕТ, Вы можете заполнив на НАШЕМ САЙТЕ специальную форму, по этой ссылке {amp}gt;{amp}gt;{amp}gt;

ВАЗ 2109 — это легендарная «девятка». Серийно переднеприводный пятидверный хэтчбек выпускался на Волжском автомобильном заводе в период с 1987 года по 2004. С 2004 до конца 2011 модификация ВАЗ 21093 собиралась на заводе «ЗАЗ» в Запорожье.

Многие автовладельцы стараются самостоятельно обслуживать личное авто и знают, как правильно это сделать, поскольку внимательно изучают работу основных узлов и ведущих модулей. В список регламентных работ входит периодическая регулировка сцепления ВАЗ 2109. Задача это достаточно простая, если заранее ознакомиться с алгоритмом работы.

Настройка заключается в изменения длины оболочки тросика. Когда он отрегулирован правильно, ход равен 125-135 миллиметрам, предельно допустимый — 160.

Сама процедура проста и после прочтения нашей статьи и просмотра видео с ней может справиться даже неопытный автовладелец.

Где находится?

Основной элемент, который нам понадобится, — это регулировочная гайка, которая находится в достаточно удобном месте — на оболочке тросика.

Инструменты

• рулетка или линейка;
• 2 ключа на 17;
• перчатки (так как придется прикасаться к загрязненным поверхностям).Необходимые инструменты

1. Когда педаль отжата, необходимо при помощи рулетки произвести замер расстояния от пола до нижней ее кромки. Оно должно быть в переделах 18-20 сантиметров.

   Расстояние в отжатом положении

2. Далее, необходимо нажать на педаль рукой до самого упора и замерить расстояние от пола опять же до нижней кромки. Оно должно быть в пределах 6-7 сантиметров.

   Измерение в выжатом состоянии

3. Из полученного первого результата 18-20 см нужно вычесть результат второго замера 6-7 см, в итоге мы получим 13-14 см. Это принято считать нормальным значением для ВАЗ 2109.
4. В случае, если это значение отличается в ту или иную сторону, можно говорить о необходимости повторной регулировки сцепления — его нужно подтянуть или наоборот ослабить.

   Расположение элементов

5. Одним ключом удерживаем регулирующую гайку, вторым немного ослабляем контргайку.
6. Вращая регулирующую гайку по часовой стрелке, увеличиваем ход педали, она начнет двигаться вверх. И наоборот, вращая против часовой, уменьшаем ее ход, она в этот момент начнет двигаться вниз.
7. Проводим замеры, если результаты удовлетворительны, то затягиваем контргайку и на этом работу можно считать завершенной. Если нет, то выполняем повторно, то есть нужно подтянуть или ослабить тросик.

Если у вас остались вопросы, то вы можете посмотреть в предлагаемом нами видео, как с этой работой справляется опытный профессионал.

В этом видео опытный мастер покажет, как правильно выполняется настройка сцепления на ВАЗ 2109.

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Как отрегулировать сцепление на ВАЗ 2109

Автомобили 09 семейства ВАЗ оборудованы тросовым приводом включения сцепления. Эта технология в 5 раз надежнее относительно классических вариаций с гидравлическим приводом. Однако во время эксплуатации любой механизм требует калибровки и данный блок не является исключением.

Плановый осмотр требуется выполнять каждые 15000 км пробега или один раз в год, смотря что наступит раньше. Однако случаются непредвиденные поломки, при которых требуется оперативное вмешательство.

Признаками некорректной работы блока считаются такие факторы.

1. Трогается машина с места рывками – сцепление буксует, что вызывает неравномерное ускорение.
2. Увеличение расхода горючего примерно на 10-15%.
3. Диссонанс набора оборотов двигателя и фактического ускорения машины.
4. Во время включения передачи от КПП слышны посторонние звуки, скрипы.
5. При осмотре автомобиля присутствует неприятный запах горелых колодок.
6. Педаль проваливается или клинит.
7. Срабатывание привода происходит не посередине хода педали.

Если обнаружен даже 1 из перечисленных пунктов – конструкцию необходимо настраивать.

Регулировка

Для начала необходимо определить, где находится трос сцепления. В салоне все понятно, он находится возле соответствующей педали. А под капотом его следует искать возле корзины сцепления. Находится все это великолепие с левой стороны автомобиля. Для проведения регулировки вам потребуется все та же линейка и пара рожковых ключей (17 и 19). Делается все это в следующем порядке:

• Для начала подготавливаем автомобиль, ставим его на ручник, устанавливаем противооткатные упоры. При наличии сигнализации, необходимо оставить открытым окно, на случай срабатывания центрального замка. Для большего удобства желательно снять аккумулятор, но этот пункт необязателен;
• Желательно регулировочную гайку обработать WD-40, и дать постоять ей полчаса;
• Далее ключом на 19 ослабляют контргайку. Другим ключом регулируют положение педали. При этом закручивание в сторону салона гайки позволяет опустить педаль, обратное движение ее поднимает;
• После регулировки нужно проверить положение педали. Она должна находиться на расстоянии 12-13 сантиметров от пола. Для проверки несколько раз нажимают на педаль, и повторяют измерения.

Если, не удается вывести сцепление в нужные рамки, то, скорее всего трос вытянулся. Его необходимо заменить.

Регулировка сцепления Ваз 2109

Во время эксплуатации автомобиля часто возникает необходимость в текущих регулировках, настройках и доводках разных механизмов и систем. Это связано в первую очередь с износом тех или иных деталей. Сцепление автомобиля ВАЗ 2109 — достаточно надежный узел, и претензий к нему практически не возникает. В том случае, если он правильно отрегулирован и все детали соответствуют заводским нормативам.

Регулировка сцепления ВАЗ 2109

Эксплуатируя автомобиль, можно заметить, что педаль сцепления со временем меняет свое положение и рабочий ход увеличивается. Это говорит об износе фрикционных накладок диска сцепления, но это не значит, что он подлежит замене. Достаточно просто правильно провести регулировку, и сцепление будет работать в нормальном режиме еще некоторое время до полного износа накладок.

1. С конструкцией механизма привода сцепления мы познакомимся позже, а сейчас рассмотрим процесс регулировки. Он не сложен и займет несколько минут времени. Для регулировки нам понадобится набор ключей, точнее, два ключа на 17 и линейка.
2. Замеряем рабочий ход педали сцепления. Для этого меряем расстояние от центра рабочей площадки педали до пола, затем нажимаем на педаль рукой до упора и замеряем и это расстояние. В результате мы должны получить рабочий ход педали сцепления не более, чем 135 мм. Это заводская норма, и в этом случае, если сцепление работает нормально, регулировка не требуется. В случае, если рабочий ход отличается от нормы в большую или меньшую сторону, тогда нужно провести нехитрую регулировку.
3. Открываем капот и находим кронштейн, к которому крепится кожух троса сцепления. Кронштейн зафиксирован на КПП, имеет паз, в котором и закреплен кожух троса.
4. Отворачиваем контргайку. Она находится ближе к концу троса.
5. Вращая регулировочную гайку, находящуюся внутри кронштейна, добиваемся нужной длины кожуха троса.
6. Несколько раз активно нажимаем на педаль и повторно проверяем рабочий ход педали сцепления.
7. Добившись нужного значения рабочего хода, зажимаем контргайку, фиксируя кожух в новом положении.

Когда регулировать сцепление на ВАЗ 2109

Необходимость в регулировке сцепления возникает не моментально, а постепенно. Но если прозевать момент, то последствия могут быть неутешительными

Несколько признаков того, что пора обратить внимание на привод сцепления:

• сцепление ведет — не полностью выключенное сцепление приводит к тому, что крутящий момент от двигателя постоянно передается на коробку передач, в результате чего могут возникнуть сложности с включением первой передачи при трогании с места, а также при переключении передач во время движения. Первичный вал КПП будет все время вращаться, не давая шестерням вступить в зацепление. В этом случае слышен характерный скрежет шестерен КПП, да и по затрудненному включению передач понять это несложно. В этом случае педаль не до конца выключает сцепление, следовательно, длину кожуха троса нужно уменьшать.
• сцепление буксует — при полностью отпущенной педали сцепления двигатель не может передать весь крутящий момент на коробку передач. Это происходит из-за того, что диск сцепления недостаточно плотно прижат к маховику двигателя и пробуксовывает. При этом он перегревается, издавая характерный запах, который ни с чем перепутать нельзя. Для устранения пробуксовки сцепления, следует удлинить кожух троса.

Неисправности привода сцепления ВАЗ 2109

Несмотря на то, что привод сцепления переднеприводных моделей ВАЗ устроен максимально просто, есть некоторые детали, которые могут вызвать некорректную работу сцепления.

В первую очередь, это сам трос привода. Заводской трос способен прослужить довольно долго, но он тоже не вечен. Причем трос рвется всегда в такие моменты, когда мы этого не ожидаем. Поэтому опытные владельцы девяток обязательно возят с собой запасной приводной трос.

Порвавшийся трос, как правило, восстановлению не подлежит, да это и не настолько необходимо. Приводных тросов в продаже много, но не все они бывают достойного качества.

Главное, на что стоит обращать внимание при покупке нового троса — тщательность изготовления в местах крепления троса

Обслуживание привода сцепления ВАЗ 2109

В обслуживании нуждается только трос. При его замене стоит промазать сам трос, затем поместить некоторое количество консистентной смазки под гофрированный колпачок. Этой смазки будет достаточно для того, чтобы трос в кожухе перемещался без усилий и плавно.

Выполнив этих несколько несложных операций, вы избавитесь от проблем с переключением передач, а также сможете настроить положение педали сцепления максимально удобным для вождения. Берегите сцепление, и ровных вам дорог!

Ваз 2107 — регулировка сцепления

Регулировка сцепления ВАЗ 2109 своими руками — видео

Как правильно отрегулировать сцепление на ВАЗ 2109?

Владельцам автомобилей ВАЗ 2108, 2109 и 21099 знакомы проблемы с педалью сцепления. Как мы уже писали на нашем автопортале, в автомобилях ВАЗ стоит механическая коробка передач, соответственно для переключения передач нужно постоянно выжимать сцепление, чтобы отсоединить трансмиссию от двигателя.

На ВАЗах используется сухой тип сцепления, то есть имеется корзина состоящая из двух частей — ведущей и ведомой.

Главными элементами являются нажимная корзина и ведомый диск, между ними устанавливаются фрикционные накладки, которые со временем стираются. Как результат — увеличивается свободный ход педали сцепления, она немного приподнимается, хотя в идеале должна находиться на одном уровне с педалью тормоза.

Также ход педали привода сцепления увеличивается еще и от растяжения тросика привода сцепления, который как раз и передает усилие от педали на вилку включения сцепления.

Если износ фрикционных накладок диска фередо может потребовать обращение в ремонтную автомастерскую, то в случае с тросиком решить проблему будет под силу любому более или менее разбирающемуся в технике автолюбителю. Давайте на примере ВАЗ 2109 рассмотрим, как правильно отрегулировать свободный ход педали привода сцепления.

Симптомы необходимости регулировки

Для выявления симптомов необходимости регулировки не нужно ехать на дорогостоящую диагностику, поскольку вы почувствуете их сразу же.

В связи с этим будут возникать проблемы с переключением передач. Педаль может заедать, например оставаться в крайнем нижнем положении и вернуть ее на место можно будет только вручную. При нажатии вы будете слышать посторонние звуки.

Тревожный сигнал — неприятный запах из кожуха сцепления, свидетельствующий о том, что сцепление полностью не выжалось и фрикционные накладки перегреваются.

Также все эти проблемы отобразятся на безопасности езды — машина будет дергаться и клевать носом во время переключения передач, двигатель может заглохнуть. Увеличится расход топлива, возрастет вероятность проведения более дорогостоящего ремонта по извлечению и замене корзины, фрикционных накладок. Могут также перестать переключаться передачи, что говорит об износе шестеренок в МКП.

ЭТО ИНТЕРЕСНО: Замена термостата ситроен с5

Поэтому с регулировкой тросика или его полной заменой — а стоит он на любом автобазаре 200-500 рублей — лучше не затягивать.

Регулировка сцепления, последовательность работ

Для начала вам нужно измерить, насколько изменился ход педали. Для этого замеряете расстояния от пола до самой педали в ее крайних положениях — нижнем и верхнем. Путем простых арифметических действий высчитываете ход — он должен быть в пределах 12,5-13,5 сантиметров. На всякий случай поинтересуйтесь в инструкции, какова длина свободного хода педали для вашей конкретной модификации ВАЗ.

Если полученный результат отличается от оптимального, необходимо проводить регулировку. Ход может изменяться как в большую, так и в меньшую сторону.

Затем нужно открыть капот и найти трос привода. Его регулировать будет легче, если снять аккумулятор.

Если вы крутите гайку от кузова, то есть по ходу движения автомобиля, трос натягивается сильнее и педаль опускается. Если же к кузову, то педаль наоборот приподнимается.

Крутить нужно без фанатизма — если трос перетянуть, он может попросту оборваться. К тому же сцепление будет еще больше пробуксовывать.

Если же ваши попытки не дают никакого результата, возможно проблема кроется в изношенности фередо, выжимного подшипника, самой корзины сцепления. В таком случае нужно ехать на смотровую яму, разбирать кожух сцепления и проводить более сложные работы.

Регулируем сцепление на ВАЗ 2109

Владельцам автомобилей ВАЗ 2108, 2109 и 21099 знакомы проблемы с педалью сцепления. Как мы уже писали на нашем автопортале Vodi.su, в автомобилях ВАЗ стоит механическая коробка передач, соответственно для переключения передач нужно постоянно выжимать сцепление, чтобы отсоединить трансмиссию от двигателя.

Главными элементами являются нажимная корзина и ведомый диск, между ними устанавливаются фрикционные накладки, которые со временем стираются. Как результат — увеличивается свободный ход педали сцепления, она немного приподнимается, хотя в идеале должна находиться на одном уровне с педалью тормоза.

Подготовка к работе

Изначально рекомендуется найти место, где удобнее всего произвести осмотр автомобиля и замену детали. Поскольку придется работать не только под капотом, но и под машиной, лучшими помощниками будут подъемник, яма или эстакада. Если у вас нет возможности воспользоваться одним из этих вариантов, достаточно просто поднять авто при помощи домкратов.

Также перед началом работ нужно убедиться, что под рукой есть все необходимое. Для замены троса вам понадобятся:

• новая деталь;
• набор гаечных ключей;
• отвертки.

В среднем самостоятельно можно заменить данный элемент на ВАЗ-2109 за 20 минут.

Даже при бережной эксплуатации любая деталь или узел по истечении определенного срока выходит из строя. Не является исключением и сцепление. На автомобилях ВАЗ-2109 и 21099, а также и 2108 заменить сцепление можно выполнить двумя способами, которые рассмотрим ниже.

• ключи: 8,10, 13 ,17 (два);
• головки: 8 и 24.

Замена сцепления ВАЗ-2109 выполняется в несколько этапов: подготовка, демонтаж коробки, замена и сборка.

Вслед за этим выкрутите ключом на 17 болты крепления шаровой опоры и ослабьте головкой на 24 крепеж левого рычага. На левом кронштейне растяжки выкрутите болты и поверните ее вниз на 90 градусов.

Демонтаж КПП. С помощью ключа на 13 отсоедините массу от КПП. Выкрутите крепеж и демонтируйте нижнюю часть кожуха маховика. Затем демонтируйте с левой стороны двигателя опору и брызговик. Для этого предварительно подготовьте ключи на 8, 10 и два на 17. Открутите крепеж задней опоры мотора к кузову и хомута привода КПП, предварительно его вынув. Напоследок выкрутите оставшиеся три болта и гайку, которая соединяет мотор с коробкой

После этого осторожно наклоните силовой агрегат и снимите КПП, которая повиснет на проводах. Замена сцепления

Головкой на 8 открутитекрепеж корзины

При необходимости вместо старого выжимного подшипника и/или вилкиустановите новые аналоги. После этого выполняется замена диска сцепления ВАЗ-2109. Для его центровки воспользуйтесь оправкой.

Следующим преимуществом этого способа является то, что в данном случае можно не демонтировать стартер, сливать жидкость с трансмиссии, вытаскивать трос указателя скорости и демонтировать шарниры угловых скоростей.

Процедура замены диска сцепления достаточно простая и не требует использования специальных приспособлений. В первую очередь установите автомобиль на опоры после поднятия домкратом передней части. Открутите защиту и слейте жидкость с КПП. Затем демонтируйте оба колеса и выкрутите гайки крепления ступицы.

Открутите боты крепления коробки к двигателю и установите под трансмиссию упоры. Замените подшипник и, вытащив корзину, поставьте новый диск. Последующая сборка реализуется в обратном порядке.

Выполнить замену троса сцепления можно своими руками. Ведь эта процедура довольно простая и не требует особых навыков и специальных знаний. Сначала выкрутите регулировочные гайки и осмотрите узел сцепления, хорошо запомнив положение все элементов. Аккуратно вытащите из кронштейна нижний наконечник троса, чтобы не повредить его. Демонтируёте поводок, который расположен непосредственно у рычага сцепления. Снимите стопорную трубку из пальца и отсоедините наконечник троса, подключенный к педали. Из щита вытащите эластичную подушку, чтобы потом протащить наконечник. Монтаж нового троса выполните в обратной последовательности.

Как поменять вилку сцепления

В любом случае, если производится замена сцепления не полным комплектом, а только какого-либо элемента, следует обратить основное внимание на следующее:

При выявлении какого-либо из данных дефектов, попытайтесь устранить его, если это не возможнопросто замените поврежденные детали.

Причины для замены

Практика показывает, что есть несколько основных ситуаций, которые вынуждают поменять трос сцепления.

Ситуация

Особенности

Нарушена правильная работа сцепления

Водителю становится сложно выжать педаль сцепы, что вызывает проблемы при попытках тронуться с места, завести машину, сцепа буксует

Барахлит коробка передач

Она начинает переключаться с определенными проблемами, а во время работы еще и издает посторонние, непонятные звуки

Если после нажатия на педаль сцепления она не хочет возвращаться в исходное положение, когда вы убираете ногу, это может свидетельствовать о проблемах с тросиком

Подобные симптомы позволяют только предположить, что проблема кроется именно в тросике. Чтобы удостовериться в этом, следует провести полноценную проверку состояния узла.

Все озвученные симптомы могут говорить о разорванном тросе или слетевшей вилке. В случае с тросом придется его заменить. Если же слетела вилка, ее необходимо будет вернуть на место, зажать, дабы предотвратить повторные возможные слеты.

Между разорванным тросом и сломанной вилкой лучше сталкиваться с первой ситуацией. Покупка нового тросика обойдется в 200 рублей, а вилка стоит порядка 2000 рублей.

Есть два способа поменять трос сцепы:

Каждый вариант имеет право на существование. Ознакомим вас с двумя операциями, после чего вы сможете выбрать, какому методу отдать предпочтение.

Процедура замены

Снимая жабо

1. Поднимите автомобиль с помощью домкрата.
2. Открутите гайку фиксации тросика. Она располагается под педалью сцепы.
3. На тяге педальки располагается колечко и стопорное кольцо.
4. Для снятия тросика вам потребуется разобраться с удерживающим его шплинтом. Для его демонтажа возьмите ключ на 8, и открутите шплинт.
5. Теперь он частично свободен, поскольку до сих пор удерживается на месте крепления.
6. Снимите жабо и стеклоочиститель, затем поднимите капот.
7. В подкапотном пространстве отыщите точку фиксации троса. Демонтаж выполняется ключом на 19, которым нужно открутить гайку.
8. Резинку зачастую используют старую, если она не изношена. Да и менять ее сложно самостоятельно. Но если нужно, поменяйте. Увидев там непонятные проводки, смело их вынимайте. Никаких функций они не выполняют.
9. Вставьте резинку в отверстие, через которое шел трос.
10. Все крепежи, болтики, гайки сложите в отдельную коробочку, чтобы не потерять.
11. Установите новый тросик, закрутите фиксирующую скобу под капотом.

Снимаем жабо

Без снятия жабо

Здесь операция несколько сложнее, поскольку придется обходить жабо. Но обычно на работу уходит меньше времени, из-за чего большинство владельцев ВАЗ 2109 выбирают этот вариант.

1. Открутите крепления тросика сцепления с помощью ключа на 19.
2. Извлеките наконечник троса из вилки.
3. Не всегда извлекать наконечник из вилки сцепления обязательно. Во многом это зависит от места обрыва троса.
4. Идти в салон и под педалью сцепления найдите крепеж троса. Он маленький, потому пригодится ключ на 8.
5. Открутите скобу, которая удерживает наконечник на педали. Постарайтесь как можно выше поднять педаль, а затем плоской отверткой зацепитесь за клипсу.
6. Все, трос можно извлекать. Только сильно резко не дергайте. И тут следует опасаться не того, что он окончательно порвется. Вы можете резкими действиями повредить гнездо расположения троса.
7. Извлекать тросик лучше всего через салон.
8. В тросовом канале могут располагаться провода, мешающие извлечению. Вырывайте их смело, поскольку они не выполняют никаких задач.
9. Также вам может помешать шайбы, расположенные под капотом. Просто аккуратно открутите их, и дело сделано.
10. Снимите с рычага педали скобу. Так с извлечением тросика не возникнет проблем.
11. Аккуратно вставьте в отверстие новый трос через салон в подкапотное пространство.
12. Выполните обратную процедуру сборки узла.
13. Сложнее всего надевать скобу фиксации наконечника на свое место. Именно из-за этого многие советуют снимать жабо. Но вы можете обойти эту сложность.
14. Сделайте клипсу из обычной скрепки. Ею закрепите скобу. Если нужно, возьмите пассатижи.
15. Не забудьте при сборке смазать тросик смазкой или маслом, которые не замерзают при минусовой температуре. Это сделает элемент эластичнее.

Диагностика сцепления ВАЗ.

Определить, правильно ли отрегулирована педаль сцепления, можно без автосервиса. Вам нужно только отрегулировать ход педали, если у вас есть какие-либо признаки проблемы.

Как определить правильную регулировку педали сцепления:

При плавном запуске машина дергается, вылетает и издает шум.
Педаль выходит из строя.
Слышен шум при включении скорости.
Если автомобиль заводится сразу после отпускания педали сцепления.
Если автомобиль вообще не движется даже после полного отпускания педали.

Регулировка свободного хода педали сцепления:

Заметка! Свободный ход педали сцепления регулируется не только регулировкой толкателя главного цилиндра сцепления, но и регулировкой толкателя рабочего тормозного цилиндра. Поэтому для более точной регулировки рекомендуем также отрегулировать свободный ход толкателя рабочего цилиндра. (Чтобы отрегулировать свободный ход толкателя, см. Заголовок: «Регулировка свободного хода вилки сцепления»)

1) Сначала, находясь в машине, удерживайте упор гаечным ключом с номером «1», и в этот момент ключом под номером «2» ослабьте стопорную гайку на 1-2 оборота.

2) Далее, поворачивая ограничитель гаечным ключом в сторону кронштейна «2», добиваемся правильного начального свободного хода педали.

Заметка! Когда будет достигнут правильный свободный ход педали, снова удерживайте гаечный ключ за упор и, в результате, затяните контргайку.!

3) Затем с помощью линейки измерьте общий начальный свободный ход педали, для этого нажимайте педаль сцепления рукой до тех пор, пока педаль не начнет давить с заметным сопротивлением. Когда педаль начала давить с заметным сопротивлением, измерьте с помощью линейки свободный ход педали, который должен составлять «0,4. 2,0 мм».

Заметка! Если обгонная муфта снова сломалась, повторите операцию, чтобы отрегулировать длину гаек толкателя.!

Причины для замены

Практика показывает, что есть несколько основных ситуаций, которые вынуждают поменять трос сцепления.

Ситуация	Особенности
Нарушена правильная работа сцепления	Водителю становится сложно выжать педаль сцепы, что вызывает проблемы при попытках тронуться с места, завести машину, сцепа буксует
Барахлит коробка передач	Она начинает переключаться с определенными проблемами, а во время работы еще и издает посторонние, непонятные звуки
Провалилась педаль	Если после нажатия на педаль сцепления она не хочет возвращаться в исходное положение, когда вы убираете ногу, это может свидетельствовать о проблемах с тросиком

Подобные симптомы позволяют только предположить, что проблема кроется именно в тросике. Чтобы удостовериться в этом, следует провести полноценную проверку состояния узла.

Все озвученные симптомы могут говорить о разорванном тросе или слетевшей вилке. В случае с тросом придется его заменить. Если же слетела вилка, ее необходимо будет вернуть на место, зажать, дабы предотвратить повторные возможные слеты.

Между разорванным тросом и сломанной вилкой лучше сталкиваться с первой ситуацией. Покупка нового тросика обойдется в 200 рублей, а вилка стоит порядка 2000 рублей.

Меняем сцепление своими руками без снятия трансмиссии

Операция проводится следующим образом.

Поместите машину в люк или на подъемник и зафиксируйте от загрузки.
Отсоедините карданный вал и рабочий цилиндр от редуктора.
Снимите кожух механизма и траверсу.
Откручиваем наволочку.
Руками или рычагом оттолкните корпус коробки передач от силовой установки до упора. Для страховки можно установить подставку под бокс.
Далее необходимо открутить 6 болтов крепления корзины от маховика.
Корзину ящика нужно переместить до конца и через полученный зазор вытащить диск сцепления.
Аналогичным образом сдвиньте корзину назад и снимите ее.
Последний этап. демонтаж выпускной пробки, и одноименный подшипник снимается с первичного вала КПП.
Установка новых деталей производится в обратной последовательности.

Подготовка к самостоятельной регулировке

Перед тем, как сесть в машину, следует внимательно изучить инструкцию и ознакомиться с теорией. Затем операция выполняется следующим образом.

Разогрейте машину и поднесите к люку, эстакаде или подъемнику.
Заглушите двигатель. Закрепите машину в устойчивом положении, чтобы она не двигалась.
Заранее подготовьте необходимые ключи, инструменты и ветошь для очистки от грязи.
