Передний мост автомобилей уаз (спайсер)

Регулируем дифференциал на внедорожнике УАЗ Патриот

Устройство, с помощью которого осуществляется разделение крутящего момента между колесами называется дифференциалом. Благодаря наличию его на внедорожнике УАЗ Патриот имеется возможность изменения скорости вращения каждого из колес. Ведь при повороте руля внешнее колесо перемещается по большей дуге чем внутреннее, и проходит большее расстояние. Если на авто не установить дифференциалы, при поворотах колеса будут пробуксовывать. Это приведет к быстрому износу покрышек, повреждению трансмиссии, рулевого механизма и аварийным ситуациям на дороге. Для исключения такого явления в автомобилях предусмотрена установка дифференциала. Благодаря этому элементу имеется возможность вращения колес с различной угловой скоростью, что исключает собственно их пробуксовывание при поворотах

Но сегодня уделим внимание не конструкции дифференциала на внедорожнике УАЗ Патриот, а его регулировке. Для чего нужна регулировка и как она проводится, рассмотрим подробнее

Регулировка заднего моста уаз патриот

Мосты «Спайсер». Руководство — часть 4

чашку сателлитов на левую так, чтобы метки (рис. 8) (порядковые номера) обеих чашек были совмещены.

7. Соедините коробки болтами и затяните их.

Момент затяжки 36 — 50 Н • м (3,6 — 5,0 кгс • м).

8. Установите ведомую шестерню главной

передачи на коробку сателлитов, совместив отверстия под болты.

Установите болты и затяните их. Момент

затяжки 100 — 140 Н-м(10- 14кгс-м).

У собранного дифференциала шестерни

полуосей должны проворачиваться с помощью шлицевой оправки от усилия не более 60 Н (6 кгс), приложенного на радиусе 80 мм.

! Резьбовые поверхности деталей и

болтов при креплении чашек дифференциала и ведомой шестерни необходимо обезжирить и нанести на них анаэробный герметик УГ-6 ТУ 6-01-1285-84.

Сборку и регулировку подшипников ведущей шестерни производите в

1. Подберите регулировочное кольцо 12

(см.рис. 1) толщина которого определяется по действительным размерам В и Г, и должна быть равна

=(В-(111,960+Г)) мм с точностью ±0,025

мм. (Размер Г измеряется так, как показано на рис. 9) Установите его в картер I (см. рис. 4) главной передачи.

подшипников ведущей шестерни в горловину картера.

3. Установите маслоотгонное кольцо 13 и

подшипника на ведущую шестерню.

4. Вставьте ведущую шестерню с подшипником и маслоотгонным

кольцом в картер изнутри.

Рис.7 Установка разъёмной крестовины с сателлитами в левую коробку сателлитов

Рис.8 Установка коробок сателлитов по меткам

Особенности демонтажа узла

При снятии заднего моста нужно отвинтить гайку хвостового прибора, сбросить шайбу, контрфланец, крышку переднего роликового узла шестеренки, выпрессовать сборную шестерню с подшипниками из охладителя масла задней части авто.

Данная схема отлично подходит для разбора дифференциального устройства. Следующее действие — отвинтить шлицы соединения ведомой шестеренки с коробкой сателлитов, сбросить ее. Обе части коробки поделить, вытянуть оттуда шестеренки, стержни планетарных колес, гайки опоры

Оценивая разборку, обратите внимание на целостность зубьев шестереночного колеса. Если они повреждены, деталь подлежит замене

Для снятия роликов, внешних, внутренних колец необходимы особые приспособления. Строго изучите и уясните последовательность разборки, чтобы точно выполнить все действия в обратном порядке при сборке.

При осмотре маслоотгоночного кольца проверить, имеются ли неровности поверхности. Если да, обработать до толщины 5 мм. То же — с фланцем кардана. Шлифовка по высоте до 53 мм. Поверхности защиты промыть. Масляные отводы продуть. Детали конструкции привода, полуоси сменить, если имеются задиры, сильное изнашивание.

Как включить передний мост на УАЗ

Чтобы крутящий момент отдать редуктору, применяется карданный вал, присоединенный к раздаточному редуктору, имеющему пару ступеней. На машинах «Патриот» применяется две разновидности «раздаток»: российская механическая либо Dynamos, имеющая электрический привод. Последний вариант используется с 2013 года. В обоих вариантах без муфты включения переднего моста УАЗ не обойтись.

Управление приводом происходит при помощи рычага или шайбы, находящихся на центральном тоннеле. Чтобы включить передний мост УАЗ или деактивировать, нужно:

1. Полностью выжать сцепление;
2. Передвинуть рычаг в нужное положение (режимы указаны на пластиковой рукоятке). Операцию проводите на скорости не более 60 км/ч;
3. Отпустите сцепление: далее можно двигаться с активированным мостом. Для его отключения опять выжмите сцепление и переведите рычаг управления в нейтраль.

Включение моста на внедорожниках с коробкой Dymos гораздо проще: нужно повернуть шайбу в нужное положение. Конструкция трансмиссии такова, что не возбраняется подключать мост прямо во время движения. Однако если потребуется пониженная скорость, придется остановиться.

Устройство и устранение поломок заднего моста

Задний мост — это опора, внутри нее располагается основная передача полуоси, дифференциал. Он может быть двух категорий: с одинарной главной передачей или дополнительной колесной. Колесные регуляторы, которые наращивают вращающий момент и передают его к ступицам проводящих колес, размещены по концам балки.

Колесные роликоподшипники опираются на корпусы регуляторов. Редукторы колес обеспечивают огромный путевой просвет и представляют собой шестеренки, зацепленные внутри. Главная передача коническая, со спиральным зубом, подшипниковым узлом, который имеет главную шестерню и привод конической формы с 4 сателлитами. Сателлит — это зубчатое колесо, компактное, простое, редко выходит из строя, способствует быстрому, легкому переключению передачи.

Картер имеет сливное и заливное отверстие, в нем находится определенное количество масла для смазки колесного гидравлического регулятора.

Опора заднего преобразователя разъединяется, состоит из таких элементов, как крышка, защита от загрязнений, запрессованные кожухи полуосей. Его габариты уменьшены, передаточное число — до 2.77.

Ведомая заднего мостового редуктора укрепляется на валу. Он установлен в роликоподшипнике и втулке, затягивается посредством гайки, закрепляется в паз вала. Концы валов редуктора имеют подвижные муфты, помогающие группировать, разделять валы со ступицами колес в случае такой необходимости.

При отключенных муфтах УАЗ 469 становится заднеприводным. Это полезно на хороших асфальтированных дорогах. При езде по непроходимой местности отключение нецелесообразно. Отключать-подключать ступицы можно с начала работы муфты скорого реагирования или кулачка ступицы. При этом залезать под днище автомобиля не требуется.

Замена сальников моста УАЗ Патриот

Как заменить сальник заднего моста. Замена сальника редуктора моста на УАЗ Патриот: Правильно установленные качественные сальники служат очень долго. Никогда не устанавливайте повторно бывшие в работе снятые сальники. Приобрести качественные сальники. Если качественные сальники быстро начинают течь, то причину следует искать не в сальниках, а в регулировке моста, креплении и качестве карданного вала, крестовинах, подвесном подшипнике. — Открутить карданный вал. — Открутить гайку крепления фланца (гайка вала ведущей шестерни редуктора заднего моста). — Снять фланец. — Извлечь сальник из горловины редуктора плоской отверткой. — Очистить место установки сальника средством для обезжиривания (уайт-спирит или керосин). — Перед установкой внутреннюю часть сальника, ту, которая должна контактировать с валом и маслом, смазать трансмиссионным маслом. — При установке в качестве опрессовки иногда используют старый сальник. Такой сальник желательно промыть, чтобы «не занести инфекцию». — Процесс установки сальника на место должен быть аккуратным, без перекоса как в результате установки, так и в процессе запрессовки. — После установки внутреннюю (рабочую) часть сальника, т.е. места трения, еще раз смазать жидкостью, в которой он будет работать — трансмиссионным маслом. — Установить детали в обратном порядке. При установке фланца при затяжке гайки проворачивайте его за фланец, чтобы ролики подшипников встали на место.

Регулировка главной пары моста УАЗ Патриот

1 — болт; 2, 33 — пружинные шайбы; 3 — ведомая шестерня; 4, 24 — полуоси; 5 — регулировочное кольцо; 6, 22 — подшипники; 7 — распорная втулка; 8 — наружная обойма наружного роликового подшипника; 9 — роликовый подшипник; 10 — упорное кольцо;11 — сальник; 12 — отражатель; 13- фланец; 14 — шайба; 15 — гайка;16 — картер моста; 17 — регулировочное кольцо ведущей шестерни; 18 — наружная обойма внутреннего роликового подшипника; 19 — внутренний роликовый подшипник; 20 — маслоотражательное кольцо; 21 — вал с ведущей шестерней; 23 — регулировочная гайка подшипников дифференциала; 25, 39 — правая и левая части корпуса дифференциала; 26 — болт; 27, 40- опорные шайбы шестерней полуоси; 28, 43 — шестерни полуоси; 29, 45 — оси сателлитов дифференциала; 30, 41, 44, 46 — сателлиты дифференциала; 31, 38 — крышки подшипников дифференциала; 32 — фиксатор регулировочной гайки подшипников дифференциала; 34, 36, 37 — болты; 35 — крышка картера главной передачи; 42 — прокладка крышки картера главной передачи

Мост УАЗ Патриот регулируется подбором регулировочных колец и затяжкой подшипников дифференциала и главной передачи. Подбором регулировочных колец обеспечивается правильное зацепление шестерен главной передачи. Правильность зацепления шестерен главной передачи проверяется по пятну контакта. Правильность затяжки подшипников определяется суммарным моментом, величина которого измеряется в Н·м. Естественно на практике никого не интересуют эти единицы измерения. Процесс затяжки подшипников определяется исключительно способностью и опытом мастера. Для проверки правильности настройки моста используются специальные измерительные приборы.

После ремонта и регулировки моста УАЗ Патриот он не должен «гудеть» с самого начала эксплуатации. Если в первые дни эксплуатации мост гудит, то после обкатки гул не исчезнет. Во время обкатки исправный и правильно отрегулированный мост не гудит. Без надлежащего ремонта «гудящие» мосты меньше гудеть не будут.

Основные достоинства конструкции

Прежде, чем начать разбирать устройство и причины ремонта переднего моста, необходимо остановиться на его преимуществах в эксплуатации. Остановимся на следующих моментах:

1. Увеличенная до 160 см колея положительно сказалась не только на проходимости транспортного средства, но и на его устойчивости на дорожном покрытии разного типа.
2. Повысился до 32 градусов угол поворота передних колес, что не замедлило положительно сказаться на повышении маневренности транспортного средства.
3. Качественно новая подвеска, в которую вошел и мост Спайсер, повысила устойчивость и управляемость Патриота.
4. Более прочными стали поворотные кулаки — теперь они реже требуют регламентных работ и смазки.

Видео-обзор конструкции переднего моста УАЗ Патриот:

Сборка и регулировка подшипников дифференциала

Сборку дифференциала производите в следующем порядке:

1. Перед сборкой дифференциала смажьте шестерни полуосей, сателлиты, упорные шайбы и оси сателлитов трансмиссионным маслом.
2. Установите упорные шайбы на шейки шестерен полуосей.
3. Установите шестерню полуоси с упорной шайбой в сборе в левую коробку сателлитов.
4. Установите сателлиты на оси разъемной крестовины.

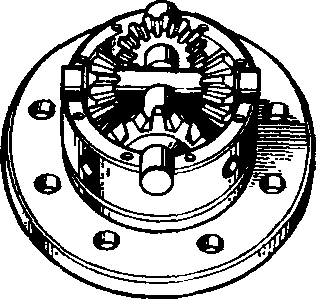

5. Установите разъемную крестовину (рис. 168) с сателлитами в левую коробку сателлитов.

Рис. 168. Установка разъемной крестовины с сателлитами в левую коробку сателлитов

Установите шестерню полуоси с упорной шайбой в сборе в правую коробку сателлитов. Придерживая шестерню полуоси, установите правую чашку сателлитов на левую так, чтобы метки (рис. 169) (порядковые номера) обеих чашек были совмещены.

Рис. 169. Установка коробок сателлитов по меткам

Соедините половины болтами и затяните их. Момент затяжки 32-40 Н*м (3,2-4,0 кгс*м).
Установите ведомую шестерню главной передачи на коробку сателлитов, совместив отверстия под болты. Установите болты и затяните их. Момент затяжки 98-137 Н*м (10-14 кгс*м).

У собранного дифференциала шестерни полуосей должны проворачиваться с помощью шлицевой оправки от усилия не более 59 Н (6 кгс), приложенного на радиусе 80 мм.

Регулировку подшипников дифференциала проводите (в случае их замены) в следующем порядке:

1. Напрессуйте внутренние кольца подшипников (рис. 170) дифференциала на шейки собранного дифференциала так, чтобы между торцами коробки сателлитов и торцами внутренних колец подшипников был зазор 3,5-4,0 мм.

Рис. 170. Предварительная напрессовка внутренних колец подшипников дифференциала

Установите дифференциал в сборе в картер, затем прокладку и крышку картера и, проворачивая крышку за кожух, прикатайте подшипники так, чтобы ролики заняли правильное положение (рис. 171). Затем болтами и гайками равномерно соедините крышку с картером.

Рис. 171. Прикатка роликов подшипников дифференциала

Вновь отверните болты, осторожно снимите крышку, выньте из картера дифференциал и щупом замерьте зазоры А и A1 (рис. 172 и 173) между торцами внутренних колец подшипников и коробки сателлитов

Рис. 172. Замеры зазоров при регулировке подшипников дифференциала

Рис. 173. Зазоры А и А1 между торцами внутренних колец подшипников и коробки сателлитов

Подберите пакет прокладок толщиной, рассчитанной по формуле: s=А+A1+0,1, где:

• s — толщина пакета прокладок, мм;
• А и A1 — зазоры между торцами внутренних колец подшипников и коробкой сателлитов, мм;
• 0,1 — постоянная величина (для обеспечения предварительного натяга), мм.

Снимите внутренние кольца подшипников дифференциала. Разделите подобранный пакет прокладок примерно пополам. Установите прокладки на шейки коробки сателлитов и напрессуйте внутренние кольца подшипников до упора.

Техническое обслуживание

При техническом обслуживании переднего ведущего моста проверьте и при необходимости отрегулируйте затяжку подшипников шкворней, схождение колес и максимальные углы поворота колес, проверьте и подтяните крепление рычага поворотного кулака, промойте и смените смазку в поворотных кулаках.

При осмотре поворотных кулаков обратите внимание на исправность упоров-ограничителей 28 (рис. 3.98) поворота колес, регулировочных болтов 27 и надежность их стопорения

Проверку и регулировку осевого зазора шкворней на автомобиле производите в следующем порядке:
1. Затормозите автомобиль стояночным тормозным механизмом или поставьте колодки под задние колеса.
2. Поднимите передний мост домкратом.
3. Отверните гайки крепления колеса и снимите его.
4. Отверните болты крепления сальника шаровой опоры и отодвиньте сальник.

Рис. 3.99. Проверка регулировки шкворней:
1 – верхняя накладка; 2 – регулировочная прокладка; 3 – шкворень; 4 – нижняя накладка

5. Проверьте осевой зазор шкворней, для чего покачайте руками корпус поворотного кулака вверх и вниз (рис. 3.99).
6. Отверните гайки шпилек крепления рычага 1 (см. рис. 3.98) поворотного кулака или болты крепления верхней накладки 1 (см. рис. 3.99) и снимите рычаг или верхнюю накладку шкворня.
7. Выньте тонкую (0,1 мм) регулировочную прокладку и установите рычаг или накладку на место.
8. Отверните болты крепления и снимите нижнюю накладку 4 шкворня, выньте тонкую (0,1 мм) регулировочную прокладку и установите накладку шкворня на место.

Для сохранения соосности шарнира выньте прокладки одинаковой толщины сверху и снизу.

Проверьте результаты сборки. Если зазор не устранен, произведите повторную регулировку за счет снятия более толстых прокладок (0,15 мм).

Большой износ шкворней 9 и втулок 19 (см. рис. 3.98) по диаметру вызывает нарушение угла развала колес, «виляние» их при езде и неравномерный износ шин. В этом случае замените изношенные детали.

Рис. 3.100. Пpовеpка максимальных углов повоpота колес

Проверку максимальных углов поворота колес производите на специальном стенде (рис. 3.100). Угол поворота правого колеса вправо, а левого колеса влево должен быть не более 27°. Регулировку производите болтом 27 (см. рис. 3.98).

Схождение колес регулируйте изменением длины поперечной рулевой тяги. Перед регулировкой убедитесь в отсутствии зазоров в шарнирах рулевых тяг и подшипниках ступиц; затем, ослабив затяжку стопорных гаек (имеющих правую и левую резьбы), вращением регулировочного штуцера установите необходимую величину схождения колес.

Пpовеpка схождения колес Рис. 3.101.

Пpовеpка схождения колес

Схождение колес при нормальном давлении в шинах должно быть таким, чтобы размер А (рис. 3.101), замеренный по средней линии боковой поверхности шин спереди, был на 1,5–3,0 мм меньше размера В сзади.

По окончании регулировки затяните стопорные гайки. Момент затяжки 103–127 Н·м (10,5–13 кгс·м).

Схождение колес можно проверять линейкой модели 2182 ГАРО.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Моменты переднего и заднего хода

1. Точное задевание в зацеплении при маленькой нагрузке.
2. Микроконтакт поверх зубчика (при отладке пододвинуть головную к ведомой части).
3. Контактирование на корне зубчика (корректировка: проводящая должна отодвинуться от ведомой).
4. Блок-контакт — узкий конец зуба (отклонение элементов друг от друга).
5. Контактность на объемной стороне зубчика (отклонение ведомой к ведущей).

Комплект прокладок устанавливается между торцевой стороной клапана переднего подшипникового узла, колеса и опорой моста. Толщина пакета — промежуток, не превышающий значения в 1,3.

Важные части агрегата

Запор внешнего подшипника в сборе с манжетой закрепить болтами, установить фланец, шайбу — зашплинтовать. В поддон агрегата устанавливается сборный дифференциал, потом сальники между картером и заслонкой. Верх поддона монтируют с учетом подушечек рессор, находящихся во внешней доле моста.

Смонтированный мост не должен нагреваться в процессе движения машины. Правильно проведенная регулировка деталей не вызовет нагревания. Конечно, просто необходимо проверить отсутствие заедания, задевания проворачиваемых ведущих шестеренок, если устройство имеет таковые.

Устройство, регулировку, ремонт необходимо проводить вовремя. От этого зависит безопасность при движении в авто. Обслуживание мостовой части УАЗ заключается в следующем.

Постоянно поддерживать технический уровень, своевременно проводить замену масла, проверять уплотнения, обнаруживать и ликвидировать осевые шестереночные люфты головной передачи агрегата

Систематически наблюдать за сцеплением крепежных частей узлов, агрегатов.
Большое внимание уделять чистке предохранительного клапана. В случае загрязнения или наличия железных примесей в масле перед его заменой следует промыть теплообменник керосином.

Про УАЗик

Устройство данного узла

Советский внедорожник УАЗ 469, выпускавшийся Ульяновским автозаводом, по-своему уникален. Схема заднего моста машины представлена на рис. 1. Конструкция включает следующие ключевые узлы и агрегаты:

• 1 — защитный перекрыватель;
• 2 — роликоподшипник дифференциального устройства;
• 3, 8 — корректировочные автопрокладки;
• 4 — хвостовая часть опоры ведущей шестерни;
• 5 — корректировочное кольцо;
• 6 — маслоотгонный держатель;
• 7 — гайка;
• 9 — передний шестерик заднего моста;
• 10 — головная подшипниковая опора;
• 11 — гидроупорная шайба полуоси шестереночного колеса;
• 12 — шестереночный элемент.

Как проверить правильность регулировки моста УАЗ Патриот.

Чтобы проверить правильность регулировки моста УАЗ Патриот вовсе не обязательно уметь его регулировать. Перед тем как, что-то делать проверьте температуру моста после быстрой езды. Если мост сильно греется, то точно можно утверждать, что его, как минимум, необходимо регулировать. Если такой мост не чинить, то рано или поздно он заклинит. 1. Открутите кардан от моста. На поднятом автомобиле, вращая рукой фланец моста (место крепления кардана) в обоих направлениях, можно прочувствовать наличие обломанных зубов, оценить состояние подшипников и другие проблемы. 2. Сняв крышку моста, проверьте состояние зубов на главной передаче и дифференциале, проворачивая мост. Не должно быть трещин, выработки, шероховатости в местах пятна контакта, срезов и оторванных зубов. Оцените место пятна контакта. В картере иногда можно найти остатки разрушенных регулировочных колец и обломанных элементов. Перечисленные проблемы реально бывают. Если все целое, то мост можно отрегулировать. Если есть проблемы, то… 3. Проверьте наличие поперечных зазоров в подшипниках. Если зазоры есть, то мост надо регулировать, пока он не заклинил. 4. Проверьте правильность зацепления главной передачи. Для этого окрасьте зубья главной передачи краской из аэрозольного баллона и проворачивая мост в обе стороны определите рисунок следов зацепления. На следующем рисунке показано правильное расположение пятна контакта на зубьях шестерен главной передачи моста УАЗ Патриот. На следующем фото пример не правильной регулировки главной пары и наличие шероховатостей в местах контакта:

После регулировки заднего моста не должно быть осевого зазора в подшипниках ведущей шестерни главной передачи и в подшипниках дифференциала главной передачи. Осевой зазор в подшипниках моста является основной причиной его шума и заклинивания из-за разрушения зубьев в главной паре. Существует очень не много мастеров, кто умеет правильно сделать регулировку главной пары моста. Инструкции в интернете не очень помогают, так как процесс итерационный, требующий не только способности, но и опыта. Мы специализируемся на регулировке ведущих мостов. К нам приезжают из других городов по рекомендациям наших клиентов для переборки ведущих мостов и КПП, в том числе и иномарок. Ведущие мосты, алюминий и тюнинг УАЗ — наше конкурентное преимущество.

Замена масла

В трансмиссию УАЗ Патриот следует заливать самое качественное масло, которое вы можете себе позволить. Слишком качественное мало может течь через некачественные сальники.

Очень часто в заднем мосту со временем, из-за попадания в него влаги, масло превращается в густую не текучую жижу. Простая замена масла в таком мосту не имеет должного эффекта. Если вы не уверены, то снимите крышку моста и полуоси и прочистите мост. Не питайте иллюзий — если сапуны не выведены, если ездили по воде, если прошло много времени, и т.д., то в мосту уже не масло. Причем жижа находится не в редукторе, а ближе к ступицам. Т.е. ступичные подшипники заднего моста практически не смазываются.

Сапуны. Вывод сапунов в подкапотное пространство

Эту доработку рекомендуем сделать абсолютно всем, тем более, что затраты на нее относительно небольшие.

Сапуны на мостах необходимо вывести в подкапотное пространство, чтобы в мост ни при каких обстоятельствах не попала вода. Для этого обычно используют тормозные шланги и тормозные трубки. Проще использовать масло стойкие шланги.

На конце трубок под капотом устанавливают пластмассовый фильтр тонкой очистки топлива от классики, чтобы пыль не попадала в мост. При этом конец трубки загибают вниз, чтобы вода не попала в мост даже если автомобиль уйдет в воду больше, чем место расположения конца трубок.

На автомобилях с компрессором при экстремальной эксплуатации иногда создают избыточное давление воздуха в трансмиссии — как бы раздувают мосты, коробку и раздатку изнутри. Это полностью исключает попадание воды и грязи внутрь и хорошо смазывает сальники в местах трения.

Иногда на конец трубки устанавливают расширительных бачок с воздушным шариком для создания объема. В этом случае полностью закрывается связь внутреннего пространства моста с атмосферой. При изменении объема воздуха в мосту при нагреве и охлаждении воздушный шар надувается или сжимается.

Если вы проехали через брод глубиной более 30 см, то вам следует немедленно (в тот же день) заменить масло в трансмиссии — такова инструкция завода производителя. Делайте выводы.

Моменты переднего и заднего хода

1. Точное задевание в зацеплении при маленькой нагрузке.
2. Микроконтакт поверх зубчика (при отладке пододвинуть головную к ведомой части).
3. Контактирование на корне зубчика (корректировка: проводящая должна отодвинуться от ведомой).
4. Блок-контакт — узкий конец зуба (отклонение элементов друг от друга).
5. Контактность на объемной стороне зубчика (отклонение ведомой к ведущей).

Комплект прокладок устанавливается между торцевой стороной клапана переднего подшипникового узла, колеса и опорой моста. Толщина пакета — промежуток, не превышающий значения в 1,3.

Важные части агрегата

Запор внешнего подшипника в сборе с манжетой закрепить болтами, установить фланец, шайбу — зашплинтовать. В поддон агрегата устанавливается сборный дифференциал, потом сальники между картером и заслонкой. Верх поддона монтируют с учетом подушечек рессор, находящихся во внешней доле моста.

Смонтированный мост не должен нагреваться в процессе движения машины. Правильно проведенная регулировка деталей не вызовет нагревания. Конечно, просто необходимо проверить отсутствие заедания, задевания проворачиваемых ведущих шестеренок, если устройство имеет таковые.

Устройство, регулировку, ремонт необходимо проводить вовремя. От этого зависит безопасность при движении в авто. Обслуживание мостовой части УАЗ заключается в следующем.

Постоянно поддерживать технический уровень, своевременно проводить замену масла, проверять уплотнения, обнаруживать и ликвидировать осевые шестереночные люфты головной передачи агрегата

Систематически наблюдать за сцеплением крепежных частей узлов, агрегатов.
Большое внимание уделять чистке предохранительного клапана. В случае загрязнения или наличия железных примесей в масле перед его заменой следует промыть теплообменник керосином.

Бывалые водители рекомендуют залить в поддон 1 л бензина, приподнять колеса, подключить движок, дать ему поработать 1-2 минуты, после чего слить оставшийся бензин, отработку и влить в резервуар чистое автомобильное масло.

Передний мост «Спайсер». Развал, схождение

Передний мост является управляемым мостом. Для облегчения
управления автомобилем передние управляемые колёса имеют развал (не
регулируемый) в вертикальной плоскости и схождение в горизонтальной
плоскости.

Схождение колес. А < Б на 1,5-3 мм.

Для возврата колёс в среднее положение шкворни поворотных
кулаков наклонены в продольной и поперечной плоскостях.

Положительный развал – отклонение верхней части колеса от
вертикальной плоскости наружу.
Угол развала у мостов «Спайсер»
составляет a = 1° – 30′. Развал колёс оказывает влияние на износ шин. При
развале до 2° износ будет не очень большим. При эксплуатации автомобиля
за счёт износа шкворней, вкладышей и усталостного износа балки моста
положительный развал постепенно уменьшается до нуля, а затем отклонение
колёс переходит в сторону отрицательного развала, что ухудшает
поворачиваемость колёс.

В результате наклона колёс при развале возникают силы, стремящиеся
вернуть их в разные стороны при движении. Появляется поперечное
проскальзывание колёс, что способствует износу шин и затрудняет
управление автомобилем. Для устранения вредных последствий развала
колёса устанавливают со схождением. При этом расстояние между ободами
колёс на уровне передней оси спереди на несколько миллиметров меньше,
чем сзади.

Продольный наклон шкворня (КАСТОР) предназначен для стабилизации
управляемых колёс в среднем положении, но его действие заметно только на
больших скоростях движения при значительных центробежных силах.
Измерителями стабилизации колёс при выходе автомобиля из поворота
служат стабилизирующий момент и угловая скорость поворота колеса при
возвращении его в нейтральное положение.

Устройство и характеристики

Устройство переднего моста УАЗ в старых моделях имеет мало отличий от аналогичной конструкции в новых образцах («Спайсер»). Главные отличия заложены в устройстве картера, габаритах составляющих компонентов ведущей передачи и дифференциала, в ряде используемых агрегатов.

Конструкция старого образца во многом похожа на устройство заднего моста УАЗ и состоит из следующих компонентов:

1. Ключевое место занимает разрезной картер, состоящий из 2 отдельных частей.
2. Каждая половина оснащена впрессованными кожухами с внутренними полуосями.
3. Предохранительные клапаны на кожухах, ответственные за контроль роста объема масла в механизме.
4. Дифференциал и главная передача кожуха выполнены по стандартной схеме: в горизонтальной плоскости расположена ведущая шестерня малого диаметра, контактирующая с карданом.
5. Большая ведомая шестерня в продольной плоскости находится в сцеплении с главной шестерней. В нее встроен дифференциал из 4 сателлитов.
6. Края картерного кожуха оснащены шкворневыми узлами из шаровых опор с поворотным корпусом.

Конструктивная особенность моста Спайсер — наличие системы контакта ступицы колеса с полуосью. Она представляет собой муфту, отвечающую за соединение и разъединение 2 элементов. Механизм обеспечивает передачу крутящего момента на колесо от дифференциала. Отключенная муфта приводит к свободному вращению колеса на цапфе, транспорт получает колесную формулу 4*2. Включенная муфта ведет к соединению ступицы, дифференциала и полуоси, машина превращается в полноприводную 4*4.

Угол поворота колес у них — не более 29°. Соединенные друг с другом рычаги поворотных кулаков и тяги — инструмент управления колесной базой. В новых моделях (Спайсер) угол поворота угла доходит до 32°. В остальном устройство мостов аналогичное.

Моменты переднего и заднего хода

1. Точное задевание в зацеплении при маленькой нагрузке.
2. Микроконтакт поверх зубчика (при отладке пододвинуть головную к ведомой части).
3. Контактирование на корне зубчика (корректировка: проводящая должна отодвинуться от ведомой).
4. Блок-контакт — узкий конец зуба (отклонение элементов друг от друга).
5. Контактность на объемной стороне зубчика (отклонение ведомой к ведущей).

Комплект прокладок устанавливается между торцевой стороной клапана переднего подшипникового узла, колеса и опорой моста. Толщина пакета — промежуток, не превышающий значения в 1,3.

Важные части агрегата

Запор внешнего подшипника в сборе с манжетой закрепить болтами, установить фланец, шайбу — зашплинтовать. В поддон агрегата устанавливается сборный дифференциал, потом сальники между картером и заслонкой. Верх поддона монтируют с учетом подушечек рессор, находящихся во внешней доле моста.

Смонтированный мост не должен нагреваться в процессе движения машины. Правильно проведенная регулировка деталей не вызовет нагревания. Конечно, просто необходимо проверить отсутствие заедания, задевания проворачиваемых ведущих шестеренок, если устройство имеет таковые.

Устройство, регулировку, ремонт необходимо проводить вовремя. От этого зависит безопасность при движении в авто. Обслуживание мостовой части УАЗ заключается в следующем.

Постоянно поддерживать технический уровень, своевременно проводить замену масла, проверять уплотнения, обнаруживать и ликвидировать осевые шестереночные люфты головной передачи агрегата

Систематически наблюдать за сцеплением крепежных частей узлов, агрегатов.
Большое внимание уделять чистке предохранительного клапана. В случае загрязнения или наличия железных примесей в масле перед его заменой следует промыть теплообменник керосином.

Бывалые водители рекомендуют залить в поддон 1 л бензина, приподнять колеса, подключить движок, дать ему поработать 1-2 минуты, после чего слить оставшийся бензин, отработку и влить в резервуар чистое автомобильное масло.
