Зажигание мотоцикла иж планета: устанавливаем и регулируем правильно

Содержание:

Техническое обслуживание

Самостоятельно владелец может выполнять некоторые процедуры технического обслуживания:

  • проверять генератор мотоцикла, если в аккумуляторе теряется заряд;
  • выставлять зазор между контактами прерывателя;
  • регулировать качество звукового сигнала.

Потребность в осмотре и корректировке работы проводки возникает, если:

  • мотоцикл двигется под дождем длительное время, так как это вызывает окисление контактов;
  • мотоциклист ездит по местности, на которой много растительности, повреждающей проводку;
  • водитель катается в зимнее время по снегу, который может налипнуть на детали электропроводки и повредить их.

Самостоятельная проверка генератора мотоцикла Планета 5 при потере заряда

Причиной потери заряда в аккумуляторе ИЖ Планета 5 чаще всего является поломка генератора.

Для проверки своими руками необходимы:

  • прибор мультиметр;
  • прямая отвертка.

Пошаговая инструкция

Необходимо следовать следующим этапам:

  1. Отключить провода от аккумулятора и демонтировать крышку генератора.
  2. Отсоединить 5 верхних проводов от генератора, открутив перед этим их крепления. Для того чтобы не перепутать провода при сборке, стоит их пометить.

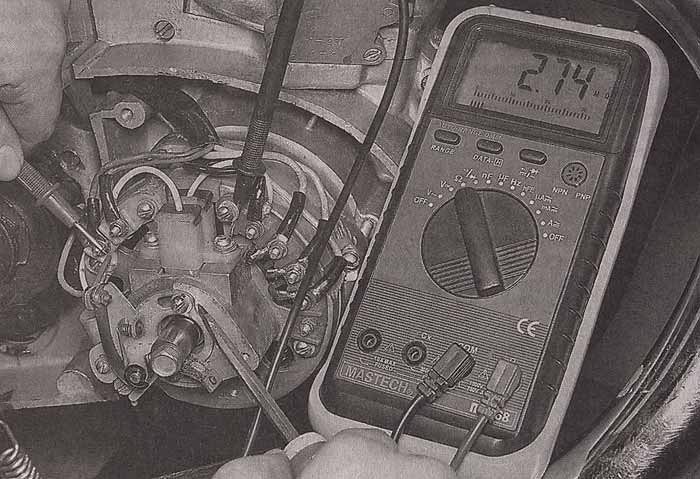

  3. Измерить сопротивление обмоток, используя мультиметр в режиме омметра. Для этого нужно прикоснуться одним щупом к корпусу, а другой следует подключать по очереди к 3 проводам обмотки. Должны отсутствовать короткие замыкания, о чем будет свидетельствовать надпись на экране мультиметра.
  4. Протестировать сопротивление между контактами статора: необходимо по очереди прикасаться к ним щупами мультиметра. Значение на экране должно быть 8 Ом.

Наличие короткого замыкания на 3-м этапе или несоответствие показателей на 4-м будут свидетельствовать о проблемах с генератором.

Фотогалерея: этапы проверки генератора ИЖ Планета 5 при потере заряда в картинках

Как правильно выставить зазор между контактами прерывателя?

Для того чтобы выставить зазор между контактами прерывателя, понадобится:

  • прямая отвертка;
  • гаечный ключ на 10;
  • ключ для свечей;
  • щуп толщиной 0,4 мм (+/– 0,05 мм).

Далее необходимо последовательно выполнить этапы:

  1. Мотоцикл установить на подставку, коробку перевести в нейтраль.
  2. Снять правую крышку картера и выкрутить свечу зажигания.
  3. Ключом на 10 ухватиться за болт крепления ротора генератора и повернуть коленчатый вал в положение, при котором контакты максимально отдалены.
  4. Ослабить винт прикрепления контакта.
  5. Поместить щуп между контактами и регулировать затяжку эксцентрикового винта до положения, при котором щуп проходит контакты с незначительным сопротивлением.
  6. Затянуть винт прикрепления контакта.

Фотогалерея: регулировка зазора между контактами прерывателя

Устранение неисправности звукового сигнала и улучшение качества сигнала

Низкое качество звукового сигнала в основном вызвано неправильной регулировкой.

Из инструментов для наладки понадобятся:

  • гаечный ключ на 7;
  • простая отвертка.

Пошаговая инструкция

Для регулировки необходимо выполнить следующее:

  1. Ослабить контргайку гаечным ключом.
  2. Включить зажигание.
  3. Нажать на кнопку включения звукового сигнала.
  4. Настраивать звук путем вращения регулировочного винта.
  5. При достижении необходимого результата затянуть контргайку.

Дорожная версия мотоцикла ИЖ Планета 5 выгодно отличалась от других отечественных аналогов применением масляного насоса, что позволило отказаться от схемы предварительного смешивания топлива с маслом.

Кроме того, последующие модификации отличались своей бесконтактной системой зажигания, независимой от аккумуляторной батареи и измененной кинематикой.

  1. Приводить в движение мотоцикл «с толкача» – включив зажигание, владелец включал вторую передачу и собственными усилиями, толкая вперед мотоцикл, запускал двигатель;
  2. Эксплуатация без АКБ была возможной в светлое время суток (для работы габаритных огней и света фары все же требовался аккумулятор).

Знайдений 124 оголошень

Хочете продавати швидше? Дiзнайтесь, як

Cdi зажигання ИЖ Юпитер

Гарантовано отримуйте товар, або гроші назад на карткуДетальніше.

900 грн.

Автозапчастини та аксесуари » Автозапчастини

40 грн.

Харків, Комінтернівський Вчора 16:13

Автозапчастини та аксесуари » Автозапчастини

80 грн.

Вінниця, Замостянський Вчора 14:01

катушка зажигания на ИЖ 6В

Гарантовано отримуйте товар, або гроші назад на карткуДетальніше.

100 грн.

Автозапчастини та аксесуари » Автозапчастини

800 грн.

Продам зажигание на мотоцыкл Минск, Восход, ИЖ

Гарантовано отримуйте товар, або гроші назад на карткуДетальніше.

700 грн.

БСЗ Ява ИЖ МТ електронное зажигание бесконтактная система. Комплект.

Гарантовано отримуйте товар, або гроші назад на карткуДетальніше.

440 грн.

50 грн.

Катушки зажигания 6 вольт на мотоцикл Иж

Гарантовано отримуйте товар, або гроші назад на карткуДетальніше.

150 грн.

100 грн.

Зажигание ИЖ Юпитер.

Гарантовано отримуйте товар, або гроші назад на карткуДетальніше.

160 грн.

Запоріжжя, Хортицький 4 сер.

Запчастини для транспорту » Запчастини для спец / с.г. техніки

100 грн.

Установка подшипников и сальников

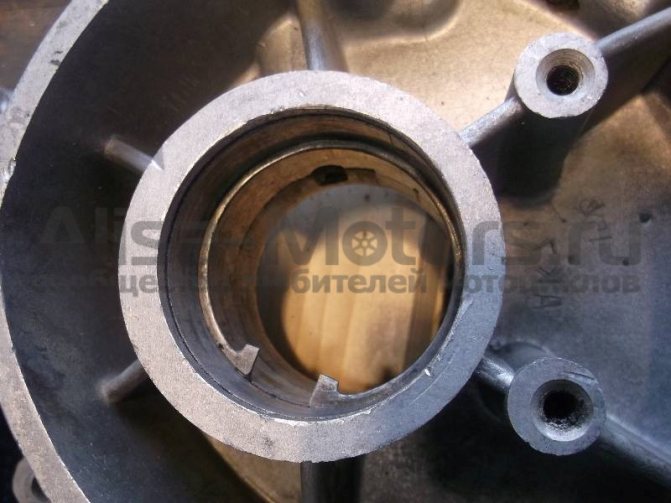

Устанавливаем в левую половинку картера стопорное кольцо.

В зависимости от модели коренного сальника — устанавливаем в посадочное отверстие коренного подшипника распорную втулку, либо, если сальник у вас изначально стоял широкий (есть такие) — нагреваем картер и с внутренней стороны картера ставим сальник до упора в стопорное кольцо.

На моем двигателе стоял обычный узкий сальник, поэтому я ставлю втулку.

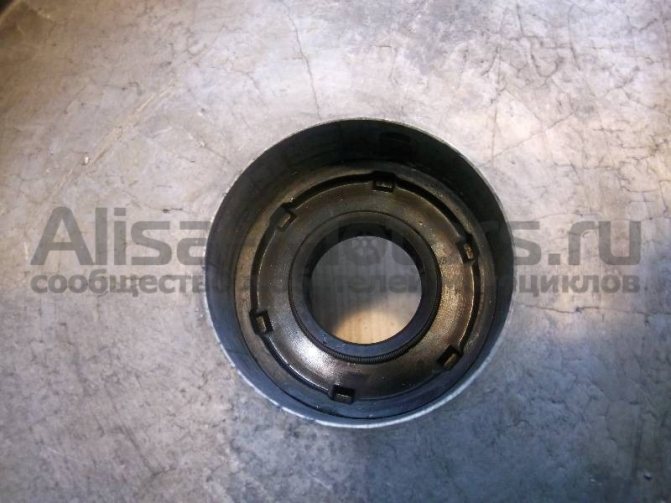

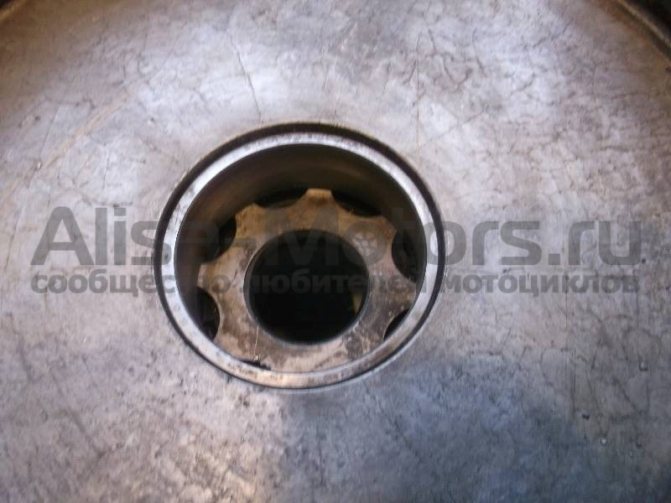

При помощи оправки в предварительно нагретый картер ставим коренной сальник.

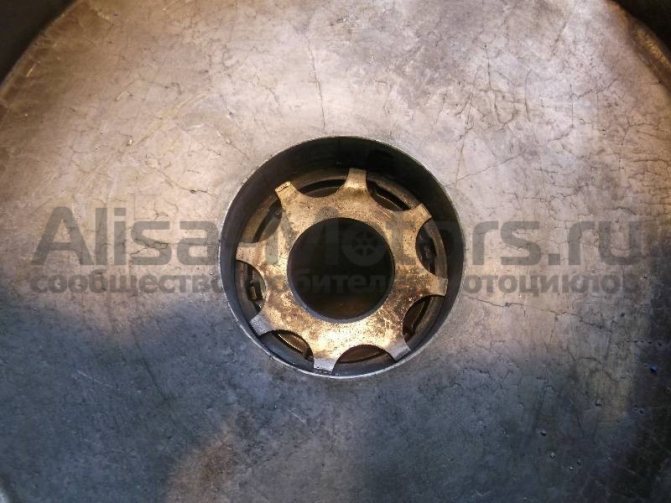

Быстро, пока не остыл картер ложем на сальник маслонаправляющию шайбу. Маслонаправляющая шайба имеет профиль в виде блюдца. Кладем ее на сальник так, чтобы вогнутой стороной она была обращена к нам, а выгнутой к корзине сцепления.

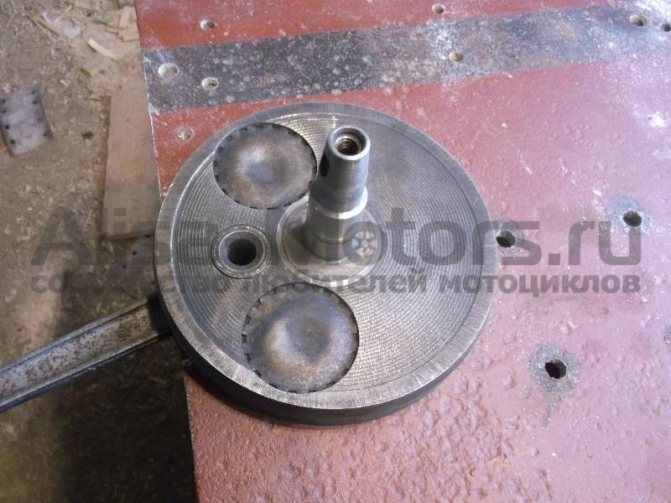

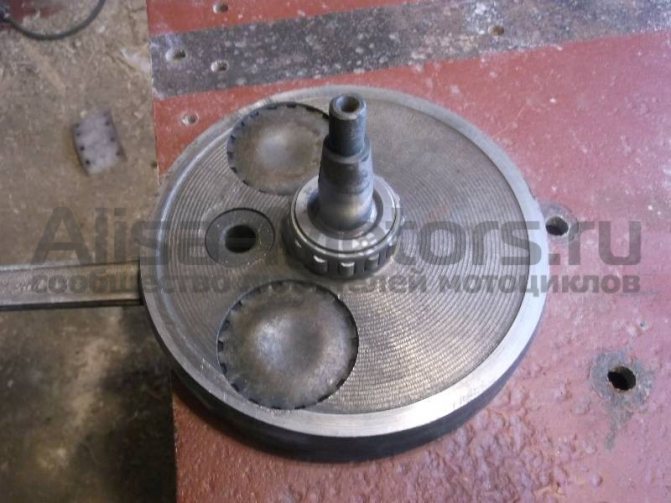

Пока картер не остыл — прессуем в него с помощью оправки наружную обойму коренного подшипника.

Если вы будите менять коренные подшипники на новые — не поленитесь: найдите лист железа толщиной 7-8 мм, выпилите в нем клин под шатун, пропустите лист железа между щек коленчатого вала и при помощи оправки набейте коренной подшипник на цапфу.

Таким образом вы обезопасите себя от порчи коленчатого вала. Коренной подшипник имеет очень большой натяг и заходит на цапфу с очень большим усилием. Не редки случаи, когда люди попросту выбивали цапфу (цапфа на планетовском коленчатом вале запрессовывается в щеку) внутрь коленчатого вала, но подшипник одеть им так и не удавалось.

Родной made in USSR 2505 КМ

Мотоцикл Иж Юпитер 5 — технические характеристики и фото

Советские мотоциклы сегодня считаются ценным транспортом, ведь тогда выпускали действительно качественную и быструю технику. Одним из таких легенд СССР считается мотоцикл Иж Юпитер 5.

На Ижевском заводе выпускали несколько моделей, среди которых Планета 5 и другие. Но Юпитер 5 запомнился, прежде всего, своей неприхотливостью к дорогам и маневренностью. С небольшими габаритами модель смогла получить низкий расход топлива.

Плюсы

  • мощный двигатель;
  • резкий при старте;
  • запчасти на иж юпитер 5 недорогие и доступные;
  • мягкая подвеска;
  • небольшая стоимость;
  • имеет 2 цилиндра.

Минусы

  • слабая передняя вилка;
  • требует хорошей настройки зажигания;
  • большой расход топлива;
  • сегодня мотоциклы требуют частого ремонта.

Технические характеристики Иж Юпитер 5

Конструкция мотоцикла была создана так, что в итоге Иж мог ездить одинаково удобно как по трассе, так и по неровностям. В отличие от своего брата ИЖ Планета 5, данная модель имела 2 цилиндра, а это большая мощность. Также владелец мотоцикла мог легче завести мотор, что объясняется отсутствием возврата ножки при заведении.

Обзор

Классический транспорт всегда ценился с СССР, и еще 20 лет назад Юпитер 5 был одним из лучших.

Сегодня же, большинство гонщиков ездят на иностранных быстрых мотоциклах, но изредка можно встретить былую легенду 80-90-х годов.

Конкуренцию в те года Юпитеру составлял только его брат Планета 5, но он не мог сравниться с мотоциклом по характеристикам. Главным их отличием была разница в цилиндрах, и соответственно мощности.

Если продолжить сравнивать эти два конкурента, то можно выделить тот факт, что обе модели имели практически одинаковые данные.

Например, у них была одна трубчатая рама, а для лучшего крепления заднего колеса был установлен специальный подрамник.

Вообще вся конструкция Юпитер 5 была достаточно стандартная и простая, к раме крепился мотор, выше стоял топливный бак, а на руль была установлена фара и приборная панель.

Также были установлены 2 выхлопные трубы, которые проходили через весь мотоцикл. Иногда трубы нагревались, и можно было получить ожёг, но производитель установил их ниже подножек, чтобы максимально обезопасить пассажира.

Еще первые модели мотоцикла Иж Юпитер 5 имели простые барабанные тормоза с механическим приводом, но последующие модификации получили дисковый передний тормоз с гидравлическим приводом.

Внешний вид мотоцикла

Когда вышла модель Юпитер 5, ее дизайн был уже известным, ведь он достался от мотоцикла Юпитер 4. Но вскоре в продаже появился Иж Планета 5, и разработчики увидели, что можно позаимствовать несколько элементов дизайна.

Первая модификация имела квадратную форму приборной панели, которая состояла из нескольких индикаторов, замка зажигания и спидометра. Но вскоре ее внешность была переработана, и вместо одной приборной доски появилось две. На первой части разместили контрольные лампы, а на второй части решили поставить спидометр.

Дизайн топливного бака также был немного переработан, ведь на коленях появились резиновые накладки, а сама форма бака стала немного другой. Соответственно в новых модификациях мото иж юпитер 5 получил другое, более длинное сиденье, которое заканчивалось на стоп-сигнале. Такое нововведение для сих пор считается стильным и современным.

Будучи «рабочей лошадкой» мотоцикл имел достаточно спортивный вид и отличную максимальную скорость. При мощности в 25 л.с. мотоцикл мог разогнать до 120 км/час.

Это вполне стандартный показатель, ведь другой представитель Днепр мог выдать максималку в 110 км/час. В сильный мороз до 30 градусов агрегат заводился на отлично, его не скажешь про нынешние новинки.

К сожалению, многие владельцы жалуются на частые поломки двигателя, что обусловлено долгим сроком их жизни.

Цена

Сегодня мотоцикл данной модели найти не так сложно, в советское время его покупали в больших количествах, поэтому сегодня нужно лишь узнать, сколько стоит Иж Юпитер 5. Разумеется, цена зависит от состояния, ведь за такой долгий период многие детали могли придти в неисправность.

Еще во время выпуска мотоцикла Иж Юпитер 5 его цена была достаточно большой — 1 050 рублей. Но покупателей это не останавливало, они хотели комфортный и быстрый мотоцикл, который тогда был лучшим. Но все равно по сравнению с другими мотоциклами эта модель имела относительно небольшую цену. Например, тогда новые мотоциклы урал имели цену в 1 870 рублей.

Если вы захотите купить сегодня легенду СССР, будьте готовы выложить за новый мотоцикл 55 000 рублей. Да, они до сих пор уверенно производятся. Если же эта цена слишком большая для вас, купите б/у модель — ее цена колеблется от 5 до 40 тыс. рублей.

В каких случаях необходима настройка зажигания?

За время эксплуатации транспортного средства владелец сталкивается с множеством проблем. Самая серьезная поломка связана с двигателем. Для того, чтобы тратить значительные средства на капитальный ремонт, необходимо следить за техническим состоянием мотоцикла и осуществлять профилактические работы, в том числе регулировать клапана и СЗ (автор видео — Хана Рулю).

Если не следить за СЗ, то двигатель мотоцикла может не раскрывать до конца своего потенциала, не будет работать в полную мощность. Это можно привести к сокращению срока его службы. Настойка зажигания необходима, если двигатель плохо работает, стреляет глушитель или карбюратор. Правда, прежде чем настраивать СЗ, следует убедиться, что причина неисправностей в нем.

Бывает, отпускается болт маховика, которым соединяются две половинки коленвала, начинает люфтить и плохо работает. Даже иногда обрезает шпонку.

Настройка СЗ может понадобиться после ремонта замка 5. Сама установка и подключение выполняются согласно схеме.

Схема СЗ мотоцикла ИЖ

Как правильно настроить зажигание Иж Планета 5

Осуществлять и регулировать зажигание Иж Планета предпочтительнее всего, используя специальный инструмент, который в свое время входил в заводской комплект каждой отдельной модели. Но если у вас нет такого инструмента, можно воспользоваться обычным штангенциркулем.

Итак, чтобы настроить систему запуска на Иж Планета 5, вам понадобятся следующие инструменты:

  • пробник, или лампочка, работающая от 12-ти вольт с наличием двух проводов;
  • глубиномер (штангенциркуль);
  • специальные щупы, для чтобы точно измерить зазоры.

Чтобы грамотно установить зажигание Иж Планета, сначала необходимо снять крышку с генератора. Как вариант, для удобства можно также открутить правую крышку на картере.

Далее для регулировки зажигания Планета 5 следует поочередно выполнить такие действия:

  • повернуть по ходу часовой стрелки коленвал до того момента, когда прерыватель будет максимально размыкаться;
  • немного раскрутить болт, одновременно поворачивая эксцентрик;
  • поставить необходимые зазоры (0,4 — 0,6 мм);
  • снова закрутить болт;
  • снова поворачивая коленвал по ходу часовой стрелки, поставить поршень на отметку ВМТ;
  • поворачивая коленвал в обратную сторону, поставить поршень на расстоянии 3 — 3,5 мм до отметки ВМТ;
  • ослабить болты;
  • установить начало размыкания контактов;
  • снова закрутить болты и включить зажигание Планеты 5.

https://youtube.com/watch?v=NomGopH05YM

Чтобы определить момент начала размыкания, воспользуйтесь вашей лампочкой. Чтобы это осуществить, нужно подключить лампочку с помощью одного провода к массе, а другой провод подвести к клемме. Затем необходимо включить зажигание Планеты 5. Запуск двигателя должен произойти, когда контакты разомкнутся: об этом будет свидетельствовать загоревшаяся лампочка.

Немного раскрутив болты, чтобы выставить зажигание на Планете, нужно повернуть их до конца (опять же по часовой стрелке). При этом лампочка перестанет светится. Затем медленно снова поверните контакты уже в обратную сторону, пока лампочка снова не засветится. В это время должна появиться искра. Так можно отрегулировать зажигание Иж Планета.

Если ваш мотоцикл оснащен бесконтактной системой запуска двигателя, то устанавливать зазоры нет необходимости, поскольку момент образования искры можно определить посредством использования специального тестера. В этом случае, для установки зажигания на Иж Планета 5, вам понадобится:

  • правильно установить прибор, чтобы измерить напряжение (до 20 вольт);
  • подключить аппарат на 2-й и 3-й контакт Датчика Холла.

ЗАБУДЬТЕ ПРО АККУМУЛЯТОР

Мотоциклы марки «Иж» и «Ява» можно довольно легко перевести на безаккумуляторное зажигание. Я сделал это семь лет назад, и до сих пор — никаких нареканий. Что необходимо? Если мотоцикл имеет электрооборудование на 6 В, то комплект генератора на 7 В — от «Минска» или старого «Восхода» (с контактным или электронным зажиганием); если на 12 В, то на 14 В — от нового «Восхода». Причем роторы генераторов могут быть как со съемными, так и с несъемными кулачками (в первом случае проще процедура установки). Для 2-цилиндровых двигателей (при электронном зажигании) дополнительно потребуется еще одна катушка датчика и еще один электронный коммутатор. Наконец, выточенные из стали на токарном станке и опиленные вручную переходные фланцы с конфигурацией, зависящей от марки мотоцикла.

Последовательность переоборудования следующая. Вначале демонтируют старый генератор с реле-регулятором и конденсаторами, вынимают шпонку из коленвала.

Затем готовят к монтажу новый генератор. Для этого его несколько модернизируют: у съемного кулачка ротора удаляют шпонку (если ее оставить, то ротор будет устанввливаться, как с несъемным кулачком), а со статора срезают одно из крепежных ушек, поскольку оно будет мешать защитной крышке картера. Таким образом, например, у «Явы» с электрооборудованием на 6 В статор к фланцу крепится всего двумя болтами М5.

Статор генератора 2-цилиндрового двигателя подвергают более существенной модернизации: для того чтобы разместить вторую катушку датчика, напротив первой выпиливают специальное гнездо (лучше всего это делать во время регулировки).

Перед сборкой, для последующего удобства фиксации статора, грубо определяют верхнюю мертвую точку (ВМТ) одноцилиндрового или правого поршня 2-цилиндрового двигателя и крепят к картеру переходный фланец.

На цапфу коленвала, если защитная крышка картера прилегает плотно, надевают и центруют, проворачивая коленвал, ротор нового генератора (свечи зажигания при этом вынимают—для облегчения). Затягивают до конца прежде только наживленный штатный осевой болт. Чтобы в этот момент коленвал не прокручивался, включают коробку передач и заклинивают заднее колесо (засовывают в спицы, скажем, ручку молотка).

Переходный фланец для мотоциклов «Иж-П-Спорт», «Иж-П-4, – 5», «Иж-Ю-4, – 5».

Переходный фланец для мотоцикла «Ява» с электрооборудованием на 12 В.

Доработка статора генератора.

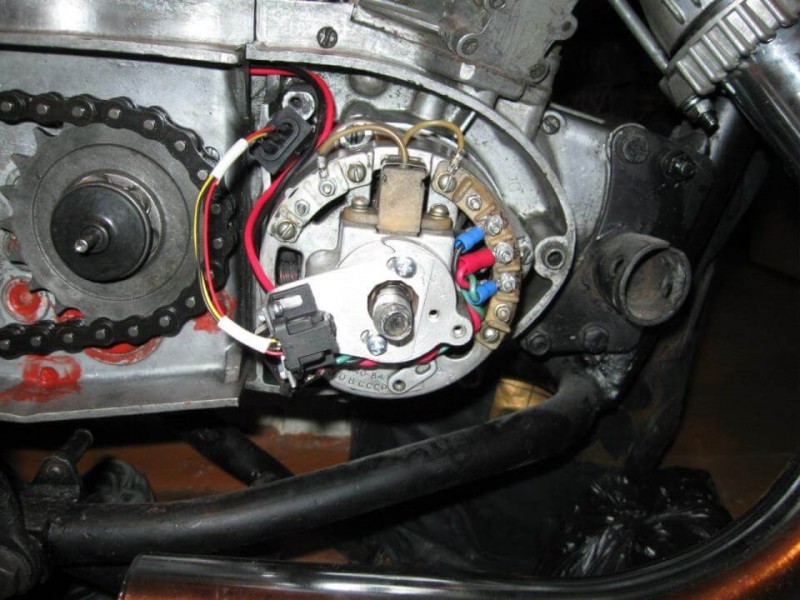

Монтажная электрическая схема подключения нового генератора 2-цилиндрового мотоцикла:

1 — статор генератора, 2 — замок зажигания, 3 — блоки электронного коммутатора, 4 — катушки зажигания, 5 — свечи зажигания.

Закрепив ротор, определяют момент искрообразования, то есть положение, когда поршень в двигателе «Явы-350» не доходит до ВМТ на 2,8…3,3 мм, «Явы-250» — 3,3…3,7 мм, одноцилиндрового «Ижа» — 3,0…3,5 мм, 2-цилиндрового — 2,5…3,1 мм (в этом положении паз на роторе должен совмещаться с выступом на каркасе катушки датчика, а зазор между ними — быть в пределах 0,3±0,05 мм). Тогда-то и фиксируют статор окончательно.

Подобным образом выставляют и поршень левого цилиндра у 2-ципиндровых мотоциклов. Прикладывают вторую катушку датчика к статору так, чтобы выступ ее каркаса располагался напротив паза на роторе. Намечают гнездо, выпиливают его и крепят винтами катушку, выдержав зазор 0,3±0,05 мм.

Для полного комплекта на переоборудованном мотоцикле используют звуковой сигнал и реле поворота от «Минска» или «Восхода», работающие на переменном токе.

Подключают новый генератор согласно приведенной схеме. При этом используют старую электропроводку. Коммутаторы устанавливают в ящик, где располагалась аккумуляторная батарея.

И последнее. Схема не требует ухода во время эксплуатации и настраивается один раз — при монтаже.

С. МЫРОВ

Рекомендуем почитать

  • СТАЛЬНЫЕ БАРАБАНЫ Ежедневно мы пользуемся огромным количеством вещей и уже практически перестали их замечать. Но оказывается в производстве незначительных на первый взгляд вещей кроется масса…
  • И ЦВЕТАМ СВОЙ ДОМИК В домах с тонкими стенами подоконники, как правило,— узенькая доска, на которой поместится разве что спичечный коробок. Поэтому и приходится сооружать для цветов этажерки, подставки и…

Тут можете оценить работу автора:

ДВА ЛИСТА ФАНЕРЫ — И ШВЕРТБ

Больше… Подписаться

Настройка подходящих параметров

Настройка бсз на иж юпитер 5 также требует особого внимания. Включается зажигание с подключенным тахометром. После тридцати секунд на панели устройства должны появиться показатели 3000, 4000, 5000 оборотов в минуту. Если они имеются, то коммутатор работает правильно.

В остальных случаях следует обратить внимание на ранее заземленные свечи. Вставляем отвертку в разъем холла, после чего вытаскиваем

Искра должна появиться на свечах. Если не удалось вызвать искру вышеописанными действиями, то причина некорректной работы в неправильности соединений.

Настройка выглядит следующим образом. Выкручивается индикатор часовой формы и подгоняется поршень цилиндра. Подключив вольтметр ко второму и третьему разъему, необходимо начать вращать ось модулятора. После того, как скачок от 7 до 0,1 вольта будет обнаружен, модулятор необходимо закрепить с помощью гайки. Обычно выставляют необходимый угол опережения.

Пробный запуск должен увенчаться успехом, если компоненты установлены своими руками в соответствии с инструкциями. Теперь можно использовать БСЗ.

Основная «болячка» двигателя мотоцикла Иж Юпитер – это штатная контактная система зажигания. Любой владелец Юпитера рано или поздно сталкивается с проблемой отказа работы одного из цилиндров из-за изменения зазора в контактах или выхода из строя конденсатора. Регулировка помогает, но, как правило, не надолго. Кардинально решается эта проблема – установкой бесконтактной системы зажигания на мотоцикл.

Одноканальное БСЗ.

Наверняка есть много вариантов исполнения БСЗ, мы все их рассматривать не станем. Остановимся на самом простом, и наверняка самом распространенном в нашей стране варианте. Мотоциклетного рынка или мотомагазина, где можно купить заводское БСЗ, поблизости нет, токаря со станком рядом тоже нет. Исходить будем из этого.

Минимальный набор для установки

Но без минимального набора нам не обойтись, поэтому прежде чем начинать работу необходимо запастись следующими комплектующими, которые продаются в любом автомагазине или авторынке в нашей стране:

1. Коммутатор от ВАЗ 2108

2. Датчик Холла от ВАЗ 2108

3. Комплект проводов для БСЗ от ВАЗ 2107 (с трамблера (датчика Холла) на коммутатор)

4. Катушка зажигания двухвыводная (от автомобиля Ока или Газель с двигателем ЗМЗ 406)

5. Два автомобильных силиконовых высоковольтных провода необходимой длины с колпачками для свечей (можно купить комплект для ВАЗ и взять оттуда, можно просто найти б/у провода, предварительно убедившись в их работоспособности)

Далее, кроме комплектующих, нам понадобится небольшой ровный кусок листовой стали толщиной 1-1,2 мм, для изготовления модулятора и пластины под датчик Холла. Сразу предупреждаю, что нержавеющая сталь или цветные металлы для изготовления модулятора не подходят, так как они не являются магнитными материалами. Для изготовления пластины под датчик Холла можно использовать любой материал достаточной прочности.

Из инструмента могут понадобиться дрель со сверлами, напильники, зубило, молоток ну и другой инструмент, который, как правило, есть в любом гараже.

Процесс переделки

Демонтируем старую систему зажигания. Снимаем с мотоцикла пластину с контактами, конденсаторы, катушки зажигания с высоковольтными проводами. Коммутатор устанавливаем в правом бардачке.

Катушку зажигания крепим к раме под баком. Разъем проводки подключаем к коммутатору, подсоединяем черный массовый провод из разъема на массу. Провод с клеммы №1 разъема коммутатора подключаем к одной из клемм катушки. Вторую клемму катушки подключаем к старой проводке, к проводу на который подается «+12В» при включении зажигания. В старой проводке этот провод соединял обе катушки зажигания. От него же тянем дополнительный провод «+12В» на коммутатор, который подсоединяем к 4-му проводу в разъеме. Все тщательно изолируем. Провод с разъемом к датчику Холла заводим в полость генератора.

Можно проверить работоспособность системы. Подсоединяем датчик Холла к своему разъему, подсоединяем высоковольтные провода на катушку и на свечи зажигания. Обеспечиваем надежную массу свечам. Включаем зажигание и проводим металлическим предметом (можно плоской отверткой) через щель датчика Холла. На свечах должна проскочить искра. Схема работоспособна. (Если искры нет, то что-то подключено неправильно и необходимо все заново проверить.) Теперь осталось подать искру в нужное время в цилиндры, для этого:

Отличительные особенности электрооборудования

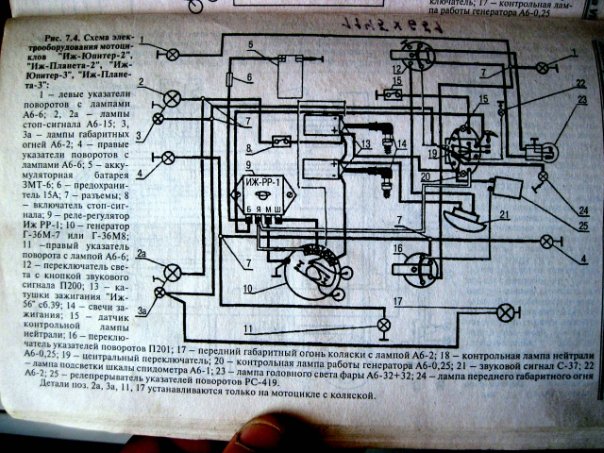

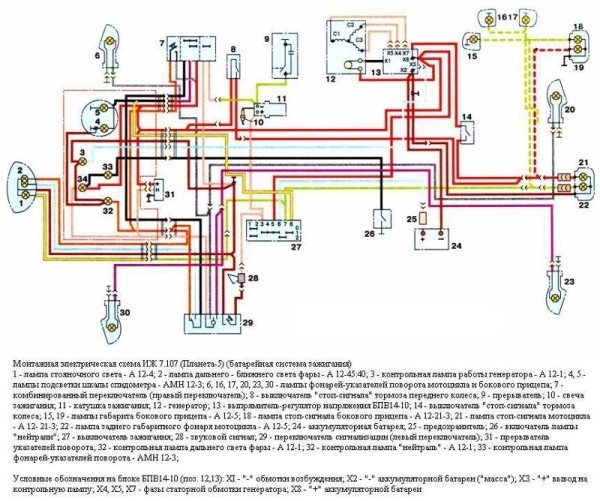

Применяемая схема проводки на ИЖ Планета 3 была традиционной, а основные параметры электрооборудования представлены ниже в таблице.

Система зажигания Батарейная, ЗМТР-10
Напряжение сети 6 вольт
Источник электроэнергии Генератор Г-35М7 (позже заменен на модифицированный Г-36М8), 45 Вт
Катушка зажигания ИЖ 56
Реле-регулятор напряжения ИЖ РР-1
Электропроводка ИЖ Планета 3 Однопроводная, с выводом «-» на массу

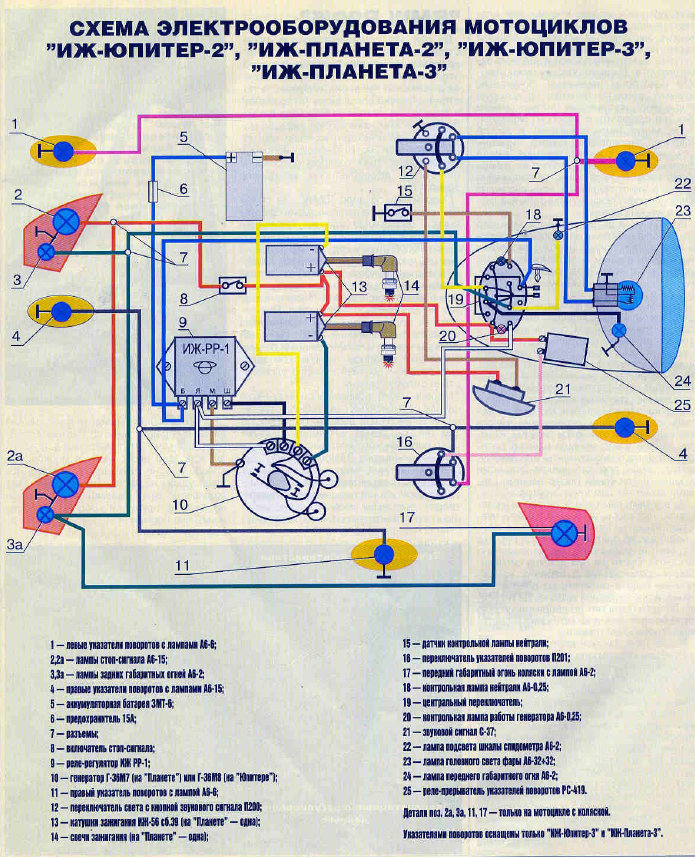

Цветная оригинальная схема (кликабельная)

Световые приборы

На мотоцикле ИЖ Планета 3 устанавливались следующие приборы освещения:

  • Левые и правые указатели поворотов с лампами А6-6;
  • Переключатель указателей поворотов П201;
  • Реле-прерыватель поворотов РС-419;
  • Лампы стоп-сигнала А6-15;
  • Лампы габаритных огней А6-2;

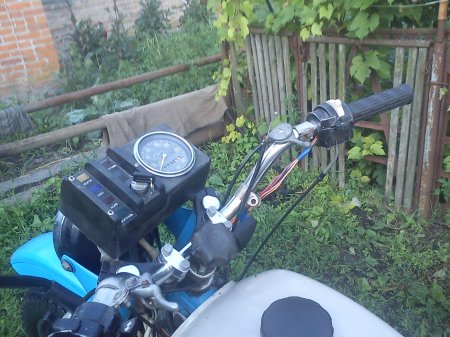

Внешний вид приборов и органов управления

  • Переключатель режимов света с кнопкой звукового сигнала П200;
  • Датчик положения трансмиссии (нейтрали) с контрольной лампой А6 0,25;
  • Лампа головного света А6-32+32;
  • Контрольная лампа А6 0,25работы генератора;
  • Лампа габаритного огня А6-2 (переднего);
  • Лампа подсветки шкалы спидометра А6-1;

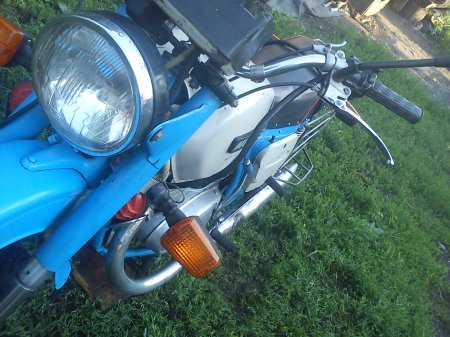

Лампа головного света и указатели поворотовДля ценителей «антиквариата» — оригинальная схема из инструкции по эксплуатации

Световые приборы для моделей с коляской

К уже имеющемуся перечню добавляется:

  • Лампа стоп-сигнала коляски А6-15;
  • Лампа габарита коляски А6-2;
  • Правый указатель поворота коляски А6-6;
  • Передний габаритный огонь коляски А6-2.

Вариант с коляской

https://youtube.com/watch?v=e6ISfI1PTSQ

На представленном видео вы можете посмотреть ремонт старого мотоцикла, который получил новую жизнь в умелых руках. По уверениям автора видеосюжета, полное восстановление обошлось ему в эквиваленте 130 долларов США. Причем, большую часть работы он проделал своими руками.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
