Электронное зажигание на иж юпитер 5 — стоит ли делать

Инструкция по установке и настройке

В мотоциклах ИЖ Планета, будь то версия 3, 4 или 5 установка зажигания в соответствии со схемой должна осуществляться при помощи прибора, который шел в комплекте с мото. Но поскольку найти это приспособление сегодня не так легко, будем обходиться подручными средствами. Бесконтактное зажигание настраивается путем регулировки и выставления зазора контактов трамблера. Не менее важный нюанс — это правильное выставление момента искрообразования.

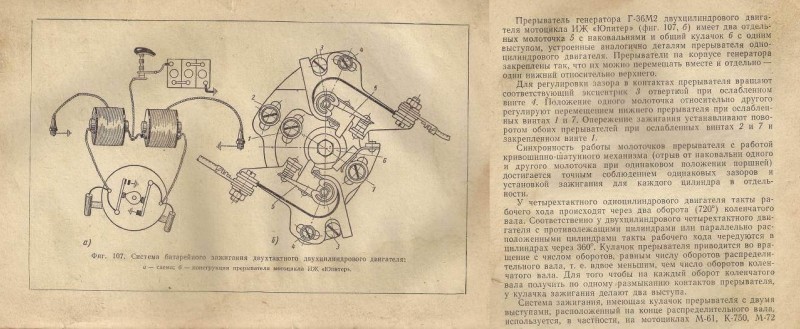

Схема и обозначение деталей трамблера ИЖ

Если ваш ИЖ Планета 3 оборудован одноцилиндровым ДВС с генераторным устройством Г-36 М, то в данном случае процедура установки зазора осуществляется путем поворота эксцентрика, отмеченного на схеме цифрой 1. При этом болт 2 по схеме должен быть ослаблен, а сам эксцентрик проворачивается или в правую, или в левую сторону. Перед тем, как выставить БСЗ на продуктах завода ИЖМАШ, коленвал необходимо повернуть. Проворачивается он до того момента, пока не произойдет момент наибольшего расхождения контактов. Именно в этом положении осуществляется настройка зажигания ИЖ Планета 5 — вам необходимо добиться того, чтобы максимальный зазор на контактах составлял в районе 0.35-0.45 мм.

По мнению специалистов, система зажигания должна настраиваться при демонтированной головке цилиндра. При этом сам поршень должен располагаться в положении, когда он не доходит до мертвой точки, чтобы узнать, какой зазор в данном случае должен быть, нужно воспользоваться книжкой по эксплуатации. К примеру, в версиях 3 этот параметр должен составлять 3.5-4 мм, в Планетах 4 — от 3 до 3.5 мм, а в версиях Спорт — от 3.5 до 3.8 мм. Именно в таком положении будет появляться искра. Процедура регулировки в данном случае выполняется путем поворота прерывательного узла, при этом болты, отмеченные на схеме номером 10, должны быть ослаблены.

Схема узла для ИЖ

Регулировка зажигания, в частности, выставление зазоров между контактами прерывательного устройства должна выполняться в таком порядке:

  1. В первую очередь производится поворот коленвалаа кик-стартером.
  2. Один из прерывательных элементов устанавливается в положение размыкания контактов. При этом болт, отмеченный на схеме номером 4, необходимо ослабить.
  3. Далее, используя эксцентрик под номером 3, производится выставление зазора, этот показатель должен составлять от 0.4 до 0.6 мм. После этого такие же действия осуществляются со второй парой контактов.

Следует отметить, что вся процедура должна осуществляться при открученных свечах. Когда вы поставите щуп в соответствующее отверстие под свечку в правом цилиндре, необходимо повернуть кик-стартером коленвал. Вам нужно найти верхнюю мертвую точку и найдя ее, на щупе следует сделать несколько отметок — одна из меток ставится на уровне отверстия, а другая должна быть расположена чуть выше — примерно на 2-3 мм. После этого коленвал необходимо продолжить проворачивать, это делается до того момента, пока верхняя отметка не попадет в положение, в котором была выставлена первая риска в верхней мертвой точке (автор видео — Гараж в СССР).

В данном положении будет производиться начало размыкания элементов прерывательного узла, который стоит на нижней поверхности. Следует отметить, что процедура установки размыкания контактов осуществляется путем поворачивания основания, но для этого необходимо ослабить болты по номерами 2 и 7. И когда вы сможете правильно произвести настройку, эти винты необходимо будет затянуть. Что касается непосредственно определения момента разрыва, то его можно выявить благодаря лампочке, которую заранее необходимо подключить к массе кузова и клемме трамблера.

После того, как момент на правом цилиндре был выставлен, аналогичным образом производится эта же процедура только на левом цилиндре. В целом ситуация аналогичная, только в данном случае поворачивается не нижнее, а верхнее основание, и при этом следует ослабить болты 1 и 7.

Контактное зажигание

С завода модель комплектуется простым контактным зажиганием. Многие мотоциклисты не любят его за неточности в работе и частые рассинхронизации настроек, однако это все болезни двигателей с проблемами коленчатого вала и другими крупными неприятностями. На хорошем моторе, правильная настройка зажигания ИЖ Юпитер 5 не будет вызывать нареканий. Для настройки нам понадобится – штангенциркуль, лампочка на 12 вольт с 2-мя проводками, две отвертки, рожковый или накидной ключ. Первым делом снимаем правую крышку, открывая доступ к генератору и основным элементам зажигания.

Теперь выкручиваем свечи и вставляем в правый цилиндр длинную отвертку, или тонкий металлический пруток. Далее, проворачивая ключом гайку в центре зажигания, связанную с коленчатым валом, выставляем поршень в верхней мертвой точке. Чтобы найти в.м.т

следует немного повозится, важно очень точно поймать момент максимального выступания отвертки. На этом моменте нужно зафиксировать такое положение (риской на отвертке)

Далее нам понадобится две руки, в одной удерживаем отвертку, другой упираем штангенциркуль параллельно и отмечаем совпадение риски и шкалы прибора. Далее просим товарищей, провернуть коленчатый вал ПРОТИВ часовой стрелки (опуская отвертку). На штангенциркуле фиксируем опускание отвертки на 2.4 – 2.6 мм. Эта регулировка зажигания ИЖ Юпитер 5 называется — опережение. Теперь переходим непосредственно к кулачкам зажигания

Выставляя поршень следует обратить внимание, какой из кулачков начал размыкаться. Прикрепляем к нему лампочку, для этого один контакт цепляем на кулачек, а другой на массу

Отпускаем фиксирующий винт (он находится около основания кулачка) и вращаем рядом расположенный регулировочный винт. До того момента, когда лампочка не начнет гаснуть. Общая идея настройки поймать тот тонкий момент, когда лампочка только начнет гаснуть. То есть лампочка будет гореть, но буквально через 1/10 оборота винта она погаснет. Удерживая регулировочный винт, притягиваем его фиксирующим и настройка одного цилиндра – завершена. Можно приступать к следующему, настраивая его аналогичным способом.

Инструкция по установке и настройке

В мотоциклах ИЖ Планета, будь то версия 3, 4 или 5 установка зажигания в соответствии со схемой должна осуществляться при помощи прибора, который шел в комплекте с мото. Но поскольку найти это приспособление сегодня не так легко, будем обходиться подручными средствами. Бесконтактное зажигание настраивается путем регулировки и выставления зазора контактов трамблера. Не менее важный нюанс — это правильное выставление момента искрообразования.

Если ваш ИЖ Планета 3 оборудован одноцилиндровым ДВС с генераторным устройством Г-36 М, то в данном случае процедура установки зазора осуществляется путем поворота эксцентрика, отмеченного на схеме цифрой 1. При этом болт 2 по схеме должен быть ослаблен, а сам эксцентрик проворачивается или в правую, или в левую сторону. Перед тем, как выставить БСЗ на продуктах завода ИЖМАШ, коленвал необходимо повернуть. Проворачивается он до того момента, пока не произойдет момент наибольшего расхождения контактов. Именно в этом положении осуществляется настройка зажигания ИЖ Планета 5 — вам необходимо добиться того, чтобы максимальный зазор на контактах составлял в районе 0.35-0.45 мм.

По мнению специалистов, система зажигания должна настраиваться при демонтированной головке цилиндра. При этом сам поршень должен располагаться в положении, когда он не доходит до мертвой точки, чтобы узнать, какой зазор в данном случае должен быть, нужно воспользоваться книжкой по эксплуатации. К примеру, в версиях 3 этот параметр должен составлять 3.5-4 мм, в Планетах 4 — от 3 до 3.5 мм, а в версиях Спорт — от 3.5 до 3.8 мм. Именно в таком положении будет появляться искра. Процедура регулировки в данном случае выполняется путем поворота прерывательного узла, при этом болты, отмеченные на схеме номером 10, должны быть ослаблены.

В частности, выставление зазоров между контактами прерывательного устройства должна выполняться в таком порядке:

  1. В первую очередь производится поворот коленвалаа кик-стартером.
  2. Один из прерывательных элементов устанавливается в положение размыкания контактов. При этом болт, отмеченный на схеме номером 4, необходимо ослабить.
  3. Далее, используя эксцентрик под номером 3, производится выставление зазора, этот показатель должен составлять от 0.4 до 0.6 мм. После этого такие же действия осуществляются со второй парой контактов.

Следует отметить, что вся процедура должна осуществляться при открученных свечах. Когда вы поставите щуп в соответствующее отверстие под свечку в правом цилиндре, необходимо повернуть кик-стартером коленвал. Вам нужно найти верхнюю мертвую точку и найдя ее, на щупе следует сделать несколько отметок — одна из меток ставится на уровне отверстия, а другая должна быть расположена чуть выше — примерно на 2-3 мм. После этого коленвал необходимо продолжить проворачивать, это делается до того момента, пока верхняя отметка не попадет в положение, в котором была выставлена первая риска в верхней мертвой точке (автор видео — Гараж в СССР).

В данном положении будет производиться начало размыкания элементов прерывательного узла, который стоит на нижней поверхности. Следует отметить, что процедура установки размыкания контактов осуществляется путем поворачивания основания, но для этого необходимо ослабить болты по номерами 2 и 7. И когда вы сможете правильно произвести настройку, эти винты необходимо будет затянуть. Что касается непосредственно определения момента разрыва, то его можно выявить благодаря лампочке, которую заранее необходимо подключить к массе кузова и клемме трамблера.

После того, как момент на правом цилиндре был выставлен, аналогичным образом производится эта же процедура только на левом цилиндре. В целом ситуация аналогичная, только в данном случае поворачивается не нижнее, а верхнее основание, и при этом следует ослабить болты 1 и 7.

Техническое обслуживание

Самостоятельно владелец может выполнять некоторые процедуры технического обслуживания:

  • проверять генератор мотоцикла, если в аккумуляторе теряется заряд;
  • выставлять зазор между контактами прерывателя;
  • регулировать качество звукового сигнала.

Потребность в осмотре и корректировке работы проводки возникает, если:

  • мотоцикл двигется под дождем длительное время, так как это вызывает окисление контактов;
  • мотоциклист ездит по местности, на которой много растительности, повреждающей проводку;
  • водитель катается в зимнее время по снегу, который может налипнуть на детали электропроводки и повредить их.

Самостоятельная проверка генератора мотоцикла Планета 5 при потере заряда

Причиной потери заряда в аккумуляторе ИЖ Планета 5 чаще всего является поломка генератора.

Для проверки своими руками необходимы:

  • прибор мультиметр;
  • прямая отвертка.

Пошаговая инструкция

Необходимо следовать следующим этапам:

  1. Отключить провода от аккумулятора и демонтировать крышку генератора.
  2. Отсоединить 5 верхних проводов от генератора, открутив перед этим их крепления. Для того чтобы не перепутать провода при сборке, стоит их пометить.
  3. Измерить сопротивление обмоток, используя мультиметр в режиме омметра. Для этого нужно прикоснуться одним щупом к корпусу, а другой следует подключать по очереди к 3 проводам обмотки. Должны отсутствовать короткие замыкания, о чем будет свидетельствовать надпись на экране мультиметра.
  4. Протестировать сопротивление между контактами статора: необходимо по очереди прикасаться к ним щупами мультиметра. Значение на экране должно быть 8 Ом.

Наличие короткого замыкания на 3-м этапе или несоответствие показателей на 4-м будут свидетельствовать о проблемах с генератором.

Фотогалерея: этапы проверки генератора ИЖ Планета 5 при потере заряда в картинках

Как правильно выставить зазор между контактами прерывателя?

Для того чтобы выставить зазор между контактами прерывателя, понадобится:

  • прямая отвертка;
  • гаечный ключ на 10;
  • ключ для свечей;
  • щуп толщиной 0,4 мм (+/– 0,05 мм).

Далее необходимо последовательно выполнить этапы:

  1. Мотоцикл установить на подставку, коробку перевести в нейтраль.
  2. Снять правую крышку картера и выкрутить свечу зажигания.
  3. Ключом на 10 ухватиться за болт крепления ротора генератора и повернуть коленчатый вал в положение, при котором контакты максимально отдалены.
  4. Ослабить винт прикрепления контакта.
  5. Поместить щуп между контактами и регулировать затяжку эксцентрикового винта до положения, при котором щуп проходит контакты с незначительным сопротивлением.
  6. Затянуть винт прикрепления контакта.

Фотогалерея: регулировка зазора между контактами прерывателя

Устранение неисправности звукового сигнала и улучшение качества сигнала

Низкое качество звукового сигнала в основном вызвано неправильной регулировкой.

Из инструментов для наладки понадобятся:

  • гаечный ключ на 7;
  • простая отвертка.

Пошаговая инструкция

Для регулировки необходимо выполнить следующее:

  1. Ослабить контргайку гаечным ключом.
  2. Включить зажигание.
  3. Нажать на кнопку включения звукового сигнала.
  4. Настраивать звук путем вращения регулировочного винта.
  5. При достижении необходимого результата затянуть контргайку.

Электросхемы систем зажигания мотоцикла ИЖ юпитер 5

1 — лампа стояночного света — А 12-4; 2 — лампа дальнего — ближнего света фары — А 12-45:40; 3 — контрольная лампа работы генератора — А 12-1; 4, 5 — лампы подсветки шкалы спидометра — АМН 12-3; 6, 16, 17, 20, 23, 30 — лампы фонарей-указателей поворота мотоцикла и бокового прицепа; 7 — комбинированный переключатель (правый переключатель); 8 — выключатель «стоп-сигнала» тормоза переднего колеса; 9 — прерыватель; 10 — свеча зажигания; 11 — катушка зажигания; 12 — генератор; 13 — выпрямитель-регулятор напряжения БПВ14-10; 14 — выключатель «стоп-сигнала» тормоза колеса; 15, 19 — лампы габарита бокового прицепа — А 12-5; 18 — лампа стоп-сигнала бокового прицепа — А 12-21-3; 21 — лампа стоп-сигнала мотоцикла — А 12- 21-3; 22 — лампа заднего габаритного фонаря мотоцикла — А 12-5; 24 — аккумуляторная батарея; 25 — предохранитель; 26 — включатель лампы «нейтрали»; 27 — выключатель зажигания; 28 — звуковой сигнал; 29 — переключатель сигнализации (левый переключатель); 31 — прерыватель указателей поворота; 32 — контрольная лампа дальнего света фары — А 12-1; 32 — контрольная лампа «нейтраль» — А 12-1; 33 — контрольная лампа фонарей-указателей поворота — АМН 12-3; Условные обозначения на блоке БПВ14-10 (поз. 12,13): XI — «-» обмотки возбуждения; Х2 — «-» аккумуляторной батареи («масса»); ХЗ — «+» вывод на контрольную лампу; Х4, Х5, Х7 — фазы статорной обмотки генератора; Х8 — «+» аккумуляторной батареи.

Иж Юпитер-5 регулируем зажигания

В этой статье подробно описывается тема: Иж юпитер-5 регулировка зажигания, но начнем немного с предисловия.

Если сейчас на дорогах преобладают мотоциклы заграничных производителей, то буквально лет 20-30 назад по нашим дорогам ездили исключительно отечественные Иж “Юпитер” и “Планета”. 2 года разницы выпуска, идентичный внешний вид, различий в них не так много, но все-таки Юпитер-5 выигрывает за счет двухцилиндрового двигателя и его облегченного запуска.

  • Двухтактный, двухцилиндровый 347,6 двигатель;
  • Воздушная или жидкостная система охлаждения;
  • Механизм отключения сцепления в автоматическом режиме;
  • Тормоза барабаны;
  • 18 колеса;
  • На руле обычная приборная панель (спидометр, лампочка зажигания и т.п.);
  • Два амортизатора. Настройка зажигания на Иж Юпитер 5 должна производиться с соблюдением всех правил. Для этого необходимо знать точный алгоритм действий при проведении данного мероприятия. Поэтому в данной статье мы подробно опишем как выставить зажигание на иж юпитер-5.

Сбор и установка системы

Контакты в прерывателе, конденсатор, бобины зажигания и броне-провода, являющиеся деталью прежнего устройства зажигания, наверняка устраняются. Коммутатор следует внедрить бардачок справа, а катушку зажигания прямо под бак. На катушке не предусмотрено зазоров для крепления, значит, её можно прикрепить с помощью массивного слоя клейкой ленты. Штатный болт также упраздняется с другими деталями.

На место болта следует установить шпильку заданного размера и надеть шайбу. Затем, ротор закручивается гайкой, находящейся на её конце. Датчик холла прикрепляется к статору с помощью любых средств. Основное правило при его установки — выставить оптимальное расстояние сечения модулятора и соотношение радиуса и линии симметрии.

Когда датчик холла удастся закрепить, накладываем модулятор. Он должен попадать в проделанное отверстие в датчике. В большинстве ситуаций наблюдается несоответствие размеров, поэтому необходимо подложить шайбы на шпильку. Если удалось соблюсти необходимый зазор, то рекомендуется поставить гравер и затянуть модулятор сторонней гайкой.

как выставлять зажигание на юпитере 5 | Автор топика: Валентина

Диана По инструкции.

Мария По инструкции. Ты думаешь кому то охота здесь два печатных листа с инструкции переписывать для тебя ?!

Вадим 2.6 мм до ВМТ размыкание контактов -по лампочке на 12 V лампочка горит -значит начало . подключить лампочку надо на контакт прерывателя и включить зажигание и крути коленвал если помню ключ на 11

Александра Сначала устанавливаешь зазор на прерывателях Лилия , для этого проворачиваешь коленчатый вал за головку болта крепления ротора Егор . Определяешь максимальное размыкание контактов и выставляешь зазор 0,6-0.8мм. Далее потебуется втулка и вороток Степан из комплекта ключей мотоцикла Анастасия . Регулировку опережения начинаешь с правого цилиндра Анатолий . Устанавливаешь Станислав вместо свечи правого цилиндра!) опускаешь в неё вороток, и поворачивая всё тот же болт ротора находишь ВМТ Инна Всё, стоп! Повернув втулку на отворачивание, – совмещаешь срез втулки с риской на воротке. Теперь нужно опустить поршень на две риски ниже ВМТ Антон Возвращаешься к прерывателю. Отворчиваешь три винта на травесе крепления прерывателей и слегка сдвигаешь против часовой стрелки, контакт при этом размыкается. Если есть аккумулятор то можно подключить лампочку из габаритов на 12v 1св непосредственно к проводу на прерывателе Валерия , если нет аккумулятора используем *папиросную бумагу*. Итак поршень опущен ниже ВМТ на две риски т. е 2,5мм, если память не подводитбольше его не крутим!) Настал момент найти начало разрыва прерывателя, и об этом подскажет лампочка. Двигая нижнее сочленение траверсы прерывателя по часовой стрелке лампочка гаснет, против часовой загорается. Вот и требуется поймать этот момент, когда лампочка загорается! Загорелась, фиксируй нижний винт траверсы. Левый цилиндр настраивается так же. Теперь о папиросной бумаге. Её используют в качестве индикатора, чтобы определить начало разрыва. Устанавливаем между контактами прерывателя и определяем начало разрыва по свободному перемещению при сдвиге траверсы.

Виктор я всегда на глаз выставлял) 2мм до верхней мёртвой точки щупом, а зазор контактов на глаз треть милиметра. работало безотказно, цилиндры не отказывали, выставил и ездил год пока не продал. но это зависит от опыта. пытайся выставлять разными способами, наберёшься опыта, сможешь потом тоже на глаз ставить, когда руку набьёшь) во времена юпитеров не было интернета, выставляли зажигание методом проб и ошибок

Установка бесконтактной системы зажигания на Иж Юпитер-5 достаточно актуальная тема. При налаживании БСЗ на Иж Юпитер-5 бсз требуется учесть ряд нюансов, способных существенно повлиять на работу используемого оборудования.

Какие преимущества открываются перед пользователями, решившимися установить электронное зажигание на иж юпитер, описываются далее.

Большая часть современных мотоциклов не оснащено кулачками, то есть прерывателями. Почему производитель счел их ненужными для ныне продаваемых моделей? Ответ достаточно прост. Это система не отличается хорошей надежностью.

Множество деталей, используемых в системе, являются источниками неприятностей. Наиболее распространенные из них приведены ниже:

  1. Зазоры зажигания меняют исходное положение во время езды спустя несколько дней после регулировки;
  2. Искра возникает через раз, так как контакты регулярно подгорают;
  3. Постоянно возникают побои конденсаторов;
  4. Небольшая мощность искры;
  5. При подсадке аккумулятора на два или три вольта, то его достаточно сложно завести. Такое зажигание является причиной постоянного ремонта при езде.

Это заметно на холостых оборотах. Заметно увеличилась скорость их прохождения и пропали неестественные дергания. Также пропали характерные стуки железных компонентов в картере и сопровождающие детонации. Управляемость мотоцикла Юпитер 5 улучшиться одновременно со временем набора скорости.

Как правильно выставить зажигание на Иж Юпитер 5

Рассказываем, как настроить контактное и бесконтактное зажигание на мотоцикле ИЖ Юпитер 5.

Мотоцикл ИЖ Юпитер 5 – это одна из последних моделей марки. Данную модель можно встретить в любом уголке нашей страны, трудящихся в сельской местности и в городе. Популярность мотоцикла объясняется его простотой и доступностью. Еще во времена производства его могли себе позволить даже учащиеся ПТУ, а сегодня стоимость модели на ходу сопоставима с месячной зарплатой. Мотоцикл имеет крепкую раму, способную выдержать неровности грунтовых дорог, к нему без труда можно присоединить коляску и превратить в грузового труженика. Однако не все так хорошо, как кажется. Юпитер 5 получил устаревший 2-х цилиндровый, двухтактный движок. Не смотря на ходовые качества, мотор имел не очень большой ресурс и требовал тщательной настройки зажигания. Чтобы облегчить владельцам этой модели жизнь, мы расскажем, как настроить зажигание на ИЖ Юпитер 5. В другом нашем обзоре, вы можете узнать о плюсах и минусах установки электронного зажигания на ИЖ Юпитер 5.

Необходимые детали

Чтобы система зажигания работала правильно, потребуется ряд вспомогательных деталей. Они перечислены ниже:

  • Коммутатор для БСЗ машины марки ВАЗ. Не стоит выбирать исключительно из низкого ценового сегмента. Множество положительных отзывов имеет коммутатор Астро;
  • Датчик Холла. Оптимальный вариант на юпитер 5 — аналогичный производитель ВАЗ. Приобретая его в фирменной упаковке, вы защищаете себя от подделок;
  • Бобина зажигания с двумя выводами. Следует выбирать между двигателем газели номер 406 или Окой с электронной системой зажигания;
  • Пара броне-проводов из силикона с колпачками из резины;
  • Модулятор — это пластинка , имеющая форму бабочки, изготавливаемая из железа.

Модулятор

Наиболее трудный этап — производство модулятора

Важно сохранить необходимую форму. Чем достовернее соблюдены необходимые размеры, тем ниже вероятность возникновения неполадок после внедрения системы, то есть не будет необходимости его корректировки при помощи напильника

Углы опережения зажигания должны совпадать на любом используемом цилиндре.

Болтовое отверстие необходимо расположить посередине. В противном случае работа двигателя будет не синхронизирована. Также рекомендуется проверить целостность подшипников коленного вала. Если вы обнаружили дефекты, то следует незамедлительно произвести замену.

Зажигание контакта не способно работать нормально при убитых подшипниках. Толщина детали не должна превышать полутора миллиметров. Если она будет тонкая, то не удастся избежать деформации, а толстая соприкасается с поверхностью корпуса датчика холла.

Для создания пластины разрешается применять любой материал, кроме стали. Алюминий и прочие не следует применять, так как они не магнитятся. Чертеж, которого необходимо придерживаться, можно найти в открытом доступе. Представленная схема будет полезна тем лицам, которые решили модернизировать устройство зажигания транспортного средства. Ниже приведены методики установки электрических устройств зажигания в Юпитер. Его необходимо вытачивать у профессионального токаря. Он сделает простой диск и начертит на нем разметку элементарных расстояний между углами. После чего в соответствии с ней вы выпилите дома необходимые сектора. Стоимость модулятора составляет семьдесят рублей.

Нецелесообразно использовать обыкновенную пластину, поскольку её ширина менее двенадцати миллиметров. Этого не будет хватать для полномерного накопления энергетического ресурса в катушке. Конечно, его можно установить, но достижение четырех тысяч оборотов за минуту станет невозможным.

Помимо указанного потребуются:

  • Шпилька с нанесенной резьбой семь миллиметров шаг 1, а так же пару гаек с шайбами соответствующих параметров. Приоритетный материал для данных компонентов — латунь. Это объясняется наименьшим намагничиванием пластины от генераторного ротора. Если использовать штатный болт, то могут появиться трудности с внедрением зажигания. Болт стремится прокрутить следом модулятор при закручивании. Однако необходимо наблюдать за опережающим индикатором, сохранять единое положение ротора и модулятора, закручивать болт. Целесообразно применить шпильку, так как многие не способны произвести все необходимые действия в совокупности;
  • Комплект проводов с разъемами под зажигание без контакта от фирмы ВАЗ. Данную деталь можно приобрести или сделать собственными руками.

Зажигание от скутера

Зажигание от скутера на Иж юпитер может работать без аккумулятора. Перед тем как его настраивать нам понадобится три детали:

  • Коммутатор от скутера;
  • Катушка зажигания;
  • Индуктивный оригинальный датчик (должен иметь выход на один провод).

Коммутатор постоянного тока питается от сети 12 Вт, также бортовая сеть мотоцикла 12 Вт, коммутатор имеет 4 провода, из них первый — плюс, второй — минус, третий — на катушку, четвертый — на индуктивный датчик. Минусовой провод с коммутатора надежно подключаем к минусовому проводу с мотоцикла (массе), плюсовой провод, который идет к штатной катушке, подключаем к плюсовому проводу коммутатора.

Подключение катушки зажигания:

  • минусовой провод подключаем к массе мотоцикла;
  • второй провод протягиваем к коммутатору и подключаем к выходу под катушку

Чтобы не тянуть дополнительный провод на индуктивный датчик через весь двигатель можно воспользоваться проводом, который соединял контактную группу и штатную катушку зажигания.

Для этого нужно взять с коммутатора провод, который идет на индуктивный датчик, и подключить к проводу, который шел к штатной катушке. Далее убираем конденсатор и подключаем индуктивный датчик

Выставлению крышки генератора необходимо особо уделить внимание. Нужно чтобы она была нормально установлена и ничего не задевала при вращении

Для этого необходимо немного укоротить кулачок, также сделать на нем насечки, которые предотвращают проворачивания самого модулятора. Также стоит соблюдать параметры зазора между модулятором и индуктивным датчиком, который должен быть в пределах 1-1,5 мм. При установке зажигания нужно знать, что искра бьет в момент выхода модулятора из датчика, а не на входе.

После того как электронное зажигание от скутера будет установлено на мотоцикл, показатели его намного улучшатся. В частности он будет намного лучше заводиться (особенно это станет заметно при малом уровне заряда аккумулятора). Также заметно улучшится набор скорости. Мотоцикл будет ровно держать холостой ход, что говорит о правильной работе двигателя.

Иж Юпитер-5 регулируем зажигания

В этой статье подробно описывается тема: Иж юпитер-5 регулировка зажигания, но начнем немного с предисловия.

Если сейчас на дорогах преобладают мотоциклы заграничных производителей, то буквально лет 20-30 назад по нашим дорогам ездили исключительно отечественные Иж “Юпитер” и “Планета”. 2 года разницы выпуска, идентичный внешний вид, различий в них не так много, но все-таки Юпитер-5 выигрывает за счет двухцилиндрового двигателя и его облегченного запуска.

  • Двухтактный, двухцилиндровый 347,6 двигатель;
  • Воздушная или жидкостная система охлаждения;
  • Механизм отключения сцепления в автоматическом режиме;
  • Тормоза барабаны;
  • 18 колеса;
  • На руле обычная приборная панель (спидометр, лампочка зажигания и т.п.);
  • Два амортизатора. Настройка зажигания на Иж Юпитер 5 должна производиться с соблюдением всех правил. Для этого необходимо знать точный алгоритм действий при проведении данного мероприятия. Поэтому в данной статье мы подробно опишем как выставить зажигание на иж юпитер-5.
