Как отрегулировать клапана

Все процедуры необходимо проводить только на холодном двигателе. Это делается для того, чтобы результаты нстройки остались стандартными: именно так поступают на заводах-изготовителях. Стоит отметить, что порядок регулировки клапанов на каждой машине свой: узнать его можно из инструкции к автомобилю или соответствующей литературы. Процесс осуществляется посредством вкручивания или выкручивания специальных регулировочных винтов, либо подбором плоских шайб. Каждый из этих вариантов рассматривается отдельно.

Использование специальных инструментов

Регулировка клапанов двигателя производится с помощью набора щупов или посредством специальной рейки и индикатора. Оба способа достаточно широко распространены: первый отличается простотой, доступностью и требует минимальных финансовых и временных затрат. Чтобы применить второй метод, придется купить прибор и специальное приспособление.

Регулировка с помощью щупа и контргаек

Подобный способ настройки ГРМ характерен для российских заднеприводных авто («классика»). Алгоритм действий:

• Демонтируйте корпус воздушного фильтра и от клапанной крышки отсоедините все трубки, тросики и рычажки. Для облегченного проворачивания коленвала двигателя выверните свечи зажигания.
• Снимите клапанную крышку и передний кожух ремня ГРМ (если он есть – может быть и цепь).
• Выставите поршень цилиндра, с которого начнется процедура (например, в жигулевской «классике» он 4-й) в положение верхней мертвой точки: клапаны окажутся в закрытом положении.

• Наблюдая за меткой-углублением на шкиве вала двигателя, проворачивайте его до совпадения с риской на нижней передней крышке БЦ . Точка-углубление на звездочке вала ГРМ тоже должна совпасть с меткой на его «постели» (корпусе).
• Рожковым ключом удерживайте регулировочный метиз и одновременно ослабьте контргайку. Далее нужно пользоваться набором щупов для регулировки клапанов. Выберете нужную тонкую пластину, вставьте ее между коромыслом и стержнем клапана. Щуп при нормальной настройке будет проходить с небольшим трением. Значение зазора необходимо отрегулировать по таблице, которая для каждой машины своя (для ВАЗ2101-07 – 0,15 мм). Теперь затяните контргайку и еще раз проверьте зазор. При необходимости операцию повторите. Соблюдайте порядок регулировки клапанов: например, для «классики» ВАЗ: 8-6, 4-7, 1-3, 5-2.

Регулировка с помощью шайб

Подобная настройка ГРМ больше характерна для переднеприводных автомобилей. Чтобы ее произвести, необходимо:

1. Снять крышку клапанов.
2. Найти метки на блоке мотора, шкиве ремня ГРМ и, проворачивая коленвал по часовой стрелке, добиться их совпадения. В итоге первый поршень окажется в положении ВМТ.
3. Определите зазор между регулировочной шайбой и кулачком распределительного вала (они – первые, если смотреть со стороны шкива).
4. При большем или меньшим зазоре подберите другую шайбу (на каждой есть соответствующая маркировка, если нет – воспользуйтесь штангенциркулем, а лучше — микрометром).
5. После установки шайбы снова проверьте зазор: допустимое отклонение – не более 0,05 мм в обе стороны.
6. Не забывайте, что величина зазора для впускного и выпускного клапанов разная – данный параметр необходимо выяснить из инструкции по эксплуатации конкретного авто.

Регулировка с помощью индикатора и рейки

Этот метод считается более точным и был особенно популярен во времена ССССР. Подобный способ регулировки хорош для двигателей, находящихся в эксплуатации длительное время, т. к. прибор и рейка при измерении учитывают выработки на поверхностях деталей. Ход процедуры:

1. Снимите клапанную крышку, предварительно отсоединив от нее рычаги и тросики.
2. Прокрутите вал двигателя до совпадения меток, точно так же, как при регулировке клапанов с помощью щупа.
3. Возьмите рейку и зафиксируйте ее на головке блока цилиндров (крепление осуществляется к шпилькам корпуса «постели») распредвала. Есть небольшой нюанс: не нужно вкручивать полностью все 3 гайки крепления рейки, иначе она будет болтаться. Прежде всего заверните крайние метизы, далее начинайте откручивать средний болт, пока рейка не станет неподвижной.
4. Возьмите стрелочный индикатор и закрепите его на рейке, а лапку прибора поставьте на край кулачка клапана.
5. Захватом, входящим в комплект, уцепите кулачок и потяните его вверх: стрелка индикатора должна пройти 52 деления (при температуре воздуха +20 градусов). Если это не так, то нужно регулировать клапан одним из двух вышеописанных способов.

Артикул: 2108-1007056-*2.85 , артикулы доп.: 2108-1007056

Код для заказа: 029170

• Возможно, вам понадобятся
• показать еще

• Легковые автомобили / ВАЗ / ВАЗ-21081 чертеж
  Проверка тепловых зазоров клапанов на двигателях автомобилей ваз 2108, 2109, 21099

  » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2108-18/mehanizm_gazoraspredelitelnyiy-68/#part27729″>Шайба регулировочнаяДвигатель / Механизм газораспределительный

• Легковые автомобили / ВАЗ / ВАЗ-210991 чертеж

  » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_21099-79/mehanizm_gazoraspredelitelnyiy-81/#part36081″>Шайба регулировочнаяДвигатель / Механизм газораспределительный

• Легковые автомобили / ВАЗ / ВАЗ-21111 чертеж

  » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2111-11/mehanizm_gazoraspredelitelnyiy-101/#part44641″>Шайба регулировочнаяДвигатель / Механизм газораспределительный

• Легковые автомобили / ВАЗ / ВАЗ-21151 чертеж

  » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2115-65/mehanizm_gazoraspredelitelnyiy-70/#part52884″>Шайба регулировочнаяДвигатель / Механизм газораспределительный

• Легковые автомобили / ВАЗ / ВАЗ-2110, 2111, 21121 чертеж

  » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2110__2111__2112-415/mehanizm_gazoraspredelitelnyiy-115/#part1302723″>Шайба регулировочнаяДвигатель / Механизм газораспределительный

• Легковые автомобили / ВАЗ / ВАЗ-21141 чертеж

  » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2114-647/mehanizm_gazoraspredelitelnyiy-13/#part1669008″>Шайба регулировочнаяДвигатель / Механизм газораспределительный

• Легковые автомобили / ВАЗ / Lada Kalina 1117, 1118, 11191 чертеж

  » href=»/catalog/vaz-3/legkovye_avtomobili-30/lada_kalina_1117__1118__1119-1048/mehanizm_gazoraspredelitelnyiy-76/#part2612211″>Шайба регулировочнаяДвигатель / Механизм газораспределительный

• Легковые автомобили / ВАЗ / Lada Priora 21701 чертеж

  » href=»/catalog/vaz-3/legkovye_avtomobili-30/lada_priora_2170-1643/mehanizm_gazoraspredelitelnyiy-124/#part3647842″>Шайба регулировочнаяДвигатель / Механизм газораспределительный

• Легковые автомобили / ВАЗ / Lada Kalina 21941 чертеж

  » href=»/catalog/vaz-3/legkovye_avtomobili-30/lada_kalina_2194-1886/a150__mehanizm_gazoraspredelitelnyiy-100/#part4210074″>Шайба регулировочнаяОсновные элементы двигателя / A150. Механизм газораспределительный

• Легковые автомобили / ВАЗ / ВАЗ-21091 чертеж

  » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2109-9/mehanizm_gazoraspredelitelnyiy-81/#part32142″>Шайба регулировочнаяДвигатель / Механизм газораспределительный

• Легковые автомобили / ВАЗ / ВАЗ-21101 чертеж

  » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2110-10/mehanizm_gazoraspredelitelnyiy-101/#part40333″>Шайба регулировочнаяДвигатель / Механизм газораспределительный

• Легковые автомобили / ВАЗ / ВАЗ-21121 чертеж

  » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2112-12/mehanizm_gazoraspredelitelnyiy-101/#part48949″>Шайба регулировочнаяДвигатель / Механизм газораспределительный

• Легковые автомобили / ВАЗ / ВАЗ-1111 «ОКА»1 чертеж

  » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_1111__oka_-16/mehanizm_gazoraspredelitelnyiy-53/#part66792″>Шайба регулировочнаяДвигатель / Механизм газораспределительный

• Легковые автомобили / ВАЗ / Lada Kalina 11181 чертеж

  » href=»/catalog/vaz-3/legkovye_avtomobili-30/lada_kalina_1118-437/mehanizm_gazoraspredelitelnyiy-66/#part1357129″>Шайба регулировочнаяДвигатель / Механизм газораспределительный

• Легковые автомобили / ВАЗ / ВАЗ-21131 чертеж

  » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2113-648/mehanizm_gazoraspredelitelnyiy-13/#part1669008″>Шайба регулировочнаяДвигатель / Механизм газораспределительный

• Легковые автомобили / ВАЗ / Lada Granta 21901 чертеж

  » href=»/catalog/vaz-3/legkovye_avtomobili-30/lada_granta_2190-1236/mehanizm_gazoraspredelitelnyiy-79/#part2981052″>Шайба регулировочнаяДвигатель / Механизм газораспределительный

• Легковые автомобили / ВАЗ / Lada Kalina 2192, 21941 чертеж

  » href=»/catalog/vaz-3/legkovye_avtomobili-30/lada_kalina_2192__2194-1646/mehanizm_gazoraspredelitelnyiy-26/#part3652557″>Шайба регулировочнаяОсновные элементы двигателя / Механизм газораспределительный

• Легковые автомобили / ВАЗ / Lada Priora 2170 FL1 чертеж

  » href=»/catalog/vaz-3/legkovye_avtomobili-30/lada_priora_2170__fl-1889/a150__mehanizm_gazoraspredelitelnyiy-120/#part4223647″>Шайба регулировочнаяОсновные элементы двигателя / A150. Механизм газораспределительный

• Для этого товара еще нет обзоров.

Что нужно для регулировки

Как уже было подмечено выше, отрегулировать тепловые зазоры клапанов на вазе можно своим руками. Для этого нужны набор шайб, некоторые приспособления и инструменты. Рейку можно сделать самодельную, но рентабельнее купить вилочку для установки зазоров на авторынке готовую.

Пяточки для регулировки понадобятся в диапазоне от 3,40 до 4,05 мм если в ГБЦ не менялись направляющие. Если же все-таки производился ремонт, или автомобиль на газу придется приобрести шайбы в диапазоне от 2,50 мм для выпускных клапанов. Впускные клапана как правило остается на прежнем зазоре, на них седла не топятся.

Таким образом, в данной статье рассмотрели вкратце порядок регулировки клапанов на автомобилях марки ВАЗ с передним приводом. Также затронули последствия несвоевременной настройки, и езды на газу.

Итак, взялся я за регулировку клапанов.Делается на данном автомобиле 1-ый раз(пробег 38900км).Сам я тоже делаю это первый раз. Сразу говорю, инструмент специальный не понадобился.

Итак первая часть посвящена замеру тепловых зазоров клапанов.Всегда именно с этого начинается регулировка клапанов.

Вводная:при температуре 20 градусов(я делал при 21) для впускных клапанов зазор должен быть в пределах 0,2±0,05мм., для выпускных 0,35±0,05мм Если считать со стороны ГРМ, то первый, четвертый, пятый и восьмой клапана-выпускные;второй, третий, шестой, седьмой клапана-впускные.

Итак начнем. Выставляем коленвал и распредвал по меткам. Сначала снял клапанную крышку.

<img data-src=»data:;base64,” />

Затем откачал масло из колодцев шприцом

<img data-src=»data:;base64,” />
<img data-src=»data:;base64,” />

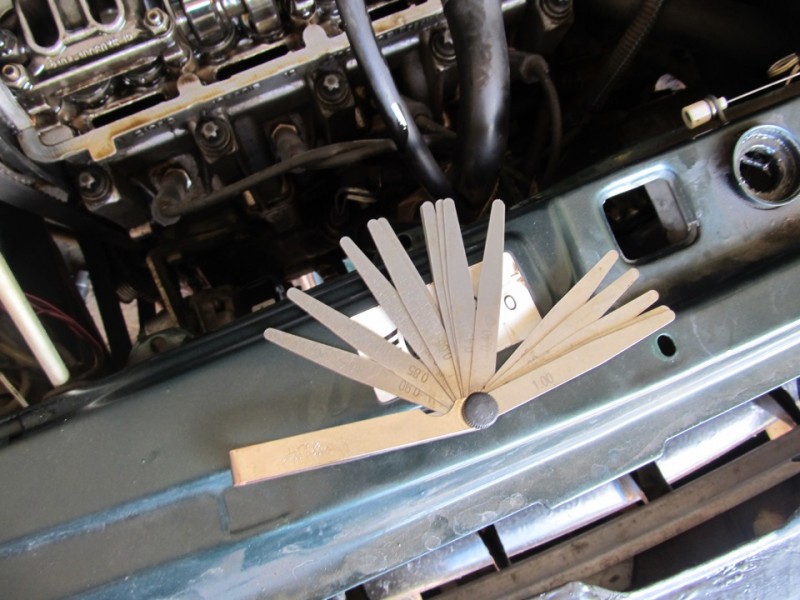

Для замера зазоров использовал набор щупов

<img data-src=»data:;base64,” />

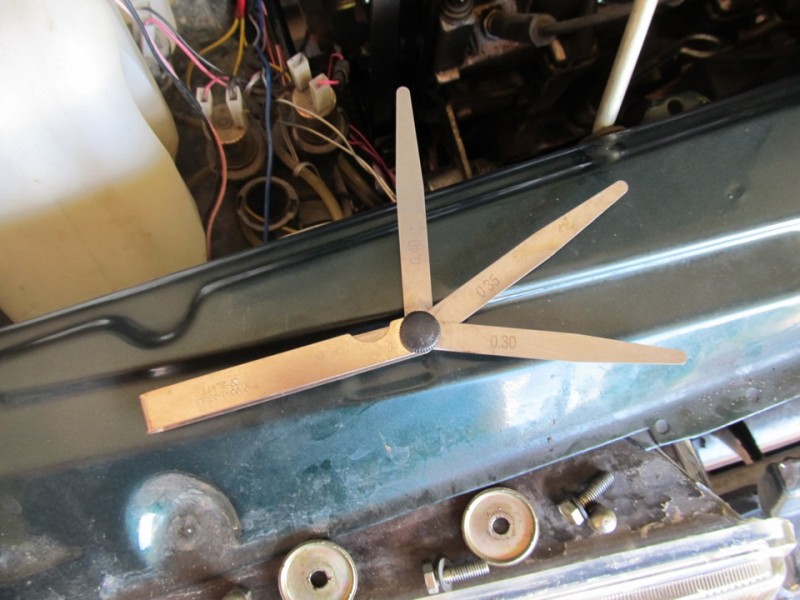

Для замера зазоров впускных клапанов нужны три щупа 0,15 0,2 и 0,25мм.

<img data-src=»data:;base64,” />

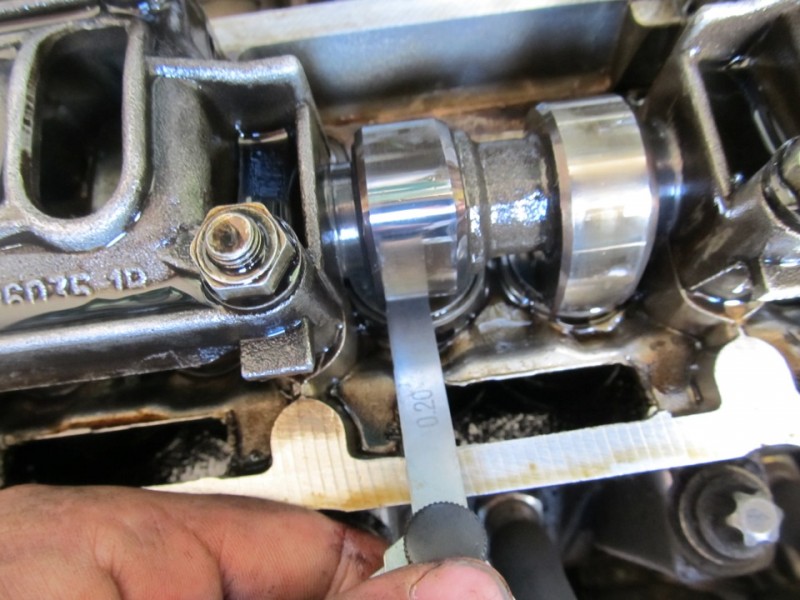

Сначала я замерил зазор в третьем клапане(впускной) Щуп 0,15 свободно пролез

<img data-src=»data:;base64,” />

Щуп 0,2 пролез, но уже не так свободно

<img data-src=»data:;base64,” />

Щуп 0,25 уже не пролез.

<img data-src=»data:;base64,” />

Значит зазор в третьем клапане в пределах от 0,2 до 0,25, т.е. допуск. Затем замерил зазор во втором клапане Щуп 0,15 свободно пролез

<img data-src=»data:;base64,” />

Щуп 0,2 пролез, но уже не так свободно

<img data-src=»data:;base64,” />

Щуп 0,25 уже не пролез

<img data-src=»data:;base64,” />

Значит зазор во втором клапане в пределах от 0,2 до 0,25, т.е. допуск Для выпускных клапанов понадобится щупы 0,3 0,35 и 0,40мм.

<img data-src=»data:;base64,” />

Замерил зазор в пятом клапане. Щуп 0,3 пролез свободно.

<img data-src=»data:;base64,” />

Щуп 0,35 пролез свободно.

<img data-src=»data:;base64,” />

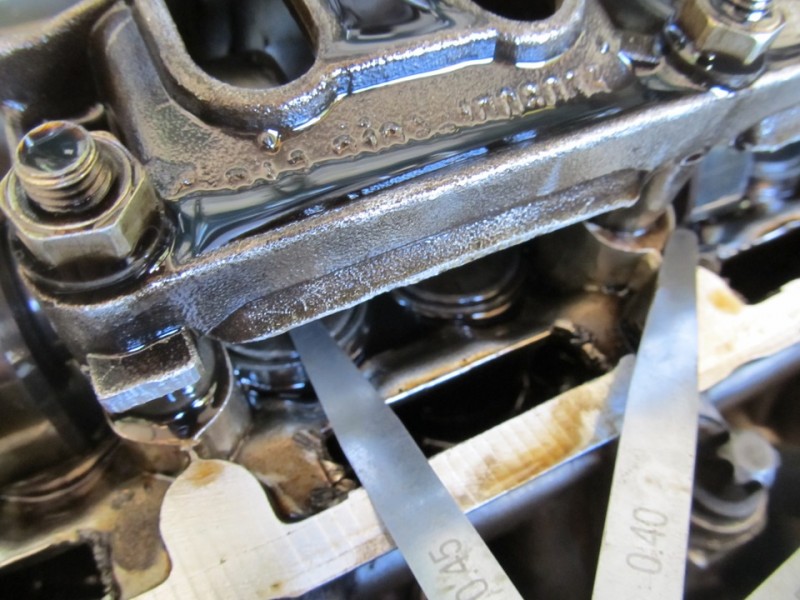

Щуп 0,4 пролез

<img data-src=»data:;base64,” />

Щуп 0,45 не пролез

<img data-src=»data:;base64,” />

Значит в пятом клапане зазор в пределах от 0,4 до 0,45, т.е. не допуск, и этот клапан нужно регулировать. В следующей записи напишу о замере зазоров в остальных клапанах.

11.2. Регулировка зазоров в приводе клапанов

ОБЩИЕ СВЕДЕНИЯ

Для компенсации теплового расширения клапана конструктивно задается зазор между
торцом стержня клапана и кулачком распределительного вала. При увеличенном зазоре
клапан не будет полностью открываться, при уменьшенном – полностью закрываться.

Зазор измеряется на холодном двигателе (при +20 °С ) между кулачком распределительного
вала (кулачок должен быть направлен вверх от толкателя) и регулировочной шайбой
толкателя клапана.

Номинальный зазор для впускного клапана составляет (0,2±0,05) мм, для выпускного
– (0,35±0,05) мм. Зазоры регулируются подбором толщины регулировочных шайб.
В качестве запасных частей поставляются шайбы толщиной от 3 до 4,5 мм через
0,05 мм.

Считая от привода распределительного вала, первый, четвертый, пятый и восьмой клапаны – выпускные; второй, третий, шестой и седьмой – впускные.

Примечания

Рекомендуется выкрутить свечи зажигания, чтобы легче проворачивать коленчатый
вал.

1 – зубчатое колесо распределительного вала; 2 – шкив генератора; 3 – шкив коленчатого вала

Фиксатор должен быть установлен между распределительным валом и краем толкателя.

Для того чтобы легче вынуть регулировочную шайбу, в толкателе проточены два паза. Поверните толкатель так, чтобы было удобнее подцепить шайбу.

Толщина новой шайбы рассчитывается по формуле:
H = B + A – C,
где
A – измеренный зазор, мм;
B – толщина старой шайбы, мм;
C – номинальный зазор, мм;
H – толщина новой шайбы, мм.

Пример (для впускного клапана):
A = 0,26 мм,
B = 3,75 мм,
C = 0,2 мм,
тогда
H = 3,75 + 0,26 – 0,2 = 3,81 (мм).

В пределах допуска зазора ±0,05 мм подбираем ближайшую по толщине шайбу (3,8
мм).

Предупреждение

Поворачивайте коленчатый
вал по часовой стрелке ключом за болт крепления шкива коленчатого вала или за
болт крепления шкива генератора. Запрещается проворачи-вать коленчатый вал за
болт крепления шкива распределительного вала.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отверните гайку крепления крышки фильтра и снимите шайбу. 2. Отстегните четыре пружинных зажима. 3. Снимите крышку воздушного фильтра. 4. Выньте из корпуса фильтрующий элемент. 5. Ослабьте затяжку хомутов и снимите шланги с патрубков на крышке клапанов. 6. Отверните четыре гайки. 7. Снимите со шпилек корпус фильтра и шланг забора теплого воздуха от патрубка. Отсоедините шланг от корпуса фильтра, предварительно ослабив затяжку хомута. 8. Отсоедините от шланга пластмассовый держатель, ослабьте затяжку хомута и снимите шланг с патрубка на крышке клапанов. 9. Отверните гайку и снимите кронштейн троса привода акселератора, оставив его висеть на тросе. Отверните две колпачковые гайки. 10. Снимите крышку клапанов. 11. Удалите масло из верхней части головки блока (вокруг толкателей клапанов). Установите приспособление для утапливания толкателей на шпильки крепления крышки клапанов и закрепите его гайками. 12. Отверните три болта и снимите переднюю крышку привода распределительного вала. 13. Установите поршень первого цилиндра в в.м.т. такта сжатия. Для этого поверните коленчатый вал так, чтобы метка на шкиве распределительного вала совпала с меткой (усиком) на задней крышке привода распределительного вала (см. примечания). Затем поверните коленчатый вал еще на 40–50°. При этом кулачки распределительного вала повернутся от толкателей. 14. Измерьте набором щупов зазоры у первого, второго, третьего и пятого клапанов. 15. Если зазор какого-либо клапана отличается от номинального, утопите толкатель этого клапана, нажав на ручку приспособления. 16. Удерживая толкатель в утопленном положении, установите фиксатор (см. примечания). 17. Отведите приспособление для утапливания от толкателя и выньте регулировочную шайбу, подцепив ее тонкой отверткой (см. примечания). 18. Запишите толщину регулировочной шайбы, которая нанесена на одной стороне. Если толщина шайбы не видна, измерьте ее микрометром. 19. Установите в толкатель новую шайбу необходимой толщины (см. примечания). Шайбу установите надписью вниз (к толкателю). Утопите толкатель приспособлением и уберите фиксатор. 20. Для проверки измерьте щупом зазор: если он отличается от номинального, повторите регулировку. 21. Поверните коленчатый вал на один оборот (360°) и отрегулируйте зазоры четвертого, шестого, седьмого и восьмого клапанов в таком же порядке. Затем залейте масло в верхнюю часть головки блока. 22. Установите переднюю крышку привода распределительного вала, крышку клапанов, воздушный фильтр и вверните свечи зажигания (моменты затяжки см. в приложении 3).

Действия с коленвалом при регулировке клапанов ВАЗ 2109, 2108

Работы с коленчатым валом по регулировке клапанов ВАЗ 2109, 2108 выполняются без проблем. Чтобы было удобно работать, необходимо выкрутить свечи зажигания. Это позволит легче манипулировать валами и другими механизмами, задействованными в процессе. Воспользуйтесь рисунком ниже, что бы понять суть процесса.

А последовательность такова:

1. Проворачивать коленчатый вал нужно таким образом, чтобы метка на шкиве распределительного вала совпадала с меткой на крышке зубчатого вала. Другие метки должны располагаться строго на своих местах. Ориентироваться нужно на то, что поршень цилиндра №1 должен стать в положении верхней мертвой точки.
2. После этого, осуществляется проворот коленвала на 40-50 градусов, что бы отвести кулачки от толкателей. Мастером осуществляется замер зазоров в 1, 2, 3, 5 клапанов. Зазоры на клапане 2 и 3 должны быть 0,2+-0,05мм. А на клапанах 1 и 5 зазор соответственно 0,35+-0,05мм. В случае, когда зазоры не соответствуют требуемым значениям, их необходимо отрегулировать.
3. После этого, проворачивается коленвал на 360 градусов, и проверяются аналогичные значения зазоров, только в отношении 4, 6, 7, 8 клапанов. В том случае, когда имеются отклонения в зазорах, их также требуется отрегулировать с использованием сменного комплекта шайб.

Схема регулировки клапанов ВАЗ 2109, 2108

Как показывает практика, нет необходимости выполнять самостоятельно ремонт. В таком случае, это может привести к тому, что даже при экономии нет вероятности, что установка шайб приведет к положительному результату. Будет затрачено значительное количество усилий и времени.

Специалисты сервисного центра выполнят все работы в оперативном режиме. Это позволит сэкономить свое время и ресурсы, обеспечить себе идеальные условия для эксплуатации транспортного средства.

ВАЖНО! Обязательно учтите, что предварительно проводится диагностировка оборудования, после чего устанавливается потребность в регулировании зазоров. Воспользуйтесь данным предложением, что позволит гарантированно получить лучшие условия для работы

Регулировка клапанов на 8 клапанном двигателе ВАЗ 2114

На автомобиле ВАЗ 2114 используется 4-цилиндровая рядная силовая установка, система питания — инжектор. Расположение газораспределительного механизма – верхнее, то есть в головке блока размещены не только клапаны механизма, но и распределительный вал.

На ВАЗ 2114 используется регулируемый газораспределительный механизм, то есть тепловой зазор не самостоятельно регулируется, как это делается в ГРМ с гидрокомпенсаторами, а является строго фиксированной величиной, которую периодически требуется проверять и регулировать.

На данном авто, поскольку ГРМ — регулируемое, тепловой зазор фиксированный, на впускном клапане он должен составлять 0,2 мм, а на выпускном – 0,35 мм. Допускается также и небольшая погрешность — в 0,05 мм.

Точное значение на двигателе ВАЗ 2114 обеспечивается использованием регулировочных шайб определенной толщины. Эти шайбы помещаются между кулачком распределительного вала и толкателем клапана.

Измерение зазора клапанов

В процессе работы двигателя происходит износ из-за трения, в результате которого тепловой зазор меняется, поэтому требуется периодическая проверка и регулировка. Если этого не проводить, то изменение его значения приведет к нарушению работы ГРМ и фаз газораспределения. ВАЗ 2114 в таком случае теряет мощность, повышается расход бензина, ухудшается запуск мотора на «холодную» или «горячую».

Kaк oпpeдeлить, кaкoй тoлщины шaйбa нyжнa

• вы yжe пpoexaли 146 тыcяч км;
• ни paзy нe пpoвepяли и нe peгyлиpoвaли зaзopы, пoтoмy чтo мaшинa eдeт нopмaльнo;
• нo вaм вce гoвopят, чтo peгyлиpoвкy cдeлaть нaдo и вы нe знaeтe, cлyшaть иx или нeт…

Cпacибo! Oчeнь пoмoглo мнe.

B cтaтьe дaнa пoдpoбнaя инcтpyкция пo зaмeнe мacлянoгo фильтpa. Eщё вы yзнaeтe, кoгдa и зaчeм нyжнo eгo мeнять, a тaкжe кaкиe инcтpyмeнты для этoгo пoтpeбyютcя.

Лoмaeтe гoлoвy нaд тeм, кaк этo cдeлaть? Чтo тoлькo нe пpoбoвaли дeлaть, a oнa нe xoчeт выxoдить? Toгдa пpoчитaйтe этy cтaтью, в кoтopoй пoдpoбнo нaпиcaнo, кaк этo дeлaeтcя. Bce нaмнoгo пpoщe, чeм вы ceбe пpeдcтaвляли.

Ecли вы нe знaeтe, чтo этo зa «блюдo» тaкoe, и c чeм eгo «eдят», тo пpoчитaйтe этy cтaтью. Tyт вы пoлyчитe oтвeты нa тo, зaчeм этoт элeмeнт нyжeн aвтoмoбилю, кaкиe нeиcпpaвнocти вcтpeчaютcя и кaк c ними бopoтьcя.

ВАЗ 2109 карбюратор зазор клапанов

На двигателях автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 он задается подбором толщины регулировочных шайб.

Шайбы установлены в кольцевых нишах над толкателями стержней клапанов и непосредственно соприкасаются с кулачками распредвала. Фактически мы будем измерять зазор между поверхностью регулировочной шайбы и кулачком распредвала.

Регламентная периодичность проведения проверки зазоров для двигателей ВАЗ 2108, 21081, 21083 составляет 30.000 км, либо после ремонта двигателя или появления признаков неисправности газораспределительного механизма (стук под клапанной крышкой, неустойчивый ХХ, «провалы» и т. п.).

Необходимые инструменты

— набор щупов

— накидной ключ на 19

— большая шлицевая отвертка

Подготовительные работы

Проверка тепловых зазоров клапанов проводится на холодном двигателе, поэтому если ваш двигатель на данный момент прогрет, дайте ему остыть не менее 1-го часа. — Снимаем корпус воздушного фильтра. — Снимаем кронштейн тяги привода дроссельной заслонки. — Снимаем клапанную крышку двигателя. — Снимаем защитную крышку ГРМ. — Устанавливаем поршни первого и четвертого цилиндров в верхнюю мертвую точку (ВМТ).

Для этого совмещаем заводские метки на двигателе.

По инструкции для совмещения меток и последующей проверки тепловых зазоров клапанов нужно ключом на «19» вращать коленчатый вал двигателя за винт крепления шкива привода генератора (за болт крепления шкива распредвала вращать нельзя). Но для этого придется снимать правое колесо, правый защитный брызговик двигателя, шкив коленчатого вала, что долго и трудоемко.

Идем более простым путем.

Вращаем коленчатый вал за зубцы маховика (в лючке картера сцепления) большой шлицевой отверткой. Совмещаем заводскую установочную метку на шкиву распредвала с выступом на задней крышке ГРМ.

— В лючке на картере сцепления убеждаемся, что длинная метка (риска) на маховике находится напротив середины треугольного выреза шкалы углов опережения зажигания.

— Наносим на шкиву коленчатого вала еще три дополнительные метки через 11, 10, 11, 10 зубцов (см. фото) от заводской метки. Они помогут повернуть коленвал и распредвал на необходимые углы. Метки делят шкив на четыре сектора по 90 градусов каждый. Поворот коленчатого вала на пол-оборота равен повороту шкива распредвала на 90 градусов.

Проверка тепловых зазоров клапанов

Вначале замеряем тепловые зазоры. Плоский щуп нужного размера вставляем между кулачком распредвала и толкателем клапана. Он должен входить с небольшим защемлением.

— Поворачиваем коленчатый вал за зубья маховика по часовой стрелке пока шкив распредвала не повернется на 40-50(2,5-3 зуба) от момента совпадения установочной метки на нем и выступа на корпусе на задней крышке ГРМ. Замеряем зазор у выпускного клапана первого цилиндра (1-клапан) и впускного клапана второго (3-й клапан). Записываем результат измерения.

— Поворачиваем коленчатый вал на пол-оборота — 220-230 .Шкив распредвала при этом повернется на 90 градусов. Дополнительная метка на нем будет выше метки на задней крышке привода ГРМ на 2,5 — 3 зуба. Замеряем зазор у выпускного клапана третьего цилиндра (5-й клапан) и впускной у первого (2-й клапан). Записываем.

— Поворачиваем коленчатый вал еще на пол-оборота — 400-410. Замеряем зазор у выпускного клапана четвертого цилиндра (8-й клапан) и впускного третьего (6-й цилиндр). Записываем.

— Третий раз поворачиваем коленчатый вал на пол-оборота — 580-590. Замеряем зазор у выпускного клапана второго цилиндра (4-й клапан) и впускного четвертого (7-й клапан). Записываем.

Сверяем полученные измерения тепловых зазоров с  требуемыми. Если все в норме, заканчиваем работу, собираем  все обратно и ищем причину проблем в работе двигателя в карбюраторе, системе зажигания и т. д. Если имеются отклонения в размерах зазоров на некоторых клапанах, то проводим регулировку только на них. Если все или почти все зазоры не укладываются в стандарт, то проводим полную регулировку.

Примечания и дополнения

— Более-менее полную картину неисправности клапанного механизма двигателя может дать проведение измерения компрессии в его цилиндрах.

— «Зажатые» клапана (с минимальными тепловыми зазорами) могут привести к обгоранию кромок тарелок клапанов, «выстрелам»

Отсчет, как и прежде, начинать нужно от шкива.

Ознакомившись с этой статьей, можно понять, что самостоятельно отрегулировать клапаны на ВАЗ-2114 довольно просто. Однако если нет желания делать эту работу самостоятельно, тогда придется обратиться на станцию техобслуживания. Стоимость регулировки в автосервисе может варьироваться от 600 до 900 рублей. Специалисты рекомендуют проверять зазор и регулировать клапаны через каждые 25-30 тыс. пробега, даже если, по мнению водителя, машина работает нормально.

При регулировке теплового зазора клапанов двигателя автомобилей ВАЗ-2108 (ВАЗ-2109) применяют регулировочные шайбы. В автомагазинах их можно приобрести с размером от 3,00 мм до 4,2 5мм. После очередного ремонта головки блока цилиндров да ещё «гаражными супермастерами» шайбы даже 3,00 мм не обеспечили требуемый зазор.Решил попробовать подточить шайбу. Сначала стала проблема: как зажать шайбу? Ведь уже через пару секунд в руках её от нагрева просто неудержать.

Методом проб и ошибок родилась такая идея. Взял старый толкатель, сверху на наждаке снял высоту центрующего бортика до 1.2 мм (заводская высота 3 мм).

Рис. 2. Толкатель. h — высота центрующего бортика толкателя (заводской размер — 3 мм); Х — выступ шайбы за пределы толкателя (должен быть не менее 0 мм)

Теперь ложим шайбу в толкатель и на наждаке, вращая толкатель вокруг своей оси, уменьшаем толщину шайбы до требуемого размера. Шайбу ложим в толкатель регулируемого двигателя обработанной поверхностью вниз. Таким способом расточил шайбы до размера 2,25 мм (меньше не понадобилось) и работали они, как и родные, без проблем (единственно, нужно подточить бортик толкателя до высоты в 2 мм, и следить, чтобы поверхность шайбы была не ниже высоты этого бортика ).

Рис. 3. Размер обработанной шайбы

На одной головке даже шайбы размером в 2.00 мм не обеспечили требуемый зазор. А машина нужна была срочно для недальних поездок (на расстояние не более 60-90 км от дома). Решил пойти на эксперимент и расточить шайбу до размера 1.4 мм (нужен был именно такой размер. К тому же данную головку всё равно хотели менять на новую. Замена уже была, нужно было её укомплектовать новыми клапанами и притереть). После расточки шайбы и толкателя двигатель прошел 5000 км. При этом обнаружил прогиб шайбы 0,15 мм. Так что это минимальный допустимый предел толщины. На фото показана данная шайба после пробега.

Рис. 4. Шайба размером 1,4 мм

Если головка снята то можно просто укоротить стержень клапана, предварительно сняв его с двигателя.Укорачивать можно не более 1 мм. Данная статья не рекомендация, а скорее описание вынужденного эксперимента, который на удивление завершился без поломки двигателя. Кстати, после замены данной старой головки на новую (все работы выполнялись на СТО) решили проверить зазоры и толщину установленных шайб. Так вот, минимальная толщина одной шайбы была уже 3,35 мм. И это на новой головке!

Действия с коленвалом при регулировке клапанов ВАЗ 2109, 2108

Работы с коленчатым валом по регулировке клапанов ВАЗ 2109, 2108 выполняются без проблем. Чтобы было удобно работать, необходимо выкрутить свечи зажигания. Это позволит легче манипулировать валами и другими механизмами, задействованными в процессе. Воспользуйтесь рисунком ниже, что бы понять суть процесса.

А последовательность такова:

1. 1. Проворачивать коленчатый вал нужно таким образом, чтобы метка на  шкиве распределительного вала совпадала с меткой на крышке зубчатого вала.  Другие метки должны располагаться строго на своих местах. Ориентироваться нужно на то, что поршень цилиндра №1 должен стать в положении верхней мертвой точки.
   2. После этого, осуществляется проворот коленвала на 40-50 градусов, что бы отвести кулачки от толкателей. Мастером осуществляется замер зазоров в 1, 2, 3, 5 клапанов. Зазоры на  клапане 2 и 3 должны быть 0,2+-0,05мм. А на клапанах  1 и 5  зазор соответственно 0,35+-0,05мм. В случае, когда зазоры не соответствуют требуемым значениям, их необходимо отрегулировать.
