Функции реле бензонасоса калина и его замена

Где находится предохранитель бензонасоса на автомобиле Лада Приора

На самом деле предохранитель не всегда виноват и должен ловить все «шишки». Но если вы все же уверены или, наоборот, хотите опровергнуть свои домыслы, стоит в деталях изучить данный вопрос, с чем мы и поможем.

Что такое предохранитель

Да, вы правильно поняли, даже это знают далеко не все автолюбители. В особенности те, кто открывает капот, дабы убедиться в очередной раз, что сия шайтан-машинерия за гранью его понимания.

Предохранители – небольшие элементы, плавящиеся при перегрузках, тем самым размыкая цепь тока. Подробно рассматривая блок предохранителей Приоры, легко заметить, что они состоят из токопроводящего элемента, который содержит в себе несколько пластинок из разных материалов. Именно между ними находятся легкоплавкие вставки.

Корпус покрыт органическим стеклом, а сам токопроводящий элемент является частью общей электроцепи.

Сами предохранители очень дешевые для Лады Приора. Стоит один из них от 25 до 55 рублей.

Система предохранителей авто Лада Приора

На данной модели авто есть некоторые особенности связанные с этим узлом – существует несколько предохранительных блоков. Расположен любой из них может быть в разных местах авто, потому, надеясь найти какой-то конкретный, нужно знать хоть примерно его расположение, в какой части агрегата. Такой разброс был сделан по причине экономии проводки, а не дополнительной безопасности, как сказано в некоторых расширенных инструкциях к машине.

Так где же находится предохранитель бензонасоса в железном пазле под названием Лада Приора

В зависимости от типа панели приборов в машине, можно определить месторасположение искомого элемента:

• высокая и большая – возле переднего сидения у ног пассажира;
• европанель с кондиционером – под регулировкой печки.

Вот мы его нашли и проверили. Здесь получается два варианта:

1. Не сгорел. Проблема может быть в проводке, потому что клеммы часто окисляются, и возникает нарушение целостности цепи. Провода способны оборваться, тогда придется искать сам участок разрыва. Еще проблема может быть в сломанном реле бензонасоса. Потому не стоит сразу грешить на предохранитель.
2. Сгорел. Каждый элемент блока предохранителей имеет маркировку «F», которая означает отношение к цепи с малым уровнем мощности. Ток, который сможет пережить предохранитель рассчитывается так: делим мощность устройства на 220. Потому лучше ставить отечественные, потому что китайские менее живучие и быстро сгорают.

Замена сгоревшего предохранителя

Как будем спасать седан, если элемент расплавился? Достаточно просто – деталь можно заменить, для чего даже не обязательно гнать авто в СТО.

Обнаружив необходимый блок предохранителей и заметив что «спасатель» бензонасоса сгорел на работе, его нужно заменить на новый. Но, прежде всего, стоит выяснить причину такого его состояния, после чего устранить ее. Чаще всего подобное происходит по причине нарушения электроцепи.

Если вы просто замените сгоревшую деталь на новую, он очень быстро пойдет по стопам расплавленного предшественника в помойку.

Предохранитель бензонасоса имеет маркировку F13, а проводящий через себя ток – 15 А. Подробную инструкцию устранения этой неполадки вы узнаете из видеоурока. Главное, не перепутайте предохранители, а то потом придется ремонтировать намного больше чем одну копеечную деталь.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

Сообщений 7

• aleksey30111987
• Новый участник
• Неактивен

• Регистрация: 2017-01-14
• Сообщений: 15Спасибо: 3
• Авто: калина

Тема: Решено: Перестала работать реле топливного насоса

Проблема такая, не давно ездил по делам и изьездил около 100 км, как вдруг машина заглохла и перестала заводится, полез под капот думал ремень полетел- нет все в норме, чуть погодя прислушался ,а топливный моторчик неработает. Сначало думал сгорел, но как? предпосылок не было! В итоге полез в предохранители и релюшки, оказалось реле не работало, поменял-то же самое.Полез в фишку в ней 4 провода, в толстом красном напряга всегда, а вот в тонком только при включенном зажигании, подцепил контрольку к тонкому красному и тонкому серому оказалось ,что при включении зажигании контролька горит постоянно в пол силы, В чем дело, какие проблемы, насос не качает!

замыкал толстый красный и толстый серый моторчик работает- я так понял на прямую

ПРИЧИНЫ ДЛЯ ЗАМЕНЫ

Характерные признаки неисправности бензонасоса:

падение мощности;
провалы при резком нажатии педали газа;
затрудненный запуск двигателя;
при резком вдавливании педали газа в пол на низких оборотах двигатель начинает «захлебываться»;
повышение уровня шумности при включении моторчика;
наблюдаются «провалы», потеря мощности спустя некоторое время после начала движения, а если дать двигателю остыть, перебои в работе на непродолжительный период исчезают.

Перед тем как приступать к замене топливного насоса, важно убедиться, что перебои в работе двигателя связаны с топливоподачей, а не с системой зажигания, ЭБУ и или питанием моторчика насоса. Необходимо произвести измерение давления в топливной рампе

Если полученное значение в момент перебоев в работе двигателя отличается от нормативных значений, можно приступать к диагностике системы питания.

Описанные выше симптомы может вызвать не только неисправный бензонасос, но и засорение сеточки, фильтра тонкой очистки топлива. Также не стоит забывать, что причиной перебоев в подаче топлива может быть плохой контакт в цепи питания моторчика (надрыв проводов, окисление и т.п.)

Для собственноручной диагностики важно знать устройство и принцип работы бензонасоса

ГДЕ НАХОДИТСЯ ТН

На подавляющем большинстве легковых автомобилей бензонасос находится внутри бака. ТН с сеточкой грубой очистки, регулятор давления топлива, датчик уровня топлива и датчик критического уровня горючего, а в некоторых авто еще и фильтр тонкой очистки, удерживаются внутри бака топливной секцией.

ОСОБЕННОСТИ КОНСТРУКЦИИ НЕКОТОРЫХ АВТО

Ознакомившись с руководством по самостоятельной замене бензонасоса на примере конкретного авто, вы сможете без труда заменить его и на любом другом автомобиле. Но не стоит забывать, что в некоторых случаях конструкциях системы питания будет вносить коррективы в способ замены.

Проверка исправности бензонасоса на инжекторе

Когда с поворотом ключа зажигания вы слышите легкое жужжание, небольшой гул, то это так работает топливный насос, нагнетая бензин создает давление в системе. Если при попытке завестись таких признаков работы бензонасоса нет, тогда можно предполагать неисправность электрики, самого насоса или его отдельных частей. Поэтому рассмотрим как можно проверить работу бензонасоса по этапной логической цепочке. Начиная от того поступает ли питание на БН и заканчивая тем, качает ли бензонасос вовсе, и если да, то какое создает в топливной рампе давление.

Этап 1. Проверка предохранителя

Проверка предохранителя топливного насоса предполагает осмотр целостности токопроводящей пластины и в случае обрыва его замену. Но если нового предохранителя нет, тогда на контакты предохранителя намотать одну жилку проволоки из меди. Снова сгорел — значит, проблема может быть в проводке.

Этап 2. Проверка реле

Чтобы проверить реле бензонасоса, вынимаем его из гнезда, подключаем 12 вольтовую лампочку по схеме. Если лампочка работает, само реле тоже исправно. Как вариант, — использовать мультиметр в режиме омметра, чтобы замерить сопротивление обмотки катушки реле. Один щуп присоединяется к клемме 85, а другой — к 86. Устройство покажет обрыв, если реле вышло из строя.

Убедитесь, что клеммы не окислились — это негативно сказывается на электроснабжении двигателя топливного насоса!

Этап 3. Проверка подачи питания на БН

Проверка напряжения бензонасоса осуществляется посредством использования мультиметра. Щупы измерительного прибора в режиме вольтметра (от 0-20 вольт) нужно подсоединить к клеммам питания бензонасоса. Включить зажигание и снять показания на устройстве. 12-12.5 вольт — нормальное рабочее напряжение. Если напряжение есть, но насос не работает, проверяем электродвигатель.

Этап 4. Проверка электродвигателя бензонасоса

Чтобы исключить поломку электродвигателя, подаем непосредственно от аккумулятора на клеммы бензонасоса питание 12 вольт. Работает — проверяем его производительность, обратный клапан, замеряем давление манометром. Не работает — проверяем катушку на обрыв.

При поступлении напряжения на клеммы бензинового насоса он не работает? Проверим обмотку статора: берем тестер (мультиметр) переводим в режим омметра, он должен показать сопротивление, иначе есть проблема с обмоткой и ее надо заменить. При показаниях сопротивления, проблема может заключаться в том, что на корпус бензонасоса коротит обмотка. Щуп тестера — на плюсовую клемму, второй — на корпус. Если коротит — обрыва не будет.

Этап 5. Проверка фильтра грубой очистки

Демонтировав фильтр грубой очистки (см. тех. документацию автомобиля) с бензонасоса, вы даже визуально сможете определить, насколько он загрязнен. При наличии большого количества отложений показана замена фильтров, если проблема застала в дороге — используйте щетку и бензин, чтобы очистить её.

Этап 6. Проверка обратного клапана

Обратный клапан должен постоянно препятствовать движению жидкости в обратном направлении.В процессе эксплуатации его работоспособность уменьшается, что снижает технические характеристики.

1 способ. Проверка обратного клапана заключается в замере давления манометром. Подключить его нужно на ту часть системы, которая напрямую задействована в питании топливом ДВС. Показатели давления не должны выходить за 3 кг/кв. см. (справедливо для легковушек). И при остановке двигателя давление не должно падать резко.

Проверка и чистка обратного клапана

2 способ. Чтобы проверить работу обратного клапана бензонасоса без манометра, нужно пережать обратку и смотреть, как работает двигатель. При неисправности обратного клапана ДВС будет работать на повышенных оборотах (при условии что нет других проблем).

Устраняем неисправности насоса

Теперь перейдем к рассмотрению ситуации, когда причина кроется непосредственно в самом топливном насосе. Замена узла – это кардинальная мера, без которой можно обойтись практически в подавляющем большинстве случаев.

Схема

1. Для проверки насоса LADA Kalina потребуется выполнить его демонтаж.
2. Доступ к месту расположения устройства обеспечивается через заднюю часть салона. Для этого потребуется снять подушку заднего посадочного ряда.
3. Модуль насоса закрыт специальной крышкой, при съеме которой потребуется демонтировать фиксирующий крепеж.
4. При включении зажигания насос может не качать совсем или подавать топливо с перебоями. Если это присутствует, то устройству требуется профилактическая процедура или замена.
5. Дальнейший демонтажный процесс предусматривает снятие крышки и отсоединение патрубков.
6. Теперь можно открутить стопорящее кольцо, после чего нужно аккуратно вынимать насос из полости топливного бака.
7. Демонтированный узел внимательно осматриваем на предмет засорения присутствующего в его модуле фильтра, который выполнен в виде сетки. Если она не сильно засорена, то можно промыть, а когда присутствуют разрывы и высокая степень загрязнения, тогда требуется безальтернативная замена.

Такой вид регламентных работ не освещен эксплуатационным руководством Лада Калина. Несмотря на это, к замене сетки на насосе следует прибегать спустя каждые 50 тыс. км пройденного пути. Такой опыт имеет право на жизнь в связи с недостаточным качеством отечественного топлива.

Определить необходимость замены фильтрующего компонента насоса совсем несложно. Как отмечалось, это выполняется посредством визуального осмотра. Обычно в сетке присутствует грязно-бурая смесь, в которую включены металлические частицы и прочий мусор. Дно стакана насосной сборки часто бывает усеяно твердыми частицами разной природы.

Касаемо ранее указанной возможности промывки сетки многие специалисты отрицательно относятся к данной практике. По сравнению с трудозатратами на демонтаж насоса, стоимость самой сетки совсем ничтожна – порядка 100 руб. Рациональней и правильней, на наш взгляд, будет ее заменить, главное знать, где находится она.

Расположение основного монтажного блока предохранителей

Основной блок предохранителей и реле Лада Калина расположенный под левой панелью от руля, где находится переключатель главного света.

Для того, чтобы получить доступ к основной панели предохранителей Лада Калина нужно сделать ряд манипуляций:

1. На закрывающей панели, слева и справа есть пазы, за которые нужно потянуть поочередно. Также снизу. Эту операцию стоит делать аккуратно, чтобы не сломать пластиковые крепления.

   Аккуратно дёргаем снимая с пазов

2. Теперь можно увидеть непосредственно блок с реле и предохранителями.

   Получен доступ к блоку предохранителей

3. Чтобы демонтировать непосредственно сам блок, сначала стоит вынуть все предохранители при помощи специального щупа. Реле при этом вынимаются руками, потянув на себя.
4. Далее, следует отсоединить все пакеты проводов с разъемов. Стоит запомнить, а лучше пометить расположение каждого комплекта проводов, чтобы при монтаже установить, так как было.
5. Когда осталась сама плата можно выкрутить болты крепления и демонтировать ее.

Таким образом, меняются предохранители и реле основного блока Лада Калина, а также плата управления.

Расположение дополнительного блока предохранителей

Дополнительный блок предохранителей отмечен стрелочкой на фото

Дополнительный блок реле и предохранителей Лада Калина находится справа от ног переднего пассажира. Доступ к нему открывается, если открутить болты крышки и демонтировать ее. Для того чтобы демонтировать этот блок следует выкрутить 3 болта крепления. Процесс замены производится так само, как и у основного блока.

1. реле включения топливного насо­са;
2. предохранитель электровенти­лятора системы охлаждения (50А);
3. реле включения электровентилятора системы охлаждения (низкая скорость);
4. главное реле;
5. реле включения электровентилятора системы охлаждения высокая скорость).

Порядок обслуживания бензонасоса, возможные неисправности

Не всегда следует прибегать к немедленной замене бензонасоса Калина, ведь для начала можно провести его ремонт. Но для этого заранее следует подобрать нужный инструмент.

Для этого устройства обычно контролируют два параметра: рабочее давление и производительность при работе. Уже после снятия устройства можно проверить и потребляемый ток при номинальной и полной нагрузке. Но для таких замеров понадобится уже специализированный стенд.

Первоначальным пунктом контроля станет напряжение разъема, который питает бензонасос от бортовой системы питания автомобиля. Оно не только должно равняться 12 В или даже чуть превышать это значение, но и при работе машины должен отчетливо слышаться шум работающего устройства.

Недостаток такого способа контроля заключается в невозможности обнаружения ненадежного контакта в электрической цепи на пути к разъему. Любая неплотность соединения, в блоке предохранителей, реле бензонасоса, приведет к тому, что полученные 12 В на клеммах до насоса покажут те же 12 В. Но работающий насос получит всего несколько вольт и работать нормально не сможет.

Также неисправностью в такой ситуации может стать поломка реле бензонасоса. Эту неисправность диагностировать легко, поскольку на панель приборов выведена специальная символика, которая позволяет водителю увидеть ошибку в работе этой детали.

Детали бензонасоса в разобранном виде

Проверка создаваемого давления заключается в контроле этого параметра в режим подкачки насоса, когда тот после поворота ключа на 1,5-2 секунды включается, чтобы добавить топливо в трубопроводную систему. У Лада Калина этот показатель составляет 0,8-1,2 кгс/см2. Если давление оказывается заниженным, то следует поискать причину такого явления, поочередно проверяя каждое звено: фильтр, сетку, топливный насос. В конечном итоге та деталь, которая препятствует быстрому наращиванию давления до нормального, будет заменена.

Одной из неисправностей бензонасоса является скорая потеря давления в топливопроводе после остановки двигателя. Причем эту неисправность тоже следует диагностировать правильно, потому что причин падения давления может быть несколько. Это и слабая форсунка системы питания, и обратный клапан насоса, и непосредственно регулятор давления.

Быстро падающее давление станет причиной неуверенного или долгого запуска двигателя, что особенно актуально при минусовых температурах. Несмотря на исправную в целом систему питания и зажигания, запуск мотора в мороз может просто разрядить ваш аккумулятор или не позволит совсем произвести запуск мотора.

Итак, если все-таки было установлено, что не работает бензонасос или требуется замена топливного фильтра (рабочие операции во многом совпадают), то необходимые работы нужно проводить в следующем порядке:

Снять давления в топливной магистрали. Для этого достаточно просто дать машине постоять в течение 30 минут после последнего запуска. Для большей уверенности, после обесточивания бензонасоса нужно провести короткий запуск мотора, чтобы выработать находящийся в топливопроводе бензин.
Обязательно обесточить автомобиль, отсоединив клемму «минус» на аккумуляторной батарее.
Обеспечить доступ к люку бензобака

Для этого откидывают задние сиденья и, отвернув крестовой отверткой 4 самореза, осторожно открывают люк, предотвращая попадание возможных загрязнений в бак.
Отсоединить электрический разъем пластиковой крышки топливного модуля, а также

Процесс снятия электрического бензонасоса своими руками

топливопроводные трубки с крышки. Работы следует проводить без приложения лишних усилий, чтобы избежать поломки пластиковых деталей крышки. Снимают стопорное кольцо, для чего потребуется специальный съемник. Если будете пользоваться подручным инструментом, нужно запастись терпением.

Можно приступать к демонтажу блока насоса, аккуратно поднимая конструкцию вверх. Следует соблюдать аккуратность, поскольку легко можно повредить поплавок. При снятии нужно немного наклонять весь блок, вытягивая его по диагонали.
Если не работает бензонасос и нуждается в замене, установку нового механизма производить следует в обратном порядке. Перед установкой нового насоса желательно заполнить его топливом, поскольку сухой нагнетатель жидкости может не закачать топливо для начала работы насоса. Топливный насос не является устройством засасывающим, а только нагнетающим.

Блок реле и предохранителей

Предохранители в Ладе Калине расположены под приборной панелью, в блоке, который находится слева от руля. Чтобы до него добраться, нужно открыть крышку, в которую встроен выключатель света фар. Крышка на защёлках, если потянуть её за верхнюю часть на себя, она откроется и откинется вниз (нижняя её часть закреплена на оси).

F1 (10 А) — иммобилайзер, лампы и датчики приборной панели, фонарь заднего хода, поворотники. Если у вас перестала работать какая-либо «стрелка» на приборной панели, или перестала загораться одна или все контрольные лампы, проверьте этот предохранитель, а также сами датчики или лампы. Если при включении задней передачи не загорается задний белый свет, дело может быть также в этом предохранителе, либо в выключателе заднего хода.

Выключатель заднего хода находится на коробке передач, чтобы его поменять, скорее всего понадобится снять защиту картера двигателя, чтобы добраться до него. Расположен с левой стороны по ходу движения на задней части коробки передач. Если не работают поворотники и этот предохранитель целый, проверьте также реле К5, ручку включения указателей поворотов, её разъём, а также лампы самих поворотников.

F2 (30 А) — электрические стеклоподъёмники. Если перестали работать стеклоподъёмники, проверьте этот предохранитель, а также реле К2. Если предохранитель и реле исправные, то может быть целый ряд причин. Для начала попробуйте нажать кнопку стеклоподъёмника и хлопнуть дверью. Если механизм «закусило» при поднятом положении стекла, это может помочь.

Иначе нужно разбирать обшивку и смотреть на механизм. При разборе нужно проверить исправность шестерёнок и всех узлов стеклоподъёмника, включая щётки мотора. Также дело может быть в модуле электростеклоподъёмников. Он находится в левой задней двери, если с ним что-то не так, то скорее всего придётся менять этот модуль на рабочий.

F3 (10 А) — аварийная сигнализация.

Если не работает «аварийка» и этот предохранитель исправен, проверьте реле К5. Если у вас зажглись левые или правые поворотники и постоянно горят, даже когда вы выключаете зажигание — это заводской брак. В этом случае необходима замена блока управления кузовной электроникой. Это можно сделать в официальных салонах.

F4 (20 А) — стеклоочиститель, обогрев заднего стекла. Если не работают стеклоочистители и этот предохранитель целый, проверьте также реле К4 и К6. Дело может быть в моторчике стеклоочистителя, его механизме. Проверьте ручку включения «дворников» и её разъём.

Если не работает обогрев заднего стекла, проверьте предохранитель F8, клеммы обогревателя, их контакты, а также контакты этого предохранителя и реле К6. Ещё дело может быть в плохом контакте на корпус. Масса проводки подключается на кузов под торпедой. Если в этом месте плохой или окисленный контакт, это может также стать причиной проблем с правильными показаниями приборов на панели.

F5 (25 А) — печка, электроусилитель руля, стеклоомыватель. Если этот предохранитель, и реле К4 целые и не работает печка, возможно дело в её электродвигателе (щётках) или кнопке включения, а также её контактах. Если не работает электроусилитель руля, данный предохранитель и предохранитель F31 целые, то лучше обратиться в мастерскую, потому что самостоятельно найти и устранить эту неисправность будет сложно.

F6 (20 А) — звуковой сигнал.

Если данный предохранитель и реле К8 исправные, но сигнал не работает, проверьте сам клаксон. Он расположен под передним бампером около радиатора. Иногда бывает достаточно покрутить винт регулировки тональности. Расположение неудобное, потому что в него легко может попасть вода, как вариант можно переустановить его в более высокое место, либо установить другой клаксон, который менее чувствителен к воде и влаге.

Где стоит предохранитель на бензонасос на калине

Плавкие предохранители и реле топливного насоса и вентилятора охлаждения двигателя находятся не в основном блоке, а в дополнительном. Более того, их даже два. Один из них находится под крышкой возле рычага КПП, чуть ниже пепельницы. Открыть ее можно, просто поддев плоской отверткой:

Рассмотрим более детально, как все это выглядит и какой элемент за работу какого прибора отвечает:

Цифры на картинке соответствуют приведенной ниже нумерации:

1. Силовая цепь главного реле
2. Топливный насос
3. Цепь постоянного питания ЭБУ
4. Разъем для диагностики ЭСУД

При выходе из строя одного их предохранителей, вынимаем его пинцетом и вставляем новый. Аккумуляторную батарею необходимо отключить на время проведения этих работ.

Второй дополнительный блок предохранителей и реле находится с правой стороны панели прибором в самом низу около воздуховода печки, под крышкой. Наглядно смотрите ниже на фото:

Сначала откручиваем шуруп, который находится в самом пром углу, а затем снимаем эту крышку полностью.

Теперь, чтобы снять этот блок реле, нам понадобится рожковый или торцовый ключ на 10.

После этого отводим в сторону провода и вынимаем аккуратно весь блок с реле и предохранителем. Вынимать его достаточно неудобно, так как будут мешаться довольно объемные жгуты проводов. Вот так он выглядит после снятия:

Теперь рассмотрим более подробно данный монтажный блок:

1. Включение вентилятора охлаждения двигателя (низкая скорость)
2. Главное реле
3. включение вентилятора охлаждения двигателя (высокая скорость)
4. предохранитель вентилятора
5. реле включения топливного насоса

При выходе из строя одного из вышеприведенных элементов, вынимаем сгоревший и ставим на его место новый. Ставим обратно все в обратной последовательности.

Перед заменой предохранителя необходимо определить и устранить причину перегорания предохранителя. Во избежание выхода из строя элементов системы управления двигателем нельзя устанавливать предохранители с увеличенным номиналом или самодельные. Иногда нить предохранителя остается целой, в то время как ее соединение внутри предохранителя нарушено. Визуально определить такую неисправность невозможно. В этом случае оценить состояние предохранителя можно при помощи омметра. Полное описание предохранителей калины вы найдете ниже.

Где расположен монтажный блок реле и предохранителей Калины.

С левой стороны, за панелью управления наружным освещением.

1. Потянув за выступ на левой стороне панели приборов, открыва­ем крышку монтажного блока.

2. Вот и сам монтажный блок.

Чтобы по-лучше рассмотреть схему расположения предохранителей калины нажмите на изображении.

Назначение предохранителей калины расположенных в блоке салона автомобиля.

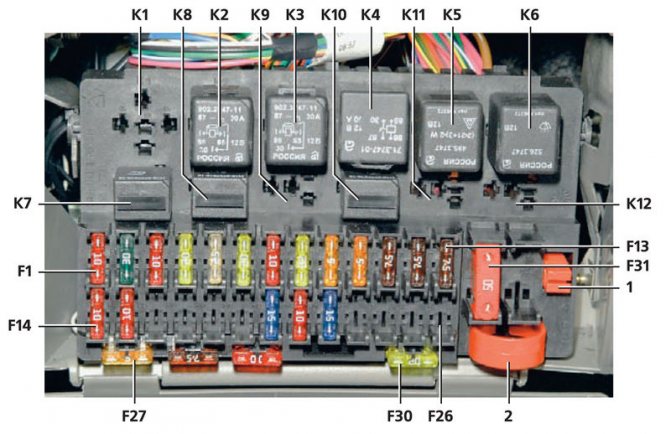

Монтажный блок предохранителей и реле: 1 — место установки реле включе­ния стеклоочистителя фар, K1; 2 — реле включения дальнего света фар, K7; 3 — реле включения звукового сигнала K8; 4 — реле включения стеклоподъемни­ков дверей калины, K2; 5 — место установки реле включения противотуманных фар, K9; 6 — реле стартера; 7 — реле вклю­чения обогрева заднего стекла, K10; 8 — дополнительное реле, K4; 9 — реле включения подогрева сидений, K11; 10 — реле включения указателей пово­рота и аварийной сигнализации, K5; 11 — место установки резервного реле калины, K12; 12 — реле включения стеклоочис­тителя и стеклоомывателя ветрового стекла, K6; 13 — пинцет для извлечения предохранителей и реле с маленьким кор­пусом; 14 — пинцет для извлечения реле; 15 — запасные предохранители; 16 — ме­сто установки предохранителя АБС, F28: 17 — предохранитель электроусилителя рулевого управления, F27; 18 — предох­ранители F1—F26

Расшифровка реле и предохранителей в основном блоке Лады Калины.

Указатели поворота (блок управления им­мобилайзером, щиток приборов, выклю­чатель аварийной сигнализации)

Предохранители и реле топливного насоса и вентилятора охлаждения располагаются в дополнительном блоке. Лада Калина оборудована двумя такими системами, каждая из которых необходима для оптимального функционирования определенных приборов в автомобиле.
