Замена датчика

И вот теперь настало время рассмотреть процесс замены датчика заднего хода на различных автомобилях ВАЗ – от 2106 до 2115. Вот вам инструкция.

ВАЗ 2107

Начинаем с Классики

Начнем с автомобиля ВАЗ 2107. На моделях Классики ВАЗ все делается точно так же.

Итак:

Для начала ищем датчик – он находится с правой стороны КПП, если смотреть на автомобиль по ходу его движения. Ошибиться очень сложно – это единственная деталь в КПП, куда подходят два проводка.

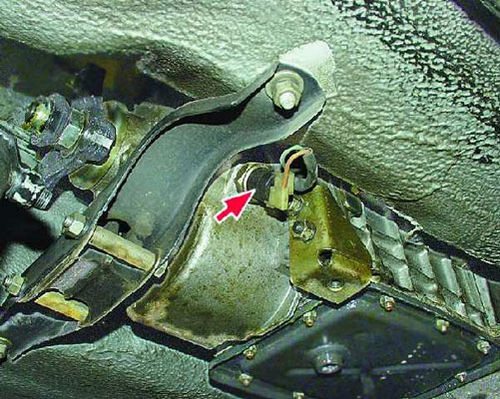

Расположение датчика на Классике

• Если провода оборваны, то ищите по торчащим контактам.
• Если же провода все еще на датчике, то отсоедините их.
• Далее пригодится ключ на 22. Им необходимо открутить датчик. Для удобства лучше взять вороток подлиннее, так как со временем датчик прикипает к картеру.
• Если не удается открутить датчик заднего хода при помощи ключа (головки), то необходимо это делать при помощи молотка и зубила.

• После чего зачистите посадочное место от грязи при помощи ножа.
• Вместе с грязью удалите металлическую шайбу и замените ее на новую.
• Вставьте датчик и закрутите его при помощи того же ключа до упора.
• Далее необходимо надеть обратно провода. При необходимости обожмите контакты пассатижами.
• И вот, на ВАЗ 2107 замена датчика заднего хода завершена!

У некоторых людей возникает вопрос по поводу масла – потечет или нет. В данном случае не потечет.

ВАЗ 2109

ВАЗ 21099 замена датчик заднего хода

Напомним, что этот пункт относится к семейству Самара в целом, а не только к автомобилю ВАЗ 2109:

• Снимите защиту с двигателя автомобиля, если таковая имеется.
• Расположение датчика на автомобиле ВАЗ 2108 и подобных немного другое, чем на Классике, так как автомобиль имеет передний привод.
• По ходу движения автомобиля датчик находится с левой стороны.
• Если Классику приходилось загонять на смотровую яму, то автомобили на переднем приводе достаточно просто приподнять под левое переднее колесо при помощи домкрата.
• Опять же – к датчику подходят провода электропроводки.
• Снимите провода.
• Для снятия датчика понадобится удлиненная головка на 22 и вороток.
• При помощи головки снимаем датчик.

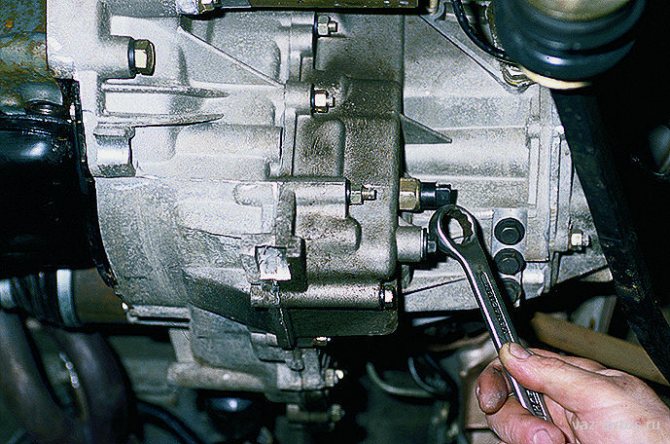

ВАЗ 2109 замена датчика заднего хода

• Приготовьте емкость и, как только открутите датчик, подставьте ее, чтобы масло не пролилось на пол.
• Как можно быстрее вставьте новый датчик.
• Закрутите его сначала руками, а затем затяните при помощи той же головки и трещотки.
• Подключите провода электропроводки.
• Долейте необходимое количество масла.

Все готово!

ВАЗ 2110

На автомобили семейства ВАЗ 2110 устанавливаются двигатели от ВАЗ 2108. Поэтому смысла писать второй раз одну и ту же информацию нет. Ответ такой: ВАЗ 2110 замена датчика заднего хода – смотрите информацию выше.

ВАЗ 2114

Замена датчика заднего хода на ВАЗ 2114 или автомобилях семейства Самара-2. Инструкция:

• Суть процесса такая же.
• Поднимите автомобиль при помощи домкрата.
• При необходимости снимите защиту с двигателя, но это может даже не потребоваться.
• Найдите датчик, на новых образцах коробки передач моделей Самара-2 он имеет немного другое расположение, но найти его также не составит труда.
• Отсоедините разъем электропроводки от датчика.
• При помощи ключа на 22 (удобнее все же головкой, но можно и ключом) открутите датчик.
• Перед тем, как вынуть датчик из разъема, подставьте емкость для масла.

• Выньте старый датчик и вставьте новый вместе с новым кольцом.
• Закрутите датчик при помощи ключа или головки.
• Протрите картер КПП от масляных следов.
• Подключите провода.
• Долейте уровень масла в коробке передач до необходимого.
• Установите обратно защиту двигателя (при необходимости).

Итак, датчики поменяны. Теперь можно приступать к проверке их работоспособности.

ПРИНЦИП РАБОТЫ ОСНОВНЫХ ЭЛЕМЕНТОВ ТОПЛИВНОГО АГРЕГАТА

Топливная система ВАЗ 2114

ЕМКОСТЬ ДЛЯ ХРАНЕНИЯ ГОРЮЧИХ МАТЕРИАЛОВ

Стальная, состоит из двух прочно сваренных частей, горловина, через которую попадает горючее, соединена с баком резиновым патрубком и фиксируется хомутами.

БЕНЗОНАСОС

Это инструмент с электрическим механизмом находится в баке с указателем уровня горючей смеси. Его действия координируются коробом управления двигателя, через специальное реле насоса, который подает горючее по магистрали к форсункам. На холостом ходу или полном отключении двигателя давление сохраняется, благодаря действию одностороннего фиксатора, который находится около самого агрегата.

Система питания ВАЗ 2114 имеет регулятор давления топлива и форсунки. Подача напряжения к ним проводится от аккумуляторной батареи через основное реле. Таким образом, численность движущей жидкости обозначается длительностью импульсов, которые вырабатываются агрегатом управления двигателя и передаются на форсунки.

РАМПА

Находится на впускном коллекторе, в нее входят элемент контроля горючего и клапана давления с подпружинной диафрагмой. Она в свою очередь делит корпус регулятора на 2 части: топливная регулирует давление горючей смеси, воздушная – за счет разряжения воздуха подымает мембрану и производит постоянные показатели давления топлива в рампе.

При старте двигателя происходит уменьшение разряжения за заслонкой, диафрагма закрывает клапан системы питания, поэтому давление возрастает. Когда разряжение максимальное, тогда давление горючего уменьшается. Регулятор неразборной, поэтому при выходе из строя его меняют на другой.

ДАТЧИК КОНТРОЛЯ ГОРЮЧЕЙ СМЕСИ

Насосный модуль имеет поплавок, который размещен в полости бака. Когда положение поплавка меняется, пропорционально происходят изменения сопротивления агрегата. Согласно определенному сигналу, указатель количества топлива на приборной панели отображает наличие горючего в системе.

Почему датчик часто выходит из строя?

В связи с:

• хрупкостью корпуса;
• частых перепадов температур;
• образования конденсата в баке;
• при использовании некачественной горючей смеси;
• окисление контактов при нарушении герметизации.

Вот почему так важно вовремя проводить профилактические работы, чистить агрегат, менять контакты, дабы не допустить его разрушения. Поменять устройство не так-то просто. Многие маркировки являются оригинальными и уникальными, а значит, потребуются услуги профессионалов, которые также стоят не дешево

ШЛАНГИ И ТРУБОПРОВОДЫ

Такие незаменимые изделия гарантируют бесперебойную циркуляцию горючей жидкости от емкости до магистрали и форсунок, а при излишке передают остаточную жидкость обратно в цистерну. Трубопроводы расположены на днище автотранспорта, их требуется внимательно проверять, чистить, осматривать целостность, выявлять различные деформации и своевременно устранять их, дабы избежать утечки горючего, а также плохую его передачу к форсункам.

Еще одной функцией трубопроводов считается передача паров горючего от бака к отделу с активированным углем, где собираются отходы при заглушенном двигателе. После его пуска срабатывает электромагнитный прибор и пары улетучиваются в двигатель, где уничтожаются.

МАГИСТРАЛЬ

Устройство топливной системы ВАЗ 2114 включает в себя основную магистраль, которая гарантирует подачу горючего ко всем форсункам. На сегодняшний день регулятор давления горючего помещен в баке и не находится на магистрали, здесь также имеется сервисный клапан, что выполняет функцию устранения воздуха после технического осмотра автотранспорта.

Система впрыска топлива ВАЗ 2114 включает бесперебойный режим улавливания паров топлива, а гравитационный агрегат, что находится в устройстве, позволяет предотвратить вытекание горючего при аварийном расположении автомобиля.

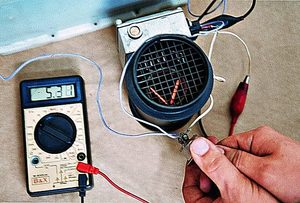

При большом расходе воздуха двигателем интенсивнее проходит продувка системы. Фильтрующий элемент из прочного бумажного материала, после него воздух перемещается через датчик массового расхода воздуха и перемещается во впускной шланг, который ведет к дроссельному агрегату.

Таким образом, происходит функционирование режима подачи топливной жидкости двигателя с системой впрыска горючего на автомобиле ВАЗ 2114.

Уровень давления

Для того чтобы составить для себя большую часть картины происходящего, достаточно замерить давление в топливной рампе. Использовать для этого необходимо манометр, который обладает небольшим диапазоном измерения (лучше всего до 7 атмосфер), поскольку устройства с большим диапазоном могут выдавать значительные неточности.

Измерение давления в рампе

Под капотом четырнадцатой расположен штуцер давления, открутите его крышку и подсоедините манометр к нему. Нормальные показатели должны быть следующими:

1. При холостом ходу двигателя – 2.5 кПа;
2. В момент зажигания – 3 кПа;
3. С пережатым шлангом слива – 7 кПа;
4. При наборе оборотов – 2,5-3 кПа.

Если при включенном зажигании стрелка манометра не движется, то, скорее всего, сломался регулятор давления бензина. Когда изменений нет при наборе оборотов – из строя вышел сам бензонасос, если же стрелка движется очень медленно, что свидетельствует о том, что насос качает, но плохо — забилась сетка бензонасоса.

Почему отключается бензонасос после прогрева двигателя на ВАЗ 2114

Есть проблема, не пойму в чем дело! Движок заводится и работает нормально, без нареканий. Когда двигатель прогреется, через некоторое время отключается бензонасос и не реагирует на зажигание. Минут 15 — 20 постоит и опять начинает работать. В чем проблема?

Точно сказать о том, что является проблемой того, что бензонасос на ВАЗ 2114 отключается после прогрева двигателя, невозможно из-за недостаточности описания, и все же мы рассмотрим варианты, от чего может такое происходить.

Причины при этом можно разделить на две части – механические и электрические. Причем часто одна часть может стать следствием второй.

Одной из простейших неисправностей, которая может дать такой результат – засорение системы вентиляции топливного бака. Крышка бака не является герметичной, в ней имеются дренажные отверстия, через которые проходит воздух. Здесь все очень просто – воздух нужен, чтобы в баке не создавалось разрежение по мере расхода топлива. Если же дренажные отверстия будут забиты, по мере увеличения разрежения в баке из-за недостаточно поступающего количества воздуха, насосу будет сложнее закачивать в систему топливо. Это приводит к увеличению нагрузки на нем и на реле его включения. При достижении критической нагрузки реле просто отключает насос.

А теперь как все происходит на авто: пока машина стоит, воздух все же проникает в бак и давление в нем выравнивается. После запуска мотора бензонасос активно качает топливо, а поскольку воздух не поступает в нужном количестве, то появляется разрежение. По мере прогрева двигателя, разрежение увеличивается и возрастает нагрузка на бензонасос и реле. Чтобы предотвратить выход из строя насоса в «один прекрасный момент» реле отключает питание цепи.

Стоит постоять 15-20 минут, воздух снова поступает в бак, выравнивая давление, и весь цикл происходит по новой.

Примерно такой же результат может давать забитая сетка топливоприемника бензонасоса. Но здесь уже все происходит не из-за недостатка воздуха, а потому что насосу необходимо подавать определенное количество топлива, а через засоренную сетку сделать это очень сложно. Он начинает работать под нагрузкой и реле через время отключает питание. Тоже может происходить из-за засорения топливного фильтра.

Проблемы могут быть и в самом бензонасосе. Подгорание проводов, подходящих к нему, недостаточная масса, износ или повреждение электромотора создает повышенную нагрузку на реле бензонасоса, из-за чего через определенное время происходит срабатывание.

После того, как двигатель заглохнет, необходимо сразу же найти его реле и проверить его температуру рукой. Если элемент сильно горячий, то это сигнал к тому, что вся цепь работает под сильной нагрузкой. А вот что является причиной нагрева – необходимо еще определить.

Расположено же оно на ВАЗ 2114 с пассажирской стороны, под боковой декоративной панелью центральной консоли. Там располагается три реле и предохранители к ним. Реле бензонасоса установлено посредине.

Проверяя температуру, сразу же следует оценить состояние предохранителя, а также контакта самого реле в посадочном месте. Кстати, этот элемент тоже может выйти из строя, из-за чего работа его будет некорректной. Проверить работоспособность несложно, достаточно замкнуть его контакты сразу после того, как двигатель заглохнет. Если бензонасос при этом начнет работать, то реле необходимо заменить.

Если с этим элементом все в порядке, а неисправность проявляется, далее причину следует искать в составных элементах топливной системы. Проверяется производительность насоса и пропускная способность фильтра. Ведь из-за излишней нагрузки на насос из-за неисправности, засорения фильтра, сетки топливоприемника или системы вентиляции бака, реле будет через определенное время отключать насос, чтобы предотвратить перегорание.

Еще один элемент, который следует проверить – датчик положения коленчатого вала. Изначально может показаться, что именно к системе подачи топлива ДПКВ отношения не имеет, но это не так. Ведь на основании показаний этого элемента электронный блок управляет системой питания и цепью подачи топлива тоже. При некорректной работе или повреждении проводки, идущей к датчику, блок может в определенные моменты отключать питание насоса.

В общем, при поиске причины следует отталкиваться от реле и предохранителя, а далее уже проверять как механическую, так и электрическую составляющие цепи элементов подачи топлива.

Рекомендуем

• Замена ремня генератора на ВАЗ 2114
• Самостоятельная замена датчика давления масла на ВАЗ 2114
• Обозначение значков на панели приборов ВАЗ 2114
• Правильная натяжка цепи ГРМ на ВАЗ 2107

Проверяем предохранитель бензонасоса на ВАЗ-2114

Специалисты рекомендуют регулярно проверять предохранительное устройство бензонасоса на ВАЗ-2114. Проще всего добраться к этой детали из-под капота, то есть с внешней стороны транспортного средства. Для этого необходимо придерживаться следующей пошаговой инструкции:

1. Открыть крышку капота.
2. Найти пластиковый ящик на блоке управления двигателем.
3. Вскрыть малый блок, который открывается и закрывается с помощью защелок.
4. Найти предохранительное устройство с соответствующей маркировкой (он расположен сверху).
5. Демонтировать предохранительный элемент:
   • для этого понадобятся щипцы, пинцет или зажим;
   • инструментом захватить предохранительное устройство;
   • потянуть предохранитель на себя;
   • извлечь из гнезда.
6. Произвести визуальный осмотр этого устройства:
   • трещины и сколы на корпусе;
   • перегоревшие легкоплавкие материалы внутри;
   • нагар на внутренних пластинах;
   • повреждены контакты.

Если контакты предохранительного устройства целые, то оно еще может функционировать. Но в таких случаях рисковать не стоит, лучше всего произвести замену испорченной детали на новую.

В случае когда на предохранительном устройстве бензонасоса явные следы сгорания, его замены будет недостаточно. Также потребуется произвести проверку других деталей:

• весь участок токопроводящей цепи на наличие обрывов в ней;
• реле насоса (может залипать);
• контакты бензонасоса (клеммы могут окисляться);
• сам бензонасос.

Согласно маркировке, предохранительный элемент принимает силу тока в 15 А, найти подобный в продаже в специализированных магазинах можно без особого труда.

Специалисты предупреждают, что если проблема поломки кроется не в сгоревшем предохранителе, а в другой детали или в самой проводке, его замены будет недостаточно. Следует определить причину, почему данный элемент вышел из строя. Если этого не сделать, то новый предохранитель бензонасоса сгорит так же, как и предыдущий.

ТН с электроприводом

Долговечную работу, простоту изготовления и большую эффективность можно получить при использовании электрического бензонасоса, который управляется специальным реле. Он позволяет создать давление в пределах 0,3-0,4 МПа (в двигателях с непосредственным впрыском – до 0,7 МПа), что превосходит возможности механического ТН. Устройство во многом зависит от того, где находится топливный насос: в баке или в подкапотном пространстве. Но принцип работы всех ТН такого типа можно считать идентичным. В подавляющем большинстве современных авто используется погружаемый бензонасос, который располагается в баке. Это хоть и чревато небольшими механическими потерями и уязвимостью, связанными с большой длиной топливной магистрали, но насос получает гораздо лучшее охлаждение.

В процессе работы омывающее корпус и проходящее сквозь электродвигатель топливо отводит значительную часть тепла. Именно поэтому на ресурсе так сильно сказывается езда с практически пустым баком.

Устройство

Электрический бензонасос состоит из двух частей: электрического привода (представляет собой обычный электродвигатель) и насосной части (закачивает горючее из топливозаборника). Погружаемые насосы размещаются в едином корпусе с сеточкой, осуществляющей грубую очистку топлива.

В зависимости от конструкции заборного механизма, существуют несколько видов насосной части:

• роликовый насос. Топливо подается за счет вращения ротора с подвижными роликами. При увеличении пространства между роликом и ротором в свободном пространстве создается разряжение, которое заполняется бензином. При дальнейшем вращении ротора пространство уменьшается, что позволяет создать давление и подать топливо через выпускной канал;
• шестеренчатый бензонасос. Принцип работы схож с предыдущим видом, но изменения площади свободного пространства происходит вследствие вращения шестерни;

• центробежный насос. Нагнетание топлива возникает из-за завихрения, провоцируемого вращением крыльчатки в корпусе. Подача и отвод горючего осуществляется через соответствующие каналы внутри корпуса.

Логика работы

В автомобилях, у которых управление основными узлами жизнеобеспечения ДВС осуществляется по CAN-шине, команду к запуску бензонасос получает от электронного блока управления двигателем. Перед запуском ДВС необходимо создать давление в топливопроводе, поэтому сразу после включения зажигания ЭБУ подает сигнал на реле, которое включает бензонасос. В некоторых авто подача питания на реле и включение бензонасоса осуществляется в момент открытия водительской двери. Время работы бензонасоса в таком режиме исчисляется секундами, после чего питание отключается. Последующий запуск произойдет уже при начале вращения стартера.

Основные неисправности, простейшая диагностика

К основным поломкам, из-за которых может не работать бензонасос, относятся:

• перегорание предохранителя;
• обрыв питания, окисление контактов;
• износ щеточного узла, вследствие чего ухудшается производительность, разрушение коллектора, износ втулок ротора;
• засорение;
• критический износ трущихся пар роликовых и шестеренчатых топливных насосов;
• разрушение пластмассовой муфты, посредством которой вал якоря электродвигателя соединяется с ротором насоса.

Чтобы понять, почему не работает бензонасос, достаточно базовых навыков пользования мультиметром. Наличие питания на разъеме ТН после включения зажигания будет означать, что неисправность в насосе. Если питание не приходит и бензонасос не запускается, то следует проверить цепь до разъема, а также реле.

Основные симптомы неисправности:

• увеличение шума, появление посторонних звуков;
• провалы при резком нажатии на газ;
• двигатель периодически глохнет (особенно на горячую);
• проблемы с запуском.

Реле

Одним из важнейших элементов системы питания инжекторного двигателя является реле бензонасоса. Оно используется для уменьшения нагрузки на бортовую сеть, так как управление силовыми контактами осуществляется подачей слабого напряжения на соответствующие выводы электромагнитного реле. Принципиальная схема подключения бензонасоса.

Принцип работы реле, а также способы проверки вы можете увидеть на видео.

Замена топливного насоса

Если все вышеописанные элементы функционируют как надо, то остается очистить фильтры или установить работоспособный насос.

Прежде чем приступить к этой процедуре, понадобится откачать имеющееся в баке топливо. Для замены насоса потребуется также отвертка и комплект ключей.

Процедура выполняется в такой последовательности:

• автомобиль обесточивают, путем отключения минусового провода от аккумулятора;
• снимется заднее сиденье;
• демонтируется защитная пластмассовая крышка, расположенная под ними;
• от насоса все провода отключают;
• отсоединяют топливные шланги;
• откручивают фиксирующую пластину ключом на 7;
• вытаскивают сам насос.

Следует помнить, что доставать его из бензобака необходимо очень аккуратно, так как в процессе нетрудно повредить датчик топлива (поплавок).

QUOTE (No_remorse @ 10 декабря 2009, 12:02)

Не включается бензонасос при включении зажигания, сам бензонасос рабочий-если замкнуть реле напрямую, то всё работает, предохранители и реле тоже впорядке, в чём может быть дело?

Тут 3 причины:— Сдох датчик положения колнвала, при отсутвии сигнала с этого датчика, блокируеться контролером цепь бензонасоса!— Слетела прошивка в контролере, год назад 31 декабря по трасе случилось у меня подобное, приташили в сервис перешили контролер и насос зароботал!!!!— Проводка от бензанонсаса до контролера, тестер в руки и звонить!Если есть возможность даташиться до сервиса, рекомендую это сделать, на морозе имею опыт секса с подобной проблемой в течении 2 дней!!!!
