Газель 3302 2705 (соболь) предохранители и реле

Проверка бензонасоса карбюраторного авто (механический)

Механический бензонасос — схема

Чтобы проверить работоспособность бензонасоса, следует:

1. Снять топливный шланг с впускного штуцера карбюратора.
2. Погрузить шланг в специально приготовленную прозрачную бутылку.Активно задействуя рычаг подкачки вручную, замечаем, насколько сильной и плотной струей подается топливо. Примеси воздуха не должны быть визуально заметны.

Не является признаком поломки выход струи с запозданием, особенно если авто долго стояло. Как правило, диафрагмы восемь и девять и являются главной причиной неисправности.

Как бы там ни было, осмотреть нужно и сетчатый фильтр, и впускной/выпускной клапан.

Даже при замене прокладок может быть утечка топлива. В таком случае проблема заключается в герметичности корпуса бензонасоса вследствие деформации при ремонте.

Причины неполадок бензонасоса, как электрического, так и механического, разнообразны, и необходимость найти/устранить поломку может застать вас врасплох во время пути. Следуя вышеуказанным рекомендациям, вы сможете самостоятельно осуществить весь необходимый комплекс мер по диагностике данного устройства. И начать стоит с подачи питания (если это электробензонасос) и работы диафрагмы, когда проверяется топливный насос механического типа. Очень часто нестабильная работа бензонасоса связана не с его поломкой, а сопутствующих деталей — фильтра, обратного клапана или форсунок.

Схема расположения предохранителей в блоке Газ 3302 (Газель 3302) и Газ 2705 (Газель 2705) старого образца.

Предохранители автомобиля ГАЗ с 1994 по 2003 года выпуска находятся под панелью прибора слева, и разделены на верхний и нижний блоки. В каждом из них находится по 10 предохранителей. Верхний блок включает (слева направо) защиту цепей:

• электродвигателя и электронасоса системы отопления автомобиля с 2 рядами сидений номинальным током 16 А;
• резервного электродвигателя отопления — 8 А (авто с двумя рядами сидений);
• указателей поворота — 8 А;
• реле сигнализатора тормоза стоянки, экономайзера принудительного холостого хода (ЭПХХ), таймера управления прибором отопления, световой сигнал заднего хода, комбинации приборов, реле очистителя стекла, сигнализатора неисправности в системе зажигания (актуально для ЗМЗ 4061 и 4063) — 8 А;
• аварийной сигнализации — 8 А;
• стоп-сигнальных ламп, бортовой платформы номинальным током 8 А;
• радиооборудования — 8 А;
• очистителей электродвигателя, омывателя ветрового стекла — 8 А;
• розетки для переносной лампы, звукового сигнала и прикуривателя — 16 А;
• резерв с током16 А.

Нижний блок, также слева направо, включает защиту:

• резервного блока с током 16 А;
• освещения кабины и грузового салона плафон в авто ГАЗ -2705 и ГАЗ-27057 — 8 А;
• защиту подогревателя и приборного освещения — 8 А;
• противотуманного освещения сзади — 8 А;
• габаритного света (левого заднего и правого переднего) и его сигнализатор, фонарей освещения номера — 8 А;
• габаритного света (правого заднего и левого переднего) — 8 А;
• левой фары ближнего света, а также светового электрокорректора — 8 А;
• правой фары ближнего света — 8 А;
• дальнего света левой фары — 16 А;
• дальнего света правой фары — 16 А.

Для получения доступа и последующей замены предохранителя, следует снять крышку с блока. Предохранитель, у которого будет на корпусе металлическая полоса разомкнута — вышел из строя.

Обзор основных неисправностей

Отметим сразу – отсутствие света еще не значит, что вышли из строя лампочки, это лишь одна из причин, рассмотрим самые распространенные проблемы и их характерные особенности:

Полное отсутствие света	Если сразу пропал ближний и дальний свет на Газели, то скорее всего лампы тут не причем,причиной может быть либо переключатель, либо реле. Не знаете, где находится реле ближнего света на Газели? Все просто, оно располагается слева от рулевой колонки под блоком предохранителей, вы без труда найдете его, если заглянете снизу
Не работает ближний свет	Если на Газели не горит ближний свет, то в первую очередь нужно проверить предохранители, после этого также нужно посмотреть провода, идущие к блоку, так как проблемы могут быть и в контактах. Если все нормально, то причина может быть в переключателе, эта проблема решается приобретением нового и заменой
Не работает одна фара	Вот этот вариант чаще всего указывает именно на неисправность лампы, поэтому необходимо заменить ее. Если это не помогло, то нужно искать проблемы в проводке машины и соединениях, это делается с помощью тестера – вы контролируете напряжение на каждом из стыков и в случае его отсутствия легко находите проблемный участок
Возникают перебои в работе	Тут две основных причины – неисправность реле и проблемы в проводке, ниже представлена схема ближнего света на Газель, по которой можно проверить все элементы и найти причину перебоев

Схема достаточно проста, и в ней можно разобраться и без специальных знаний

Схема включения фар с автоматическим управлением.

В современных автомобилях применяется система автоматического включения фар. Она может быть выполнена по различному алгоритму. В некоторых автомобилях иностранного производства фары включаются при запуске двигателя, в других при уменьшении естественного освещения (наступление сумерек, въезд в тоннель и т. д.). На отечественных автомобилях такая схема применяется на «Приоре» комплектации люкс. Управление фарами в этих случаях производится электронным блоком. Это несколько усложняет поиск неисправности, а некоторых случаях невозможно обойтись без компьютерной диагностики.

Если автомобиль не оборудован автоматическим управлением включения фар, то это можно сделать самостоятельно. Некоторые схемы и способы подключения рассмотрены в статье «Автоматическое включение фар»

Схема подключения фар ГАЗ 3110 с реле РС-711 и электронным реле переключения

схема подключения фар ГАЗ-3110

Ссылки на схемы включения фар некоторых моделей

Рассмотрены автомобили Газель 3302 (Газ 3302), Газель 2705 (Газ 2705) с блоками предохранителей старого и нового образца, оборудованные двигателями ЗМЗ 402, ЗМЗ 405 и ЗМЗ 406 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003. 2004, 2005, 2006, 2007, 2008, 2009 года выпуска.

предохранители газель инжектор, карбюратор.

Блок предохранителей старого образца находится слева под панелью приборов.

Схема расположения предохранителей в блоке газ 3302 (газель 3302) и Газель 2705 (Газ 2705) старого образца.

Предохранители верхнего блока

Электродвигатель отопителя, электронасоса системы отопления (автомобили с двумя рядами сидений)

Резерв для электродвигателя дополнительного отопителя (автомобили с двумя рядами сидений)

Комбинация приборов, выключатель контрольной лампы включения стояночного тормоза, система ЭПХХ, реле стеклоочистителя, лампы света заднего хода в задних фонарях, контрольная лампа диагностики (двигатели семейства ЗМЗ-406)

Зуммер и плафон освещения бортовой платформы, лампы стоп-сигналов

Электродвигатели очистителя и омывателя ветрового стекла

прикуриватель, звуковой сигнал, розетки переносной лампы

Предохранители нижнего блока

Плафон освещения кабины, подкапотная лампа, плафон освещения грузового салона

лампы подсветки комбинации приборов

Задние противотуманные фонари

Лампы правого переднего и левого заднего габаритных огней, фонари освещения номерного знака, контрольная лампа включения габаритного огня

Лампы левого переднего и правого заднего габаритных огней

ближний свет левой фары

Ближний свет правой фары, электрокорректор света фар

дальний свет левой фары, контрольная лампа включения дальнего света фар

Дальний свет правой фары

Блок предохранителей нового образца газ 3302 (газель 3302) и Газель 2705 (Газ 2705).

Расположен слева под крышкой панели приборов.

Для доступа к предохранителям отожмите фиксатор и снимите крышку блока.

схема расположения предохранителей в блоке нового образца.

Отличие реле включения фар на «Волге»

В схеме применяется универсальные электромагнитное реле отдельно для ближнего и дальнего света, кроме автомобиля Газ 3110 в схеме которого применяется реле особой конструкции, переключающее свет фар. Электромагнитное реле состоит из одного или двух неподвижных контактов, подвижного контакта закреплённого на якоре электромагнитной катушки и электромагнита. При подаче напряжение на выводы катушки в ней создаётся электромагнитное поле намагничивающее сердечник к которому притягивается якорь замыкая контакты.

Реле включения фар Газ 3110 так же как и универсальное реле имеет электромагнит, но к его якорю крепится не только подвижный контакт, а ещё и рычаг переключающего устройства. При переключении света фар на реле кратковременно подаётся питание, якорь электромагнитного реле притягивается замыкая дополнительные контакты дальнего света и приводя в действие переключательный механизм. После отпускания рычага переключения фар рвётся цепь на катушку электромагнита реле якорь отходит размыкая дополнительные контакты, а переключающее устройство замыкает контакты ближнего или дальнего света фар.

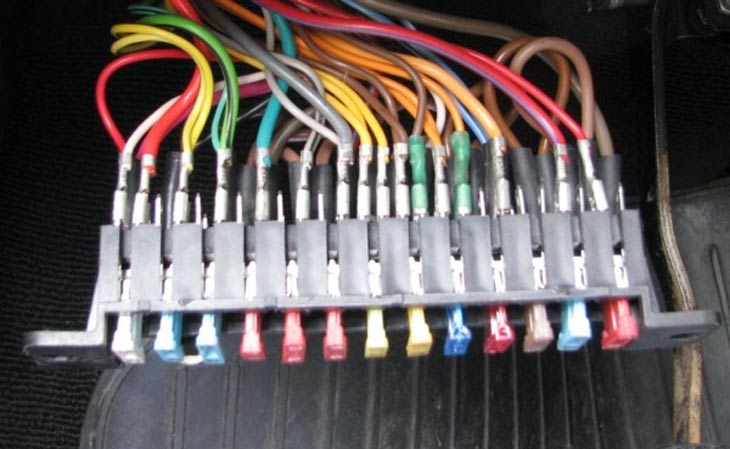

Блок предохранителей нового образца Газ 3302 (Газель 3302) и Газ 2705 (Газель 2705).

Автомобили ГАЗ, начиная с 2003 года выпуска, имеют свой блок предохранителей, количество которых с 10 выросло до 13. Итак, верхний блок слева направо включает предохранители:

• системы управления двигателя с током 25 А;
• аварийной сигнализации — 15 А;
• радиооборудования, выключателя «Массы» — 15 А;
• электродвигатели очистителя, омывателя стекла — 10 А;
• системы АВС, ближнего освещения реле включения — 10 А;
• стоп-сигналов — 10 А;
• звуковых сигналов и прикуривателя — 20 А;
• часов, комбинации приборов, реле звуков — 20 А;
• электронасоса системы отопления, электродвигателя доп.отопителя — 15 А;
• датчика скорости, комбинации приборов, реле очистителя стекол, заднего хода световой лампы — 10 А;
• датчика кислородной концентрации — 5 А;
• системы управления двигателем — 15 А;
• указателей поворота — 10 А.

Нижний блок включает в себя слева направо следующие предохранители:

• резервный с номинальным током 25 А;
• дальнего света фары справа, контрольной лампы для включения дальнего света — 15 А;
• дальнего света фары слева — 15 А;
• ближнего света фары справа — 10 А;
• ближнего света фары слева — 10 А;
• ламп противотуманного света сзади и включения его — 10 А;
• резервный — 20 А;
• резервный — 20 А;
• плафонов: кабины, грузового салона, освещения подножки авто, пассажирского автобусного салона, подкапотной лампы — 15 А;
• прикуривателя, переключателей, подсветки приборной комбинации — 10 А;
• резервный — 5 А;
• габаритного огня справа, корректора света фар, освещения ящика с вещами — 15 А;
• габаритного огня слева, сигнальной лампы включения огня, фонарей освещения знака номера — 10 А.

Чтобы добраться до предохранителей, следует влево отжать фиксатор крышки и открыть её. Вынимаем предохранитель, отжав клемму вверху либо внизу.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Основные рекомендации по замене ламп

Чтобы свет был качественным, нужно не только правильно провести работы, но и использовать добротные изделия, начнем именно с этого.

Как выбрать качественный вариант

Чтобы не ошибиться при покупке, помните несколько простых, но полезных рекомендаций:

Важно, чтобы изделие соответствовало нужным параметрам. В рассматриваемой нами модели используются лампы с цоколем Н7, необходима мощность 55 Ватт, напряжение 12 Вольт

Продукция компании Хелла заслужила хорошую репутацию среди автолюбителей

Очень важно выбрать качественный вариант, поэтому низкая цена ни в коем случае не должна быть определяющим фактором, чаще всего дешевые изделия и служат недолго, и работают совсем не так, как заявлено. Отдавайте предпочтение известным брендам, которые давно представлены на рынке.
Не стоит приобретать изделия, не соответствующие заводским требованиям

Например, использование ксенона противоречит требованиям ПДД, или же если вы приобретете галогеновые лампы слишком большой мощности, то вряд ли качество света улучшится, зато увеличится нагрузка на проводку, что может привести к ее ускоренному износу. (См. также статью Схема электропроводки Газель: особенности.)

Ближний свет располагается всегда ближе к бамперу, дальний – ближе к радиатору

Особенности замены

Отметим сразу, что процесс может быть затруднен тем, что вам нужно будет просовывать руку в плафон, если вы хотите видеть, что и как располагается внутри, то возьмите небольшое зеркало.

Инструкция по проведению работ своими руками выглядит следующим образом:

В первую очередь снимается заглушка, которая закрывает место подключения лампочки и служит защитой от попадания внутрь влаги и пыли. Просто потяните за один из краев и аккуратно извлеките крышку с посадочного места.

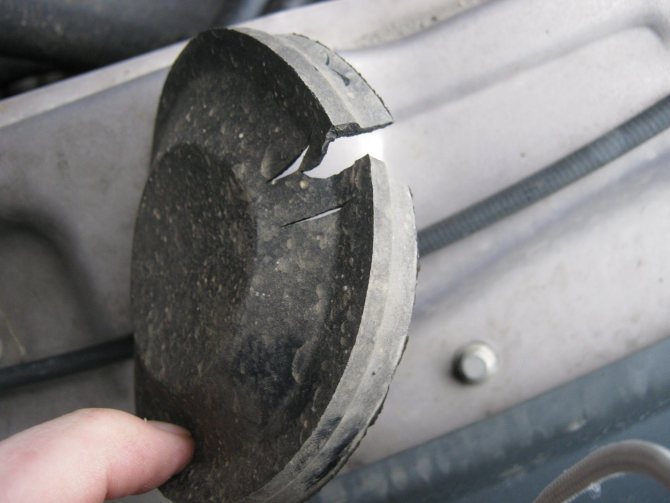

Если крышка повреждена, лучше найти новую, так как в корпус будет проникать влага и грязь

• Далее необходимо отсоединить колодку проводов, делать это следует очень аккуратно, ни в коем случае не тяните за сами провода, возьмитесь за корпус соединения и вытяните его, иногда бывает, что данный элемент снять сложно, в этом случае не тяните очень сильно, лучше вначале расшатайте его, и тогда он достанется намного проще.
• Цоколь лампы держит специальный зажим, который надежно фиксирует и прижимает весь узел. Чтобы освободить его, необходимо нажать на закругленную сторону и вывести ее из зацепления с крючком, после этого втора сторона освободиться сама. Это не очень понятно на словах, поэтому посмотрите фото ниже, на нем очень хорошо видно и сам зажим, и гречек, на котором он держится.

На пружинный зажим нужно нажать, а затем отвести вверх, после чего система освободится

Извлекаете лампу и на ее место устанавливаете новую, на цоколе есть специальные прорези, поэтому подобрать правильное положение не составит большого труда. Далее необходимо поставить на место зажим, для этого одна сторона вставляется под крючок, а вторая прижимается и заводится под другую опору.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Монтаж проводки на автомобиле Газель

Проводка на Газель 402 подразделяется на указанные зоны.

Разложив на свободном месте новый комплект проводов, сразу будет заметна его ориентация:

1. Наиболее длинный и тонкий жгут предназначен для задней части;
2. Более короткий – для салона;
3. Наибольший по количеству проводов и разъемов – для подкапотного пространства.

Начало работ по замене проводки осуществляется из кабины:

1. Закрепляем жгут в салоне;
2. Протаскиваем второй жгут проводов под капот и закрепляем;
3. Протаскиваем задний жгут по раме, соединяем разъемы, ориентируясь по расцветке проводов;

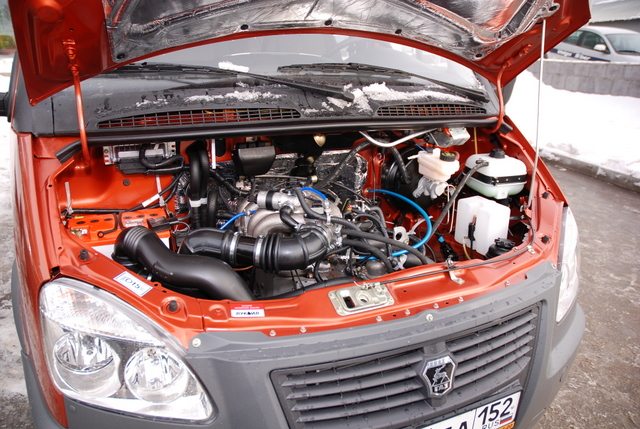

В подкапотном пространстве:

1. Разделяем жгут на правую и левую стороны, ориентируясь по длине и разъемам;
2. Подключаем коммутатор;
3. Подаем провод на генератор;
4. Соединяем регулятор напряжения;
5. Подключаем катушку зажигания;
6. Соединяем клеммы стеклоочистителя, реле поворотов;

1. Подсоединяем разъем к блоку предохранителей;
2. Подаем провод на отопитель;
3. Соединяем на рулевой колонке переключатель света;
4. На панели приборов запитываем центральный переключатель головного света, кнопку аварийки, подсоединяем приборы.

Выводы: используя заводскую схему электропроводки Газели, независимо от модели – 406 или другой, можно самостоятельно заменить старые провода, придерживаясь условных и цветовых обозначений.

Нестандартные причины

Иногда нештатную работу фар обусловливают совершенно уж необычные факторы. Был неописуемый случай, когда хозяин снял со своей Нивы очистители фар, поскольку они уже давным-давно не функционировали. В результате он потерял ближний свет на обеих фарах. И догадался о причине отнюдь не сразу! В ходе экспериментов владелец выяснил, что для обретения ближнего света требуется наличие хотя бы одного из моторчиков, причем не принципиально какого – левого или правого.

Под конец он просто закоротил разъем, как бы симулируя присутствие фароочистителя. В дальнейшем проблем со светом не имелось. Так что если вы простукали все звенья цепи, а причину с фарами не установили, постарайтесь припомнить, не вносили ли вы не так давно какие-нибудь усовершенствования в конструкцию своего авто. Может быть, в процессе этих изменений была нарушена некая инженерная задумка, что и является причиной исчезновения света.

Однако если столь несложные, хотя и обычно действенные, мероприятия желаемого эффекта не дали, придется все же вспоминать телефон знакомого автоэлектрика. Иначе на поиск причин вы можете потратить массу времени – и так и не найти их.

Выяснив, почему ближний свет фар не горит, а дальний горит, и, научившись бороться с таким явлением, однажды можно столкнуться с обратной проблемой, когда есть ближний, но нету дальнего. Причины этих капризов, в принципе, те же самые, что и в предыдущем случае, только дополняются еще и возможной поломкой подрулевого переключателя. Так что если не выявлена причина странного поведения фар, а ближний свет по-прежнему отсутствует, вполне вероятно, придется заняться его заменой.

Блок в салоне

Он находится под панелью с левой стороны, за защитной крышкой.

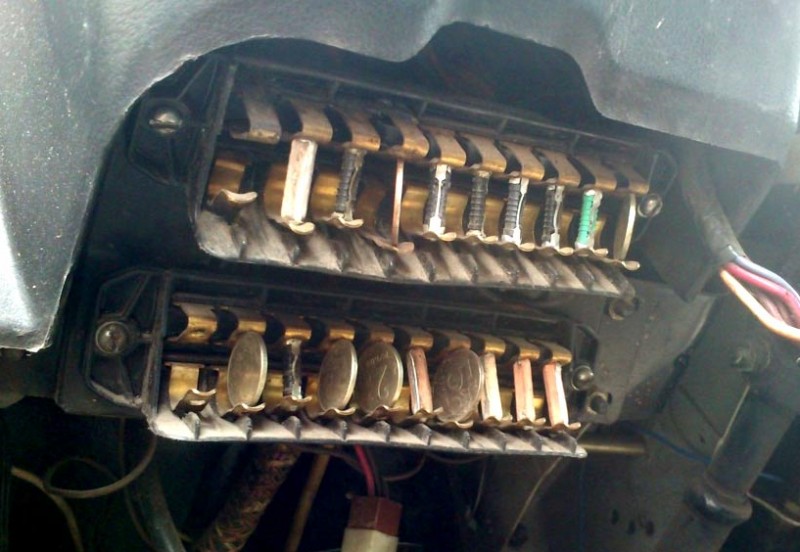

Блок старого образца

Схема

Описание

Верхний блок

1	16А Электродвигатель отопителя, электро насос системы отопления (автомобили с двумя рядами сидений)
2	8А Резерв электродвигателя дополнительного отопителя (автомобили с двумя рядами сидений), реле электро вентилятора системы охлаждения двигателя (устанавливается на части автомобилей)
3	8А Указатели поворота
4	8А Комбинация приборов, выключатель контрольной лампы стояночного тормоза, система ЭПХХ, реле стеклоочистителя, лампы света заднего хода, контрольной лампы диагностики
5	8А Аварийная сигнализация
6	8А Зуммер и плафон освещения бортовой платформы, сигнала торможения
7	8А Радиооборудование, дистанционный выключатель аккумуляторной батареи,
8	8А Электродвигатели стеклоочистителя и омывателя ветрового стекла
9	16А Прикуриватель, звуковой сигнал, розетки переносной лампы
10	16А Резерв

Нижний блок

1	16А Противотуманные фары
2	8А Светильник (светильники) освещения кабины, плафон грузового салона (ГАЗ-2705, -27057), подкапотный фонарь, светильники левого ряда сидений пассажирского салона и освещения подножки
3	8А Подсветка комбинации приборов
4	8А Задние противотуманные фонари
5	8А Правый передний габаритный свет левый задний габаритный свет, фонари освещения номерного знака, контрольная лампа габаритного света
6	8А Левый передний габаритный свет, правый задний габаритный свет, реле противотуманных фар
7	8А Левая фара (ближний свет), электро корректор фар
8	8А Правая фара (ближний свет), электро корректор фар
9	16А Левая фара (дальний свет), контрольная лампа дальнего света фар
10	16А Правая фара (дальний свет)

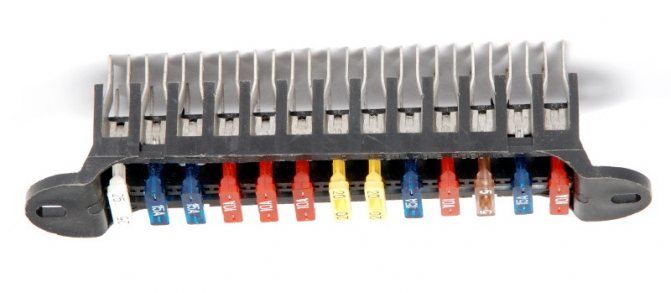

Блок нового образца

Схема

Обозначение

Верхний блок

1	25А Система управления двигателем (ЗМЗ-40522, УМЗ-4216)
2	15А Аварийная световая сигнализация
3	15А Выключатель «массы» (на автобусах), магнитола
4	10А Электродвигатели очистителя и омывателя ветрового стекла, правый ряд плафонов освещения салона автобуса
5	10А Реле фар, АБС (для автобусов)
6	10А Сигналы торможения
7	20А Звуковые сигналы, прикуриватель
8	20А Электродвигатель отопителя, электронасос дополнительного отопителя
9	15А Электродвигатель дополнительного отопителя
10	10А Комбинация приборов, свет заднего хода, датчик скорости, прерыватель сигнализатора стояночного тормоза, реле стеклоочистителя
11	5А Датчик концентрации кислорода (ЗМЗ-40522, УМЗ-4216)
12	15А Система управления двигателем и топливный насос
13	10А Указатели поворота

1	25А Резерв
2	15А Дальний свет правой фары, сигнализатор дальнего света
3	15А Дальний свет левой фары
4	10А Ближний свет правой фары
5	10А Ближний свет левой фары
6	10А Противотуманные фонари, сигнализатор противотуманных фонарей
7	20А Резерв
8	20А Резерв
9	15А Плафон кабины, плафон (или плафоны на автомобилях ГАЗ-2705, -27057 с одним рядом сидений) грузового салона, плафон освещения подножки автобуса, подкапотный фонарь, левый ряд плафонов освещения пассажирского салона автобуса
10	10А Подсветка приборов, переключателей и прикуривателя
11	5А Резерв
12	15А Габаритный свет с правого борта, корректор фар, плафон освещения вещевого ящика
13	10А Габаритный свет с левого борта, сигнализатор габаритного света, фонарь освещения номерного знака

Конструктивное строение блока предохранителей Газелей

Система защиты электрической цепи в автомобилях Газель реализована по двухуровневой модели, которая обеспечивает дополнительную устойчивость в работе электрооборудования и имеет следующие особенности.

Предохранители от электрооборудования Газели

1. Первый защитный уровень обеспечивается силовыми плавкими предохранителями, расположенными в отдельном монтажном блоке под капотом автомобиля. Их срабатывание рассчитано на значительное изменение силы тока в цепи, а основным предназначением является защита от короткого замыкания. При этом разделяются два основных контура электрической цепи, в том числе:

• основная плюсовая цепь, исключая световые приборы, генератор и стартер;
• плюсовая цепь генератора и световой контур.

В модификациях, укомплектованных антиблокировочной системой, установлены два дополнительных электропредохранителя, отвечающих непосредственно за эту функцию.

Электрические предохранители в электросети

Электрическая система подключения фар на Газели

Обозначения на реле монтажного блока Газели

Так выглядит старый блок предохранителей на Газели

Отличие реле включения фар на «Волге»

В схеме применяется универсальные электромагнитное реле отдельно для ближнего и дальнего света, кроме автомобиля Газ 3110 в схеме которого применяется реле особой конструкции, переключающее свет фар. Электромагнитное реле состоит из одного или двух неподвижных контактов, подвижного контакта закреплённого на якоре электромагнитной катушки и электромагнита. При подаче напряжение на выводы катушки в ней создаётся электромагнитное поле намагничивающее сердечник к которому притягивается якорь замыкая контакты.

Реле включения фар Газ 3110 так же как и универсальное реле имеет электромагнит, но к его якорю крепится не только подвижный контакт, а ещё и рычаг переключающего устройства. При переключении света фар на реле кратковременно подаётся питание, якорь электромагнитного реле притягивается замыкая дополнительные контакты дальнего света и приводя в действие переключательный механизм. После отпускания рычага переключения фар рвётся цепь на катушку электромагнита реле якорь отходит размыкая дополнительные контакты, а переключающее устройство замыкает контакты ближнего или дальнего света фар.

Принципиальные различия в устройстве блока предохранителей в зависимости от модели Газели

Так выглядит блок предохранителей нового образца

Конструктивные отличия модификации класса Газелей, исходя из различных систем защиты электрооборудования, можно разделить на следующие основные группы и выделить их особенности. Смотрите в видео как установить новый блок предохранителей.

Автомобили с бензиновым двигателем карбюраторного типа

1. Машины выпуска до 2003 года:
   • комплектовались модулями электропредохранителей старого образца с предохранителями цилиндрического типа номиналом 8 и 16А;
   • управляющие реле установлены отдельно от монтажного блока;
   • подкапотный блок (БПР-2) имеет силовые электропредохранители 40А для световой цепи и 60А для общего плюса.
2. Модели 2003-2010 года выпуска:
   • устанавливались блоки нового образца с пластиковыми предохранителями с порогом защиты 5, 10, 15, 20 и 25А в зависимости от оборудования;
   • реле управления также расположены независимо от блока;
   • силовой предохраняющий модуль может быть различным:
     1. БПР-2 с защитой в 90А для световой и генераторной цепи и 60А для общего плюса.
     2. БПР-4 для автомобилей с предустановленной антиблокировочной системой и дополнительными электропредохранителями на 25 и 40А.

Автомобили с бензиновым двигателем инжекторного типа

1. Основные предохранители пластикового типа 25, 10, 15, 20 и 5А для различных цепей объединены в единый монтажный модуль, расположенный в кабине.
2. Основные управляющие реле входят в состав блока.

Так выглядят управляющие реле для автомобиля Газель

Процесс установки защитных реле

Автомобили с дизельным двигателем

1. Установлен основной предохраняющий модуль, аналогичный инжекторным автомобилям, с дополнительными электропредохранителями в 5А для системы управления двигателем.
2. Измененный подкапотный блок, в том числе защищаемые цепи:

Схематическое устройство системы подогрева воздуха в газели

Схема с размерами автомобильного предохранителя

Разнообразие заводских комплектаций автомобилей Газель, как по предустановленному двигателю, так и по дополнительному оборудованию, множественность их комбинаций приводит, в свою очередь, к различиям в системе электрозащиты и устройстве монтажного блока.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Основные рекомендации по замене ламп

Чтобы свет был качественным, нужно не только правильно провести работы, но и использовать добротные изделия, начнем именно с этого.

Как выбрать качественный вариант

Чтобы не ошибиться при покупке, помните несколько простых, но полезных рекомендаций:

Важно, чтобы изделие соответствовало нужным параметрам. В рассматриваемой нами модели используются лампы с цоколем Н7, необходима мощность 55 Ватт, напряжение 12 Вольт

Продукция компании Хелла заслужила хорошую репутацию среди автолюбителей

Очень важно выбрать качественный вариант, поэтому низкая цена ни в коем случае не должна быть определяющим фактором, чаще всего дешевые изделия и служат недолго, и работают совсем не так, как заявлено. Отдавайте предпочтение известным брендам, которые давно представлены на рынке.
Не стоит приобретать изделия, не соответствующие заводским требованиям

Например, использование ксенона противоречит требованиям ПДД, или же если вы приобретете галогеновые лампы слишком большой мощности, то вряд ли качество света улучшится, зато увеличится нагрузка на проводку, что может привести к ее ускоренному износу. (См. также статью Схема электропроводки Газель: особенности.)

Ближний свет располагается всегда ближе к бамперу, дальний – ближе к радиатору

Особенности замены

Отметим сразу, что процесс может быть затруднен тем, что вам нужно будет просовывать руку в плафон, если вы хотите видеть, что и как располагается внутри, то возьмите небольшое зеркало.

Инструкция по проведению работ своими руками выглядит следующим образом:

В первую очередь снимается заглушка, которая закрывает место подключения лампочки и служит защитой от попадания внутрь влаги и пыли. Просто потяните за один из краев и аккуратно извлеките крышку с посадочного места.

Если крышка повреждена, лучше найти новую, так как в корпус будет проникать влага и грязь

• Далее необходимо отсоединить колодку проводов, делать это следует очень аккуратно, ни в коем случае не тяните за сами провода, возьмитесь за корпус соединения и вытяните его, иногда бывает, что данный элемент снять сложно, в этом случае не тяните очень сильно, лучше вначале расшатайте его, и тогда он достанется намного проще.
• Цоколь лампы держит специальный зажим, который надежно фиксирует и прижимает весь узел. Чтобы освободить его, необходимо нажать на закругленную сторону и вывести ее из зацепления с крючком, после этого втора сторона освободиться сама. Это не очень понятно на словах, поэтому посмотрите фото ниже, на нем очень хорошо видно и сам зажим, и гречек, на котором он держится.

На пружинный зажим нужно нажать, а затем отвести вверх, после чего система освободится

Извлекаете лампу и на ее место устанавливаете новую, на цоколе есть специальные прорези, поэтому подобрать правильное положение не составит большого труда. Далее необходимо поставить на место зажим, для этого одна сторона вставляется под крючок, а вторая прижимается и заводится под другую опору.

Конструктивное строение блока предохранителей Газелей

Система защиты электрической цепи в автомобилях Газель реализована по двухуровневой модели, которая обеспечивает дополнительную устойчивость в работе электрооборудования и имеет следующие особенности.

Предохранители от электрооборудования Газели

1. Первый защитный уровень обеспечивается силовыми плавкими предохранителями, расположенными в отдельном монтажном блоке под капотом автомобиля. Их срабатывание рассчитано на значительное изменение силы тока в цепи, а основным предназначением является защита от короткого замыкания. При этом разделяются два основных контура электрической цепи, в том числе:

   основная плюсовая цепь, исключая световые приборы, генератор и стартер;

В модификациях, укомплектованных антиблокировочной системой, установлены два дополнительных электропредохранителя, отвечающих непосредственно за эту функцию.

Электрические предохранители в электросети

В данном модуле используются предохранители с расчетным значением тока срабатывания 40, 60 и 90А, при этом в зависимости от модели Газели разные цепи защищаются предохранителем своего номинального тока. Для систем АБС применяются, как правило, электропредохранители 25А.

Основные предохранители и реле в большинстве модификаций разделены на два монтажных блока, которые расположены в подкапотном пространстве. При этом:

• нижний обеспечивает защиту приборов освещения и укомплектован электропредохранителями с током срабатывания 8 и 16А;

Электрическая система подключения фар на Газели

верхний с теми же предохранителями 8 и 16 отвечает за дополнительные функции, такие как: Звуковой сигнал.
Обогрев салона.
Сигналы поворота и аварийной сигнализации.
Очиститель и омыватель стекла.
Прочие дополнительно устанавливаемые опции.

Обозначения на реле монтажного блока Газели

Надо отметить, что в автомобилях, выпущенных после 2003 года, используются монтажные модули нового образца, с более современным строением предохранителей, в которых плавкая нить запаяна в пластиковый корпус. При этом схема электрической цепи при блоках старого и нового образца различна, поэтому замена на современный модуль возможна только с дополнительной доработкой.

Так выглядит старый блок предохранителей на ГазелиРаспределение электропредохранителей разного назначения и различного тока срабатывания по отдельным модулям обеспечивает не только максимальную защищенность электрооборудования, но и удобную эксплуатацию автомобиля в целом.

Обзор основных неисправностей

Отметим сразу – отсутствие света еще не значит, что вышли из строя лампочки, это лишь одна из причин, рассмотрим самые распространенные проблемы и их характерные особенности:

Полное отсутствие света	Если сразу пропал ближний и дальний свет на Газели, то скорее всего лампы тут не причем,причиной может быть либо переключатель, либо реле. Не знаете, где находится реле ближнего света на Газели? Все просто, оно располагается слева от рулевой колонки под блоком предохранителей, вы без труда найдете его, если заглянете снизу
Не работает ближний свет	Если на Газели не горит ближний свет, то в первую очередь нужно проверить предохранители, после этого также нужно посмотреть провода, идущие к блоку, так как проблемы могут быть и в контактах. Если все нормально, то причина может быть в переключателе, эта проблема решается приобретением нового и заменой
Не работает одна фара	Вот этот вариант чаще всего указывает именно на неисправность лампы, поэтому необходимо заменить ее. Если это не помогло, то нужно искать проблемы в проводке машины и соединениях, это делается с помощью тестера – вы контролируете напряжение на каждом из стыков и в случае его отсутствия легко находите проблемный участок
Возникают перебои в работе	Тут две основных причины – неисправность реле и проблемы в проводке, ниже представлена схема ближнего света на Газель, по которой можно проверить все элементы и найти причину перебоев

Схема достаточно проста, и в ней можно разобраться и без специальных знаний
