Предохранители и реле ваз 2110. расположение. описание

Схема Подключения Птф Через Реле

Зотов А.

https://youtube.com/watch?v=eUzqGo_Gzh8

Видео-инструкция по установке штатных ПТФ на Ладу Калину

Собственно, схема подключена, осталось только поставить противотуманки, а эта работа схемы не требует. Подключение противотуманок Справиться с установкой противотуманных фар на авто сможет всякий водитель, имеющий представление, как правильно обращаться с инструментом. Описанные выше схемы дадут возможность подключить оптику в соответствии с требованиями ПДД и действующего законодательства РФ, для этого регулятор включения противотуманок должен быть подключен к выключателю внешнего освещения машины. Номинал предохранителя высчитывается с учетом мощности ПТФ.

Для чего нужны противотуманки?

Находим любой подсветочный провод с разъемом, крепим к нему первый провод от реле.Настройка производится при помощи самодельного шаблона, представленного ниже. Вот и всё готово! На работу ПТФ они никак не влияют, но зато их провода будут нам нужны.

Установка противотуманных фар своими руками

В этом случае лучше всего работать в гараже, оснащенном смотровой ямой

Причем неважно, в какую погоду вы едете — при безоблачном небе или при густом тумане — со своей функцией данная оптика справляется всегда. Панель предохранителей и реле

Важно не допускать ошибки и не монтировать ПТФ на провода, предназначенные для габаритных огней, так как заводом не предусмотрено использование этих кабелей с превышением потребления тока. Почти все иномарки имеют электроподготовку для установки противотуманных фар.Автомобильное реле

Как работает? Для чего нужно? Как подключить?

Как правильно подобрать противотуманки

Каким требованиям должны соответствовать ПТФ? Противотуманные фары не являются обязательным компонентом машины: заводы-изготовители нередко игнорируют данный функциональный и полезный элемент, желая максимально удешевить выпускаемые авто.

Один из них от каждой фары отводим и соединяем друг с другом. Только вот насколько остро стоит необходимость в противотуманных фарах, какие лампы лучше использовать в них, как подключать и где устанавливать?

Начинать работу по установке противотуманок в машину следует с отсоединения минусовой клеммы аккумулятора.

Здесь же устанавливаем амперный предохранитель. Главное, подобрать ПТФ, подходящие по крепежу, по соединениям, габаритным размерам и другим характеристикам. Проводку к правой фаре тянем вдоль силовой балки крепления бампера, на ней, кстати, уже имеются фиксаторы для закрепления кабеля. В противном случае малейшее соприкосновение провода с кузовом может повлечь короткое замыкание.

Схема соединения, как мы видим, очень проста, поэтому справится с такой задачей даже начинающий автомобилист. Один из них от каждой фары отводим и соединяем друг с другом.

Важно не допускать ошибки и не монтировать ПТФ на провода, предназначенные для габаритных огней, так как заводом не предусмотрено использование этих кабелей с превышением потребления тока. Схема соединения, как мы видим, очень проста, поэтому справится с такой задачей даже начинающий автомобилист

Кстати, если в бампере вы не обнаружили проводов для соединения оптики, не беда — можно попробовать подключить их напрямую к аккумулятору. Допускается более сложный вариант монтажа, который подразумевает соединение кабелей в системе зажигания.

Архивы статей

Настраивать фару можно при помощи специального ключа, входящего в комплект. Туман — это водяная взвесь, состоящая из микроскопических частичек влаги. Впоследствии, если будет принято решение менять центральный блок электроники — вся проводка уже есть. Если данной комплектацией противотуманки не предусмотрены, на их место ставятся заглушки, которые легко извлекаются и на их место монтируются ПТФ.

Они прекрасно могут быть применены и для освещения тех участков, которые не освещает штатная оптика. Добавил: Анатолий ,Дата: 26 Фев комментария 4 Рубрика: О параллельном и последовательном подключении По новым Правилам на автомобиле нужно ездить днём так же, как и ночью со светом

Следует отметить, что электрическая цепь в любом случае должна быть оснащена предохранителем, это очень важно. Таким образом, свет в фарах рассеивается немного выше горизонтальной плоскости.Как подключить Противотуманки(птф),Ходовые огни через реле

Реле задних ПТФ ВАЗ 2110 где находится

Уважаемые посетители сайта «Автомобили»! Будем вам очень благодарны за комментарии к видео ролику «Реле задних ПТФ ВАЗ 2110 где находится», для этого не требуется регистрация. Также просим сообщить вас если возникнут проблемы с проигрыванием видео.

сделайте пожалуйста видео об установке сигнализации. Буду очень благодарен

27.10.2017 — 13:36 Павел Голиков

такой прикол, глубокой осенью стоял К 700. сам завелся, охрана заглушила вся проводка сгорела от генератора до АКБ. весной заменили проводку на новую, с четверга на пятницу сам завелся у дома тракториста, он заглушил и все тоже самое проводка сгорела. жгут ни к чему не касался нет потертостей как был в гофре так и сгорел. провода горели силовые от генератора до акб ну и походу что рядом зацепили тоже сгорели. генератор целый мост не замкнутый. и массу тракторист говорит выключал.

13.10.2017 — 21:11 Юрий Жижко

А у нас некоторые крутые автоэлектрики на автобусы, подключают на линию стоп сигналов ещё и задние противотуманные фонари.

Хотел узнать кто занимается ремонтом авто , после аварии ford kuga 2011 когда , нет радиатора , кнопка отключения подачи топлива сработала , можно ли втопить эту кнопку и пробовать заводить , мне сообщили что он работает как предохранитель который замыкает и размыкает цепь и если не правельно что то случайно сделать цепь можно разомкнуть навсегда и придется разбирать пол тачки и обходить этот электроный предохранитель

12.09.2017 — 13:20 Dmitrienko. 0144P Дмитриенко

здравствуйте подскажите пожалуйста, машина 2115 хотелось бы сделать подсветку поликов, чтоб отдельно с каждой двери работали где искать выходы с концевиков дверей.

15.08.2017 — 14:21 Dmitrienko. 0144P Дмитриенко

здравствуйте подскажите пожалуйста, машина 2115 хотелось бы сделать подсветку поликов, чтоб отдельно с каждой двери работали где искать выходы с концевиков дверей.

26.07.2017 — 01:31 Dmitrienko. 0144P Дмитриенко

спасибо за совет, буду экспериментировать. думаю получится. хочу использовать микро реле для управления .

13.07.2017 — 00:34 муслим чечиев

ролик, как всегда, полезный и поучительный

09.07.2017 — 16:07 Сергей Локтев

Спасибо за видео по незнанию подумал, что сломалась кнопка, так как тоже не фиксировалось. а тут оно вот что

17.06.2017 — 16:14 Дмитрий Кузнецов

добрый день купил ваз 2110 не работоют стеклопод и центр замок все провода отсутствуют но привода стоят когдато были и ктото их убрал хочу востановить в схемах неочень понимаю как сделать куда подключать кнопки есть между сидений отчего плесать спасибо

20.05.2017 — 18:02 Дмитрий Кузнецов

у меня в десятки стоит одна маленькая на гоборит с зади

05.05.2017 — 00:45 Денис Азаркин

Очень интересно Не подскажите, где такие плакаты приобрести?

01.05.2017 — 01:30 Евгений Фамилия

большое спасибо, что про релле ресказали, я думал кнопка подклиниает

31.03.2017 — 19:34 Андрей Кабанов

Здравствуйте. А подскажите пожалуйста, где можно подсмотреть ваш перечень исправности электрооборудования.

27.03.2017 — 17:05 Магомед магомедов

подскажите пожалуста почему у меня поворотники мгают быстро ? все лампочки горят

11.03.2017 — 17:53 Сергей Федоров

а снимите пожалуйста видео как провести передние птф на ваз 2109, буду очень признателен.

19.02.2017 — 20:02 Артём Гумаров

с меня лайк.. и подписка👍

04.02.2017 — 21:24 Николай Колпаков

если кто то не знал то вы походу много что еще не знаете в машине

26.01.2017 — 11:59 Александр Смирнов

хочу дополнить: владельцы ваз 2121 не ищите задние туманки. с завода их не ставили

01.01.2017 — 05:41 Александр Кременцов

Здраствуйте. подскажите как провести в багажник ваз2110 освещение. купил авто а в багажнике нет освещения, при это нет не плафона под лампочку не кнопкикоцевика включения и отключения света в багажнике. А сам не знаю как провести проводку, от чего запитатся — +, и схему подключения. заранее спасибо.

Обслуживание ПТФ

В тоже время, многие владельцы первых «десяток» не знают, где находится предохранитель противотуманных фонарей. И в случае неисправности не знают, как его заменить.

На моделях после 2000 г. в. предохранители сгруппированы в едином блоке.

Их технические параметры следующие:

• Плавкий предохранитель задних ПТФ маркируется F20 и рассчитан на силу тока в 7,5А;
• За защиту передней правой противотуманки отвечает предохранитель F4 на 10А;
• За защиту передней левой противотуманки отвечает предохранитель F 14 на 10А.

Изменен и алгоритм работы противотуманных фар.

В частности:

1. Фары включаются нажатием на кнопку, подающей питание на реле типа 113.3747, установленного в монтажном блоке;
2. Включение ПТФ на машинах ВАЗ 2110 возможно только в том случае, если переключатель света фар установлен в положение наружного освещения.

Другими словами, ПТФ активируются только с габаритными огнями или с ближним светом фар. При этом, включение отображается водителю с помощью светового индикатора на кнопке и на панели приборов.

Особых проблем с заменой ламп в передних фарах нет, поскольку они устанавливались в открытом для обслуживания положении. А вот с задними лампами приходилось немного помучаться, поскольку вся конструкция блок-фары располагалась в крышке багажника.

Установка

К приобретенному комплекту предлагается всегда схема подключения противотуманных фар на ВАЗ 2110, потому особых проблем возникнуть не должно. Но учтите, возможно что-то придется подкорректировать, отрегулировать для обеспечения эффективной работы.

Перед тем как установить противотуманные фары на ВАЗ 2110, нужно определиться с местом их расположения.
Если конструкцией авто не предусмотрено место для них, тогда монтировать будет под передний бампер.

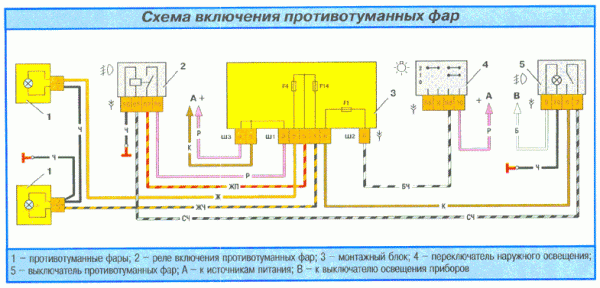

Схема подключения ПТФ выглядит следующим образом.

1. Прокладываем проводку противотуманных фар на ваш автомобиль. Делается это через левую часть под капотом по крылу. Примерно так же проходит основная проводка.
2. Теперь нужно подключить питание на кнопку, которая расположится на приборной панели. Согласно заводской схеме, питание устанавливается от предохранителя на правых габаритах. Но можете воспользоваться кнопкой включения света или выводом от замка зажигания к включению головной оптики. То есть в такой ситуации противотуманки будут включаться при включенном зажигании. Некоторые берут питание от вывода на габариты. Это делать можно, но не рекомендуется. Если вы забудете отключить ПТФ, аккумулятор вскоре сядет.
3. Соединяем штекеры с фарами. Если после этого не горят противотуманки на ВАЗ 2110, в схеме была допущена ошибка. Проверьте каждый элемент цепи. Определить где находится реле противотуманных фар на ВАЗ 2110 не сложно, потому убедитесь в наличии щелчка реле. Если он присутствует, тогда катушка его активирует. Не редко приходится менять реле.

Последний этап установки начинается уже после того, как все провода были подключены, питание заведено, и свет противотуманок пролился наружу. Речь идет о регулировке.

Проверить, правильно ли светят ПТФ, достаточно просто. Выезжайте на дорогу и смотрите, как работают противотуманные фары. Если свет направлен немного вниз, световой поток задевает как дорожное полотно, так и обочину, значит все работает идеально, и можно не опасаться гнева встречных водителей, которых вы будете слепить.

Если же имеются отклонения от нормы, обязательно выполните регулировку.
Эту работу можно выполнить самостоятельно, но потребуются идеальные условия помещения. Потому лучше доверьтесь специалистам с автосервиса, у которых имеется специальный стенд, ровная площадка, оборудование для регулировки.

Видео с обзором ПТФ от трех производителей

Противотуманные фары с линзой, черный корпус на ВАЗ 2110-2112, 2113-2115

Противотуманные фары Глаз Орла на ВАЗ 2110-2115

Противотуманные фары с полосой диодных ДХО на ВАЗ 2110-2112, 2113-2115

Рамки противотуманных фар на ВАЗ 2110, 2111, 2112

Противотуманные фары bosch на ВАЗ 2110-2112, 2113-2115

Противотуманные фары ld-162 на ВАЗ 2110-2112, 2113-2115

Черные диодные противотуманные фары на ВАЗ 2110-2112, 2113-2115

led противотуманные фары (10 диодов) на ВАЗ 2110-2115

Противотуманные фары с линзой, хромированный корпус на ВАЗ 2110-2112, 2113-2115

Противотуманные фары ld-091 на ВАЗ 2110-2112, 2113-2115

Противотуманные фары dlaa на ВАЗ 2110-2112, 2113-2115

Проводка для подключения противотуманных фар (ПТФ) на ВАЗ 2110, 2111, 2112

Хромированные светодиодные противотуманные фары на ВАЗ 2110-2112, 2113-2115

Классические противотуманные фары dlaa на ВАЗ 2110-2112, 2113-2115

Противотуманные фары с рифленым стеклом на ВАЗ 2110-2112, 2113-2115

Противотуманные фары ld-092 w на ВАЗ 2110-2112, 2113-2115

Облицовка (рамка) противотуманной фары правая на ВАЗ 2110-2112

Противотуманные фары dlaa с рифленым стеклом на ВАЗ 2110-2112, 2113-2115

Читать дальше: Объем двигателя по номеру двигателя

Любому водителю хоть раз в своей жизни приходилась управлять автомобилем в плохих погодных условиях. Плохая погода оказывает существенное влияние на безопасность дорожного движения. Опасность вождения автомобиля в плохих погодных условиях заключается в том, что водитель из-за плохо обзора может не заметить внезапно появившегося на дороге человека. Из-за этого он не сможет вовремя среагировать и затормозить, в итоге водитель окажется в незавидном положении.

А связано это с тем, что некоторые водители экономят на установке дополнительного освещения

А экономя на освещении в автомобиле Вы подвергаете опасности не только себя, но и пассажиров сидящих у Вас в машине! Поэтому так важно помимо фар на автомобиле ВАЗ 2110-12 дополнительно установить противотуманные фары на ВАЗ 2110, 2111, 2112 – которые увеличивают угол обзора и помогают водителю вовремя увидеть опасность. Многие опытные водители говорят, что противотуманки должны быть с желтыми стеклами, так как свет от противотуманных фар с желтыми стеклами дальше распространяется в тумане, чем с обычными белыми

Но самую главную роль в противотуманных фарах является их правильная установка. Ведь противотуманки освещают не только дорогу, но и еще обочину, а это очень важно при езде в тумане видеть боковую линию разметки.

Также из-за того что они установлены внизу на бампере, они как бы подсвечивают под туман, ведь туман в основном не достает до земли. Но даже если противотуманки на ВАЗ 2110, 2111, 2112 правильно установлены и отрегулированы, они не осветят дорогу дальше 10-15 метров. Но этого расстояния достаточно при движении в плохих условиях, так как скорость автомобиля обычно небольшая. Также ПТФ рекомендуются использовать с основным светом фар. При правильном использовании световых приборов Вы будете чувствовать себя на дороге уверенно. Теперь давайте перейдем к выбору противотуманнок и к установке на автомобиль ВАЗ 2110-12 сразу скажу, что в установке нет ничего сложного.

Разновидность противотуманных фар для автомобилей ВАЗ 2110-12:

• Линзовые противотуманные фары. Свет от этих противотуманных фар более направленный, кажется ярче по сравнению со светодиодными противотуманками.
• Светодиодные противотуманные фары. Очень экономичные противотуманные фары, высокий срок службы, огромный выбор светового излучения.
• Галогенновые противотумвнные фары. Пользуются популярность, из-за своей невысокой стоимости.

Установка противотуманных фар на автомобиль ВАЗ 2110-12:

• снимите пластиковую заглушку на бампере;
• подключите разъем идущий от кнопки к противотуманной фаре;
• закрепите противотуманную фару на два самореза;
• установите облицовку противотуманой фары.

Услановка не сложная, с ней справится даже начинающий водитель. Но с противотуманными фарами Вы будете чувствовать себя уверенно даже в самый сильный туман. И не будете подвергать опасности себя и пассажиров в машине!

Вариант №2

Для установки противотуманных фар (ПТФ) вам понадобится приобрести их готовый комплект. Причем, если торпедо вашей машины соответствует старому образцу — подойдет комплект для ВАЗ 2110, а если новому («евро-торпедо») — надо брать комплект для модели 2115. Разница между этим двумя вариантами заключается в кнопках включения. Кроме того, перед работой обзаведитесь контрольной лампой, мультитестером, комплектом разъемов так называемых «двойных пап и мам», а также восемью штуками разъемов «мам», изолентой и упаковкой термоусадки. Все электрические схемы вы сможете обнаружить в приобретенном комплекте ПТФ.

Фото 1. После открытия блока предохранителей (БП) нужно открутить саморез №1 и развернуть сам блок. Зеленым цветом отмечены красные провода, которые изначально отсутствовали, поэтому пришлось их добавить.

Фото 2. Берем два провода по 15 см длиной каждый и монтируем на них разъем «мама» с двух сторон. Цифрой 1 на фото обозначен красный провод, расположенный в штекере такого же цвета. Он представляет собой постоянный «плюс», что можно проверить контрольной лампой. Тянем его к ножке № 30, которая находится на обратной стороне реле.

Фото 3. Красный провод, обозначенный цифрой 2 — это «плюс» от ножки №87, находящийся в белом штекере реле.

Фото 4. На этом изображении мы можем видеть два предохранителя по 10 ампер каждый, установленные заводом-изготовителем специально для противотуманных фар. К каждому предохранителю нужно подвести красный провод, несущий в себе положительный контакт, после чего он разделится на два «плюса» — по одному для левой и правой фары.

Фото 5. Здесь отмечены желто-черный и желтый провода, которые представляют собой «плюсы» выходов на ПТФ.

Фото 6. Чтобы сделать монтаж более удобным, рекомендуется взять разъем со второй «мамой» и удлинить каждый провод на 30 сантиметров, прикрепив к их концам по еще одной «маме».

Фото 7. Желто-черный и желтый провода нужно воткнуть в штекер белого цвета, который расположен на БП.

Фото 8. Разъем со второй «мамой» выводится над блоком предохранителей и подключается к разъему второго «папы». Последний, кстати, тоже имеет 2 провода: желто-черный и желтый.

Фото 9. Здесь под цифрой 3 мы видим черный провод, который представляет собой отрицательный контакт, подключенный к ножке №86, расположенной на реле. Этот «минус» лучше привести с верхней части БП, так как там заводом-изготовителем уже прикручены провода черного цвета на гайке, которая подходит под ключ №10. Цифрой 4 обозначен провод, который отвечает за регулировку включением ПТФ.

Его можно привести одним из трех способов:

1. Напрямую от габаритов без дополнительной кнопки. Это значит, что включение габаритов будет вызывать включение ПТФ.

2. Последовательно от габаритов с применением дополнительной кнопки. В этом случае включение габаритов вызовет подачу «плюса» на эту кнопку, а включение ПТФ произойдет после нажатия на нее.

3. Третий способ аналогичен второму, только провод приводится не от габаритов, а от зажигания. Рекомендуем использовать именно этот вариант.

Для установки самого изделия потребуется снять заглушки, чтобы вставить фары в бампер. Затем можно будет установить облицовку, закрепив ее двумя саморезами с помощью крестообразной отвертки. После этого подключается колодка с проводами. Если ПТФ содержит в себе ксенон, то нельзя будет обойтись без корректора фар, который необходим для регуляции светового потока.

Фото 10. Здесь цифрой 1 обозначено реле включения ПТФ, а цифрой 2 — место, на котором раньше находилось реле электрических стеклоподъемников. От него можно взять два провода, удлинить их и вывести на кнопку включения фар. На одном из них (розовом тонком) после включения зажигания появится положительный контакт, а черный тонкий провод представляет собой «минус».

Чтобы правильно подключить ПТФ, нужно знать, что левый выход находится возле радиатора, ниже левой фары головного освещения, и может быть привязан хомутом к кузову машины. Аналогично, ниже правой фары головного освещения находится правый выход (это показано на двух приложенных фотографиях).

Реле противотуманных фар ВАЗ 2110: различия в заводской комплектации

Как и всякий современный автомобиль, ВАЗовская «десятка» постоянно совершенствовалась в процессе массового выпуска. Однако, все модификации касались изначально установленных узлов и агрегатов транспортного средства. Например, во внешне освещение автомобиля передние противотуманные фары не входили, но в электрической схеме устанавливалось и реле, и кнопка управления ПТФ.

Реле задних противотуманных фар ВАЗ 2110 устанавливалось с 2000 года

Справочно: в задних блок-фарах лампа габаритных огней имела вторую нить накаливания, которая выполняла функцию противотуманных фонарей. Она приводилась в действие с помощью кнопки на передней панели и позволяла улучшить видимость автомобиля в условиях плохой видимости для других участников движения, едущих сзади.

Обслуживание ПТФ

В тоже время, многие владельцы первых «десяток» не знают, где находится предохранитель противотуманных фонарей. И в случае неисправности не знают, как его заменить.

Чтобы добраться до предохранителя ПТФ, необходимо извлечь монтажный блок из ниши панели приборов своими руками

На моделях после 2000 г. в. предохранители сгруппированы в едином блоке.

Их технические параметры следующие:

• Плавкий предохранитель задних ПТФ маркируется F20 и рассчитан на силу тока в 7,5А;
• За защиту передней правой противотуманки отвечает предохранитель F4 на 10А;
• За защиту передней левой противотуманки отвечает предохранитель F 14 на 10А.

Бок предохранителей ВАЗ десятого семейства

Изменен и алгоритм работы противотуманных фар.

1. Фары включаются нажатием на кнопку, подающей питание на реле типа 113.3747, установленного в монтажном блоке;
2. Включение ПТФ на машинах ВАЗ 2110 возможно только в том случае, если переключатель света фар установлен в положение наружного освещения.

Другими словами, ПТФ активируются только с габаритными огнями или с ближним светом фар. При этом, включение отображается водителю с помощью светового индикатора на кнопке и на панели приборов.

Особых проблем с заменой ламп в передних фарах нет, поскольку они устанавливались в открытом для обслуживания положении. А вот с задними лампами приходилось немного помучаться, поскольку вся конструкция блок-фары располагалась в крышке багажника.

Для замены перегоревшей лампы необходимо извлечь весь блок

Предохранители

Теперь посмотрим какие предохранители за что отвечают в этом же монтажном блоке. А также приведу основные причины для поиска и устранения неисправностей.

F1 (5 A) — лампы освещения госномера, освещение приборной панели, лампа включения габаритов на панели, лампа багажника, левые габаритные огни. Если не работают какие-либо из перечисленных ламп, проверьте этот предохранитель, а также сами лампы и их контакты. Если всё в порядке, проверьте кнопку включения габаритов.

F2 (7,5 A) — ближний свет в левой фаре. Если не работают обе фары ближнего света, проверьте также реле К4 и сами лампы. Ещё дело может быть в переключателе света и его контактах.

F3 (10 A) — дальний свет в левой фаре. Если не работают обе фары дальнего света, проверьте реле К5, сами лампы и ручку включения дальнего света.

F4 (10 A) — передняя противотуманная фара с правой стороны. Если не работают обе «противотуманки», проверьте реле 9 и сами лампы фар, а также выключатель и его контакты.

F5 (30 A) — двигатели стеклоподъемников. Если не работают электро стеклоподъёмники, проверьте этот предохранитель и реле 5. Зимой проверьте, не примёрзли ли стёкла, подогрейте и очистите их ото льда при необходимости. Также дело может быть в моторчике стеклоподъёмника, его механизме и шестерёнках, для того чтобы до него добраться, нужно снять обшивку нужной двери.

F6 (15 A) — предохранитель переносной лампы.

Также могут наблюдаться проблемы с прикуривателем. Чтобы проверить, отключите прикуриватель от разъёма. Если этот предохранитель сгорать перестанет, то дело в прикуривателе.

F7 (20 A) — вентилятор охлаждения двигателя, звуковой сигнал. Если не включается вентилятор охлаждения и двигатель перегревается, проверьте этот предохранитель. Ещё проверьте работоспособность двигателя вентилятора, подключив его напрямую к аккумулятору. Дело может быть также в датчике температуры охлаждающей жидкости или термостате.

F8 (20 A) — обогрев заднего стекла (элемент). Если не работает обогрев и заднее стекло запотевает, проверьте этот предохранитель, предохранитель F9 и реле К7. Ещё проверьте контакты на клеммах элементов обогрева, прозвоните проводку, бывает провод перетирается. Также дело может быть в выключателе обогрева и его контактах.

F9 (20 A) — клапан рециркуляции, стеклоочистители и стеклоомыватель, омыватель фар, обмотка реле обогрева заднего стекла. Если не работает обогрев, аналогично предыдущему. Если не работают стеклоочистители или омыватель, проверьте также реле К2, уровень жидкости в бачке омывателя, насос омывателя, мотор очистителей. Ещё дело может быть в ручке их включения, её проводке и контактах. Провода могут передавиться или перетереться и замыкать на корпус.

F10 (20 A) — резервный предохранитель.

F11 (5 A) — габариты правой стороны. Если не работает левая сторона, проверьте предохранитель F1. Если не работает ни один габаритный огонь, проверьте выключатель света и его контакты. Также проверьте сами лампы в габаритах.

F12 (7,5 A) — ближний свет в правой фаре. Аналогично предохранителю F2 для левой фары.

F13 (10 A) — дальний свет в правой фаре, лампа включения дальнего света на приборной панели. Аналогично предохранителю F3 для правой фары. Если при включении дальнего света не загорается синяя лампа на панели, проверьте этот предохранитель, а также саму лампу и проводку к ней.

F14 (10 A) — передняя противотуманная фара с левой стороны.

Аналогично предохранителю F4 для правой «противотуманки».

F15 (20 A) — обогрев сидений, блокировка замка багажника. Если не работает обогрев сидений, проверьте этот предохранитель и кнопку включения на приборной панели, её контакты и проводку.

F16 (10 A) — указатели поворотов и аварийная сигнализация, лампа включения «аварийки». Если не работают поворотники или «аварийка», проверьте также реле К3 и сами лампы в поворотниках, а также кнопку включения «аварийки».

F17 (7,5 A) — освещение салона, подсветка, подсветка замка зажигания, лампы стоп-сигналов, часы, бортовой компьютер. Если не работают стоп-сигналы, проверьте этот предохранитель, сами лампы, а также выключатель, установленный в педальном блоке.

F18 (25 A) — освещение вещевого ящика, контроллер печки, прикуриватель. Если не работает прикуриватель, проверьте этот предохранитель, разберите прикуриватель и проверьте наличие короткого замыкания в нём, особенно на шайбе и контактах. Подогните их, если нужно или замените весь прикуриватель. Не вставляйте в него разъёмы нестандартного размера.

F19 (10 A) — блокировка дверных замков, контрольное реле стоп-сигналов и габаритов, поворотники и лампы их включения на панели, лампа заднего хода, обмотка генератора, контрольная индикация бортовой системы, приборная панель, часы, бортовой компьютер.

Особенности ПТФ на ВАЗ 2110

Наша родная «десятка» не многим отличается от предыдущих моделей своей марки. Однако есть три особенности организации подсветки при плохой видимости:

1. В базовой заводской комплектации «десятки» не предусмотрена установка передних противотуманок. В бампере вы не найдете гнезда для подключения огней.
2. Зато автомобиль ВАЗ 2110 оснащен задними противотуманными осветителями. По некоторым версиям, задние ПТФ выполняют роль дополнительных габаритных огней. Чтобы была возможность для сохранения дистанции при непогоде.
3. «Десятка» может комплектоваться двумя видами панелей управления: стандартного и европейского образца. В старых панелях гнезда для кнопки включения противотуманок нет. Но есть выходы для монтажа дополнительных выключателей.

Передняя панель европейского вида снабжена гнездом выключателя противотуманок, а на предохранительной панели есть выходы для их монтажа.

Прежде чем покупать комплект для самостоятельной установки ПТФ, выясните какого типа панель на вашей «десятке», какого размера и формы посадочные места для огней подсветки.

Признаки неполадок с реле ПТФ

Главной причиной того, почему может потребоваться замена реле противотуманных фар, является неисправность последних. Но не стоит спешить с выводами и торопиться с покупкой нового реле. Само по себе оно представляет довольно надежную конструкцию, а в сочетании с небольшим количеством потребителей и малой силой тока в цепи, выходит из строя это устройство крайне редко.

Поэтому, перед тем, как выполнять замену реле ПТФ, следует проверить и другие элементы в цепи противотуманных фар, а именно:

• лампочки;
• проводку;
• кнопку включения;
• предохранители.

Последним следует уделить особое внимание, поскольку за защиту противотуманных фар отвечают целых два предохранителя, обозначаемых в общем блоке как F8 и F9. В некоторых случаях они могут быть исправными, но из-за окисления контактов не будут пропускать электрический ток

В этой ситуации их следует аккуратно извлечь и зачистить их контактные поверхности, а также контактные поверхности гнезд в общем блоке. Очень часто после этой процедуры фары начинают работать.

Монтажный блок ваз 2114

Если же после проверки все звенья цепи противотуманных фар оказались исправными, а сами фары так и отказываются включаться, следует перейти к проверке и, вероятно, замене их реле.

Зачем нужны противотуманные фары

Туман — это приземлённое клубящееся облако, состоящее из мельчайших капелек воды, взвешенных в атмосфере. При сплошном «молоке» освещение дорожного полотна фарами приводит к тому, что рассеянные пучки света частично отражаются от капелек и ослепляют водителей. Свет не может проникнуть сквозь туман на большое расстояние, поэтому видимость резко снижается.

Главное предназначение противотуманных фар (ПТФ) — формирование правильного направления светового потока. Его можно представить в виде параллелепипеда — широкого по горизонтали и узкого по вертикали. Этот световой поток стелется по поверхности дорожного полотна, под туманом. Дополнительные ПТФ предназначены именно для создания низкого яркого освещения над проезжей частью автодорог при неблагоприятных метеоусловиях.

Противотуманные фары формируют яркий поток света, который направлен низко над дорожным полотном

При тумане или обильных осадках водитель видит перед собою «стену» из отражённых лучей, сквозь которую с трудом угадываются дорожное покрытие и обочина. Давно подмечено, что туман над землёй зависает с зазором до полуметра, поэтому фонари, смонтированные внизу и светящие под дымную пелену, гораздо лучше основных фар освещают дорогу.

Сильный дождь и обильный снег падают стеной до самой земли, поэтому для лучшей освещённости дороги при плохих метеоусловиях важен сконцентрированный поток света на малой высоте (до 50 сантиметров) жёлтого или белого света. Этот спектр излучения обладает максимальной интенсивностью энергии потока в сравнении с плотностью освещения зелёными, синими или фиолетовыми лучами.

Автомобили ВАЗ 2110 с противотуманками не только выглядят более привлекательно, но и способствуют безаварийной езде в сложных дорожный условиях

Установка ПТФ

	Открываем блок предохранителей (БП), откручиваем 1 саморез и разворачиваем сам (БП) зеленым отмечено, красные провода (которые у меня не шли с завода, пришлось добавлять).
	2 провода, по длине около 15 см, с обоих концов разъемы типа «мама» Под цифрой 1 красный провод в красном штекере (БП), это взят постоянный «+» (проверьте контролькой), который тянем к реле на ножку №30 (смотреть на оборотной стороне реле) здесь он отмечена тоже цифрой 1.
	Под цифрой 2 красный провод, это «+» от реле с ножки №87 обратно (БП) в белом штекере. здесь он отмечен цифрой 2
	Здесь отмечены 2 предохранителя (они с завода уже стоят, по 10А) для наших ПТФ к которым и идет красный провод с «+» после реле включения ПТФ , т.е., получается по красному проводу «+» подходит к предохранителям и разделяется на 2 «+» на каждую противотуманную фару.
	На этом фото отмечены 2 провода желтый и желто-черный, это 2 «+» выхода на ПТФары.
	Для удобного монтажа я взял разъем с «2-ой мамой» и удлинил их проводами приблизительно на 30см, на конце каждого, тоже по «маме»
	2 провода желтый и желто-черный втыкаем в белый штекер на (БП), как на фото под цифрой 1 и 2
	А разъем с «2-ой мамой» выводим над (БП) и подключаем к разъему «2-ой папа» у него тоже 2 провода желтый и желто-черный , который находиться за кнопкой открывания багажника
	На этом фото отмечено цифрой 3 черный провод это «-«, он подключен к реле на ножку под №86. «-» лучше взять, сверху над (БП), там с завода, на гайку под ключ на 10, уже прикручены другие черные провода. А под цифрой 4, провод управления включения ПТФ.

Откуда его взять, кому как удобнее, есть множество способов:

• Способ 1. от габаритов напрямую без кнопки, т.е., при включении габаритов автоматически будут включаться ПТФ
• Способ 2. от габаритов последовательно через кнопку, т.е., при включении габаритов податься «+» на кнопку включения ПТФ и только при нажатие этой кнопки включаться ПТФ
• Способ 3. от зажигания через кнопку, т.е., при включения зажигания на кнопке включения ПТФ появиться «+» и только при нажатие этой кнопки включаться ПТФ

Есть еще много способов включения ПТФ, но я выбрал 3 способ, т.к., по моему мнению он очень удобен в установке, практичен использование и имеет много плюсов.

Установка ПТФ на ВАЗ десятого семейства:

1. Снимаем заглушку и вставляем ПТФ в бампер.
2. Устанавливаем облицовку ПТФ.
3. Крестообразной отверткой приворачиваем два самореза крепления облицовки.
4. Подключаем колодку с проводами.

Подключение кнопки включения ПТФ

На фото показана цифра 1 Реле включение ПТФ, цифра 2, раньше стояло реле ЭСП(электро-стекло подъемников) от нее я и взял 2 провода, тоненький розовый на нем «+» при включении зажигания и тоненький черный «-» и при помощи удлинения вывел их на кнопку включения ПТФ. Схема подключения кнопки ПТФ есть в (ГКПТФ).

Это интересно: Замена гидрокомпенсаторов ВАЗ-2112 16 клапанов — фото и видео
