Устройство втягивающего реле стартера

Как починить неисправности стартера своими руками

Электрическая составляющая стартера состоит из таких конструктивных элементов:

• обмотка;
• щеточный узел;
• втягивающее реле.

Проверяя втягивающее реле, пропустите работу стартера, обходя его коммутацию. На реле расположены сразу 3 клеммы, одна из которых является управляющей. Оставшиеся 2 крупные клеммы, находящиеся на входе в АКБ и на выходе стартера, замыкают с помощью отвертки или гаечного ключа. Достаточно замыкания не небольшой временной отрезок, главное, чтобы инструмент, который вы используете, не прикасался к металлическому корпусу прямо под капотом.

Помните, что заводить двигатель таким путем запрещается, ведь основная шестерня приспособления не входит в зацепление.

Скорее всего, контактные плоскости на внутренней плоскости попросту сгорели, и потому сверху сформировался слой диэлектрика из оксидов металлов. Для обгорания контактов нет надобности прилагать большие усилия, достаточно одного запуска движка ВАЗ-2109.

Починить втягивающее реле ВАЗ-2109 удается 2 способами:

1. Демонтируйте прибор и разберите его на составляющие, зачистите контакты.
2. Если есть материальная возможность, лучше реле заменить полностью. Практика показывает, что, если реле вышло из строя, для возобновления его работы контакты придется чистить все чаще. Если хотите, чтобы отремонтированное реле прослужило долго, отдавайте предпочтение этому варианту ремонта стартера, если прибор не крутится и не щелкает.

Ваз 2109: неисправности стартера — ищем причины

Стартер для ваз 2109

Стартер, без него не запустишь автомобиль, а значит, далеко не уедешь. От его работоспособности зависит успех поездки.Поэтому нужно разобраться, как предотвратить его выход из строя, или же устранить уже имеющейся поломки.Рассмотрим более подробно:

• Тревожные сигналы
• Неисправности

Тревожные сигналы

Стартер является самым высоконагруженным электрическим потребителем в автомобиле. Если при запуске автомобиля появляются посторонний звук, шум, треск, или же становится ясно, что произошли изменения в работе стартера, не откладывая необходимо принять меры.На ВАЗ 2109 проблемы со стартером могут быть разные, некоторые из них можно устранить и своими руками, прочитав, как это делать или просмотрев видео.Вот небольшая инструкция по неисправностям.

Неисправности

Итак:

• Если на ВАЗ 2109 не запускается стартер, для начала нужно сделать элементарную проверку
  1. Проверить, не сел ли аккумулятор (АКБ).
• Проверить предохранитель в блоке предохранителей, отвечающий за стартер.
• Проверить реле, отвечающее за стартер, оно находится в подкапотном пространстве (фото 2).

Меняем реле (Фото 2)

Если все же на ВАЗ 2109 не работает стартер и проблема в другом, необходимо обратится к специалисту.

• На ВАЗ 2109 еле крутит стартер
  1. необходимо убедиться, в норме ли заряд АКБ
• не перетянут ли ремень генератора

Совет! Если проблема в другом, необходимо обратится к специалисту, возможно, изношены втулки стартера или иная причина. Чаще на ВАЗ 2109 плохо крутит стартер по причине износа передней втулки установленной в картере двигателя.

• На ВАЗ 2109 клинит стартер (поворачивая ключ в режим «пуск двигателя», стартер срабатывает на 1-2 секунды, что недостаточно для пуска двигателя и останавливается)
  1. необходимо убедиться, не греются ли клеммы на аккумуляторной батарее, не греется ли плюсовой провод, подходящий до стартера. Если греется, значит, плохой контакт.
• возможно, необходима замена втулок якоря.
• На ВАЗ 2109 залипает стартер, другими словами на ваз 2109 стартер не отключается (отпуская ключ после запуска двигателя, стартер продолжает работать)
  1. Возможно, вышло из строя дополнительное реле стартера (не втягивающее реле).
• Возможнозалипают контакты (пятаки) втягивающего реле стартера.
• Или не исправность в контактной группе замка зажигания — сплавились контакты.
• На ВАЗ 2109 не крутит стартер на морозе (стартер немного проворачивает, но с большим натягом, или же вообще не крутит)
  1. Скорее всего, на морозе химические процессы в аккумуляторе приостановились. Необходимо включить свет на несколько минут это поможет разогнать АКБ.
• Другой вариант предполагает отогрев АКБ в теплом помещении (не стоит делать слишком большой перепад температур, например, ставить в горячую воду)
• Также можно завести автомобиль, кинув питание от другого автомобиля
• Если предыдущие варианты не помогли, необходима замена АКБ
• На ВАЗ 2109 не крутит стартер, щелкает реле (при удерживании ключа в режиме «пуск двигателя», реле само включается и отключается)
  1. Сел аккумулятор

Происходит это, потому что заряда АКБ хватает, чтобы сработало втягивающее реле. При замыкании контактов идет большое потребление тока стартером, но этого тока не хватает для его работы.Напряжение на АКБ падает, и втягивающее реле возвращается в исходное положение. Нагрузки больше нет, снова тока хватает, чтобы сработало втягивающее. Действия повторяются. Итак:

• На ВАЗ 2109 не включается стартер (втягивающее реле включилось, а стартер не включился)
  1. Изношены щетки стартера (фото 3)
• Возможно, стартер сгорел
• заклинил стартер

Совет!Если стартер сгорел, иногда целесообразней купить новый стартер, цена на стартер варьируется от фирмы производителя.

Щетки изношены и не достают до якоря (фото3)

• На ВАЗ 2109 стартер трещит
  1. Сломаны или изношены зубцы венца маховика. (фото 4)
• Изношен бендикс (механизм, входящий в зацепление с маховиком).

В этом месте стартер трещит (Фото 4)

Совет! одной из наиболее частых неисправностей стартера является люфт якоря. Как же устранить люфт якоря стартера ВАЗ 2109. Необходима замена втулок скольжения. Наибольшую сложность для некоторых представляет замена передней втулки находящейся в картере (фото 5). А именно как достать эту втулку?

Решения

Итак:

• Подбираем подходящий метчик, ввертываем его во втулку и вытаскиваем.
• Или же разрубать втулку острым предметом ( отвертка, маленькое зубило, др.)

Втулка в корпусе (фото 5)

На первый взгляд неисправностей стартера очень много, но нет ничего невозможного. То, что сделано руками человека, можно обязательно починить, а имея необходимые знания и навыки, это можно сделать гораздо быстрее и качественнее. Хорошего ремонта.

masteravaza.ru

Неисправность стартера

Если при запуске двигателя стартер издает один громкий щелчок и больше ничего не происходит, в 100%!случаев это вызвано неполадками в самом модуле. Один щелчок свидетельствует о том, что заряд доходит до стартера, так как реле щелкает. При этом выход из строя реле исключается. Причиной проблемы с функционированием этого модуля может быть нестабильный заряд, который до него доходит. В таком случае следует попробовать запустить двигатель еще раз, и повторять попытки с интервалом 20 секунд. Возможно, со 2-й или 3-й попытки у вас получится завести машину. Если двигатель так и не завелся, исследуйте такие потенциальные причины неисправности:

• вышел из строя бендикс стартера;
• сломалось втягивающее устройство;
• главная обмотка стартера оборвалась;
• замыкание обмотки;
• изношены щетки и втулки.

В последнем случае необходимо лишь заменить вышедшие из строя составляющие.

В любом случае, вне зависимости от причины, по которой возникла данная неполадка, первым делом следует осмотреть и проверить все видимые снаружи контакты. Нередко стартер перестает выполнять нормально свои функции из-за слабого контакта в том или ином узле. Также довольно частой причиной является нестабильный заряд. В таком случае достаточно лишь повторить попытку запуска двигателя несколько раз. Скорее всего, после двух-трех попыток вам удастся завести двигатель, и подобная ситуация не повторится при следующих запусках.

Даже если в итоге вам удалось завести двигатель с какой-то попытки, не стоит считать проблему решенной. В противном случае в какой-то момент автомобиль просто перестанет заводиться и вам придется искать альтернативные способы запуска двигателя. Не стоит решать проблему заменой стартера.

Автомобиль давно перестал быть роскошью. Представить жизнь без машины нынче трудно. Многие люди ездят на авто ежедневно и по любой потребности — на работу, учебу, дачу, по магазинам, на отдых. И поэтому становится очень плохо, когда автомобиль не заводится. Рушатся планы, отменяются встречи, люди теряют деньги!

Ситуации, когда стартер работает, но авто все равно не заводится, мы разберем в другой раз. А сейчас — о том, что делать, если не крутит стартер на Приоре.

Для начала поймем, как работает стартер, каково его устройство. Электродвигатель с шестеренкой, которая зацепляется с маховиком двигателя и крутит его при запуске. Все это упрятано в корпус, на котором крепится втягивающее реле. Оно предназначено для ходом шестеренки и подачи питания на электромоторчик.

Когда вы поворачиваете ключ зажигания, ток подается на реле. С помощью электромагнита оно втягивается, при помощи специального механизма передвигает при этом шестеренку и запускает двигатель путем замыкания контактов. Когда ключ отпускается, на магнит втягивающего реле питание перестает подаваться, происходит срабатывание реле в другую сторону и контакты размыкаются. Итак, мы знаем, как в общих чертах выглядит принцип работы стартера, соответственно теперь нам будет проще понять, отчего на Приоре не крутит стартер.

Если при повороте ключа зажигания раздаются щелкающие звуки, а лампочки на панели приборов гаснут — возможно, дело в аккумуляторе. Его необходимо проверить, подзарядить, долить электролита или заменить. Аккумулятор в порядке? Тогда ситуация становится интереснее. Проверьте провода, которые идут от аккумулятора. Если они греются, проверьте их контакт с аккумулятором. Снимите с клеммы, зачистите, смажьте их (бывает, происходит окисление) и установите обратно.

Посмотрите соединение клеммы массы с кузовом. Если нужно — зачистите данное соединение. Проверьте место соединения клеммы «плюс» и стартера. Определите, поступает ли питание на втягивающее реле от замка зажигания. Для этого нужно отсоединить разъём от реле, и повернув ключ зажигания «на старт» замерить напряжение на разъеме.

Все еще не крутит стартер Приоры? Тогда придется снять его с машины и проверить.

Процедура снятия выглядит так: отсоедините клеммы аккумулятора, открутите и снимите воздушный фильтр, отверните и снимите провод «плюс» от стартера. Затем отсоедините разъем от реле, отверните гайки крепления стартера и снимите его. Мы уже куда ближе подобрались к решению вопроса, почему у Приоры стартер не крутит. Теперь берем провода для прикуривания («крокодилы») и соединяем ими провод «минус» аккумулятора и корпус стартера. Плюсовой замыкаем на разъем реле, после чего должно произойти срабатывание и выброс шестеренки вперед. Если нет — меняйте втягивающее.

Можно зацепить минусовой провод на корпус стартера, а плюсовой — на нижний вывод втягивающего реле. Электромотор не сработал? Виноваты, скорее всего, щетки электродвигателя.

Втягивающее реле стартера – ремонт устройства

Чаще всего ремонт реле требуется из-за:

• разрушения материалов в результате их усталости и потери прочности;
• сгорания обмотки стартера либо реле;
• выгорания внутри механизма «пятаков».

При каждом цикле работы рассматриваемое нами устройство воспринимает критические нагрузки, что и становится причиной относительно быстрого выхода из строя его составных частей. Причем поломка вилки, контактов, обмоток приводит к тому, что мотор завести не удастся никаким способом.

Мнение эксперта

Руслан Константинов

Эксперт по автомобильной тематике. Окончил ИжГТУ имени М.Т. Калашникова по специальности «Эксплуатация транспортно-технологических машин и комплексов». Опыт профессионального ремонта автомобилей более 10 лет.

Чтобы не снимать и не разбирать тяговое реле стартера безосновательно, рекомендуется сначала провести его проверку на работоспособность. Тем более сделать это сможет даже новичок. Если стартер молчит и не подает признаков жизни, первое, что нужного проверить это втягивающее, и начать стоит с проводки путём прозвона, с помощью мультиметра нужно убедиться в целостности. Если проводка исправна, далее следует убедиться, что реле работает. Для этого может потребоваться помощник, который повернет ключ зажигания, в этот момент должен послышаться щелчок, сигнализирующий о работе механизма. Если щелчка нет, реле следует заменить. Бывает и такое, что щелчок есть, но стартер молчит, в таком случае срабатывание реле не происходит преимущественно из-за подгоревших контактов (медные пятаки). Чтобы это проверить, нужно скинуть клемму, которая идёт от аккумулятора, вооружиться отвёрткой и замкнуть верхний и нижний контакт на реле. Если стартер заработал, значит, проблема во втягивающем реле. Также можно проверить напряжение, поступающее на стартер при помощи мультиметра, однако этот метод позволяет определить источник проблемы (стартер или проводка с аккумулятором). Красный щуп подсоединяется к плюсовой клемме АКБ, чёрный к массе. После этого помощник должен повернуть ключ в замке зажигания в положение запуска, мультиметр в этот момент должен показать напряжение не ниже 12 В. Если показатели оказались меньше, значит, АКБ разряжена и попросту нет достаточной энергии для запуска мотора, однако напряжения достаточно для срабатывания механизма реле.

Вопрос того, как разобрать втягивающее реле стартера, не является проблемой, если речь идет о разборном устройстве. Оно соединено со стартером и располагается непосредственно над ним. Чтобы провести диагностику и ремонт механизма, следует обязательно демонтировать стартер, а потом произвести разборку реле.

Если ваш автомобиль в какой-то момент перестал заводиться, причина может заключаться во втягивающем реле стартера. Но лучше всего для начала это проверить.

Неисправности стартера и причины их появления

Агрегат не крутит маховик из-за многих факторов. Ниже будут рассмотрены дефекты в иммобилайзере, вытягивающем реле, инжекторе, а также в проводке автомобиля. Иногда ремонта бывает не достаточно, в этом случае требуется замена устройства.

Неисправный инжектор

В штатном исполнении ВАЗ 2110 не комплектуются инжекторами, но их можно поставить отдельно. Водители выбирают эти устройства по многим причинам: снижения расхода горючего, отсутствие необходимости прогревать мотор в холодное время, повышение мощностных характеристик.

Статья в тему: Устраняем поломки передних и задних габаритных огней на ВАЗ 2114

Стрелка указывает на реле стартера

Если стартер работает плохо, то необходимо проверить инжектор, который может барахлить из-з плохого бензина. Это и есть единственные недостаток инжектора – ему требуется качественное топливо. Также стоит проверить, соблюдается ли схема подключения.

Поломка обгонной муфты

При поломке обгонной муфты двигатель заводится и отлично работает. Но когда автомобиль останавливается, повторно завести мотор не удается, он щелкает, но не заводится. В таком случае нужно подождать, пока силовая установка остынет, а только потом сновать пытаться завести.

Также в этом случае стоит осмотреть проводку, которая идет от муфты. Иногда замена поврежденных проводов позволяет решить проблема, когда двигатель щелкает, но не заводится. Еще один признак неисправной муфты – это самопроизвольно включающаяся магнитола.

Втягивающее реле

Сев за руль, автомобилист вставляет ключ и проворачивает, в работу включается бензонасос, загорается приборная панель, но при дальнейшем повороте насос вместе с панелью отключается, а стартер не крути. В такой ситуации скорее всего «виновато» втягивающее реле.

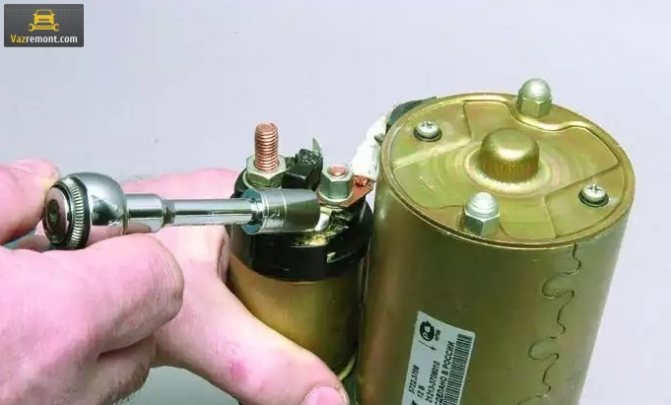

Демонтаж втягивающего реле

В первую очередь нужно проверить, идет ли на него напряжение. Если идет, то стоит проверить сам замок или сигнализацию, которая может замыкать цепь. Если же все элементы работают по отдельности, а вместе не запускаются, то стартер не крутит из-за втягивающего реле.

Статья в тему: Самостоятельная замена переднего и заднего сальника коленвала на ВАЗ 2110

Плохой контакт

В этом случае стартер заводится после нескольких попыток, но при этом щелкает. Такая проблема появляется из-за поврежденных контактов. Осмотр нужно начинать с аккумуляторной батареи. Если клеммы окислены, то нужно прочистить их.

Если это не помогло, то следует проверить контакты стартера, ведь когда они окислены, устройство плохо крутит или вообще не запускает коленчатый вал в работу. Если же стартер отказывается работать, но при этом запущен иммобилайзер, то неисправность в нем. Здесь своими руками убрать дефект не получится – нужно ехать в автосервис. Теперь читатели знают, сколько стоит и почему не работает стартер, выполнять работу своими руками стоит только в том случае, если есть опыт работы с проводкой.

Роль элемента

Все автомобили ВАЗ, включая модель 2109, имеют стандартную систему запуска мотора, которая основана на электрическом стартере. Вот что вам нужно о нем знать.

1. Стартер — это небольшой электромотор, который по средствам муфты (бендикса) подключается к маховику мотора на небольшой промежуток времени, чтобы запустить вращение маховика.
2. При своих небольших габаритах, стартер пропускает через себя огромные по силе токи.
3. Если бы цепь стартера замыкалась непосредственно в замке зажигания, то ни один компонент системы не сумел бы выдержать таких токовых нагрузок. Как результат, они б сгорели.
4. Потому для этих целей стартер подключается дистанционно к АКБ через реле. Его контакты рассчитаны на большие токи.
5. Стартер работает кратковременно и должен выключаться после запуска двигателя. В противном случае начнется его активное разрушение из-за воздействия мощности мотора.
6. Эти задачи великолепно выполняет релюшка. Собственно, именно для обеспечения функционирования системы и защиты от тока, своевременного выключения стартера в конструкцию включена втягивающая релюшка.

Доработка реле блокировки стартера и защита контактов в ВАЗ 2110, 2111, 2112

По опыту эксплуатации ВАЗ (сначала классика 21011, потом 2111) давно замечено, что очень часто подгорают и приходят в негодность контакты замка зажигания (ЗЗ) которые управляют втягивающим реле стартера. Ток через эти контакты достигает 20А. Приходится заменять всю контактную группу. Вот и решил на новой машинке устранить эту проблему сразу, не дожидаясь ее появления. Распространенный вариант — установка дополнительного реле в силовую цепь и управление им контактами ЗЗ. Все просто, но как оказалось, это совсем не обязательно, т.к. можно задействовать уже имеющееся реле блокировки стартера, сохранив полностью его прежние функции. Как показал анализ схемы, реле блокировки стартера запитано от +12В с главного реле ЭБУ, а минус подается с выв.50 ЭБУ (Январь 7.2), и управляется ключом «с открытым коллектором» в ЭБУ. При включении зажигания ЭБУ выставляет «низкий уровень» (замыкает на массу) на контакте 86 реле блокировки. Реле срабатывает, замыкая цепь между замком зажигания и втягивающим реле стартера. При повороте ключа ЗЗ с конт «50» 12В поступает на втягивающее реле стартера. Как только двигатель запустился, ЭБУ снимает сигнал с конт 86 реле, оно обесточивается, разрывая цепь, и тем самым блокируя стартер. Блокировка работает! На Рис.1 изображен фрагмент схемы в базовом варианте, а на Рис.2 — после доработки. Как видно, изменения минимальные: 1. Розово-черный провод отключен от выв. «85» и изолирован; 2. Силовой провод от замка зажигания подключен к выв . «85» реле 3. Добавлен силовой провод (30 см) от разъема, с которого запитывается ЗЗ (2х контактный разъем к жгуту переднему) – сечением не менее 4 мм2, подключен к выв. 87 реле. Теперь силовая цепь управляется через реле, а ток через контакты ЗЗ не превышает 0,2А Доработка выполнена в 2009 году. Плюсы: минимальные переделки, не нужно еще одно реле, — экономия места в ЧЯ Минусы: за 6 лет не обнаружены.

Ниже приведен фрагмент схемы.

Ну и итоговый вариант. Реле стартера и дополнительное реле «разгрузки» контактов замка зажигания

Окончательная схема с разгрузкой контактов замка по цепи зажигания

Но и это еще не все! Следующее слабое место: силовые контакты втягивающего реле стартера. Из-за больших токов им достается еще большая электрическая нагрузка, и как следствие — эрозия. Защитить их от искрения, особенно при размыкании, можно подключив по одному мощному диоду параллельно стартеру и управляющей обмотке втягивающего реле. Суть доработки — подавить «ЭДС самоиндукции» — основную причину обгорания контактов. Диоды использовал достаточно распространенные, КД2998 – большой импульсный и прямой ток, да и были под рукой в достаточном количестве. Можно использовать выпрямительные диоды от компьютерных блоков питания, рассчитанные на прямой ток не менее 30А. Диоды помещены в 2 слоя термоусадки и на коротких проводах подключены прямо к стартеру. Схема подключения приведена.

Устранение падения напряжения в ВАЗ 2110, 2111, 2112

О достаточно неудачных и тусклых задних фонарях ВАЗ-2111 написано много. Особенно актуальной эта проблема становится

Втягивающее реле стартера: диагностика неисправностей и ремонт

Начнем с того, что втягивающее реле стартера ВАЗ или любой другой иномарки зачастую может выходить из строя по одним и тем же причинам. С учетом того, что данный элемент надежен и долговечен, его поломки являются результатом износа или высоких  нагрузок.

Обычно водитель может столкнуться с тем, что щелкает реле, но стартер не крутит двигатель, реле втягивающее не издает никаких звуков после поворота ключа зажигания, реле щелкает через раз и т.п.

Так или иначе, в подобной ситуации втягивающий элемент стартера может быть поврежден. Это не удивительно, так как работает реле стартера с высоким напряжением до нескольких сот ампер. В результате:

• силовые контакты реле стартера на стороне стороны контактного диска подгорают;
• происходит обрыв удерживающей или втягивающей обмотки;
• имеет место деформация возвратной пружины;
• возникает короткое замыкание в обмотках;
• механические повреждения деталей в устройстве втягивающего реле;

Для точного определения причины неисправности нужно проводить диагностику реле

Если учесть, что работает реле по принципу электромагнита после подачи напряжения на обмотки стартера, важно найти проблемный элемент

Для начала, можно обратить внимание на внешние признаки.

В случае, когда стартер не крутит, вполне возможно:

• втягивающее реле работает, но стартер не начинает вращаться;
• втягивающее реле и стартер не работают;

Так вот, на то, что произошло срабатывание реле, указывает щелчок, который можно услышать в момент втягивания якоря вовнутрь. Получается, повернув ключ в замке и зафиксировав щелчок, можно считать, что реле исправно.

В противном случае, то есть когда реле стартера не щелкает, на него или не подается электричество, или же само реле вышло из строя. Кстати, бывает и так, что втягивающее реле работает, но стартер не крутит. В этом случае причина в подгоревших контактах реле.

Чтобы это проверить, нужно взять отвертку и замкнуть ею выступающие части контактов. Если после замыкания стартер начинает крутить, тогда причина в подгоревших контактах. Если же замыкание не помогает, тогда неисправности связаны с самим стартером.

Так же случается, когда стартер и реле одновременно не работают. В этом случае проблем может быть несколько, начиная с обрыва цепи включения или выхода из строя элементов в замке зажигания и заканчивая обрывами обмотки втягивающего реле, потере контакта с массой катушки и других.

Еще бывает так, что втягивающее реле срабатывает, но при этом слышны посторонние звуки (стук, что-то дребезжит и т.д.). Обычно причина в том, что контакт обмоток плохой. Выполнить проверку  можно путем замеров сопротивления мультиметром. В норме сопротивление втягивающей обмотки должно быть около 0.55 Ом, а удерживающей  0.75 Ом.

Если показатели меньше, тогда это указывает на короткое замыкание внутри обмотки, тогда как большое сопротивление укажет на плохой контакт с массой и/или клеммами. При возникновении подозрений на обрыв обмотки, можно провести проверку  при помощи контрольной ламп и батарейки.

Подключая лампочку к обмотке, проверяется, горит ли она. Если горит, тогда с обмоткой все в порядке, если же загорания не происходит, это говорит об обрыве. Единственное, такой способ не позволяет выявить короткое замыкание по причине того, что незначительные отклонения по сопротивлению  не оказывают влияния на яркость горения контрольной лампочки.

В любом случае, если проблема обнаружена, втягивающее реле или ремонтируют (разборной тип), или меняют (неразборной). Разборное реле снимается со стартера, после чего часто требуется отпаивать выводы обмоток. Затем проверяются все контакты, при их обгорании производится зачистка мелкой наждачкой.

В ситуации, когда от корпуса отпадают выводы обмоток, их припаивают на место. Также при  разборке определяются и меняются части реле, которые изношены. В результате ремонт втягивающего реле позволяет вернуть работоспособность детали. Однако, при такой возможности, лучше сразу заменить реле стартера на новое, особенно если учесть его вполне доступную цену.
