Реле стартера ваз 2109

Артикул и примерная цена на оригинальный стартер ВАЗ 21099

Оригинальные стартеры на ВАЗ 21099 имеют заводской индекс 29.3708 и 5712.3708. За новое изделие автовладельцу потребуется заплатить более 3000 рублей. Широкая популярность ВАЗ 21099 привела к большому количеству бывших в употреблении стартеров для машины на авторазборках. За поддержанный узел потребуется заплатить от 1200 рублей. Проблемой такой покупки является невозможность определить остаточный ресурс изделия.

Стартеры для ВАЗ 21099, которые поступают в розничную продажу обладают артикульными номерами 21130370801000 и 2108370801006. Их цена начинается от 3200 рублей. Узлы имеют схожие эксплуатационные характеристики.

Блок старого образца

Номер предохранителя:	Сила тока:	Что он защищает:
F1	10А	Резервный (дополнительный) предохранитель
F2	10А	Указатели поворотников, прерыватель аварийного сигнала (при включенной аварийке), контрольная лампочка аварийных сигналов
F3	10А	Задние фары стоп-сигнала, лампочки подсветки салона
F4	20А	Подогрева заднего стекла, контакты включения обогрева заднего стекла, розетка для переноски, прикуриватель
F5	20А	Звуковой сигнал (клаксон), выключатель клаксона
F6	30А	Резервный предохранитель
F7	30А	Электромоторчик вентилятора печки, электромоторчик омывателя лобового стекла, реле включения электрического вентилятора радиатора, реле включения обогрева заднего стекла, контрольная лампа включения обогрева на заднем стекле, плафон подсветки бардачка
F8	7,5А	Резервный предохранитель
F9	7,5А	Резервный предохранитель
F10	7,5А	Левая габаритная фара
F11	7,5А	Правая габаритная фара
F12	7,5А	Правая фара ближнего света
F13	7,5А	Левая фара ближнего света
F14	7,5А	Левая фара дальнего света, контрольная лампа включения дальнего света
F15	Правая фара дальнего света
F16	15А	Указатели поворотов и реле-прерыватель аварийки (при включенных поворотниках), контрольная лампа указателей поворотников, задние фонари заднего хода, моторедуктор и реле включения стеклоочистителей лобового стекла, контрольная лампа давления масла, контрольная лампа ручного тормоза, указатель температуры ОЖ, указатель уровня топлива, контрольная лампа резерва топлива, вольтметр

Блок предохранителей 17.3722

Приведем в таблице номера реле и их функции:

Номер реле	Функции
1	Работоспособность элементов очистки передней оптики
2	Работоспособность двигателя омывателя заднего стекла
3	Защита от поломки лампы поворотных сигналов и световой сигнализации
4	Защита от выхода из строя моторчика стеклоочистителей лобового стекла
5	Позволяет определить работоспособность лампы
6	Защита от перенапряжения системы обогрева заднего стекла
8	Лампы дальнего света фар
9	Лампы ближнего света фар
11	Отвечает за работу вентилятора охлаждения ДВС. Если данное реле выходит из строя, мотор может перегреться
12	Работа звукового сигнала

Где расположен топливный фильтр

Топливный фильтр (ТФ) на ВАЗ-21099i предназначен для очистки бензина от сора, грязи и различных примесей, представляет собой монолитную конструкцию с жестким металлическим корпусом и фильтрующим элементом внутри. Периодичность его замены – через каждые 20-30 тыс. км пройденного пути, также в случае, если автомобиль стал двигаться с рывками, а диагностика показала, что засорился ТФ.

Где расположен топливный фильтр, выяснить несложно, для этого нужно установить авто на смотровую яму или автоподъемник. ТФ размещается на днище кузова, рядом с задней балкой и бензобаком, крепится специальным хомутом, который стягивается болтом и гайкой.

Прежде чем начинать менять фильтр, нужно стравить давление топлива, иначе при откручивании топливных штуцеров под большим напором будет брызгать бензин. Сбросить давление в магистрали можно с помощью специального ниппеля, расположенного в задней части топливной рейки. Перед началом такой операции необходимо подготовить пластиковую тару, в которую следует сливать бензин, потом открутить предохранительный колпачок.

Как починить неисправности стартера своими руками

Электрическая составляющая стартера состоит из таких конструктивных элементов:

• обмотка;
• щеточный узел;
• втягивающее реле.

Проверяя втягивающее реле, пропустите работу стартера, обходя его коммутацию. На реле расположены сразу 3 клеммы, одна из которых является управляющей. Оставшиеся 2 крупные клеммы, находящиеся на входе в АКБ и на выходе стартера, замыкают с помощью отвертки или гаечного ключа. Достаточно замыкания не небольшой временной отрезок, главное, чтобы инструмент, который вы используете, не прикасался к металлическому корпусу прямо под капотом.

Помните, что заводить двигатель таким путем запрещается, ведь основная шестерня приспособления не входит в зацепление.

Скорее всего, контактные плоскости на внутренней плоскости попросту сгорели, и потому сверху сформировался слой диэлектрика из оксидов металлов. Для обгорания контактов нет надобности прилагать большие усилия, достаточно одного запуска движка ВАЗ-2109.

Починить втягивающее реле ВАЗ-2109 удается 2 способами:

1. Демонтируйте прибор и разберите его на составляющие, зачистите контакты.
2. Если есть материальная возможность, лучше реле заменить полностью. Практика показывает, что, если реле вышло из строя, для возобновления его работы контакты придется чистить все чаще. Если хотите, чтобы отремонтированное реле прослужило долго, отдавайте предпочтение этому варианту ремонта стартера, если прибор не крутится и не щелкает.

Блок предохранителей новый

В таблице приведем обозначение предохранителей, что они защищают и на какой ток рассчитаны:

Номер предохранителя	Номинальный ток	Функции
1.	8А	Резервный предохранитель
2.	8А	Резервный предохранитель
3.	8А	Резервный предохранитель
4.	16А	Обмотка реле вентилятора радиатора, электрическая цепь переключателя и электродвигателя печки
5.	3А	Выключатель аварийки в режиме поворотных указателей, прерыватель поворотных сигналов, переключатель поворотных сигналов, сигнальная лампа поворотников, контрольная лампа поворотников, выключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры ОЖ, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного состояния тормозов, выключатель гидропривода тормозной системы, выключатель ручного тормоза
6.	8А	Выключатель и лампочки стоп-сигнала, плафон подсветки салона
7.	8А	Лампы освещения номеров, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, плафон подсветки бардачка, выключатель и лампа подсветки приборного щитка
8.	16А	Клаксон, выключатель клаксона, электромотор вентилятора радиатора
9.	8А	Лампа левых габаритов, лампа левых задних габаритов
10.	8А	Лампа правого габарита, лампа правого заднего габарита, выключатель противотуманок, контрольная лампа противотуманок
11.	8А	Выключатель и прерыватель указателей поворотников, лампы указателей поворотников, контрольная лампа в режиме аварийного сигнала
12.	16А	Прикуриватель, розетка для лампы переноски
13.	8А	Дальний свет правой фары
14.	8А	Дальний свет левой фары, контрольная лампа дальней оптики
15.	8А	Ближний свет правой фары
16.	8А	Ближний свет левой фары

В таблице приведем распиновку блока предохранителей нового образца 2109:

Обозначение реле	Что он делает:
К1	Без него двигатель омывателя заднего стекла работать не будет
К2	Отвечает за работу ламп поворотников и световую сигнализацию
К3	Обеспечивает работы стеклоочистителя лобового стекла
К4	Защищает лампы стоп сигналов и габариты автомобиля
К5	Обеспечивает работу фонарей дальнего света
К6	Гарантирует работу устройства омывателя оптики
К7	Защищает мотор электростеклоподъемников, если таковые установлены на вашем автомобиле
К8	Звуковой сигнал или просто клаксон
К9	Защищает от повышенного напряжения, идущего на вентилятор системы охлаждения двигателя
К11	Отвечает за работу устройства обогрева заднего стекла
К12	Обеспечивает работу фонарей ближнего света

Конструкция и принцип работы

При прохождении электрического тока по катушке создается электромагнитное поле, под действием которого перемещается внутрь сердечника якорь. При прекращении питания поле пропадает, якорь начинает свободно перемещаться по сердечнику.

Реле зажигания включает в себя следующие компоненты:

• Электромагнит;
• Якорь;
• Возвратная пружина;
• Контакты;
• Пара обмоток.

Электромагнит, в свою очередь, включает в свою конструкцию две катушки.

Тип катушки	Особенности
Удерживающая катушка	Она соединяется с корпусом реле зажигания, а также выводом управления
Втягивающая катушка	Втягивающая катушка соединяется с контактом электродвигателя, а также клеммой управления

Расположение устройства

Принцип действия узла основан на следующем:

• При поступлении напряжения на контакт управления, по катушкам начинает идти электрический ток. Это приводит к появлению электромагнитного поля, под действием которого якорь осуществляет перемещения, сжимая возвратную пружину;
• Также якорь выполняет перемещение бендикса, затем штока, который замыкает контакты, замыкающие аккумуляторной батареей с электромотором стартера;
• При замыкании контактов на выводе втягивающей катушки, которая двигается к выводу мотора, подается плюс. Так ток прекращает прохождение по ней — магнитное поле исчезает, но якорь при этом остается во втянутом положении из-за воздействия магнитного поля от удерживающей катушки;
• Якорь возвращается в свое изначальное положение после запуска двигателя и отключения питания, что происходит под действием возвратной пружины;
• При этом размыкаются контакты, бендикс выводится из зацепления;
• Контактами втягивающего реле являются болты, которые установлены в текстолитовой крышке, а также пластины (могут иметь круглую или прямоугольную форму). Они замыкают болты при осуществлении перемещений якоря.

Где расположен топливный фильтр

Топливный фильтр (ТФ) на ВАЗ-21099i предназначен для очистки бензина от сора, грязи и различных примесей, представляет собой монолитную конструкцию с жестким металлическим корпусом и фильтрующим элементом внутри. Периодичность его замены – через каждые 20-30 тыс. км пройденного пути, также в случае, если автомобиль стал двигаться с рывками, а диагностика показала, что засорился ТФ.

Где расположен топливный фильтр, выяснить несложно, для этого нужно установить авто на смотровую яму или автоподъемник. ТФ размещается на днище кузова, рядом с задней балкой и бензобаком, крепится специальным хомутом, который стягивается болтом и гайкой.

Прежде чем начинать менять фильтр, нужно стравить давление топлива, иначе при откручивании топливных штуцеров под большим напором будет брызгать бензин. Сбросить давление в магистрали можно с помощью специального ниппеля, расположенного в задней части топливной рейки. Перед началом такой операции необходимо подготовить пластиковую тару, в которую следует сливать бензин, потом открутить предохранительный колпачок.

Для стравливания давления можно использовать стандартную плоскую отвертку, во время нажатия на клапан ниппеля бензин будет выходить из системы.

После удаления топлива из магистрали приступаем к замене ТФ.

Где находится датчик температуры

Если на щитке приборов не показывает датчик температуры, есть большой риск перегреть двигатель, так как приборная панель не информирует водителя о нагреве охлаждающей жидкости ДВС (двигателя внутреннего сгорания). Разумеется, могут быть неисправными приборная панель или электропроводка, но чаще всего отказывается работать температурный датчик (ДТОЖ) на самом движке.

Где находится датчик температуры на инжекторном авто 099? Конечно, его нужно искать в моторном отсеке:

• открываем капот;
• находим проводку, которая располагается между задней частью клапанной крышки двигателя и корпусом воздушного фильтра;
• где расположен ДТОЖ, можно более подробно рассмотреть на следующих фото.

Замена бендикса

Замена бендикса ВАЗ-2110 и других переднеприводных моделей начинается с демонтажа стартера.

Для этого следует:

1. снять клемму « — » с аккумулятора;
2. ключом на 13 открутить и снять клемму питания с электромотора;
3. открутить болты крепления стартера ключом на 13 (2 сверху и 1 снизу);
4. извлечь стартер.

Стоит заметить, что болты крепления электромотора нередко закисают настолько, что открутить их становится сложно. В таком случае не следует пытаться выкрутить болт силой. Это может привести к его поломке. Необходимо обстучать головки молотком, залить их жидкостью WD-40 и подождать 15-12 минут.

На снятом электромоторе с вала демонтируется стопорное кольцо. Для этого необходимо сбить его с посадочного места специальной оправкой (при ее отсутствии подойдет высокая головка на 15) и снять с помощью плоскогубцев. После этого деталь легко снимается вручную. » alt=»»> Вышеописанная процедура отвечает на вопрос о том, как снять бендикс со стартера. В целом, на этом основную часть ремонта можно считать законченной, так как заменить бендикс на стартере после того, как старый элемент был демонтирован – дело одной минуты.

Новую запчасть надевают на вал, после чего электромотор собирают в обратной последовательности. Надевают стопорные кольца, устанавливают на автомобиль, фиксируют болтами сам стартер и клемму питания, возвращают снятую клемму на аккумуляторную батарею.

Замена замка зажигания на авто ВАЗ

Для выполнения ремонтных работ по замене замка зажигания ваз нам потребуются: отвертка, тестер и тонкое шило. При наличие всего необходимого можно приступать к ремонту. На всех классических автомобилях ВАЗ замок зажигания расположен снизу, слева на рулевой колонке. Для замены необходимо:

• Отключить аккумуляторную батарею
• Снять пластмассовый кожух, предварительно открутив винты его крепления.
• Затем откручиваем два винта крепления замка зажигания к кронштейну.
• Вставляем ключ и устанавливаем его в положение 0, чтобы отключить противоугонное устройство.
• Вставляем шило в отверстие в кронштейне и нажимаем фиксатор. После чего вынимаем сам замок.
• После снятия, рекомендуется пометить провода контактов, чтобы при следующем подключении ничего не перепутать.

Снятие замка зажигания на ВАЗ-2106 начинается с разборки кожуха рулевой колонки. Откручиваем пять болтов, и снимаем его половинки. Перед тем, как приступить к разборке электрической части замка, очень кстати отключить аккумулятор, сняв минусовую клемму или отвернув болт выключателя. После этого вынимаем пружинное стопорное кольцо из задней части корпуса замка и вынимаем контактную группу. Отводим ее в сторону, чтобы не мешалась, и начинаем снимать сам замок.

Он крепится в кронштейне рулевого вала двумя болтиками, после откручивания которых, ничего не происходит. Бесполезно пытаться вытащить замок из гнезда, если не знать о специальном стопоре. Он находится на корпусе замка под кронштейном. Этот стопор вдавливаем в замок тонкой отверткой через маленькое отверстие в кронштейне. Дальше, по всем инструкциям, замок должен свободно вытаскиваться, однако это не получается.

Преградой, которая нигде не описана, становится противоугонный стержень. Он хоть и находится в «отключенном» состоянии, все равно цепляется за рулевой вал. Чтобы вытащить замок, приходится совершать манипуляции с ключом. В разных положениях личинки замка, противоугонка тоже двигается и максимально утапливается, когда ключ находится в положении «Стартер». Через несколько минут замок удается вытащить из кронштейна.

Вот здесь самое время написать, что сборку узла следует проводить в порядке, обратном снятию. И в целом, это будет верно. Сначала нужно вставить новый замок в кронштейн, утопив фиксатор и держа ключ в стартерном положении, закрутить крепежные болтики, затем подключить провода

Этому нужно уделить особое внимание, потому что неправильно подключенная контактная группа может вывести из строя стартер или систему зажигания. Провода со старой группы на новую перецепляем по одному, сверяя номера на контактах

После этого собираем кожух рулевой колонки.

Прежде всего необходимо избавиться от декоративного кожуха вала рулевого управления, выверните винты крепления и снимите его. Подобные действия мы выполняли при замене вала рулевого управления.

После снятия декоративного кожуха, отверните два винта крепления замка зажигания к корпусу, затем вставьте в замок ключ и включите положение «0» при котором выключается противоугонное устройство. Через отверстие в кронштейне, нажмите тонким шилом на фиксатор замка и выньте замок зажигания из посадочного гнезда. На этом ремонтные работы по снятию замка зажигания завершены.

Для замены контактной группы замка зажигания, необходимо тонкой отверткой или шилом поддеть с краю стопорное кольцо и снять контактную часть. При установке новой контактной части, ориентируйте ее таким образом, чтобы клеммы «15» и «30» находились со стороны запорного стержня.

На этом ремонтные работы завершены, установите новый замок зажигания в порядке обратном снятию, подсоедините провода, перенеся маркировку со старого выключателя на новый. Распиновка или схема подключения проводов замка зажигания ВАЗ достаточно проста и понятна, поэтому каждый автолюбитель может провести ремонт или замену запасной части не прибегая к помощи сотрудников автосервиса.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

Подиумы своими руками на ВАЗ

Замена порогов на ваз 2107

Какое заливать масло в ваз 2109, когда менять, какое заливать, как заливать

Пахнет бензином в салоне ваз 2107 инжектор причины

Метки ГРМ на ВАЗ 2112 — Замена ремня

Можно ли в приору заливать 98 бензин, рекомендации производителя

Как поменять вакуум на ваз 2106

Как заменить дефлекторы ваз 2114

Конструкция

Как описано выше, втягивающее имеет сердечник, в виде трубки, медную проволку, которая наматывается поверх него и якорь внутри, который имеет абсолютно свободный ход и начинает двигаться под воздействием силового поля. Однако, рассмотрим поподробнее строение данного устройства.

Контакты, связывающие реле с общим устройством

Реле на стартере автомобиля ВАЗ 2109 имеет три контактных выхода. Один, самый тонкий, является тем самым единственным управляющим проводом, который соединяет реле с замком зажигания (связаны эти устройства между собой проводом). Два остальных контакта закреплены на крышке из текстолита и к ним подходят два толстых провода непосредственно от аккумулятора. Контакты имеют вид двух больших вкрученных болтов. В самом реле контакты имеют формы круглых плоских пластинок. Иногда пластинки прямоугольные. Эти самые пластинки и должен замкнуть якорь.

Втягивающее реле стартера

Катушки реле

Реле, которое расположено на стартере автомобиля ВАЗ 2109 имеет в своем составе две катушки. Первая катушка называется втягивающей и срабатывает, когда на реле подается напряжение. Вторую катушку называют удерживающей и она срабатывает, когда якорь уже полностью зашел в реле. Рычаг, с которым соединен якорь, в свою очередь толкает обгонную муфту.

Когда дело в стартере

Если после проведенных действий стартер продолжает молчать, значит, он поломан. Чтобы его отремонтировать, вам необходимо разобрать втягивающее реле. Но как это сделать, если сам механизм не предназначен для разборки? В реле старого образца нужно открутить один или два винта, отпаять проводки, которые идут вовнутрь устройства.

Современные устройства неразборные, и для того чтобы открыть заднюю панель, вам придется развальцевать металлический корпус механизма. Развальцовку можно выполнить крупной отверткой или плоскогубцами. После этого нужно снять крышку. Чтобы отремонтировать, зачистите обгоревшую контактную пластину, поверхности болтов от нагара до блеска. Чем качественнее зачистите, тем дольше вам прослужит реле.

Конечно, разумнее и безопаснее будет обратиться на ближайшую СТО, но по ряду причин водители порой ремонтируют автомобиль самостоятельно. Экономия средств и времени требует предварительной подготовки, определенных знаний в ремонте машин.

Ваз 2109: неисправности стартера — ищем причины

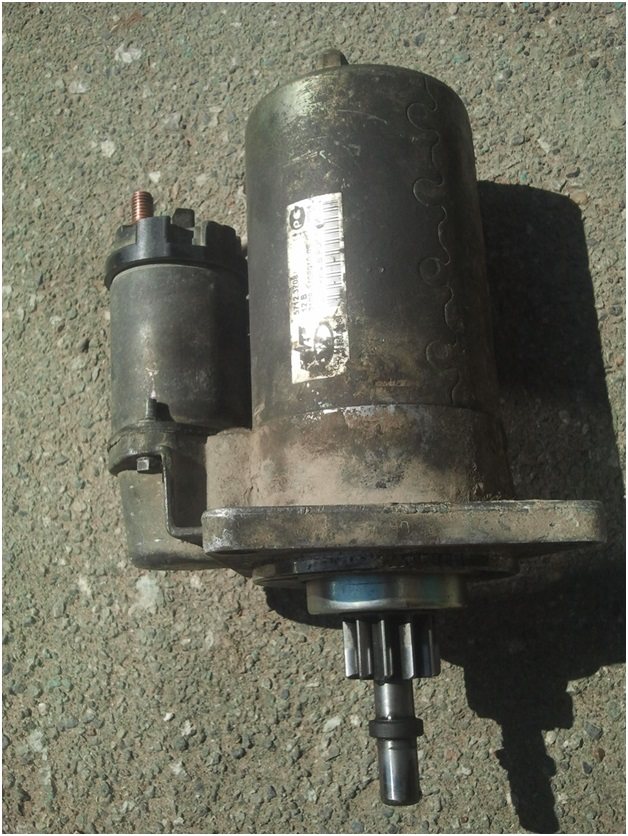

Стартер для ваз 2109

Стартер, без него не запустишь автомобиль, а значит, далеко не уедешь. От его работоспособности зависит успех поездки.Поэтому нужно разобраться, как предотвратить его выход из строя, или же устранить уже имеющейся поломки.Рассмотрим более подробно:

• Тревожные сигналы
• Неисправности

Тревожные сигналы

Стартер является самым высоконагруженным электрическим потребителем в автомобиле. Если при запуске автомобиля появляются посторонний звук, шум, треск, или же становится ясно, что произошли изменения в работе стартера, не откладывая необходимо принять меры.На ВАЗ 2109 проблемы со стартером могут быть разные, некоторые из них можно устранить и своими руками, прочитав, как это делать или просмотрев видео.Вот небольшая инструкция по неисправностям.

Неисправности

Итак:

• Если на ВАЗ 2109 не запускается стартер, для начала нужно сделать элементарную проверку
  1. Проверить, не сел ли аккумулятор (АКБ).
• Проверить предохранитель в блоке предохранителей, отвечающий за стартер.
• Проверить реле, отвечающее за стартер, оно находится в подкапотном пространстве (фото 2).

Меняем реле (Фото 2)

Если все же на ВАЗ 2109 не работает стартер и проблема в другом, необходимо обратится к специалисту.

• На ВАЗ 2109 еле крутит стартер
  1. необходимо убедиться, в норме ли заряд АКБ
• не перетянут ли ремень генератора

Совет! Если проблема в другом, необходимо обратится к специалисту, возможно, изношены втулки стартера или иная причина. Чаще на ВАЗ 2109 плохо крутит стартер по причине износа передней втулки установленной в картере двигателя.

• На ВАЗ 2109 клинит стартер (поворачивая ключ в режим «пуск двигателя», стартер срабатывает на 1-2 секунды, что недостаточно для пуска двигателя и останавливается)
  1. необходимо убедиться, не греются ли клеммы на аккумуляторной батарее, не греется ли плюсовой провод, подходящий до стартера. Если греется, значит, плохой контакт.
• возможно, необходима замена втулок якоря.
• На ВАЗ 2109 залипает стартер, другими словами на ваз 2109 стартер не отключается (отпуская ключ после запуска двигателя, стартер продолжает работать)
  1. Возможно, вышло из строя дополнительное реле стартера (не втягивающее реле).
• Возможнозалипают контакты (пятаки) втягивающего реле стартера.
• Или не исправность в контактной группе замка зажигания — сплавились контакты.
• На ВАЗ 2109 не крутит стартер на морозе (стартер немного проворачивает, но с большим натягом, или же вообще не крутит)
  1. Скорее всего, на морозе химические процессы в аккумуляторе приостановились. Необходимо включить свет на несколько минут это поможет разогнать АКБ.
• Другой вариант предполагает отогрев АКБ в теплом помещении (не стоит делать слишком большой перепад температур, например, ставить в горячую воду)
• Также можно завести автомобиль, кинув питание от другого автомобиля
• Если предыдущие варианты не помогли, необходима замена АКБ
• На ВАЗ 2109 не крутит стартер, щелкает реле (при удерживании ключа в режиме «пуск двигателя», реле само включается и отключается)
  1. Сел аккумулятор

Происходит это, потому что заряда АКБ хватает, чтобы сработало втягивающее реле. При замыкании контактов идет большое потребление тока стартером, но этого тока не хватает для его работы.Напряжение на АКБ падает, и втягивающее реле возвращается в исходное положение. Нагрузки больше нет, снова тока хватает, чтобы сработало втягивающее. Действия повторяются. Итак:

• На ВАЗ 2109 не включается стартер (втягивающее реле включилось, а стартер не включился)
  1. Изношены щетки стартера (фото 3)
• Возможно, стартер сгорел
• заклинил стартер

Совет!Если стартер сгорел, иногда целесообразней купить новый стартер, цена на стартер варьируется от фирмы производителя.

Щетки изношены и не достают до якоря (фото3)

• На ВАЗ 2109 стартер трещит
  1. Сломаны или изношены зубцы венца маховика. (фото 4)
• Изношен бендикс (механизм, входящий в зацепление с маховиком).

В этом месте стартер трещит (Фото 4)

Совет! одной из наиболее частых неисправностей стартера является люфт якоря. Как же устранить люфт якоря стартера ВАЗ 2109. Необходима замена втулок скольжения. Наибольшую сложность для некоторых представляет замена передней втулки находящейся в картере (фото 5). А именно как достать эту втулку?

Решения

Итак:

• Подбираем подходящий метчик, ввертываем его во втулку и вытаскиваем.
• Или же разрубать втулку острым предметом ( отвертка, маленькое зубило, др.)

Втулка в корпусе (фото 5)

На первый взгляд неисправностей стартера очень много, но нет ничего невозможного. То, что сделано руками человека, можно обязательно починить, а имея необходимые знания и навыки, это можно сделать гораздо быстрее и качественнее. Хорошего ремонта.

masteravaza.ru

Где находится масса ВАЗ-21099 инжектор (основная)

Если слабо крутит стартер, или вовсе не запускается двигатель (происходят щелчки при запуске), возникают различные проблемы с электрикой, вполне вероятно, что на автомобиле нет нормальной массы. Устранить такую проблему в целом несложно, но для этого еще нужно знать, где находится масса ВАЗ-21099 инжектор.

Основной массовый (толстый) провод идет от минусовой клеммы аккумулятора на двигатель, более тонкий проводок соединяется с кузовом машины, от этого соединения зависят все потребители энергии в автомобиле. При плохом контакте аккумуляторная батарея перестает нормально заряжаться, чтобы стартер хорошо крутил, следует проверять надежность этих контактов, зачищать металл от окисления. Если из-за большой нагрузки (например, при установке дополнительного оборудования) массовый провод греется, и его явно не хватает, можно «проложить» дополнительную массу практически в любом месте, где обеспечивается хороший контакт двигателя с кузовом. Главное, чтобы этот провод был достаточного сечения.

Выход детали из строя: причины

Бендикс относительно надежен и зачастую не доставляет особых хлопот автолюбителям, но поломку исключать не стоит. Износиться могут шестерня, а также ролики − эти детали испытывают серьезные нагрузки при запуске мотора и при трогании с места автомобиля.

Основные признаки того, что деталь неисправна:

• мотор не запускается − стартер не крутится, тогда как присутствуют щелчки;
• при запущенном силовом агрегате бендикс не разъединяется с маховиком, то есть стартер продолжает крутиться;
• из подкапотного пространства появляется дым с запахом гари;
• при попытке завести мотор слышно жужжание стартера. Двигатель удается запустить лишь после нескольких попыток.

Данные симптомы могут свидетельствовать о том, что необходима замена бендикса на новый.

Где расположен топливный фильтр

Топливный фильтр (ТФ) на ВАЗ-21099i предназначен для очистки бензина от сора, грязи и различных примесей, представляет собой монолитную конструкцию с жестким металлическим корпусом и фильтрующим элементом внутри. Периодичность его замены – через каждые 20-30 тыс. км пройденного пути, также в случае, если автомобиль стал двигаться с рывками, а диагностика показала, что засорился ТФ.

Где расположен топливный фильтр, выяснить несложно, для этого нужно установить авто на смотровую яму или автоподъемник. ТФ размещается на днище кузова, рядом с задней балкой и бензобаком, крепится специальным хомутом, который стягивается болтом и гайкой.

Прежде чем начинать менять фильтр, нужно стравить давление топлива, иначе при откручивании топливных штуцеров под большим напором будет брызгать бензин. Сбросить давление в магистрали можно с помощью специального ниппеля, расположенного в задней части топливной рейки. Перед началом такой операции необходимо подготовить пластиковую тару, в которую следует сливать бензин, потом открутить предохранительный колпачок.

Самостоятельная проверка

Чтобы провести самостоятельную проверку работоспособности втягивающего реле, изначально необходимо проверить сам стартер. Схема довольно проста. Первым делом поверните в ключе зажигания ключ и попробуйте завести машину. Если стартер не работает, вы услышите специфический звук, похожий на щелчок. Это значит, что именно в реле затаилась неисправность.

Не разбирая и не демонтируя стартер, вы можете самостоятельно проверить механизм устройства. Для этого перемкните на задней панели тягового реле два контакта (они имеют вид медных болтов). Если устройство придет в движение (закрутится), то проблема во втягивающем.
