Что делать, если на ваз-2110 не включается вентилятор охлаждения

Диагностика и распространенные причины неполадок системы охлаждения

Замыкание контактов

Одной из основных по распространенности причин данной поломки, является банальное замыкание контактов датчика температуры охлаждающей жидкости. В таком случае при включении зажигания включается вентилятор охлаждения, так как на вентилятор из-за замыкания все время подается электрический ток. Последствием от подобной неисправности может являться, разве что, ускоренная разрядка автомобильного аккумулятора.

Рекомендуем почитать статью на тему: как продлить жизнь аккумулятору автомобиля. В этой статье говорится о причинах короткой жизни АКБ, как ее, собственно, продлить, а также основных признаках неисправности аккумуляторных батарей.

Для диагностики этой неисправности вам следует отсоединить датчик и при помощи омметра измерить сопротивление на его контактах. Если датчик работает нормально, то сопротивление будет крайне высоким (в показаниях одни девятки, что является аналогом «бесконечного» сопротивления). Если сопротивление низкое, то контакты замкнуты, датчик необходимо заменить.

Также к схожим признакам относится замыкание клемм вентилятора на массу, в таком случае он также будет работать постоянно, как только будет включено зажигание. Так как напряжение подается напрямую от аккумулятора.

Малое количество антифриза

Еще одна банальная неполадка — это слишком маленькое количество охлаждающей жидкости. Именно на ее температуру реагирует ДТОЖ. При малом количестве антифриза разогрев жидкости происходит гораздо быстрее, чем прогрев самого двигателя, в результате вентилятор включается слишком рано. Долейте жидкость до необходимого уровня и на всякий случай проверьте, нет ли течи в системе охлаждения.

Термостат и его датчики

На некоторых современных машинах система охлаждения комплектуется термостатами с датчиками, которые регулируют работу системы охлаждения более эффективно. Однако такая конструкция более сложная по своей структуре, чем обычная, и из-за своей сложности подвержена различным неполадкам. Если нарушается работа конкретного датчика, который связан с термостатом. Или система управления охлаждением не получает данных от датчиков термостата, то как правило «уходит в защиту», включая вентилятор на постоянную работу. Проверка этих датчиков, в принципе, схожа с проверкой контактов обычного ДТОЖ. Замеряем сопротивление, и если оно низкое, то датчик следует поменять.

Окисление контактов

Стоит отметить, что ЭБУ также может «уходить в защиту» и в случаях, когда управление вентилятором осуществляется через сам бортовой компьютер. Причиной этого могут быть проблемы с контактами. Как правило, контакты со временем имеют свойство окисляться, что сильно затрудняет передачу сигналов от датчиков к ЭБУ. А если необходимый сигнал совсем не проходит, то в этом случае блок управления принудительно включает вентилятор охлаждения, вне зависимости от температуры двигателя.

Для устранения необходимо лишь прочистить контакты и покрыть их изолирующей смазкой, чтобы не допустить распространение коррозии. Кстати такую процедуру рекомендуется проводить 2 раза в год, чтобы избежать неприятных ситуаций в самый неподходящий момент.

Смотрим видео, причина периодического включения вентилятора на холодном двигателе (автомобиль Мазда 6):

Неполадки в системе кондиционирования

На некоторых автомобилях радиатор кондиционера напрямую связан с системой охлаждения двигателя. И когда происходит засорение радиатора системы кондиционирования, нарушается работа сразу двух систем. Хоть включение вентилятора в этом случае происходит не сразу, однако данная неполадка может привести к куда более серьезным последствиям, в том числе – перегрев двигателя.

Для исправления необходима чистка радиатора, а лучше всего сразу двух. Для более продуктивной работы этих двух взаимосвязанных систем.

Это все что мы хотели сказать по данному вопросу. По сути, это не самая страшная неисправность, однако при длительном игнорировании чревата определенными последствиями. Поэтому затягивать с ремонтом также не стоит, и если при включении зажигания включается вентилятор охлаждения двигателя, рекомендуется тщательно проверить систему охлаждения на наличие неполадок и в скором времени исправить поломку.

Новые статьи

• Почему загорается чек неисправностей двигателя в машине? Основные причины
• Почему дизель не заводится на холодную? Причины плохого запуска дизельного двигателя

Предыдущие статьи

• Реле щелкает, но стартер не крутит — машина не заводится? Причины такого явления
• Причины вибрации в салоне автомобиля на холостом ходу

Назначение и конструкция

Это модуль, предназначенный для включения в бортовую цепь мотора, потребляющего большой ток. Двигатель вентилятора питается электричеством с силой тока в 20-35А, что недопустимо для включения в низковольтную систему управления – расплавится проводка. У Нивы имеется всего три реле, два для левого и правого вентилятора отдельно и одно общее. Каждое устройство имеет свой номер в бортовой сети. Принцип действия и назначение реле актуально для машин всех типов 2004, 2010, 2017 и других годов выпуска.

Охлаждающий винт работает в двух режимах. При нагреве двигателя до 99 градусов Цельсия включается первый вентилятор, после прохождения отметки в 101⁰С, подключается второй. Если система не справляется, моторы переходят на повышенные обороты.

Схема реле вентиляторов

На рисунке представлена цепь питания электровентиляторов системы охлаждения установки. Элементы конструкции представлены под номерами.

• 1/7 – моторы левого и правого вентилятора;
• 2 – дополнительное реле питания;
• 3 – плавкий предохранитель;
• 4 – контроллер питания;
• 5 – вспомогательный резистор;
• 6/8 – главное реле включения правого и левого электромотора соответственно;
• А/С – минусовая/плюсовая клемма АКБ;
• В – на главное реле зажигания.

Порядок действий. Пошаговая инструкция

Если после выполнения очередного пункта проблема уходит, дальнейшие проверки прекращаются.

1. Открыть капот.
2. Дождаться остывания мотора.
3. Выполнить первоначально визуальный осмотр: целостность шлангов, надежность зажимов, отсутствие потеков, трещин.
4. Убедиться в исправности элементов крышки расширителя. Убрать накипь, ржавчину, освободить отверстия, протереть, собрать. Отсутствие заметных повреждений деталей вселяет надежду на работоспособность изделия.

Конструкция клапана элементарная. Крышка содержит пружину. Функционально она предназначена регулировать давление в контуре охлаждения. Горячий двигатель его повышает, холодный — понижает.

Сжимаясь при значении 1,1 атмосферы, пружина сбрасывает избыточное давление, предотвращает разрушение шлангов, бачка. Охлаждаясь, мотор создает эффект разрежения. Бачок начнет сплющиваться. Клапан выравнивает давление.

Крышка закручивается плотно, по резьбе, исключая перекосы. Между ней и корпусом должна остаться щель. Перетянутый клапан не сработает. Испытать срабатывание устройства в дорожных условиях сложно. Проверить возможно заменой на заведомо исправное.

Обследовать элементы электропроводки, добиться надежного соединения

Возможные факторы повреждения электрических цепей:

• вибрация;
• окисление;
• подгорание;
• обрыв, потертости электропроводов;
• старение изоляции, замыкание.

Переключить тестер в режим измерения сопротивления. Вынуть специальным пинцетом, прозвонить плавкую вставку F7, находящуюся в монтажном блоке.

Заменить перегоревший элемент исправным с номиналом 20А. Осмотреть, почистить гнездо. Вставить предохранитель.

Причину выяснить не удалось, защита повторно сработала — искать короткое замыкание.

Отключить штекер вентилятора. Тестером замерить цепь обмоток электромотора. Нулевое сопротивление, обрыв свидетельствуют о необходимости замены электропривода обдува радиатора.

Межвитковые замыкания, вызывающие многократные замены плавких вставок, измерить прибором невозможно.

Проверка датчика

Завести автомобиль. Вытащить разъем датчика температуры охлаждающей жидкости. Заработал вентилятор — датчик требует замены. Зафиксировать отсоединенный провод. Двигаться к близлежащей станции техобслуживания.

Проверка реле

У ног переднего пассажира на полу расположен люк.

Под ним встроена панель с тремя однотипными реле:

• вентиляторной установки;
• бензонасоса;
• зажигания (главное).

Путем замены между собой попытаться запустить обдув. Не срабатывает вентилятор ваз 2110 — перейти к следующему шагу.

Проверить электродвигатель

Измерение обмоток не выявило неисправность. Подать кратковременно напряжение от аккумулятора, используя дополнительные изолированные проводники. Работа вентилятора указывает на неисправность контроллера, не выдающего сигнал на реле.

• Единственно верное решение — включить обдув напрямую, срочно посетить СТО.
• Профилактика поломок системы охлаждения ваз 2110 инжектор 16 клапанов.
• Периодически обследовать составные части охлаждающей системы.
• Контролировать температуру охлаждения по прибору, прислушиваться к работе вентилятора.
• Поддерживать уровень охлаждающей жидкости. Выполнять замену спустя 2 года или 30 000 км.
• Использовать раствор для устранения ржавчины, накипи.
• Признаками изменения свойств охладителя — изменение цвета, увеличение текучести.
• Плотность проверять ареометром.
• Не смешивать охлаждающие жидкости.
• Каждые двенадцать месяцев промывать водой крышку расширительного бачка, проверять ее на стенде манометром.
• Исключать попадания агрессивных жидкостей на электропроводку, обмотки электродвигателей.

Доработки схемы управления пуском вентилятора ваз 2110 инжектор

Бесперебойное функционирование двигателя беспокоит заводских конструкторов, автомехаников, автолюбителей. Народные мастера изменяют конструкцию клапанов, электрическую схему.

Установка трех позиционного тумблера:

• непрерывно включен: на ваз 2110 не срабатывает вентилятор охлаждения;
• постоянно выключен: прогрев двигателя при пуске в холодное время года, автоматическое управление неисправно;
• автоматический режим: управляется контроллером, оборудование исправно, алгоритм выполняется правильно.

При выборе места установки учитывать условия:

• исключить случайное переключение;
• не перепутать с другими органами управления.

Важно помнить при доработках конструкции о безопасности вносимых изменений

Схема блока предохранителей Ваз 2110

Расположение реле Ваз 2110: К1 – реле контроля исправности ламп, К2 – реле очистителя ветрового стекла Ваз 2110, К3 – реле-прерыватель указателей поворота и аварийной сигнализации, К4 – реле включения ближнего света фар, К5 – реле включения дальнего света фар, К6 – дополнительное реле, К7 – реле включения обогрева заднего стекла, К8 – резервное реле, F1 — F20 – плавкие предохранители.

Большинство предохранителей и реле Ваз 2110 находятся в монтажном блоке, расположенном в салоне автомобиля левее и выше педального узла. Номинальный ток предохранителей и защищаемые ими цепи указаны в таблице. При выходе из строя монтажного блока возможна замена печатной платы или припайка проводов взамен перегоревших токоведущих дорожек.

Электросхема соединений монтажного блока Ваз 2110 реле и предохранителей

Наружная цифра в обозначении наконечника провода – номер колодки, внутренняя цифра – условный номер штекера, К1 – К8 – реле.

Для коммутации основных цепей автомобиля служит комбинированный выключатель замок зажигания, состоящий из контактной части и механического противоугонного устройства.

На автомобилях Ваз 2110 с двигателями 2111 и 2112 имеется жгут проводов системы впрыска топлива, устанавливаемый взамен жгута системы зажигания двигателя 2110. Реле и предохранители системы впрыска Ваз 2110 находятся возле контроллера, под консолью панели приборов справа.

Расположение предохранителей по номерам в блоке Ваз 2110

Номер предохранителя Ваз 2110 (номинальный ток)	Защищаемые цепи Ваз 2110
F1 (5 A)	Лампы фонарей освещения номерного знака
Лампы освещения приборов
Контрольная лампа габаритного света
Лампа освещения багажника
Лампа габаритного света левого борта
F2 (7,5 A)	Левая фара (ближний свет)
F3 (10 A)	Левая фара (дальний свет)
F4 (10 A)	Правая противотуманная фара
F5 (30 A)	Электродвигатели стеклоподъемников дверей
F6 (15 A)	Переносная лампа
F7 (20 A)	Электродвигатель вентилятора системы охлаждения двигателя.
Предохранитель звукового сигнала Ваз 2110
F8 (20 A)	Элемент обогрева заднего стекла
F9 (20 A)	Клапан рециркуляции
Очистители и омыватели ветрового заднего стекла и фар 2110
Обмотка реле включения обогрева заднего стекла
F10 (20 A)	Резервный
F11 (5 A)	Лампы габаритного света правого борта
F12 (7,5 A)	Правая фара (ближний свет)
F13 (10 A)	Правая фара (дальний свет).
Контрольная лампа включения дальнего света фар
14 (10 A)	Левая противотуманная фара
F15 (20 A)	Электрообогрев сидений
Блокировка замка багажника
F16 (10 A)	Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) — реле поворотов Ваз 2110
Контрольная лампа аварийной сигнализации
F17 (7,5 A)	Лампа освещения салона
Лампа индивидуальной подсветки
Лампа подсветки выключателя зажигания
Лампы стоп-сигнала
Часы (или маршрутный компьютер)
F18 (25 A)	Лампа освещения вещевого ящика
Контроллер отопителя
Предохранитель прикуривателя Ваз 2110
F19 (10 A)	Блокировка замков дверей
Реле контроля исправности ламп стоп-сигнала и габаритного света
Указатели поворота с контрольными лампами
Лампы света заднего хода
Обмотка возбуждения генератора
Блок индикации бортовой системы контроля
Комбинация приборов Ваз 2110
Часы (или маршрутный компьютер)
F20 (7,5 A)	Лампы задних противотуманных огней

Как снять монтажный блок с Ваз 2110

• Для снятия или установки блока предохранителей и реле Ваз 2110 необходимо отсоединить провод минус от аккумулятора.
• Нажав на выключатель защелки крышки монтажного блока, опускаем крышку с монтажным блоком вниз и крестообразной отверткой отворачиваем саморез крепления защелки затем снимаем защелку

Вынимаем блок реле Ваз 2110 из крышки и переворачиваем его

Отсоединяем колодки с проводами от монтажного блока и вынимаем монтажный блок предохранителей Ваз 2110. Заменить предохранители и реле Ваз 2110 можно, не снимая монтажный блок. Для наглядности эту операцию показываем на демонтированном блоке.

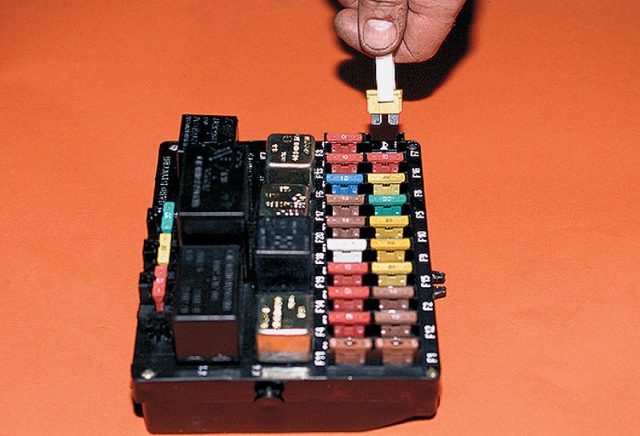

Для замены предохранителей вынимаем щипцы и снимаем ими предохранитель или реле. Устанавливаем монтажный блок предохранителей Ваз 2110 в обратной последовательности снятию.

Принудительное включение вентилятора ВАЗ 2109

Схема включения вентилятора ВАЗ 2109 при помощи реле

Осуществить принудительное включение вентилятора ВАЗ 2109 несложно, нужно только немного поразмыслить и понять принцип работы всей системы.

Необходимость в охлаждении радиатора возникает в те моменты, когда вы двигаетесь по пробкам (причем совершенно не имеет значения, зимой это происходит или летом).

В жаркую погоду, конечно же, перегрев сильнее происходит.

Но при долгом движении в режиме трогания и моментальной остановки тосол в системе охлаждения попросту закипает.

Сегодня рассмотрим причины, по которым не происходит включение вентилятора ВАЗ 2109 в автоматическом режиме, замену термодатчика, а также составим небольшую схему принудительного запуска обдува.

Последний оказывается полезен, так как качество термовыключателей оставляет желать лучшего.

Почему не срабатывает электровентилятор?

Причин не так и много:

1. Сгорела обмотка двигателя.
2. Вышел из строя термовыключатель.
3. Разрушение электропроводки.

Итак, что же делать, если вдруг вентилятор перестал включаться? Первым делом открывайте кран печки, это позволит увеличить круг циркуляции охлаждающей жидкости. Не забудьте включить обдув радиатора печки, чтобы он быстрее охлаждался.

Когда температура начнет немного падать, глушите мотор. Открываете капот и перед вами не очень приятная картина – тосол ушел, половина отсека мокрая. Необходимо произвести доливку жидкости в расширительный бачок. Если дело происходит летом, то можно залить и воду (главное – перед зимой сменить ее на тосол).

Проверьте работоспособность электродвигателя – рассоедините колодку подключения и на нее напрямую подайте питание от АКБ. Крутится пропеллер? Значит, с обмоткой все нормально, устанавливаете колодку на место. За включение вентилятора ВАЗ 2109 на более поздних модификациях отвечает только датчик-выключатель.

И третья причина – обрыв проводов. На датчик вентилятора ВАЗ 2109 идет два провода: непосредственно от вентилятора и масса (кузов). Если ранее проблем не возникало, то пробуйте сделать надежную массу, так как по умолчанию в девятках минусовой провод от датчика вентилятора идет в сторону блока предохранителей и там теряется.

Найдите невдалеке от радиатора место, куда можно подсоединить минусовой провод питания. Вот и все неисправности, которые могут вас подстерегать. Теперь стоит поговорить о полезной кнопке принудительного запуска обдува.

Как правильно установить кнопку включения вентилятора ВАЗ 2109

Варианта два – через реле или при помощи одного лишь выключателя. Схема подключения реле проста – нужно параллельно датчику подсоединить два провода. Они оба должны идти на нормально разомкнутые выводы электромагнитного реле. Такая схема позволяет избежать наличия высокого тока в выключателе.

Два тонких провода необходимо вывести под приборной панелью и соединить с контактами кнопки (или выключателя). Таким образом, в салоне автомобиля установлен орган управления слаботочной обмоткой электромагнитного реле, а все цепи с высоким током находятся под капотом.

И теперь, если датчик вентилятора ВАЗ 2109 выйдет из строя, достаточно только нажать кнопку, чтобы остудить мотор. Для этой цели используется стандартное реле с нормальноразомкнутыми контактами. Аналогичные устанавливаются на свет, приводы электромоторов. Цена его в магазине около 50-70 рублей.

Скажу от себя: после того, как в пробках закипел пару раз, по причине невключения вентилятора, пришлось установить обычный выключатель и реле. К сожалению, ничего, кроме выключателя вентилятора печки с шестерки, не нашлось, поэтому поставил его.

И теперь, как только приближаюсь к затору, просто включаю вентилятор. И выключаю его после остановки. На маневренность и скорость это не влияет.

Даже с учетом, что карбюраторная девятка (холостые 900-930 держит), никаких рывков или попыток заглохнуть не происходит.

А можно использовать кнопки без фиксаторов, для этого необходимо включить в схему управления включением вентилятора ВАЗ 2109 один полупроводниковый диод. Вот только выключение такой системы возможно в случае, если производить разрыв цепи питания второй кнопкой.

Но это мелочи для человека, который более-менее разбирается в электрике. Вот такие полезные мелочи стоит добавить в свой автомобиль, чтобы выход из строя датчика вентилятора ВАЗ 2109 не застал вас врасплох.

о вентиляторе на ВАЗ 2109:

[]https://www.youtube.com/watch?v=wdpTUvxVWFU[/]

Где находится реле вентилятора охлаждения автомобиля ВАЗ-2110

Чтобы двигатель автомобиля находился в пределах своего температурного режима, используют систему охлаждения. Ее главными частями принято считать:

• канал для антифриза в блоке цилиндров;
• патрубок;
• термостат;
• радиатор;
• датчик включения вентилятора охлаждения;
• датчик температуры;
• электродвигатель охлаждения радиатора с крыльчаткой.

При этом два последних пункта приписывают к элементам электрической части. В последующем обнаружение дефектов в системе охлаждения может перегреть двигатель, и, следовательно, обеспечить для машины очень дорогой ремонт.

Как при инжекторном, так и при карбюраторном двигателе применяется ТМ-108 (биметаллический температурный датчик). При этом в карбюраторном моторе он расположен с левой стороны радиатора. Когда нагревается резьбовая часть теплоносителя, изгибается биметаллическая пластина, что приводит к полному замыканию контактов.

При помощи предохранителя напряжение аккумулятора передается на один из контактов электродвигателя, второй в это время соединяется с корпусом и запускает крыльчатку.

Расположение температурного биметаллического датчика ТМ-108 в инжекторах ВАЗ-2110 сосредоточено у термостата, при этом все сигналы подаются блоку управления электронного типа. Сигнал из блока подается непосредственно на реле вентилятора охлаждения, управляемого электродвигателем.

Рассмотрим основные проблемы и поломки реле вентилятора охлаждения авто ВАЗ-2110:

1. Самая распространенная проблема – это невключение вентилятора. Здесь следует обязательно проверить на работоспособность: предохранитель, термостат, датчик и электродвигатель.
2. Следующая проблема совершенно противоположна, когда вентилятор работает в постоянном режиме, без отключения. Здесь необходимо определить поломку и осуществить замену одной из следующих частей: контакты датчика, лампу проверки двигателя, а также стоит проверить, не зажато ли реле в замкнутом состоянии.
3. Включение реле охлаждения, когда антифриз уже закипает. Чаще всего такое происходит при неисправности клапана в крышке радиатора.

Самостоятельно вполне можно очень легко осуществить проверку срабатывания прибора. Здесь потребуется мультиметр и термометр. Отключите электрический разъем и ключом выкрутите датчик. В целях безопасности дождитесь, пока двигатель остынет, и только потом снимайте прибор, в противном случае ожоги вам гарантированы. Заранее не забудьте слить антифриз. После проверки, собирая механизм, лучше сразу поставить новую уплотнительную медную шайбу, к тому же слишком сильно затягивать ее не стоит.

Производители на торце гравировкой указывают температурный режим, который должен быть соблюден и колеблется он от 92 до 95 градусов. Проверяется она достаточно легко, для этого подсоединяется мультиметр на проверку сопротивления, а резьбовая часть опускается в сосуд с водой. Воду в этот момент необходимо начинать подогревать и зафиксировать момент включения и, соответственно, отключения при ее остывании. По стандарту температура включения составляет 92 градуса, отключение – 87 градусов. Если отклонения гораздо сильнее, то прибор необходимо заменить.

Чтобы процесс охлаждения происходил качественнее, на ВАЗ-2110 устанавливают два вентилятора – перед радиатором и после него. Но стоит учесть, что при параллельном включении электродвигателей возникает острая необходимость заменить проводку, поскольку потребляемый ток в нем будет вырастать до 40 ампер. Не забывайте контролировать температуру двигателя автомобиля. При его перегреве может закипеть антифриз, деформироваться головка блока цилиндров, а распределительный вал порой начинает давать сбои.

Схема электрооборудования ВАЗ-2106 (новая)

Общая схема электрооборудования ВАЗ 2106 / 21061 / 21063 / 21065 выпуска 1988 – 2001г.

1 — передние фонари;
2 — боковые указатели поворота;
3 — аккумуляторная батарея;
4 — реле лампы сигнализатора заряда аккумуляторной батареи;
5 – реле включения ближнего света фар;
6 — реле включения дальнего света фар;
7 – стартер;
8 – генератор;
9 – наружные фары;
10 – внутренние фары;
11 – датчик включения электродвигателя вентилятора;
12 — электродвигатель вентилятора системы охлаждения двигателя;
13 – звуковой сигнал;
14 – катушка зажигания;
15 – распределитель зажигания;
16 – свечи зажигания;
17 — электромагнитный клапан карбюратора;
18 – датчик указателя температуры охлаждающей жидкости;
19 – подкапотная лампа;
20 – выключатель света заднего хода;
21 – датчик указателя давления масла;
22 – датчик сигнализатора недостаточного давления масла;
23 – датчик сигнализатора недостаточного уровня тормозной жидкости;
24 — моторедуктор очистителя ветрового стекла;
25 – коммутатор*;
26 — электродвигатель омывателя ветрового стекла;
27 – реле включения электродвигателя вентилятора**;
28 – регулятор напряжения;
29 – реле-прерыватель очистителя ветрового стекла;
30 – дополнительный блок предохранителей;
31 – основной блок предохранителей;
32 – реле-прерыватель аварийной сигнализации и указателей поворота;
33 – реле включения обогрева заднего стекла***;
34 – выключатель стоп-сигнала;
35 – штепсельная розетка для переносной лампы****;
36 – добавочный резистор электродвигателя отопителя;
37 – электродвигатель отопителя;
38 – переключатель электродвигателя отопителя;
39 – часы;
40 – лампа освещения вещевого ящика;
41 – прикуриватель;
42 – выключатель аварийной сигнализации;
43 – регулятор освещения приборов;
44 – лампа сигнализатора уровня тормозной жидкости;
45 – трехрычажный переключатель;
46 – выключатель зажигания;
47 – выключатель обогрева заднего стекла***;
48 – выключатель заднего противотуманного фонаря;
49 – выключатель наружного освещения;
50 – выключатели плафонов, расположенные в стойках передних дверей;
51 – моторедукторы электростеклоподъемников передних дверей***;
52 – выключатели плафонов, расположенные в стойках задних дверей;
53 – выключатель контрольной лампы стояночного тормоза;
54 – плафоны освещения салона;
55 – указатель уровня топлива с сигнализатором резерва;
56 – указатель температуры охлаждающей жидкости;
57 – указатель давления масла с сигнализатором недостаточного давления;
58 – тахометр;
59 – лампа сигнализатора стояночного тормоза;
60 – лампа сигнализатора заряда аккумуляторной батареи;
61 – лампа сигнализатора воздушной заслонки карбюратора;
62 – контрольная лампа габаритного света;
63 – лампа сигнализатора указателей поворота;
64 – лампа сигнализатора дальнего света фар;
65 – спидометр VAZ-2106;
66 – выключатель сигнализатора воздушной заслонки карбюратора;
67 – переключатель электростеклоподъемника левой передней двери***;
68 – реле включения электростеклоподъемников передних дверей***;
69 – переключатель электростеклоподъемника правой передней двери***;
70 – задние фонари;
71 – фонари освещения номерного знака;
72 – датчик указателя уровня и резерва топлива;
73 – колодки, подключаемые к элементу обогрева заднего стекла***;
74 – лампа освещения багажника;
75 – задний противотуманный фонарь.

Порядок условной нумерации штекеров в колодках:

а – коммутатора;
б – датчика-распределителя зажигания;
в – очистителя ветрового стекла и реле прерывателя очистителя ветрового стекла;
г – реле прерывателя аварийной сигнализации и указателей поворота;
д – трехрычажного переключателя.

* Устанавливается в случае применения на автомобиле бесконтактной системы зажигания. При этом должен устанавливаться датчик-распределитель зажигания типа 38.3706 и катушка зажигания типа 27.3705 или 027.3705.
** С 2000 г. не устанавливается и электродвигатель 12 включается непосредственно датчиком-выключателем 11. При этом вместо применявшегося ранее датчика температуры 11 типа ТМ-108 применяется датчик-выключатель 661.3710.
*** Устанавливается на части автомобилей.
**** С 2000 г. не устанавливается.

Электросхема ВАЗ-2106 карбюратор — полный вид:

Таблица внешних соединений и разъемов монтажного блока ВАЗ-2110 .

Ко­лодка	№	Цвет	Электрические цепи
Ш1	1	ЖЧ	противотуманная фара (левая)
2	ГП	двигатель блокировки замка багажника, подогрев сидений
3	Р	реле блокировки дверей
4	О	реле электростеклоподъемников
5	ЖП	реле противотуманных фар
6	Ж	противотуманная фара (правая)
7	ГЧ	реле электростеклоподъемников
8	—	резерв
Ш2	1	—	резерв
2	—	резерв
3	—	резерв
4	Ч	масса » — «
5	ЖП	габарит (левый задний)
6	БЧ	переключатель наружного освещения
7	—	резерв
8	ЖЧ	лампы освещения номерного знака, выкл. освещения приборов
9	КП	габарит (правый задний)
10	К	габарит (правый)
11	ЖГ	эл. двигатель очистителя ветрового стекла, переключатель очисти­теля и омывателя ветрового стекла.
12	З	переключатель наружного освещения
13	ОБ	выключатель противотуманных фар
14	ЧП	выключатель аварийной сигнализации
15	—	резерв
16	ГП	замок зажигания (кл. 15), подрулевой переключатель
17	Р	переключатель очистителя и омывателя ветрового стекла
18	СП	подрулевой переключатель света фар
19	—	резерв
20	—	резерв
21	Ж	габарит (левый)
Ш3	1	СЧ	ближний свет (левый фонарь)
2	—	резерв
3	С	ближний свет (правый фонарь)
4	Р	генератор (кл. 30)
5	К	генератор (кл. 30)
6	К	генератор (кл. 30)
Ш4	1	ПЗ	бортовая система индикации
2	ГО	выключатель аварийной сигнализации
3	ПЧ	выключатель аварийной сигнализации
4	Ч	масса » — «
5	ПГ	штекер переносной лампы
6	ЗП	выключатель обогрева заднего стекла, лампа обогрева заднего стекла
7	—	резерв
8	—	резерв
9	—	резерв
10	ЖЗ	подрулевой переключатель омывателя и очистителя ветрового стекла
11	Б	эл. двигатель очистителя ветрового стекла
12	ЧБ	подрулевой переключатель омывателя и очистителя ветрового стекла
13	ГБ	подрулевой переключатель, лампа замка зажигания
14	БП	лампы стоп- сигналов, часы, лампа освещения салона
15	П	фонари стоп-сигналов
16	РП	выкл. стоп-сигналов
17	О	генератор (кл.30)
Ш5	1	ЗЧ	дальний свет (левый фонарь)
2	СП	элемент обогрева заднего стекла
3	Г	контроллер отопителя, лампа освещения вещевого ящика
4	З	дальний свет (правый фонарь)
5	ЖГ	Двигатель очистителя ветрового стекла, клапан рециркуляции САУО
6	ПБ	эл. вентилятор охлаждения, звуковой сигнал
