Про реле зарядки ваз 2107

Причины отказа генератора ВАЗ 2107

Генератор на «семёрке» выходит из строя нечасто, но поломки всё же случаются. Поэтому о том, как проявляются неисправности, стоит знать более подробно.

Пробой или обрыв обмотки

От исправности катушек генератора напрямую зависит его работоспособность. С катушками может произойти обрыв и замыкание витков, пробой на корпус. При обрыве обмотки ротора заряд АКБ будет отсутствовать, о чём скажет светящаяся лампочка заряда аккумулятора на приборной панели. Если проблема кроется в замыкании катушки на корпус, то такая неисправность в основном возникает в местах выхода концов обмоток к контактным кольцам. Замыкание статора возникает из-за нарушения изоляции проводов. В этой ситуации генератор будет сильно греться и не сможет обеспечить полноценный заряд батареи. Если же статорные катушки замыкают на корпус, генератор будет гудеть, греться, а мощность снизится.

Повреждение изоляции проводов может привести к короткому замыканию

Износ щёток

Щётки генератора обеспечивают подачу напряжения на обмотку возбуждения. Их неисправность приводит к нестабильному заряду или его полному отсутствию. При неисправности щёток:

  • потребители часто отключаются по непонятным причинам;
  • световые приборы работают тускло и мигают;
  • напряжение бортовой сети резко снижается;
  • АКБ быстро разряжается.

Реле-регулятор

Если после запуска двигателя на клеммах аккумулятора напряжении ниже 13 В или значительно выше 14 В, то неисправность может быть вызвана неполадками регулятора напряжения. Выход из строя этого устройства может значительно сократить срок службы аккумулятора. Если после ночной стоянки стартёр не крутит или на самой батарее вы заметили белые подтёки, то самое время провести диагностику реле-регулятора.

Если на клеммах аккумулятора при работающем двигателе напряжение превышает 15 В, то проблема кроется в регуляторе напряжения

В этом устройстве возможны такие неполадки:

  • ненадёжный контакт со щётками;
  • пробой элементов;
  • внутренний обрыв цепи.

Заряд может отсутствовать по причине износа или зависания щёток, что связано с усадкой пружин при длительной эксплуатации.

Пробой диодов

Выходу диодного моста из строя могут предшествовать:

  • попадание влаги внутрь генератора;
  • грязь и масло;
  • «прикуривание машины» при полном разряде АКБ и неправильном подключении проводов.

Подшипники

На генераторе ВАЗ 2107 установлено 2 шариковых подшипника, которые обеспечивают свободное вращение ротора. Иногда генератор может издавать нехарактерные для его работы звуки, например, гул или посторонний шум. Разборка генератора и смазка подшипников может устранить проблему лишь временно. Поэтому лучше всего детали заменить. Если они выработали свой ресурс, то генератор будет издавать гудящий звук. Затягивать с ремонтом не стоит, поскольку велика вероятность заклинивания узла и остановки ротора. Подшипники могут разбиваться и гудеть из-за отсутствия смазки, большого износа или низкого качества изготовления.

Видео: как шумят подшипники генератора

Любую неисправность генератора ВАЗовской «семёрки» вполне возможно устранить своими руками. Чтобы выявить проблему, необязательно иметь специальное оборудование, владеть знаниями и навыками работы с электрооснащением автомобиля, хотя лишними они не будут. Для проверки генератора будет достаточно цифрового мультиметра или лампочки на 12 В.

Схема блока предохранителей и реле ВАЗ 2107 нового образца. Видео

В новом исполнении блок предохранителей и реле по надёжности и качеству выполнен с учётом современных технологий:

  1. На смену цилиндрическим предохранителям пришли плавкие вставки со штыревым контактом, которые располагают на плате блока в два ряда.
  2. На корпусе предохранителя нанесена величина нагрузки. Корпус плавкой вставки прозрачный и в случае перегорания контакта предохранителя будет виден разрыв контакта.
  3. Для обслуживания, замены применяют специальный пластмассовый съёмник, который закреплён на корпусе монтажного блока. Или берут обычные пассатижи для выемки предохранителя из гнезда блока.

Эксплуатация, модификации и замена регулятора напряжения на ВАЗ 2114

Штатные регуляторы напряжения для ВАЗ 2114 обладают особенностью, которая связана с тем, что он выполнен в сборе со щеткодержателем. При том что эти два устройства выполняют разные функции, они собраны в неразъемный прибор и при выходе из строя одного из них, снимать приходится весь комплект.

Сигналом для проверки и замены РН может послужить низкое напряжение бортовой сети ВАЗ 2114 или падение уровня освещенности фарами. Определить это возможно, наблюдая за емкостью бортового аккумулятора. При падении напряжения выдаваемого генератором АКБ плохо заряжается и емкость батареи падает. Если при контроле РН на холодном двигателе напряжение значительно ниже 14,6 В, то регулятор требуется заменить.

В то же время, если РН находится в исправном состоянии, а при проверке щеточного узла установлено, что щетки износились или подгорели, то менять придется весь комплект в сборе. Делать это нужно если они выступают из щеткодержателя менее чем на 5 мм.

Замена регулятора напряжения ВАЗ 2114 возможна своими руками. Это процесс относительно несложный, но требует аккуратного подхода.

Расположение регулятора напряжения на генераторе ВАЗ 2114

Туда, где находится регулятор напряжения на ВАЗ 2114 доступ открытый  и ничего не мешает производить работы. Размещается РН под пластиковой крышкой генератора, которая закрывает всю контактную группу этого электроагрегата.

Перед началом работы необходимо отсоединить контактные провода от аккумулятора.

  • Затем надо найти контактный привод с колодкой, которая одевается на вывод генератора «D». Эту колодку требуется отсоединить.
  • Снять защитный резиновый колпачок с вывода «+». Ключом на «13» открутить гайку, которая закрепляет на контактной шпильке внешние провода и снять их со шпильки.
  • Отщелкнув три зажима по сторонам пластиковой крышки, снять ее. Надо помогать при этом плоской отверткой отжать ее края по окружности от площади соприкосновения с корпусом генератора.
  • Регулятор напряжения закрепляется двумя винтами. С помощью крестовой отвертки их требуется выкрутить.
  • Отключить колодку проводов, подходящих к РН и вытащить корпус регулятора вместе со щетками.
  • Установка нового РН выполняется в обратном порядке. При этом необходимо хорошо зачистить все контакты и проконтролировать плотность их закрепления, в противном случае показатели этого прибора могут быть неправильными.

Помимо штатных регуляторов допускается применение других устройств, которые поддерживают заданные характеристики. К таким приборам относятся термооптимизированный РН «РЕНАТО» и трехуровневый регулятор напряжения.

  1. РН «РЕНАТО» регулирует зарядку в пределах напряжения 13,6 — 14,7 В, в зависимости от того какая поддерживается температура электролита в АКБ. Термодатчик устанавливается на аккумуляторной батарее и соединяется проводом с РН. Продается в комплекте с регулятором.
  2. Трехуровневый РН предназначен для того, чтобы продлить срок службы АКБ. Кроме того он обеспечивает оптимальное напряжение генератора в разных условиях работы и соответственно более эффективную работу светотехнического оборудования и отопительной системы машины.

Трехуровневый регулятор напряжения для ВАЗ 2114

Конструкция этого прибора включает в себя трехпозиционный переключатель, имеющий несколько положений и соответственно режимов:

  • в положении минимум, обозначенным как «min», поддерживается напряжение 13,6 В. Это положение предусмотрено для работы в сложных условиях — при высокой температуре воздуха, более плюс 20 градусов, длительном движении «в гору» или в пробках;
  • в среднем положении переключателя, обозначенном «norm», напряжение соответствует 14,2 В. Этот режим предусматривает работу генератора при прогретом двигателе и температуре окружающего воздуха от нуля до плюс двадцати градусов;
  • при установке переключателя на «max» РН поддерживает напряжение в пределах 14,6 — 14,7 В. Такой режим требуется при холодном запуске, работе двигателя в условиях низких температур и при полной нагрузке от включенных потребителей.

Трехуровневый РН заводского изготовления устанавливается без особых сложностей. На место старого регулятора вставляется новый щеткодержатель, проводка от него пропускается через пластиковую крышку генератора. Новый прибор крепится на корпус моторного отсека в любом удобном месте и обеспечивается надежный контакт на «массу». Провод соединяющий сам прибор и щетки должен быть изолирован от высоковольтных проводов и корпуса машины. Более подробно о том как устанавливается 3-х уровневый регулятор мы предлагаем посмотреть видео:

https://youtube.com/watch?v=lnpkuDLN8IY

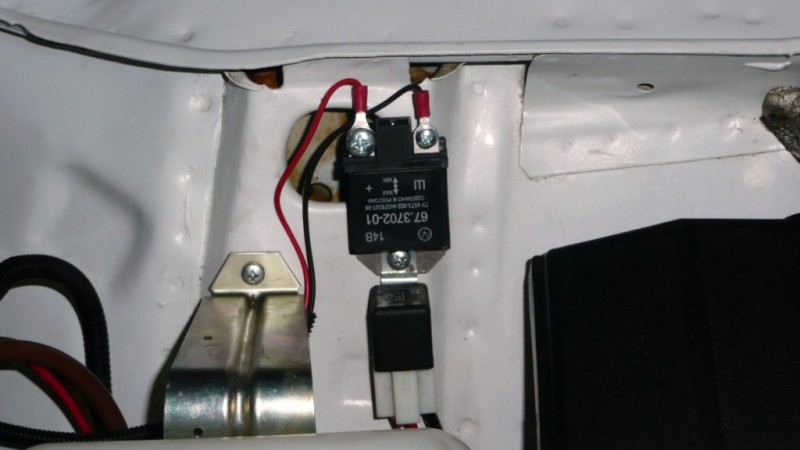

Как устроено реле

Данное устройство на ВАЗ-2107 (как карбюратор, так и инжектор) расположено в том же корпусе, что и щеточный механизм.

Его основное предназначение – стабилизировать выходящее из генератора напряжение. Еще не так давно в магазинах продавались реле, выполненные в форме электронной платы. Недостаток его был один – сравнительно непродолжительный срок службы. Такие устройства не подлежали разборке и просто менялись на исправные при поломке.

Современные аналоги немного меньше по размеру, и в них использован полупроводник. Старого типа реле уже не найти. Новый вариант ничем не уступает ему функционально и также способен надежно регулировать напряжение в диапазоне от 13,2 вольт до 14,8. Превышения последнего значения при замерах тестером на аккумуляторе со всей очевидностью свидетельствует о поломке реле.

Монтажный блок предохранителей на ВАЗ 2107

Монтажный блок является важным элементом электрической схемы, так как именно в нем собраны некоторые элементы управления электрооборудованием автомобиля марки ВАЗ 2107, и большинство плавких предохранителей, защищающих основные электрические цепи от короткого замыкания и перегрузки. Располагается он в подкапотном пространстве с левой стороны, непосредственно на металлической перегородке между отсеком двигателя и кабиной. Следовательно, замена перегоревшей вставки требует остановки автомобиля.

На фото представлена схема расположения всех элементов монтажного блока: реле управления электрическими и электронными элементами; предохранителей. Следует отметить, что в ВАЗ 2107 используются предохранители стандартных номиналов, различающихся по цвету: номинал 7,5А обозначен коричневым цветом; 10А отличается красным; 15А синего цвета; 20А изготавливают желтого цвета. Благодаря цветовой маркировке замена плавких предохранителей значительно облегчается. Схема элементов монтажного блока

  1. Управление обогревателем заднего стекла.
  2. Управление электроочистителями и двигателем омывателя фар (при их наличии).
  3. Управление звуковых сигналов (вместо реле установлена заглушка).
  4. Разъем для установки реле управления электродвигателем вентилятора, предназначенного для охлаждения радиатора (в новых моделях ВАЗ 2107 не используется).
  5. Управление электролапами дальнего света фар.
  6. Управление электролампами ближнего света.

Кроме этого, внутри монтажного блока содержатся специальные пинцеты, при помощи которых производится замена реле и предохранителей. Очень удобно иметь их под рукой, рядом с заменяемыми деталями. Остальное пространство занимают защитные плавкие вставки, обозначенные на фото цифрами от 1 до 17, с буквой F впереди. Ниже приведена схема плавких предохранителей монтажного блока и перечень защищаемых ими цепей. Она справедлива и для монтажного блока старого образца. Благодаря новой конструкции реле, их замена так же не составляет особого труда.

Что защищает Номинальный ток
1 Защищает цепи: ламп в фонарях заднего хода; вентилятора печки; обогревателя (контрольная лампа включения и реле управления), насоса омывателя и дворника заднего стекла. 10
2 Защита дворников лобового стекла. 10
3 В резерве
4 В резерве
5 Электронагреватель заднего стекла. 20
6 Цепи прикуривателя, разъема включения переносной лампы, часов на приборной панели. 10
7 Предохранитель вентилятора системы охлаждения и сигнала. 20
8 Цепи управления поворотников в режиме «аварийки». 10
9 Защита цепей «противотуманок» и реле напряжения генератора для ряда моделей ВАЗ. 10
10 Контрольные лампы приборной панели. 10
11 Цепи включения ламп «стопов». 10
12 Цепи правой фары дальнего света. 10
13 Защита левой фары дальнего света и контрольной лампы. 10
14 Защита цепей габаритного света фар (передний левый и задний правый), освещения заднего номера, лампы освещения моторного отсека. 10
15 Защита цепей габаритного света фар (передний правый и задний левый), освещения разъема прикуривателя, бардачка. 10
16 Правая лампа ближнего света фар. 10
17 Левая лампа ближнего света фар. 10

Схема подключения разъемов монтажного блока с указанием номеров предохранителей, расцветки проводов и другой полезной информации, приведена на следующем рисунке:

Преимущество новых предохранителей, используемых в автомобиле ВАЗ 2107 инжектор в том, что в отличие от аналогичных вставок старого образца, они не страдают пропаданием контакта из-за ослабления разъема. Состояние плавкой вставки хорошо просматривается через окошко в верхней части предохранителя. Замена предохранителей осуществляется при помощи специального пинцета, о котором упоминалось выше. Если же его нет, замена выполняется с применением небольших пассатижей, так как вручную вытянуть их крайне проблематично.

Схема расположения элементов монтажного блока старого образца имеет следующий вид:

Эта схема позволит легко разобраться с подключением тех или иных элементов ВАЗ 2107, даже не имея специальных навыков. В центре схемы изображен монтажный блок, от которого подключены все остальные элементы. Следует отметить, что для автомобилей старого образца принципиальная схема несколько отличается.

Во избежание неприятных ситуаций, связанных с перегоранием предохранителей в дороге, настоятельно рекомендуется возить с собой запасной комплект. Автолюбители знают, что автомобили ВАЗ 2107, как, впрочем, и другие, более ранние модели, страдают необоснованным перегоранием плавких защитных вставок.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Ремонт реле регулятора напряжения на Ваз 2107

Обычно о том, что в автомобиле ВАЗ 2107 есть регулятор напряжения вспоминают тогда, когда возникает проблема с зарядкой аккумулятора. Если быть совсем точным в определениях, то реле напряжения приходит на ум сразу, как только оказывается, что, несмотря на наличие зарядки, аккумулятор практически полностью разряжен. Рассмотрим подробнее, для чего же нужен регулятор напряжения в автомобиле ВАЗ 2107.

Не вдаваясь в тонкости электроники, регулятор напряжения предназначен для регулировки напряжения на выходе генератора в зависимости от режима работы двигателя. Вполне естественно, что при изменении оборотов изменяется и уровень напряжения. А если оно падает до 12 вольт и ниже, аккумулятор перестает заряжаться.

Следовательно, при появлении подозрений на наличие неисправности в системе зарядки ВАЗ 2107, необходимо в первую очередь проверить напряжение на клеммах аккумулятора. Это можно сделать при помощи обычного вольтметра или мультиметра (тестера). В нормальном режиме напряжение должно составлять примерно 13-14 вольт

Если же оно падает ниже 13, следует обратить внимание на реле, возможно потребуется его замена

В зависимости от типа используемого в автомобиле генератора, регулятор бывает внутренний трехуровневый и наружный. Внутренний является встроенным в генератор и обычно используется в автомобилях ВАЗ 2105 и 2107, наружный же применяется в более ранних моделях классики и находится в подкапотном пространстве на левой арке.

Исходя из типа регулятора, его замена имеет свои особенности. Замена наружного регулятора не составляет никаких проблем. При помощи ключа на 8 откручивают две гайки крепления и отсоединяют провода от клемм 15 и 67. Новое реле устанавливают в обратной последовательности. Проверив правильность подключения проводов к клеммам регулятора, и наличие надежного контакта его корпуса на массу, можно заводить двигатель и повторно мерять напряжение, чтобы убедиться в устранении неисправности.

Внутренний трехуровневый менять несколько сложнее из-за ограниченности доступа к генератору. Но, несмотря на это, задача вполне выполнима даже без его снятия. Замена регулятора, как и в случае с наружным, сводится к отсоединению проводов и выкручивании, при помощи крестообразной отвертки, двух винтов крепления. После этого реле вынимается из корпуса генератора. Установка нового регулятора происходит в обратной последовательности. После сборки проверяется уровень напряжения.

Следует отметить, что не всегда замена регулятора происходите по причине выхода его со строя. В последнее время все чаще автолюбители прибегают к замене генератора вместе с реле со старого образца на новый. Такого рода тюнинг становится возможным благодаря полной взаимозаменяемости обеих моделей. Причиной, побуждающей владельцев автомобилей на такой шаг, является высокая эффективность, которой отличается трехуровневый регулятор от стандартного.

Реле нового образца обеспечивают требуемый уровень напряжения в автоматическом режиме. Плюс к этому, оно имеет более широкий, по сравнению со штатным, диапазон регулировки, благодаря чему аккумулятор получает оптимальный заряд. При таких условиях срок службы аккумуляторной батареи значительно увеличивается. На принципиальной схеме электрических цепей ВАЗ 2107, приведенной ниже, реле обозначено цифрой 7.

Отличие схем подключения генераторов.

Схема зарядки ваз 2107 отличается в зависимости от года выпуска автомобиля, но не значительно. Отличие заключается в наличие или отсутствии контрольной лампы заряда на панели приборов,способа её подключения, и наличие или отсутствии вольтметра. Но это касается только карбюраторных автомобилей. На автомобилях с инжекторным двигателем схема не меняется и точно такая же как на первых машинах.

Схема зарядки до 1986 года.

Рассмотрим схема зарядки ваз 2107 с контрольной лампой, которая работает через реле. Она применялась на автомобилях до 1986 года выпуска . Характеризует эту схему наличие контрольной лампы заряда аккумуляторной батареи.

При включении зажигания плюс от замка через предохранитель №10 «Панель приборов, указатели поворотов» поступает на реле контрольной лампы заряда аккумуляторной батареи к контакту и выводу катушки. Второй вывод катушки соединён с центральным выводом статера, где соеденены все три обмотки. Контакты реле постоянно замкнутые, контрольная лампа загорается. При работе двигателя, когда генератор начинает вырабатывать ток, на обмотках появляется переменное напряжение порядка 7В. Через катушку реле начинает протекать ток и якорь притягивается, размыкая контакты.

На вывод генератора №15 при этом через предохранитель №9 поступает ток. Через регулятор напряжения щётки получает питание обмотка возбуждения.

Схема подключения после 1996 года (карбюраторный двигатель).

Схема зарядки ваз 2107 отличается от предыдущей только отсутствием реле контрольной лампы. Возбуждение при этом происходит так же как и в предыдущем случае. Наличие и уровень заряда при этом определяется по вольтметру на панели приборов.

Схема зарядки на инжекторных двигателях.

Эта схема такая же как и на других моделях ВАЗа. Отличие от предыдущих в способе возбуждения и контроля исправности генератора. Контроль осуществляется при помощи контрольной лампы и вольтметра на панели приборов. Через лампу зарядки, также осуществляется первоначальное возбуждение генератора в момент начала работы. В процессе работы генератор работает автономно, то есть возбуждение идёт непосредственно с вывода 30 генератора.

При включении зажигания питание через предохранитель №10 поступает на лампу зарядки в панели приборов. Затем через монтажный блок на вывод 61 генератора. Получает питание регулятор напряжения через три дополнительные диода, а через него обмотка возбуждения генератора. При этом контрольная лампа загорит. Когда генератор начнёт работать на обкладках выпрямительного моста появится напряжение выше напряжения аккумуляторной батареи. При этом контрольная лампа потухнет, так как напряжение со стороны лампы на дополнительных диодах будет ниже чем со стороны статорной обмотки и диоды закроются. Если при работе генератора контрольная лампа горит в пол накала, то пробит один или несколько дополнительных диодов.

Самая основная функция генератора – зарядка батареи аккумулятора и питание электрического оборудования двигателя.

Генератор – механизм, который превращает механическую энергию в электрическую. Генератор имеет вал, на который насажен шкив, через который и получает вращения от коленчатого вала двигателя.

Интерактивное изображение схемы генератора. Работает при наведении курсора мышки

Автомобильный генератор используют для питания электропотребителей, таких как: система зажигания, бортовой компьютер, автомобильная светотехника, система диагностики, а также есть возможность заряжать автомобильный аккумулятор. Мощность генератора легкового автомобиля составляет приблизительно 1 кВт. Автомобильные генераторы достаточно надежные в работе, потому что обеспечивают бесперебойную работу множеству приборов в автомобиле, а поэтому и требования к ним соответствующие.

Плюсы от установки трехуровневого регулятора

Трехуровневый регулятор напряжения на ВАЗ 2107 способен поддерживать постоянное напряжение, выдаваемое генератором в автомобильную сеть. Посредством такого изделия удается сберечь и повысить ресурс АКБ. Помимо регулирования напряжения, трехпозиционные регуляторы способны поддерживать ток в определенном диапазоне.

К ряду основных преимуществ рассматриваемого устройства относятся:

  • Основная плата устройства располагается не в самом генераторе, а вдали от него, что способствует меньшему нагреванию изделия, а также продлению срока службы.
  • Возможность регулирования уровня напряжения вручную благодаря специальному переключателю. Работает устройство от переключателя.
  • Значительно выше уровень заряда, в отличие от штатных изделий.

Проблем с пуском двигателя, особенно в морозные дни, когда стартеру очень сложно запустить мотор, можно избежать путем замены стандартного устройства на трехпозиционный. Большие нагрузки электрической цепи в автомобиле, такие как фары, печка, обогрев стекла, могут способствовать разрядке АКБ, даже при условии работающего двигателя и исправности штатного изделия.

Виды реле регуляторов бывают простыми, трехуровневыми и с термокомпенсацией. В щеточном отделе стандартно установленного генератора семерки в большинстве случаев установлен вариант с термокомпенсацией. Но, как показывает практика, в плане терморегулирования, эти регуляторы в большинстве своем является малоэффективными. В последнее время среди водителей ВАЗ 2107 и других моделей Лада, трехуровневый тип набирает все большую популярность. Владельцы авто, установившие такой регулятор, в подавляющем большинстве признают его более эффективным, нежели штатный.

Характеристики устройства «Энергомаш» для ВАЗ 2107

Регулятор напряжения «Энергомаш» для ВАЗ 2107 оснащается тремя диодами типа «25С» и переключателем режимов. С их помощью и осуществляется трехступенчатое изменение напряжения. Трехуровневый балансир еще называют инжектором тока, так как устройство способно поддерживать его на уровне до 6А. Основной функционал трехуровневого регулятора напряжения для ВАЗ 2107 модели «Энергомаш» основывается на изменении силы тока от генератора, повышая тем самым напряжение бортовой цепи до 13,6-14,7 В.

Первый режим работы предусматривает поддержание напряжения на выходе генератора в 13,6 Вольт. Переключатель следует устанавливать в таком положении, когда температура окружающей среды составляет от +20 градусов и выше. Переключатель в нейтральном положении следует ставить при температурных значениях от 0 до +20 градусов. И в третьем положении генератор будет выдавать напряжение 14,7 В, когда температура воздуха составляет от 0 до -20 градусов.

Важно знать! Модель «Энергомаш» обойдется примерно в 350 рублей

Меняем щеточный узел

Замена стандартного изделия на ВАЗ-2107

Подключение трехпозиционного регулятора, а точнее, смена штатного изделия, не представляет собой никаких трудностей. После приобретения изделия следует выполнить следующие действия:

  1. Первоначально требуется снять защитную крышку генератора. Не забудьте отсоединить клемму «минус» от АКБ.
  2. Штатная деталь извлекается путем вывинчивания двух болтов под отвертку или ключ на «6», что зависит от того, какой генератор ВАЗ установлен на автомобиле. Необходимо снять также и клемму.
  3. После этого сравниваем штатное устройство с трехуровневым. Щетки и крепления должны быть идентичной конструкции, в противном случае, потребуется заменить изделие.
  4. Устанавливается новое изделие на место штатной «таблетки», после чего фиксируется крепежными элементами (болтами).
  5. Корпус изделия следует закрепить на «массу» автомобиля в любом удобном месте(на фото ниже). Сделать это не сложно, так как провод достаточно длинный.

После установки такого изделия владелец автомобиля ВАЗ-2107 сможет навсегда забыть о постоянных проблемах с подсевшим аккумулятором, так как новый регулятор будет более стабильно его подзаряжать при определенных температурных условиях.

Устранение неисправностей

Контрольная лампа и датчик (бортовой вольтметр) показывают наличие заряда, а аккумулятор сел, но проверка мультиметром показывает на клеммах АКБ нормальное напряжение 13,6-14,2 В. При включении большой нагрузки (например, дальнего света фар) стрелка датчика падает в белый сектор шкалы.

Причиной также может быть пробой одного из отрицательных диодов, перегорание одного из положительных диодов выпрямителя или обрыв одного из фазных обмоток статора. При неработающем двигателе проверяются отрицательные диоды: отсоединяется клемма «+» АКБ от сети автомобиля и подсоединяется к ней контрольная лампа. Ножкой лампы притрагиваются к каждому из трех болтов крепления выпрямительного блока генератора. Если лампа горит, соединенный с болтом отрицательный диод пробит.

Для проверки положительных диодов подсоединяется клемма «+» и отсоединяется от кузова клемма «-», к которой подсоединяется контрольная лампа. Снова ножкой лампы притрагиваются к каждому из трех болтов крепления выпрямительного блока генератора. Горение лампы тоже означает пробой положительного диода. Если есть мультиметр, просто замеряют сопротивление диодов в полярности, в которой диод должен быть заперт: для отрицательных диодов «+» к болтам, а «-» — к корпусу, для положительных диодов «+» к клемме «30» генератора, а «-» — к болтам. Диодный выпрямитель с пробитым диодом заменяют полностью.

Обрыв одной из веток обмотки статора проверяется путем их прозванивания мультиметром или «контролькой» с аккумулятором между двумя болтами крепления выпрямительного блока. Отсутствие контакта какой-либо обмотки с каждой из двух оставшихся говорит о ее обрыве, а генератор подлежит ремонту или замене.

Проверь щетки генератора

Еще одной причиной может быть износ щеток генератора. Вынимается щеточный узел с РР. Если щетки длиной менее 5 мм, узел меняется на новый. Если щетки не изношены, следует осмотреть их на возможность перекоса и «залипания» в колодцах корпуса.

Лампа заряда при включении зажигания не загорается. Не работает датчик заряда и другие контрольные приборы. Генератор зарядки не давал.

Причина данной неисправности — перегорел предохранитель F10 (10 А). Если после замены ничего не изменилось, ищут причины в замке или реле (если оно установлено) зажигания.

При включении зажигания не горит контрольная лампа. Датчик заряда и другие контрольные приборы работают. Генератор зарядки не дает.

Отсоединяется провод от штекера «61» генератора и замыкается на «массу». Если при включенном зажигании горит лампа — неисправна обмотка возбуждения генератора или нет контакта в самом штекере. Зачищаются поверхности штырьков, поджимаются загибы разъемов штекера, соединяются. Проверяется снова и если лампа заряда опять не горит, зачищаются штекеры Ш5-Ш10 монтажного блока и штырьки в разъеме колодки с щитком приборов. Если результата нет, значит, перегорела сама лампа. Для замены лампочки снимается щиток приборов, сзади щитка вынимается патрон, меняется лампа.

Лампа АКБ при включении зажигания загорается. При работе двигателя на холостых оборотах тускло горит лампа заряда, пропадает зарядка или нет зарядки совсем.

Причиной может быть плохой контакт штырька колодки соединения провода к щитку приборов. Он крепится на заклепке и часто окисляется. Если припаять его к дорожке платы, эта неисправность устраняется. Также неплотный контакт в местах соединения по пути провода от щитка до штекера «61» генератора дает такие же симптомы.

Для проверки обмотки возбуждения на обрыв щупами мультиметра дотрагиваются до колец ротора при снятом щеточном узле — рабочая обмотка показывает небольшое сопротивление. При касании одного щупа к кольцу, а другого к валу или корпусу ротора проверяют наличие замыкания обмотки на «массу». Для проверки реле-регулятора напряжения к верхнему контакту подсоединяют «+» АКБ, а к левому — «-» и измеряют напряжение на щетках. Оно должно быть 12 В. Если нет — реле подлежит замене.
