Замена ремня грм лада гранта

Признаки изношенного ремня

Избежать дорогостоящего ремонта можно, если контролировать состояние деталей в приводе механизма ГРМ. Это позволит своевременно обнаружить начавшийся процесс разрушения деталей в приводе, предупредить создание ситуации, когда потребуется ремонт мотора

В первую очередь обращают внимание на состояние изделия, его износ. Если изношенность высокая, можно при больших нагрузках или повышенной влажности окружающей среды вызвать проскальзывание ремня

Повышенный износ может вызвать отклонение в сторону натяжного ролика, сильный нагрев из-за вышедшего из строя подшипника. О начавшемся износе сообщают торчащие клочки материала привода. Тревогу владельца должны вызвать появившиеся трещины, чем количество таких повреждений больше, тем меньше остаточный срок службы изделия. Появившийся блеск внешней стороны ремня свидетельствует о потере эластичности, он подлежит замене. Если привод удлинился до такой степени, что не удаётся отрегулировать его натяжение, необходима замена ремня.

Как производится замена

Итак, вы обнаружили дефект или подошел срок планового ремонта. Замена проводится пошагово только при охлажденном моторе:

1. Отключите аккумулятор своей Лады Гранта.
2. Уберите датчик положения коленвала. Разместите датчик в чистом месте, например, на полке, где нет стальных опилок или масла.
3. Поршень первого цилиндра поместите в верхнюю мертвую точку.
4. Проверните коленчатый вал до того момента, пока отметка на его шкиве не совпадет с выступом на крышке привода.
5. Вытащите заглушку из смотрового окна (находится на картере сцепления) и проверьте положение вала. Если вы все сделали правильно, то в окошке появится метка и будет находиться напротив прорези. Застопорите маховик при помощи отвертки (ее нужно поместить между его зубьев).
6. Открутите шкив привода генератора, снимите его с оси и удалите шайбу.
7. Снимите крышку привода газораспределительного механизма.
8. Ослабьте натяжной ролик (он должен повернутся).
9. Снимите ремень со всех шкивов и вытащите.
10. Если вам необходимо, кроме установки ремня ГРМ, снять ролик натяжения и заменить его новым, то отверните болт крепления, а затем уберите ролик прямо вместе с ним.
11. Перед тем как поставить новый ролик, проверьте, действительно ли нужна замена. Для этого возьмитесь за металлическую середину данного механизма и поверните пластиковую часть. У исправной комплектующей она двигается плавно, без заедания.
12. Осмотрите помпу и начинайте обратную сборку газораспределительного механизма. Установите ролик в верхнее отверстие на цилиндровом блоке, но не закручивайте до конца болт, крепящий эту часть привода.
13. Накиньте ремень так, чтобы он проходил правильно по всем шкивам и роликам. Чтобы ремень лег правильно, после укладки на шкив коленвала (его нужно предварительно установить на свое место), натягивайте обе части детали. Старайтесь распределять нагрузку равномерно.
14. Дальняя часть ремня ГРМ должна лечь на шкив помпы и зайти за натяжной ролик (на этом этапе сверьтесь со схемой), а ближняя должна аккуратно лечь на зубчатую часть распредвала.
15. Шкив распредвала чуть поверните (в направлении меньшего хода), чтобы зубчики ремня совпали с выемками на нем. Для поворота ролика натяжения против часовой стрелки используйте специальный ключ.

После того как была произведена замена, проверьте натяжение ремня ГРМ. Чрезмерное напряжение в нем на Ладе Гранта чревато выходом из строя помпы системы охлаждения. Также при излишнем натяжении ремень может выйти из строя очень быстро.

Ослабленный ремень способен привести к сбою фаз газораспределения. Поверните коленчатый вал вправо так, чтобы установочные метки совпали. После этого проведите обратную сборку шкива генератора. Помните, что при снятом ремне на автомобиле Лада модели Гранта проворачивать валы категорически запрещено. Настройка делается только, когда уже была проведена замена.

Технические регламент завода АвтоВаз по замене ремня

Автомобили семейства Лада Гранта комплектуются, как мы уже сказали, различными модификациями двигателя. У некоторых из них нет проблемы с тем, что при разрыве ремня ГРМ гнутся клапана, тогда как у других подобная особенность наблюдается.

Не гнёт клапана при обрыве ремня ГРМ только 11183-50 двигатель, такой мотор устанавливается на Ладу Гранту в комплектации стандарт. Подробнее о том, в каких двигателях при обрыве ремня ГРМ рвёт клапана в этом материале.

Чтобы исключить появление нештатной ситуации, изготовитель рекомендует менять ремень один раз на семьдесят пять тысяч километров пробега. А вот контролировать его состояние придётся чаще — во время прохождения каждого ТО, то есть, через 15 тысяч километров. Это утверждение верно как для 8-ми клапанных двигателей, так и для 16-ти клапанных. Даже несмотря на то, что самый распространённый двигатель Лада Гранта модели 21116 компонуется импортной ГБЦ, на нём тоже в результате обрыва ремня придётся делать дорогостоящий ремонт!

Естественно, что изготовитель не рекомендует проводить замену ремня самостоятельно, как и его проверку. Если вы постараетесь выполнить все работы сами, то есть велика вероятность того, что вам откажут в последующем гарантийном обслуживании. Самим рекомендуется менять только фильтра (замена салонного фильтра, замена воздушного фильтра, замена топливного фильтра).

Необходимый инструмент

Работать удобнее всего в гараже или на ровной бетонной поверхности. Потребуется домкрат, башмаки, исключающие откат транспортного средства, ключи и головки, в том числе ключи типа Torx.

Сразу нужно морально подготовиться к тому, что работать придется в весьма тесных условиях, а на руки лучше надеть защитные перчатки.

Если говорить о новом комплекте, то оригиналы производятся заводом резинотехнических изделий, что в городе Балаково. Можно найти хорошие отзывы и об аналогах, произведенных европейскими партнерами.

Китайские ремни покупать не стоит, их эксплуатационный ресурс сильно уступает оригиналу, да и прочность может подвести в самый неподходящий момент.

Характерные поломки, причины, устранение

Поскольку мотор 21127 использует облегченную ШПГ, в результате внезапного обрыва ремня поршень со 100% гарантией гнет клапана. Помимо этого, присутствуют «болезни», характерные для этого мотора:

Снижение мощности	1)прогоревшие клапаны 2)засор воздушного фильтра 3)неисправность топливной системы 4)пробуксовка сцепления 5)износ кулачков распредвала	1)замена клапанов 2)очистка или замена расходника 3)прочистка и ремонт 4)замена сцепления 5)установка нового распредвала
ДВС работает после выключения зажигания	1)нагар внутри камер сгорания и на клапанах 2)Проблемы с замком зажигания	1)промывка чистящим средством 2)замена замка зажигания
Загоревшаяся лампа аварийного давления	1)износ маслонасоса либо коренных подшипников 2)замыкание в цепи 3)низкий уровень масла	1)замена деталей 2)ремонт электрики 3)добавление смазки до уровня

В принципе, особых нареканий ДВС 21127 не замечено, этот силовой привод считается надежным и экономичным в эксплуатации.

Подготовка к замене ГРМ

Замена ремня ГРМ на 8-клапанном двигателе начинается непосредственно со снятия клемм с аккумулятора, после чего уже снимаем ремень привода генератора. Для замены ремня необходимо иметь полный доступ к необходимым агрегатным узлам. Для реализации такого доступа необходимо снять переднее правое колесо.

Замене ремня предшествует разборка самого механизма ГРМ, а именно снятие его передней верхней крышки. Для чего проводится такое мероприятие? Нужно установить первый поршение в положение ВМТ (Верхняя Мертвая Точка).

Регулировка гайки натяжного ролика

Именно соответствующая регулировка натяжного ролика, а точнее использование Лада Гранта ремень ГРМ в фиксированном натяжении, определяет ресурс ремня ГРМ Лада Гранта.

Для демонтажа использованного или же порванного ремня ГРМ необходимо послабить гайку натяжного ролика, в результате чего ремень будет приведен в ослабленное положение. После этого можно приступать к следующему этапу.

Важно: не пытайтесь просто срезать ремень, что бы не откручивать натяжные болты. В этом случае, вы не сможете одеть новый ремень на валы

Шкив привода генератора: выкручиваем главный болт шкива генератора

Открутить болт шкива генератора можно обычными ключами, о которых говорилось выше в перечне необходимых инструментов. Если же болт не выходит из шкива генератора, то необходимо выполнить следующие действия:

• демонтаж заглушки в картере сцепления

• зубья маховика фиксируются монтажной лопаткой, наличие которой обосновывалось перечнем необходимых инструментов.

После выполнения таких действий болт шкива генератора перестанет прокручиваться, так как коленчатый вал будет зафиксирован монтажной лопаткой.

• Демонтаж шкива генератора

Демонтаж шкива генератора необходимо выполнить непосредственно после извлечения монтажной лопатки. После того как демонтаж осуществлен, шкив необходимо положить на чистую поверхность. Наличие мусора в агрегатном узле может привести к тому, что он заклинит.

• демонтаж нижней крышки привода ГРМ

Процесс демонтажа нижней крышки привода ГРМ осуществляется посредством извлечения трех крепежных болтов. Такая конструкция имеет место в моделях двигателей Гранты 21116, а также .

• демонтаж ремня ГРМ

Последний этап – демонтаж ремня ГРМ с последующим определением состояния натяжного ролика. Процесс демонтажа ремня происходит в следующем порядке:

• снятие ремня ГРМ с распределительного шкива

• снятие ремня с коленчатого вала.

Именно на втором этапе ремень ГРМ Гранта демонтируется вместе с натяжным роликом. Проводим визуальный осмотр ролика, в частности определяем внешнее состояние и уровень люфта механизма.

На момент обратного монтажа нижней крышки ГРМ, необходимо отрегулировать натяжение самого ремня.

Причины преждевременного обрыва ремня на Ладе Гранте остаются загадкой, в основу которой ложится не только низкое качество используемого материала в ремне, а также низкое качество сборки агрегатных узлов, через которые проходит ремень ГРМ.

Среди других причин преждевременного обрыва ремня ГРМ можно отметить желание производителя автомобиля угнаться за Евро-3/4. Именно желание подогнать автомобиль к этим стандартам привело к вышеупомянутым негативным моментам в ежедневной эксплуатации автомобиля.

Несмотря на утверждения производителя о качестве Гранта ремень ГРМ и пороге его личного пробега в 200 000 тыс. км, он рвется уже на 70 – 80 тыс. км. Хорошим и достойным решением замены может стать ремень с роликами Gates.

Именно Лада Гранта от приоры ремень ГРМ подойдет к Ладе Гранте и не станет причиной преждевременного выхода из строя. Цена на ремень ГРМ на Гранту позволяет менять его каждые 50 000 тыс. км, что, в свою очередь, снизит вероятность возникновения других статей расходов относительно ремонта клапанов двигателя.

Подготовка автомобиля Лада Гранта

Лада Гранта может иметь в комплектации два типа силовых агрегатов, у первого есть восемь клапанов, у второго – шестнадцать. Отличаются эти механизмы тем, что первый содержит одну шестеренку, а второй имеет два распределительных вала, по совместительству – две шестеренки.  Кроме того, в механизме вы найдете не только натяжной ремень, но и обводной ролик в качестве дополнительного.

Такие ролики на лифтбек также необходимо менять вместе с ремнем ГРМ, так как изношенный ролик может быть одной из причин обрыва ремня или его попадания на шестеренку. В этом случае нарушатся фазы газораспределения, и двигатель будет трясти, из-за чего сильно падает мощность.

Произвести замену на авто Ладу Гранта сможет каждый автовладелец, если он имеет желание и немного инструментов, в СТО же за такую несложную задачу цена просто зашкаливает. Для замены вам понадобится:

• стандартный набор рожковых ключей;
• монтировка;
• отвертка плоского типа; вилка для натяжного ролика;
• домкрат;
• перчатки.

Кстати говоря, перчатки пригодятся вам не только для того, чтобы не запачкать руки, но и уберечь их. Ослаблять гайки в ограниченном пространстве достаточно травмоопасно.  Работы было бы неплохо проводить в гараже при наличии смотровой ямы. Но если такой вы не имеете, подойдет любая ровная площадка.

Признаки износа ремня

Как мы уже отметили, необходимо регулярно контролировать состояние ремня ГРМ.

Это позволит заметить его повреждения ещё до того, как он полностью выйдет из строя, повредив детали двигателя.

1. Первым признаком будет значительный износ материала. Если это так, то вы рискуете получить соскальзывание или же обрыв при значительной нагрузке на авто, а также при повышенной влажности воздуха.
2. Далее следует то, что износ происходит, как правило, при отклонении положения ролика для натяжения и шкива, а также при значительной температуре подшипника или же его неудовлетворительной работе. Заметить это можно по тому, что материал будет изношен, и из него будут торчать тканевые остатки.
3. Третий признак предполагает наличие трещин или же отслоений. Чем больше таких повреждений, тем выше шанс, что ремень очень скоро порвётся.
4. Проблемы характерны и для ситуации, когда обратная поверхность ремня имеет низкий показатель эластичности и значительную твердость. Выдаст это ещё и характерный блеск ремня. Это не позволит обеспечить ему хороший контакт со шкивом.
5. Во время эксплуатации, ремень может удлиняться. Если этот параметр стал слишком большим, то стоит заменить ремень новым, тем более что его эластические способности будут значительно снижены.
6. И, конечно же, если положение ремня отклоняется от заданного, то это подскажет о ситуации, когда компоненты натяжного ролика могут выйти из строя.

Ремень ГРМ снятый для осмотра, ещё походит, но владелец решил его заменить

В данном случае ремень ещё в хорошем состоянии

Какие авто комплектуются ДВС 21127?

Сразу после разработки мотор 21127 рекомендовано устанавливать на автомобили производителя АвтоВАЗ:

• Лада Гранта – с 2013 года, комплектации Люкс и Норма;
• Лада Калина-2 – с 2013 года, только с механической коробкой, преимущественно на седанах и хетчбэках;
• Лада Приора – с 2013 года, комплектация Люкс.

Лада Приора комплектации Люкс

В принципе, достаточно высокие эксплуатационные характеристики двигателя позволяли монтировать его на Ладу Ларгус, Весту и X-Ray. Однако к моменту их серийного выпуска произошла модернизация ДВС 21127 до следующей версии 21129 с блоком управления, соответствующим стандартам Евро-5, поэтому руководство завода ограничилось указанными модификациями, оставив объемы прежними.

Мотор 21129

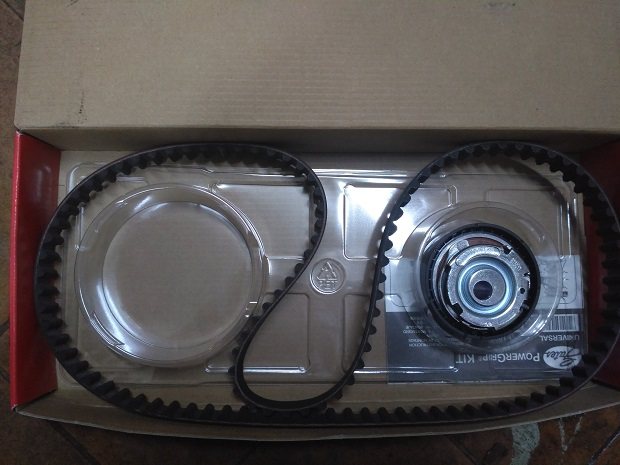

Оптимальные преимущества использования оригинального комплекта ремней механизма газораспределения от компании «GATES» на Лада Приора, Лада Гранта, Калина 16V:

• надёжная передача вращения;
• функциональная точность работы механизма газораспределения;
• уверенная координация тактов подачи и выпуска газов;
• прочная конструкция изделий;
• элементы комплекта выполнены на оригинальном оборудовании;
• оптимальная стоимость товара.

Ремень механизма газораспределения — это главный элемент жизнеобеспечения авто транспортного средства. При его выборе не стоит основываться на дешевизне материалов и простоте конструкции. При работе на максимальных оборотах в составе тюнинг авто, изделие должно соответствовать повышенным требованиям эксплуатации, быть надёжным гарантом качества.

Простая замена ремня ГРМ Лада Калина 2, Гранта с двигателем 8 клапанов

Вчера к нам приехал один из постоянных клиентов на недавно приобретенной Калине второго поколения, замена ремня ГРМ, ролика и помпы плюс всех жидкостей, но об этом в другой статье. Так же данный двигатель устанавливался и на Гранту, поэтому данная статья будет актуальна и для нее. На спидометре 60000 и я считаю, что для данного мотора это оптимальный интервал замены, хоть во всех справочниках написано про 75000.

Для работы нам понадобится набор ключей и головок, а также шестигранник на 5 и ключ для натяжного ролика. Вся процедура занимает примерно полтора часа.

Двигатель похож на восьмой.

Для начала снимаем защиту, сливаем антифриз и можно для удобства снять правое переднее колесо. Далее ослабляем контргайку натяжного механизма ремня генератора. Головкой на 10 выкручиваем шпильку натяжителя и снимаем ремень.

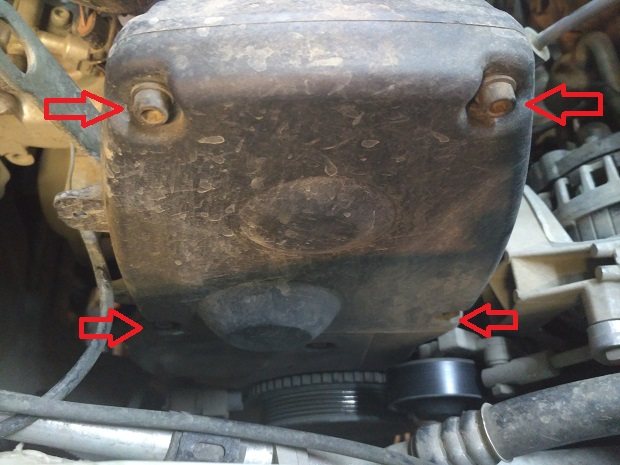

Откручиваем четыре болта шестигранником на 5 и снимаем верхнею защитную крышку ремня ГРМ.

Выставляем верхнею мертвую точку (ВМТ). Крутим коленвал за болт крепления шкива по часовой стрелке до момента совпадения метки на звездочки распредвала и защитном кожухе ГРМ.

Откручиваем болт шкива коленвала. Блокируем колеса упорами, затягиваем ручной тормоз, включаем пятую передачу и легким движением ключа с полтора метровым трубным удлинителем откручиваем данный болт.

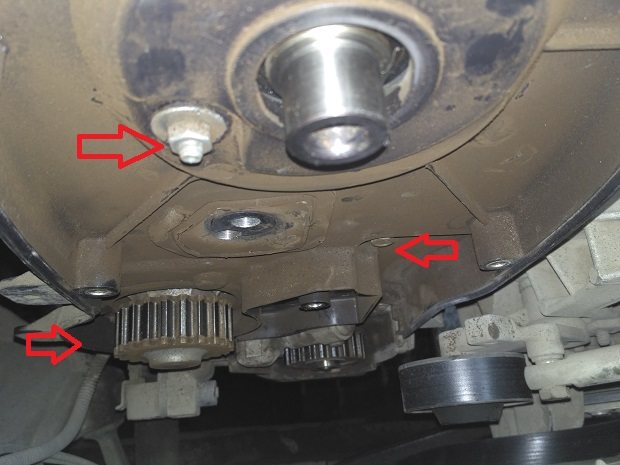

Далее тем же шестигранником на 5 откручиваем болты крепления нижней крышки ГРМ и снимаем ее.

Снимаем защитную шайбу.

На звездочки коленчатого вала должна быть совмещены метки с отливом масляного насоса.

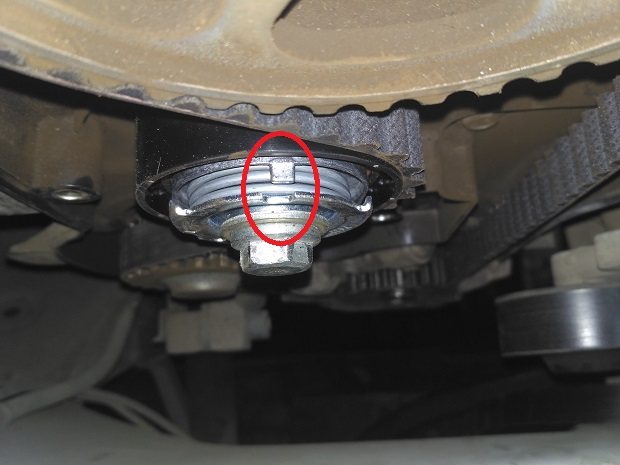

Хвала конструкторам АвтоВАЗа, наконец то на двигателях появились ролики с индикатором натяжения, теперь не надо натягивать на глаз и проверять натяжение перекручиванием ремня, не прошло и тридцати лет с момента изобретения подобной конструкции. Отворачиваем болт натяжного ролика и демонтируем последний так же снимаем старый ремешок газораспределительного механизма. На фото видно, что ремень вытянулся так как метки натяжки разошлись, при контроле состояния ремня ГРМ, если вы увидите такое, нужно будет просто подтянуть его.

Для замены помпы нам нужно снять звездочку распределительного вала, а также открутить несколько болтов внутреннего кожухи и снять его.

Три болта долой и помпу в замену. Зеленой стрелкой указано отверстие под болт натяжного ролика.

Поменяв водяной насос приступаем к установки нового ремня ГРМ.

Ставим на место кожух и звездочку распредвала. Проверяем совпадение всех меток, о них говорилось выше. Ставим натяжной ролик, но болт не затягиваем. Одеваем новый ремень, соблюдаем направление вращения, сначала на звездочку коленвала, распредвала, натяжной ролик и помпу, последнее можно поменять местами. Натягиваем ремень ГРМ. Специальным ключом поворачиваем ролик против часовой стрелки, как указано у него на корпусе…

… до момента совпадения меток на нем и затягиваем болт.

Проворачиваем коленвал два оборота и снова проверяем совпадение меток и натяжку ремня.

Устанавливаем все детали в порядке обратном снятию, заливаем антифриз и заводим. Проще некуда. Удачи на дорогах. Ни гвоздя, ни жезла!

К вопросу о моторах

Гранты комплектуются пятью силовыми установками. Две из них оснащены 8 клапанами, 3 – 16. Мы будем рассматривать именно 16-клапанные двигатели, как наиболее технологичные, мощные и востребованные.

Лидером по популярности является модификация ВАЗ 21126, которая представляет собой переработанную и улучшенную версию агрегата под индексом 21124.

Другие 16-клапанные моторы имеют индексы 21127 и 21126-77 (спортивный вариант). Все они заслуживают массы лестных отзывов с позиции надежности и мощности, но общий минус – неминуемая деформация клапанов при обрыве ремня ГРМ, чреватая капитальным восстановлением, требующим огромных расходов.

Именно поэтому владельцу крайне важно вовремя обнаружить признаки скорого обрыва ремня и заменить его новой деталью

Изменения в конструкции

Создавался двигатель 21127 из предыдущей модификации 21126 мотора 2112, поэтому основной конструктив остался прежним:

• головка блока цилиндров – использована от первой версии 21124;
• механизм газораспределения – схема DOHC, два распредвала, фазированный впрыск;
• блок цилиндров – высокого типа от 11183, поверхности цилиндров хонингованные;
• шатунно-поршневая группа – облегченная иностранного производства;
• привод ГРМ – ременный, профиль зуба скруглен;
• выпускной тракт – катколлектор с большим посадочным размером нейтрализатора;
• коленвал – с «длинным» кривошипным радиусом, от 11183;
• маховик – имеет фаску для демпфера большого диаметра;
• система зажигания – для каждой свечи отдельная катушка, высоковольтных проводов нет;
• топливная система – рампа с форсунками импортного производства (Siemens, Bosch);
• электронная система управления мотором – контроллеры М7.9.7 либо Январь 7.2;
• навесное оборудование – помпа с металлической крыльчаткой обладает высоким ресурсом.

Ресивер 21127

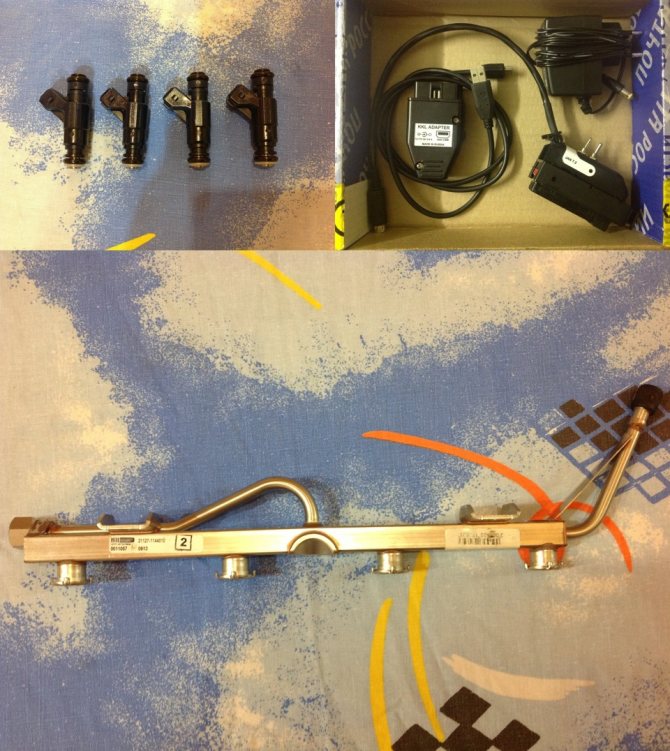

Рампа топливная 21127

«В наследство» мотор 21127 получил сверхнизкий расход масла – всего 0,1% от количества используемого системой масла . Однако для работоспособности системы охлаждения клапанов и гидротолкателей руководство по эксплуатации производителя АвтоВАЗ рекомендует покупать исключительно качественную смазку, что обходится на 10% дороже.

Заводской регламент сроков замены ГРМ

Каждый производитель транспортных средств указывает сроки проведения технического обслуживания, других регламентных работ. Согласно этого документа замена зубчатого ремня на автомобиле Лада Гранта должна производиться при пробеге машины не более 75 тыс. км. На самом деле эта цифра не всегда соответствует действительности, этому есть ряд причин. Срок службы зубчатого ремня будет зависеть от:

• Качества используемого изделия.
• Условий эксплуатации автомобиля.
• Технического состояния двигателя.
• «Возраста» зубчатого ремня.

Качеству изготовления резинотехнических изделий уделяется много внимания, однако качество деталей разных производителей сильно отличается. Основным поставщиком для ВАЗа является завод РТИ, который расположен в г. Балаково. Кроме него двигатели могут комплектоваться продукцией других фирм таких как Gates, ContiTech, Trialli, Bosch, некоторых других. Следует внимательно рассматривать приобретаемый товар, так как под видом продукции известных производителей можно купить подделку.

Условия эксплуатации автомобиля, особенно его двигателя также сказываются на сроке службы привода ГРМ. В 16 клапанных модификациях нагрузка на зубья ремня увеличивается, поэтому он требует большего к себе внимания. Попадание в зону работы привода механизма ГРМ топлива, технических жидкостей недопустимо. Они размягчают тело резинотехнических изделий, делают материал податливым, зубья легко срезаются. При малейшем проявлении протечек в зоне работы привода ГРМ их немедленно необходимо устранить.

Зубья шестерён коленчатого и распределительных валов постепенно изнашиваются, высота зубьев уменьшается. Это значит, что площадь контакта с ремнём становится меньше, легче сорвать гребень зубчатого ремня. А также источником неприятностей для привода ГРМ может стать насос охлаждающей жидкости. Иногда происходит его заклинивание, а так как помпу вращает зубчатый ремень, происходит срезание его зубьев.

При сравнительно небольшом ежегодном пробеге машины, следует также внимательно следить за состоянием деталей механизма ГРМ. Ремень стареет даже если мотор не работает, поэтому при каждом ТО его осматривают. Если замечены даже небольшие трещины, отслоения он меняется. Оптимальным сроком для замены зубчатого ремня в приводе механизма ГРМ будет пробег 50–60 тыс. км.

   Рекомендации обладателей Лада Гранта

В Интернете можно отыскать много материала по этой модели автомобиля. Владельцы Лада Гранта (именуют себя грантоводами) рассказывают о своих автомобилях, дают рекомендации по правильной рекомендации машины. Водители 16 клапанных Грант рекомендуют не дожидаться пробега в 50–60 тыс. км пробега, менять привод раньше. На Гранте 8 клапанной при обрыве приводе в «83» моторе повреждений клапанов не происходит, для остальных модификаций силового агрегата это может вылиться в дорогостоящий капитальный ремонт двигателя. Не следует экономить на замене натяжного ролика, насоса охлаждающей жидкости, именно они чаще всего повреждают зубья ремня.

Выводы

Но, это совсем не значит, что мы не можем ничего сделать. Существуют некоторые рекомендации, которые помогут вам снизить риск подобной поломки до минимума.

Первым пунктом необходимо тщательно относится к проверке состояния ремня. Некоторые рекомендуют проверять состояние 10 или 20 тысяч километров пробега. Также постарайтесь следить за тем, в каком состоянии пребывают сальники. Не обязательно даже заглядывать под капот, так как при их износе на асфальте будут проявляться характерные пятна.

В случае замены ремня ГРМ, запчасти должны быть использованы только оригинальные. Но даже за фирменными деталями потребуется постоянно следить.

Двигатель современного автомобиля является сложной системой, включающей массу узлов, механизмов и агрегатов, направленных на одну цель — заставить автомобиль двигаться с максимальным комфортом для водителя. И отечественные автомобили качеством и прочими характеристиками не уступают заграничным вариантам

Сегодня уделим внимание второму по важности механизму двигателя — газораспределительному, рассмотрим строение и принцип осуществления привода ГРМ на автомобиле Лада Гранта
