Все о ремонте генератора на ваз 2110 своими руками: советы и видео

Распространенные неисправности (признаки) генератора Ваз 2110

• Прибор не выполняет основной функции, то есть не выдает ток. Автомобиль в этом случае едет только за счет аккумулятора. Причем уехать далеко в этом случае у вас не получится.
• Ремень привода прокручивается.
• Неисправны щетки генератора.
• Ротор цепляется и задевает за статор.
• Нет проводного контакта с аккумулятором.
• Устройство начинает сильно шуметь.
• Не заряжается аккумулятор во время движения.

Все эти признаки весьма специфические и определить их сумеет только опытный водитель. Однако если у вас появились даже незначительные сомнения в работоспособности генератора автомобилей ВАЗ 21099, 2109, 2110.

Устройство, принцип работы генератора ваз 2110

Изначально автомашины комплектовались генераторным оборудованием постоянного тока. Растущее энергопотребление заставило отказаться от генераторных приборов малой мощности, применить более сильные устройства переменного тока. Используется метод вырабатывания энергии, построенный на наведении электромагнитного поля на статических обмотках вращающимся электромагнитом.

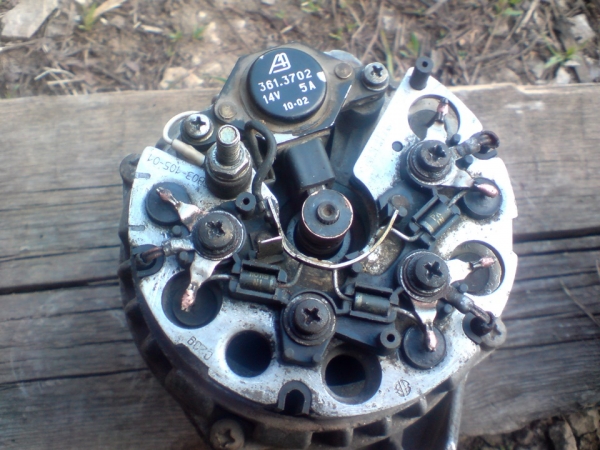

Устройство генератора ваз 2110: 1 — кожух; 2 — вывод «В+» для подключения потребителей; 3 — помехоподавляющий конденсатор 2,2 мкФ; 4 — общий вывод дополнительных диодов (присоединяется к выводу «D+» регулятора напряжения); 5 — держатель положительных диодов выпрямительного блока; 6 — держатель отрицательных диодов выпрямительного блока; 7 — выводы обмотки статора; 8 — регулятор напряжения; 9 — щеткодержатель; 10 — задняя крышка; 11 — передняя крышка; 12 — сердечник статора; 13 — обмотка статора; 14 — дистанционное кольцо; 15 — шайба; 16 — конусная шайба; 17 — шкив; 18 — гайка; 19 — вал ротора; 20 — передний подшипник вала ротора; 21 — клювообразные полюсные наконечники ротора; 22 — обмотка ротора; 23 — втулка; 24 — стяжной винт; 25 — задний подшипник ротора; 26 — втулка подшипника; 27 — контактные кольца; 28 — отрицательный диод; 29 — положительный диод; 30 — дополнительный диод; 31 — вывод «D» (общий вывод дополнительных диодов)

Ротор, на который графитовыми щетками подается постоянное напряжение возбуждения, вращается внутри металлического корпуса, оснащенного последовательно соединенными катушками. Электромагнитное поле, создаваемое вращающимся замкнутым контуром, вырабатывает наведенный электрический ток в неподвижных обмотках. Трехфазный выпрямительный мост дает возможность получить постоянное напряжение.

Конструктивно прибор выполнен в виде узла цилиндрической формы, закрытого с двух сторон крышками.

Передняя крышка включает подшипник, являющийся опорой для ротора. На оси надет шкив, сообщающийся через ременную передачу с двигателем автомашины. Под задней крышкой находятся элементы электроники – выпрямительные диоды, реле-регулятор напряжения.

Первоначально, при пуске двигателя, контур возбуждения питается от аккумулятора, затем переходит на само обеспечение – получает напряжение от выпрямителя.

Предусмотрены отверстия для естественного воздушного обдува. Радиатором охлаждения выпрямительному мосту служит металлическая обойма.

Ремень генератора ВАЗ 2110, проверка натяжения

Проверку натяжения ремня генератора ВАЗ 2110 необходимо проводить периодически. При слабом натяжении ремень генератора может просто проскальзывать, особенно во время влажной погоды. В итоге плохое натяжение ремня может привести к недостаточному заряду АКБ. Но и перетягивать ремень генератора не следует, это приведет к быстрому износу самого ремня или его неожиданному обрыву. Кроме того, при перетянутом ремне подшипники генератора подвергаются дополнительной нагрузке и быстро изнашиваются. Далее схематичный рисунок, который поможет понять, как правильно натягивать ремень генератора ВАЗ 2110.

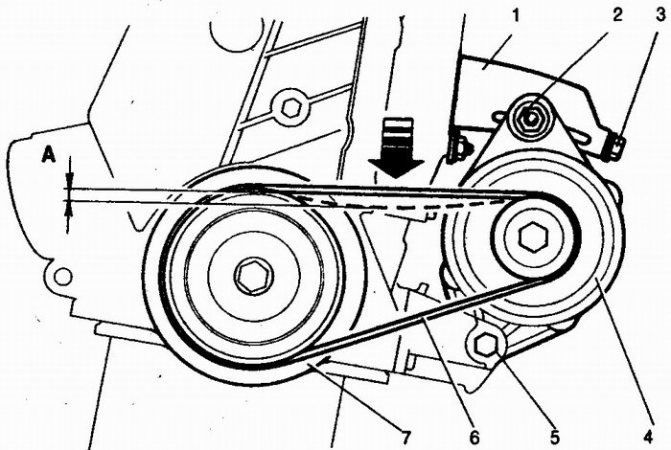

• 1 – верхний кронштейн генератора
• 2 – гайка
• 3 – регулировочный болт генератора
• 4 – генератор
• 5 – болт шарнирного крепления генератора к нижнему кронштейну
• 6 – ремень генератора
• 7 – ведущий шкив на коленчатом валу

Для обеспечения нормального прогиба ремня генератора ВАЗ-2110, который на схематичном рисунке обозначен как “А” необходимо ослабить гайку генератора “2” и гайку болта “5”. Затем вращая регулировочный болт “3” можно перемещать генератор ближе/дальше от двигателя, тем самым ослабляя/натягивая ремень генератора. Нормальный прогиб ремня “А” должен составлять от 6 до 10 мм, при условии давления на ремень с усилием 98 Н или 10 кгс.

Технические характеристики и принцип работы генераторной установки на «Двенашке»

Для начала давайте рассмотрим принцип работы генератора 2112. Одним из основных элементов конструкции является ротор, выполняющий функцию образования магнитного поля. Этот компонент представляет собой вал, на который устанавливается обмотка возбуждения. Половины этой обмотки установлены в специальных полюсных частях, а питание обмотки током осуществляется благодаря контактным кольцам. Вращение ротора производится благодаря ременной передаче, от привода.

Еще один, не менее важный компонент — это статор, состоящий из сердечника и обмотки. В этом механизме производится выработка переменного тока, проходящего по электросети через контактные кольца. Для подачи тока на кольца конструкция узла дополняется специальными щетками. После них по схеме устанавливается выпрямительный блок, использующийся для преобразования напряжения, которое вырабатывает устройство. В зависимости от модели устройства и его технических особенностей, могут использоваться различные схемы подключения обмоток.

Реле генераторного узла используется для поддержания напряжения в установленных пределах. Этот элемент при необходимости меняет частоту, а также длительность электрических импульсов. По своей конструкции реле — это несколько контроллеров, а также исполнительные компоненты. Предназначение этих составляющих частей заключается в определении времени, на протяжении которого обмотка возбуждения должна быть подключена к сети. В том случае, если реле выходит из строя, на аккумуляторную батарею будет подаваться нестабильное напряжение.

Что касается технических характеристик, которыми обладает генератор на ВАЗ 3701010-07, то пределы напряжения, формирующегося в обмотке, составляют 13.2-14.7 вольт. Сам узел позволяет вырабатывать ток силой до 80 ампер

Важно, чтобы ремень генератора ВАЗ был натянут должным образом, в противном случае работа устройства в целом может быть некорректной. Если вы хотите проверить натяжение ремня своими руками, то учтите, что при давлении на него массой около 10 килограмм прогиб ремешка должен быть не менее 8 мм (автор видео — канал В гараже у Сандро)

Как снять генератор 2110 (пошагово)

Порядок работ:

1. Снимите аккумулятор, в противном случае он не позволит добраться до гайки, удерживающей генератор.
2. Затем снимите ту самую гайку и планку регуляции. Здесь вам потребуется ключ на «17» мм. Можете воспользоваться удлинителем, что облегчит задачу, так как придется прикладывать меньше усилий для откручивания крепежного элемента.
3. Под капотом снимите щиток, выполняющий грязезащитные функции.
4. Снимите ремень привода и отключите провода.
5. Далее снимается защитный колпак и с помощью ключа на 10 мм выкручивается гайка, удерживающая наконечник и плюсовой провод АКБ.
6. На фиксирующем кронштейне находится еще одна гайка, ее тоже нужно открутить.
7. Теперь можно извлекать генератор, предварительно вынув длинный болт.

8. При демонтаже не потеряйте буферную втулку.

Проверка подшипников

Многие автомобилисты знают, что часто причиной неполадок генератора являются проблемы с подшипниками. Диагностика этой детали начинается с внимательного внешнего осмотра. Исправные подшипники должны легко вращаться. Если будут обнаружены повреждения, то такие подшипники требуют замены.

Как правило, к таким ситуациям относятся следующие:

• если генератор издает воющие звуки, его необходимо демонтировать с целью устранения неполадок в статоре;
• если генератор не издает характерных звуков, значит, достаточно подтянуть крепежную гайку;
• если после подтяжки генератор начинает издавать воющие звуки, значит, щетки и кольца контактные, требуют протирания тряпкой, предварительно смоченной в бензине;
• если даже после всех манипуляций генератор шумит, тогда не обойтись без замены.

Как проверить задний и передний подшипник:

1. Для проверки заднего подшипника он подвергается тщательному вращению с целью выявления заедания механизма или появления посторонних шумов.
2. Проверка исправности переднего подшипника проводится путем удерживания шкифа своей рукой. Если в результате этого будут выявлены сбои в работе или сторонние шумы, то эта деталь требует замены.

Замену подшипника целесообразнее делать своими руками путем проведения тщательного осмотра поврежденной детали и устранения существующих неполадок. Для этого надо:

1. Сначала проводится демонтаж таких деталей, как шкиф, шайба ограничительная, шпонка сегментная и крыльчатки охлаждения.
2. Помимо этого, надо проверить держатель щеток, так как причина может крыться и в нем.
3. Если причина не была обнаружена, есть смысл продолжить поиск неисправности. Для этого нужно открутить при помощи ключа на 10 гайки генератора и достать болты соединения.
4. Путем выдавливания извлечь статорную крышку и сделать демонтаж.

Выполнив указанные манипуляции, замена подшипника не займет много времени.

Проверка на исправность

Перед тем, как открутить шкив и произвести разборку механизма для его ремонта, доработки или установки защиты от воды, узел нужно протестировать.

Причем диагностика устройства осуществляется на установленном генераторе, для проверки понадобится цифровой вольтметр или мультиметр:

1. Двигатель должен быть отключен, в этом состоянии производится тестирование напряжения в бортовой сети транспортного средства. В среднем данный показатель должен быть в районе 11-13 вольт.
2. После измерения двигатель авто нужно завести, затем процедура замера повторяется. В том случае, если спустя одну минуту значения на дисплее не изменяются, то генераторный узел не выдает зарядку. Если же устройство будет рабочее, то значение напряжения в электросети увеличится до 14.2-.14.7 вольт. В том случае, если напряжение превысило порог в 14.7 вольт, это говорит о том, что регулятор не работает.
3. Если проблема заключается в том, что генераторный узел воет или свистит, то сначала следует произвести диагностику натяжения приводного ремешка. В том случае, если ремень плохо натянут, его надо будет отрегулировать (автор видео — Дмитрий Пристром).

Последовательность первоначальной проверки

Первоначальный контроль работоспособности можно произвести без демонтажа генератора. Для этого устанавливаюм переключатель мультиметра на режим «постоянное напряжение 20В». Далее подключить черный щуп к минусовой клемме АКБ, красный – к плюсовой. После этого необходимо запустить двигатель, дать выйти ему на режим стабильных холостых оборотов. Считаются нормальными показания мультиметра в пределах от 13,5 до 14,5 Вольт.

Если мультиметр показывает значение меньше 12,8 Вольт, процесс заряда, либо не идет вообще, либо ток заряда крайне мал. Генератор работает в нештатном режиме. При напряжении больше 14,8 Вольт идет перезаряд аккумуляторной батареи. Это может привести к закипанию электролита, увеличению концентрации кислоты, разрушению пластин АКБ.

Чтобы проконтролировать напряжение на выходе генератора, необходимо в разрыв цепи от клеммы 30 на генераторе (место контакта с толстым проводом, ведущим к положительной клемме аккумулятора либо стартеру) включить автомобильную лампу.

Далее подключить мультиметр в режиме «=20V» красным щупом к контакту 30 генератора, черным — к зачищенному контакту на двигателе или кузове. Завести двигатель. Показания на мультиметре не должны быть более 15,5 Вольт при любом нажатии на педаль акселератора. В противном случае дальнейшая эксплуатация генератора опасна для электрооборудования автомобиля.

Читать также: Что делать если микроволновка не греет еду

При проверке следует оценить степень натяжения ремня генератора. По упрощенной методике это можно сделать, надавливая на ремень пальцем.

Величина прогиба должна находиться в пределах 0,5 – 1 сантиметр. Одновременно следует проверить степень износа ремня. Для определения причин нештатной работы генератора, выполнения ремонтных работ требуется демонтаж генератора.

Определяем неисправность

Как проверить генератор на ВАЗ-2110 в домашних условиях? Определить неисправную часть этой электромашина несложно. Для этого разбираем его на составные части. Возможно, вам не придется покупать его целиком, а достаточно будет заменить или отремонтировать сломанную деталь.

1. Подшипники. Для определения состояния заднего подшипника энергично повращайте его в разные стороны. Если вращение затруднено, имеется люфт или посторонние шума – подшипник подлежит замене. Аналогично проверьте передний подшипник. Для этого, удерживая шкив рукой, повращайте переднюю крышку.
2. Шкив. Осмотрите его на наличие повреждений и износ зубьев. Возможно, он требует замены.
3. Обмотки. Подключаем щупы омметра (или мультиметра, настроенного в режиме измерения сопротивления) к контактным кольцам ротора. Если ее сопротивление составляет от 4,5 до 10 Ом, то все исправно. В противном случае замене подлежит вест ротор (якорь) целиком.

Если теперь один из щупов перенести на корпус ротора, то мультиметр должен показать бесконечное сопротивление. Если оно близко к нулю, то обмотка также неисправна, «замкнута на корпус».

Читать также: Схема подключения однофазного контактора

Аналогично мультиметром проверяем на целостность обмотку статора.

Как провести ремонт своими силами?

Как известно, со временем некоторые элементы генератора приходят в негодность. Касается это и составляющей автомобиля Ваз 2110.
Ремонт генератора в данном случае потребует немного терпения и комплекта необходимых инструментов. А купить новый можно всегда, но зачем тратиться, если все можно сделать своими руками?Вообще, менять его рекомендуется после 50 тыс. км пробега.

Инструменты

При проведении ремонта генератора понадобятся следующие инструменты:

• ключ торцевой 17 (он должен иметь специальный удлинитель);
• ключ гаечный 10;
• омметр;
• съемник трехзахватный;
• специальная оправка, помогающая выдавить передний подшипник;
• специальная оправка, помогающая выдавить задний подшипник.

Эти инструменты реально помогут собственными силами провести и все демонтажные виды работ на ваз 2110. Генератор, ремонт которого непосредственно связан с демонтажем, подразумевает проведение нижеописанных действий.

Демонтаж

Правильно снять деталь, значит уже сделать половину дела. В данном случае нужно будет сделать следующее:

• поднять машину на эстакаду или заехать на смотровую яму;
• снять аккумулятор, расслабив прежде клеммы (демонтаж аккумуляторной батареи нужен для того чтобы обеспечить удобный доступ к верхней гайке, которая фиксирует генератор);
• открутить гайку, которая фиксирует генератор с регулировочной планкой (во время операции использовать торцевой ключ 17 с удлинителем);

Вот таким образом:

демонтаж генератора на ваз 2110

• для начала нужно снять грязезащитный щиток, который находится в моторном отсеке;
• далее снять ремень привода генератора;
• отсоединить провода от центрального вывода статора и вывода 67;

Вот таким образом:

отсоединение проводов

• снять защитный колпачок;
• открутить гайку, которая фиксирует наконечник с выводом плюса на аккумуляторную батарею (в этой операции используется ключ на 10);

снятие гайки, фиксирующей наконечник

• после этого следует открутить гайку, фиксирующую генератор с кронштейном, используя торцевой ключ 19 (кронштейн находится на поверхности блока цилиндров);
• снять длинный болт и извлечь генератор.

снятие генератора

Проводя данную операцию нужно быть очень аккуратным, дабы не потерять буферную втулку.

Конструктивные особенности

• В заводском исполнении диодные мосты для ВАЗ 2110 представляют собой монолитные конструкции, которые отличаются надежностью, финансовой доступностью, компактными размерами;
• Существенный недостаток у заводского диодного моста только один — если сгорает один диод, выполнить замену одного элемента не представляется возможным. Приходится покупать новый заводской выпрямитель и менять его со старым местами;
• При отказе в работе диодного моста можно попробовать собрать его своими руками из разных диодов;
• В заводском исполнении выпрямитель имеет 4 или 6 диодов, а при самостоятельном изготовлении можно добавить еще один дополнительный. Так многие поступают;
• При установке дополнительного диода, используют не заводские элементы, а более мощные. Это позволяет им более длительный срок не сгорать.

Качество работы самодельного выпрямителя проверить сложно, из-за чего вмешательство в заводскую конструкцию может только навредить генератору. Тогда вместо покупки дешевых расходников, придется менять чуть ли не весь узел.

Расположение на генераторе

Выявляем причину

Для того чтобы провести проверку, нужно завести мотор и прогрев его, довести обороты коленвала примерно до 3000 в минуту. Теперь включите все осветительные приборы (фары переведите на дальний свет) а также отопитель, стеклоочиститель, «аварийку», обогрев стекла.

Если замер напряжения АКБ будет ниже 13 В, можно с высокой вероятностью предположить, что есть обрывы или замыкания в обмотках генератора. Другой причиной может быть неисправность регулятора напряжения или же попросту окислились контактные кольца обмотки возбуждения.

Разобраться, почему аккумулятор на ВАЗ 2110 разряжается и не может прокрутить стартер, поможет данный материал: https://vazweb.ru/desyatka/elektrooborudovanie/razryazhaetsya-akkumulyator.html

Различные обрывы в составляющих генератора можно проверить, если только снять его. Кое-чему может помочь ремонт своими руками, однако, если проблема серьезна, а у вас недостаточно мастерства или водительско-слесарного опыта, то лучший выход – замена вышедшего из строя агрегата в сборе.

Замена ремня генератора

Мотивация установки нового ремня:

• заканчивается гарантийный срок службы, ориентировочно 40 – 50 тысяч километров пробега;
• в процессе очередного обслуживания обнаружены критические приметы разрушения изделия (потёртость, разрывы, сильное растяжение, расслоение).

Процедура осуществляется по описанной выше методике, за исключением:

• отсутствует необходимость полного удаления болтов, достаточно предоставить возможность свободного наклона генераторного блока;
• не нужно отключать провода.

Выполнить натяжку ремня регулировочным болтом. Нормальной величиной считается прогиб 1 — 1.5см при нажатии на ленту посередине между шкивами коленчатого вала, генератора.

Как снять генератор на ВАЗ-2112

Для более серьезной проверки устройство нужно снять. Генератор удерживается на кронштейне на блоке двигателя. Для демонтажа установки понадобятся ключи на 10 и 13, рожковый ключ на 17, а также монтировка и головка на 15.

Первым делом снимают клеммы с аккумулятора. Затем ослабляют и снимают ремень, а затем демонтируют механизм натяжителя ремня. Далее — отсоединяются провода и отключаются разъемы. Устройство удерживается на длинном болте и гайке. Снять его не так уж просто. Поэтому вначале откручивают головкой кронштейны на блоке мотора. Они находятся на задней части установки. Затем разворачивают генератор, что поможет беспрепятственно открутить крепление оси. Оно вытаскивается вместе с втулкой, а после ось выбивается из кронштейна.

Снятие генератора ВАЗ 2110

Демонтаж генератора с автомобиля ВАЗ 2110 не доставит особых проблем автолюбителю. На 8-клапанном моторе доставать генератор удобнее сверху, а на 16-клапанном двигателе придется снять защиту поддона и извлекать устройство снизу. Для работы понадобится всего несколько ключей.

1. Первым делом необходимо обесточить бортовую сеть автомобиля, для чего снять минусовую клемму с аккумуляторной батареи.
2. Следующим этапом демонтажа будет откручивание гайки М 10 на плюсовой шпильке генератора.
3. Теперь отсоединяются провода, которые подходят с задней стороны устройства.
4. Чтобы ослабить крепление, требуется взять ключ на 13 и ослабить верхнюю и нижнюю гайки.
5. Ключом на 10 следует выкрутить натяжной болт, после чего можно снять ослабленный ремень.
6. Осталось полностью выкрутить верхний и нижний болты и снять натяжную планку.
7. Генератор поворачивается под прямым углом и извлекается из моторного отсека.

Перед разборкой необходимо протереть весь прибор ветошью для удаления загрязнений.

Как разобрать генератор

Для начала сделайте две метки на крышках из металла. Это поможет вам потом собрать агрегат без проблем.

1. Отожмите металлические защелки и снимите пластиковую крышку.
2. Крестообразной отверткой открутите винты крепежа регулятора напряжения.
3. Открутите гайку М10. Затем отверткой удалите винт и извлеките конденсатор.
4. Для снятия шкива, зажмите корпус генератора в тисках. На гайку наденьте головку на 21, а через отверстие в головке накиньте на нее шестигранник на 8. Только после того как вы открутите гайку, можно будет снять шайбу и шкив.
5. Уберите четыре крепежных винта, чтобы разобрать генератор на две части.
6. Из задней части корпуса выкрутите винты крепления провода статора и диодного моста.
7. Удалите диодный мост и обмотку автогенератора.
8. Ротор выдавите из крышки пальцами вместе с подшипником.
9. Аккуратно снимите втулку подшипника.
10. Возьмите съемник и удалите подшипник.

Генератор в автомобиле является главным источником электроэнергии во время работы двигателя. Выход из строя поставщика электричества довольно быстро приведет к остановке автомобиля. Какой-бы ни был качественный и надежный генератор рано или поздно у него возникают неисправности

Поэтому важно быстро определить и устранить поломку

В этом автомобиле генератор расположен впереди двигателя, и добраться до него не составит труда. Да и сам ремонт генератора ВАЗ 2110 по силам даже начинающим автомобилистам.

Назначение генератора

Автомобильный генератор — это электромашина, трансформирующая энергию механизмов транспортного средства в электроток. Основная функция этого узла – постоянная подзарядка АКБ и обеспечение электрооборудования автомобиля достаточным электропитанием для выполнения им своих задач. В качестве генератора используется электрический агрегат переменного тока.

Место дислокации прибора – в подкапотном отсеке, как правило, спереди. Ременная передача, транслирующая энергию вращения коленвала автомобиля, позволяет вырабатывать электрический ток для нужд транспортного средства, поэтому во всех транспортных механизмах, в т.ч. и в ВАЗ 2110, замена генератора необходимое условие для продолжения движения, на энергии аккумулятора без подпитки тока генератора, далеко не уедешь, особенно в ночное время.

Вниманию автолюбителей предлагается схема генератора ВАЗ 2110, как для автомобилей старого, так и нового образца.

Расположение, демонтаж генератора ваз 2110

Узел находится под капотом справа внизу, по уровню ниже правой фары, напротив пассажирского сидения. Работы по демонтажу не вызывают особых трудностей. Устройство посажено глубоко в моторном отсеке. Извлекать удобнее вниз.

Расположение генератора ваз 2110

Возможны два варианта:

• работать, установив автомобиль на смотровую яму,
• воспользоваться домкратом.

Третий вариант – неисправность застала в дороге. Запасной генератор имеется, поднять авто нечем. Ремонт выполняется долго, на ощупь, вслепую.

Пошаговая инструкция:

1. Установить автомобиль на ручной тормоз.
2. Поднять переднюю правую сторону домкратом.
3. Ослабить крепление, снять минусовую клемму аккумуляторной батареи.
4. Стянуть резиновый защитный колпачок, открутить ключом М10, снять гайку, гровер шайбу с клеммы В+. Подойдет рожковый ключ. Вороток с трещоткой, головкой ускорят, упростят процесс.- Отсоединить провод с разъемом.
5. Выкрутить, вытащить регулировочный болт натяжения ремня генератора.
6. Уменьшить натяжение ремня, придвинуть генератор ближе к двигателю.
7. Отвернуть гайки верхнего, нижнего крепежных болтов. Вынуть втулку.
8. Выбить нижний болт, удалить верхний с планкой.
9. Придерживая одной рукой генератор, другой сбросить ремень со шкива, освободить, вынуть прибор.
10. Исправное устройство устанавливается в обратном порядке. Проверить надежность контактов, избегая искрения.
11. Отрегулировать натяжение ремня: свист свидетельствует о слабом, гул подшипника генератора – о чрезмерном натяжении.

Что нужно знать о работе генератора на ВАЗ 2110?

Устройство генераторного узла на «десятке» Если даваемое устройством напряжение слишком слабое, для начала его необходимо прозвонить. Но перед этим предлагаем ознакомиться с основными нюансами в работе данного узла. Работа генератора на «десятке», как и на любом другом автомобиле, основана на принципе электромагнитной индукции. Через медную катушку проходит магнитный поток, в момент его прохождения именно через нее, на выводах катушки появляется напряжение. По показателю это напряжение пропорционально скорости, с которой данный поток изменяется.

Чтобы данный поток мог преобразоваться, через катушку необходимо пропустить электрическое напряжение. В целом, для того, чтобы получить переменный ток, необходимы катушка, поскольку переменный показатель будет сниматься именно с нее, а также источник магнитного переменного поля.

На «десятке» источником напряжения является ротор, который постоянно вращается при движении. Этот ротор включает в себя вал, полюсную схему, а также контактные кольца. Кроме того, генератор ВАЗ 2110 включает в себя и статор — этот элемент необходимо для создания переменного тока. Устройство статора включает в себя обмотку, а также сердечник, состоящий из металлических пластин (автор видео — Дмитрий Пристром).

Признаки неисправности

Основным признаком износа подшипников генератора является появление отчетливого шума при вращении ротора.

Обычно подшипники начинают шуметь из-за недостаточного количества смазки, механических повреждений (разрушения сепаратора, сильного износа дорожек) или же из-за проворота внешней обоймы в своем посадочном месте, хотя случается это очень редко.

Считается, что при отсутствии смазки, достаточно заложить новую, чтобы избавиться от проблемы.

Но это не всегда так, работа данного элемента без смазки сопровождается интенсивным износом, поэтому после закладки новой смазки шум может прекратиться, но ненадолго, подшипник очень быстро выйдет из строя.

В любом случае при обнаружении проблем с подшипниками генератора, лучше сразу их заменить.

Далее рассмотрим, как выполняется замена этих элементов в генераторе автомобиля ВАЗ-2110.

Конструкция генераторов практически одинакова, поэтому последовательность работ будет аналогичной и для генераторов других автомобилей.

Контактные кольца ротора

Если на их поверхности есть небольшие царапины или задиры, то нужно отшлифовать поверхность мелкозернистой наждачной бумагой. Также можно снять небольшой слой металла с помощью токарного станка и затем отшлифовать. Если такими способами отремонтировать кольца не удалось, то они подлежат замене.

Для его снятия нужно сначала демонтировать задний подшипник (о том, как это сделать, рассказывалось ранее). Затем снимаем крестовину – защитный кожух контактов ротора. Отгибаем эти контакты и с усилием снимаем контактные кольца.

Новые кольца после смазки устанавливаем на якорь с помощью молоточка. Контакты загибаем и спаиваем с обмоткой ротора. Место спайки защищаем с помощью лака. Затем надеваем крестовину и подшипник.

Контактные кольца ротора

Если на их поверхности есть небольшие царапины или задиры, то нужно отшлифовать поверхность мелкозернистой наждачной бумагой. Также можно снять небольшой слой металла с помощью токарного станка и затем отшлифовать. Если такими способами отремонтировать кольца не удалось, то они подлежат замене.

Для его снятия нужно сначала демонтировать задний подшипник (о том, как это сделать, рассказывалось ранее). Затем снимаем крестовину – защитный кожух контактов ротора. Отгибаем эти контакты и с усилием снимаем контактные кольца.

Новые кольца после смазки устанавливаем на якорь с помощью молоточка. Контакты загибаем и спаиваем с обмоткой ротора. Место спайки защищаем с помощью лака. Затем надеваем крестовину и подшипник.

Подшипник генератора ВАЗ 2110

Еще одной проблемой генератора ВАЗ 2110 является подшипник ротора. Точнее два подшипника ротора, по одному с каждого конца вала ротора генератора. Передний подшипник завальцован в передней крышке генератора, весь узел не разборный, поэтому подшипник необходимо заменять со всей крышкой в сборе. С задним подшипником ситуация следующая, он просто напрессован на валу. Что бы его снять потребуется специальный съемник для подшипников. Для установки нового подшипника желательно использовать тиски. Поскольку вал ротора, на который вы будете напрессовывать новый подшипник должен быть неподвижен.

Возможные неисправности и способы их устранения

Итак, почему генераторное устройство греется и гудит, как защитить узел от воздействия воды?

Предлагаем ознакомиться с основными причинами неисправностей агрегата:

1. Износ щеток. Такая проблема актуальна для многих генераторов, не только «десяточных». При износе щетки надо будет менять.
2. Повреждение шкива или его выход из строя также потребует ремонта. В том случае, если шкив начинает работать некорректно, то узел не сможет выдавать необходимое количество напряжения. Поломка данного элемента, как правило, связана с износом зубчиков. Помимо этого, на самом устройстве могут образовываться различные повреждения, связанные с износом.
3. Токосъемные кольца и коллектор две составляющие, которые также часто изнашиваются. При выходе из строя этих компонентов агрегат не сможет выполнять возложенные на него функции. В том случае, если щетки изнашивается, узел будет вынужден функционировать с высокими затратами мощности, что приводит к его перегреванию.
4. Регулятор напряжения. Как сказано выше, при выходе из строя этого элемента увеличится напряжение в бортовой сети автомобиля, а это ничем хорошим не обернется.
5. Замыкание обмотки статорного механизма. При такой неисправности придется либо перематывать обмотки, что очень трудозатратно, либо полностью менять статор. Второй вариант более целесообразный.
6. Гул и появление сторонних звуков при работе генераторного узла может быть обусловлен износом подшипниковых устройств. Узел не сможет правильно работать, также он со временем начнет греться.
7. Выход из строя выпрямительного блока.
8. Износ приводного ремня. Этот элемент относится к категории расходных материалов, поэтому рано или поздно он в любом случае будет изнашиваться. При износе ремень подлежит замене.
9. Обрыв или повреждение проводки питания.

Замена деталей генератора ваз 2110

Случаются ситуации выхода из строя электронных компонентов генераторной установки ваз 2110. Замена может быть произведена без полного демонтажа генератора, прямо на автомашине. Регулятор напряжения, диодный выпрямитель располагаются под задней крышкой генератора. На ремонтном столе производить подобный ремонт значительно удобнее.

В полевых условиях необходимо:

обесточить генератор (отключить отрицательный аккумуляторный провод, провода с обратной стороны прибора);
снять пластиковую крышку тыльной стороны устройства, получив доступ к электронике;
открутить, убрать реле – регулятор,
обратить внимание, запомнить расположение крепежных элементов (винты, шайбы изоляционные, металлические), заворачивать, строго соблюдая порядок размещения, исключая короткое замыкание,
заменить обойму с диодами, собрать обратно, затянуть контакты.
