Коробка-автомат: «бублик» акпп, назначение, поломки и ремонт

Признаки неисправности гидротрансформаторов АКПП

Гидротрансформатор занимает лидирующие позиции по надежности среди различных узлов и деталей АКПП. Он полностью вырабатывает заявленный эксплуатационный срок. Однако, это не означает, что ГТР вечен. С помощью характерных симптомов опытные водители могут определить место возможных поломок в гидротрансформаторе и автоматической коробке передач.

Признаки неисправности гидротрансформатора:

1. Возникновение характерного звука (шуршащего, механического) при переключении скоростей. Этот малозаметный звук уходит, когда увеличиваются обороты, и машина ускоряется. Данный симптом указывает на деформации опорных игольчатых подшипников гидротрансформатора.
2. При громком стуке металла нужно проверить состояние лопастей и колеса гидротрансформатора в сборе.
3. Вибрации коробки передач на скорости 60 – 90 км/час (причина – неравномерное истирание фрикционов системы блокировки).
4. Загрязнение масла (запах гари, темный оттенок, густая консистенция).
5. Перегрев гидротрансформатора.
6. Засорение клапана гидроблока.
7. Снижение уровня трансмиссионного масла.
8. Проблемы с динамикой машины (обгонная муфта нуждается в замене).
9. Неожиданная остановка транспортного средства означает, что повреждены шлицы на турбинном колесе гидротрансформатора. При этом требуется установить новые шлицы или полностью менять деформированное колесо на новый механизм.
10. Глохнет двигатель при переходе на другую передачу. Здесь виновата управляющая автоматика.

Появившиеся признаки и неполадки в гидротрансформаторе АКПП игнорировать не рекомендуется. Если вовремя не заменить изношенный фрикцион блокировки, гидротрансформатор начнет чрезмерно перегреваться, выходной вал коробки передач – вибрировать, масляный насос преждевременно выйдет из строя. Соответственно, прекратится подача масла в гидроблок и к пакетам сцепления АКПП.

Если на остановке при работающем моторе остро ощущается запах оплавленного пластика, это свидетельствует о чрезмерном перегреве гидротрансформатора. Основная причина повышения температуры ГТР – снижение объема смазочного материала (эффект масляного голодания гидротрансформатора и автоматической коробки передач). Охлаждающая система автоматической коробки передач тоже часто отказывает в работе. Причина дефекта СО кроется в чрезмерной засоренности теплообменника гидротрансформатора. После замены масла и тщательного обследования системы охлаждения неприятный запах гидротрансформатора улетучится.

Виды АКПП и их отличие друг от друга

Принцип работы всех видов АКПП сводится к перемене передаточного числа, которая обеспечивает преобразование мощности двигателя. Производители современных машин устанавливают трансмиссию таким образом, чтобы потенциал можно было использовать полностью. За счёт работы коробки передач, усилие передаётся от мотора к колёсам автомобиля с самыми маленькими потерями. Достигается это за счёт отсутствия разрыва сцепления.

Работа коробки запускается сразу после пуска мотора. В движение приходит маслонасос, нагнетающий давление жидкости. Колесо гидротрансформатора раскручивается в соответствии со скоростью вращения коленвала. Реакторные и турбинные остаются неподвижными.

Водитель за счёт нажима на педаль газа переключает передачи. Двигатель при этом раскручивается, провоцируя на движение насосное колесо. От лопастей под влиянием центробежной силы моторное масло переходит к турбине, обеспечивается вращение. Жидкость в результате переходит обратно к насосному колесу.

В отдельных коробках передач, при скорости 20-60 км/ч происходит автоматическая блокировка гидротрансформатора муфтой. Автомат при этом жёстко сцепляется с мотором, потому потеря мощности не прослеживается. Интересно, что при эксплуатации в таких условиях, масло быстрее приходит в негодность из-за перегрева и износа фрикционной накладки. Крутящий момент от двигателя переходит по выходному валу в АКПП.

Автоматическая система занимает передовое место среди числа всех известных вариантов. Новые системы постоянно разрабатываются и совершенствуются. Из общих списков можно выделить вариаторные, роботизированные и классические типы.

Классическая автоматическая коробка передач

Гидротрансформаторный модуль популярен до сих пор, несмотря на наличие других, более совершенных вариантов. Такая трансмиссия используется и сейчас. Её устанавливают на авто, сходящие с конвейера.

Стандартная АКПП

Коробка автомат включает планетарный редуктор, управляющую систему и гидравлический трансформатор. Последний элемент механизма является самым значимым, отсюда и название конструкции. Модуль активно используют на легковых и грузовых транспортных средствах.

Кому подойдёт автомобиль с АКПП сказать довольно трудно. Управлять автоматом после механики бывает достаточно сложно. Многим владельцам, несмотря на видимое упрощение режима эксплуатации, бывает тяжело перестроиться.

Роботизированная

Роботизированная коробка является достойной и более современной альтернативой для классического варианта АКПП. Переключение скоростей в ней обеспечивается за счёт взаимосвязи электрических механизмов, проявляющих активность за счёт электронного блока. Главное сходство этой системы с классической – наличие сцепления в корпусе КПП.

Роботизированная АКПП

Вариатор

Это устройство плановой бесступенчатой передачи, обеспечивающее передачу крутящего момента на колёса. Такая конструкция производит уменьшенный расход топлива при условии сохранения или приумножения динамических показателей.

Вариатор

При правильном использовании, вариатор помогает бережно эксплуатировать мотор транспортного средства. Модуль бывает цепным, ремённым, тороидальным.

Отличная статья в тему: Вариатор или автомат: что лучше и надежнее, плюсы и минусы, чем отличаются коробки передач, в чем разница

DSG

DSG это тоже роботизированная система, обеспечивающая автоматическое включение первой и второй скорости, при разомкнутости сцепления. Так модуль начинает подготовку ко включению повышенной передачи. При переключении сцепление первой ступени размыкается, а второй смыкается, действие происходит и в обратном порядке.

DSG-7

Сходство с механикой в том, что синхронизаторы способны переключать скорость при блокировки шестерни. Работа муфт обеспечивается с помощью движения цилиндров. Сцепление работает за счёт гидропривода.

Многовальные коробки прямого переключения

Такие коробки передач используют в спорткарах. Например, в Koenigsegg Jesko применяют КПП с 3-мя валами, 9 передачами и 7-ю фрикционами. Автомобиль моментально может переходить в спортивный режим, так и в экономичный городской. Регулируется это при помощи кнопки: полунажатие левой кнопки снижает передачу, полное нажатие – включает спортивный режим. Если полунажать на правую – передача повысится, если нажать до конца – включится экономичный режим.

А в некоторых спортивных Mercedes есть АКПП со сцеплением, который по стиля езды похож на вышеуказанный, но имеющий совсем другие внутренние составляющие.

Трехвальная 6-ступенчатая коробка передач Mercedes-Benz C-class sport coupe

Ремонт гидротрансформатора

Покупка нового гидротрансформатора — достаточно дорогое удовольствие. Усложняется ситуация еще и тем, что зачастую на старые подержанные импортные автомобили достать подходящий «бублик» бывает непросто. Поэтому в большинстве случаев автовладельцы предпочитают ремонтировать гидротрансформаторы, тем более что этот узел вполне ремонтопригоден.

Цена самого простого ремонта начинается со значения около 4…5 тысяч российских рублей. Однако сюда нужно добавить стоимость демонтажа трансмиссии, выполнения дефектовки, а также цену новых заменяемых деталей. Как правило ремонт гидротрансформатора состоит из следующих работ:

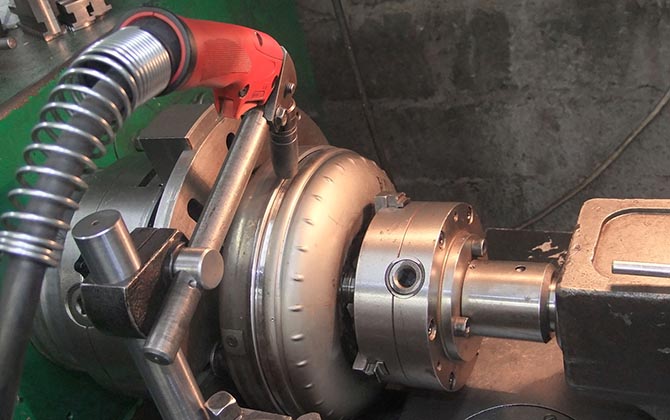

• Демонтаж и разрезание. Корпус гидротрансформатора в большинстве случаев запаивается. Соответственно, чтобы добраться до его внутренностей, необходимо разрезать корпус.
• Промывка внутренних деталей. Для этого удаляется трансмиссионная жидкость и при помощи чистящих средств выполняется промывка лопастей, каналов и других деталей «бублика».
• Дефектовка. Один из самых ответственных процессов. Во время его выполнения производится проверка всех внутренних деталей гидротрансформатора. При выявлении поврежденных внутренностей принимается решение об их замене или ремонте.
• Замена частей. Как правило, при выполнении ремонтных работ все резиновые и пластмассовые уплотнения меняются на новые. Зачастую также меняются фрикционные накладки и гидроцилиндры. Естественно, что перечисленные запчасти нужно купить дополнительно.
• После выполнения ремонта корпус вновь собирается и запаивается.
• Выполняется балансировка гидротрансформатора. Она нужна для нормальной работы узла в дальнейшем.

При выполнении ремонта важен профессионализм его исполнителей. Дело в том, что гидротрансформатор работает с высокими оборотами и давлениями жидкости. Поэтому здесь очень важна точность настройки узла, поскольку малейшая несоосность или разбалансировка при значительных нагрузках может вновь вывести из строя гидротрансформатор и даже другие элементы автоматической трансмиссии, вплоть до самой АКПП.

Неисправности гидротрансформатора

АКПП с гидротрансформатором является надежным агрегатом, но иногда встречаются поломки как в планетарном узле, так и в бублике.

Симптомы неисправности гидравлического трансформатора:

• незначительное пробуксовывание при начале движения;
• вибрации и жужжание при движении транспортного средства;
• толчки при смене положения рычага селектора;
• механические шумы и стуки;
• снижение разгонных характеристик;
• запах расплавленной пластмассы;
• при выборе ступеней мотор глохнет;
• появление металлической стружки на щупе;
• снижение уровня трансмиссионной жидкости;
• шуршание в области бублика, которое может исчезнуть при начале движения.

Основные поломки гидротрансформатора:

1. Повышенный износ опорных или промежуточных подшипников. При работе автомобиля в холостом режиме появляется характерный незначительный механический шум, исчезающий по мере увеличения скорости движения транспорта. Устраняется заменой вышедших из строя деталей.
2. Вибрация, сначала появляющаяся при движении на высокой скорости, со временем увеличивающаяся и возникающая при всех режимах движения машины. Причиной этого является снижение свойств рабочей жидкости и загрязненность масляного фильтра. Лечится заменой старой трансмиссионной жидкости на новую качественную ATF жидкость, установкой нового фильтра.
3. Падение разгонных характеристик автомобиля. Происходит из-за высокого износа обгонной муфты, вызывающей прекращение функционирования статора бублика и невозможности повышения вращающего момента. Для устранения неисправности необходимо заменить поврежденную деталь.
4. При движении возникает сильный металлический стук и скрежет. Причиной такой поломки является разрушение лопастей насоса, турбины или статора. Данная неисправность устраняется заменой вышедших из строя составляющих или установкой нового гидротрансформатора.
5. Запах расплавленного пластика возникает из-за перегрева агрегата, причиной которого может стать снижение уровня рабочей жидкости, засоренность охлаждающей системы коробки. Для устранения последствий перегрева необходимо заменить поврежденные пластиковые компоненты, прочистить систему охлаждения АКПП и полностью обновить трансмиссионную жидкость.
6. Появление мелкой металлической стружки на щупе указывает в большинстве случаев на высокий износ торцевой шайбы. Эта неисправность устраняется путем установки новой детали, взамен поврежденной, и обновлением рабочей жидкости для удаления стружки.
7. Машина глохнет при изменении режима функционирования АКПП или смене положения селектора. Причиной этого являются сбои в работе электроники, приводящие к блокировке бублика. Для устранения данной неисправности необходима профессиональная диагностика блока управления АКПП, при необходимости замена вышедших из строя электронных проборов.
8. Прекращение движения транспортного средства. Происходит из-за отсутствия передачи вращающего момента от мотора к АКПП вследствие срезания шлиц на центростремительной турбине. В редких случаях подобная неисправность возникает при сбоях в электронном управлении. Проблема устраняется восстановлением шлиц (при возможности — это осуществить) или установкой нового гидравлического трансформатора.
9. Уменьшение уровня рабочей жидкости. Причиной этого является нарушение герметичности корпуса (течи в районе сальников и уплотнителей). Устраняется заделыванием места протекания, заменой протекающих компонентов или установкой нового бублика.

При появлении любого из вышеперечисленных симптомов необходимо срочно обратиться на станцию техобслуживания для проведения диагностических процедур и осуществления ремонта узла или его замены. Своевременный ремонт гидротрансформатора позволит избежать возникновения дальнейших поломок и существенно сократит затраты на ремонт АКПП.

Самостоятельный ремонт бублика достаточно сложная процедура из-за цельности и герметичности агрегата. Для замены вышедших из строя деталей следует аккуратно разрезать корпус, а после ремонта тщательно и герметично запаять.

В некоторых случаях при наличии серьезных и многочисленных повреждений различных составляющих гидравлического трансформатора со стороны финансовой составляющей проблемы бывает дешевле установить новый агрегат, чем устранять неисправности в старом.

Масло

От состояния АТФ-жидкости во многом зависит ресурс и исправность АКПП. Специалисты рекомендуют производить ее замену раз в 40-50 тысяч километров. Однако своевременная замена еще не является залогом продолжительной работы гидротрансформатора. В случае потеков и низкого уровня АТФ-жидкости «бублик» выйдет из строя очень быстро.

Обратите внимание и на состояние самого масла. Так можно вовремя определить и предотвратить неисправности, связанные с гидротрансформатором

Наличие стружки на щупе исключено. Если это так, значит, либо вышло из строя турбинное или реакторное колесо, либо износилась торцевая шайба.

Обратите внимание! При эксплуатации АКПП с низким уровнем АТФ-жидкости, возможен перегрев ГДТ. Периодически осматривайте днище автомобиля, а именно крышку (поддон) автоматической коробки

Иногда уплотнительные прокладки могут давать течь. Эксплуатировать автомобиль с такой неисправностью нежелательно, поскольку уровень масла может упасть в любой момент

Периодически осматривайте днище автомобиля, а именно крышку (поддон) автоматической коробки. Иногда уплотнительные прокладки могут давать течь. Эксплуатировать автомобиль с такой неисправностью нежелательно, поскольку уровень масла может упасть в любой момент.

Преимущества и недостатки АКПП с гидротрансформатором

Альтернативой коробки-автомат с гидротрансформатором является АКПП с гидромуфтой, основное конструкционное отличие которой заключается в отсутствии гидравлического реактора, усиливающего передаваемый на трансмиссию крутящий момент. К основным преимуществам гидротрансформатора АКПП относят:

• Мягкий и плавный старт автомобиля, плавное переключение передач;

• Возможность увеличения крутящего момента силового агрегата;

• Отсутствие необходимости в техническом обслуживании на протяжении всего ресурса эксплуатации;

• Снижение вибрации трансмиссии и защита коробки от перегрузок при неравномерной работы двигателя.

Однако конструкционная сложность также привела к образованию ряда недостатков – среди минусов АКПП с гидротрансформатором требуется выделить:

• Высокую стоимость – АКПП с гидротрансформатором сложнее в производстве, а ремонт самой детали в случае неисправности выйдет в круглую сумму.

• Низкую динамику авто – часть полезной энергии двигателя уходит на раскручивание потока трансмиссионной жидкости в гидротрансформаторе, что увеличивает время набора скорости автомобиля.

Это интересно! В современных моделях АКПП низкий КПД гидротрансформатора инженеры устранили путем внедрения механизма блокировкой агрегата, принцип действия которого схож с классическим сцеплением на МКПП. Блокировка может включаться на любой передаче и позволяет передавать момент на коробку без снижения потерь мощности на раскручивание масла в ГТР.

Вопросы и ответы по теме

Вопрос: Как выбрать скорость срыва гидротрансформатора, подходящую для конкретного применения?

Ответ: Заявленная скорость срыва должна быть как минимум на 500 об/мин выше, чем начало диапазона мощности распределительного вала. Все распределительные валы вторичного рынка поставляются с кулачковой картой, где указывается диапазон оборотов.

Если, к примеру, распределительный вал поддерживает диапазон 1500–6500 об/мин, нужно выбрать крутящий момент с минимальным числом оборотов 2000 об/мин.

Для автомобиля городского назначения целесообразно выбрать скорость срыва преобразователя, меньше оборотов двигателя при скорости езды 100 км/час.

Такой подход предотвратит чрезмерное накопление тепла. Исключением является трансмиссия / гидротрансформатор с блокировкой.

Определение «пробуксовки вспышки»

Вопрос: Чем объяснить разницу между терминами «пробуксовка вспышки» («Flash Stall») и «пробуксовка педального тормоза» («Foot-Brake Stall»)?

Для справки: «Пробуксовка вспышки» («Flash Stall»)  — это максимальное число оборотов двигателя с автоматической коробкой передач при начальном рабочем диапазоне АКПП и полностью остановленном кардане.

Для справки: «Пробуксовка педального тормоза» («Foot-Brake Stall») — это число оборотов двигателя, достаточное для перевешивания тормозного (стояночного) усилия и начала движения автомобиля вперёд.

Ответ: Из двух измерений останова гидротрансформатора наиболее точным является первый — «пробуксовка вспышки». «Пробуксовка педального тормоза» зависит от большого количества параметров:

• типа тормозной системы,
• дисковой или барабанной конструкции тормоза,
• регулировки тормозной системы,
• отношения колец и шестерён и т.д.

Всё эти переменные более резко влияют на стояночный тормоз, на характеристики холостого хода двигателя, на установку кулачка вала под низкий крутящий момент для автоматической коробки передач (АКПП).

Определить «Flash Stall» можно следующим способом:

В режиме холостого хода с низкими оборотами включить полный газ

Когда автомобиль начнёт движение вперёд, обратить внимание на показания тахометра. Эти показания и есть «Пробуксовка вспышки» («Flash Stall»)

Двигатель должен иметь высокую чувствительность к холостому ходу. В противном случае, может потребоваться регулировка фаз газораспределения и / или регулировка карбюратора.

Термин «блокирующий» гидротрансформатор

Вопрос: Что означает термин «блокирующий» преобразователь крутящего момента?

Ответ: Термин относится к устройству, содержащему внутренний блокирующий поршень или подобное устройство. Применяемые трансмиссии:

• AOD,
• AODE,
• TH350C,
• 2004R,
• 4L60 (700R4),
• 4L60E,
• 4R70W,
• 4L80E  и другие,

используют именно такую технологию устранения пробуксовки для увеличения экономии топлива. Более старые трансмиссии, типа: TH400, TH350, C6, C4 и другие, не включают методы блокировки.

Единственный способ повысить эффективность использования топлива в гидротрансформаторах такого типа:

• изменить зазоры,
• перенаправить углы рёбер,
• снизить фактическую скорость срыва.

Особенности установки нового устройства

Вопрос: Нужно ли менять переднее уплотнение и втулку коробки передач перед установкой нового преобразователя?

Ответ: Да, как правило, нужно. Следует осмотреть старый гидротрансформатор на предмет повреждения ступицы насоса коробки передач. Если обнаружится какой-либо износ ступицы, необходимо заменить уплотнение и втулку. Если же износ не обнаружен, возможно, достаточно обойтись заменой уплотнения.

Вопрос: Какой зазор соблюдать между гидротрансформатором и гибкой пластиной, прежде чем тянуть конструкцию вперёд и крепить к пластине?

Ответ: Между гидротрансформатором и гибкой пластиной должен оставаться зазор 3-5 мм перед тем, как начинать подтягивать преобразователь вперёд и крепить к пластине.

При помощи информации: JEGS

Признаки проблем с гидротрансформатором АКПП

Как правило, на проблемы с ГДТ указывает состояние масла в коробке автомат. Проверять состояние смазки рекомендуется, как минимум, один раз в месяц. Зачастую это позволяет своевременно выявить неполадки АКПП или гидротрансформатора и сразу заняться их устранением.

• Если цвет ATF после замены быстро меняется (изначально прозрачное масло мутнеет, темнеет и становится непрозрачным), это часты признак проблем с фрикционными накладками.
• Также на неполадки ГДТ указывают признаки, когда автомобиль хуже тянет, теряется динамика разгона, увеличился расход топлива, заметны рывки при спокойном движении или в режиме торможения двигателем, появились вибрации, слышен вой при замедлении, машина стала откатываться назад при трогании в гору.

Таки или иначе, указанные выше признаки и симптомы являются основанием для того, чтобы проверить «бублик». Зачастую вовремя принятые меры позволяют избежать серьезного повреждения как ГДТ, так и самой АКПП.

Звуки, вибрация

Как самостоятельно определить признаки неисправности гидротрансформатора АКПП? В первую очередь, нужно прислушаться к работе самой коробки. Так, при переключении передач может возникать механический звук (шуршание). Поначалу он едва заметен. А при увеличении оборотов двигателя и вовсе пропадает. О чем это говорит? Такие признаки неисправности гидротрансформатора АКПП свидетельствуют о проблеме с упорными подшипниками игольчатого типа. Элемент располагается между крышкой гидротрансформатора и турбинным (либо реакторным) колесом.

Если при переключении передач возникает громкий металлический стук, это говорит о деформации лопаток турбинного колеса. Ремонту такой элемент уже не подлежит.

Если при скоростях 60-90 километров в час возникает легкая вибрация, это говорит о забитом масляном фильтре. Также подобные симптомы происходят из-за некачественной или старой АТФ-жидкости. Решение проблемы – замена фильтра и масла. В большинстве случаев ремонт на этом заканчивается.

Многие применяют частичную замену масла – сливают часть старого и доливают новое, повторяя этапы 2-3 раза. Но специалисты рекомендуют не экономить на полной замене АТФ-жидкости. Она производится на стенде под давлением. В чем плюс такой процедуры? Замена масла будет произведена на 100 процентов, а грязь из коробки полностью вымоется. Повторить это в условиях гаража невозможно – только при наличии стенда.

Рекомендации по обслуживанию и эксплуатации ГДТ

Применение «бублика» в трансмиссии упрощает и облегчает управление автомобилем даже в тяжелых условиях. Однако, АКПП с гидротрансформатором при сравнении с МКПП проигрывает по параметрам:

• низкий КПД без применения блокировки;
• расход топлива на 10% выше;
• малый диапазон изменения крутящего момента «бублика» и необходимость установки планетарного редуктора;
• сложность конструкции и обслуживания;
• высокая стоимость.

Чтобы стать постоянным клиентом мастерской по ремонту гидротрансформатора АКПП, нужно соблюдать два правила:

• как можно чаще вжимать педали газа и тормоза в пол, чтобы быстрее истереть фрикцион муфты блокировки в абразивную пудру, загрязнить масло и ускорить износ автомата;
• никогда не менять жидкость, особенно, если она черная, горячая, а уровень выше или ниже нормы.

Если серьезно, то ГДТ выходит из строя медленно и незаметно для водителя. Явный сигнал неисправности — течь масла в месте соединения гидротрансформатора и двигателя. Другие признаки неполадки могут проявляться уже на стадии распространения «заболевания» по все АКПП. Поэтому, если автомобиль ведет себя странно: медленно разгоняется, увеличил расход топлива, при движении появляется вибрация — нужно отправить машину на проверку.

Перед самостоятельным осмотром коробки нужно изучить устройство и особенности конкретной модели АКПП. Чтобы добраться до гидротрансформатора, придется снимать всю коробку. Без распила и разборки отремонтировать «бублик» не получится. Промывка гидротрансформатора растворителями может повредить колесам и «разъесть» сальники.

После ремонта и сборки АКПП необходима балансировка гидротрансформатора. Не все сервисы проводят эту операцию, поскольку она трудоемка и проблематична. ГДТ работает на высоких оборотах — дисбаланс или нарушение соосности валов выведут из строя не только «бублик», но и всю АКПП.

Срок службы современного гидротрансформатора АКПП составляет 150 — 200 000 км. Ресурс сократится до 100 000, если менять масло. Фрикционы истираются к 120 — 150 000 км и тоже требуют замены. После 200 000 км «бублику» с регулируемым проскальзыванием прописан плановый капремонт.

Б/у или контрактный гидротрансформатор АКПП

Для коробок Мерседес 722.6 новые запчасти найти сложно. В основном это восстановленные детали на заводе-изготовителе. Покупка отремонтированного гидротрансформатора АКПП Мерседес обходится дороже, чем контрактного, и сопоставима со стоимостью ремонта родного бублика. В поисках дешёвого б\у агрегата можно нарваться на недобросовестный ремонт и дешёвые запчасти вместо оригинала.

Контрактные гидротрансформаторы Мерседес поставляются из Европы или США, где их снимают с исправных автомобилей. За счёт того, что зарубежные АКПП не питались российским топливом и не страдали на российских дорогах, их остаточный ресурс составляет не менее 100 000 км. Но нужно понимать, что агрегат б/у с высокой вероятностью будет иметь следы износа и другие дефекты, возникшие в процессе эксплуатации.

На нашем сайте Вы можете заказать контрактный гидротрансформатор АКПП Мерседес. Для подборки агрегата нужно знать модель автомобиля, тип двигателя и вин-код. После оформления заявки мы сможем назвать цену и сроки поставки товара. Доставка по России и странам СНГ бесплатная. После получения гидротрансформатора Мерседес у Вас будет 90 дней на проверку его работоспособности.

Как ремонтируют гидротрансформаторы Mercedes

Ремонт гидротрансформатора Мерседес обходится дорого из-за сложной конструкции агрегата с большим количеством расходников. Бублик восстанавливают во время ремонта всей АКПП или отдельно. Специализированные сервисы по ремонту коробок Мерседес принимают агрегаты из разных регионов РФ и стран СНГ через службу доставки.

После снятия с АКПП или передачи в ремонт гидротрансформатора Мерседес мастер осматривает корпус на наличие трещин, повреждений шейки, качество сварки шва. Затем сливает старую жижу и распиливает корпус на токарном станке.

Мастер начинает ремонт с дефектовки:

• проверяет износ втулки между насосным колесом и поршнем блокировки;
• осматривает поршень на наличие задиров;

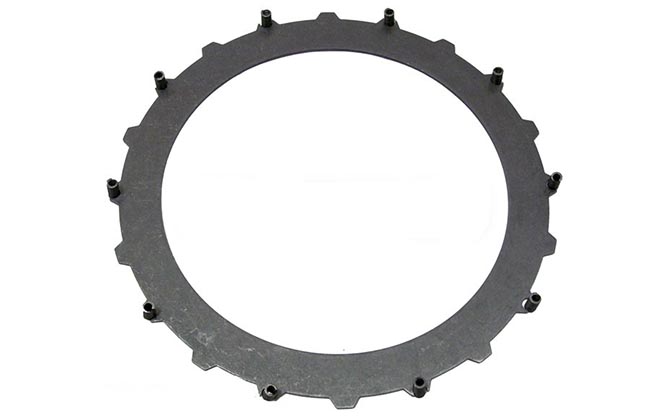

• оценивает степень износа стальных и фрикционных дисков;
• проверяет пружины демпфера на наличие трещин;
• осматривает целостность лопастей насосного и турбинного колёс;
• проверяет состояние алюминиевых шлицов реактора и ход муфты;
• оценивает состояние подшипников;
• выкидывает все уплотнительные резинки и прочие расходники.

На следующем этапе ремонта детали гидротрансформатора Мерседес промывают растворителями от грязной жижи и обдувают сжатым воздухом. Мастер повторно осматривает чистые детали. Повреждённые заменяет новыми или восстанавливает. Металлические диски и поршень зашлифовывает на станке.

Слабые места гидротрансформатора Мерседес во время ремонта тюнингуют:

• устанавливают дополнительные втулки для защиты от снижения давления через отверстие вала;
• ставят возвратные пружины для предотвращения холостой пробуксовки фрикционов;
• фиксируют усики лопаток турбинного колеса в торическом диске, которые могут со временем разбалтываться;
• в местах сцепления корпуса реактора и обоймы вставляют штифты, чтобы исключить проворачивание обоймы в будущем.

На следующем этапе ремонта гидротрансформатора мастер протачивает корпус под новый фрикцион, стараясь срезать минимальный слой металла. Это необходимо для свободного соединения половин корпуса с минимальным зазором.

Гидротрансформатор Мерседес собирают с новыми уплотнителями, фрикционными дисками и восстановленными деталями. Корпус сваривают на специальной платформе, контролируя соосность с точностью до сотой мм и зазор между верхней и нижней крышкой. Ремонт заканчивается проверкой на герметичность, осевое биение и балансировкой на станке.

На заезженных Мерседесах ремонт гидротрансформатора обходится слишком дорого, требует замены многих деталей или вовсе невозможен. В таких случаях мастера по ремонту предлагают заменить агрегат на новый, восстановленный или контрактный.
