Ремонт компрессора кондиционера автомобиля своими руками

Устройство компрессора кондиционера автомобиля

Задача компрессора – обеспечить перемещение фреона по замкнутому контуру. После компрессора фреон попадает в конденсор, где благодаря обдуву воздухом, производимым вентилятором, он охлаждается, конденсируясь на трубках радиатора, меняя своё агрегатное состояние на жидкое. Проходя через ресивер, хладагент очищается от загрязнений и поступает в терморегулируемый вентиль, задача которого – дозировано впрыскивать фреон в испаритель. Это узел, который непосредственно отвечает за охлаждение салона. Здесь хладагент в виде аэрозоли охлаждается ещё больше, переходя в газообразное состояние. Рабочий орган испарителя – это радиатор, или система трубок. Контактируя с ними, фреон охлаждает их поверхность, а вентилятор сдувает холод назад в салон.

Хладагент же двигается дальше, находясь в достаточно охлаждённом состоянии, попадая обратно в компрессор. Таким образом, круг замыкается, обеспечивая непрерывное поступление холодного воздуха в салон автомобиля. Участок от компрессора до ТРВ называют магистралью высокого давления, область от испарителя до компрессора – зоной низкого давления. Рабочие параметры автокондиционера контролируют датчики: при избыточном давлении, которое возникает, например, когда автомобиль стоит в пробке, вентилятор включается на полную мощность, помогая конденсору выполнить свою работу – преобразовать газ в жидкость и тем самым разгрузить магистраль. Если это не помогает, срабатывает датчик аварийного давления, отключающий кондиционер.

Мы уже упоминали, что компрессор потребляет немало энергии, отнимая у силового агрегата порядка 5 – 15 лошадиных сил, и этот отбор мощности на слабых моторах весьма ощутимо сказывается на динамических характеристиках. Кроме того, работающий кондиционер становится причиной роста расхода топлива (до 1 литра на 100 км.), что заставляет многих водителей ездить с выключенной системой кондиционирования, несмотря на адскую жару. Понятно, что открытые окна при невысокой скорости движения малоэффективны, а при скоростной езде это мощный источник сквозняков. Так что если хочешь ездить с комфортом, нужно смириться с дополнительными расходами и снижением приёмистости двигателя.

Ремонт трубок и шлангов

Своевременная диагностика соединительных шлангов, идущих от компрессора и подверженных действию высокого давления – гарантия длительной работы как компрессора, так и всей климатической системы. При соблюдении рекомендованной периодичности проведения проверок срок годности компрессора автокондиционера удаётся увеличить в полтора – два раза. Проблема заключается в том, что магистральные шланги подвержены встряскам и вибрациям, неизбежным при движении по неидеальных дорогах. Ещё одним фактором риска является близкое соседство шлангов, идущих непосредственно к компрессору, с выпускным коллектором – источником повышенной температуры. В результате именно в этих местах чаще всего происходит пересыхание и растрескивание магистральных трубопроводов, что грозит разгерметизацией системы.

Такой же результат возможен и при старении различных резиновых изделий – прокладок и уплотнительных колец. Наконец, потеря герметичности возможна и на металлических трубках, которые подвержены воздействию коррозии

Поэтому так важно регулярно производить визуальный осмотр магистральных трубопроводов (особенно на участке высокого давления) и во всех местах, где возможна утечка хладагента. О том, что таковая имеет место быть, расскажут масляные разводы

В таких случаях потребуется незамедлительный ремонт прохудившихся элементов (шлангов, трубок, прокладок, уплотнительных колец), а если это невозможно – их полная замена.

Антибактериальная чистка испарителя-кондиционера

Если вы хотите, чтобы запах в салоне при работе кондиционера был приятным, то необходимо проводить систематическую чистку испарителя. Ремонт компрессора-кондиционера своими руками в данном эпизоде также можно и нужно сделать. Очистку кондиционера рекомендуется проводить 1 раз в полгода. Нам понадобится спрей-очиститель для автомобиля. Содержимое его распыляется так, чтобы оно попало на испаритель.

Параллельно приводим в действие режим рециркуляции на обороты максимума. Данный спрей также образует на испарителе пленку. Цель – защита от внешних воздействий и профилактика появления новых микробов и вредителей. Для качественной работы кондиционера рекомендуется за несколько минут до приезда на место назначения выключать его для просушивания испарителя. Такой нехитрый совет поможет вам в течение долгого времени эксплуатировать кондиционер-компрессор.

Ремонт радиатора

Перебои в работе кондиционирования могут быть связаны с тем, что различный мусор наполнил внутренности радиатора. Это может закончиться более серьезными проблемами работы автомобиля. Решаем проблему просто – чистим и моем радиатор. Перед работой по внешнему очищению снимаем его. Если данное действие невозможно сделать, работаем предельно собрано и аккуратно.

Хорошим вариантом очистки является компрессионная продувка сжатым воздухом. Заменой данной процедуре послужит хороший напор воды с добавлением различных химических препаратов. Если охлаждающая жидкость содержит в себе загрязняющие элементы, проводим полную промывку радиатора. Заливаем чистящее средство в машину, приводим двигатель в работу на 15-20 минут. Слить воду, и промыть систему охлаждения в течение трех раз дистиллированной водой.

• При профилактике работы радиатора следует произвести тщательный его осмотр на наличие трещин и других повреждений. Существует несколько простых и экстренных методов избавления от данной проблемы. Например: добавление внутрь сырого яйца или горчичного порошка. Работники автохимических предприятий предлагают использовать такие средства как, порошки-герметики или специальные растворы для возвращения к жизни радиатора.
• Хорошим средством починки радиатора при наличии необходимых деталей является «холодная сварка». Необходимый набор сварщика: холодная сварка, наждачная бумага, ацетон или чистый бензин. Очищаем поверхность с помощью бумаги и создаем искусственные неровности. Далее место обрабатываем бензином или ацетоном. Тщательно читаем инструкцию по использованию холодной варки. По ее окончании ждем некоторое количество времени, в зависимости от некоторых факторов. Герметичное соединение готово.

Выше были представлены некоторые виды поломок кондиционера компрессора. И методы их ремонта, выполненные своими руками. Вовремя выполненная профилактика работы компрессора позволит продлить срок службы и лишит вас потери времени и денег.

Существует ряд нехитрых правил, которые помогут при использовании системы кондиционирования:

1. Если кондиционер включен, то необходимо, чтобы все окна в автомобиле оставались закрытыми.
2. Всегда перед началом работы компрессора-кондиционера проветривайте салон. Спертый воздух, проходящий через кондиционер, приводит к неправильному эффекту.
3. Во избежание запотевания стекол при эксплуатации кондиционера не забывайте включать печку.
4. Проводите ежедневную оценку состояния окошка у ресивера-осушителя.
5. Избавляйтесь от пыли по мере ее накопления, не затягивайте с уборкой и очисткой салона машины.

Выделяйте время на осмотр и ремонт автомобиля, и не бойтесь проводить ремонт деталей своими руками.

Устройство и принцип работы

Кондиционер – это довольно сложная система замкнутого типа.

Для того чтобы понять то, как она устроена, стоит для начала рассмотреть в отдельности каждый элемент:

• Компрессор наиболее сложный элемент системы. В первую очередь он предназначен для того, чтобы произвести сжатие хладагента и превращение его в газ высокой температуры. Работа компрессора автомобильного кондиционера обеспечивается при помощи ремня через электромагнитную муфту.
• Конденсатор – или если говорить проще – алюминиевый радиатор кондиционера, именно внутри его происходит превращение газа в жидкое вещество. Как правило, радиатор оснащается электрическими вентиляторами, которые обеспечивают регулирование температуры посредством обдува. Дополнительно стоит отметить, что радиатор является одной из самых уязвимых частей всей системы. Он не только плохо переносит разного рода механические воздействия, но и может выйти из строя просто в результате интенсивной эксплуатации.
• Испаритель. Представляет собой алюминиевый теплообменник, в котором происходит преобразование хладагента из жидкого состояния в газообразное. Располагается испаритель непосредственно в салоне транспортного средства там же, где расположен радиатор печки.
• Расширительный клапан. Небольшой, но весьма важный элемент, от которого напрямую зависит-то, сколько хладагента поступит в испаритель а, следовательно, именно от этого клапана будет зависеть производительность системы в целом. Если говорить проще, то этот маленький клапан отвечает за температуру в салоне.
• В отдельных случаях вместо расширительного клапана может использоваться расширительная трубка, которая фактически выполняет ту же задачу, но при этом имеет немного другую конструкцию. Применение расширительного клапана или расширительной трубки зависит исключительно от конструкции конкретной системы.
• В случае если в системе автомобильного кондиционера используется расширительная трубка, то в конструкции также будет присутствовать так называемый аккумулятор-осушитель, который выполняет функцию осушения и фильтрации хладагента.

Стоимость замены компрессора кондиционера автомобиля составляет примерно 3-5 тысяч рублей

Система автомобильного кондиционирования предусматривает два способа управления температурой воздуха в салоне:

1. Ручное управление, при котором водитель вручную с помощью специальных органов управления меняет температуру воздуха в салоне. При этом на процесс работы кондиционера будет влиять достаточно много факторов, таких как скорость автомобиля, температура окружающей среды, обороты на которых работает мотор и т. д.
2. Более совершенной считается автоматическая система управления. В блоке управления необходимо задать нужную температуру, а дальше электроника сама подстроится под требования водителя. Для этого автоматическая система оснащается несколькими датчиками температуры, электронным блоком управления, а также рядом достаточно сложны заслонок, клапанов и т. д.

Замена муфты

Муфта является обязательным элементом автомобильного кондиционера, обеспечивающим соединение вала компрессора с приводным шкивом, который вращается постоянно, независимо от того, включена климатическая система или бездействует. В настоящее время используется несколько типов электромагнитных муфт, причём для каждой разновидности требуется использовать своё масло. При несоблюдении этого требования муфта гарантированно выйдет из строя гораздо раньше среднего времени наработки на отказ. Поскольку муфта связана со шкивом, она постоянно вращается вместе с ним. При включении автокондиционера слышен щелчок, который и свидетельствует о том, что она вошла в зацепление с компрессорным валом, тем самым проводя его в действие.

Если щелчок не раздаётся, и при этом имеются различимые шумы в районе муфты, – это явный признак того, что данный элемент компрессора неисправен. Нередки и ситуации, когда по всем внешним симптомам муфта должна быть рабочей, но передача вращения с двигателя на вал компрессора не происходит. В таких случаях диагностика с использованием специального оборудования помогает локализовать причину неисправности. Отметим, что такие приборы стоят достаточно дорого, поэтому встречаются они далеко не на каждой СТО.

Отметим, что благодаря простоте конструкции приводная муфта считается достаточно долговечным узлом, который ломается относительно редко. В любом случае, ремонт муфты компрессора кондиционера автомобиля менее выгоден, чем её замена, поскольку стоит она недорого. А сама операция замены выполняется достаточно просто (особенно если вы уже занимались демонтажем компрессора).

Диагностика компрессора автокондиционера

Компрессор кондиционера автомобиля работает по тому же принципу, что и у бытового холодильника. Их устройство очень похоже. Автокондиционер и холодильник работают благодаря этому основному узлу.

Часто водители даже с большим стажем заблуждаются, утверждая, что компрессор не требует внимания и является самым надежным узлом автокондиционера. Подобные убеждения приводят к тому, что он начинает работать не так, как раньше и может потребоваться замена некоторых элементов. Как пример можно привести гул при включении автокондиционера.

Определить источник шума мешает звук работающего двигателя. Если водитель не принимает никаких мер, этот агрегат в скором времени приходит в нерабочее состояние и может потребоваться дорогостоящий ремонт или замена компрессора автокондиционера.

Неисправности могут проявляться как при внешнем осмотре, так и путем определения по характерному шуму при работе автокондиционера:

• Утечка хладагента – одной из причин может быть утечка через сальник или прокладку в местах соединения агрегата. Места утечки фреона хорошо видны в свете УФ лампы, но предварительно необходимо добавить в хладагент флуоресцентную краску.
• Шум при работе автокондиционера, а также при его выключенном состоянии, указывает на то, что требуется замена подшипников вала или приводного шкива. При таких звуках стоит проверить, не натянут ли чрезмерно ремень. В случае, когда при отключении электромагнитной муфты и ослаблении ремня шкив компрессора все равно вручную туго крутится или подклинивает, то, проблема в подшипнике, если же вращается легко, то, скорее всего, гудит подшипник вала.
• О неисправностях электромагнитной муфты может свидетельствовать отсутствие щелчка при включении кондиционера. Причина – появление большого зазора между прижимной пластиной и шкивом, возникающего из-за выработки муфты или в случае плавления катушки от перегрева компрессора.
• Звонкий стук или урчание во время работы указывает на погнутые клапаны или изношенные рабочие поверхности поршневой группы. Несоответствие давления, измеряемого на входе и выходе компрессора, номинальным значениям также является признаком этого дефекта.

В некоторых случаях может потребоваться полная замена компрессора автокондиционера. Такая необходимость возникает тогда, когда система кондиционирования была неправильно смонтирована или не соблюдены правила эксплуатации.

Перебирать компрессор автокондиционера автомобиля в таких случаях нет смысла. При утечке хладагента автомеханики обычно производят замену фильтров, устраняют протечки и заправляют систему.

Но чаще всего такая неисправность устраняется более действенным способом, так как разгерметизация системы приводит к попаданию внутрь влаги, а значит, ее необходимо промыть, и в некоторых случаях произвести разборку и чистку всех узлов, подвергшихся агрессивному воздействию грязи и влаги, а так же замену хладагента.

Распространенные проблемы поршневых компрессоров

Поскольку конструкция мембранных автокомпрессоров значительно отличается от устройства поршневых, то и некоторые поломки данных аппаратов будут характерны только для определенного вида агрегатов.

К самым часто встречающимся неисправностям поршневых автокомпрессоров, которые можно устранить своими руками, относятся следующие:

• аппарат не включается;
• двигатель агрегата работает, но воздух не качает;
• аппарат не создает необходимое давление;
• компрессор самопроизвольно выключается.

Аппарат не включается

Компрессоры для подкачки шин имеют силовой кабель (кабели) для подключения к источнику электропитания на 12 В. Некоторые модели аппаратов подключаются к прикуривателю автомобиля, а некоторые – к АКБ.

Если электронасос не включается, то в первую очередь следует проверить силовые кабели на наличие повреждений. Их можно “прозвонить” тестером. Также, если подключение компрессора происходит к прикуривателю, то нужно проверить целостность предохранителя, установленного в штекере. В случае перегорания предохранителя, его следует заменить.

Совет! Наиболее часто с перегоранием предохранителя сталкиваются владельцы автонасосов “Торнадо”. Поэтому перед подключением аппарата к прикуривателю необходимо проверить напряжение в последнем.

В крайнем случае, аппарат может не включаться по причине выхода из строя электродвигателя. Чаще всего, обмотки двигателя перегорают из-за перегрева. Проще купить новый автокомпрессор, поскольку ремонт двигателя компрессора автомобиля будет стоить 80% от стоимости нового аппарата.

Двигатель агрегата работает, но воздух не качает

Если при включении аппарата слышен звук работающего двигателя, но из шланга не выходит воздух, то, чтобы провести диагностику агрегата, придется его разобрать:

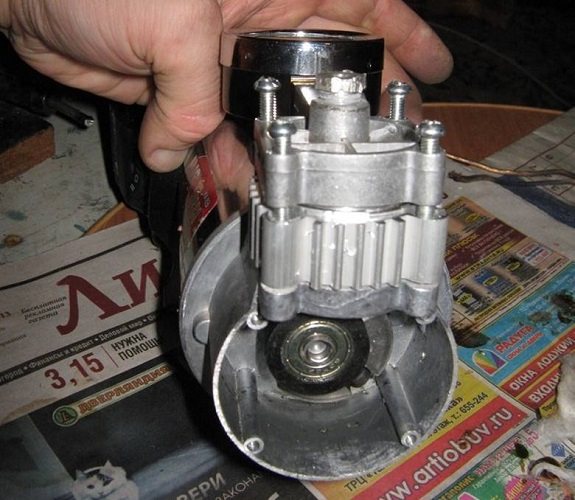

открутите 4 винта, удерживающих крышку картера;

также следует открутить 4 винта, установленных на поршневой головке;

снимите головку цилиндра.

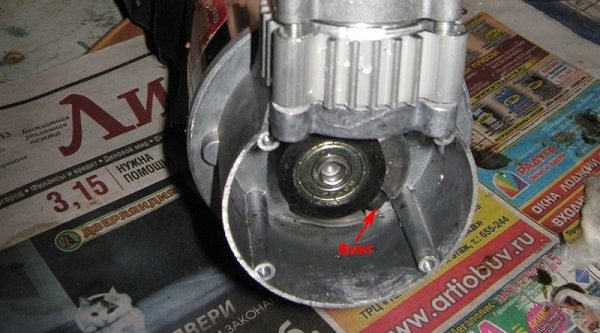

В головке цилиндра установлен клапан, который и является частой причиной того, что аппарат не качает. Для устранения неисправности необходимо извлечь уплотнитель и диск с клапаном из поршневой головки.

Еще одной причиной того, что аппарат не качает, может быть ослабленный винт, с помощью которого кривошип закрепляется на валу двигателя.

Если винт открутился, то вал двигателя будет вращаться, а КШМ останется неподвижным.

Аппарат не создает необходимое давление

Если при попытке накачать шины не получается добиться необходимого давления, то причиной проблемы могут быть, как и в предыдущем случае, клапаны. Под ними могут скапливаться различные загрязнения, мешающие хорошему прилеганию. Чтобы произвести ремонт компрессора для подкачки шин, потребуется разобрать поршневую головку и хорошо прочистить все детали от накопившейся грязи.

Иногда недостаточное давление воздуха на входе из агрегата может быть по причине деформации уплотнительного кольца, одетого на поршень.

Чтобы извлечь поршень, нужно снять рубашку гильзы и саму гильзу.

Уплотнительное кольцо поршня может деформироваться по причине перегрева агрегата. Чтобы выровнять кольцо, его необходимо сначала размягчить. Для этой цели можно использовать либо растворитель 646, либо жидкость WD-40. После того, как кольцо станет мягким и податливым, его следует выровнять, установить гильзу и рубашку на место. Проверить, правильно ли двигается поршень в гильзе, можно, если прокрутить вал двигателя.

Компрессор самопроизвольно выключается

Некоторые модели автокомпрессоров имеют защиту от перегрева. По этой причине аппарат и может отключаться самопроизвольно, например, при длительной работе. Но перегрев агрегата может вызываться и по причине заводского брака, особенно, в недорогих моделях. Заключается недоработка в плохом прилегании гильзы аппарата к рубашке. В таком случае уменьшается отвод тепла от поршневого блока и, в результате, перегревается поршневая головка и двигатель.

В данном случае ремонт автомобильного насоса будет заключаться в устранении зазора между гильзой и рубашкой (можно использовать тонкий листовой алюминий или термопасту). Тонкий листовой алюминий можно “добыть”, разрезав обыкновенную пивную банку. Алюминием нужно обмотать гильзу, и плотно вставить ее в рубашку. После этих действий теплоотдача улучшится, и компрессор перестанет самопроизвольно отключаться.

Советы по решению проблемы

Проверьте состояние и целостность всех элементов, включая и крепежных элементов компрессора.

Обратите внимание на ремень привода вала. Попробуйте вручную провернуть вал компрессора

Он должен проворачиваться с небольшим усилием. Проворачивать необходимо за ступицу диска при выключенном двигателе и отключенной электромагнитной муфты.

Если вал проворачивается очень туго, то ослабьте ремень привода и повторите снова. Если не помогло, то замените подшипник вала.

Не своевременное принятие мер и ремонт компрессора кондиционера автомобиля для Вас неизбежен.

Что может произойти, если Вами не будут приняты меры.

Если происходит заклинивание подшипника то:

• может заклинить сам компрессор;
• проворачивание самого подшипника, в результате чего может выйти из строя передняя крышка самого компрессора;
• в результате заклинивания происходит сильный нагрев, что влечет за собой поломку электромагнитной катушки;
• может произойти утечка хладагента через сальник, который расположенный с торца вала, по причине появление в нем трещин в результате сильного нагрева;
• может произойти перекос шкива, а это приведет к неравномерному его износу.

Компрессор автокондиционера.

Профилактический осмотр и замена подшипника приводного шкива

Услышали шум в недрах автомобиля при эксплуатации компрессора, значит, пора провести осмотр подшипника. Шумы непонятного происхождения могут появиться и при нерабочем кондиционере, когда вал работает вхолостую. Автомобиль может гудеть вследствие перетянутого приводного ремня, или же при абсолютном износе подшипника компрессора кондиционера, по истечении срока его эксплуатации.

Первым шагом на пути к исправлению данной проблемы будет проверка основных элементов данной системы, в том числе и осмотр шкива компрессора кондиционера. Тщательно осмотрите ремень привода вала. Прекратив работу двигателя, отключите электромагнитную муфту, затем, проверните вал. Усилие рук при повороте должно быть ощутимым. Если ход у поворота туже обычного, ослабляем ремень. В случае повторной неработоспособности меняем подшипник вала.

Вторая причина выхода из строя компрессора кондиционера автомобиля

После выключения компрессора слышен не понятный шум (исключением является шумы подшипника вала).

Это должно Вас насторожить, так как является признаком неисправности компрессора.

Привести к неисправности компрессора кондиционера автомобиля могло:

Не дозаправка или перезаправка всей системы. Это происходи, как правило, в результате проведения не качественного обслуживания авто кондиционера

Обратите внимание на терморегулирующий вентиль, он может быть закрыт. Не циркулирует хладагент в результате смятия трубок или замятия конденсатора, а так же забивка конденсатора

Поломка вентилятора.

Ремонт основных неисправностей

В том случае, если выявлены какие-либо неисправности в работе системы, то, естественно, потребуется их устранить как можно быстрее.

Сделать это в некоторых ситуациях можно своими руками:

• В случае обнаружения, каких-либо механических повреждений корпуса компрессора, ликвидировать их будет возможно при помощи сварочного аппарата.
• При замене сальника или уплотнительных прокладок в первую очередь потребуется удалить из системы хладагент и демонтировать с транспортного средства компрессор.
• Для того чтобы заменить подшипник шкива, потребуется также снять компрессор. Далее подшипник снимается подшипник, а на его место впрессовывается новый.
• Ремонт электромагнитной муфты кроется взамене вышедших из строя элементов, в частности, прижимной пластины, сгоревшей катушки или шкива, всё зависит от того, какая именно деталь была подвержена выработки.
• Неисправности поршневой группы устранить своими руками достаточно сложно, т. к. для этого потребуется полностью разобрать компрессор. Следовательно, разумным решением будет прибегнуть к помощи профессионалов.

Кондиционер в автомобиле – это весьма удобная и практичная вещь. Для того чтобы обеспечить бесперебойную работу системы следует тщательно следить за его работоспособностью и состоянием ведь произвести ремонт иногда обходится достаточно дорого.
