Разборка и ремонт коробки передач ваз-2109

Неисправности и их устранение

Ремонт коробки передач во многом зависит от характера и типа неисправности. Существует несколько вариантов поломки данного агрегата, в каждом из которых следует предпринимать соответствующие действия для их устранения.

Неисправность

Возможные причины

Что нужно делать

Возникает шум в КПП

• Износились зубья на шестеренках;
• Износились подшипники;
• Снизился уровень масла в коробке передач

• Долейте масло;
• Замените изношенные подшипники;
• Поменяйте при необходимости сальники

Передачи переключаются с трудом

• Сцепление выжимается не полностью;
• Деформировалась тяга, которая управляет механизмом переключения скоростей;
• Нарушилась целостность реактивной тяги;
• Ослабло крепление шарнира или штока, который выбирает передачу;
• Неправильно отрегулирован привод переключения скорости;
• Сломались пластиковые компоненты привода переключения передачи

• Попробуйте выпрямить тяги. Если это невозможно, замените их;
• Затяните плотнее винты крепления;
• Отрегулируйте привод переключения скоростей;
• Замените поврежденные компоненты

Возникает самопроизвольное выключение передач

• Повредились или износились торцы зубцов синхронизатора на шестеренке и муфте;
• Возникли трещины, расслоилась резина на задних опорах;
• Некорректно отрегулировали привод переключения скоростей;
• Неправильно натянули защитный кожух тяги, из-за чего передача включается не полностью

• Замените изношенные, деформированные элементы;
• Поправьте положение кожуха (чехла) тяги;
• Отрегулируйте привод

Передачи включаются с шумом, треском

• Сцепление отключается не полностью;
• Износилось блокирующее кольцо синхронизатора передачи, которая включается

Возникла утечка масла из КПП

• Износ сальника первичного вала;Износ шток
• выбора скорости;
• Поломка уплотнителя валика привода спидометра;
• Ослабло крепление крышки на КПП или картера;
• Повредился герметик, имеющийся под крышкой КПП;
• Ослабло крепление закрытия сливного отверстия

• Замените прокладки, используйте новый герметик и прокладки;
• Подтяните все имеющиеся крепежные элементы;
• Проверьте состояние сливной пробки

В большинстве случае проблемы с КПП устраняются путем ее демонтажа и разборки. Не беритесь за подобную работу, не обладая должными навыками и опытом.

Снятие коробки передач ВАЗ 2109

Первым делом, необходимо снять брызговик и защиту картера двигателя (если установлена).

слить масло с коробки, сорвать гайки приводов и колеса. Если снятие происходит на яме, необходимо поддомкратить и вывесить переднюю часть автомобиля на «козелках» или других надежных подставках. Обязательно нужно отключить клеммы аккумулятора. Следующий порядок таков:

– снимаем трос сцепления

отключаем трос спидометра;

– на поднятом автомобиле, откручиваем шаровые опоры (рекомендуется открутить два болта крепления шаровой к «кулаку»);

– срываем и снимаем левую продольную растяжку;

– с помощью помощника, выдернуть привода из коробки – один натягивает монтировкой внутреннюю гранату

(для предотвращения разбора привода в другом месте), второй резко дергает за колесо, выдергивая привод из коробки (после снятия одного привода, во избежание проворота и рассыпания дифференциала, необходимо вставить в коробку специальный стопор или старую гранату);

– открутив центральные гайки приводов, снять их;

– снять стартер ,

отключить массовый провод

и разъем датчика включения задней скорости

от коробки, защитный кожух маховика снизу

и отсоединить кулису переключения передач (предварительно наметив положение);

– затем поочередно открутить четыре точки крепления коробки передач к двигателю;

– обязательно необходимо зафиксировать двигатель, подперев его через гидравлический домкрат снизу, или вывесив, оперев на стаканы лонжерона;

– придерживая коробку, открутить и снять все опоры («подушки») крепления КПП к кузову;

– вдвоем с помощником, слегка пошатывая, попробовать отвести коробку в сторону от двигателя, ей необходимо около10 см для того, чтобы первичный вал вышел из диска и корзины сцепления;

– при снятии следует соблюдать осторожность, и не повредить первичным валом лепестки корзины сцепления

Снимаем коробку с машины

Для того чтобы начать ремонтные работы, следует разобраться, как снять коробку с автомобиля ВАЗ. Сделать это можно только в положении снизу, поэтому обязательно наличие смотровой ямы или подъёмника. Надежнее, если коробку снимают два человека, потому как двух рук может попросту не хватить.

Подготавливаем необходимый инструментарий для всех последующих операций:

• комплект гаечных ключей и головок;
• 2 отвертки: плоская и фигурная;
• резиновый молоток, зубило;
• небольшой магнит;
• герметик;
• фиксатор резьбы (клей);
• съёмник сальников;
• монтировка;
• ёмкость, чтобы слить масло (до 5 л).

Начинаем снятие коробки передач ВАЗ под капотом. Для начала обязательно обесточиваем авто путем снятие минусовой клеммы на АКБ. Снимаем защиту с картера мотора. Она крепится к кузову на винтах, а его масса затянута на шпильке болтом. Откручиваем его, после чего ослабляем гайки, которые держат тросик привода сцепления, и снимаем тросик с рычага сцепления.

Далее отсоединяем от стартёра подпитывающие колодки проводов, откручиваем гайку и снимаем со шпильки кабель от аккумуляторной батареи. Затем стартёр отсоединяется от корзины сцепления (нужно отвинтить 3 гайки). Теперь тянем стартёр на себя и извлекаем его.

Следующий шаг: перемещаемся в смотровую яму или под подъёмник. Находим хомут, что соединяет тягу привода переключения скоростей и наконечник шарнира. Ослабляем хомут и отсоединяем тягу. Далее извлекаем разъём датчика света заднего хода и трос от спидометра.

После этого нужно развести растяжки подвески путем ослабления гаек крепления к рычагам и болтов крепления к кронштейну. Отвинтив гайку крепления шаровой опоры к поворотному рычагу, следует вынуть палец шарового шарнира из рычага поворота стойки. Далее поворотные кулачки рассоединяются с рулевыми наконечниками.

Следующий этап: выталкиваем гранату (сердцевину) из КПП, упираясь концом монтировки в шарнир привода. После снятия первого привода в полость, что осталась, нужно вставить какую-то заглушку, чтобы не сместились шестерни в дифференциале (главном механизме КПП, который отвечает за разделение мощностей). Откручиваем болты крепления щитка и снимаем его, а также ослабляем винты и гайку, скрепляющие картер сцепления и блок цилиндров.

Далее необходимо подвесить двигатель, ведь одновременно со снятием КПП откручиваются болты опор движка. Подпираем его домкратом или деревянным брусом. Придерживаем КПП, откручиваем все крепёжные «подушки», которыми коробка крепится к кузову.

Теперь можно пробовать отвести коробку от двигателя (нужно минимум 10 см для выхода первичного овала из корзины сцепления). Таким образом снимается коробка передач ВАЗ 2109.

Замена коробки

Замена коробки на ваз 2109 выполняется в два этапа это – снятие старой коробки и установка на ее место новой, начнем по порядку, со снятия:

• Сначала снимаем брызговик, затем защиту картера (если она имеется)
• Сливаем масло с коробки (если оно там есть, лучше перестраховаться)
• Срываем гайки приводов и колес
• Когда снятие выполняется на яме, тогда необходимо приподнять домкратом и вывесить на «козелках» (либо больших деревянных чурках) переднюю часть машины
• Нужно непременно отключить (снять) клеммы аккумулятора
• Далее снимаем трос сцепления
• И отключаем трос спидометра
• Затем, на поднятой машине, откручиваем ее шаровые опоры (рекомендуем откручивать два болта, крепящих шаровую к «кулаку» на фото болты отмечены стрелками)

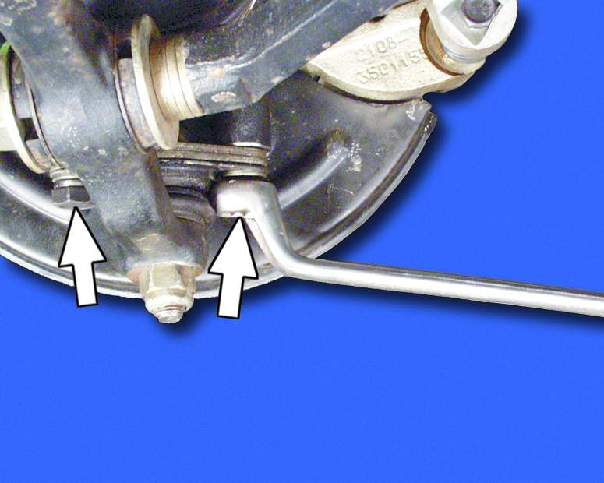

Выкручиваем болты, которыми шаровая прикреплена к кулаку

Затем срываем и снимаем с машины левую продольную растяжку

Срываем и вынимаем продольную растяжку, ее крепления обозначены красным цветом

Теперь зовите помощника, чтобы выдернуть оба привода из коробки, помощник пусть внутреннюю гранату натягивает с помощью плоской монтировки (чтобы не возиться со снятием привода), а вы резко дергаете за колесо, чтобы вытащить привод из коробки

Помощник выдавливает гранату плоской монтировкой

Полезный совет: после того, как вы сняли один привод, чтобы избежать поворота либо рассыпания дифференциала, нам необходимо вставить на его место в коробку специальный чопик, стопор либо старую гранату

• Откручиваем центральные гайки обоих приводов и снимаем их
• Далее снимаем стартер

Откручиваем крепящие болты стартера

Отключаем массовый провод Снимаем разъем с датчика включения заднего хода От коробки откручиваем снизу защитный кожух маховика Отсоединяем кулису рычага переключения передач (важно не забыть предварительно, наметить ее положение)

Откручиваем и стаскиваем кулису, наметив непременно ее положение

Затем надо поочередно открутить все четыре точки, в которых крепится к двигателю коробка передач Важно обязательно зафиксировать двигатель, либо подпереть его гидравлическим домкратом снизу, либо вывесив через доску, которая опирается на стаканы лонжерона, чтобы на ваз 2109 снять коробку Придерживая коробку, откручиваем и снимаем все опоры (и «подушки») крепления КПП своими руками Затем с помощником вдвоем, слегка пошатывая, отводим коробку от двигателя в сторону, необходимо около 10-ти сантиметров, чтобы первичный вал освободился и вышел из диска сцепления и корзины Выполняя снятие надо быть очень осторожными, чтобы не повредить лепестки корзины сцепления первичным валом На ваз 2109 снятие коробки передач завершено

Снятие коробки занятие трудоемкое, поэтому чтобы избежать повторного снятия через пару дней, заодно:

• Необходимо проверить исправность всех узлов и частей (таких как диск сцепления, выжимной подшипник, корзина, и так далее)
• Так же проверить центровку всего комплекта сцепления, и смазать шлицевые соединения первичного вала, а так же фланца выжимного подшипника

Теперь вопрос на ваз 2109 как снять коробку закрыт.

Ставим на место новую коробку

Замена коробки передач на ваз 21093 на новую, после снятия старой. При этом точно обойтись без помощи напарника и выполнения таких действий:

• Мотор, зафиксированный домкратом либо растяжкой, приспускаем на 10-15градусов
• Поднимаем и вставляем новую коробку до упора (при этом не допускается стягивание коробки с двигателем болтами, вам необходимо вручную плотно посадить коробку впритирку к двигателю)
• Затягиваем четыре точки крепления
• Затем устанавливаем опоры (подушки) КПП
• Надеваем и регулируем длину троса сцепления (при этом педаль сцепления, располагается на 1сантиметр выше, чем тормозная педаль)
• Устанавливаем и подключаем стартер и датчик включения задней скорости
• Ставим на место защиту маховика, потом трос спидометра и за ним массовый провод
• Подключаем и регулируем механизмы переключения передач (ставим по отметке рычаг выбора передач или по «нейтрали», ориентируясь на первую скорость)
• Собираем ходовую часть (вставляем приводы, прикручиваем шаровые опоры, устанавливаем растяжки)
• Опускаем машину на колеса, затягиваем центральные гайки приводов (с усилием в 23 -25 килограмма на метр, примерная длинна рычага около1-1.5метра)
• Заливаем масло до уровня, (если не сливали, тогда свежее)

Наша инструкция по замене окончена, процедура доступна и выполнима без обращения на СТО, непонятные вопросы по поводу замены прояснит видео.

Как снять коробку на ВАЗ 2109

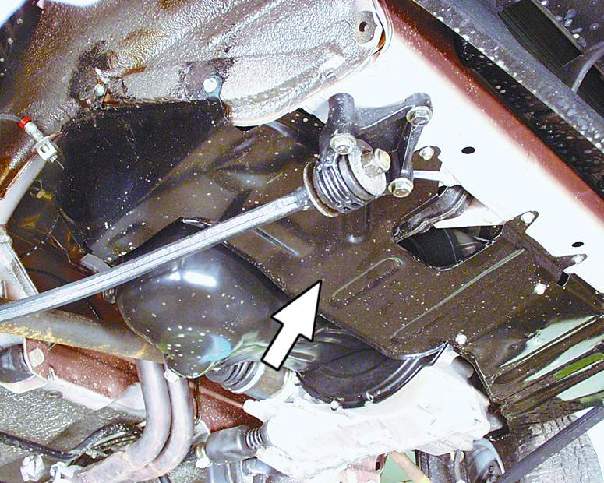

Откручиваем болты крепления и снимаем защиту картера.

Откручиваем болт и отсоединяем провод “массы” от картера сцепления.

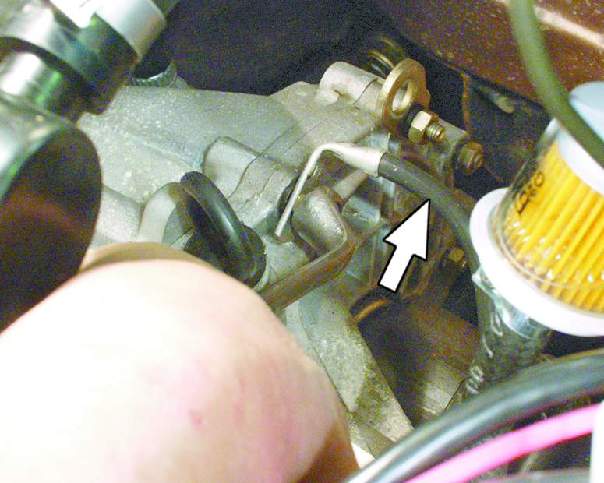

Ослабляем затяжку гаек на наконечнике троса привода сцепления.

Снимаем наконечник троса с рычага привода сцепления.

Отсоединяем колодку с проводом от клеммы тягового реле стартера.

Откручиваем гайку крепления и отсоединяем провод от контактного болта тягового реле стартера.

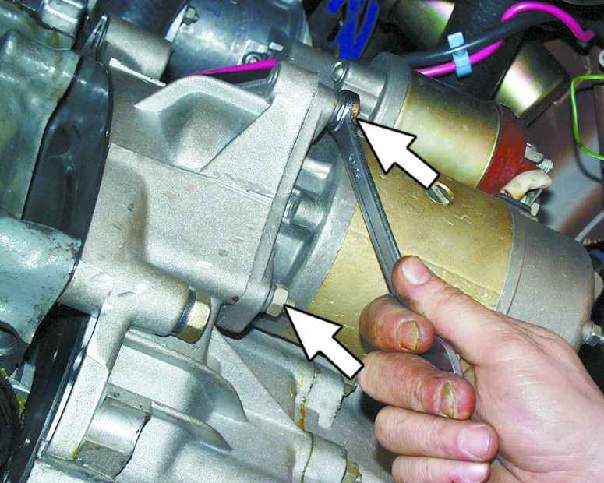

Откручиваем три гайки (третья с другой стороны стартера) крепления и снимаем стартер.

Ослабляем затяжку хомута и отсоединяем тягу привода переключения передач от наконечника шарнира.

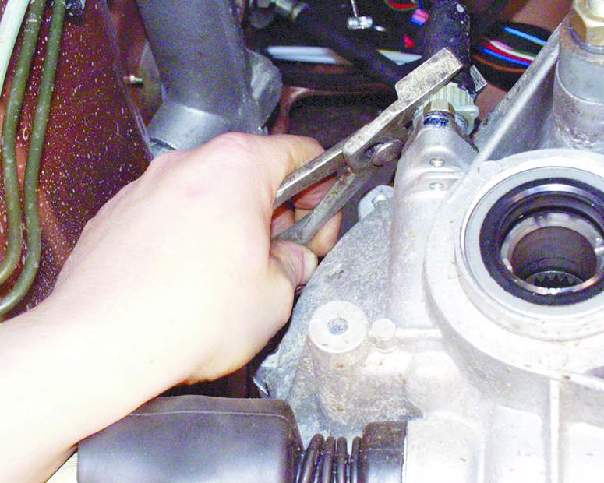

Откручиваем гайку крепления и отсоединяем трос от привода спидометра.

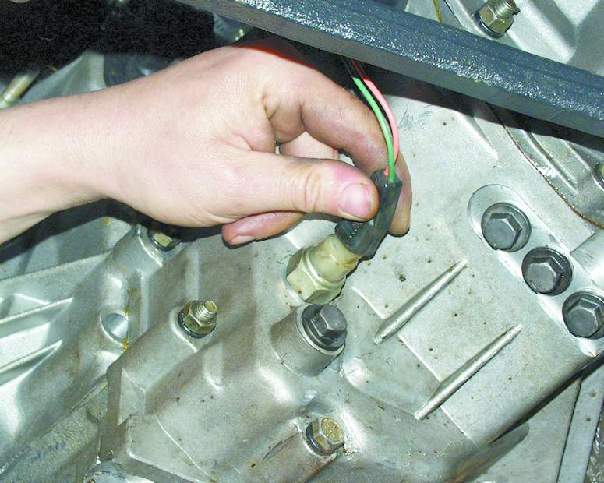

Отсоединяем колодку с проводом от выключателя света заднего хода.

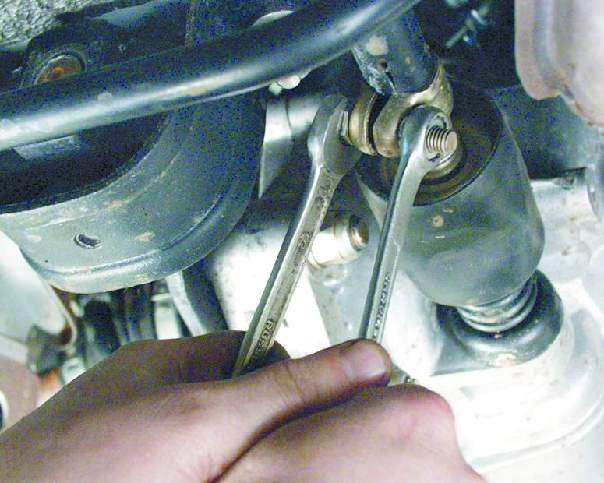

• Ослабляем затяжку гайки крепления растяжки к рычагу подвески.
• Отворачиваем гайку крепления растяжки к кронштейну или три болта крепления кронштейна к кузову и разводим левую и правую растяжки в стороны.
• Вынимаем шплинт гайки крепления шарового шарнира рулевой тяги к поворотному рычагу.
• Отворачиваем гайку крепления шарового шарнира рулевой тяги.
• С помощью съемника выпрессовываем палец шарового шарнира рулевой тяги из поворотного рычага стойки.
• Откручиваем два болта и отсоединяем шаровой шарнир рычага подвески от поворотного кулака.

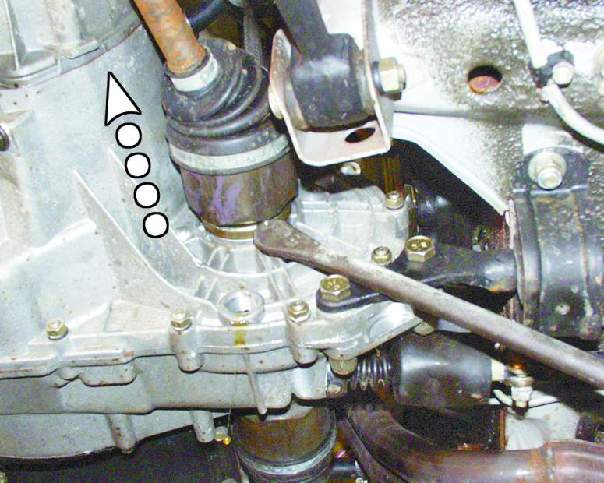

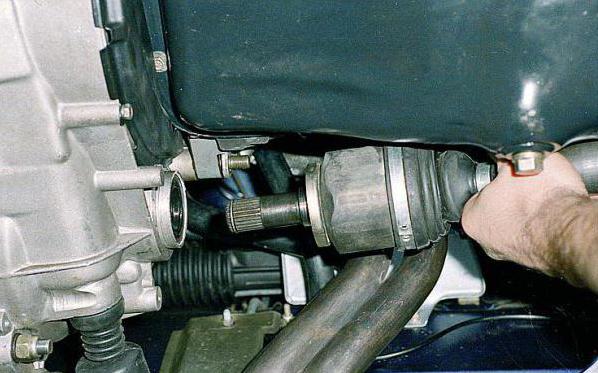

• Выдавливаем монтировкой хвостовик одного из внутренних ШРУСов привода передних колес из коробки передач и отводим его в сторону.

Вставляем вместо него технологическую заглушку, например, старый внутренний ШРУС. После этого отсоединяем второй ШРУС.

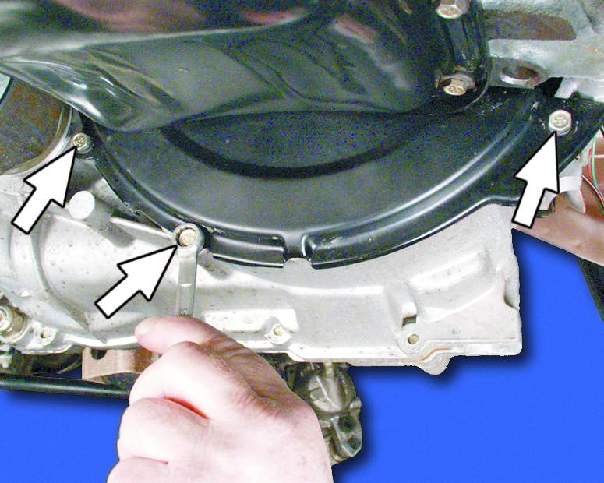

1. Отворачиваем три болта крепления и снимаем щиток картера сцепления.

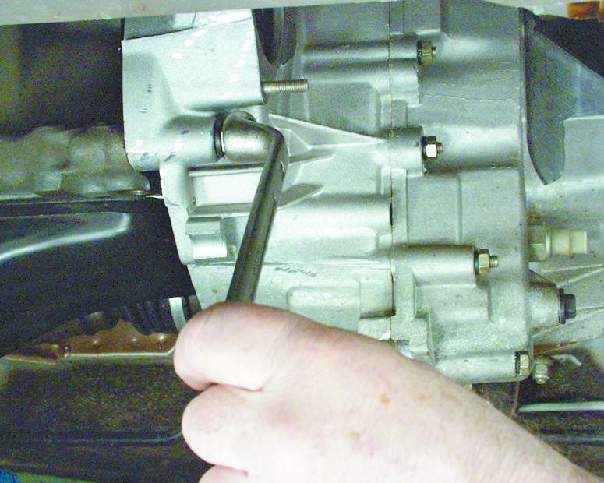

2. Ослабляем затяжку трех болтов и гайки крепления картера сцепления к блоку цилиндров.

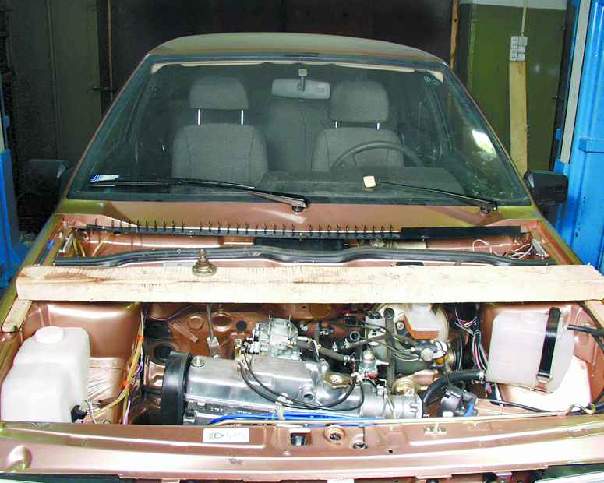

Кладем на фланцы крыльев в районе опор передних стоек подходящие деревянные опорные бруски и устанавливаем на них брус для вывешивания двигателя. Брус должен опираться только на фланцы крыльев!

Прицепляем двигатель к брусу длинным болтом с крюком. Для этого также можно воспользоваться прочной веревкой или проволокой. (Для удобства фотографирования капот снят).

• Отворачиваем две гайки крепления задней опоры силового агрегата к кузову.
• Откручиваем гайку и вынимаем болт левой опоры силового агрегата.

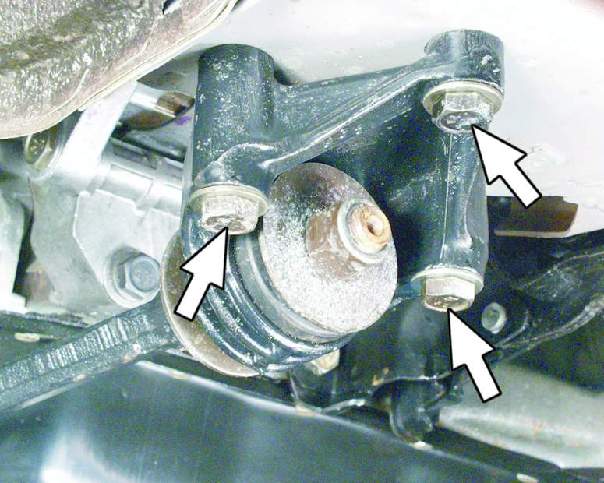

• Отворачиваем три гайки крепления левой опоры силового агрегата к коробке передач и снимаем опору.
• Окончательно откручиваем три болта и гайку (с другой стороны коробки передач).
• При снятии коробки передач сначала отводим ее от двигателя в горизонтальной плоскости, чтобы вывести первичный вал из сцепления.

Не повредите при снятии лепестки диафрагменной пружины сцепления.

Установка коробки передач КПП на ВАЗ 2109

1. Перед установкой коробки передач ВАЗ 2109 рекомендуется смазать шлицы первичного вала и наружную поверхность направляющей втулки подшипника выключения сцепления тонким слоем консистентной смазки.
2. Центрируем ведомый диск сцепления специальной оправкой.
3. Устанавливаем коробку передач в обратном порядке снятию.

При подсоединении приводов передних колес к коробке передач меняем стопорные кольца на шлицевых концах внутренних ШРУСов.

Иначе есть вероятность отсоединения приводов от коробки передач во время движения.

Окончательную затяжку гайки крепления растяжки к рычагу производим при нагруженной подвеске, когда автомобиль стоит на земле.

Разборка

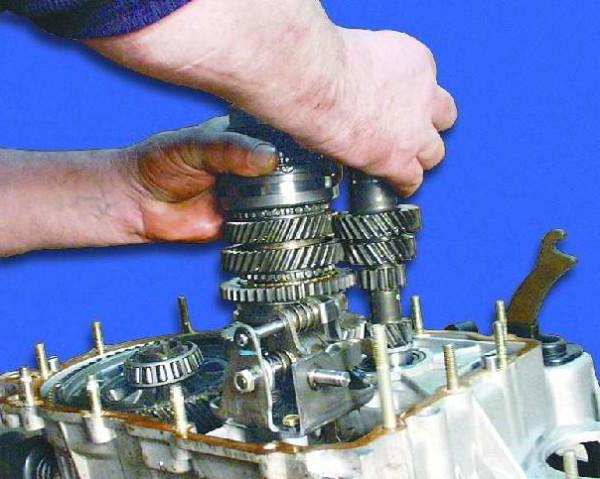

Сняв КПП, можно приступать уже непосредственно к главному — разборке. Это позволит вам по ходу работы менять поврежденные элементы, определять имеющиеся неисправности и своими силами решать возникающие проблемы.

1. Зачистите и тщательно отмойте все наружные поверхности коробки передач.
2. Разместите коробку в вертикальном положении и демонтируйте заднюю крышку.
3. Снимите кронштейн троса сцепления, после чего резиновым молотком сбейте заднюю крышку с КПП.
4. Извлеките старую уплотнительную прокладку. Она пойдет под замену.
5. Включите любую из двух передач — 3 или 4.
6. Открутите болт, который удерживает 5 передачу, после чего включите ее.
7. Одновременное включение указанных скоростей позволит зафиксировать вал и не допустить его проворачивание.
8. Открутите гайку на вторичном валу, а затем и на первичном.
9. Снимите синхронизатор 5 скорости вместе с вилкой.
10. Извлеките вилку из муфты. Синхронизатор снимайте максимально аккуратно. Если допустить схождение муфты со ступицы, подпружиненные шарики, которые фиксируют синхронизатор, попросту рассыпятся.
11. Снимите кольцо блокировки синхронизатора 5 скорости.
12. Извлеките ведомую шестерню 5 скорости со вторичного вала.
13. Извлеките упорного кольцо, расположенное на игольчатом подшипнике.
14. Снимите сам игольчатый подшипник с шестерни 5 скорости.
15. Демонтируйте ведущую шестерню с ведущего вала и снимите пластину подшипника.
16. Теперь со вторичного вала следует удалить втулки игольчатого подшипа, а также извлечь упорную шайбу.

1. Достаньте кольцо, которое фиксирует подшипник первичного вала, а затем аналогичного кольцо вторичного вала.
2. Открутите пробку фиксатора и извлеките шарик, пружинку фиксатора. Далее вы сможете достать еще пару фиксаторов.
3. Снимите заднюю опору двигателя.
4. Открутите пробку фиксатора задней передачи, наклоните коробку и достаньте таким образом шарик фиксатора и пружину.
5. Демонтируйте крепежные болты картера сцепления и картера коробки.
6. Действуя максимально аккуратно, рассоедените два агрегата. Чтобы это сделать, в картерах имеются пазы, куда вставляются концы отвертки. Покачивая, можно без особых проблем рассоединить элементы.
7. Снимите картер коробки передач.
8. Открутите болт крепления вилки переключения 1 и 2 скоростей.
9. Снимите вилку и шток.
10. Открутите болт крепления вилки 3 и 4 скоростей.
11. Выделите головку штока из зацепления с рычагом, снимите ее вместе с вилкой с вашей КПП.

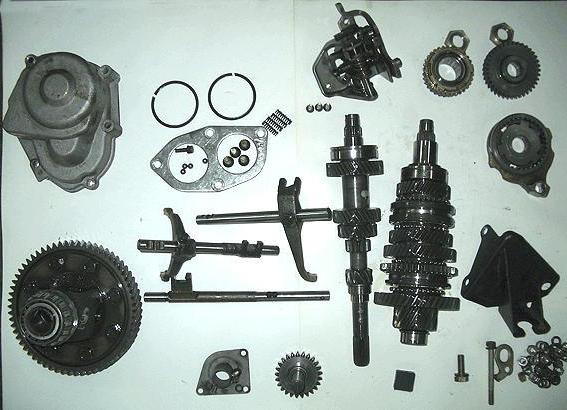

Разбирая коробку на части, обязательно обращайте внимание на состояние элементов. Если вовремя обнаружить неисправности и заменить компоненты КПП, можно обойтись недорогим, но очень эффективным самостоятельным ремонтом

На что обратить внимание

Итак, следуя инструкции, разбираем КПП вашего ВАЗ 2109

Попутно обращаем внимание на следующие моменты:

• Подшипники. При их износе возникает гул коробки. Плюс изношенные подшипники негативно влияют на состояние прочих элементов КПП;
• Синхронизаторы и уплотнительные шайбы. Если их состояние оставляет желать лучшего, то передачи плохо переключались именно из-за них. Замените их;
• Система сцепления, сухари, фиксаторы ступицы муфты. Все это подлежит отдельной замене при наличии следов износа, дефектов;
• Блокирующие кольца, синхронизаторы. При наличии сколов, зазубрин даже и не думайте над альтернативными решениями, сразу меняйте;
• Дорожки подшипников. Со временем они изнашиваются. При обнаружении следов выработки выполните полную замену. В таком состоянии им осталось совсем чуть-чуть до поломки;
• Зазор между шестеренками и блокирующими кольцами. В норме он составляет не меньше 0,6 мм. При отклонениях решение одно — замена колец;
• Стопорные кольца. При потере упругости эти элементы следует обязательно менять, поскольку свои функции они более выполнять не смогут.

Собирая КПП, не забудьте смазать новые прокладки слоем литола. А при запрессовке сальников делайте это рабочей кромкой внутрь. Металлическая обойма должна располагаться с наружной стороны.

https://youtube.com/watch?v=cgCFhYP17

В процессе обратной сборки коробки передач следует обрабатывать все трущиеся компоненты маслом, не забывать про герметик для соединения картеров сцепления и КПП. Сделать все своими руками вполне реально.

Устройство

Чтобы понимать суть ремонта, разборки и сборки КПП, первым делом необходимо познакомиться с ее устройством. В случае с ВАЗ 2109 устройство коробки следующее:

• На первичном валу расположен блок из ведущих шестерней, находящихся в постоянном зацеплении с ведомыми шестернями передач при движении вперед;
• На втором валу имеются ведомые шестерни с игольчатыми подшипниками. Там же располагается пара синхронизаторов;
• Вторичный вал создан совместно с ведущей шестеренкой основной передачи;
• К фланцу коробки двухсателитного дифференциала крепится ведомая шестеренка основной передачи;
• Подшипники дифференциала всегда монтируются с натягом, регулирование которого осуществляется путем подбора разных по толщине колец.

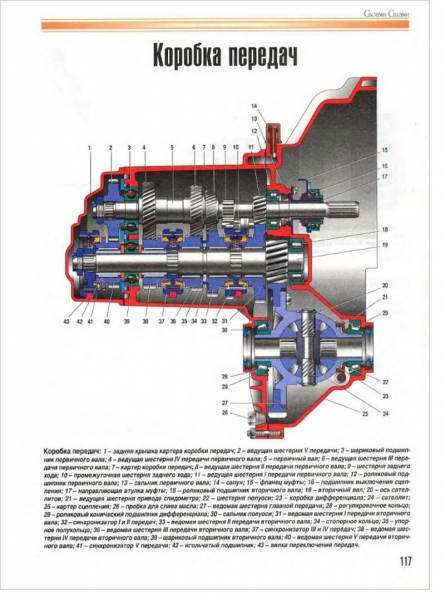

Схема КПП

Возможные причины поломок КПП ВАЗ 2109

Как и любое другое устройство, коробка передач «девятки» со временем начинает выходить из строя. Немалую роль при этом играет и качество запчастей, которые используются при ремонте. Если придерживаться рекомендаций производителя, то ремонт КПП ( в том числе и профилактический, при отсутствии поломок) следует производить каждые 50 000 км. Рассмотрим главные причины поломок коробки передач соответственно перечисленным выше «симптомам»:

«вылетающая передача»

Скорее всего, сильно изношен блок шестерен вылетающей передачи. Возможен износ замков на муфте или шестеренке, эти детали потребуется заменить. Главная причина – систематическое нарушение правил эксплуатации, неправильный выбор скоростного режима, слишком резкое переключение, неправильно отрегулированное сцепление.

шум коробки при работе на нейтральной передаче

Любая КПП имеет определенный порог шумности, который не может быть показателем поломки, ни одна коробка не работает абсолютно бесшумно. Повышенный уровень шума может указывать на необходимость замены масла в коробке или его недостаточный уровень. Кроме того, шум может возрастать при нестабильной работе двигателя. Например, если на авто был установлен спортивный распредвал, и КПП не входит в резонанс с ним.
Для более точной диагностики рекомендуется браться на ближайшую СТО, так как коробка может шуметь по множеству причин, в том числе и не связанных с самой КПП.

передача включается с хрустом, включение передачи затруднено

Если КПП имеет приличный пробег, то причина, скорее всего, в износе синхронизатора. Его необходимо срочно заменить, так как ситуация чревата выходом из строя всего блока шестерен. Когда коробка новая, или синхронизатор недавно меняли, то передачи тоже могут включаться туговато – это нормально.

передача включается нечетко, включение требует усилий

Трудности при включении передачи могут объясняться, как уже говорилось выше, заменой синхронизатора. Со временем детали прирабатываются и переключение производится без усилий. Сразу после замены синхронизатора не рекомендуется резко включать передачи, выдерживать небольшие паузы при переключении. Передача все-таки не включилась – используйте двойной выжим. Если передача включается нечетко, это может указывать на неисправность в механизме выбора передачи а также с неправильной регулировкой кулисы, либо же ее опоры. Для точного определения причины нужен осмотр кулисы.

люфт коробки передач – болтается рычаг переключения

В первую очередь проверьте состояние «карданчика» (шарнира КПП). Очень часто причиной люфта служит конусный болт крепления который может раскручиваться.
Люфт может возникать и в самой кулисе в результате ее износа. В этом случае необходимо заменить кулису. Кроме этого, может лопнуть возвратная пружина. Эта деталь находится в механизме выбора передач – потребуется ремонт КПП с заменой пружины.

«звенит» кулиса

Следует отметить, что это очень распространенный недостаток всех отечественных автомобилей, очень часто возникающая после ремонта ходовой части. Иногда бывает наоборот – после ремонта лязг пропадает (если он имел место на новом авто). Причина может заключаться в заводском дефекте, который признают даже представители АвтоВАЗа.

Кроме этого причина может заключать в вибрации двигателя + коробки, которая передается на кулису. Звон может быть связан с кузовом авто или неправильным выбором точек опоры. В таких случаях предпринимаются попытки устранить звон путем установки уплотнительного кольца возле кулисы (актуально только для ВАЗ 2108-2115).

утечка масла из коробки

Возможные причины – плохое крепление крышки картера, потеря герметичности сальников валов. Кроме этого, возможно, нужно заменить сальник коробки или банально закрутить сливную пробку. Не мешает также осмотреть корпус КПП на наличие повреждений и трещин.

Разборка КПП

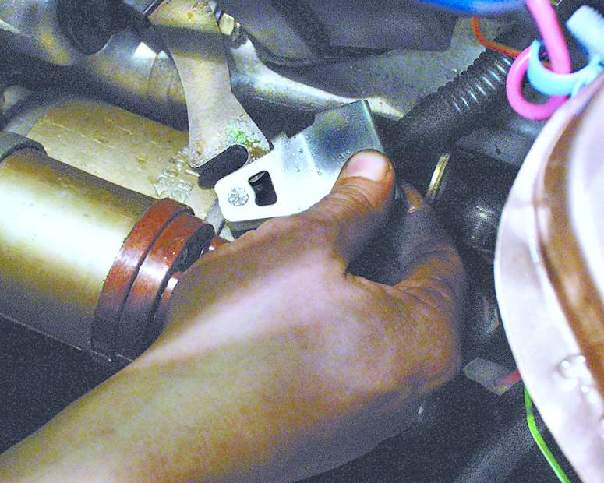

Ремонт КПП на ВАЗ-2109 своими руками начинается со снятия коробки передач. Стоить помнить, что этот узел на «девятке» снимается внизу, поэтому понадобится яма или подъемник. Рассмотрим последовательность действий для демонтажа КПП с автомобиля:

• Снимаем «клемму-минус».
• Провод «массы» отсоединяется от картера.
• Выключаем спидометр.
• Вилку сцепления необходимо отключить.
• На мотор монтируются «крюки», так называемые «скобы», которые зацепляются за лебедку или тельфер.
• Двигатель вместе с КПП приподнимаются.
• Следующим этапом становится отключение заднего хода и слив масла из коробки.
• Теперь можно отключить тягу от штока выбора передачи.
• Открутив болты крепления, разнимаем ДВС и КПП.
• Далее, с двух сторон отсоединяются приводные валы.
• Отсоединяем и демонтируем стартер.
• Вынимаем вал из сцепления и демонтируем КПП с автомобиля.

Теперь можно провести базовый ремонт КПП ВАЗ-2109. А также капитальные восстановительные работы.

Если на ВАЗ-2109 делаем ремонт КПП своими руками, то перед этим коробку передач необходимо разобрать. Рассмотрим, как это сделать:

Очищаем от грязи всю поверхность коробки. Сделать это можно при помощи мягкой щетки, а также тряпки, смоченной керосином.
Выкручиваем болты крепления задней крышки и проводим демонтаж.
Включаем III или IV передачу. Фиксируем валы и откручиваем вилку V передачи.
Выкручиваем гайку на первичном и вторичном вале.
При помощи отвертки вынимаем синхронизатор, а затем муфту.
Демонтируем с вторичного вала шестерню V передачи.
Ведущую шестерню 5 передачи также снимаем с первичного вала.
Теперь демонтируем подшипники. Для этого предварительно снимем стопорные кольца.
Открутив фиксаторы, при помощи магнита демонтируем шарики.
Демонтируем картер КПП.
Открутив крепление, снимаем вилку переключения I-II передачи.
Шток V передачи выводим из зацепления и проворачиваем. Теперь можно его демонтировать.
Снимаем вилку и шестерню заднего хода.
Теперь можно вытянуть оба вала

Стоит обратить внимание, что делается это одновременно, дабы не повредить другие элементы.
Демонтируем механизм переключения передачи.
Выпрессовываем передние и задние сальники.
Отсоединяем привод спидометра.
Производим разборку валов. Последовательно вынимаем шестерни, синхронизаторы и стопорные кольца.
Когда коробка передач разобрана, следует ее обследовать на дефекты.

Замена воздушного фильтра

Для замены воздушного фильтра понадобится крестовая отвёртка и фильтрующий элемент.

Замена воздушного фильтра производится следующим образом:

1. открутить четыре винта крепления крышки корпуса;
2. извлечь фильтрующий элемент, запомнив при этом расположение нанесённой на нём стрелки);
3. вставить фильтрующий элемент (нанесённая на нём стрелка должна совпадать с направлением потока;
4. закрыть крышку;
5. одновременно закрутить четыре винта крепления, без перекосов.

Рекомендуется производить замену фильтров через каждые 30 000 км пробега, но можно и чаще, если эксплуатация автомобиля происходит в условиях повышенной концентрации пыли в воздухе.

На что следует обращать внимание при разборке?

Разборка КПП ВАЗ процесс не сложный, но во время всех действий, следует обращать внимание на некоторые детали. По ним можно понять устройство любой коробки передач ВАЗ 2109, что станет неплохим опытом, а также выявить возможные поломки

Если перед снятием коробки машина издавала неприятный гул, то, скорее всего дело в подшипниках. Замена требуется обязательно, так как они значительно влияют на другие детали автомобиля. Система сцепления МКПП в которую входит диск, фиксаторы и ступицы – требует внимательного осмотра, так как именно она может препятствовать нормальному передвижению.

Зазоры между деталями и прочие расхождения также требуют немедленного устранения, для избегания проблем. Помните, если вы знаете, как снять стандартную коробку передач на ВАЗ 2109, вы легко сможете справиться и с другими автомобилями. Данный опыт никогда не остается без надобности, вы всегда сможете помочь себе и своим близким в этом вопросе.
