Особенности кпп «газель»: устройство и ремонт

Снятие и установка коробки 3307

Демонтаж и монтаж КПП сделать несложно. Нужно только учитывать вес агрегата (56 кг), поэтому для снятия и установки нужно 2 или 3 человека. Проще всего работы производить на яме. Демонтаж выполняем в следующем порядке:

• Разбираем пол в салоне около рычага КПП;
• Снимаем рычаг передач;
• Откручиваем карданный вал;
• Отсоединяем от коробки тягу ручного тормоза;
• Снимаем вилку сцепления;
• Откручиваем трос спидометра;
• Отворачиваем четыре гайки крепления коробки к картеру маховика двигателя;
• Демонтируем коробку.

Устанавливают КПП в обратном порядке. Если агрегат подлежит ремонту, то масло удобнее слить сразу, пока коробка еще стоит на автомобиле.

Тест работоспособности КПП на месте.

Вывесить задние колёса автомобиля (поддомкратить и поставить задний мост а/м на упоры), завести двигатель и не спеша поочерёдно включать передачи (создать имитацию движения а/м). Тест работоспособности каждой передачи около одной минуты. ЧТО ЭТО ДАСТ!? Во-первых т.к

детали КПП были тщательно вымыты, то первоначальная работа КПП будет на сухую, не смотря что масло уже залито (масло во все зазоры сразу не попадёт, если обратить внимание, только промежуточный вал находится в масляной ванне, и он является распределителем масла в КПП, в итоге работа первичного и вторичного валов идёт на сухую, хотя где было доступно шестерни и подшипники в процессе сборки были смазаны), а при работе а/м без нагрузки позволит безболезненно распределить масло внутри системы КПП, во-вторых в случае непредвиденных обстоятельств (внезапного выхода из строя какого либо элемента, поломка и т.д) работа узлов и агрегатов будет без нагрузки, что позволит избежать более серьёзных поломок

Коробка передач используется в основном в двигателях внутреннего сгорания. А вот в паровых и электрических двигателях в ней нет необходимости, так как они имеют высокую приспособляемость.

Детали коробки передач

Пути потоков мощности на передачах

Пятиступенчатая коробка передач (продольный разрез)

Механизм переключения передач

Коробка передач (схема)

Картеры передний и задний, валы в сборе, механизм переключения, выключатель света

Коробка передач пятиступенчатая

Коробка передач в разборе

Детали коробки передач

Ведущий вал, шестерня ведущего вала, фиксатор, штифт, рычаг переключения

Наиболее частые признаки и способы устранения неисправностей

Несмотря на конструктивную простоту узла, ремонт КПП Газели своими руками подразумевает серьёзную работу. Без надлежащих знаний и навыков лучше агрегат не трогать, чтобы не сделать хуже. Для замены повреждённых деталей, коробку нужно демонтировать и разбирать.

Появился шум в коробке

Чаще всего признаком неисправности механики становится глухой гул или хруст, свидетельствующий о слабой фиксации или разрушении подшипников. Также возможен неприятный треск, указывающий на повреждение колец синхронизаторов. Нередко коробка воет, причём совершенно по-разному. Сила звука и характер зависят от скорости движения, конкретной передачи, длительности вождения.

Примечательно, что характерный шум не всегда говорит о неисправностях КПП. Тем более если недавно была проведена замена элементов коробки. В этом случае вой будет лишь признаком того, что детали ещё не притёрлись. Зачастую хруст коробки путают с неисправностями сцепления или других связанных агрегатов. Да и любой опытный водитель «Газели» подтвердит, что пока не разберешь коробку, конкретную причину шума можно определить только с вероятностью 50 процентов. А вот грамотная переборка поможет сразу найти проблемное место. Перед этим, конечно же, надо проверить уровень масла. Если в порядке, нужно КПП разбирать. В процессе дефектовки может оказаться всё, что угодно. Например, возможно несоответствие по маркировке подшипников, отсутствие шайб или неправильный их размер.

Трудности при включении передач

Если переключать скорости стало трудно, это указывает на одну из проблем:

• износились синхронизаторы или шестерни определённой передачи;
• повреждён рычаг или другие механизмы переключения — чаще вилки;
• проблема со сцеплением — полностью не включается, ослаб приводной трос педали, повреждён ведомый диск.

Бывает и так, что трудно переключать скорость на прогретом моторе, а на холодную всё идёт, как по маслу. Дело здесь в том, что вначале между упорным кольцом синхронизатора и шестернёй слой смазки густой. После повышения температуры масло разжижается, кольцо с шестернёй притираются почти насухо, муфта упирается в зубчики кольца. Поможет либо качественное сцепление — типа HOLA, либо другой состав MTF.

Не включаются скорости

В этом случае надо срочно проверить уровень жидкости в бачке сцепления. Возможно, что произошла утечка через повреждённый ГЦС или РЦС. Не исключено, что в систему попал воздух, тогда можно обойтись малой кровью, выгнав его через штуцер.

Если жидкость в порядке, то проблема уже с коробкой, точнее, с механизмом переключения. Чаще происходит поломка вилки — её гнёт или пробивает штоком, и тогда бывает невозможно включить определённую передачу. Не редкость — стачивание прилива-ограничителя на синхронизаторе.

Неисправности КПП ГАЗ 3307

Коробка передач 3307, как и все другие КПП, тоже периодически нуждается в ремонте. Она достаточно надежна и вынослива, но часто работает на больших нагрузках.

Характерные неисправности КПП:

• Не включается одна из скоростей или включается с хрустом и большим трудом;
• Плохо включаются все передачи;
• При нагрузке «вылетает» скорость (или несколько скоростей);
• Передача заклинила и не выходит в нейтральное положение;
• Слышен повышенный шум (или вой) при движении на всех скоростях (или на некоторых);
• На холостых оборотах слышен шум, при нажатии на педаль сцепления посторонний звук пропадает;
• Из коробки течет масло;
• При движении слышен треск на какой-то одной из скоростей.

Поломка

Если МКПП шумит, на то есть причины:

• подшипники исполнили свои функции до конца;
• нехватка масла.

Вторую проблему решить намного проще, чем первую. Проверить количество масла и «подлить» его.

Советуем посмотреть: как отремонтировать МКПП на Гезали.

При первом варианте требуется замена запчастей. Это делается или в сервисном центре специалистами (если машина на гарантии, это большой плюс владельцу), или вручную (но не самому). Разобрать – собрать КПП сможет только знающий дело человек. Эта процедура требует знаний, терпения и усидчивости.

Итак, первое что нужно сделать – слить масло. После этого снять кардан. Наметить точки шарнира и удлинителя коробки, снять фиксатор. Открутить крепление кардана и убрать хвостовик (переместить его назад и вытащить). Получится ниша. Далее, в кабине снять все необходимые детали, отключить спидометр и световые элементы. После проведенных действий коробка снимается и отсоединяется.

Устройство коробки передач на Газель Next

Для того чтобы приступить к разборке редуктора, его требуется сделать чистым (тщательно отмыть). Разборка проводится поэтапно только знающим человеком. При малейшей ошибке, редуктор может работать неправильно на Газели Next или, вообще, не показывать признаков жизни. После разбора коробки на детали, их также следует отмыть от следов масла.

Находится причина непонятного звука. Это может быть:

• изнашивание подшипника вторичного вала.
• Люфт подшипника.
• Холостой ход подшипника.

Смотрите в видео: как заменить редуктор заднего моста.

Могут возникнуть и другие проблемы с составляющими деталями. Изношенные и поломанные составляющие заменяются на новые.

Возможные неполадки КПП Газели

Разборка и ремонт КПП (5 ступенчатой), вне зависимости от марки и модели автомобиля Газель, это всегда ответственный момент, предвкушающий серьезную работу. Владельцы коммерческих машин сталкиваются с этой бедой наиболее часто, поэтому они меняли уже не один раз. Но стоит ли, увидев в интернете объявление – ремонт КПП Газель – бежать туда, звеня кошельком? Не обязательно. Вполне можно обойтись помощником, схемами устройства КПП и инструкцией по необходимой работе. Этого хватит, чтобы самому отремонтировать или заменить изношенные детали.

Наличие огромной опытной базы по неполадкам коробки Газели позволяет почти безошибочно составить схему «неполадка – причина».

Чаще всего, лист проблем выглядит так:

• Если в процессе эксплуатации вы слышите со стороны коробки глуховатый гул – это верный симптом ослабления фиксирующих креплений. Также, такой звук может сигнализировать о летальном исходе наиболее изношенных деталей;
• Характерный «хрустящий» звук чаще всего издают пришедшие в негодность подшипники. Вообще, во избежание подобной проблемы, подшипники рекомендуется заменять через 90 – 100 тысяч км пробега. Самому, или планово на сервисе – тут уже кому как удобно
• Если переключение передачи сопровождается неприятным треском, то имеет смысл задуматься о замене колец синхронизатора;
• Много причин может быть у затрудненного переключения передач. Возможно, клинит или заедает сам привод коробки. Но может быть и износ определенной группы деталей (шестерни, заусеница и т.п.). Точную причину скажет только переборка.
• Утечка масла. По статистике, это наиболее часто встречаемая проблема, с которой обращаются в мастерские. Как и в случае с маслопотерей в двигателе, основным виновником здесь являются задубевшие, или наоборот стертые прокладки и сальники. Но может оказаться, что виноваты куда более серьезные трещины в картерах.

Может оказаться, что косвенной причиной вышеописанных проблем является неправильная регулировка сцепления. Или же попросту неправильная работа с ним. Например, постоянная смена водителей маршрутки и разная их квалификация может повредить коробку до самой «пятой передачи».

Поиск 5-ти ступенчатой КПП

В какой то момент, попалась мне пятиступка без переднего корпуса, но полностью комплектная. Хозяин объяснил, что ехал на машине со скорость 120 км/ч на 5-ой передаче в подъем, потом переключился на 4-ую передачу, а когда дорога стала ровной, то перепутал и вместо 5-ой включил 3-ю передачу, что и привело к разрыву корпуса КПП. Коробку он заменил на новую, а старую оставил под запчасти. Узнав историю КПП, мне сразу стало ясно, что это коробка Волговская, а не Газелевская. Осмотрел ее еще раз, потрогал как сидят на валу шестерни и стало понятно, что внутренности КПП в хорошем состоянии. Поговорил с владельцем и выменял эту коробку за магарыч.

Приехал домой, посчитал количество зубьев на первичном валу и благодаря интернету подтвердил свои догадки, т.к. число зубьев (26) соответствовало Волговской коробке. Спустя время, знакомый владелец Газели дал мне недостающую часть корпуса КПП, вместе с флянцем первичного вала. В магазине пришлось докупить рычаг переключения передач, основание под него, а также комплект болтов и прокладок для сборки.

Кстати сказать, выбор Волговских запчастей в фирменных магазинах ГАЗ очень приличный, а при неимении чего-либо в наличии, продавцы всегда предлагают подождать, пока подвезут нужную деталь.

Разборка коробки передач

1. Очистить от грязи и вымыть снаружи коробку передач. 2. Отвернуть маслоналивную и маслосливную пробки и слить масло из коробки передач, если ранее этого сделано не было.

3. Снять выжимной подшипник сцепления и поролоновое кольцо 1 с направляющей втулки.

4. Отвернуть болты и снять заднюю опору двигателя с кронштейном, если этого не сделали при снятии коробки передач с автомобиля.

5. Вывернуть выключатель света заднего хода с прокладкой.

6. Отвернуть болт 1 крепления стопора привода спидометра, снять стопор 2 и привод 3 спидометра.

7. Вывернуть сапун.

8. Отвернуть четыре болта 1 и снять корпус 2 рычага переключения передач с прокладкой.

9. Отвернуть три болта 1 и снять крышку подшипника первичного вала с направляющей втулкой 2 выжимного подшипника сцепления с прокладкой.

10. Отвернуть болт крепления оси промежуточной шестерни заднего хода на переднем картере коробки передач.

11. Снять стопорное кольцо подшипника первичного вала при необходимости его замены.

Обязательно снимать стопорное большое кольцо, иначе не разъедините коробку.

12. Отвернуть десять болтов крепления переднего картера коробки передач к заднему картеру.

13. Разъединить передний и задний картеры коробки передач.

Для этого можно зажать удлинитель в тисках с мягкими накладками на губки и ударять медным молотком по приливам с отверстиями крепления переднего картера к картеру сцепления.

При этом стараться не порвать прокладку.

14. Вынуть из посадочного места под передний подшипник промежуточного вала на переднем картере коробки передач регулировочные кольца, если они были установлены.

15. Отвернуть два болта 1 крепления и снять пластину 2 фиксаторов штоков с прокладкой.

16. Вынуть три пружины фиксаторов.

17. Установить шток включения 5-й передачи и заднего хода в положение включения заднего хода.

18. Отвернуть стопорные болты крепления вилок переключения к штокам.

19. Промаркировать вилки переключения передач (их принадлежность к штокам и ориентация). Выбить штоки выколоткой из мягкого материала и снять их.

Первым снимают шток 3 включения 5-й передачи и заднего хода, вторым шток 1 включения 1-й и 2-й передач, а последним шток 2 включения 3-й и 4-й передач.

При снятии штока включения 3-й и 4-й передач следить за тем,

чтобы не потерять стопорный палец, установленный в отверстии штока.

Снять вилки переключения 1-й и 2-й и 3-й и 4-й передач со скользящих муфт синхронизаторов.

20. Вынуть шарики фиксаторов, подставив руку и протолкнув их отверткой через отверстия внутрь картера.

21. Вынуть два стопорных плунжера с помощью специального инструмента или проволоки, загнутой крючком.

22. Если необходимо разобрать шток включения 5-й передачи и заднего хода, то сначала надо вывернуть стопорный болт 1, а затем снять со штока головку 2, блокировочную втулку 3 и пружину 4.

23. Отвернуть болт крепления оси промежуточной шестерни заднего хода на заднем картере коробки передач.

24. Разжать щипцами стопорное кольцо заднего подшипника вторичного вала и, ударяя выколоткой из мягкого материала по торцу, выпрессовать вторичный вал.

25. Вынуть одновременно из заднего картера коробки передач вторичный вал в сборе с первичным, промежуточный вал и ось промежуточной шестерни заднего хода.

26. Проверить, что синхронизатор 3-й и 4-й передач установлен в нейтральное положение.

27

Разъединить первичный и вторичный валы, обратив внимание на то, что насыпные ролики (14 шт.) переднего подшипника вторичного вала могут выпасть из гнезда первичного вала

28. Если в процессе эксплуатации выявилась течь масла из коробки передач через сальники, дефектные сальники необходимо выпрессовать.

Рекомендации по продлению срока службы агрегата

Без должного ухода КПП «Газели» быстро выходит из строя. Некоторые объясняют это несоответствием агрегата под грузовой автомобиль. Как известно, здесь используется, хотя и доработанная, но коробка от легкового авто. Поэтому малейший перегруз или длительная эксплуатация крайне отрицательно влияют на ресурс. Уже к 80-тысячному пробегу начинают вылетать передачи, появляется треск и шум.

Другие рекомендации:

• не загружать автомобиль выше нормы в 1,5 тонны;
• ездить по хорошим дорогам, избегая гравия и полного бездорожья;
• следить за сцеплением, вовремя заправлять технические жидкости.

Ремонт и разборка коробки переключения передач Газели — дело непростое, но действуя по инструкции, можно справиться с операцией самостоятельно. Если что-то не получится, коробку всегда можно отвезти в сервис или вызвать специалиста на дом.

Какие существуют неисправности КПП Газели

КПП Газели по праву считаются одними из самых надежных и долговечных, но даже они могут прийти в негодность из-за высоких нагрузок. Для того, чтобы замена КПП Газель прошла без сучка и задоринки, вы должны знать матчасть авто, изучить схемы, быть аккуратными и терпеливыми, а также следовать правилам техники безопасности и понимать принцип работы в коробке передач Газель 4х4.

Ремонт Газели может потребоваться в отдельных случаях:

затруднение переключения передач. Такая загвоздка возникает из-за отсутствия жидкости в цилиндре или из-за присутствия воздуха в гидроприводе. Помимо этого, можно проверить стопорные болты, которые часто нуждаются в дополнительной затяжке, а также промежуточный вал КПП. Вы можете наблюдать, как устройство дергается на нейтралке, а также воет коробка. Еще один признак — на 4 передаче, пятой или второй устройство издает вой, много шума;

включение КПП происходит с шумом и треском при запуске. В этом случае на раздаточной коробке могло износиться блокирующее кольцо синхронизатора или деформироваться. Также проверьте коробку отбора мощности. Желательно заменить блокирующее кольцо или коробку отбора мощности, а, чтобы новый элемент без проблем притерся, используйте притирочную пасту. Помимо этого, проверьте состояние первичного вала, как работает ступка, не шумела ли машина на нейтрале;

произвольное выключение МКПП

Если вы обратили внимание на такую неполадку, первым делом проверьте крепежные гайки к картеру сцепления, а также в каком состоянии находится газель кулиса КПП. Помимо этого, износиться могли муфты (стертые зубцы), а также фиксирующие пружины (они могут как износиться, так и ослабиться)

Еще от вас может потребоваться регулировка промежуточного вала и первичного вала;

появление посторонних шумов. Для того чтобы от них избавиться необходимо заменить подшипники или поврежденные шестерни, долить масла в картер или проверить его соосность с коленчатым валом.

Сборка и разборка узла

Коробка передач на грузовик ГАЗ 3309 весит около 75 кг без масла. Если предстоит разборка этого узла, вам необходимо демонтировать его из машины, предварительно слив все масло из картеров. Понадобится по крайней мере 2 человека, чтобы извлечь механизм целиком. Рекомендуется использовать специальный набор инструментов и стенд для дальнейших манипуляций.

То, как своими руками произвести разборку коробки передач, подробно описано в руководстве пользователя. Если следовать указаниям, можно без особых трудностей в течение нескольких часов разобрать и собрать весь узел. Вот краткое описание процесса разборки:

1. Разобрать пол в салоне.
2. Демонтировать рычаг коробки.
3. Открутить карданный вал.
4. Отключить коробку передач от тяги ручника.
5. Открутить тросик спидометра.
6. Снять винтовые крепления к картеру маховика основного движка.
7. Теперь можно извлечь узел из посадочного места.

Примечание: масло сливается до начала разборки коробки. В случае когда у вас нет стенда и набора ключей для разборки подобных механизмов, лучше обратиться в СТО для обслуживания. Неправильная сборка КПП грозит потерей управляемости во время езды. Еще одно последствие некорректной сборки коробки передач — транспортное средство и вовсе будет стоять на месте, поскольку невозможно сменить передачу.

Сборка узла

Эта манипуляция производится в обратном порядке. После того, как произведен ремонт или замена необходимых элементов, одновременно устанавливаются валы. Для этого их желательно соединить между собой шпагатом. Прежде чем начинать сборку, нужно тщательно осмотреть картер на предмет наличия трещин, ржавчины или прочих деформаций.

Предварительно все детали следует вымочить в керосине, зашлифовать любые трещины и зазубрины, заменить все дефектные элементы, смазать их специальным маслом. Крепежи картера нужно обработать герметиком, а имеющиеся прокладки сменить. Специалисты рекомендуют производить замену подшипников через каждые 80-100 тысяч километров пробега.

Разборка коробки («Газель») и ее установка требуют внимания и аккуратности. Узел монтируется на авто посредством установки собранной коробки передач в последовательности, обратной снятию. Предварительно необходимо смазать шлицы, при установке кардана – проследить совпадение нанесенных меток. После монтажа нужно влить необходимое количество масла в картер и проверить работу отремонтированного узла.

Механизм МКПП

5-ти ступенчатая коробка переключения передач это – шестерёнчатый редуктор, который передаёт крутящий момент от двигателя к колёсам. Новая коробка передач имеет:

• 2 кратера соединенные болтами;
• первичный, промежуточный, вторичный вал. Первый и второй механизмы соединены с карданом и коленвалом.

Внешний вид МКПП на Газель NEXT Промежуточный вал имеет зубцы первой и задней передач, а также блок с шестерней и привод спидометра:

• синхронизаторы;
• составные части крепления скоростей;
• блокиратор единой активизации передач;
• устройство для гашения колебаний.

Смотрите в видео: Ремонт КПП на Газель Next.

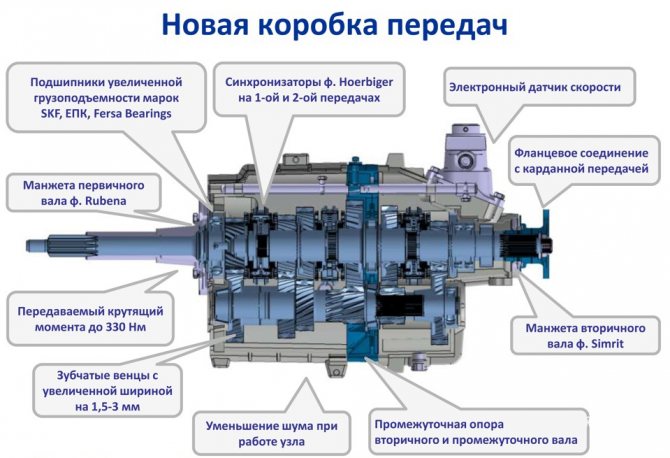

В 2020 г. разработчики при усовершенствовании Газели Некст, немного изменили устройство редуктора:

1. изменение ширины зубчатых венцов;
2. поставили промежуточную пластину второго и промежуточного вала;
3. подшипники поставили улучшенного качества для увеличенной грузоподъемности;
4. фланцевый контакт карданной передачи.
5. Синхронизаторы фирмы Hoerbiger.
6. Ручка-джойстик.

Так выглядит редуктор Газель Next

А также конструктора усилили задний мост для грузоподъемности, при всем этом стоит китайский дизельный силовой агрегат.

Эта модернизация дала положительный результат — высокая надежность, повышенный ресурс, передача крутящего момента 330НМ.

Внешний вид силовой установки Газель Next

При первом осмотре автомобиля, специалистами даются рекомендации, как лучше сделать обкат машины, при каких оборотах следует переключение скорости. Многие автолюбители не обращают на этот факт внимания, поскольку все считают себя профессионалами. В итоге с коробкой случается проблема – она шумит, стучит, ведет себя неправильно.

ГАЗель Бизнес 4х4 и Соболь Бизнес 4х4

1

2

3

Следует отметить, что на моделях «ГАЗель» и «Соболь» от Горьковского автозавода устанавливаются одинаковые по схеме трансмиссии. Различия отмечаются по количеству зубцов на валах, их длине. Отличия имеются и по высоте корпуса для вывода рычага.

Обе версии авто отличаются хорошей маневренностью, повышенной проходимостью. Четыре ведущих колеса улучшают динамику. Учитывая это, машины отлично подходят для совершения пассажирских перевозок. Коробка передач на «ГАЗель-Соболь» является механической. Проблемное место на данной КПП – сцепление. О том, что с ним произошла неполадка, может свидетельствовать его неполное включение.

Демонтаж коробки

Коробка передач относится к тем органам автомобиля, ремонт которых начинается с полного снятия. Новичкам автомобильного дела задача может показаться титанически сложной, но это не совсем так. Достаточно досконально изучить схему самой коробки (в данном случае, КПП газели, состоящая из 5 ступеней) и ее коммутаций с остальными органами ТС, чтобы понять как снять ее. Итак, начнем.

Этапы снятия КПП у Газели:

1. В первую очередь, нужно слить масло с картера.
2. Далее следует демонтаж карданного вала. Тут есть один нюанс: перед началом съема ОБЯЗАТЕЛЬНО пометьте напильником, или другим инструментом места и направления расположений шарнира и удлинителя коробки. Да и вообще всех коммутаций (задний мост и фланцы). Затем, приступаем к съему крепежа промежуточной опоры. Необходимый для этого комплект инструментов вы можете приобрести самостоятельно, или они могут входить в стандартный ремкомплект кпп. Далее нужно отделить вал от фланца главной передачи. Осталось немного. Нужно вынуть хвостовик коробки. Для этого нужно слегка потянуть его назад и аккуратно вытащить. Получившееся в результате отверстие нужно заткнуть какими-нибудь тряпками или ненужной старой одеждой.
3. Вынимаем рычаг переключения передач. Тут все просто – снимаем из кабины чехол и верхушку рычага, отпираем втулку и снимаем резиновую подушку вместе со второй втулкой. Осталось убрать уплотнитель с чехлом и, вывернув колпак, снять сам рычаг
4. Осталось отключить от КПП оставшиеся элементы – спидометр и выключатель света (заднего хода). Теперь можно снять саму коробку. Для этого нужно вывернуть приемные трубы и кронштейн к коробке, с помощью соответствующих крепежей. Затем разделяем нашу кпп от картера сцепления, сняв нужный крепеж. А вот теперь нам пригодится средний брусок из дерева, или небольшое бревно – это нужно для защиты головки блока. Теперь, удалив поперечное крепление, снимаем саму коробку. Учитывая солидный вес, желательно подготовится заранее.

Разборка


Все винты после срыва откручиваются легко трещоткой. Располовинивать строго ударами по корпусу. Если
бить по первичному валу — энергия удара будет передаваться аккурат через синхронизатор 4й передачи.
Все детали раскладывать по кучкам. При наличии симптомов рукожопства не лишним будет сфоткать детали до разборки.
Итак, приступаем к дефектовке.
При осмотре задних сальников выявилась лысина второго сальника. Ставил я их лет 5 назад:

Про втулку будет более подробно в следующей части:

Из моих находок — для проверки износа можно использовать фланец КПП, по которому ходит
выжимной подшипник — его диаметр как раз 38 мм, как у вилки кардана. По уму люфта быть не должно:

Далее снимаем подшипники с промвала. Они поддеваются отвёрками и снимаются без проблем:

Кстати, у меня коробка оказалась с коническими подшипниками, бронзовыми сухарями и синхронизаторами
нового образца.
Формально, на обоймах конических подшипников (они же ступичные передних колёс) промвала износа фатального не было,
имеется ввиду раковин, однако ролики были отполированы с внутренней стороны подшипника:

Таким образом, они были изношены настолько, ушли вглубь, что торцом упирались во внутреннюю обойму. Так явно быть не должно.
Интересно, что сами ролики также конические (10-9,3 мм).


Сухари имели довольно малый износ:


За счёт эксплуатации на качественной полусинтетике Роснефть гл-4 коробка изнутри моющим средством для посуды отмылась
идеально:

Канал для сапуна был чист:

В посадочных местах подшипников следов проворота не было. Сами подшипники легко достаются и вставляются их лёгким вращением:

Бочонки блокировки включения двух передач одновременно я извлекал магнитом, так как корпус мыл водой и в противном случае
они могли заржаветь:

В задней половинке КПП обнаружилось перепускное отверстие. Благодаря нему и возможен фокус с заливкой масла КПП
черер ручку из салона:

Я думаю его назначение — выравнивать давление воздуха, так как хвостовик кардана работает как поршневой насос
и без амортизации колебанийй давления воздуха основным объёмом КПП коробка бы всасывала в себя грязь с улицы:


Подшипники основных валов сбить отвёрткой и молотком не удавалось. Использовал обычный двухлапый съёмник,
удлинив его лапы пластинами из толстой стали. Есть специальные съёмники для этих целей, но я не стал брать,
уж больно редкая задача и вполне решаемая двулапым съёмником. На первичном валу порадовал масляный канал
выходящий под подшипник. В чём прикол, я не понял:

Износа узла сочленения валов не нашёл, но ролики имели бочкообразный износ — по центру были просажены на одну сотку,
по краям на 5. Сами обоймы были без повреждений, а замеры штангеном показали допуск:


Часть вала, входящая в коленчатый вал также не имела ощутимого износа:


Муфты переключения были изношены на несколько десятых мм:

Наружные шлицы ступиц муфт пусть и были начищены до блеска, но ощутимого люфта не имели:

А вот ступица муфты 1й и 2й передач имела небольшой люфт на вторичном валу и пошла под замену:

Визуально на ней были заметны вмятины:

Причины переборки


Причина разборки КПП повышенный шум. В гараже при выжимании сцепления (когда в КПП не крутится ничего)
становилось чуть ли не вдвое тише. Также был посторонний скрежет при торможении двигателем, он был
с самой покупки, меня в общем не напрягал, но его устранение было одной их целей переборки КПП.
Другая цель — увеличение динамики разгона. И это не шутка в трансмиссии теряется 20-30 процентов
крутящего момента маховика — это и кпп и дифференциал с главной парой. Так что рассчитываю за
счёт починки коробки выиграть одну десятую, а то и несколько. Также претензии к коробке — зимой
нахолодную не втыкалась на ходу первая передача.


Заранее никакие запчасти не брал, так как не знал содержимого коробки. Для разборки в обязательном
порядке понадобятся разжимные гнутые клещи. Стопорные кольца — одни из самых муторных деталей КПП.
Не могу не упомянуть видео с ютуба Василия Харчишина, который довольно подробно рассматривает
коробки передач Газ.

Переборка КПП

Чтобы произвести ремонт и замену деталей, нужно знать как разобрать саму коробку Газели. Да, разбирать придется в любом случае.

Здесь есть своя цепочка действий:

крышка подшипника – ось заднего входа (втулка) – сапун – разъединение картеров – крепление вилки переключения скоростей (предварительно поставив машину в режим заднего хода) – корпус рычага и прокладка – фурнитура фиксаторов – штоки переключателя (порядок – 1, 2, 5, задний, 3, 4) – ось заднего хода и съем кольца фиксатора подшипника заднего вала – съем самих валов.

Схема может показаться сложной, но при личном взгляде на коробку все станет понятно. Вот так выглядит самостоятельное снятие, или замена КПП Газель.

Установка всей системы производится в обратном порядке. Главное, не забыть аккуратно разложить снятые детали, чтобы при обратном процессе не запутаться.

Типичные неисправности

Самыми обычными неисправностями КПП являются следующие:

• не переключаются скорости, при переключении возникает звук, похожий на металлический хруст;
• затруднен переход между передачами;
• при перегрузке автомобиля «слетает» активная передача;
• «залипание» одной скорости, невозможность перехода на нейтраль;
• шум со стороны КПП во время движения авто;
• на холостом ходу слышен шум, но при нажатии сцепления он пропадает;
• протекание картеров.

Причинами подобных поломок чаще всего являются неисправные детали, которые необходимо заменить. Вот список самых частых причин поломок:

• треск возникает из-за износа одиночных зубьев, сколов шестеренок;
• поломка зубьев в блоке передач;
• постоянное срабатывание трения вилок переключения;
• износ валов и подшипников приводит к невозможности сменить передачу;
• поломались сальники;
• закончилось или пришло в негодность масло.

Таблица: неисправности коробки Газели по характеру шума

Положение	Характер шума	Неисправность
Нейтральная скорость, выжато сцепление или когда отпускается муфта после переключения какой-либо передачи, не задней или пятой	Вой	Причиной этого в большинстве случаев становится изношенный подшипник первичного вала или подшипник ведущей шестерни
В движении, когда переключаются скорости	Хруст	Скорее всего, износ выжимного подшипника сцепления, но причина может скрываться в синхронизаторах — износ или разрушение блокирующих колец на валу
В движении выбивает передача	Стук, толчок	Проблемы с вилкой КПП
Холодный мотор, трудно включить пятую передачу	Гул, что пропадает после прогрева	Слишком густое масло или смазка плохого качества
В движении переключаются скорости	Стуки	Масляное голодание, недостаточный уровень MTF
Только в момент включения различных передач	Вой	Проблемы с отдельными шестеренками
На четвёртой или пятой передаче	Треск	«Подгуливает» промвал, нужна регулировка
При разгонах и сбросе скорости	Тарахтение	Смещено кольцо синхронизатора относительно промежуточного вала

Теперь вы знаете, как самостоятельно снять и перебрать коробку передач Газели.

Устройство и принцип работы

Как и на любой машине, коробка передач Газели выполняет
важнейшие функции трансмиссии. Она
преобразует и передаёт крутящий момент к колёсам от двигателя. Поэтому от
качества работы данного узла зависит многое. Например, комфорт и безопасность
людей, ведь любые неисправности КПП
несут риск аварий.

Малолитражный российский автомобиль оборудован механической 5-ступенчатой коробкой передач. Несмотря на заверения производителя, что она долговечна и неприхотлива, большинство владельцев утверждают обратное. Надёжность узла хромает в первую очередь из-за постоянных избыточных нагрузок, ведь коммерческий транспорт может эксплуатироваться и 24 часа подряд.

Основными элементами КПП являются:

• двойной картер;
• шестерни;
• главные валы и промежуточный;
• синхронизаторы, шарики, пружины;
• механизм переключения передач.

Картер сделан из алюминиевого сплава в
целях облегчения. Он состоит из двух частей: передней и задней с удлинителем. Они надёжно соединены 10 болтами
через паронитовую 0,33 мм прокладку. Для обеспечения соосности вальных концов и
штоковых отверстий механизмов переключения, центрируются специальными втулками, запрессованными в картер.

Валы снабжены и другими уникальными деталями. Например, вторичный вал ограничивается от осевых перемещений стопорными кольцами и специальными упорными полукольцами. Предусмотрен также буртик. Первичный вал оснащён ведущей зубчаткой привода спидометра. На все валы, включая промежуточный, насажены шестерни, а с концов — роликовые или шариковые подшипники и стопорные кольца/полукольца. Особое место занимают втулки, фиксационные штифты, пружинные шайбы и регулировочные 0,2 мм прокладки. Ведущий и ведомый валы своими концами соединяются с коленвалом двигателя и картером. Промежуточный вал расположен внутри корпуса коробки.

Механизм переключения передач, помимо
рычага, оснащён пружинами, седлом, уплотнителями, упорным конусом, втулками.
Здесь много шайб, заглушек, установочных штифтов. Скорости переключаются
посредством вилок — для пятой передачи и заднего хода она отдельная.
Блокировочное устройство или предохранитель состоит из двух плунжеров и
стопорного пальца. Для предотвращения случайного включения задней передачи
предусмотрена отдельная втулка с пружиной.

АКПП на ГАЗель Next

В последнее время многие держатели автомобиля ГАЗель Next устанавливают на свой автомобиль импортные детали, так как они показывают себя с наилучшей стороны, функциональность и производительность намного лучше заводских деталей. С установкой силового агрегата Toyota ставят также автоматическую коробку переключения передач. Очень много водителей, ругаясь на пробки в городе, мечтают о такой возможности. АКПП дает множество преимуществ.

Вид салона Газель Next коробка автомат

• Безопасное управление.
• Не требуется каждый раз работать правой рукой (переключение скоростей) и левой ногой (сцепление).
• Безопасность движения.
• Плавное и мягкое управление.
• Снижение износа двигателя.
• Хорошая проходимость авто по грунтовой дороге, а также по заснеженной или по грязи.

Несмотря на такие яркие позитивные стороны АКПП, есть недостатки:

1. Увеличивается расход топлива.
2. Максимальная скорость будет снижена.
3. В случае аварийного движения (занос зимой) автомат-коробка не поможет.
4. Масло требуется менять чаще, чем при МКПП.
5. Дорогой ремонт.
6. Низкая грузоподъемность.

И еще один недостаток. По мнению автолюбителей, если груженая Газель Next едет на дальние расстояния, служба АКПП ограничится в год эксплуатации.
