Всё о трансмиссии шевроле нивы
Содержание:
- Инжектор
- Как снять защиту двигателя и трансмиссии?
- Особенности ремонта
- Подготовка
- Промывка и раскоксовка «Димексидом»
- Достоинства и недостатки
- Скачивание книги
- Как промыть двигатель «Нивы Шевроле» правильно?
- Подвеска Шевроле Нива, диагностика и ремонт
- История модели
- Оплата через PayPal
- Устройство ГБЦ в автомобиле Шевроле Нива
- Если ремонтировать двигатель, то комплексно
- Проблемы при оплате банковскими картами
- Финишная стадия разборки
- Завершающая операция
- Проблемы при оплате банковскими картами
- Назначение и устройство передней и задней
- Забор воздуха
- Прочие трансформации
Инжектор
В Шеви Нива за регулировку и подачу топлива в камеру сгорания отвечает форсунка, работой которой «заведует» электронная система управления двигателем. Из-за низкого качества топлива, несвоевременной замены фильтров инжекторы засоряются – нарушается распыл бензина и падает производительность форсунок. Это чревато дисбалансом в работе мотора, повышенным расходом, падением приемистости силового агрегата. А все потому, что тяжелые фракции бензина оседают на внутренних поверхностях и закоксовываются. Из-за нагара, загрязнений полностью нарушается функционирование форсунок. Избавиться от проблем помогает промывка инжектора RVS-Master Ic. Этот состав оказывает комплексное воздействие на инжектор, топливный насос, двигатель:
- Абразивные частицы повреждают металлические элементы насоса, что провоцирует коррозию. RVS-Master очищает рабочие поверхности, а затем образует на них защитный слой металлокерамики.
- Внутренние поверхности форсунок очищаются от нагара и других продуктов распада топлива. Это же происходит с топливным трактом.
- Состав частично попадает и в камеру сгорания, где способствует восстановлению верхней кромки.
Как снять защиту двигателя и трансмиссии?
Стандартная комплектация Нивы Шевроле предусматривает наличие защиты в виде изогнутой стальной пластины. Эта деталь предупреждает повреждения картера двигателя и самых ответственных элементов трансмиссии. Под ней находится брызговик, который препятствует попаданию дорожной грязи в моторный отсек.
Однако защита препятствует обслуживанию КПП и редуктора переднего моста. Поэтому, для замены масла или ремонта ключевых элементов трансмиссии пластину нужно демонтировать. Для этого понадобятся торцовые ключи на 8 и 10.
Снятие защиты и брызговика не составляет труда:
- Открутить четыре болта крепления.
- Снять защиту двигателя и трансмиссии.
- Открутить пять самонарезающих винтов крепления.
- Демонтировать брызговик.
Установка деталей производится в порядке, обратном снятию.
Особенности ремонта
Ремонт основных функциональных узлов рассматриваемого внедорожника имеет следующие особенности.
Двигатель
Поскольку авто специфичное, а конструкция не сложная, сюрпризы в плане ремонта не будут вас подстерегать.
Замена воздушного фильтра и масла предельно проста. Что касается масляного фильтра, он имеет боковое расположение относительно блока, поэтому подобраться к нему непросто. Запаситесь маслом в количестве 3,75 литра и шестигранником. Даже в подъемнике или яме нет никакой необходимости, поскольку клиренс достаточно высокий. В поднятии авто есть смысл только при наличии серьезной защиты картера.
Лопнувший расширительный бачок также может стать проблемой, а происходит это из-за его неудачной формы. Нестабильное качество крышки также усугубляет ситуацию.
Лопнувшая трубка подвода масла может спровоцировать отказ гидравлического натяжителя цепи ГРМ. Лязгающий металлический звук станет первым признаком подобной проблемы.
В целом компоновка для самостоятельной реализации ремонтных и обслуживающих работ под капотом достаточно удобная. Единственная сложность может заключаться в снятии стартера, тогда как доливание жидкости, замена воздушного фильтра или ламп вовсе не создадут проблем.
Трансмиссия и ходовка
При покупке Нивы не первой свежести обратите внимание на наличие повышенных вибраций, если предыдущий владелец имел привычку ездить без одного кардана. Опоры раздаточной коробки в таком случае могут быть непригодны
В целом статистика поломок КПП достаточно скудная, что говорит о приличной надежности данного узла, зато относительно сцепления подобного не скажешь. Замене подлежат все цилиндры, и рабочий, и главный. Примечательно, что лучше именно менять механизм полностью, нежели идти на поводу у зеленой жабы и покупать ремкомплект.
Что касается замены масла в редукторах и коробках, оно должно быть единым — 75w-90, а объемы следующие:
- 1,3 л для заднего моста;
- 1,15 л для редуктора переднего;
- 0,79 л для раздаточной коробки;
- 1,6 л для КПП.
Ступичные подшипники являются слабым местом и замене они подлежат уже до 3 тыс. км пробега. Сайлентблоки передней подвески и рычаги ничем не защищены, а в случае с внедорожников неудачные испытания могут стать причиной серьезного ремонта.
Подготовка
Для того чтобы произвести ремонт двигателя «Нивы Шевроле», потребуется запастись необходимым набором инструментария. В этот комплект входит:
- набор ключей от «10» до «36» либо универсальный аналог, также можно использовать газовую модель;
- торцовые головки на «12» и «13»;
- молоток;
- отвертка;
- специальный съемник для маслофильтра.
По возможности лучше работать на поворотном стенде, который позволяет подобраться к мотору с разных сторон. Такая особенность обусловлена тем, что силовой агрегат довольно проблематично надежно зафиксировать. В противном случае сложно поддаются отвинчиванию крепежи, затянутые с большим усилием.
Промывка и раскоксовка «Димексидом»
Указанный способ довольно прост и не очень дорог. Для выполнения процедуры выполняют следующие действия:
- приобретают недорогое минеральное масло, например «Волга ОИЛ 15» (10 литров);
- покупают промывочное средство типа «Лукойл» (4 л);
- берут для замены оригинальный фильтрующий элемент;
- четыре штуки масляных фильтров DODA (лучше качественные аналоги);
- также потребуется фторопластовая трубка диаметром 8 миллиметров, длиной порядка 0,4 м;
- шпилька М6;
- термическая усадка.
Для раскоксовки «Димексидом» потребуется непосредственно сам раствор (порядка 2,5 литра), а также шприц, промышленный фен, дрель, перчатки и ветошь. Стоит отметить, что указанная процедура требует соблюдения определенных мер безопасности, связанных с использованием СИЗ. Рассматриваемый состав оставляет ожоги на коже, не говоря уже о слизистых оболочках. Кроме того, он негативно воздействует при попадании на большинство сортов пластика. В среднем при аккуратном и неторопливом самостоятельном подходе на всю операцию уйдет от 6 до 8 часов.
Достоинства и недостатки
Машина демонстрирует неплохие внедорожные качества. Они ярко проявляются после лифтинга для установки резины с увеличенным внешним диаметром.
Комфорт в салоне сохраняется не только на асфальте. Этому способствует независимая передняя подвеска вместе с достаточно мягкими пружинами.
Однако многие владельцы Нивы Шевроле отмечают недостаточную прочность реактивных тяг, удерживающих задний мост.
Тем, кто планирует активные поездки по бездорожью, стоит позаботиться об усилении деталей. Для этого продаются комплекты усиленных реактивных тяг.
Также нуждаются во внимании шаровые опоры с сайлентблоками, которые не отличаются долговечностью. Чтобы продлить срок службы шарниров, необходимо контролировать состояние пыльников, чтобы вовремя менять их.
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
Как промыть двигатель «Нивы Шевроле» правильно?
Пошаговая инструкция по выполнению указанного процесса приведена ниже:
- Снимают щуп при помощи обработки элемента «Димексидом». Чтобы это выполнить, потребуется отвинтить болт-фиксатор Е12, потянуть щуп вверх. При этом может пролиться небольшое количество масла.
- Затем переворачивают щуп без доставания троса, наливают в емкость указанный состав, после чего прогревают трубку промышленным феном. Краска начнет сниматься пластами буквально через считаные минуты.
- Щуп повторно переворачивают, снимают с него краску привычным способом, промывают элемент водой. Нужно обязательно проверить, чтобы внутри мерила не осталось остатков лакокрасочного покрытия, после чего его помещают на посадочное место.
- Двигатель «Нивы Шевроле» (ВАЗ-2123) прогревают, заезжают на возвышенность.
Подвеска Шевроле Нива, диагностика и ремонт
Отличным отечественным внедорожником является нива шевроле, передняя подвеска так же, как и на любом другом автомобиле, требует своевременного обслуживания, чтобы она служила долго.
Проверти чтобы на деталях всех резиновых отсутствовали признаки износа, старения и не было механических повреждений
Также проверти чтобы на резинометаллических шарнирах, не встречались различных трещин, признаков старения, либо чтобы от арматуры не было отрывалась резина. Если вы обнаружите такие элементы их следует в срочном порядке на новые поменять.
Проверти в каком состояние находятся защитные чехлы шаровых опор, а также шарниров
Если они кажутся изношены их придётся менять весь шарнир в полном сборе.
Обратите внимание в каком состояние находятся втулки резиновых нижних и верхних шарниров.
Проверти у нижнего и верхнего шарнира в какое состояние резинометаллические втулки рычагов.
Произведите осмотр резиновых втулок у стабилизатора поперечной устойчивости, проверти в каком состояние находится крепление скобы стабилизатора, которые крепятся к рычагам и лонжеронам.
История модели
Проектирование нового вседорожника на замену «Ниве» было начато на АвтоВАЗе еще в середине 80-х годов. Первый концепт новой «Нивы» — ВАЗ — 2123 был продемонстрирован в 1998 году. Из-за финансовых трудностей АвтоВАЗ так и не смог наладить массовое производство новой модели и осуществлял мелкосерийную сборку на мощностях опытно-промышленного производства ОАО «АвтоВАЗ» с 1998 по 2002 год. В 2002 году лицензия на ВАЗ-2123 и права на бренд «Нива» были проданы концерну General Motors. Американские инженеры внесли более 1000 небольших изменений в конструкцию внедорожника, что позволило считать Ниву Шевроле самостоятельной моделью. Конвейер с новоявленной Нивой был запущен в сентябре 2002 года.
С ноября 2006 года до конца апреля 2008 года было выпущено около 1000 Шевроле Нива ФАМ-1. Автомобиль получил индекс 21236 и оснащался двигателем Опель Z18XE (122 л.с.) и 5-ти ступенчатой механической коробкой передач Aisin с раздаточной коробкой в одном блоке.
В марте 2009 года модель пережила рестайлинг, получив заводской индекс ВАЗ — 212300-55. Обновлением облика автомобиля занималось итальянское дизайн-ателье «BERTONE».
Оплата через PayPal
После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.
Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.
Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.
После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.
После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

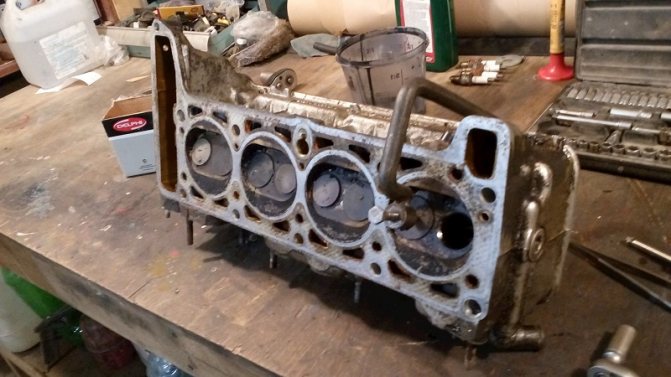

Устройство ГБЦ в автомобиле Шевроле Нива

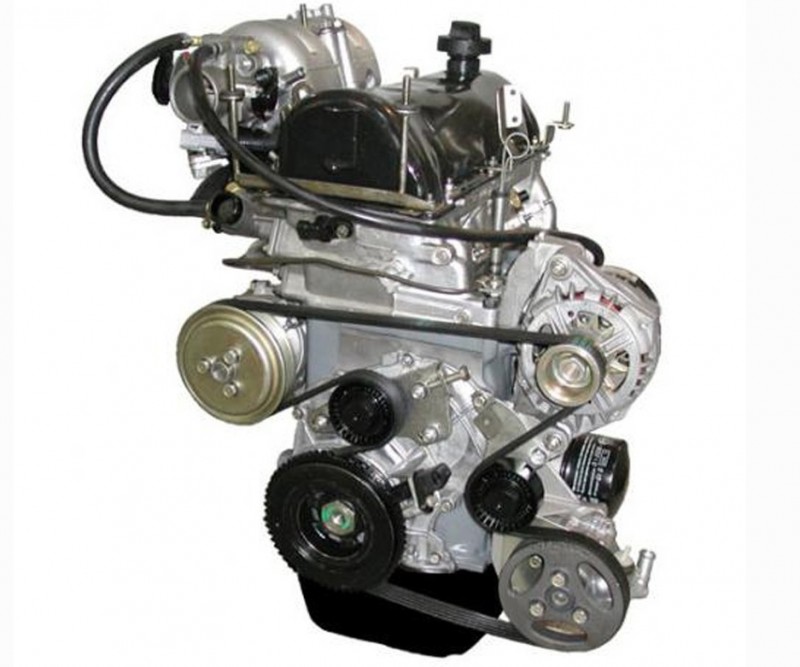

Свою родословную двигатель Chevrolet Niva ведет от двигателя ВАЗ 21213 объемом 1,7 л. Он имеет такой же диаметр цилиндров – 82 мм и ход поршня 80 мм. Отличия заключаются в конструкции ГБЦ (головки блока цилиндров). Появились гидрокомпенсаторы и однорядная цепь с гидронатяжителем. Сама ГБЦ отлита из алюминиевого сплава и предназначена для крепления газораспределительного механизма, клапанов, свечей и формировании оптимальной камеры сгорания в цилиндрах. Такая головка получила индекс 21214, она выпускается с 2003 года.
Прокладка между головкой и блоком двигателя выполняет следующие функции:
- уплотнение каналов охлаждения двигателя;
- герметизация масляного канала подачи в головку блока;
- создание в камерах сгорания оптимального давления газов и препятствие их выходу в блок.
Чтобы обеспечить надежность соединения, прокладка ГБЦ выполняется композитной с металлической основой или цельнометаллчиеской. Привалочные плоскости должны быть ровными, без царапин и раковин, допускается кривизна поверхности не более 0,1 мм.
Если ремонтировать двигатель, то комплексно
Помните, что эффективный ремонт двигателя должен быть комплексный и включать в себя все компоненты. Ремонт вспомогательного оборудования лучше всего поручить специализированной фирме или специалисту
Одни акцентируют внимание на ремонте головки и системы коленчатого поршня, который заключается в замене некоторых деталей на новые
Другие — подвергают механической регенерации все узлы. Распространенной проблемой является ограничение действия по исправлению положения, например, только для планирования головки, поршневых колец, шлифовки коленчатого вала и новых вкладышей. Это путь, дающий только временный эффект и то не очень видимый.
Более подробно про капитальный ремонт двигателя Нивы Шевроле смотрите в видеоролике.
Инструменты:
- Динамометрический ключ
- Молоток
- Приспособление для установки поршней в цилиндры
- Торцовый вороток
- Удлинитель для торцового воротка
- Головка для торцового воротка на 10
- Головка для торцового воротка на 13
- Головка для торцового воротка на 14
- Головка для торцового воротка на 17
- Головка для торцового воротка на 19
- Головка для торцового воротка на 21
- Головка для торцового воротка на 22
- Головка для торцового воротка на 36
- Отвёртка плоская
- Монтажная лопатка
- Щуп микрометрический
- Шабер
- Кисточка для масла
Детали и расходники:
- Набор прокладок двс
- Сальники передней и задней крышки двс
- Коренные и шатунные вкладыши
- Поршни
- Поршневые пальцы
- Стопорные кольца
- Поршневые кольца
- Упорные полукольца
- Моторное масло
- Чистая тряпка
1. Наденьте поршень на шатун, следя, чтобы отверстие под палец совпало с отверстием в верхней головке шатуна. Усилием руки протолкните смазанный моторным маслом палец в отверстия поршня и шатуна. Вставьте в проточки бобышек поршня стопорные кольца и дополнительно смажьте палец моторным маслом через отверстия в бобышках поршня.
2. Установите поршневые кольца в порядке, обратном снятию.
Предупреждение: При установке не разжимайте кольца больше, чем необходимо, чтобы не деформировать или не сломать их.
Примечание: Нижнее компрессионное кольцо устанавливайте выточкой (показана стрелкой) вниз во вторую канавку.
Если на кольце нанесена метка «Верх» или «TOP», то кольцо устанавливайте меткой вверх (к днищу поршня).
3. Сориентируйте кольца. Установите кольца на остальные поршни.
Примечание: Кольца сориентируйте следующим образом: замок верхнего компрессионного кольца должен располагаться под углом 30-45° к оси поршневого пальца; замок нижнего компрессионного кольца — под углом примерно 180° к оси замка верхнего компрессионного кольца; замок маслосъемного кольца — 90° к оси замка верхнего поршневого кольца.

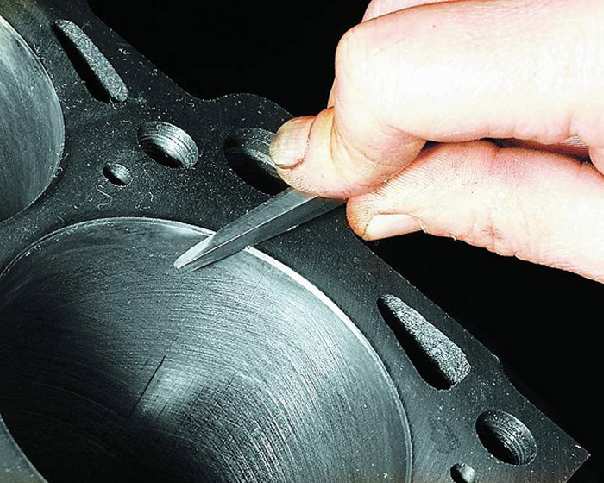

Полезный совет: После расточки блока, края кромки цилиндра острые. Перед дальнейшей сборкой обязательно, притупите заостренные кромки на плоскости блока цилиндров шабером.
Это позволит не сломать поршневые кольца при установке поршней в цилиндр. Протрите чистой тряпкой цилиндры от мелкой стружки.

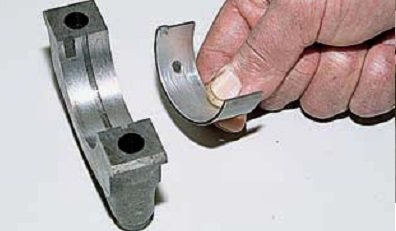

4. Уложите в постели блока цилиндров верхние вкладыши коренных подшипников (с канавками).
Примечание: Вкладыши устанавливайте так, чтобы установочный усик вкладыша совместился с выемкой на постели.
В первую, вторую, четвертую и пятую опоры блока цилиндров устанавливаем верхние вкладыши коренных подшипников с проточками, а в третью опору — вкладыш без проточки на внутренней поверхности (такой же, как вкладыши в крышках коренных подшипников).
5. Смажьте вкладыши моторным маслом.

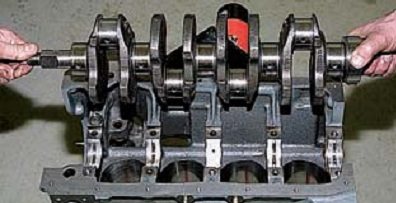

6. Установите коленчатый вал в блок цилиндров.
7. Уложите в крышки коренных подшипников нижние (без канавки) вкладыши.
8. Смажьте моторным маслом коренные шейки коленчатого вала.
9. Смажьте моторным маслом вкладыши в крышках коренных подшипников коленчатого вала.
10. Установите крышки (кроме задней) коренных подшипников и смажьте упорные полукольца моторным маслом.

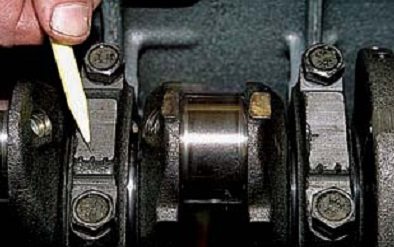

Примечание: Устанавливаем крышки коренных подшипников с вкладышами в соответствии с метками, нанесенными на наружной поверхности крышек (счет ведется со стороны привода распределительного вала). При этом замки верхнего и нижнего вкладышей каждого коренного подшипника должны быть расположены с одной стороны.
11. Установите заднее (металлокерамическое, желтого цвета) и переднее (сталеалюминиевое) упорные полукольца задней опоры коленчатого вала.
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.
Финишная стадия разборки
Дальнейший ремонт двигателя «Нивы Шевроле» также состоит из определенных этапов:
- Выворачивают остатки болтов на масляном картере, снимают шайбы и саму емкость.
- Убирают оставшуюся прокладку, отвинчивают два крепежных болта, демонтируют маслонасос.
- На фиксирующую шпильку устанавливают пару гаек. Посредством их одновременного затягивания выворачивают шпильку.
- Снимают болтовой крепеж кронштейна слива маслоотделителя, после чего снимают кронштейн путем его подвижки по трубке до края.
- Демонтируют отрезок с маслоотделителем.
- Элементы кривошипно-шатунной группы помечают по месторасположению, что позволит работоспособные и исправные механизмы установить обратно.
- Скручивают фиксирующие гайки шатуна одного из цилиндров.
- Убирают остальные заглушки и коленвал.
Зная, как снять крышку двигателя и сопряженные элементы, можно приступать к замене и починке деталей.
Завершающая операция
Промывка продолжается путем подготовки специального инструмента. Его можно сделать из М6-й шпильки, которую закругляют и полируют с одного края. Поскольку внутренний размер трубки из фторопласта больше, чем аналогичный диаметр шпильки, потребуется термоусадка для плотного расположения двух сопряженных элементов.
Независимо от того, какое масло в двигателе «Нивы Шевроле», соблюдают такую последовательность:
Разрезают конец трубки на 20 миллиметров и выгибают по типу пропеллера. Так называемый миксер желательно делать из фторопласта. Это обусловлено тем, что указанный материал устойчив к разного рода кислотам, щелочам и окислителям
Здесь важно помнить о том, что «Димексид» — довольно агрессивное вещество, которое может просто разъесть обычную пластмассу и испортить качественный пластик. При этом достать продукты распада будет весьма проблематично
Далее придется «нырнуть» под машину, снять защиту мотора и пыльник. Таким образом, получится добраться до фиксирующего болта коленчатого вала. Откручивают свечи и вставляют в освободившиеся отверстия металлические штыри, подходящие по размеру. Болтом коленвала прокручивают по часовой стрелке механизм, пока установленные «шампуры» не станут рядно. При помощи строительного фена греют «Димексид» в подходящей емкости, разливают по 100 миллилитров в тюбики.
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.
Назначение и устройство передней и задней
Шевроле Нива предназначена для движения по асфальту и бездорожью. Поэтому машина, кроме полного привода, имеет увеличенный клиренс. Последнее выполняет три функции:
- Снижение ударных нагрузок на кузов, колеса, подшипники.
- Обеспечение сцепления с дорогой.
- Уменьшение колебаний кузова во время движения по неровностям.
Подвеска делится на две части:
- Передняя представлена на схеме ниже. Включает четыре рычага (по два с каждой стороны), шаровые опоры, телескопические амортизаторы, витые пружины и стабилизатор поперечной устойчивости. Передняя подвеска независимая — колебания одного из рычагов не влияют на положение другого.
- Задняя представлена на схеме ниже. Включает балку заднего моста, реактивные тяги, телескопические амортизаторы и витые пружины. Балка жестко связывает колеса. Они не могут независимо колебаться. Соответственно, задняя подвеска — зависимая. Это немного уменьшает комфорт и проходимость. Зато балка увеличивает жесткость и надежность конструкции.
Кроме перечисленных деталей, подвеска включает и другие элементы: резиновые отбойники, сайлентблоки, болты, гайки, крепления, прокладки, кронштейны. Все они подвергаются большим динамическим и статическим нагрузкам. Кроме этого, резиновые части сайлентблоков и пыльники шаровых опор со временем рассыхаются и нуждаются в замене даже после длительного гаражного хранения автомобиля.
Забор воздуха
Новая «Нива Шевроле» (2018) оборудуется абсолютно переделанной системой забора воздуха. Основным отличием является существенное увеличение габаритов воздушного фильтра. Это визуально заметно по внушительно подросшему корпусу. Кроме того, видоизменилась конструкция впускных патрубков, ресивера, дроссельного элемента.

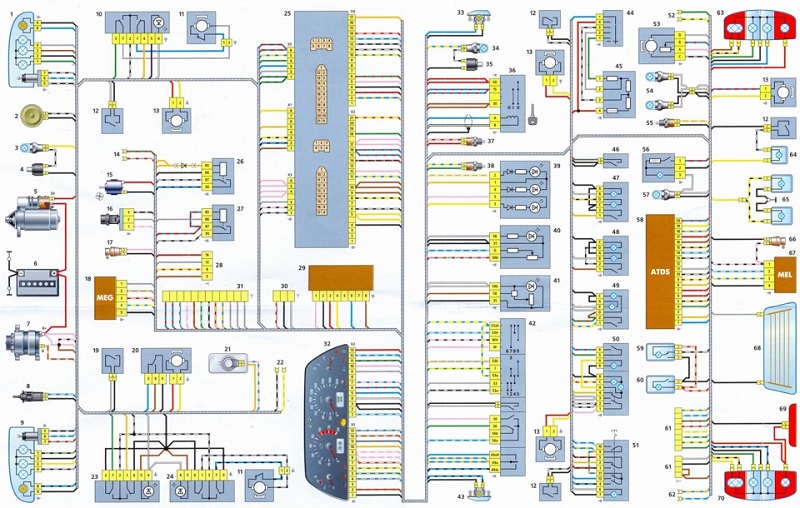

Трансформировалась и электронная система транспортного средства. Основное управление «движком» осуществляется контроллером фирмы «Бош». В других вариациях монтировался аналог «Январь 7,2». Подобная особенность сказывается на комфортном интерфейсе для потребителя, а также позволяет контролировать расход горючего благодаря усовершенствованной системе регулировки впрыска, обладающего параллельной парной конфигурацией. В результате новая «Нива Шевроле» (2018) стала соответствовать стандартам «Евро-2» в штатном исполнении. Чтобы снизить выброс вредных веществ, имеется возможность дополнительной установки фазированной подачи горючего. Такой подход повышает планку экологичности до показателя «Евро-3», одновременно оптимизировав его более точную подачу.
Прочие трансформации
Среди остальных переделок и новшеств у рассматриваемой версии можно отметить такие моменты:
- Топливный механизм с форсунками типа «Сименс».
- Модуль зажигания не изменился, копирует аналоги с периода модификации 2112.
- Генератор маркирован порядковым номером 9402.3701-01. Элемент имеет верхнее расположение.
- В качестве стартера для зажигания предусмотрена модель под индексом 5722.3708. Основная особенность узла – присутствие редуктора планетарного типа, предельный показатель мощности – 1,55 кВ.

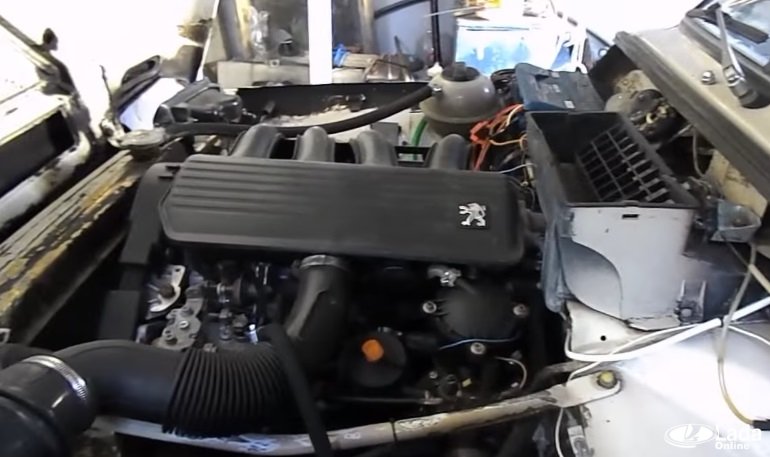

- В качестве защиты силового агрегата предусмотрен кожух из усиленного пластика.
