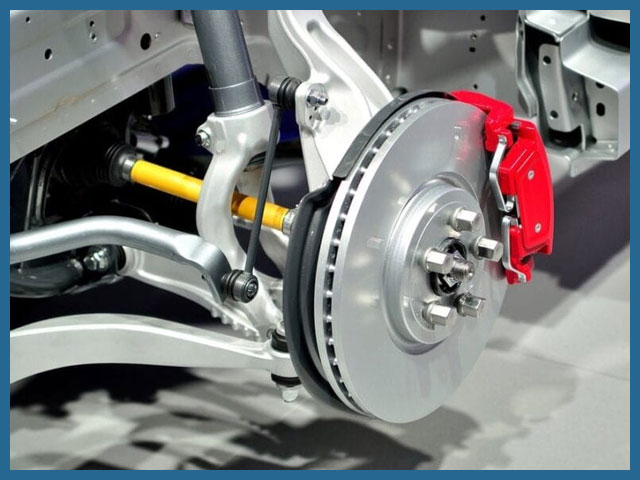

Что такое тормозной суппорт автомобиля? принцип работы и как обслуживать

Снятие тормозного суппорта

Для снятия суппорта необходимо выполнить:

• поднять автомобиль на подъемнике или поддомкратить колесо, на котором необходимо снять тормозной суппорт;
• при помощи гаечного ключа вывернуть болт крепления кронштейна тормозного шланга;

снять кронштейн, чтобы он не мешал дальнейшим действиям;

Важно: под болтом крепления кронштейна находится пружинная шайба, которую нужно не потерять при демонтаже болта и кронштейна. открутить болт крепления тормозного шланга;

открутить болт крепления тормозного шланга;

вытащить болт, предварительно сняв два уплотнительных кольца;

• вставить в отверстие наконечника тормозного шланга резиновую трубку или болт подходящего диаметра, чтобы предотвратить вытекание тормозной жидкости;
• пассатижами снять шплинты, фиксирующие пальцы тормозных колодок;
• вытащить пальцы, крепящие тормозные колодки и снять их, используя бородок или тонкую, но не острую отвертку;

• снять удерживающие пружины с тормозных колодок;
• демонтировать тормозные колодки;

Совет: если планируется последующее использование тормозных колодок, их следует пометить маркером, чтобы при сборке установить на те месте, где они стояли. Если этого не сделать, они будут быстрее изнашиваться и хуже тормозить.

отогнуть стопорные пластины шайб на болтах крепления суппорта;

открутить и снять болты, крепящие суппорт к поворотному кулаку;

снять тормозной механизм (суппорт) ВАЗ 2107 с тормозного диска.

Важно: верхний и нижний болты крепления суппорта отличаются формой головки. При установке узла на место необходимо не перепутать их местами

Ремонт суппорта

Самым надёжным и одобряемым производителями способом решения проблемы будет замена суппорта в сборе, причём симметрично, с обеих сторон автомобиля. Начавшиеся процессы коррозии и износа остановить невозможно.

Однако высокая цена подталкивает автовладельцев к промежуточным частичным ремонтам. Для этого многие компании вторичного рынка запчастей выпускают ремкомплекты.

Обычно в состав ремонтного комплекта входят направляющие штоки или втулки, по которым движется скоба, их резиновые уплотнения, а также ремонтные поршни с манжетами и пыльниками.

Если внутренняя поверхность цилиндра ещё находится в рабочем состоянии, то есть на ней нет глубоких рисок и кратеров, то установка ремкомплекта вполне способна продлить жизнь суппорта. Разумеется, обязательной замене подлежат и колодки, которые к этому моменту уже неравномерно изношены.

Если в ремкомплекте нет специальной высокотемпературной смазки для тормозных механизмов, то её необходимо приобрести отдельно. Смазыванию подлежат направляющие и обратная сторона колодок. Применение смазок общего назначения недопустимо из-за высокой рабочей температуры.

После переборки заменяется тормозная жидкость, а система прокачивается. На машинах с АБС это надо делать с использованием специальной программы сканера, иначе полностью заменить жидкость не получится, и накопленная влага снова попадёт в рабочие цилиндры.

Суппорт тормозной передний – типы конструкции

Развитие данных механизмов отразилось в их разделении на 2 категории, в зависимости от компоновки:

1. Фиксированная конструкция – он представляет собой корпус, изготовленный из металла, а с обеих сторон тормозного диска находятся рабочие цилиндры. Их расположение симметрично. При этом сам корпус зафиксирован на поворотном кулаке. В состоянии покоя колодки держатся за счет специальных пружин, а во время торможения происходит их сжатие, в результате чего они прижимаются к поверхности диска. Для обеспечения работы такой конструкции требуется, дабы тормозная жидкость подавалась одномоментно во все цилиндры, что достигается за счет целой системы шланг, патрубков и различных трубок. Такие тормоза отличаются высокой эффективностью, благодаря чему они идеально подходят для авто с мощными моторами и большой массой – гоночные и представительские модели. На таких суппортах специализируются всемирно известные бренды – Brembo и другие.
2. Плавающая скоба – принципиальное отличие такого суппорта от фиксированного в том, что одна из колодок находится в неизменной позиции. Его конструкция предполагает наличие кронштейна, а также цилиндра, который зафиксирован на внутренней стороне. Обычно подобные суппорта являются одно- или двухпоршневыми. Процесс торможения следующий – поршень нажимает на колодку и прижимает ее к диску, а по окончании данной фазы скоба (плавающий тип) начинает сдвигаться в сторону поршня, скользя по направляющим. За счет этого к поверхности диска прижимается еще одна колодка.

Такая конструкция обычно встречается на машинах бюджетных сегментов, так как она дешевле в производстве и проще.

Причины поломки

Суппорт как элемент дисковых тормозов подвергается значительным температурным нагрузкам, а также воздействию внешних неблагоприятных факторов: грязи, пыли, влаги, химических реагентов. Все это происходит из-за того, что его устройство не позволяет оградить его от данных негативных явлений. При значительном перегреве, как и при разрыве пыльника, может исчезнуть смазка направляющих.

Неправильное обслуживание направляющих, при котором в их пыльники некоторые умельцы умудряются забивать несоответствующую смазку: графитовую или аналогичную, влечет их набухание и закисание, после чего они подклинивают или стучат при внезапном срабатывании.

Разрыв пыльника поршня влечет попадание в него грязи и влаги. После чего он перестает работать – начинает подклинивать или, наоборот, стучать.

Деформация уплотнительного кольца способствует утечке тормозной жидкости и замасливанию колодок.

Причины поломки

Суппорт как элемент дисковых тормозов подвергается значительным температурным нагрузкам, а также воздействию внешних неблагоприятных факторов: грязи, пыли, влаги, химических реагентов. Все это происходит из-за того, что его устройство не позволяет оградить его от данных негативных явлений. При значительном перегреве, как и при разрыве пыльника, может исчезнуть смазка направляющих.

Неправильное обслуживание направляющих, при котором в их пыльники некоторые умельцы умудряются забивать несоответствующую смазку: графитовую или аналогичную, влечет их набухание и закисание, после чего они подклинивают или стучат при внезапном срабатывании.

Разрыв пыльника поршня влечет попадание в него грязи и влаги. После чего он перестает работать – начинает подклинивать или, наоборот, стучать.

Деформация уплотнительного кольца способствует утечке тормозной жидкости и замасливанию колодок.

Неисправен поршень (цилиндр)

Плохое качество тормозной жидкости, возникновение ржавчины на поверхности при разрыве пыльника хотя бы одного поршня (цилиндра) или в результате длительного простоя машины влекут за собой его частичное заклинивание.

Это изначально будет слышно при задержке его срабатывания, когда колодки начнут стучать о диск. Для того чтобы своими руками сделать ремонт в данном случае необходимо разобрать суппорт и вытащить ржавый поршень, делать это нужно, после того как будут откручены направляющие и снят пыльник и стопорное кольцо.

Если цилиндр еще хоть слегка ходит, то выдавить его можно с помощью компрессора, вставив шланг в отверстие для подачи тормозной жидкости. Также это можно сделать, предварительно не отсоединяя корпуса от системы тормозов просто нужно нажать на педаль, после чего созданное давление выдавит цилиндр из его посадочного места. Если же он намертво заклинил, то превентивной мерой может стать отмачивание его в бензине и другой аналогичной жидкости.

Стоит учитывать, что поршень заднего суппорта не вынимается, а просто выкручивается по резьбе круглогубцами или аналогичным инструментом. После этого нужно вымыть посадочное гнездо цилиндра и зачистить его от грязи и ржавчины. Также стоит поступить и с самим поршнем (цилиндром). Далее нужно вставить цилиндр на место. Нелишним будет при сборке заменить его пыльник новым. Об этом более обстоятельно можно посмотреть в приложенном видео.

Ремонт и профилактика суппорта

В любом суппорте, со скобой или без нее, предварительно проверяется работоспособность поршня – он должен двигаться нормально. Если это так, следующим шагом должно быть уже вышеупомянутый демонтаж суппорта, снятие тормозных колодок и отсоединение магистрали для тормозной жидкости. Поскольку вся конструкция данного узла подвижна за счет направляющего болта, который движется по втулке с резиновой прокладкой, прокладку следует проверить на эластичность и герметичность

Не менее важно и состояние болта со втулкой. Если оно вызывает сомнение – есть следы закисливания, повышенного механического износа и пр

– эти детали меняются на новые.

Зачастую отверстие, куда вставляется резиновая прокладка, имеет нарост из затвердевшей пыли. Это приводит к сдавливанию прокладки и препятствованию движению суппорта по направляющим болтам. В таких случаях обязательной процедурой является очистка отверстия от отложений. Однако использование для этих целей круглого напильника противопоказано по двум причинам: во-первых, этот инструмент малоэффективен; во-вторых, его применение часто приводит к появлению выбоин, в которых скапливается еще больше грязи. Оптимальный вариант – дрель с насадкой нужного диаметра.

Следующий шаг представляет собой нанесение специальной смазки на внутреннюю поверхность отверстия корпуса суппорта. Кроме того, в смазывании нуждается и резиновая прокладка цилиндрической формы, втулка и направляющий болт. И не нужно бояться нанести слишком много, ведь все равно лишняя смазка впоследствии будет вытеснена деталями.

Обязательной смазке, в том числе профилактического характера, подлежит поршень. Для этого вначале демонтируется кольцо прокладки-пыльника с помощью простой плоской отвертки. Далее поршень вжимается, а образовавшаяся полость очищается и заполняется смазкой. Чистить нужно и пыльник, однако целесообразнее его заменить, надеть поршень и зафиксировать кольцом. Благодаря этому поршень менее подвержен коррозии и ходит более плавно, а пыльник не будет затвердевать при возникновении высокой температуры.

Чтобы обеспечить повышенную защиту поверхности суппорта от окисления, ее красят антикоррозионной краской из баллончиков. Однако перед этой процедурой металл тщательно очищается от грязи и ржавчины – в последнем случае понадобится металлическая щетка. Как показывает практика, одного баллончика краски вполне хватает на три прохода для каждого из четырех суппортов.

Если при торможении автомобиля наблюдается скрип, это означает, что некоторые точки суппорта плохо смазаны или же смазка полностью выгорела. Чтобы избежать дискомфорта, при каждой замене колодок следует нанести смазывающий материал на следующие точки – нерабочая поверхность суппорта, два направляющих болта и поршень. И ненужно бояться сделать что-то неправильно: даже автоновичок при минимальном инструктаже вполне способен осуществить профилактические и ремонтные работы в отношении этого механизма.

Неисправность направляющих

Основной проблемой, при несрабатывании тормоза, может стать заклинивание и закисание направляющих суппорта.

Ремонт данной неисправности своими руками не составит трудности. Кстати, в этом случае нет разницы при разборке как переднего, так и заднего суппорта. Для этого необходимо открутить и вытащить обе направляющие. Очистить их от грязи или некачественной смазки, снять и заменить порванные пыльники новыми, предварительно забив их специальной смазкой для суппортов.

Затем одеть их на место, вставить и закрутить направляющие обратно. После чего следует попробовать, как свободно перемещается по ним прижимная планка. Визуально это можно посмотреть в приложенном видео в конце статьи.

Не следует забывать о корпусе данного элемента тормозов. При обнаружении на нем значительной ржавчины, вмятин, мест прогиба или других механических повреждений следует заменить его полностью.

В случае если ремонт пришлось делать на снятом суппорте, то после установки его на место следует прокачать систему тормозов.

Признаки неисправностей суппорта

О поломке составляющих суппорта и приближающемся их ремонте можно понять по некоторым признакам, которые возникают при торможении:

• Машину тянет и уводит в сторону от прямого движения при торможении.
• Чувствуется, что при торможении приходится прилагать большее усилие на педаль или, наоборот, меньшее.
• Тормоза гремят или стучат при езде по неровностям или при остановке.
• Подклинивают тормоза о чем расскажут возможные заносы.
• Появление подтеков тормозной жидкости на колесе.
• Отдача в педаль, выраженная в сильной пульсации при нажатии на тормоз.

При появлении данных признаков не стоит откладывать ремонт неисправных элементов суппорта. Нужно сперва разобраться, почему это произошло, и произвести ремонт незамедлительно. О признаках и причинах подробнее можно узнать в приложенных видео в конце статьи.

Как работает

Исходя из принципиальной схемы тормозной системы, можно достаточно легко представить себе принцип ее работы:

Процесс торможения запускается при нажатии водителем на педаль тормоза, при этом в тормозных шлангах повышается внутреннее давление.

Металлические патрубки и шланги представляют собой замкнутую герметичную систему, и находящаяся в них жидкость передает избыточное давление на поршни, которые заставляют поменять позицию колодки плавно фиксирующие тормозной диск с обеих сторон.

Возникающий при этом эффект трения металлических частей и приводит к снижению оборотов колеса.

Для своевременного и плавного снижения скорости машины, важным является и строго параллельное расположение тормозных колодок. Поддерживать подобное состояние тоже относится к основным задачам суппорта.

Как это работает

Алгоритм простой. Вы давите на педаль тормоза, и машина замедляется или останавливается. Но на деле за простым движением ноги, вызывающим торможение, скрыта работа всей тормозной системы. Одним из ее ключевых элементов является тормозной суппорт.

Тормозные диски расположены за колесами автомобиля. И рядом – как седло на боевом коне – установлены суппорты. Если представить тормозной диск как часы, то, как правило, суппорты на автомобилях ставят в диапазоне между «девятью» и «тремя» часами. Только на мотоциклах их устанавливают строго на «шесть» часов. Задача суппорта состоит в том, чтобы превратить нажатие педали тормоза в реальную задержку хода колес. Для этого суппорт прижимает, как плоскогубцами, закрепленные в нем тормозные колодки к тормозному диску.

Установка тормозного суппорта

Установка тормозного суппорта на ВАЗ 2107 производится в порядке, обратном его демонтажу.

После установки тормозного суппорта необходимо в обязательном порядке прокачать тормозную систему, удалив из нее воздух. Пока эта операция не выполнена, эксплуатировать автомобиль категорически запрещено.

Суппорты левого и правого колеса немного отличаются, поэтому при покупке новых необходимо обратить на это внимание. После ремонта и монтажа тормозного суппорта ВАЗ 2107 необходимо проверить тормозную систему на наличие утечек жидкости и при необходимости устранить их

После ремонта и монтажа тормозного суппорта ВАЗ 2107 необходимо проверить тормозную систему на наличие утечек жидкости и при необходимости устранить их.

Не нашли интересующую Вас информацию? на нашем форуме.

Как выбрать тормозной суппорт

Очень важно, чтобы суппорт был подобран под технические характеристики автомобиля, а именно, под его мощность. Если установить малопроизводительный вариант на мощный автомобиль, то в лучшем случае тормоза просто будут быстро изнашиваться

Что касается установки более производительных суппортов на бюджетный автомобиль, то это уже вопрос финансовых возможностей владельца авто.

Подбирается данное устройство по следующим параметрам:

• По марке автомобиля. В технической документации должна указываться вся важная информация. В специализированных торговых точках специалисты уже обладают этими данными, поэтому, если машина была приобретена на вторичном рынке без технической документации, они подскажут, какой вариант подойдет для конкретного автомобиля;
• По ВИН-коду. Этот метод позволит найти оригинальную запчасть. Однако бюджетные аналоги подбираются по этому параметру с не меньшей эффективностью. Главное, чтобы владельцы ресурса, на котором подыскивается устройство, правильно внесли данные;
• Код суппорта. Для использования этого метода нужно самому точно знать эту информацию.

Не стоит сразу же приобретать бюджетные аналоги, так как некоторые производители автозапчастей недобросовестно относятся к изготовлению своей продукции. Больше гарантий – от покупки устройства у проверенных производителей, таких как  Meyle, Frenkit, NK, ABS.

Ремонт поршней

Здесь задача посложнее, потому как они находятся внутри корпуса суппорта и ремонт не такой простой. Сразу хочу отметить – бывают случаи, когда поршень заклинивает в корпусе, и он вообще не двигается! Здесь действий может быть два:

1) Постараться оживить этот суппорт, положить его «отмокать» скажем, в бензин или силиконовую смазку. Затем аккуратно постараться вытащить поршень из корпуса.

2) Купить банально новый суппорт. Иногда заклинивает очень прочно, ломая корпус, тут уже ремонт не поможет.

Если поршни еще ходят — первая сложность касается в вытаскивании их из корпуса. Для этого на СТО используют сжатый воздух, который подается в отверстие для тормозной жидкости. Таким образом поршень, просто вылетает, если вы делаете ремонт в гараже – то вам нужно «выдавить» при помощи тормозной жидкости, просто не отключая их от общей системы. Не волнуйтесь что потечет «тормозуха», все равно ее менять после ремонта.

Теперь осматриваем корпус. Если есть следы перегиба, ржавчины, или механических повреждений, то его однозначно нужно менять, ремонт тут будет не обоснован

Для этого приобретаем ремонтный комплект, с резинками уплотнителями и новыми поршнями, важно заменить что в нем должна быть специальная смазка, обычно как для направляющих, так и для поршней! ЭТО ВАЖНО!

Без нее ремонтировать не будет смысла, потому как можно порвать новые уплотнители.

Теперь перечислю по пунктам:

1) Вытаскиваем старые резинки и уплотнители.

2) Убираем старые поршни.

3) Чистим корпус, как снаружи так и внутри.

4) Затем применяя новою смазку, обрабатываем все места креплений.

5) Устанавливаем резинки уплотнителей

6) Устанавливаем поршни, также предварительно смазав.

После этих манипуляций собираем суппорт. Ремонт на это закончен, можно устанавливать на автомобиль. Не забудьте поменять тормозную жидкость и прокачать затем систему.

Сейчас хочу вам предоставить подробное видео по ремонту, в описано все более подробно.

НА этом все, думаю моя статья была вам полезна, ставим лайки в соц. сетях!

Причины поломки

Суппорт как элемент дисковых тормозов подвергается значительным температурным нагрузкам, а также воздействию внешних неблагоприятных факторов: грязи, пыли, влаги, химических реагентов. Все это происходит из-за того, что его устройство не позволяет оградить его от данных негативных явлений. При значительном перегреве, как и при разрыве пыльника, может исчезнуть смазка направляющих.

Неправильное обслуживание направляющих, при котором в их пыльники некоторые умельцы умудряются забивать несоответствующую смазку: графитовую или аналогичную, влечет их набухание и закисание, после чего они подклинивают или стучат при внезапном срабатывании.

Разрыв пыльника поршня влечет попадание в него грязи и влаги. После чего он перестает работать – начинает подклинивать или, наоборот, стучать.

Деформация уплотнительного кольца способствует утечке тормозной жидкости и замасливанию колодок.

Неисправность направляющих

Основной проблемой, при несрабатывании тормоза, может стать заклинивание и закисание направляющих суппорта.

Ремонт данной неисправности своими руками не составит трудности. Кстати, в этом случае нет разницы при разборке как переднего, так и заднего суппорта. Для этого необходимо открутить и вытащить обе направляющие. Очистить их от грязи или некачественной смазки, снять и заменить порванные пыльники новыми, предварительно забив их специальной смазкой для суппортов.

Затем одеть их на место, вставить и закрутить направляющие обратно. После чего следует попробовать, как свободно перемещается по ним прижимная планка. Визуально это можно посмотреть в приложенном видео в конце статьи.

Не следует забывать о корпусе данного элемента тормозов. При обнаружении на нем значительной ржавчины, вмятин, мест прогиба или других механических повреждений следует заменить его полностью.

В случае если ремонт пришлось делать на снятом суппорте, то после установки его на место следует прокачать систему тормозов.

Статья впервые появилась на AutoRemont2.ru

Ремонт суппорта своими руками

Наличие свободного времени, и самое главное желания дают возможность водителю выполнить ремонт суппорта своими силами, не привлекая посторонней помощи. Выделяют суппорты передних и задних автомобильных колёс.

1. Ремонт суппортов передних колёс:

• устанавливается домкрат под машину. Демонтируется колёсная пара. Выкручивается нижний болт и снимается тормозная колодка
• после демонтажа колодки выкручивается верхний фиксирующий болт. Шланг с тормозной жидкостью снимать необязательно. Снимается скоба суппорта, для чего откручиваются болты
• поршень нужно извлечь из суппорта. Для этого достаточно плавно надавить на педаль тормоза и создаваемое давление вытолкнет его наружу. После удаления поршня необходимо закупорить тормозную магистраль
• полностью разобрав суппорт можно приступать к его очистке от грязи. Используется чистящая жидкость
• применяется предварительно купленный ремонтный комплект (уплотнительное кольцо, смазка, пыльник поршня, пыльник направляющей)
• выполняется сборка суппорта своими руками в обратной последовательности.

2. Ремонт суппортов задних колёс:

• машина устанавливается на домкрат и снимается колёсная пара
• отсоединяется трос ручного тормоза. Удаляется шплинт, соединяющий между собой суппорт и механизм ручного тормоза.
• тормозная магистраль глушиться
• выкручиваются крепёжные болты, удерживающие суппорт, и он извлекается, открывая доступ к тормозным колодкам
• демонтируются колодки
• выкручиваются болты, фиксирующие скобу суппорта к деталям подвески автомобиля
• демонтируется скоба с фиксаторами и направляющими
• дальнейшие действия нужно выполнить по аналогии с суппортами передних колёс.

После окончания ремонта суппорта своими руками необходимо проверить уровень тормозной жидкости или прокачать тормоза. В принципе сложного ничего нет и всё можно выполнить достаточно быстро.

Спасибо за внимание, удачи вам на дорогах. Читайте, комментируйте и задавайте вопросы

Подписывайтесь на свежие и интересные статьи сайта.

Виды смазок

Сегодня в продаже можно найти множество различных брендов, которые производят смазку для суппортов тормозного механизма. Тем не менее, существует несколько разновидной, характеристики которых влияют на эффективность смазывающего вещества.

• Керамическая — в составе присутствуют частицы керамики, которые обеспечивают отменную производительность тормозного устройства в разных условиях.
• Термостойкая — смазку этого типа используют весьма часто, поскольку она наделена хорошими показателями стойкости к высоким температурным режимам.
• Тугоплавкая — благодаря тщательно разработанной технологии, пасты этого типа не плавятся даже при высоких температурах, обеспечивая качественную защиту.
• Высокотемпературная — такой продукции высокие температуры не страшны. Даже при достижении более 180-ти градусов смазка не будет вытекать.
• Жаростойкая — при повышенной температуре смазка не теряет свои свойства, защищая рабочие элементы системы.
• Медная — в продукции этого типа присутствуют частицы меди, которые оказывают защиту во время агрессивной езды.
• Силиконовая — преимущественно состоит из основы силикона и его частиц. Этот тип не взаимодействует с водой и многими химическими веществами, а также невероятно стоек к высокой температуре.
• Алюминиевая — пасты в составе имеют частицы алюминия, что способствуют стойкости и долговечности.

Опираясь на характеристики вида, вы имеете возможность определить, какая смазка лучше подходит для суппортов вашего автомобиля.

Синтетические или минеральные пасты с добавлением металла

К данному типу относятся пасты, обладающие отменными высокотемпературными свойствами. Даже при 180-ти градусах они будут оказывать эффективную защиту. Смазку этого типа делают на основе синтетики, минералов. Плюс ко всему в состав входят частицы металлов по типу меди и синтетические сгустители. Некоторые производители могут использовать твёрдые субстанции смазочных материалов, обладающие хорошими показателями температурной стойкости. Среди данного типа многие отдают предпочтение продукции компании «LiquiMoly», а также:

• комплексные пасты;
• смазки, которые в составе не имеют примеси металлов;
• пасты, имеющие частицы меди.

Синтетические, минеральные пасты хорошо подходят для смазки противоскрипных пластин, прижимных пружин и обратной стороны колодок.

Пасты на основе минерального масла

К данной разновидности относятся смазки, в основе которых минеральное масло с частицами загустителя из бетонита. Помимо этого, в небольших количествах производители могут использовать жирные кислоты и элементы металла.

Они преимущественно применяются для смазки пальцев тормозных суппортов. Пасты на основе минерального масла не имеют температуру каплепадения, даже при достижении 180-ти градусов, чем и обусловлено их применение. Среди популярных производителей минерального масла можно выделить компанию «Molykote».

Пасты на основе синтетического масла

Данный тип смазок отменно подходит с целью применения во всех рабочих узлах дискового тормоза автомобиля. Пасты не вступают в реакцию с такими материалами как: каучук, эластомеров, пластмасса. База создана из высококачественного масла, в состав которого были добавлены в небольшом количестве загуститель с присадком.

Преимущества:

• Не взаимодействуют с водой и жидкостью.
• Обладают высокой диэлектрической стойкостью.
• Долго не изнашиваются.
• Наделены антикоррозийными и антиокислительными свойствами.

Наиболее популярные производители синтетических масел: Molykote, Permatex.

Порядок действий для замены тормозного суппорта

Чтобы заменить передний или задний суппорт, особых навыков это не потребует. Вначале машина должна стоять на ровной поверхности. Замена детали всегда должна производиться комплектом.

Колесные диски ослабляются, автомобиль поддомкрачивается (начинать можно с любой стороны, но в данном описании процедура происходит, начиная с водительской стороны). Когда меняется задний механизм, нужно опустить ручник, а переднеприводный автомобиль поставить на передачу и под колеса установить противооткатные башмаки.

В данном случае (меняется суппорт с водительской стороны) башмаки устанавливаются под колеса со стороны пассажиров. Машина в процессе выполнения работ не должна раскачиваться вперед/назад.

Откручивается штуцер прокачки тормозной системы, а шланг опускается в пустую емкость. Чтобы удалить остатки жидкости из полости суппорта, струбциной нажимается на поршень так, чтобы он спрятался в корпус.

Следующий шаг – откручивается болт крепления суппорта. В каждой модели этот элемент имеет свое расположение. Если ручник поднят, снять суппорт не получится. В этот момент выбирается соответствующий механизм для нужной стороны. Резьба крепления шланга тормозной системы должна быть сверху. В противном случае неправильно установленный суппорт будет подсасывать воздух в систему.

Когда меняется суппорт, сразу нужно обратить внимание на диски. Если на них имеются неровности, то поверхность необходимо отшлифовать

Новый суппорт подсоединяется в обратной последовательности.

Чтобы тормозная система работала правильно, нужно прокачать тормоза (уже после замены всех суппортов). О том, как это сделать, читайте в отдельной статье.

Процедура разработки суппортов своими руками

Переходим к описанию самого ремонта. Алгоритм будет примерно следующим:

1. Сначала нужно приподнять машину, используя домкрат и открутить колесо, зафиксировав руль в крайнем положении.
2. Снимается крепежная пружина, а поверхность вблизи расположения тормозного шланга тщательно зачищается. Для этого ее можно продуть сжатым воздухом.
3. Тормозной шланг нужно пережать хомутиком, чтобы не допустить утечки рабочей жидкости.
4. Продолжаем ремонт суппорта своими руками. После этого откручиваем болт, который его фиксирует, и убираем сам шланг в сторону. Необходимо следить за тем, чтобы внутрь него не проникли частицы грязи.
5. После этого демонтируются колпачки на направляющих, а сами они выкручиваются при помощи 7-миллиметрового шестигранника.
6. Пользуясь отверткой, утапливаем поршень, отодвинув его корпус от диска на достаточное расстояние. Можно начинать демонтаж старого суппорта.
7. Сначала вынимаем его из чехла и проверяем на наличие влаги. Из корпуса достаем поршень. Для этого можно снять его с диска, не отсоединяя от шланга суппорт. Достаточно нажимать на педаль тормоза, и он должен выпасть самостоятельно. Чем пережать тормозной шланг? Подойдет любой плотный хомут, можно использовать даже тот, которым на шиномонтаже фиксируют колпаки к колесным дискам. Можно воспользоваться тисками, в которых зажать накрепко корпус, а сам поршень извлекать плоскогубцами. Или применить сжатый воздух, предварительно позаботившись о том, чтобы деталь не повредилась при извлечении.
8. Достаем старую манжету, убрав перед этим остатки рабочей жидкости. Тщательно очищаем поверхность, в которой находился защитный чехол, и посадочные места манжеты. Промываем и продуваем воздухом, после чего можно укладывать новую манжету.
9. Рабочие поверхности поршня при ремонте переднего суппорта слегка поливаем тормозной жидкостью. Сам поршень закладывает строго вертикально и слегка утапливается. Сверху одеваем защитный чехол. При этом необходимо убедиться, что не произошло замятия резинки.
10. Теперь поршень можно утапливать полностью, но нужно быть внимательными, чтобы не допустить перекручивания пыльника.
11. Откручиваем скобы, которыми оснащается суппорт. Производим очистку поверхностей, по которым движутся колодки. Нужно следить за тем, чтобы не повредить резьбу, в которой крепятся направляющие. Скоба прикручивается на прежнее место.
12. Закладываем колодку, убедившись в том, что она заняла свою позицию и нигде не застряла. Направляющие нужно очистить от малейших частиц грязи. Суппорт надевается на скобу, а его направляющие наживляются пальцами. Одеваем колпачки и фиксируем пружинки. Не забудьте положить смазку под пыльник тормозных поршней и удалить вокруг ее остатки.
13. Осталось вернуть на место шланг рабочей жидкости и прокачать всю систему несколькими нажатиями на педаль тормоза. Опускаем машину при помощи домкрата на землю и проверяем уровень рабочей жидкости в бачке — при необходимости дозаполняем. На этом переборка суппорта окончена.

Одним словом, как только Вы столкнулись с перегревом или неравномерным износом тормозных колодок, появлением запахов и шума, можете быть уверены, что эффективность тормозной системы уже не будет прежней

Безотлагательно обратите внимание на состояние суппорта и, при необходимости, воспользуйтесь описанной выше инструкцией по ремонту суппорта

Видеообзор ремонта суппорта своими руками:
