Ремонт втягивающего реле стартера своими руками

Как разобрать стартер ВАЗ 2106 своими руками

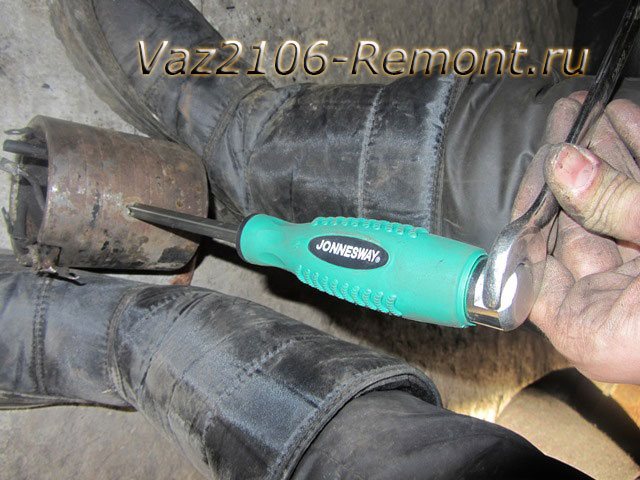

Ключом на 10 или головкой откручиваем две гайки на крышке:

После чего снимаем крышку со шпилек, как это показано на фотографии:

После этого можно снимать обмотку вместе с корпусом, так как ее больше ничего не держит:

Как видите выше, стартер разобран на две части: обмотка с корпусом и ротор. Чтобы заменить обмотку, понадобится ударная или силовая отвертка под ключ, чтобы открутить болты с четырех сторон корпуса, как это наглядно продемонстрировано ниже:

После чего обмотка вынимается без каких-либо проблем:

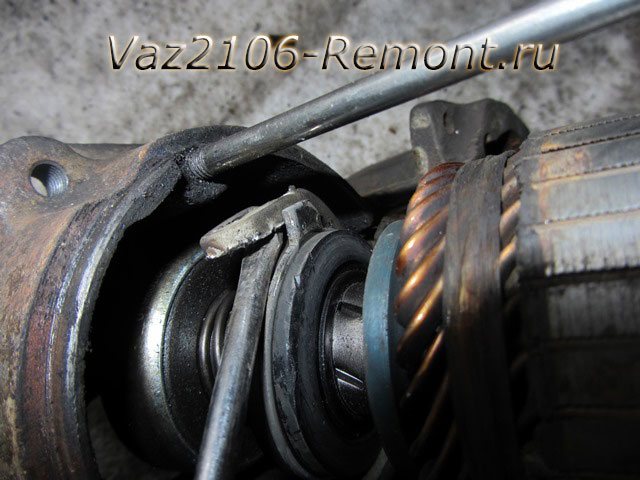

Чтобы вынуть якорь, необходимо отогнуть отверткой пластиковую скобу, которая держит его в зацеплении:

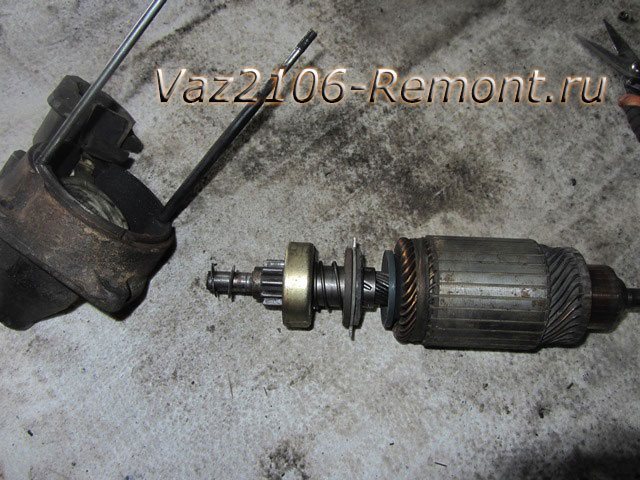

После чего он без проблем вынимается:

А чтобы снять муфту привода, необходимо тонкой отверткой поддеть стопорное кольцо:

И с легкостью снять муфту:

Вот весь процесс, который пришлось проделать, чтобы разобрать стартер на автомобиле ВАЗ 2106. Для это понадобился инструмент, которые представлен ниже на фото:

Сборку и замену всех деталей производим в обратном снятию порядке.

C самого момента покупки стартер не давал покоя, периодически пощёлкивал и не крутился, особенно любил так делать в морозы или когда аккум слегка разряжен.Старый владелец знал об этой проблеме, но ремонтировать стартер не хотел категорически и потому придумал «колхоз», параллейно замку зажигания установил кнопку, которая замыкала два контакта, конечно же кнопка была рассчитана на малые токи . В один прекрасный летний день залипла навсегда, после чего была экстренно демонтирована путём «аварийного вырывания» ))))).

Сначала о запчастях.

Были куплены щётки Protech IA3564 — не пригодились, те что стояли в идеале износ 10 % максимум И контакты на втягивающие Cargo 139495 ,самое главное при заказе по этому коду приходит один контакт, надо два.Снятие:

Самый главный секс именно в этом пункте.Нужно снять правое переднее колесо, брызговик (тот что закрывает моторный отсек со стороны колеса), открутить крепление проводки идущей на стартер (чтоб при снятии не поломать крепеж ) и от самого стартера тоже (гайка и фишка снизу в неудобном месте).И вот предварительные ласки пройдены, приступаем к самому интересному. На стартере два болта, один откручивается со стороны коробки, второй с передней стороны (нужно снять защиту двс). Оба болта на 14, при попытке открутить простой головкой с шестью гранями задний болт меня ждал провал. Дело в том, чтоб открутить задний болт, пришлось собрать небольшой конструктор из большого удлинителя, карданчика и малого удлинителя.Вся выше указанная конструкция ни как не хотела принимать нужный угол и одеваться на задний болт стартера, а если и одевалась, то при попытке повернуть тут же соскальзывала. Болты на стартере стояли с низкой шляпкой (возможно не заводские), это прибавило не удобства. Всё решилось когда взял в руки головку на 14 в двенадцати гранном исполнении.Для снятия переднего болта пришлось сделать другую конструкцию, два длинных удлинителя, вставляем выше рулевого демпфера и готова (с передним болтом проблем минимум).

Ремонт разборного втягивающего реле

Завод-изготовитель оснащает стартеры неразборным или разборным втягивающим устройством. Неразборное реле в случае поломки подлежит замене, а разборное можно починить. Описанный метод позволяет произвести проверку втягивающего реле всех моделей ВАЗ: 2101, 2102, 2103, 2104, 2105, 2106, 2107, 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, Нива, Лада Приора, Калина, Гранта, Веста и большинства иномарок. Разборка и ремонт реле осуществляется в следующем порядке:

1. Откручивают гайки крепления крышки корпуса.
2. При необходимости дополнительно отпаивают концы обмоток.
3. После снятия крышки осматривают силовые контакты:

• При их подгорании производят зачистку поврежденной части наждачной бумагой;
• При износе производят замену.

1. Устройство собирается в обратном порядке и проверяется на работоспособность.
2. Отремонтированное реле устанавливается обратно на стартер.

Каждый водитель желает ездить на автомобиле, который предсказуемо себя ведет с начала проворота ключа в замке зажигания. Но иногда именно в этот момент случаются неприятности с авто. Одним из виновников данного события может оказаться реле в стартере.

Перед тем как проверить втягивающее реле стартера, желательно убедиться в однозначности выставленного диагноза. Для этого проводится поверхностная проверка участвующих элементов в системе запуска автомобиля.

Диагностика проблемы с запуском мотора

Водитель должен убедиться, что проблема заключена исключительно в неисправности реле. Для этого можно провести визуальный осмотр электропроводки, помереть заряд аккумуляторной батареи. Если эта схема и все параметры в норме, то с высокой долей вероятности поломка кроется в реле стартера.

Отсутствие щелкающих звуков от стартера говорит об отсутствии работы втягивающего реле. Если включение/выключение слышно, то поломка находится вне реле.

Для начала нужно повторить попытку с проворотом ключа в замке зажигания. Молчание мотора в ответ на эти действия приведет к разбору стартера. Но, до того как разобрать втягивающее реле стартера, его нужно демонтировать из подкапотного пространства.

Как работает реле

Разобраться в неисправностях механизма всегда помогает знание устройства, поэтому выясним принцип работы втягивающего реле стартера. На катушку поступает напряжение от автомобильной АКБ. За счет этого формируется магнитное поле, взаимодействующее с якорем, который вращаясь, натягивает пружину. За счет ее взаимодействия с бендексом, последний входит в зацепление с шестерней маховика коленвала.

Схема реле

Замкнувшиеся контактные элементы блокируют подачу напряжения на обмотку, однако якорь за счет магнитного поля не выходит из зацепления. Он возвращается лишь за счет удерживающей пружины после прекращения электроподпитки катушки. Бендекс в это время выходит из зацепления с маховиком.

Наиболее вероятные неисправности

Визуальный контроль неисправного реле обычно выявляет подгоревшую проводку на контактах. Также сами контакты утапливаются (залипают), возможно разизолирование и подгорание обмоток катушки.

Часто можно ориентироваться на такие симптомы, после которых может потребоваться ремонт втягивающего реле стартера своими руками:

• неотключение стартера после запуска двигателя;
• щелчок после проворота ключа на стартере может произойти, но дальнейшего запуска мотора не происходит;
• слышно холостое вращение стартера после проворота ключа, но двигатель молчит.

Для ремонта реле потребуется разобрать этот элемент. Однако, попадаются модели, имеющие неразборное устройство, такие требуется только заменить. Этот вид ремонта является наиболее распространенным.

Работы по замене реле

Любые действия хоть демонтаж, хоть проверка втягивающего реле стартера должны начинаться с отключения электропитания от батареи автомобиля. Если этого не делать, то возможными последствиями окажется короткое замыкание и повреждение всей проводки. Такая замена может очень дорого обойтись.

Ремкомплект

До раскрытия корпуса надо с поверхности очистить нагар и грязь, чтобы они не попали внутрь электрического прибора. Затем надо ослабить гайку на щеточном узле и отсоединить контакт от болта. Теперь можно ослабить стяжку и ее болты, которые прижимают блок к массе. Достаем реле из подкапотного пространства.

Отвинчиваем гайку на торце и раскрываем внутреннее содержание. Достаем перегоревший или нерабочий сердечник, а на его место монтируем новый. Сборку проводим в обратном порядке и монтируем деталь в подкапотное пространство. Если все было собрано правильно, то мотор должен запуститься с первого раза.

ktonaavto.ru

Ремонт устройства

Первоочередной задачей при замене или ремонтных работах втягивающего реле является демонтаж стартера. Он крепится посредством 2 или 3 болтов, открутить которые не представляет больших проблем. Главная загвоздка заключается в том, что на современных иномарках стартер «прячут» далеко в подкапотном пространстве, соответственно, для его снятия необходимо дополнительно демонтировать мешающие механизмы. В отдельных автомобилях понадобится даже поддержка двигателя. Если вы столкнулись с такой ситуацией, при этом добраться до стартера и реле проблематично, обратитесь в автосервис.Достав стартер, можно вытащить непосредственно реле. Втягивающие реле бывают 2 видов: разборные и неразборные. Последние отремонтировать невозможно, поэтому вам понадобится только покупать новый компонент. Замена сердечника выполняется в общем случае по схеме:

1. отсоедините клеммы от аккумулятора;
2. демонтируйте механизм, а затем очистите его от масла и других загрязнений;
3. открутите гайку щеточной системы;
4. снимите с болта контакт;
5. снимите стяжные винты, подсоединенные к массе, и гайки с торца;
6. замените сердечник;
7. выполните сборку конструкции в обратном порядке;
8. проверьте работоспособность реле.

Для разборных компонентов можно выполнить ремонт. Предварительно приготовьте отвертку, паяльник с канифолью и олово. Далее выполните следующие шаги:

1. открутите крепежные винты на корпусе;
2. при необходимости отпаяйте концы обмотки;
3. демонтировав защитную крышку, вы можете заменить контакты или отшлифовать их, если они подгорели;
4. соберите устройство, а затем поставьте на место над стартером;
5. установите сам стартер с реле.

Процедура не представляет сложностей, поэтому попробуйте выполнить ее самостоятельно, не тратя деньги на услуги автосервиса. Обязательно пометьте клеммы, чтобы в процессе сборки ничего не перепутать. Дополнительно выполните обезжиривание контактов.

Принцип работы втягивающего реле

Одна из особенностей любого двигателя внутреннего сгорания – он не может самостоятельно раскрутиться без внешнего источника энергии. В бензопилах и бензогенераторах, а также моторных лодках используется ручной стартер – бобина с пружиной и намотанный на ней стальной трос.

Приводы стартера (втягивающие реле) функционируют по тому же принципу, только не задействуется мышечная сила водителя, кроме задействования ключа зажигания.

Втягивающее работает от электричества, поэтому оно подключается к аккумуляторной батарее. Когда водитель переводит зажигание машины в режим «запуск», катушки соленоида получают энергию от АКБ. Внутри устройства создается мощное магнитное поле, воздействующее на шток, перемещая его вовнутрь. К штоку подсоединена вилка, неподвижно закрепленная в центре.

Благодаря перемещению вилки (оба ее края перемещаются в разные стороны) создается эффект рычага. Шток тянет на себя вилку, а та с другого конца, преодолевая усилия возвратной пружины, выталкивает бендикс к венцу.

С другого конца шток соленоида соединяет контактную цепь стартера. Контактный болт, к которому подключены провода, идущие на батарею, соединяется с электрическим узлом устройства. Благодаря этому якорь стартера, получив необходимую энергию, начинает вращаться. Механическое усилие поступает через бендикс на венец, закрепленный на маховике, коленвал проворачивается, и двигатель запущен.

Когда начинает вращаться якорь, контакт обмотки втягивающего контура разрывается, и она перестает втягивать шток. Однако удерживающая обмотка все еще замкнута, и она удерживает положение якоря соленоида, благодаря чему контактный узел цепи остается соединенным, и на электромотор не прекращает поступать ток.

Если бендикс будет находиться в постоянной сцепке с маховиком, его грани быстро износятся, и деталь нужно будет менять. По этой причине конструкция механизма обеспечивает лишь временное зацепление – пока водитель удерживает ключ или кнопку. Пружинный механизм возвращает его в положение активной бортовой сети, но на втягивающее уже не подается напряжение.

В момент, когда удерживающая обмотка деактивируется, клемма и болт КГ соленоида размыкаются, возвратная пружина перемещает бендикс обратно. Маховик продолжает вращаться, а стартер переведен в состояние ожидания.

Это принцип, по которому будет работать любое втягивающее реле. Неизменной остается конструкция таких элементов. Единственное, что меняется – размеры и мощность устройств. Также их контактная группа может быть немного видоизменена (это зависит от их функциональных возможностей).

Вопросы выбора, ремонта и замены втягивающего реле

Общее устройство электростартера и место в нем втягивающего реле

Тяговое реле подвергается значительным электрическим и механическим нагрузкам, поэтому высока вероятность его выхода из строя даже при бережной эксплуатации. О неисправности данного узла свидетельствуют различные признаки — отсутствие характерного стука подвода привода стартера при включении зажигания, слабое вращение стартера при заряженной аккумуляторной батарее, «молчание» стартера при работающем подводе привода и другие. Также неисправности выявляются при прозвонке реле — обычно происходят обрывы обмоток, повышение сопротивления в силовой цепи вследствие обгорания и загрязнения контактов, и т.д. Определить неисправность помогают алгоритмы диагностики, обычно приведенные в инструкции к автомобилю. Зачастую выявленные проблемы устранить сложно или вовсе невозможно (как, например, обрыв втягивающей или удерживающей обмоток, поломка контактного болта и некоторые другие), поэтому реле проще и дешевле полностью заменить.

На замену следует выбирать только те типы и модели втягивающих реле, которые указываются производителем транспортного средства. Покупку нужно делать по каталожным номерам — только так можно уверенно поменять узел и заставить стартер работать в штатном режиме. Реле другого типа установить сложно или в принципе невозможно (вследствие неодинаковых габаритов), а если это и получится сделать, то стартер может работать некорректно или вовсе не выполнять свою главную функцию.

Для замены реле электростартер приходится демонтировать с двигателя и разбирать, зачастую — с применением специального инструмента. При монтаже нового реле нужно тщательно выполнять электрические соединения — провода предварительно зачищаются и скручиваются, при фиксации их на клеммах нужно обеспечить надежность, предотвратив искрение и нагрев. Все операции лучше выполнять в соответствии с рекомендациями, прописанными автопроизводителем в инструкции по ремонту и обслуживанию транспортного средства.

В дальнейшем тяговое реле, как и сам стартер, требуют лишь периодического осмотра и проверки согласно регламенту ТО. При правильном выборе и замене этот узел будет работать надежно и эффективно, обеспечивая уверенный запуск двигателя.

Где находится реле стартера на ваз 2110 инжектор 8

Многие автовладельцы при невозможности завести двигатель с помощью стартера, начинают «грешить» не на него (работоспособность довольно просто можно проверить), а на реле.

Но… обыскивают все подкапотное пространство, и ничегошеньки не обнаруживают, даже отдаленно похожего на искомое. Вот почему на различных форумах все время проскакивают вопросы о том, где находится реле стартера ВАЗ 2110, и как его отыскать.

Схема-устройство стартера

Ответ на этот вопрос довольно прост: оказывается, на многих автомобилях довольно большого семейства «десяток» дополнительное реле конструкцией не предусмотрено, и вы его здесь не найдете!

Реле стартера

Втягивающее реле стартера

Устройство и работа

Стартер на ВАЗ 2110 сконструирован таким образом, что непосредственно в нем находится тяговое реле, обеспечивающее вращательное движение шестерни привода. Ее запуск происходит при сцеплении с зубьями маховика коленвала. То есть, если неисправно втягивающее устройство, то и запуск двигателя не состоится.

Кроме того, именно тяговая обмотка при замыкании контактов призвана обеспечить питание на электродвигатель стартера от АКБ. Когда контакты замыкаются, срабатывают блокировки, втягивающая обмотка отключается.

Управляется втягивающее реле прямо от замка зажигания, и служит также для защиты стартера. Но поскольку оно потребляет много тока, со временем в контактной группе исчезает надежный контакт.

Это проявляется в том, что работа запускающего двигатель механизма нечеткая, то срабатывает, то нет, или медленно вращается. В принципе, решить эту проблему можно, нужна просто самостоятельная установка дополнительного реле, что многие и делают.

Проверка

Для того, чтобы проверить, исправно ли тяговое реле, нужно вначале добраться до стартера. Расположен он под капотом, в стандартном для ВАЗов месте – слева ниже АКБ, около КПП.

Сам стартер и втягивающее устройство находятся в одном корпусе, на котором также имеются две клеммы. Демонтируя или устанавливая на место устройство, следует быть предельно внимательным, чтобы не замкнуть эти клеммы.

Нужно проверить предел напряжения, который имеет тяговое реле. Граничное напряжение – не более 8В. Кроме того, температура во время процесса срабатывания не должна быть выше 25°С, иначе надежной работы и защиты стартера не дождетесь.

Кроме того, можно иногда можно визуально заметить поломку. В таком случае необходима установка нового механизма, но вначале нужно произвести разбор.

Снятие

Демонтаж и разбор производится так:

• От АКБ отключить «минус»;
• Снять воздушный фильтр;
• Отсоединить колодку проводов, идущих на тяговое реле;
• Открутить гайку, крепящую наконечник силового привода (ключ 13);
• Открутить гайки, крепящие стартер (ключ 15). Верхняя гайка скручивается легко, а к нижней нужно еще подступиться;
• Снять стартер;
• Открутить гайку от нижнего вывода тягового реле и отключить провода;
• Открутить его крепежные болты (ключ 8), снять.

Неисправности

После снятия нужно внимательно проверить втягивающее реле. Вот список возможных поломок:

• Раскрутились/ослабли гайки, которыми крепятся наконечники проводов. Элементарно решается подтягиванием гаек;
• Окислились провода, или обмотки, соединения. Здесь может потребоваться замена или просто очистка;
• В цепи питания есть обрывы. Лечение – замена цепи;
• Якорь срабатывает несвоевременно или работает вхолостую. Предписана замена;
• Еще нужно проверить, нет ли замыкания между витками обмоток (их здесь две).

Для проверок используется омметр.

Как заменить?

Если тяговое реле оказалось неисправным, самостоятельным ремонтом лучше не заниматься, чтобы не вызвать блокировки всей системы запуска двигателя. Лучше всего его сразу заменить новым, установка которого не должна вызвать трудностей, и осуществляется в обратном разборке порядке.

Типы втягивающих реле и их производители

Вкратце коснемся втягивающих реле, использующихся на автомобилях ВАЗ. Они делятся на четыре типа:

• для не редукторных стартеров моделей ВАЗ 2101-2107 (“Классика”);
• для не редукторных стартеров моделей ВАЗ 2108-21099;
• для редукторных стартеров ВАЗ всех моделей;
• для редукторов стартеров AZD (используются в моделях ВАЗ 2108-21099, 2113-2115).

Кроме этого, как упоминалось выше, они делятся на разборные и неразборные. Разборными являются более старые модели. Новые и старые являются взаимозаменяемыми.

Для автомобилей ВАЗ втягивающие реле выпускают следующие предприятия:

• Завод имени А.О.Тарасова (ЗиТ), Самара, РФ. Реле и стартеры выпускаются под торговыми марками “КАТЭК” и “КЗАТЭ”.
• БАТЭ. Борисовский завод автотракторного электрооборудования (Борисов, Беларусь).
• Компания “Кедр” (Челябинск, РФ);
• Dynamo AD, Болгария;
• “ИскРа” (Iskra). Белорусско-словенское предприятие, чьи производственные мощности расположены в городе Гродно (Беларусь).

При выборе того или иного производителя необходимо учитывать, что самыми качественными и распространенными марками являются именно “КАТЭК” и “КЗАТЭ”. Также помните, что, если на вашей машине установлен стартер AZD, то к ним подходят “родные” реле, выпущенные на том же предприятии. То есть, с продукцией других заводов они не совместимы.

Втягивающее реле стартера: диагностика неисправностей и ремонт

Начнем с того, что втягивающее реле стартера ВАЗ или любой другой иномарки зачастую может выходить из строя по одним и тем же причинам. С учетом того, что данный элемент надежен и долговечен, его поломки являются результатом износа или высоких  нагрузок.

Обычно водитель может столкнуться с тем, что щелкает реле, но стартер не крутит двигатель, реле втягивающее не издает никаких звуков после поворота ключа зажигания, реле щелкает через раз и т.п.

Так или иначе, в подобной ситуации втягивающий элемент стартера может быть поврежден. Это не удивительно, так как работает реле стартера с высоким напряжением до нескольких сот ампер. В результате:

• силовые контакты реле стартера на стороне стороны контактного диска подгорают;
• происходит обрыв удерживающей или втягивающей обмотки;
• имеет место деформация возвратной пружины;
• возникает короткое замыкание в обмотках;
• механические повреждения деталей в устройстве втягивающего реле;

Для точного определения причины неисправности нужно проводить диагностику реле

Если учесть, что работает реле по принципу электромагнита после подачи напряжения на обмотки стартера, важно найти проблемный элемент

Для начала, можно обратить внимание на внешние признаки.

В случае, когда стартер не крутит, вполне возможно:

• втягивающее реле работает, но стартер не начинает вращаться;
• втягивающее реле и стартер не работают;

Так вот, на то, что произошло срабатывание реле, указывает щелчок, который можно услышать в момент втягивания якоря вовнутрь. Получается, повернув ключ в замке и зафиксировав щелчок, можно считать, что реле исправно.

В противном случае, то есть когда реле стартера не щелкает, на него или не подается электричество, или же само реле вышло из строя. Кстати, бывает и так, что втягивающее реле работает, но стартер не крутит. В этом случае причина в подгоревших контактах реле.

Чтобы это проверить, нужно взять отвертку и замкнуть ею выступающие части контактов. Если после замыкания стартер начинает крутить, тогда причина в подгоревших контактах. Если же замыкание не помогает, тогда неисправности связаны с самим стартером.

Так же случается, когда стартер и реле одновременно не работают. В этом случае проблем может быть несколько, начиная с обрыва цепи включения или выхода из строя элементов в замке зажигания и заканчивая обрывами обмотки втягивающего реле, потере контакта с массой катушки и других.

Еще бывает так, что втягивающее реле срабатывает, но при этом слышны посторонние звуки (стук, что-то дребезжит и т.д.). Обычно причина в том, что контакт обмоток плохой. Выполнить проверку  можно путем замеров сопротивления мультиметром. В норме сопротивление втягивающей обмотки должно быть около 0.55 Ом, а удерживающей  0.75 Ом.

Если показатели меньше, тогда это указывает на короткое замыкание внутри обмотки, тогда как большое сопротивление укажет на плохой контакт с массой и/или клеммами. При возникновении подозрений на обрыв обмотки, можно провести проверку  при помощи контрольной ламп и батарейки.

Подключая лампочку к обмотке, проверяется, горит ли она. Если горит, тогда с обмоткой все в порядке, если же загорания не происходит, это говорит об обрыве. Единственное, такой способ не позволяет выявить короткое замыкание по причине того, что незначительные отклонения по сопротивлению  не оказывают влияния на яркость горения контрольной лампочки.

В любом случае, если проблема обнаружена, втягивающее реле или ремонтируют (разборной тип), или меняют (неразборной). Разборное реле снимается со стартера, после чего часто требуется отпаивать выводы обмоток. Затем проверяются все контакты, при их обгорании производится зачистка мелкой наждачкой.

В ситуации, когда от корпуса отпадают выводы обмоток, их припаивают на место. Также при  разборке определяются и меняются части реле, которые изношены. В результате ремонт втягивающего реле позволяет вернуть работоспособность детали. Однако, при такой возможности, лучше сразу заменить реле стартера на новое, особенно если учесть его вполне доступную цену.
