Ремонт зарядного устройства для телефона своими руками

Как проверить зарядное устройство?

Для диагностики аккумуляторная батарея подключается к ЗУ и производится замер величины напряжения. Процедура измерения выполняется на клеммных зажимах, которые идут от бортовой сети к АКБ. Для измерения используется мультиметр. В идеале эта величина должна составить около 14,4 вольт.

Если рабочий параметр при диагностике показал менее 13 вольт либо напряжение скачет, но аккумулятор рабочий, то ЗУ подлежит ремонту. Выполнить проверку можно посредством замера величины силы тока в электроцепи.

Для проведения диагностики необходимо разряженный аккумулятор соединить с зарядным прибором через тестер. Клеммы мультиметра устанавливаются между клеммным зажимом и самим контактом АКБ. Величина силы тока, которая подается на аккумулятор, должна быть около 10% от общей емкости батареи. Если полученные значения не соответствуют норме, то ЗУ нерабочее и его надо менять либо ремонтировать.

Проверка без аккумулятора

При отсутствии тестера диагностику зарядного прибора допускается произвести по другой схеме. Вместо мультиметра будет использоваться обычная лампа, рассчитанная на работу в 12-вольтной сети. Подключение источника освещения выполняется аналогичным образом. Если в результате соединения лампа загорелась, это говорит о корректной работе зарядного прибора. В случае, если световой источник не включился, ЗУ подлежит ремонту.

Проверка диодного моста

Для диагностики этой составляющей необходимо подать напряжение на зарядное оборудование. Если диодный мост нерабочий, то ток можно увидеть как на выходе, так и на входе. Иначе выполняется диагностика каждого диодного элемента составляющей. Если диоды работоспособны, то величина сопротивления с одной стороны будет минимальной, а с другой стороны – стремиться к бесконечности. Нерабочие диодные элементы подлежат удалению и замене на новые.

Неисправности в амперметре

Если предыдущие действия по диагностике не дали результатов, выполняется проверка работы амперметра. Простой вариант убедиться в работоспособности устройства – соединить клеммные зажимы друг с другом. Если в результате выполненных действий появилось напряжение, но до этого оно отсутствовало, то амперметр подлежит замене или ремонту.

Канал Maysternya TV подробно рассказал о диагностике автомобильного зарядного оборудования в гаражных условиях.

Проблемы с батареей

Один из случаев, в котором проблема была именно в батарее телефона, подробно, с фотографиями процесса, описан здесь. Проведя тогда диагностику, мы определили, что проблема была в обрыве управляющего сигнала непосредственно на аккумуляторе. Эта поломка оказалась причиной, по которой телефон не заряжался. Ресурс батарей современных смартфонов рассчитан на определенное количество циклов полной зарядки. Поэтому, в случае исчерпания ресурса, аккумулятор необходимо заменить.

Вздутие аккумулятора

В некоторых случаях определить, что проблема с зарядкой телефона кроется именно в батарее, можно путем ее визуального осмотра. Если аккумулятор вздулся либо на нем просматриваются других внешние признаки повреждений, проводить ремонт будет нецелесообразно. Проблема решается путем замены поврежденной батарей на новую.

Аккумулятор утратил емкостные качества

Важно запомнить, что вздутие батареи или другие внешние проявления ее неисправности не всегда являются причиной, по которой невозможно зарядить смартфон. Однако проблемы зарядки, связанные с аккумулятором, проявляются следующим образом: телефон работает лишь с подключенным зарядным устройством, заряд батареи расходуется очень быстро и поэтому телефон после недолгой работы выключается

Подобные факторы свидетельствуют о том, что аккумулятор телефона утратил свои емкостные характеристики, заданные производителем. Такая поломка не подлежит ремонту. Единственным решением проблемы является замена батареи.

Зарядка для АКБ из блока питания компьютера

Для зарядки любого аккумулятора хватит 5-6 ампер-часов, это является около 10% от емкости всей батареи. Произвести его, может, любой блок питания емкостью от 150 Вт.

Итак, рассмотрим 2 способа самостоятельного изготовления зарядного устройства из компьютерного блока питания.

Способ первый

Для изготовления нужны следующие детали:

• блок питания, мощностью от 150 Вт;
• резистор 27 кОм;
• регулятор тока R10 или блок резисторов;
• провода длиной от 1 метра с клеммами;

Ход выполнения работ:

1. Для начала нам потребуется разобрать блок питания.
2. Извлекаем неиспользуемые нами провода, а именно -5в, +5в, -12в и +12в.
3. Совершаем замену резистора R1 на заранее заготовленный резистор 27 кОм.
4. Удаляем провода 14 и 15, а 16 просто отключаем.
5. Из блока выводим сетевой шнур и провода к аккумуляторной батарее.
6. Устанавливаем регулятор тока R10. В отсутствие такого регулятора, можно изготовить самодельный блок резисторов. Состоять будет он из двух резисторов 5 Вт, которые будут соединены параллельно.
7. Для настройки зарядного устройства, в плату устанавливаем переменный резистор.
8. К выходам 1,14,15,16 припаиваем провода, а резистором устанавливаем напряжение 13,8-14,5в.
9. На окончание проводов присоединяем клеммы.
10. Остальные ненужные дорожки удаляем.

Важно: придерживайтесь полного руководства, малейшее уклонение может привести к перегоранию прибора.

Способ второй

Для изготовления нашего устройства по данному способу, потребуется блок питания немного мощнее, а именно на 350 Вт. Так как он может выдать 12-14 ампер, что удовлетворит наши потребности.

Ход выполнения работ:

1. В блоках питания от компьютера импульсный трансформатор имеет несколько обмоток, Одна из них на 12в, а вторая на 5в. Для изготовления нашего устройства нужна только обмотка на 12в.
2. Для запуска нашего блока потребуется найти зеленый провод и замкнуть его с черным проводом. При использовании дешевого китайского блока, возможно, там будет не зеленый, а серый провод.
3. Если у вас блок питания старого образца с кнопкой включения, вышеуказанная процедура не нужна.
4. Далее, составляем из желтых и черных проводов 2 толстые шины, а ненужные провода обрезаем. Черная шина будет минусом, желтая соответственно плюсом.
5. Для повышения надежности нашего устройства можно осуществить замену местами диодов. Дело в том, что на 5в шине стоит более мощный диод, чем на 12в.
6. Так как в блоке питания стоит встроенный вентилятор, то ему не страшны перегревы.

Способ третий

Для изготовления нам потребуются следующие детали:

• блок питания, мощностью 230 Вт;
• плата с микросхемой TL 431;
• резистор 2,7 кОм;
• резистор 200 Ом мощностью 2 Вт;
• резистор 68 Ом мощностью 0,5 Вт;
• резистор 0,47 Ом мощностью 1 Вт;
• реле на 4 контакта;
• 2 диода 1N4007 или подобные диоды;
• резистор 1кОм;
• светодиод яркого цвета;
• длина провода не менее 1 метра и сечением не меньше 2,5 мм 2, с клеммами;

Ход выполнения работ:

1. Выпаиваем все провода кроме 4 черных и 2 желтых проводов, так как по ним поступает питание.
2. Замкнуть перемычкой контакты, отвечающие за защиту от перенапряжения, чтобы наш блок питания не выключался от перенапряжения.
3. Заменяем на плате с микросхемой TL 431 встроенный резистор на резистор 2,7 кОм, для установки выходного напряжения 14,4в.
4. Добавляем резистор 200 Ом мощностью 2 Вт на выход с канала 12в, для стабилизации напряжения.
5. Добавляем резистор 68 Ом мощностью 0,5 Вт на выход с канала 5в, для стабилизации напряжения.
6. Выпаиваем транзистор на плате с микросхемой TL 431, для устранения препятствий при установке напряжения.
7. Заменяем стандартный резистор, в первичной цепи обмотки трансформатора, на резистор 0,47 Ом мощностью 1 Вт.
8. Собираем схему защиты от неправильного подключения к аккумулятору.
9. Выпаиваем из блока питания ненужные части.
10. Выводим необходимые провода из блока питания.
11. Припаиваем клеммы к проводам.

Для удобства пользования зарядным устройством подключите амперметр.

Преимуществом такого самодельного устройства является отсутствие возможности перезарядки батареи.

Почему не заряжается аккумулятор шуруповерта

Если шуруповерт оснащен аккумуляторной батареей, то к нему обязательно должно прилагаться зарядное устройство. Если в один прекрасный момент вы обнаруживаете, что батарея инструмента не зарядилась после того, как вы ставили ее на зарядку, то причин этого может быть несколько:

• Неисправность аккумулятора, что случается достаточно часто при ненадлежащем обращении с инструментом.
• Неисправность зарядки. Очень часто случается с китайскими инструментами, которые гораздо дешевле брендовых изделий.

Несмотря на то, что причины отсутствия зарядки аккумулятора две, первым делом нужно проверить исправность батареи. Проверить ее исправность можно путем подключения к клеммам вольтметра или мультиметра. Если прибор будет показывать хотя бы похожее значение (12В, 16В, 24В), то проблема заключается скорее всего в зарядном устройстве.

Типовые неисправности зарядного устройства шуруповерта

К типовым неисправностям зарядных устройств относятся:

1. Перегорание предохранителя.
2. Неисправность выпрямителя, если устройство понижает напряжение с 220В до 12В.
3. Поломка высоковольтного транзистора инвертора.

Остальные составные части, как показывает практика, работают долго и безотказно, поэтому при подозрениях на неисправность зарядного, следует проверить эти три основных узла. Ремонт зарядки шуруповерта можно выполнить самостоятельно. Для этого ее потребуется разобрать, что возможно при наличии в арсенале обычной четырехгранной отвертки.

Ремонт зарядного устройства шуруповерта

Ремонт зарядного устройства шуруповерта начинается с того, что первоначально нужно выявить возможную причину неисправности. Ведь достаточно часто причиной отсутствия зарядки батареи является окисление контактов или их засорение на зарядке. Для начала осуществите визуальный осмотр изделия, оценив его состояние. Если имеется запах гари, то это говорит о перегорании внутренних элементов.

Ремонт зарядного своими руками осуществляется путем выполнения следующих действий:

1. Для начала следует снять крышку корпуса, вывинтив 4 или 6 крепежных элементов.
2. Снимаем крышку и видим, что зарядка состоит из двух частей: трансформатор и плата.

3. Ремонт начинаем с того, что проверяется напряжение на выходе трансформатора. Для этого тестер устанавливается в режим «Вольтметр». При этом необходимо вилку включить в розетку.

4. Если мультиметр покажет соответствующее значение, то трансформатор исправен. Если же напряжение отсутствует, тогда нужно прозвонить сетевой кабель. Если повреждение сетевого кабеля исключено, тогда нужно убедиться, что первичная и вторичная обмотка не в обрыве. Обычно в трансформаторах импортного образца в первичной обметке установлен предохранитель. Он обычно спрятан под оболочкой, поэтому его следует найти и прозвонить. При перегорании предохранителя, его следует заменить аналогичным. Если повреждена первичная или вторичная обмотка, то осуществлять ремонт трансформатора не имеет смысла, так как проще приобрести новое устройство. Если причиной неисправности является предохранитель, то после его замены, перед сборкой изделия, следует выполнить проверку.
5. Если же напряжение поступает на плату, тогда следует приступить к поиску неисправного элемента. Необходимо осуществить проверку высоковольтного выпрямителя. Очень часто в таком случае неисправным оказывается один из конденсаторов. Обычно это электролитический конденсатор на плате, который является самым большим. Его необходимо заменить на аналогичный с соответствующими параметрами.
6. Если же конденсаторы исправны, тогда причиной неисправности является поломка транзистора. Его также следует перепаять.

После отремонтированное зарядное следует проверить на исправность и функционирование. Время стандартной зарядки батареи составляет от 1 до 4 часов, при полностью разряженном аккумуляторе.

Подводя итог, следует отметить, что для ремонта зарядного устройства шуруповерта, не нужно быть специалистом. Конструкция данного изделия достаточно простая, но не забывайте, что данный элемент работает от электричества, которое опасно для жизни. При проведении ремонтных работ не забывайте соблюдать технику безопасности.

Датчик ABS

Его проверяют по двум параметрам: напряжению и сопротивлению.

Чтобы начать измерение, выберите на мультиметре соответствующий режим. Если вы хотите узнать показатель сопротивления, для большинства норма – 1,2-1,8 кОм. Подключите прибор к датчику и начните замеры. При этом пошатайте провода, идущие к элементу. Если цифры на экране меняются и становятся выше или ниже нормы – с датчиком проблемы.

С измерением напряжения чуть сложнее – сделать это можно только с помощью домкрата или в автосервисе на стенде. Нужно раскрутить колесо автомобиля до 40-50 оборотов в минуту и следить за показаниями мультиметра. На любой машине он должен выдать 2 вольта.

Симптомы того, что не идет заряд на АКБ

Засульфатированные пластины

Как автолюбитель может понять, что АКБ не берет зарядку? Если произошло такое, что батарея не заряжается, то это, так или иначе, отразится на работе электрического оборудования в авто. В нормальном режиме работы заряд АКБ восполняется с помощью генераторного устройства. Однако, даже работа генератора не всегда позволяет возобновить работоспособность батареи.

По каким симптомам можно определить отсутствие заряда:

1. Горит лампа аккумулятора на приборной панели. Когда уровень зарядки АКБ авто слишком низкий, при этом батарея греется, то на приборке появится световой индикатор. Но появление лампочки также может быть обусловлено и некорректной работой генератора при ослабленном приводном ремне.
2. Если батарея не держит заряд, то величина напряжения на клеммах АКБ составит около 12 вольт. При правильной подзарядке этот параметр составит 14 вольт. Для проверки этого параметра потребуется мультиметр, причем диагностика должна осуществляться на заведенном силовом агрегате.
3. Невозможность запуска двигателя авто — один из основных симптомов. Если АКБ полностью садится, то устройство не сможет питать электрооборудование, установленное в машине. Также девайс не сможет выполнять первостепенную функцию, возложенную на него, а именно — крутить стартер и коленвал и запуске мотора (видео снято автором Андрей Амочкин).

Какие ещё имеются варианты ЗУ для АКБ

Рассмотрим ещё несколько вариантов самостоятельных зарядных устройств для аккумуляторов.

Использование зарядки от ноутбука для АКБ

Один из самых простых и быстрых способов оживления севшего аккумулятора. Для реализации схемы оживления АКБ с помощью зарядки от ноутбука понадобятся:

1. Зарядное устройство от любого ноутбука. Параметры зарядных устройств составляют 19 В и ток около 5 А.
2. Лампа галогеновая мощностью 90 Вт.
3. Соединительные провода с зажимами.

Переходим к реализации схемы. Лампочка используется для того, чтобы ограничить ток до оптимального значения. Вместо лампочки можно использовать резистор.

Зарядку для ноутбука также возможно использовать для «оживления» автомобильного аккумулятора

Собрать такую схему не составляет большого труда. Если зарядку от ноутбука не планируется использовать по назначению, то штекер можно отрезать, после чего подключить к проводам зажимы. Предварительно при помощи мультиметра следует определить полярность. Лампочка включается в цепь, которая идёт на плюсовую клемму аккумулятора. Минусовая клемма от АКБ подключается напрямую. Только после подключения устройства к АКБ можно осуществлять подачу напряжения на блок питания.

ЗУ своими руками из микроволновой печи или аналогичных приборов

С помощью трансформаторного блока, который имеется внутри микроволновки, можно сделать ЗУ для АКБ.

Пошаговая инструкция изготовления самодельного зарядного устройства из трансформаторного блока от микроволновки представлена ниже.

1. С микроволновки нужно снять трансформаторный блок.
2. Удалить вторичную обмотку, после чего заменить её на изолированный провод сечением свыше 2 мм2 .

3. Определиться с необходимым количеством витков, которые нужно сделать при помощи изолированного провода. Выяснить необходимое значение можно экспериментальным путём. Для этого необходимо намотать 10 витков, после чего измерить выходное напряжение. К примеру, если его значение будет составлять 2 В, то для достижения 14,5 В понадобится сделать около 70 витков. Выходное напряжение будет зависеть от сечения используемого провода.

4. Для реализации схемы понадобится диодный мост и мощный конденсатор.
5. По желанию в цепь можно включить амперметр, который будет показывать ток.

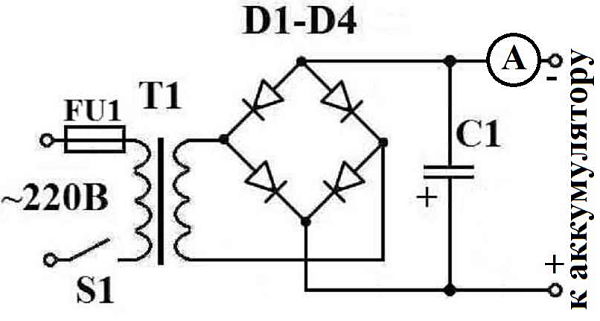

Схема подключения трансформаторного блока, диодного моста и конденсатора к автомобильному аккумулятору

Сборку устройства можно осуществлять на любом основании

При этом важно, чтобы все конструкционные элементы были надёжно защищены. При необходимости схему можно дополнить выключателем, а также вольтметром

Бестрансформаторное зарядное устройство

Если поиски трансформатора завели в тупик, то можно воспользоваться простейшей схемой без понижающих устройств. Ниже представлена такая схема, которая позволяет реализовать ЗУ для аккумулятора без использования трансформаторов напряжения.

Электрическая схема ЗУ без использования трансформатора напряжения

Роль трансформаторов выполняют конденсаторы, которые рассчитаны на напряжение величиной 250В. В схему следует включить минимум 4 конденсатора, расположив их параллельно. Параллельно конденсаторам в цепь включается резистор и светодиод. Роль резистора заключается в гашении остаточного напряжения после отключения устрйоства от сети.

В цепь также включается диодный мост, рассчитанный на работу с токами до 6А. В схему мост включается после конденсаторов, а к его выводам подключаются провода, идущие на АКБ для зарядки.

Как отыскать неисправность в зарядном устройстве и устранить его

Приступая к выполнению этой работы, необходимо понимать, что она сопряжена с проведением таких специфических операций, как измерение напряжения, прозвонка электрических цепей в целом и каждого элемента в частности. Это требует наличия определённых навыков общения с электроизмерительными приборами и знания элементарных правил электробезопасности. Если отсутствует и то и другое, то самым правильным будет поручить эту работу специалистам.

Для ремонта зарядного устройства для автомобильного аккумулятора перед началом его разборки обязательно надо убедиться в том, что устройство не подключено к электрической цепи. Крышка прибора легко снимается, если открутить болты, которыми она прикреплена к корпусу.

Начинается проверка с замеров наличия входного питания, для чего зарядное устройство подключается к сети. Замеры производятся на входном разъёме и сначала на одной клемме предохранителя, а затем на другой. Если предохранитель исправный, то питание должно присутствовать на обеих клеммах. Далее проверяется наличие питания на клеммах первичной обмотки трансформатора. Если величина напряжения соответствует показателям электросети, то можно с уверенностью сказать, что цепь подачи питания, в которую входят электрическая вилка, предохранитель и провода, работает нормально.

Дальнейшие измерения производятся, начиная с выходных клемм трансформатора, на разъёмах галетного выключателя, а затем на входе в диодный мостик и на выходе с него. Если отсутствует напряжение на выходных клеммах трансформатора, то это означает, что он вышел из строя и его необходимо заменить. В том случае, когда имеется питание на выходе трансформатора, проверяем его присутствие на разъёмах галетного выключателя. Опять же, если на его входе питание есть, а на выходе нет – он подлежит замене. Замеры на галетном выключателе следует делать, передвигая его в разные положения.

При ремонте зарядного уствройства для автомобильного аккумулятора, обнаружив напряжение на выходных разъёмах галетного выключателя, измеряем его на входе диодного мостика, после чего переходим к замерам на выходе. Если входное напряжение присутствует, а выходное нет, то неисправность следует искать в самом диодном мостике. Монолитные мостики ремонту не подлежат, а значит, их следует просто заменить.

зарядка Наборный мостик можно отремонтировать. Для этого надо отключить от схемы все диоды и проверить каждый на наличие пробоя. Если диод рабочий, то прибор в режиме прозвонки в одну сторону будет показывать какую-то величину, а после того, как концы прибора меняются местами, показаний на нём не должно быть никаких. Диод, на котором показания будут присутствовать в обоих случаях, или в обоих случаях их не будет, неисправен, и его необходимо заменить.

Добившись присутствия напряжения на выходе диодного мостика, следует убедиться в работоспособности амперметра. Сделать это можно очень просто – достаточно подключить прибор к плюсовому и минусовому проводам и включить прибор. Если напряжение будет отсутствовать, при предварительно проверенных всех остальных элементов схемы, следует обойти амперметр. Сделать это можно, соединив между собой его клеммы с помощью кусочка проволоки. Если при этом напряжение на выходе прибора появится, это значит, амперметр нуждается в замене.

Производя замеры в процессе обнаружения неисправности, необходимо помнить, что неисправность может скрываться и в проводах. Так что их прозвонку также следует производить в тех случаях, когда возникли какие-либо сомнения их работоспособности. Если по результатам проверки выявилось слишком большое количество элементов, подлежащих замене, то стоит произвести подсчёты и, возможно, купить новый прибор.

Зарядные устройства для аккумуляторов автомобилей (ПЗУ) в большом количестве имеются на потребительском рынке. Однако любое из них со временем может сломаться в процессе эксплуатации. Поэтому владельцам автомашин не помешает знать о том, как проводить простой ремонт зарядных устройств для автомобильных аккумуляторов. Безусловно, многое зависит от степени поломки: если она самая простая, есть элементы, которые можно починить самостоятельно.

Особенности функционирования аккумуляторов

Не все водители знают о том, что в автомобилях используются свинцово-кислотные аккумуляторы. Такие АКБ отличаются своей выносливостью, поэтому способны служить до 5 лет.

Для зарядки свинцовых АКБ используется ток, который равняется 10% от общей ёмкости аккумулятора. Это значит, что для зарядки аккумулятора, ёмкость которого составляет 55 А/ч, требуется зарядный ток в 5,5 А. Если подать очень большой ток, то это может привести к закипанию электролита, что, в свою очередь, приведёт к снижению срока службы устройства. Маленький ток зарядки не продлевает срок службы АКБ, однако он не способен негативно отражаться на целостности устройства.

При зарядке АКБ происходит протекание зарядного тока обратно рабочему. Напряжение для каждой банки не должно быть выше 2,7 В. В АКБ на 12 В установлено 6 банок, которые между собой не связаны. В зависимости от напряжения аккумулятора, отличается количество банок, а также необходимое напряжение для каждой банки. Если напряжение будет больше, то это приведёт к возникновению процесса разложения электролита и пластин, что способствует выходу из строя АКБ. Чтобы исключить возникновение процесса закипания электролита, напряжение ограничивают на 0,1 В.

Батарея считается разряженной, если при подключении вольтметра или мультиметра, приборы показывают напряжение 11,9-12,1 В. Такой аккумулятор следует немедленно подзарядить. Заряженный аккумулятор имеет напряжение на клеммах 12,5-12,7 В.

Пример напряжения на клеммах заряженного аккумулятора

Процесс заряда представляет собой восстановление израсходованной ёмкости. Зарядка аккумуляторов может выполняться двумя способами:

1. Постоянный ток. При этом регулируется зарядный ток, значение которого составляет 10% от ёмкости устройства. Время заряда составляет 10 часов. Напряжение заряда при этом изменяется от 13,8 В до 12,8 В за всю длительность зарядки. Недостаток такого способа заключается в том, что необходимо контролировать процесс зарядки, и вовремя отключить зарядное устройство до закипания электролита. Такой способ является щадящим для АКБ и нейтрально влияет на их срок службы. Для воплощения такого способа используются трансформаторные зарядные аппараты.
2. Постоянное напряжение. При этом на клеммы АКБ подаётся напряжение величиной 14,4 В, а ток изменяется от больших значений к меньшим автоматически. Причём это изменение тока зависит от такого параметра, как время. Чем дольше заряжается АКБ, тем ниже становится величина тока. Перезаряд АКБ получить не сможет, если только не забыть выключить аппарат и оставить его несколько суток. Преимущество такого способа в том, что уже через 5-7 часов аккумулятор зарядится на 90-95%. АКБ можно также оставлять без присмотра, поэтому такой способ пользуется популярностью. Однако мало кому из автовладельцев известно о том, что такой метод зарядки является «экстренным». При его использовании существенно снижается срок службы АКБ. Кроме того, чем чаще осуществлять зарядку таким способом, тем быстрее будет разряжаться устройство.

Теперь даже неопытный водитель может понять, что если нет необходимости торопиться с зарядкой АКБ, то лучше отдать предпочтение первому варианту (по току). При ускоренном восстановлении заряда снижается срок службы устройства, поэтому высока вероятность того, что уже в ближайшее время понадобится покупать новый аккумулятор. Исходя из вышесказанного, в материале будут рассматриваться варианты изготовления зарядных устройств по току и напряжению. Для изготовления можно использовать любые подручные устройства, о которых поговорим далее.

Из-за чего может замкнуть банку аккумулятора

Если эксплуатируемый аккумулятор уже прослужил рекомендованный заводом-изготовителем период, то замыкание банки – это просто одна из причин «смерти» батареи. В новой батарее подобная неполадка случиться чаще всего из-за брака. При наличии чека на товар и действующего гарантийного периода можно обратиться в магазин, где был приобретён аккумулятор.

Замкнуть банку можно и в результате неправильной эксплуатации АКБ. Например, если он не было надёжно закреплено на штатном месте, но при этом автомобиль эксплуатировался на высокой скорости по бездорожью, то от постоянных ударов и тряски активная масса пластин может осыпаться, и произойдёт короткое замыкание.

Если аккумулятор уронили при переноске, то в этом случае могут повредиться внутренние элементы, из-за чего также закоротит одну или несколько секций

Боковые удары не менее опасны, поэтому следует проявлять максимальную осторожность, ведь кроме выхода из строя при разгерметизации корпуса может вытечь кислота

Чаще всего замыкание банок происходит из того, что не успевают вовремя заливать электролит. Ведь если он упадет слишком низко, то пластины оголятся и осыпятся. Случайно соединённых положительных контактов с массой, также могут проявляться в виде разрушения и осыпания пластин, что рано или поздно приведёт к короткому замыканию.

В зимнее время такая проблема может образоваться при хранении разряженного аккумулятора в неотапливаемом помещении или на улице. Замёрзший электролит с большим усилием сожмёт решётки, которые, не выдержав нагрузки, полностью разрушатся. Осыпавшийся или смещённый металл вызовет короткое замыкание.

ПИ или ИБП?

В наши дни компьютерный импульсный блок питания (ИБП) может оказаться доступнее трансформатора на железе; вдруг он просто в хламе валяется. ИБП часто переделывают в лабораторные БП, но, вообще говоря, это плохой вариант. Выходное напряжение по каналу +12 В удается задрать максимум до 16-17 В, чего для конструкторско-исследовательских целей маловато. А уровень импульсных помех на выходе тогда, мягко говоря, великоват. Как налаживать УМЗЧ с собственными шумами в –66 дБ (что еще очень скромненько), если по питанию «шерсти прет» на –44 дБ или хуже того? Но вот зарядка для аккумулятора автомобиля на 60 А/ч из ИБП получается отличная, и отдельную защиту городить не надо, все уже есть. Переделывают ИБП в авто ЗУ в целом след. образом:

1. Удаляют выходные провода кроме желтых (+12 В), черных (общий, масса, GND) и зеленого провода логического включения PC ON;
2. Провод PC ON закорачивают на массу (соединяют с любым из черных);
3. Ставят механический выключатель сети, если нет штатного сзади;
4. По схеме или руководствуясь собственным опытом, ищут в обвязке стабилизатора +12 В резистор в цепи обратной связи Rcs;
5. Заменяют его потенциометром на 10 кОм Rн;
6. Вращая движок Rн, устанавливают в канале +12 В напряжение +14,4 В;
7. Замеряют полученное значение Rн и вместо Rcs впаивают постоянный резистор ближайшего номинала из стандартного ряда, допуск на разброс до 2%;
8. По возможности встраивают в ИБП универсальный указатель напряжения и тока (см. далее) для контроля заряда, питание его – от цепи заряда или +5 В (красный провод);
9. Сводят желтые и черные провода в отдельные жгуты, надежно присоединяют к ним токовые шланги с зажимами для подключения к АКБ – зарядка готова!

Датчик ABS

Его проверяют по двум параметрам: напряжению и сопротивлению.

Чтобы начать измерение, выберите на мультиметре соответствующий режим. Если вы хотите узнать показатель сопротивления, для большинства норма – 1,2-1,8 кОм. Подключите прибор к датчику и начните замеры. При этом пошатайте провода, идущие к элементу. Если цифры на экране меняются и становятся выше или ниже нормы – с датчиком проблемы.

С измерением напряжения чуть сложнее – сделать это можно только с помощью домкрата или в автосервисе на стенде. Нужно раскрутить колесо автомобиля до 40-50 оборотов в минуту и следить за показаниями мультиметра. На любой машине он должен выдать 2 вольта.

Как найти поломку в зарядном блоке шуруповерта

Что нужно для того, чтобы найти поломку в зарядном блоке шуруповерта, знают немногие, поэтому подробно рассмотрим этот процесс. Начинать следует с разборки корпуса зарядного, но делается это исключительно на отключенном от сети устройстве. Убедитесь в том, что вилка прибора не подключена к розетке, и только после этого начинайте разбирать конструкцию корпуса.

Чтобы добраться до внутренности зарядки шуруповерта, ремонт которой выполняется, необходимо изначально выкрутить 3-4 или 6 винтов, фиксирующих крышку. Количество винтов зависит от модели шуруповерта и самого блока питания. Как только будет разобран корпус, перед глазами появится картина следующего вида, как показано на фото ниже.

Что со всем этим делать? Начинать ремонт зарядки шуруповёрта нужно с выявления неисправного элемента или узла. Для начала выполняются следующие действия:

• Проводится осмотр. Если имеются следы нагара, то поломка найдена, и можно приступать к ее устранению, однако не стоит торопиться. Ведь наличие нагара на одном элементе могло послужить выходом из строя других деталей. Чтобы их отыскать, нужно проделать следующие действия, поэтому читаем дальше
• Вооружаемся тестером, и, установив переключатель в режим прозвонки, прикасаемся щупами к выводам предохранителя. Как он выглядит, показано выше на фото. Если тестер пищит, значит, предохранитель исправен, и поломка в другом. Вспоминаем нашу первоначальную проверку устройства на исправность — если показания тестера были положительными (а не нулевыми), значит, предохранитель можно не проверять, и причина в другом. Если показания тестера нулевые, то предохранитель проверяется в первую очередь
• Следующим на очереди надо проверить конденсатор. Его неисправность можно выявить по форме — если он вздулся, то ремонт зарядки шуруповерта можно закончить, заменив сгоревший элемент. Перед тем как выпаивать, рекомендуется убедиться в том, что элемент действительно неисправен. В помощь снова берем мультиметр, только теперь переключатель устанавливаем в режим измерения сопротивления, и щупами прикасаемся к выводам устройства. Показывает «0», значит нужно заменить конденсатор и «дело в шляпе»
• Часто выход из строя конденсатора влечет за собой перегорание диодного моста. Из строя могут выйти все диоды или некоторые, но в любом случае, их стоит проверить. Ниже на фото показано, как выглядит конденсатор и диоды. Проверить исправность диодов можно путем постановки мультиметра в режим измерения постоянного напряжения. Для этого поочередно прикасаемся щупами к выводам диодов. В одном направлении диоды должны пропускать напряжение, и показывать соответствующее значение на приборе. После этого нужно поменять полярность, и снова прозвонить выводы. Если они пропускают в обратном направлении, значит следует заменить соответствующие элементы. Если ни один не пропускает, значит, они целые и не требуют замены
• Проверка дросселя или резистора также проверяется при помощи прозвонки или измерения сопротивления. Если прозвонка не пищит, значит, резистор неисправен, и требуется его замена. Все остальные элементы из строя выходят редко (если только это не удар молнии в электросети, после которого выгорает вся плата напрочь), поэтому обычно на этом мероприятия по поиску неисправных элементов завершаются

Найденные неисправные элементы нужно заменить, но как проводится ремонт зарядного устройства шуруповерта, в деталях описано ниже.
