Для чего нужен реостат, принцип его работы в цепи

Содержание

Ток в обмотке якоря определяется разностью напряжения на зажимах двигателя и противоэлектродвижущей силы U — Е : чем меньше эта разность, тем меньше ток в цепи якоря; с увеличением скорости вращения ротора двигателя растет и противоэлектродвижущая сила, поэтому разность U — Е уменьшается.
То есть, его длина максимальная, значит, и сопротивление максимальное, при этом сила тока уменьшилась. Для уменьшения износа витков ползунок имеет скользящий контакт, часто выполняемый из графитного стержня либо колесика.
Металлические реостаты с масляным охлаждением обеспечивают увеличение теплоемкости и постоянной времени нагрева за счет большой теплоемкости и хорошей теплопроводности масла.
Устройство ползункового реостата Реостат имеет возможность работать в режиме потенциометра. На неподвижной рейке укреплены соединенные с резисторными элементами неподвижные контакты. Изменяя сопротивление прибора, а, точнее, проводника, можно регулировать величину силы тока и напряжения в сети.
Подключение возможно с помощью клемм, размещенных с обеих сторон трубки. В гидромеханизации, как и на многих других установках, до сего времени эксплуатируются выпускавшиеся ранее, а в настоящее время прекращенные производством маслонаполненные ящики резисторов сопротивлений типа ЯПМ и ящики с чугунными элементами типа ЯС. Поэтому, если Вы являетесь правообладателем исключительных прав на любой материал, предоставленный на ресурсе, то сообщите нам через контакты и мы моментально примем все действия для удаления Вашего материала. Тороидальный вид Реостат в виде тора меняет сопротивления практически не создавая разрыва в цепи.

Он включает в свой состав набор ламп накаливания, которые соединены параллельно. Подключение возможно с помощью клемм, размещенных с обеих сторон трубки. В металлах носителями заряда являются свободные электроны, в электролитах — анионы и катионы, а в ионизированных газах — электроны и ионы.

Отличительной особенностью является изменение параметров сети без разрыва цепи. Расчет представленной выше схемы, аналогичен расчету гасящего сопротивления.

Благодаря этому получается добиться снижения скачков электрического тока и динамических перегрузок, способных повредить как сам привод, так и подключенный к нему механизм. Такими материалами являются нихром сплав никеля и хрома , фехраль сплав железа, хрома и алюминия , константан сплав меди и никеля и другие. Резисторы обычно изготовляют из проволоки или ленты, материалом для которых служат сплавы металлов, обладающие высоким удельным сопротивлением константан, никелин, манганин, фехраль. Устройство ползункового реостата Реостат имеет возможность работать в режиме потенциометра.
️Как сделать простой регулятор мощности — оборотов. «ШИМ регулятор» Simple PWM ️

Пускорегулирующие реостаты

Реостаты, имеющие ступенчатое изменение сопротивления, сделаны из резисторов и переключающего устройства, состоящего, в свою очередь, из неподвижных контактов, одного скользящего контакта. Здесь же имеется привод.

Пускорегулирующие реостаты имеют полюсы якоря, который присоединяется к неподвижным контактам. Подвижный контакт замыкает и размыкает ступени сопротивления, а также и другие цепи, которые управляются данным реостатом. Привод в реостате может быть двигательным или ручным. Это что такое? Реостат такого типа широко распространен. Но недостатки у такой конструкции все же имеются. Это большое количество проводов для монтажа и деталей для крепежа. Особенно много их в реостатах возбуждения с большим числом ступеней.

Реостаты, наполненные маслом, состоят из переключающего устройства и пакетов резисторов, которые встроены в бак и погружены в масло. Пакеты состоят из элементов, выполненных из электротехнической стали. Они прикрепляются к крышке бака.

Устройство переключения имеет вид барабана и является осью с прикрепленными к ней частями цилиндрической поверхности, которые соединены, согласно схеме. Неподвижные контакты, которые соединены с элементами резистора, крепятся на неподвижную рейку. Когда ось барабана поворачивается приводом либо маховиком, эти части перемыкают неподвижные контакты, являясь контактами подвижными. Этим изменяется сопротивление в цепи.

Вышесказанное полностью проясняет вопрос, что такое реостат. Как видно, это очень важный элемент, который широко применяется в различных электрических цепях.

Видео

При переезде в новый дом Вы начинаете жизнь с чистого листа. Постепенно все осматриваете и осваиваете, включаете электротехнику, и даже не задумываетесь над тем, какая опасность может Вас подстерегать, ведь розетки могут оказаться незаземленными.

Это распространенная проблема вторичного жилья, особенно в старых домах с двухжильной проводкой. Советские розетки не заземлялись, и многие продолжают ими пользоваться.

Но, времена меняются, как и требования к безопасности. Сейчас, когда большее количество электрооборудования создает более высокую нагрузку на сеть, устаревшие розетки стали опасными.

Датчики, изготовленные на основе реостатов

Напряжение, сила тока в рабочей цепи, положение ползунка в реостате и оказываемое им сопротивление находятся в непосредственной зависимости. Такая особенность положена в основу датчика угла поворота. В подобном приборе конкретная электрическая величина соответствует определенному положению ротора.

В настоящее время подобные датчики заменяются усовершенствованными оптическими и магнитными аналогами. Причиной тому выступает неустойчивость зависимости сопротивления и угла по отношению к температурному действию. Постепенное вытеснение датчиков реостатного типа еще обусловлено переходом на цифровые, более удобные системы. Сегодня резистивные измерители задействуются в схемах, где присутствуют аналоговые сигналы.

Зная, для чего нужны реостаты электрического типа, легко можно объяснить их широкое использование в автомобилестроении, технике, промышленности. Сопротивление необходимо для работы радиотехники, при запуске электродвигателей, они применимы в виде активной нагрузки. Выход из строя небольшого прибора может повлечь сбой работы всей системы

В этом и заключается важность реостатов

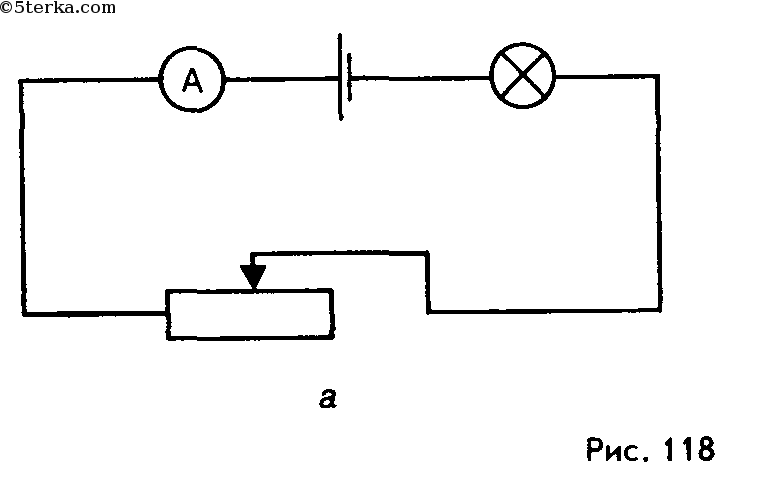

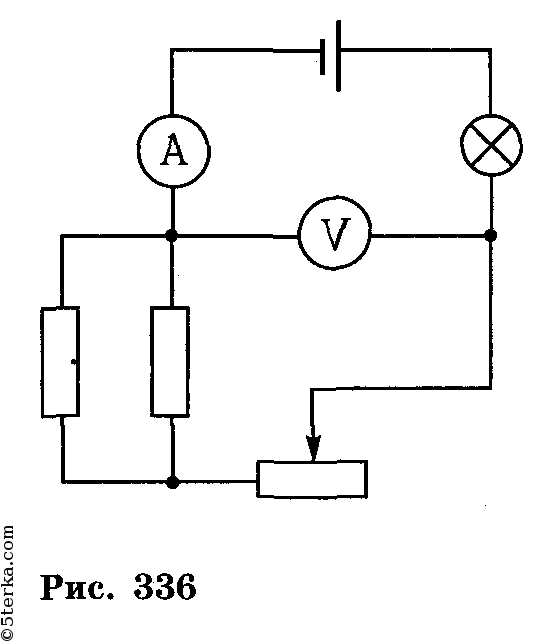

Упражнение 1. Реостат

Р
ассмотрим
электрическую цепь (рис.5), в которой
реостат работает как регулятор тока
(собственно реостат). В этом случае
реостат включается в цепь последовательно.
Если внутреннее сопротивление вольтметра
очень велико, а амперметра мало по
сравнению с сопротивлением нагрузки,
ток в цепи будет таким:

,
(1)

где R
– сопротивление всего реостата,

R_l
– сопротивление действующего участка
AD реостата длиной l,

R_H
– сопротивление
нагрузки,

r –
внутреннее сопротивление источника
тока, Е – ЭДС источника тока.

При
перемещении движка реостата D
от А к В сопротивление R_l
будет изменяться от нуля до наибольшего

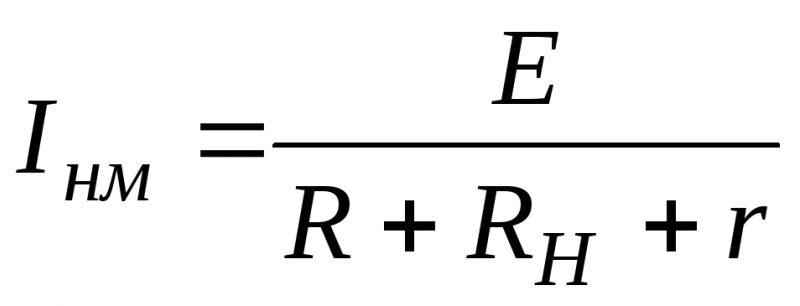

R, а ток в цепи –

от наибольшего

до наименьшего

значения.

Найдем
так называемую кратность регулирования
тока K, которая, по
определению, есть отношение наибольшего
тока к наименьшему из их диапазона его
изменения:

.
(2)

Из
формулы (2) видно, что пределы регулирования
тока реостата тем больше, чем больше
отношение R/(R_H+r),
т.е. чем больше сопротивление реостата
по сравнению с сопротивлением нагрузки
(внутреннее сопротивление источника
тока r, как правило,
значительно меньше R_H).

Если
в электрическую цепь включен регулирующий
элемент (реостат), то хочется, чтобы
пределы регулирования тока были как
можно больше. Однако возможность
получения больших K
для реостата ограничена. Чем больше
сопротивление реостата, тем меньше его
допустимый (номинальный) рабочий ток.
Включив такой реостат в цепь с мощным
источником тока, можно сжечь обмотку
реостата. В самом деле, если его движок
D находится вблизи
клеммы А, сила тока в цепи определяется,
в основном, величиной сопротивления
нагрузки и если этот ток окажется больше
номинального тока реостата, то последний
будет испорчен. Кроме того, в случае
RR_H
при приближении движка D
к клемме А скачки изменение тока
становятся всё бóльшими. Итак, при выборе
реостата приходится учитывать и выполнять
два условия: 1)сопротивление реостата
должно быть больше сопротивления
нагрузки RR_H,
2) наибольший ток нагрузки не должен
превышать номинальный (допустимый для
нормальной работы) ток реостата I_нбI_ном.

Описание
установки. Все приборы, необходимые
для проведения измерений, размещены на
лабораторной панели: 1)реостат с линейкой
(сопротивление R=1200
Ом, номинальный ток 0,5 А), 2)два вольтметра
с пределами измерения 15 В, 3)два
миллиамперметра с пределами 75 мА и 1,5
мА. Два резистора, выполняющие роль
нагрузки, размещены в подвале панели.

Измерения.
Работа реостата в качестве регулятора
тока изучается при двух нагрузках:
1)R_H1=120
Ом (условие R_HR),
2) R_H2=12000
Ом (R_HR).

В первом
случае последовательно с нагрузкой
включается миллиамперметр на 75 мА, во
втором – на 1,5 мА.

1.Соберите
цепь с нагрузкой R_H1=120
Ом согласно схеме (рис.5). Тумблер Вк
во время сборки должен быть в разомкнутом
положении. Постоянное напряжение от
лабораторной сети подведено к клеммам
с обозначением 6
В.

2.Предложите
преподавателю проверить правильность
сборки цепи.

3.Внимание!
Прежде чем включить тумблер Вк,
установите на реостате наибольшее
сопротивление (движок D
перемещен к клемме В). 4.Включите
напряжение питания тумблером Вк.
Перемещая движок реостата в сторону
уменьшения сопротивления, снимите
зависимость напряжения на входе U,
напряжения на нагрузке UH
итока в цепи I (он
же ток нагрузки) от расстояния l
между движком реостата D
и клеммой А, отсчитывая его по
линейке

Такие измерения следует провести
от 42 см до нуля примерно через равные
промежутки 4…5 см. Результаты запишите
в табл.1

4.Включите
напряжение питания тумблером Вк.
Перемещая движок реостата в сторону
уменьшения сопротивления, снимите
зависимость напряжения на входе U,
напряжения на нагрузке U_H
итока в цепи I (он
же ток нагрузки) от расстояния l
между движком реостата D
и клеммой А, отсчитывая его по
линейке. Такие измерения следует провести
от 42 см до нуля примерно через равные
промежутки 4…5 см. Результаты запишите
в табл.1.

5.Проведите
такие же измерения со второй нагрузкой
R_H2=12000
Ом.

Таблица 1

Обработка
результатов. 1.По данным табл.1 постройте
отдельно для каждой нагрузки графики
зависимости тока I и обоих напряжений Uи U_Hот длины рабочего участка реостата
l.

Для схемы «Гибка органического стекла»

Листовое органическое стекло , как и любую термопластичную пластмассу, можно изгибать под любым углом. Известный способ предполагает прогрев по линии изгиба плоской конденсаторной фольги, нагреваемой проходящим по ней током от накальной обмотки (5…6,3 В) любого старого (лампового) сетевого трансформатора телевизора, радиоприемника и т.д.Этот способ эффективен, но имеет один существенный недостаток, — опасен (органическое стекло легко воспламеняется!). Достаточно местного перегрева, будет повреждена не только поверхность оргстекла, что тоже существенно, но и устроен пожар. Кстати, горение оргстекла можно прекратить только в том случае, если перекрыть доступ кислорода, например, ковриком.Уверенно избежать пожара можно, если поместить фольгу во фторопластовую трубочку по всей длине фольги, соприкасающейся с оргстеклом. Перед протаскиванием фольги во фторопластовую трубочку, например, с помощью жесткой проволоки, трубочку сплющивают, проглаживают очень горячим утюгом на ровной поверхности (столе), покрытой листовым фторопластом. Фторопласт размягчается только при температуре примерно 400°С, его можно проглаживать непосредственно утюгом, не боясь повредить.Фольга, а не провод, применяется для того, чтобы обеспечить большую площадь прогрева оргстекла в месте изгиба. Схемы стрелочных индикаторов мощности Она может быть не обязательно алюминиевой, но медной, тонкой и гибкой, чтобы легко можно было вырезать одинаковую по ширине и необходимую по длине полоску. Для регулирования прогрева нужен реостат. Без реостата можно обойтись, если для прогрева использовать банки автомобильного аккумулятора 6..12 В. Тогда ток можно регулировать числом подключаемых банок аккумулятора.В качестве трафарета необходимого угла изгиба используют специально заготовленную деревянную рейку. Нужна также плоская деревянная рейка или линейка для поддерживания прогретой части листа, чтобы не обжечься. Лист оргстекла укладывается на стол так, чтобы часть его, нависая, отступала намеченной линией изгиба от края стола на 1 см. Фольга во фторопластовой трубке укладывается по линии изгиба, охватывая лист оргстекла сверху и снизу, слегка н… Смотреть описание схемы … Copyright 2010-2015, www.electroschema.com «Схема Блог. Радиоэлектроника. Электрические схемы

» Все права защищены, при перепечатке активная ссылка на эту статью Схема подключения реостата обязательна.

Загрузка. Пожалуйста, подождите…

Виды и особенности применения

Переменных резисторов существует немалое количество, с их помощью регулируют звук, громкость, подстраивают частоту, регулируют яркость света. В общем, практически везде, где происходят изменения настроек при помощи бегунков или вращением рукояток стоят эти элементы. Но для разных задач нужны резисторы с различным характером изменений или с разным числом выводов. Вот о разных видах регулируемых сопротивлений и поговорим.

Переменные резисторы бывают разных видов

Характер изменения сопротивления

Не стоит думать, что при перемещении подвижного контакта сопротивление изменяется линейно. Такие модели есть, но они используются в основном для регулировки или настройки, в делителях частоты. Гораздо чаще требуется нелинейная зависимость. Переменные резисторы с нелинейной характеристикой бывают двух типов:

• сопротивление изменяется по логарифмическому закону;

• по показательному типу (обратному логарифмическому).

В акустике используют нелинейные элементы с сопротивлением, которое имеет потенциальную зависимость, в измерительной аппаратуре — по логарифмическому.

Сдвоенные, тройные, счетверенные

В плеерах, радиоприемниках и некоторых других видах бытовой аппаратуры часто применяются сдвоенные (двойные) переменные резисторы. В корпусе элемента скрыты две резистивные пластины. Внешне от обычных они отличаются наличием двух рядов выводов. Бывают двух типов:

• С одновременным изменением параметров. Обычно применяются в стереоаппаратуре для одновременного изменения параметров двух каналов. Такие резисторы имеют запараллеленные бегунки. Поворачивая или сдвигая рукоятку, меняем сопротивление сразу двух резисторов.

• С раздельным изменением параметров. Называются еще соосными,  так как ось одного находится внутри оси другого. Если надо одной ручкой изменять различные параметры (громкость и баланс) подойдет этот тип резисторов. Механическая связь бегунков отсутствует, что позволяет менять сопротивление независимо друг от друга.

Обозначаются разные типы сдвоенных переменных резисторов на схемах по-разному. С наличием механической связи бегунков при близком расположении изображений резисторов на схеме, ставят связанные между собой стрелочки (на рисунке выше слева). Принадлежность к одному резистору указывается через нумерацию: две части обозначаются как R1.1 и R 1.2. Если обозначение частей спаренного переменного резистора находятся на схеме далеко друг от друга, связь указывается при помощи пунктирных линий (на рисунке выше справа). Буквенное обозначение такое же.

Так выглядят сдвоенные и тройные переменные сопротивления

Двойной регулируемый резистор без физической связи между бегунками на схемах ничем не отличается от обычного регулируемого. Отличают их по буквенному обозначению с двумя цифрами, разделенными точкой через — как у спаренного —  R15.1 и R15.2.

Частный случай сдвоенного переменного резистора — строенный, счетверенный и т.д. Они встречаются не так часто, все больше в акустической аппаратуре.

Дискретный переменный резистор

Чаще всего, изменение сопротивления при повороте ручки или передвижении ползунка происходит плавно. Но для некоторых параметров необходимо ступенчатое изменение параметров. Такие переменные сопротивления называют дискретными. Используют их для ступенчатого изменения частоты, громкости, некоторых других параметров.

Дискретный переменный резистор (со ступенчатой регулировкой) и его обозначение на схеме

Устройство этого типа резисторов отличается. По сути, внутри находится набор из постоянных резисторов, подключенных к каждому из выходов. При переключении подвижный контакт перескакивает с выхода на выход, подключая к цепи нужный в данный момент резистор. Принцип действия можно сравнить с многопозиционным переключателем.

С выключателем

Такие резисторы мы встречаем часто — в радио и других устройствах. Это с их помощью поворотом ручки включается питание, а затем регулируется громкость. Внешне их отличить невозможно, только по описанию.

Переменный резистор с выключателем в одном корпусе: внешний вид и обозначение на схемах

На схемах переменные резисторы с выключателем отображаются рядом с контактной группой, то что это единое устройство, отображается при помощи пунктирной линии, которая соединяет контактную группу с корпусом переменного резистора. С одной стороны — возле изображения сопротивления — пунктир заканчивается точкой. Она показывает, возле какого из выводов происходит разрыв цепи. При повороте руки регулятора в эту сторону питание отключается.

Переменный резистор

Очень часто возникает необходимость изменять величину тока и напряжения при помощи изменения номинала резистора. Выполнить эту задачу поможет простой радиоэлемент, который называется реостатом. Он широко применяется для регулировки уровня громкости, увеличения напряжения на лабораторном источнике питания и т. д. Переменные резисторы, применяемые в радиотехнике, отличаются от лабораторных конструкциий. Однако принцип действия этих радиоэлементов одинаков. Части устройства очень похожи по своему предназначению. Например, ползунковый механизм, который применяется для регулировки тока.

Виды и устройство реостатов

Реостаты классифицируются по устройству и способу применения. По устройству реостаты делятся на 4 типа: проволочный, ползунковый, жидкостный и ламповый. Первый тип переменного резистора состоит из проволоки (материала с высоким удельным сопротивлением) и корпуса-изолятора. Проволочный проводник проходит через контакты, при соединении с которыми можно получить необходимую величину сопротивления.

Ползунковый реостат состоит тоже из проволоки с высоким удельным сопротивлением, корпуса-диэлектрика (на него она намотана) и ползунка. При передвижении ползунка происходит уменьшение или увеличение величины электросопротивления. Устройство применяется в лабораториях при проектировании различных электрических приборов, а также для проведения опытов в области физики или химии. Кроме того, модернизированная версия применяется в различной радиоаппаратуре.

Не слишком распространенным типом является модель жидкостного переменного резистора. Она имеет следующее строение: бак с электролитическим раствором и подвижные электроды.

Реостат бывает еще и ламповым. Он включает в свой состав набор ламп накаливания, которые соединены параллельно. Если изменить количество включенных ламп, то можно изменить его сопротивление. Однако устройство имеет один существенный недостаток: зависимость величины электрической проводимости от температуры нитей накаливания. По способу применения переменные резисторы следует классифицировать таким образом:

• пусковые;
• пускорегулирующие;
• балластные;
• для возбуждения;
• потенциометры.

Первый тип предназначен для плавного запуска электродвигателей. Пускорегулирующие переменные резисторы позволяют плавно запускать электрические двигатели постоянного тока, а также поддерживают регулировку величины силы тока. Балластные следует применять в электрических цепях для регулировки нагрузочной способности генератора электроэнергии. Они создают необходимую величину сопротивления в сети. Реостаты возбуждения используют в электрических машинах для поглощения лишней энергии.

Потенциометр предназначен для регулировки величины напряжения. Реостат устроен следующим образом: три клеммы позволяют получить от источника питания с фиксированным значением напряжения разные значения его величины. Например, понижающий трансформатор со значением напряжения на вторичной обмотке, равным 36 В. При использовании 2 транзисторов, диодного моста и реостата можно получить ряд напряжений от 0 до 34 В (2 В — потери при выпрямлении диодным мостом). Эта особенность позволяет делать и выпускать универсальные делители напряжения.

Схема и принцип работы

Обозначение реостата на схеме осуществляется в виде обыкновенного резистора, но со стрелкой, показывающей непостоянное значения сопротивления радиокомпонента. Принцип работы реостата довольно простой и основан на зависимости величины силы тока от величины сопротивления. Проводник, который находится на корпусе-изоляторе, подключен в электрическую цепь.

Реостат может выглядеть, как корпус-изолятор, из которого выведен специальный регулятор величины сопротивления. Однако некоторые модели, которые применяются в лабораториях, могут быть открытого типа. Они предназначены для демонстрации принципа действия устройства.

Электроток протекает по пути наименьшего сопротивления. Следовательно, ползунком можно регулировать протекание тока. Если проводник (материал с высоким удельным сопротивлением) задействован полностью, то, значит, и величина сопротивления будет максимальной. В случае, когда ползунок находится посередине проводника, сопротивление реостата равно R / 2. Подключение в электрическую цепь потенциометра, как и любого типа реостата, осуществляется последовательно.

Как это работает?

По своей сути это баластный реостат – специальное устройство для формирования повышенного сопротивления для сварочного электричества. Этот реостат отличается своей простотой. Он встроен во многие продвинутые и дорогие модели сварочных аппаратов, также его можно купить отдельно.

По принципу своего действия сварочный баластник является точкой препятствия на пути перемещения электрического тока, это «пункт» высокого сопротивления. С внешней точки зрения он похож на сложную толстую пружину.

Зачем нужен балластник?

Эта пружина всегда снабжена подвижным контактом, который при передвижении вдоль пружины изменяет длину пути, который ток проходит по баластнику.

Особым разнообразием моделей это устройство похвастаться не может.

Некоторые различия есть, они определяются следующими критериями:

• Габариты пружины: чем она длиннее, тем длиннее путь электронов через все витки реостата, тем большее сопротивление снижает силу тока.
• Природа металла с определенными коэффициентами сопротивления.
• Толщина пружины также прямо пропорциональна силе сопротивления. Толщина связана с длиной реостата.

На деле выходит следующим образом: без баластного реостата ток имел бы силу в 250 А. Если подключить к этой цепи баластник, электрический поток начнет терять силу и на выходе имел бы всего 10 А.

Конечно, регулятором можно изменить длину пути по спирали, по который проходит поток. Потери в этом случае были бы другими.

реостат для самодельного сварочника

Я делал себе из кранового сопротивления в виде удобного балластничка с медным ножом (нихромовая «пружина «).Сделал аккуратную подставочку из полосы ,толщиной 1,5- 2 мм и шириной 25-30 мм .Ширина подставочки должна быть такой ,чтобы отверстия крепления кранового сопротивления ложились на перемычки подставки и его можно было прикрутить.Высота подставки должна быть такой , чтоб пружина была от пола сантиметров пять ,не меньше.По краям подставки из той же полосы приварил ушки с отверстиями,чтоб они были повыше пружины.Взял пруток ,диаметром 8 мм ,нарезал по краям резьбу ,и затем натянул на него кембрик по всей длине, не закрывая резьбу,чтоб «нож»,при помощи которого нужно будет регулировать сварочный ток,был изолирован от подставки . Изготовление «ножа «.Брал полосу ,из которой делал подставку ,длиной сантиметров двадцать ,приклепывал к ней такую же полосу ,но медную.Затем сверлил по краям два отверстия на 10 — в одно отверстие вставляется изолированный пруток на 8,по которому и перемещается «нож» (пруток крепится в ушках ),во-второе ,со стороны металлической пластины вставляется болт на 10 и приваривается (длина болта 40мм ).На болт затем одевается и прикручивается клема кабеля электрододержателя.Затем брал эту металл-медную пластину и такую же по ширине , но сантиметра на четыре больше диаметра пружины , медную, прикладывал одну к другой и сверлил в них отверстия на» 6″ под болт на «6».(У медных пластиночек немножко отгибаются кромки мм по 4 ,чтобы лучше входили витки пружины ).Вставляем болтики на «6» ,длиной около 40 мм ,на них одеваем пружинки ,на пружинки сверху шайбочки и прикручиваем гайками .Но так , чтобы потом «нож» сидел плотно на витке пружины.Обычно на пружинах есть припаянные латунью медные ушки .К одному из ушек крепим кабель (клемы на обоих концах) 50см ,второй конец потом крепится к болту на сварочнике.Вот и все. …Ага ,чуть не забыл. Чтоб не крепить кабеля и балластник гайками , постоянно таская с собой ключь ,сделал еще барашки .А барашки взял с «КРАЗовского » мотора-есть там такие (прошу прощения ,я не водитель , так что не знаю как правильно и выразиться ,но я думаю вы поймете о чем речь).Резьба в них мелкая на 10.Поэтому я брал сверло ,аккуратно зажимал в тиски,так как пластмасса хрупкая и может треснуть,засверливал поглубже ,но так чтоб сверло не вышло наружу.Это делалось для того, чтобы хватило хода для метчика на «10» .Перерезал резьбу под болт ,и получались удобные барашки.Три штучки их надо.Вот теперь все.
