Электронное управление печкой ваз разбираемся с электроникой

Дует холодным воздухом — ревизия радиатора отопителя и системы охлаждения

Радиатор печки ВАЗ-2110 тоже не отличается высокой теплоотдачей, к тому же, добраться до него довольно сложно. Тем не менее, с ним может быть связана слабая температура прогрева салона:

1. Радиатор печки забит. Если в него не попадает антифриз при полной исправности системы охлаждения, то и греть он не будет. Диагностировать забитую печку сложно, но можно. При полностью прогретом моторе и включённом отопителе пробуем на ощупь температуру входного и выходного патрубков радиатора. Если входной горячий, а выходной холодный — радиатор печки забит. Мало кто занимается его очисткой, публика предпочитает покупать новый. Рынок позволит выбрать несколько моделей алюминиевых радиаторов и одну-две медных по нашему усмотрению.

   Проблема непроходимости радиатора решается либо промыванием с использованием специальных жидкостей, либо же заменой элемента.

2. Салонный фильтр. При забитом салонном фильтре о подаче воздуха в салон говорить не приходится. Достаём фильтр, проверяем его состояние и при необходимости меняем. Зимой можно обойтись и без него. Диагностика проста — если при снятом фильтре температура в салоне нормализовалась, дело именно в нём.

   Не помешает проверить и салонный фильтр.

3. Термостат. Нередко встречается и проблема с термостатом. Его клапан отказывается перепускать антифриз в контур печки, поэтому радиатор остаётся без жидкости. Лечится только заменой термостата.

   Проверяем термостат.

4. Течь радиатора печки. Явный симптом неисправности — антифриз в салоне и падение уровня в расширительном бачке. Поможет только замена радиатора печки.

   Если потек радиатор, придется его демонтировать и менять на новый.

5. Воздушная пробка. Одна из самых частых проблем с системой охлаждения и отопителем заключается в возникновении воздушной пробки. В результате нарушается циркуляция антифриза и печка не прогревается до конца или не греется вовсе. Пробка воздуха удаляется путём выпуска некоторой части жидкости вместе с воздухом из самой верхней части двигателя — из штуцера дроссельного блока при работающем двигателе. После удаления пробки печка должна восстановить работоспособность.

Выше описаны проблемы, связанные с управлением печкой. Но печка может не работать или функционировать недостаточно эффективно и по другим причинам:

• появление воздушной пробки в радиаторе печки;
• засорение радиатора;
• сильный износ или поломка электродвигателя вентилятора;
• неисправность блока реостатов механизма управления;
• деформация заслонок.

Эти неисправности сказываются на работоспособности печки. На ВАЗ-2110 они возникают реже, чем поломки системы управления, но их тоже следует брать в учет. Чтобы выявить причину прекращения нормальной работы печки ВАЗ-2110, определите, из-за чего это могло произойти. Если не работает вентилятор, то для устранения проблемы проверьте его, блок реостатов и цепь питания.

Печка дует холодным воздухом – причина кроется в радиаторе печки (забит, в нем образовалась пробка) или в заслонках (заклинили в положении, когда воздушный поток идет в обход радиатора).

Печка греет слабо и отрегулировать температуру не удается – проверяйте работоспособность контроллера, микроредуктора и датчика температуры.

Для выявления причины и устранения снижения продуктивности работы печки двигайтесь «от простого к сложному». Сначала проверяйте работоспособность элементов системы, расположенных в салоне (контроллер, датчик температуры), а после уже – лезьте под капот, чтобы продиагностировать работу редуктора, заслонок, электродвигателя вентилятора.

Не работает печка ВАЗ-2110: причины, способы устранения

Рассмотрим основные причины выхода из строя печи отопителя ВАЗ-2110:

1. Из радиатора вытекает антифриз.
2. Вышла из строя регулировка температуры, работая только в одном положении.
3. В результате неполадок контроллера системы автоматического управления печи.
4. Сломаны заслонки распределения потока теплого воздуха.
5. Вышел из строя температурный датчик в салоне транспортного средства.

Первоначально важно знать и понимать, как работает печь, ее принципы, узлы и механизмы. Температурный датчик салона машины подает сигнал на систему автоматического управления отопителем

При покупке авто владелец сразу выбирает параметры для печи, которые в последующем служат стандартным значением для блока. Данные сопоставляются. В том случае, если их разница составит 2 градуса, тогда система подаст сигнал и мотор-редуктор запустит движение затвора для выхода воздуха.

Прежде чем производить ремонт либо замену печи, необходимо провести диагностику. Делается это достаточно просто. Первым делом проверяется температурный датчик салона транспортного средства. Для этого нужно вытащить его концы и пропустить через них напряжение в 1,2 ватта. Клавиши системы автоматического управления отопителем необходимо выставить в минимальное и максимальное значение. Найти их достаточно просто, они обозначены синим и красным цветом, что отключит вентилятор. Сама система диагностируется мультиметром, пропуская напряжение сквозь розовый и коричневый жгуты, предварительно включив зажигание

В процессе проверки важно проворачивать рукоятку настройки температурного режима

Следующим этапом просматривается плата контроллера на наличие повреждений или прогоревших пятен. Контроллеры системы могут быть разной модели, и от этого будет напрямую зависеть показание напряжения. Однако проверка заключается в одном и том же, на выходах должно меняться напряжение. Если этого не происходит, значит, система вышла из строя. При этом в работе откажет затвор выхода горячего и холодного воздуха.

Диагностика затворов проводится следующим образом: верхняя заслонка регулирует процессы всасывания внешнего холодного воздуха в печь, в то время как нижняя пропускает через радиатор прогретый воздух. При поломке привода либо одной из заслонок печь перестает работать полностью либо частично. Ломаются данные детали достаточно часто: они клинят, выходят из строя в силу наличия ржавчины либо же попросту из-за некачественной работы привода. Заслонка автомобиля ВАЗ-2110 выполняется из металла или пластика, последние хуже по качеству, так как из-за горячих потоков воздуха часто деформируются, что приводит к заклиниванию. В то же время металлические заслонки страдают из-за ржавения. Проще говоря, в случае, когда в сторону идет теплый воздух, а вниз горячий, то это говорит о том, что произошло частичное открытие заслонки, что привело к неполному всасыванию внешнего воздуха. Заслонки проверяют при помощи омметра. Прибор присоединяют, выставляют самую низкую температуру и ждут около 12-15 секунд. Если прибор изменений не выдает, то система вышла из строя.

Еще одной распространенной проблемой является прокрутка вентилятора печи в одной скорости. В данном случае отопитель не нужно разбирать, причина понятна сразу – дело в резисторе. Вращаясь исключительно на третьей скорости, он считается сгоревшим и не подлежащим ремонту, его необходимо заменить на новый.

Также немало важной является проверка микроредуктора, заслонок и резистора. Печь любого транспортного средства одержит резистор, состоящий из двух спиралей

Одна из них имеет сопротивление 0,82 ома, а вторая – 0,023. Если вращаются обе спирали, то вентилятор печи работает на первой скорости, а если работает одна, то скорость вращения вторая. Чтобы запустилась третья скорость, необходимость в резисторе отпадает.

Чтобы улучшить процессы работы печи на ВАЗ-2110 в машине предусмотрена система подстройки контроллера с регулятором, расположенным сбоку самого прибора

Важно учесть, что каждая модель изделия при повороте рукоятки охлаждает воздух на разное количество градусов. Проще говоря, модель 812802001 одним поворотом ручки в направлении по часовой стрелке воздух охладится на 0,2 градуса, в то время как модель 8128020 при тех же вращениях произведет нагревание воздуха на 0,3 градуса

При незначительной поломке, конечно, можно осуществить ремонт печи отопителя на ВАЗ-2110 самостоятельно, однако при сложных ситуациях либо в случае каких-либо сомнений стоит обратиться к специалистам сервисного центра.

Замена микромоторедуктора

Для выполнения замены элемента вам потребуется выполнить несколько не особо сложных мероприятий. Потому вовсе не обязательно обращаться на станции технического обслуживания и платить за их услуги большие деньги.

1. Первым делом снимите жабо.
2. Далее демонтируется вакуумный усилитель тормозов.
3. После этого нужно еще снять педальный узел.
4. Теперь приступаем к демонтажу старого микроредуктора вместе с пластиковым компонентом.
5. На место сектора заслонки следует установить новый микромоторедуктор. Там вы увидите аналогичный квадрат.

Расположение устройства

Практика показывает, что для замены микроредуктора не требуются особые навыки, много времени и чрезмерные усилия. Однако аккуратность соблюдать никогда не забывайте.

А вот для того, чтобы установить заслонку вашего микромоторедуктора, потребуется пригласить помощника.

1. Сначала подключаются контакты на новый микроредуктор, то есть моторчик.
2. Проворачивая против часовой стрелки заслонку, вы тем самым включаете подачу холодного воздуха.
3. Включите зажигание и поверните датчик системы управления печкой (САУО) в положение непосредственно напротив синей точки регулятора.
4. Либо можно сделать наоборот, то есть проверить микро моторедуктор, установив датчик напротив красной точки, а заслонку повернуть до упора по направлению часовой стрелки.
5. Микроредуктор проворачивается несколько больше требуемого, потому для правильной установки рекомендуется использовать специальный смазочный материал для квадрата.
6. Установите моторчик таким образом, чтобы отверстия для саморезов совпадали.
7. Вот теперь нужна помощь вашего товарища, поскольку его задачей будет прокручивать регулятор температуры и одновременно с этим надавливать на моторчик внутрь.
8. Если квадратны совпадут, можно считать замену микромоторедуктора успешной. Теперь воздух должен поступать необходимой вам температуры внутрь салона.
9. Не переживайте, если квадрат заходит не на всю длину используемой заслонки. Это нормальное явление, когда моторедуктор заходить примерно на треть. Такая установка никак не повлияет на работоспособность системы.
10. Теперь остается вернуть саморезы на место и несколько раз покрутить микроредуктор — от синей метки к красной, и в обратной последовательности.
11. Эти манипуляции позволят печке запомнить, какой рабочий диапазон имеет новый редуктор. Потому с его работоспособностью в будущем проблем не возникнет.

Если все сделать аккуратно и в соответствии с инструкцией, при поворотах заслонки микромоторедуктора вашей печки не будет вставать в требуемое положение. Включив устройство в режиме со значком «А», контроль и регулировка будут осуществляться в автоматическом режиме — с погрешностью не более 2 градусов.

Установка

Для установки моторедуктора вам потребуется определенный набор инструментов, в которых входят:

• Рожковый ключ на 10 миллиметров;
• Крестовая отвертка;
• Гаечные ключи.

Не переживайте, если в вопросах самостоятельного ремонта автомобиля вы новичок. В замене моторедуктора нет ничего сложного.

1. Извлеките стеклоочистители из предохранителя, чтобы получить доступ к устройству. Для этого нужно демонтировать контактную гайку, после чего освободить жабо.
2. Перед вами откроется доступ к саморезам.
3. По бокам жабо откручиваются две гайки, а затем извлекается из отсека электромотора редуктора резиновый уплотнитель.
4. Отключите трубопровод жабо заслонки путем его отсоединения.
5. Демонтируйте саморезы, которые держат терморадиаторы редуктора.
6. Моторчик располагается слева в отеке редуктора заслонки, прямо возле тормозного усилителя.
7. Далее нужно открутить нижний крепежный винт и снять электромоторчик.
8. Выполнять сборку заслонки следует строго в обратной последовательности. Причем делать это только после того, как была произведена установка моторедуктора.

Проверка функциональности

Проверка элемента заключается в проведении следующих мероприятий:

• Первым делом установите левую ручку на позицию синей точки;
• Подождите около 15 секунд;
• Запустите двигатель;
• Отключите контролер от разъема Х1 и измерьте сопротивления на двух контактах — Х1.4 и Х1.1.

В зависимости от типа контроллера, показатели должны быть соответствующими.

Основные причины плохой работы электропечи

Ваз 2110 печки схема

Прежде чем непосредственным образом приступить к поиску решения проблемы, необходимо уметь её быстро и эффективно выявлять. Вначале целесообразно рассмотреть общую схему строения печи. Итак, печь отопителя состоит из следующих компонентов:

• предохранителя монтажного блока;
• зажигательного замка;
• выключателя зажигания совместно с его разгрузочным реле;
• специального переключателя, который регулирует режим работы электродвигателя печи;
• дополнительно вмонтированного резистора;
• моторчика печки;
• обогрева заднего стекла автомобиля, которое содержит регулировочную клавишу обогревателя со световым индикатором;
• специального функционального элемента для обогревания стекла.

Ваз 2110 печка электросхема

Одной из причин неисправности электронной схемы печи, может быть отсутствие функциональной активности электродвигателя отопителя как на малых, так и на больших оборотах. При таком раскладе необходимо действовать следующим образом:

• вначале следует убедиться, не перегорел ли случайно предохранитель;
• в случае обнаружения перегоревшего предохранителя, его в срочном порядке нужно будет поменять на новый.

Примечание. Перед тем как перейти непосредственно к замене старого на новый предохранитель, нужно предварительно и в обязательном порядке установить причину перегорания. Если же этого не сделать, то срок службы нового предохранителя, скорее всего будет непродолжительным.

• может также случится обрыв или повреждения проводки, в месте её соединения;
• чтобы исключить вышесказанную причину, необходимо осуществить проверку электроцепи согласно схеме печи;
• после чего, необходимо устранить порыв, если он имел место быть;
• если не функционирует переключатель отопления, то наиболее вероятной причиной является заедание толкателя либо подгоревшие контакты;
• для точной диагностики неисправности переключателя нужно проверить уровень напряжения на боковых клеммах во время изменения положения переключателя в пространстве (для этого достаточно подать ток на главную клемму);
• если в ходе проведения диагностики не будет установлено изменение напряжения при смене положения ручки переключателя, то его необходимо срочно заменить;
• существует огромное количество возможных причин выхода из рабочего функционального состояния электродвигателя: обрыв узлов электросоединений или якорной обмотки, обездвиженная щетка очистки, окисление и/или загрязнение якорного коллектора;

Ваз 2110 схема радиатора печки

• вновь оживить движения щетки несложно, достаточно разобрать, а затем провести их очистку;
• восстановить провода также не представит сложности, ведь главное — найти локализацию дефекта;
• в случае если несколько вышеперечисленных положений не дали результата, то выход лишь один – полная замена электродвигателя отопителя;

Ваз 2110 электрическая схема печки

• иногда, что правда крайне редко бывает, причиной неисправности может служить монтажный блок;
• причин неисправного состояния монтажного блока множество, но основными из них являются: на месте спайки полный или частичный разрыв электроцепи, возгорание токоведущих дорожек;
• осуществлять проверку цепи следует согласно схеме печи, в противном случае, обнаружить места разрывов и неисправностей будет просто невозможно;
• конечной практически вероятной причиной может стать внутренний разрыв цепи вспомогательного (дополнительного) резистора(см. Как выполняется на ВАЗ 2110 замена резистора отопителя);

Ваз 2110 электросхема печки

чтобы исключить неисправность, связанную с функционированием резистора, необходимо осуществить проверку его цепей.

Снижение в электродвигателе якорных вращений, является одной из причин неисправности в общей схеме печи. В этом случае, необходимо уметь находить и устранять микропричины, а в частности:

• в случае засорения или окисления якоря коллекторной системы, число вращений электродвигателя также будет снижено;
• для устранения вышеуказанной проблемы понадобится выполнить генеральную очистку коллекторной системы;
• иногда может возникнуть замыкание в участке между витками якорной обмотки, а чтобы исключить эту причину, необходимо выполнить проверку количества входящего тока;
• всё очень просто, если замыкание витков имеет место быть, то сила входного тока превысит отметку в 4,5А;

Примечание. Проводить замеры входящего тока нужно лишь после предварительной проверки объективности показателей амперметра.

Устройство отопительной системы ВАЗ 2110-12

На ВАЗ 2110-12 устанавливаются обновленные климатические системы с автоматической или ручной регулировкой температуры воздуха в салоне. В них используются три основных компонента:

1. Датчик температуры.
2. Контроллер или электронный блок управления, работающий только в автоматическом режиме.
3. Микромотор-редуктор, являющийся исполняющим устройством, на которое подаются команды контроллера, в результате чего перемещается заслонка отопителя, формирующая воздушный поток.
4. Соединительные провода и разъемы.

Когда не регулируется температура печки ВАЗ 2110, в большинстве случаев проблемы возникают именно в системе управления отопителем. Датчик расположен в потолке автомобильного салона, он подает сигнал на контроллер, находящийся в салоне справа от водителя, а микромотор-редуктор – в моторном отсеке на корпусе отопителя под накладкой лобового стекла из пластмассы. Он получает команду от управляющего блока, и работает в заданном режиме.

Блок, ответственный за температуру

Центральный узел в системе печки – это отопительный блок. Главная его функция – непосредственно нагрев салона. Устроен этот блок следующим образом. Электрический двигатель с лопастями вентилятора нагнетает горячий воздух, три заслонки выполняют функцию рециркуляции и перекрытия/открытия каналов. Также имеется радиатор отопителя. На современных системах нового поколения теплообменники не оснащаются краном.

Поэтому радиатор всегда нагрет, независимо от времени года. Производитель заявляет, что так получилось решить проблему с постоянными протеканиями крана. Кроме того, значительно ускоряется нагрев салона. Летом приточная вентиляция идет вне радиатора.

Слабая подача теплого воздуха

Воздушный поток достаточно теплый, но напор недостаточный. В такой ситуации возможны следующие неисправности:

1. Салонный фильтр загрязнился. В таком случае нужно вычистить его от пыли пылесосом. Если сделать это невозможно, тогда лучше его заменить.
2. Засорение радиатора печки. Помимо пыли, пробку создают как насекомые, так и листья. Мелкие частицы можно выдуть при помощи сжатого воздуха. Чтобы убрать крупные загрязнения, нужно снять решетку и помыть ее.

Недостаточный воздушный напор может быть следствием протекания радиатора

Такая проблема определяется очень просто – если вы постоянно доливаете антифриз или тосол, тогда обратите внимание на состояние этого узла в автомобиле. Для устранения этой неисправности понадобится получить доступ к радиатору и демонтировать его вместе с отопителем

Практика пайки радиатора ненадежна. Лучше установить новую деталь, чтобы потом не разбирать половину передка.

Секреты пользования отопителем

Чтобы печка ваз 2110 работала как можно дольше, необходимо следовать нескольким простым секретам:

1. Посмотрите, как расположены ковры под ногами, не закрывают ли они выход горячего воздуха. Если сопла по какой-либо причине перекрыты, то их необходимо поднять.
2. При наличии кондиционера в машине желательно его включать при повышенной сырости на улице.
3. Желательно использовать оба положения обогрева – на стекло и на ноги. Первое положение подходит для быстрого осушения лобового стекла, а второе – для обогрева ног.
4. Перед тем, как включать обогреватель, уберите со стекол все лишнее.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Как заменить лампы ближнего/дальнего света Лада Гранта, пошаговая инструкция

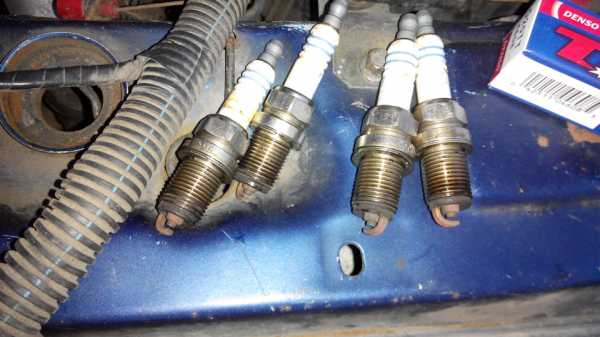

Сгорел Реостат и замена свечей. — Лада 2114, 1.6 л., 2007 года на DRIVE2

Полный размер

Снова Здрасти)))

Привожу Таз в порядок и конечно без поломок не куда))) Не успел выехать с гаража, а подсветка приборной панели не работает.Точнее она работала но не долго, в один определенный момент появился запах паленого и не много дыма))) Я конечно остановился походил туда сюда поискал от куда дым, но в темноте трудно что то определить, проверил предохранители они оказались все целые.Ну что делать поехал дальше)))

На следующий день делал развал на рабочем Трафике и пока было время поинтересовался у электрика на СТО что это может быть, ответ был прост как 5 копеек .Атвичаю Вася реостат сгорел)))

Развал успешно сделали и я конечно первым делал помчал к своей Дорогой машине проверять слова электрика. И таки Да эта лишняя штуковина под название Реостат была в печальном состоянии))))Ее конечно нафиг, сделал скобу, замкнул провода и вуаля все работает. Далее поменял свечи, ибо кто то уже подумал что у меня валы стоят, типа не стабильно работает двигатель, но причина не только в свечах была)))Об этом будет другая запись.

Вот такие дела. Конечно же Видео, кому леньки читать смотрим))Все подробно и понятно изложено. Приятного Просмотра и Удачи!

Полный размер

Принцип работы отопителя печки на ВАЗ 2110 2111 2112

На ВАЗ 2110, 2111, 2112 кран отопителя отсутствует. Управление температурой в салоне осуществляется за счет воздушной заслонки, которая регулирует поток горячего воздуха в салон. Тосол поступает в печку и летом, из-за этого некоторые автолюбители дополнительно ставят кран для перекрытия подачи тосола в летний период эксплуатации. Система управления отопителем ВАЗ-2110 автоматическая, температура поддерживается с точностью до 2-х градусов Цельсия. Кроме того, управлять воздушной заслонкой предпочтительнее, чем краном (он может закисать или заклинивать).

 Поступающий в салон воздух при необходимости подогревается, проходя через радиатор отопителя, и распределяется в соответствии с положением рукоятки управления потоками воздуха. Основная часть воздуха направляется на ветровое стекло и — через перекрываемые заслонками дефлекторы — к боковым стеклам и в центральную часть салона. Также воздух подается к ногам водителя и сидящего впереди пассажира через две пары дефлекторов (одна пара — на уровне коленей, другая — у пола) и к ногам задних пассажиров через накладку на тоннеле пола и два воздуховода под передними сиденьями.

 Для ускорения прогрева салона и предотвращения поступления в салон наружного воздуха (при пересечении загазованных, задымленных, запыленных участков дороги) служит система рециркуляции воздуха. При утапливании кнопки рециркуляции (на панели приборов) открывается электропневмоклапан, и под действием разрежения во впускном трубопроводе заслонка системы рециркуляции перекрывает доступ наружного воздуха в салон автомобиля. Таким образом, работа системы рециркуляции возможна, только при работающем двигателе. При этом, если вентилятор включен, воздух в салоне продолжает циркулировать, проходя по воздуховодам отопителя.

Вентилятор имеет три режима работы: малая скорость, средняя и автоматический ее выбор (определяется блоком управления). Электродвигатель вентилятора — коллекторный, постоянного тока, с возбуждением от постоянных магнитов. Потребляемая сила тока при максимальной частоте вращения — 14 А.

В зависимости от выбранной скорости электродвигатель подключается к бортовой сети автомобиля напрямую (максимальная скорость) или через дополнительный резистор. Последний имеет две спирали сопротивлением 0,23 Ом и 0,82 Ом. Если в цепь включены обе спирали, вентилятор вращается на малой скорости, если только одна (0,23 Ом) — на средней.

Не рекомендуется спрессовывать колесо вентилятора с вала электродвигателя — можно нарушить балансировку. Электродвигатель ремонту не подлежит (за исключением зачистки коллектора), при выходе из строя его следует заменить в сборе с колесом вентилятора.

Детали отопителя (ВАЗ 2110 2111 2112): 1 — электропневматический клапан; 2 — передний корпус воздухозаборника отопителя; 3 — водоотражательный щиток воздухозаборника; 4 — клапан управления заслонкой рециркуляции; 5 — заслонка рециркуляции воздухозаборника; 6 — задний корпус воздухозаборника отопителя; 7 — заслонка канала отопителя; 8 — заслонка управления отопителем; 9 — радиатор; 10 — кожух радиатора отопителя; 11 — штуцер пароотводящего шланга; 12 — штуцер подводящего шланга; 13 — штуцер отводящего шланга; 14 — электродвигатель отопителя с вентилятором; 15 — корпус электродвигателя; 16 — опорная площадка рычага привода заслонки управления отопителем; 17- рычаг привода заслонки управления отопителем; 18 — микромоторедуктор привода заслонки; 19 — резистор; 20 — крышка кожуха отопителя.

 Радиатор отопителя (печки) установлен под панелью приборов горизонтально, в пластмассовом кожухе, и состоит из двух пластмассовых бачков (левый — с пароотводным штуцером) и двух рядов алюминиевых трубок с напрессованными пластинами. В зависимости от положения заслонок, через радиатор проходит часть забираемого воздуха (в крайних положениях заслонок проходит весь воздух или не проходит вообще), остальная же его часть минует радиатор.  В отличие от прежних моделей ВАЗа, здесь отсутствует кран, перекрывающий поток охлаждающей жидкости через радиатор печки, таким образом, при работающем двигателе радиатор отопителя всегда нагрет. Такая конструкция обеспечивает малую инерционность системы при пуске (заданная температура воздуха достигается быстрее) и отсутствие протечек, связанных с негерметичностью крана. Управление отопителем осуществляется по командам от электронного блока управления.

Демонтаж

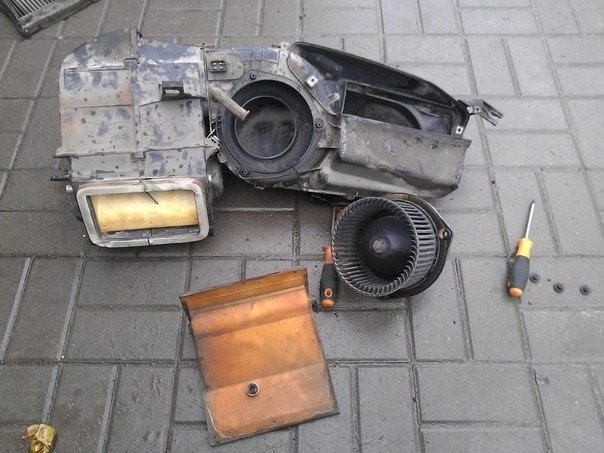

Печка в разборе

Чтобы выполнить замену устройства, придется выполнять ряд последовательных действий. Работа не особо простая, но сделать ее своими руками более чем реально:

• Слейте из системы отопления всю охлаждающую жидкость;
• Отключите аккумуляторную батарею. Для этого просто снимается минусовая клемма;
• Снимите облицовку, накладку лобового стекла и шумоизоляцию;
• Демонтируйте вентилятор от печки;
• Отсоедините хомуты вакуумного патрубка от корпуса отопителя;
• Демонтируйте передний корпус воздухозаборника отопителя. Здесь точно спешить не стоит. Для облегчения демонтажа рекомендуем снять приборную панель. Внутри салона откручиваются крепежи, которые удерживают отопитель, а потом приподнимается;
• Снимите пружинные скобы, гайки крепежа и передний корпус;
• Отключите от радиатора все шланги;
• От отопителя отсоедините задний кожух;
• Из печки достаньте радиатор.

После проведенных манипуляций вы наконец сможете заменить заслонку.
