Лучшие лебедки

Лучшие электрические переносные лебедки

Переносная электрическая лебедка – это тяговый агрегат, работающий от сети постоянного или переменного тока. Электролебедка предназначена для подъема и перемещения груза большого веса. Механизм справляется с грузами весом от 100 кг до 7 тонн. Состоит из металлической рамы, барабана, редуктора, электродвигателя, стальных крюков, тормоза. Часто дополнительным элементом является пульт управления. Переносные электролебедки часто используются на стройке, эвакуаторах и спецтехнике.

TOR SQ-01 1140455

Максимально мобильная скоростная переносная лебедка TOR SQ-01 1140455. Отличительная особенность заключается в легком и быстром разматывании лебедочного каната, мощность двигателя 1,2 кВт. Агрегат отличается износостойкостью, не выходит из строя в условиях повышенной влаги, не боится грязи, пониженной температуры. Выделяется на фоне остальных хорошими потребительскими качествами, часто используется в бытовых целях на объектах с невысокой интенсивностью работ. Питание от сети 220В, канат диаметром 5,8 мм, длина 4,6 м, грузоподъемность – 450 кг.

Достоинства

• Качественный трос-канат;
• Выдерживает резкие перепады температур;
• Хорошая скорость подмотки;
• Компактные габариты.

Недостатки

Нет пульта.

T-Max Atw Pro 2500

Переносная электролебедка с синтетическим тросом. Это легкий, компактный и вместе с тем мощный тип тягового механизма. Подходит на все случаи жизни: для буксирования, перемещения и подъема грузов. Агрегат на постоянных магнитах, с планетарным редуктором способен развивать максимальное тяговое усилие 1134 кг. Напряжение от клемм, к которым подключается электромотор 12В. Роликовые тросоукладчики осуществляют ровную и быструю намотку троса. Модель оснащена динамическим механическим тормозом, который надежно держит груз. Отличается низким потреблением тока даже при максимальной нагрузке.

В комплект входит: длинный провод, пульт управления, шаклы, стропы и сумка для транспортировки, хранения. Скорость намотки составляет 5,3 м/мин. Кевларовый трос диаметром 4.7 мм, длина – 15 м, диаметр барабана – 52 мм, вес конструкции – 14,38 кг.

Достоинства

• Планетарная передача;
• Пульт управления;
• Простой монтаж;
• Кевларовый износостойкий трос;
• Гарантия 1 год;

Недостатки

Большой вес.

Электролебедка T-Max Atw Pro 2500 не предназначена для стационарного монтажа на постоянное место. Чаще всего тяговый агрегат используют как переносной вспомогательный механизм.

Comeup DV-6s Carry On 12В

Тяговые механизмы с электрическим приводом тайваньского предприятия давно известны отечественным потребителям. Мощный мотор, высокая защита по стандарту IP66. Синтетический трос SK-75 герметично укрыт от пыли, влаги. Модель оснащена 3-х ступенчатым планетарным редуктором с поворотной возможностью под углом 90 градусов, благодаря этому работает на любой поверхности. Алюминиевый корпус выдерживает двукратную нагрузку. Эргономичный Т-образный рычаг позволяет быстро разматывать/наматывать строп. В комплектацию входит дистанционный пульт, комплект подсоединения, ремень. Электромотор мощностью 3,2 л.с., напряжение аккумулятора 12В.Прочный синтетический трос, длиной 24 метра,  тяговое усилие – 2,7 т., вес -18 кг.

Достоинства

• Усиленная герметичная защита;
• Длинный трос;
• Пульт ДУ;
• Хорошая комплектация;
• Подходит для разных бамперов.

Недостатки

Высокая цена.

Пользователи давно хвалят данную модель за защитные качества, водонепроницаемость и универсальность. Способна осуществлять поднятие грузов под водой на глубине более 1 метра.

Преимущества и недостатки самодельной лебедки

Первый и вполне очевидный плюс — возможность сделать устройство, исходя из собственных нужд. Помимо этого, даже если что-то сломается, деталь без проблем можно заменить.

Второй плюс — минимум финансовых вложений. Большинство необходимых материалов можно найти у себя в гараже или в мастерской, особенно если вы занимаетесь изготовлением различных самоделок.

Также стоит отметить, что вы можете смастерить ручную лебедку не стандартного размера (по заводским стандартам), а больше или, наоборот, меньше, если в этом возникнет такая необходимость.

Если говорить о недостатках, то их не так уж и много. А точнее — всего один. Не у каждого есть в наличии необходимый инструмент и прямые руки, чтобы сделать подобный механизм. Но в таких случаях самый оптимальный вариант — не жадничать и приобрести нормальную лебедку в магазине.

Как пользоваться ручной лебедкой?

В целом, все очень просто. Нужно лишь соблюдать технику безопасности и следовать здравому смыслу. В дополнение к рычажной лебедке обязательно нужно докупить трос, желательно не тоньше, чем на лебедке и длиной не менее 10 метров, и крепежные элементы.

Крепление троса за трицикл

Надежно прикрепляем трос к застрявшей технике, разматываем на всю длину, цепляем за лебедку. Саму лебедку цепляем за дерево, столб, специальный якорь для лебедки и т.п. При вытаскивании не сильно «засевшей» легкой техники можно использовать хоть лопату вместо якоря (на фото). Один человек держит лопату под углом, второй работает лебедкой.

Большое неудобство доставляет короткий трос рычажной лебедки. В моем случае его длина составляет чуть более полуметра. Если использовать якорь или лопату, перенося их дальше при каждой протяжке, то вытащить технику получается довольно быстро.

Но если «лебедиться» за дерево или столб, то придется придумать решение. Можно, например, использовать цепь вместо троса, каждый раз просто переставляя крюк лебедки, или трос с вставленными кольцами по всей длине (аналог цепи). Также можно использовать какие-либо фиксаторы, делать петлю из троса. В общем вариантов множество.

Для вытаскивания трицикла потребовалось около 5 протяжек рычажной лебедкой

При несоблюдении техники безопасности работа ручной лебедкой может быть опасна. Серьезную опасность представляет трос, которой при разрыве может причинить человеку увечья. Поэтому при большой нагрузке не лишним будет накинуть на середину троса какую-нибудь куртку или большую тряпку, которая не позволит ему сильно разогнаться при обрыве.

Важно надежно закрепить трос на технике

Виды ручных лебедок

Каждая разновидность конструкции предназначена для определенных целей. Например, монтажная ручная тросовая лебедка эффективно используется для перемещения груза по вертикали, ее устанавливают на строительные механизмы, для передвижения лифтов. Если же требуется буксировочное средство, то лучше приобрести тяговое устройство. Различают по конструкции следующие разновидности лебедок:

• рычажные;
• барабанные;
• монтажно-тяговые.

Рычажная ручная лебедка

Компактность данного приспособления разрешает его использовать в труднодоступном месте и перевозить без проблем в багажнике. При работе требуется перемещать рукоятку вперед и назад, за счет чего по прямой оси осуществляется передвижение и удерживание тяжелого груза. Спаренные зажимы при этом по очереди зажимают трос, двигая его в нужную сторону. Ручная лебедка с рычажным приводом развивает усилие тяги до 3-х т, работает с длиной троса до 20-ти м. Она не требует специального монтажа и установки, поэтому прекрасно подходит для владельцев внедорожников.

Барабанная ручная лебедка

Для наматывания троса на барабан требуется крутить рукоятку механизма, поэтому все работы с устройством производятся преимущественно на высоте человеческого роста. Данное приспособление передвигает грузы с большей скоростью, но обладает меньшим тяговым усилием. Ручная настенная лебедка развивает усилие до 1 т и работает с тросами длиной до 100 м. Для ее эксплуатации требуется наличие жесткого основания. Применяется она в строительстве, на предприятиях, в гаражах, для бытовых целей.

Правила безопасного пользования ручной лебедкой

1. Запрещено прикасаться к крюку или тросу, когда на них действует растягивающая нагрузка, а также находиться рядом с ними или перешагивать.
2. Лебедку не следует нагружать, если на барабане осталось не более 5 витков троса, чтобы он не сорвался с крепления.
3. Чем меньше осталось троса, тем больше тяговое усилие, поскольку диаметр барабана уменьшается, а вращающий момент увеличивается.
4. Витки при намотке следует укладывать ровно и с натягом, чтобы канат пластически не деформировался.
5. Для вытаскивания машины у водителя всегда должны быть двухслойные перчатки, а на трос следует навешивать тросогаситель, а при его отсутствии — старую куртку.
6. Нельзя крепить трос к сухому дереву, которое может упасть на автомобиль.
7. Запрещено соединять стальной канат с удлинителями из других материалов, чтобы не произошел обрыв.
8. Для защиты деревьев или столбов от троса лебедку снабжают корозащитной стропой и шаклом, которые всегда должны быть в комплекте.

Разновидности подъемных устройств

Общим у блочка для подъема груза и строительного крана является использование идеи увеличения силы – правила рычага. Для того чтобы уравновесить груз на короткой стороне рычага, нужно приложить к длинной его стороне усилие меньше настолько, насколько короткое плечо меньше длинного. Соотношение сил на концах рычага называется передаточным числом.

Уравновесить и даже поднять тяжесть можно с усилием меньше его веса, но проделанный концом длинного рычага путь будет длиннее, чем у короткого, настолько же, насколько меньше сил для подъема было приложено. Выигрыша в работе (F1*L1=F2*L2) нет, но это и не требуется.

Использование закона Архимеда воплощается в разные подъемные механизмы, а как — зависит от назначения подъемника. Конструкции различаются по передаточному числу, принципу передачи усилия, мобильности, прочности, используемой энергии. Самые востребованные для самостоятельного изготовления виды:

• полиспасты;
• барабанные конструкции;
• рычажный механизм.

Что такое ручная лебедка?

Данное приспособление предназначено для перемещения грузов с помощью мускульной силы. По причине отсутствия электродвигателя или бензинового привода этот механизм является компактным, мобильным, имеет недорогую стоимость. Ручная лебедка для подъема и спкска груза способна забросить в нужную точку строительного объекта рубероид или цемент, вытащить двигатель из капота или застрявший автомобиль из болота.

Способы установки ручной лебедки:

• на балласт;
• на якорь;
• на фундаментные болты;
• на раму.

Устройство ручной лебедки

В зависимости от назначения и нагрузки различают настенный или напольный вариант механизма. Для крепления к поверхности ручная лебедка для подъема оснащается пазами или проушинами (для присоединения цепи). На барабан может наматываться цепь, ремень или трос требуемой длины, который стопорится с помощью храповика в нужный момент. Перечислим основные узлы лебедки с ручным приводом:

• рама;
• барабан;
• понижающий редуктор (зубчатые передачи, червячная, рычажная);
• тормозное устройство;
• рычаг;
• собачка;
• шкив;
• трос.

Принцип работы ручной лебедки

Точками опоры в данном механизме являются место крепления и корпус. Независимо от типа тягового механизма ручная механическая лебедка действует по принципу увеличения приложенной человеческой силы за счет приложенного плеча. Теряя в расстоянии и скорости, мы получаем существенный прирост тягового усилия. Когда подача троса прекращается, зубья шестерни упираются в подпружиненный стопор для предотвращения его разматывания.

Барабанное чудо техники

Внешне данное устройство для автомобиля напоминает те лебедки, которые устанавливаются на спецтранспорт и эвакуаторы. Компонентами выступают барабан и редуктор. Причем редуктор бывает шестеренчатый и червячный. Соответственно, червячная лебедка — это один из вариантов выбора. Барабан же служит для того, чтобы тросовая, цепная или ленточная составляющая механизма наматывалась и разматывалась постепенно по мере вращения.

Червячные

Начнем с червячного типа. Они имеют очень весомое преимущество — редуктор позволяет намного проще организовать систему застопоривания лебедки. То есть уровень безопасности очень высокий. Не забываем про такие качества работы как надежность и разнообразие способов фиксации. Но и недостатков червячный механизм не лишен.

1. Размеры. Механическая червячная лебедка достаточно крупная. Ее в багажнике обычной легковушки хранить проблематично. Преимущественно используют в гараже или частном доме.
2. Возможности. Механизм не рассчитан на вытягивание большой массы. Потому для тяжеловесных авто этот вариант не подходит.
3. Сложная конструкция и обслуживание. Плюс ко всему, «червяк» не любит грязь.

Как вы видите, замечания достаточно критичные. Если вам нужна лебедка, чтобы вытаскивать машину из грязи и болота, тогда червячный вариант вам скорее всего не подходит.

Шестеренчатые

Теперь что касается шестеренчатых моделей барабанных лебедок. Они состоит из:

• редуктора;
• рычага;
• барабана.

Такие модели для авто более привлекательные за счет простой конструкции, элементарной эксплуатации и такого же обслуживания. Да и цена отличается порой в несколько раз в пользу шестеренок. Фиксация троса осуществляется храповиком, потому к нему предъявляют повышенные требования по качеству и надежности.

Однако недостатки шестеренчатый механизм имеет. Для некоторых из вас они могут оказаться критичными.

1. Размеры барабана. Они ограничиваются размерами самого устройства. Потому трос можно использовать только определенной длины.
2. Незначительный внутренний диаметр барабана. При наматывании троса из стали он будет сильно изгибаться, что быстро приведет к износу.
3. Укладка троса. Считается слабым местом, поскольку порой не выдерживает нагрузки и перестает работать. Что за этим последует? Трос попросту будет попадать на шестерни, из-за чего вы лишь зря потратите свои нервы и силы.

Прицеп КМЗ 8136: технические характеристики, фото, отзывы

Рубрика: Легковые прицепы

Что можно сказать о барабанных лебедках? С точки зрения их эксплуатации в условиях экстремальных ситуациях (таких, когда я застрял посреди проселочной дороги), они не являются оптимальным решением. Все же лучше их эксплуатировать в условиях гаража.

Какую лебедку лучше купить

Сегодня не составит труда купить подходящую модель на рынке, но действительно важно то, чтобы она удовлетворяла требования владельца. Так как тяговый механизм вещь важная, а в экстремальных ситуациях крайне необходимая, то рекомендации помогут сделать правильный выбор

Среди моделей, вошедших в рейтинг, эксперты сделали акцент на таких номинантах:

• Зубр «Профессионал» – самый мощный агрегат с тяговой нагрузкой 4 тонны. Лучшее соотношение качество/цена.
• Sparta – хороший выбор для работ в вертикальной, горизонтальной и наклонной плоскости.
• Mirax – выбор покупателя. Недорого и качественно. Усиленная рама, двойной храповик, крюки из закаленной стали.
• Ермак TRT 1301Cl – утолщенный диаметр металлического троса 7 мм, выдерживает двойную нагрузку.
• Tundra – надежная работа в течении всего срока эксплуатации.
• Falco – компактный барабан небольшого веса легко закрепляется, работает из любого положения.
• Калибр ЛБ-540 – малогабаритная модель с двусторонним храповым механизмом, безотказная работа из трех положений.
• Tor SQ-01 1140455 – лучшая устойчивость к продолжительным нагрузкам.
• T-Max Atw Pro 2500 – максимально укомплектованная электролебедка с износостойким кевларовым тросом, пультом управления, крепежными стропами, сумкой для транспортировки.
• Comeup DV-6s Carry On 12В – мощный мотор, высокая защита корпуса по стандарту IP Не боится воды, работает на глубине более 1 метра.

Экспертная оценка не является руководством к покупке той или иной модели. Чтобы сделать самостоятельный и правильный выбор достаточно ознакомиться с характеристиками, достоинствами и недостатками каждой модели.

Механическая

Не надо путать подобное устройство с ручными механизмами, рассмотренными выше. В данном случае подключается автомобильная лебедка непосредственно к двигателю с использованием коробки отбора мощности. Один из ее вариантов показан на фото

Достоинством такой лебедки является высокое тяговое усилие и надежность, вот только жаль, что использовать ее на большинстве машин нельзя. Дело в том, что только отечественные военные УАЗы комплектуются коробкой отбора мощности, да еще некоторые модели, например, Тойоты или Ниссана. Однако стоит отметить такой ее недостаток, как возможность использования только при запущенном двигателе, если он заглох, то не будет работать и подобная автомобильная лебедка.

Рычажная

Для эксплуатации в подвешенном состоянии в домашних условиях может быть изготовлена рычажная ручная лебёдка своими руками. Она имеет простую конструкцию, при эксплуатации её не нужно крепить к основанию. Устройство работает на основе храпового механизма. Последний приводится в действие качательными движениями рычага.

Храповой механизм преобразует вращательно-возвратное движение в однонаправленное вращательное. Узел можно снять с различных инструментов и механизмов, к примеру, с домкрата. В качестве рычага можно воспользоваться трубой, ломом или черенком от лопаты.

На ось необходимо надеть часть трубы подходящего размера (в зависимости от потребностей и габаритов механизма), на которой зафиксировать трос. Рычаг устанавливается под нижним витком. Чтобы переместить груз, необходимо раскачивать рычаг.

Разновидности

Существует много разновидностей лебёдок. Их можно классифицировать по способам изготовления – промышленные и самодельные; по виду привода – ручные, электрические, паровые, с двигателем внутреннего сгорания, гидравлические; по величине развиваемого усилия – мощные, маломощные. Названные признаки могут комбинироваться в различных сочетаниях.

Каждый вид имеет свои преимущества и недостатки. Ручную лебёдку изготовить проще всего, она дёшева и компактна, но развить большую мощность она не сможет. Максимальный вес груза, который с её помощью можно поднять, не превышает 1 тонну.

Электрическая лебёдка развивает большую мощность. А в практике автомобилизма в качестве электропривода можно использовать автомобильный стартер. Питание в этом случае происходит от автомобильного аккумулятора. Пользуются наибольшей популярностью у автомобилистов.

Гидравлические лебёдки ещё более мощные, но сложны по конструкции и имеют низкую эксплуатационную надёжность. Поэтому автолюбителями практически не применяются.

Советы по эксплуатации

Чтобы самодельная лебёдка служила долго, нужно соблюдать несколько простых правил:

• Устройство необходимо всегда максимально надёжно крепить к основанию или опоре.
• Подшипники и другие подвижные части нужно регулярно смазывать. Можно использовать жидкие или густые смазки.
• Перед эксплуатацией следует проверить работоспособность всех узлов.
• Лебёдка должны быть установлена так, чтобы груз находился в поле зрения человека.
• Нельзя превышать максимально допустимую нагрузку. Это чревато разрывом троса, поломкой самой лебёдки и травмированием людей.
• Нельзя прикасаться к тросу в процессе подъёма груза.

Плюсы и минусы ручной лебедки

Данное приспособление многие считают устаревшим, но у него имеется масса востребованных функций. Например, ручная лебедка для автомобиля – практически безотказная палочка-выручалочка, не требующая дополнительного питания от сети. Всем известно, чем меньше у механизма мелких узлов с ответственными деталями, тем реже он будет ломаться. Заметим, что и денег такие устройства стоят сравнительно немного.

Достоинства ручной лебедки:

1. Приспособление для работы не требует электроэнергии или топлива.
2. Небольшие габариты.
3. Приемлемая стоимость.
4. Несложная конструкция.
5. Ручная лебедка проста в обслуживании и ремонте.

Недостатки ручных лебедок:

1. Приспособление несколько неудобно в использовании на морозе, в глубоких ямах и в грязи.
2. Мощность устройства ограничена физической силой человека.

Мощная ручная лебедка для авто своими руками

В данном обзоре представляем вашему вниманию простую в изготовлении, надежную, компактную, и в то же время очень мощную лебедку для автомобиля и работы в гараже. Можно собрать такой механизм из подручных материалов.

Ручную лебедку можно использовать с тросом любого типа и разной толщины, что является ее ключевым преимуществом. Также возможна и работа с «бесконечным» тросом.

По факту получаем полезное универсальное приспособление, которое пригодится каждому автомобилисту.

Процесс изготовления

В роли рычага можно применять любой длинный и прочный предмет произвольного диаметра: металлическая труба, палка, черенок для лопаты и т.д.

Для более комфортной работы с ручной лебедкой используются боковые стабилизаторы — они же являются колышками для палатки или тента.

Преимущества такой лебедки очевидны: она легкая (ее вес составляет около 2 кг), обладает компактными размерами — без проблем поместится в багажнике, мощная и надежная.

Помимо этого, данная лебедка не требует обслуживания, совместима с любыми типами рычагов и тросов.

С такими совокупными характеристиками найти в продаже подъемный механизм не так-то просто. А сделать ручную лебедку своими руками — очень легко.

Функции лебедки для авто

Самодельное устройство пригодится как для вытаскивания автомобиля из грязи или снега, так и для прочих хозяйственных нужд на даче или в мастерской.

При необходимости можно использовать ручную мини лебедку в качестве высокого джиперского домкрата. Эта функция особенно пригодится тем, кто любит ездить по бездорожью.

Идея самоделки, а также чертежи и фото, используемые в данном обзоре, принадлежат Владимиру Логинову.

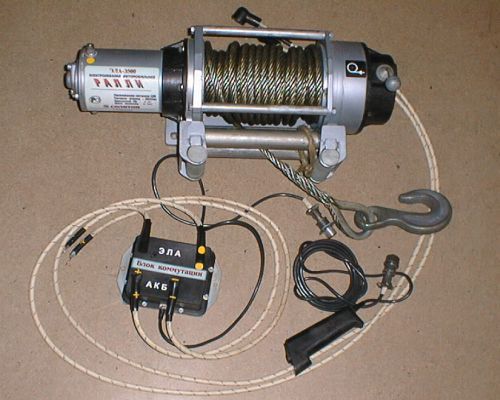

Электрическая

Это самый распространенный тип среди всех используемых. Подобную лебедку автомобильную, фото которой в качестве примера приведено ниже, устанавливают почти на всех внедорожниках, на которых преодолевают бездорожье.

Существует большое разнообразие их видов, отличающихся тяговым усилием и ценой. Наиболее распространенной является электрическая лебедка с горизонтальным расположением мотора. В этом случае в одной плоскости находятся электродвигатель, барабан с тросом и редуктор, чаще всего планетарный. Другим вариантом построения подобного механизма является вариант с вертикальным расположением мотора. Его преимуществом будет высокая скорость намотки, но таким устройствам свойственна высокая цена. Их обычно используют спортсмены.

Лебёдка из автомобильного стартера

Лебёдка электрическая 12V своими руками изготавливается из старых деталей от автомобиля, металлического профиля и питается от аккумулятора. В качестве электропривода применяется автомобильный стартер на 12V.

Потребуются такие основные материалы:

• провода;
• трос (стальной или полимерный);
• шестерни;
• барабан;
• стартер;
• редуктор;
• профильные трубы и лист стали.

Лебёдка из стартера своими руками собирается в следующей последовательности:

1. Изготовление каркаса из профиля и листовой стали. Каркас должен быть сварным.
2. Установка барабана в посадочные места. Барабан крепится болтовыми соединениями.
3. Подключение стартера к редуктору посредством переходников.
4. Проверка совпадения зубьев первичного вала с шестерней. Детали должны соединяться свободно. В противном случае нужно заменить вал или шестерёнку.
5. Установка шестерёнки на цилиндр.
6. Подключение электропроводки.

Это не высокомощная лебёдка, своими руками из стартера сделать тяговой прибор для высоких нагрузок не выйдет, что обусловлено сравнительно невысокой мощностью привода. Но, если заменить стартер на более мощный электродвигатель, можно сделать агрегат для перемещения тяжёлых грузов.

Вывод

Если вы часто выезжаете на тяжелое бездорожье и имеете подготовленный внедорожник или квадроцикл, то стоит задуматься над установкой электрической лебедки. Но если вам нужна просто «спасительная соломинка» то ручная лебедка в багажнике подойдет как нельзя лучше. Даже если у вас уже установлена мощная электрическая лебедка, то все равно не стоит пренебрегать ручной. Мало ли выйдет из строя электрика автомобиля, сама лебедка или просто разрядится аккумулятор.
