Лада гранта рулевая рейка устройство и регулировка

Регулировка рулевой рейки

Узел стучит по разным причинам. На самом деле это настоящая болезнь механизма управления, доставшаяся по наследству от Лады Калины, т. к. узлы идентичны на этих автомобилях. Отрегулировать рейку можно своими руками.

Для этого понадобится минимум инструмента:

• ключ для калибровки рулевой рейки;
• торцевые головки на 10 и 13;
• фигурная отвёртка.

Для подтяжки рейки можно воспользоваться двумя способами. Первый подразумевает использование специального ключа, который можно просунуть в зазор арки с левой стороны. Второй способ более трудоемкий и подходит в том случае, если нет возможности просовывать руку в зазор. Для этого понадобится демонтировать АКБ и его площадку, только так можно добраться до гайки для подтягивания редуктора. С первым способом всё просто, поэтому лучше рассмотреть второй вариант.

Для этого нужно отсоединить клеммы аккумулятора и снять его, после чего демонтировать площадку под ним. Теперь можно добраться до гайки, расположенной на внутренней стороне корпуса редуктора. Ключ для подтяжки можно купить комбинированный, с одной стороны – для подтяжки рейки, с другой – для натяжения ремня ГРМ.

Для подтягивания гайку нужно поворачивать по часовой стрелке.

Как отрегулировать рейку?

Регулировка рулевой рейки подразумевает выставление правильного зазора в зубчатом соединении. Рекомендуем упорную гайку сменить на новый аналог. Реечный узел требуется выставить в «нулевое» положение, что соответствует прямолинейному курсу автомобиля. Регулировку осуществляем, применив индикаторный механизм часового вида.

Вращаем шестерню-вал и одновременно производим замер показаний специального индикатора. Когда значение составляет 0,05 мм, тогда заворачиваем корректирующую гайку на аналогичную величину. По завершении регулировочных манипуляций проверяем механизм на предмет присутствия легкости вращения и плавности перемещения рейки в трубе.

Теперь спокойно монтируем собранный узел на автомобиль LADA Granta. По завершении установки на обездвиженном автомобиле вращаем несколько раз руль, проверяя плавность вращения и перемещения элементов. Убедиться в отсутствии стуков возможно только во время ездового процесса по неровностям. Рулевая рейка в порядке.

Как отрегулировать рейку?

Регулировка рулевой рейки подразумевает выставление правильного зазора в зубчатом соединении. Рекомендуем упорную гайку сменить на новый аналог. Реечный узел требуется выставить в «нулевое» положение, что соответствует прямолинейному курсу автомобиля. Регулировку осуществляем, применив индикаторный механизм часового вида.

Вращаем шестерню-вал и одновременно производим замер показаний специального индикатора. Когда значение составляет 0,05 мм, тогда заворачиваем корректирующую гайку на аналогичную величину. По завершении регулировочных манипуляций проверяем механизм на предмет присутствия легкости вращения и плавности перемещения рейки в трубе.

Теперь спокойно монтируем собранный узел на автомобиль LADA Granta. По завершении установки на обездвиженном автомобиле вращаем несколько раз руль, проверяя плавность вращения и перемещения элементов. Убедиться в отсутствии стуков возможно только во время ездового процесса по неровностям. Рулевая рейка в порядке.

Как отрегулировать рейку?

Регулировка рулевой рейки подразумевает выставление правильного зазора в зубчатом соединении. Рекомендуем упорную гайку сменить на новый аналог. Реечный узел требуется выставить в «нулевое» положение, что соответствует прямолинейному курсу автомобиля. Регулировку осуществляем, применив индикаторный механизм часового вида. Вращаем шестерню-вал и одновременно производим замер показаний специального индикатора. Когда значение составляет 0,05 мм, тогда заворачиваем корректирующую гайку на аналогичную величину. По завершении регулировочных манипуляций проверяем механизм на предмет присутствия легкости вращения и плавности перемещения рейки в трубе. Убедившись, что регулировка рулевой рейки прошла корректно, одноименную гайку фиксируем в заданном положении путем кернения специальным пробойником.

Теперь спокойно монтируем собранный узел на автомобиль LADA Granta. По завершении установки на обездвиженном автомобиле вращаем несколько раз руль, проверяя плавность вращения и перемещения элементов. Убедиться в отсутствии стуков возможно только во время ездового процесса по неровностям. Рулевая рейка в порядке.

Реечный механизм

Если затронуть рулевой механизм, имеющий место на Лада Гранта, то необходимо заметить его конструктивные аспекты и характеристики.

1. Рулевой колонке доступна возможность регулировать угол наклона. Сам руль наделен способностью к блокировке благодаря присутствию специального анти — поворотного устройства, которое в конструктивном плане связано с замком зажигания.
2. Реечный механизм рулевого узла позволяет изменять соотношение передаточных чисел на разных режимах функционирования.
3. В качестве усилителя в систему интегрирован механизм на электрическом принципе действия.
4. Электрический усилитель оборудован блоком, посредством которого осуществляется самодиагностика всего узла и при обнаружении отклонения от нормы исключает непосредственно усилитель из общего функционала системы.

Принцип реализации схемы рулевого узла достаточно несложен. Механизм, располагающий парой шестерня рулевая рейка, зафиксирован в моторном отсеке с помощью резиновых опор на специально сконструированном щитке. Надежность такого крепежа обеспечивается за счет прикрепленных к кузову болтов. Возможность передачи вращающего усилия колесам осуществляется посредством пары рулевых тяг, которые входят в соединение с рычагами поворотного типа, зафиксированными на корпусах амортизационных стоек Лада Гранта.

Взаимодействие зубчатой пары регулируется с помощью зазора, величина которого выставляется в заводских условиях производителя. Точность зацепления контролируется и корректируется посредством пружинного упора, прижимающего рейку к шестерне.

Обозначенная величина зазора при штатных условиях достигает 0,1 мм. При эксплуатации зазор изменяется из-за постепенного износа отдельных элементов рулевого узла. Это может фигурировать в числе главных причин, порождающих возникновение обозначенного ранее стука

Также не обойдем вниманием другие факторы, способные повлечь этот раздражающий владельца Лада Гранта стук, а именно:

• ослаблен крепеж самой рейки к кузовным элементам;
• появление люфта в шаровых шарнирах тяг или наконечников рулевого узла;
• износ или повреждения на зубьях шестеренной передачи рулевого вала.

В первом случае нужно знать, как подтянуть рулевую рейку, а также как осуществить замену.

Регулировка рейки

Перед тем как устанавливать рейку с тягами обратно, необходимо выполнить выставление зазоров зубчатого соединения. Учитывайте, что упорную гайку лучше сразу заменить на новую. Выставляют рейку в среднее положение, так, как если бы колеса стояли прямо. Для регулировки используют специальный индикаторный механизм часового типа. Начинаем вращение шестерни-вала и замеряем показания индикатора.

Если значение 0,05 мм, то следует завернуть регулировочную гайку на такую же величину. После того как регулировка рулевой рейки будет завершена, проверяют легкость и равномерность перемещения по всей длине хода рейки. При условии, что все сделано точно, следует зафиксировать положение регулировочной гайки, проведя специальное кернение пробойником. Когда выполнены все работы, можно приступать к обратной установке рулевого механизма на Лада Гранта.

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес. Пишите:

Замена рулевой рейки на Гранте займет не менее получаса, поскольку чтобы снять рулевую рейку нужно будет снять рулевые наконечники (со специальным съемником это будет проще сделать), открутить рулевую колонку от рейки и наконец болты крепления рейки к кузову Lada Granta. Так как из подкапота к рулевой рейки Гранты будет тяжело подобраться, тем более вытягивать, такая процедура требует наличие смотровой ямы.

Приемы диагностирования, ремонтных мероприятий и обратной сборки

Появился стук и устранение его невозможно без предварительного диагностирования. Перед самим определением причины, побуждающей стук, следует прибегнуть к разборке рейки и последующему диагностированию всех ее внутренних элементов на предмет присутствия износа и повреждений.

1. Рейку помещаем в тисках, побеспокоившись об установке прокладок из нежесткого материала.
2. Откручиваем гайку, которой зафиксирован картер механизма.
3. Снимаем трубу картера и извлекаем фиксаторы, которыми закрепляются втулки трубы, после чего выполняем демонтаж непосредственно втулок.
4. Выкручиваем гайку, которая обеспечивает возможность регулировки. Здесь подойдет указанный ранее специальный ключ, наделенный особыми гранями, позволяющими эффективно производить манипуляцию.
5. Переходим к извлечению пружины реечного упора, затем уплотняющего кольца и впоследствии упора рейки.
6. Теперь можем демонтировать картерную крышку.
7. Сняв сепаратор подшипника и кольцо, вынимаем из трубы рейку.
8. Демонтируем второй важный компонент пары — вал-шестерню рулевого узла.

После завершения разборочного мероприятия приступаем к диагностированию подшипников и уплотняющих колец LADA Granta. Выполнив добротную очистку, оцениваем степень износа на зубчатых секторах, а также реечной поверхности и валу. Именно в этом узле механизма может таиться главенствующая причина стука.

Во время сборки узла смазываем подходящим компаундом весь перечень ответственных соединений. Не экономим на смазке, поскольку ее недостача сможет в дальнейшем спровоцировать преждевременный износ ответственных компонентов реечного узла LADA Granta. Это в свою очередь неизбежно вызовет нарушение регламентного зазора, и, как результат – стук. Данный момент может объяснить досадную ситуацию, когда недавно смонтированная рулевая рейка беспокоит раздражительным стуком.

Исправлен стук и устранение его не заняло много времени. Рулевой механизм собираем по обратному алгоритму. Чтобы корректно и оперативно установить подшипники, подбираем подходящие оправки. Когда узел окончательно собран, прибегаем к обязательной регулировке, ведь некорректный зазор безальтернативно приведет к возникновению стуков.

Лирическое отступление

Suzuki Grand Vitara 2.4 механика, цвет ZMA Logbook Замена сальника рулевой рейки, без снятия рейки. И не только Часть-1

В Ладе Калине рулевая рейка стук не проявляет никогда, если речь идёт о новом авто. Что верно и для периода обкатки. Допустим, в вашем случае это не выполнено. Тогда, не пытайтесь что-либо чинить, а сразу отправляйтесь к дилеру. Согласно отзывам, рассматриваемый дефект является гарантийным, а большинство автодилеров поступают так: узел рулевой рейки заменяется новым.

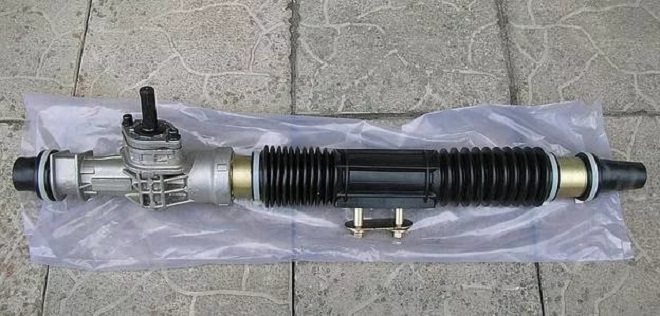

Так выглядит заменяемый узел, рейка в сборе

Здесь есть своя логика. На заводе регулировку производят правильно (это верно в 99,9% случаев). Если дефект проявился, дилер меняет узел в сборе, не рассчитывая на то, что проблему решит регулировка. Владельцу на это надеяться не нужно тоже. Выбор за вами.

Регулировка

Итак, ситуация складывается таким образом, что подтяжка рулевой рейки все же может дать положительный результат. Потому требуется узнать, как подтянуть узел и что для этого потребуется.

Отрегулировать рейку можно через днище автомобиля, сняв защиту двигателя, либо через верх. Во втором случае работу придется выполнять на ощупь. Так что решайте сами, как вам будет удобнее.

1. Чтобы отрегулировать рулевую рейку, вам необходимо будет подтянуть регулировочный винт. Отыскать его вы сможете в рулевом механизме. Если быть конкретнее, то в торцевой крышке.
2. Оптимально иметь в распоряжении эстакаду или яму в гараже. Если же подобных условий нет, можно обойтись поднятием машины с помощью домкрата. Только в этой ситуации потребуется обязательно дополнительно зафиксировать автомобиль, дабы избежать его соскальзывания с домкрата и вероятных последствий.
3. Прежде чем поднимать кузов с помощью домкрата, обязательно выставите прямо передние колеса.
4. Замерить люфт можно с помощью люфтметра. Причем они бывают старинные или же электронные. Последние более актуальны и удобны в использовании, но некоторым выбирать не приходится. Что найдете, тем и будете пользоваться.
5. Согласно действующим нормам и стандартам, для ВАЗ 2109 люфт рулевого колеса не должен превышать 10 градусов.
6. Найдите регулировочный винт и начинайте постепенно его подтягивать. Операция проводится медленно. Периодически проверяйте ход руля, наличие люфта или стука в рулевой колонке.
7. Для регулировки используйте специальный ключ. Он доступен в любом магазине автозапчастей.
8. Ключ вставляется в регулировочный винт и проворачивается против движения часовой стрелки. Прокрутив немного, проверьте результат.
9. Процедура может затянуться. Все равно не торопитесь.
10. Когда почувствовали, что регулировка дошла до нужного уровня, выполните пробный заезд на своем автомобиле, почувствуйте, как двигается руль, исчез ли стук, люфт, насколько туго вращается рулевое колесо.
11. Если руль стал слишком тугим, придется немного ослабить натяжение регулировочного винта.

Специальный ключик

При отсутствии положительного результата после проведенной регулировки, вам придется устранять люфт и стук методом демонтажа, ремонта или полной замены узла. Тут уж решайте сами.

Полагаться исключительно на корректировку рейки как лекарство от всех ее болезней не стоит. Но и торопиться с выводами о необходимости замены рейки также не стоит. Попробуйте отрегулировать, а там уже действуйте по ситуации.

Приемы диагностирования, ремонтных мероприятий и обратной сборки

Появился стук и устранение его невозможно без предварительного диагностирования. Перед самим определением причины, побуждающей стук, следует прибегнуть к разборке рейки и последующему диагностированию всех ее внутренних элементов на предмет присутствия износа и повреждений.

Процедуру разборки осуществляют, следуя таковой очередности действий.

1. Рейку помещаем в тисках, побеспокоившись об установке прокладок из нежесткого материала.
2. Откручиваем гайку, которой зафиксирован картер механизма.
3. Снимаем трубу картера и извлекаем фиксаторы, которыми закрепляются втулки трубы, после чего выполняем демонтаж непосредственно втулок.
4. Выкручиваем гайку, которая обеспечивает возможность регулировки. Здесь подойдет указанный ранее специальный ключ, наделенный особыми гранями, позволяющими эффективно производить манипуляцию.
5. Переходим к извлечению пружины реечного упора, затем уплотняющего кольца и впоследствии упора рейки.
6. Теперь можем демонтировать картерную крышку.
7. Сняв сепаратор подшипника и кольцо, вынимаем из трубы рейку.
8. Демонтируем второй важный компонент пары — вал-шестерню рулевого узла.

После завершения разборочного мероприятия приступаем к диагностированию подшипников и уплотняющих колец LADA Granta. Выполнив добротную очистку, оцениваем степень износа на зубчатых секторах, а также реечной поверхности и валу. Именно в этом узле механизма может таиться главенствующая причина стука. Если детали своим состояние намекают на необходимость замены, то выполняем ее. А может, придется обойтись без замены, в таком случае нужно знать, как подтянуть рулевую рейку.

Во время сборки узла смазываем подходящим компаундом весь перечень ответственных соединений. Не экономим на смазке, поскольку ее недостача сможет в дальнейшем спровоцировать преждевременный износ ответственных компонентов реечного узла LADA Granta. Это в свою очередь неизбежно вызовет нарушение регламентного зазора, и, как результат – стук. Данный момент может объяснить досадную ситуацию, когда недавно смонтированная рулевая рейка беспокоит раздражительным стуком.

Исправлен стук и устранение его не заняло много времени. Рулевой механизм собираем по обратному алгоритму. Чтобы корректно и оперативно установить подшипники, подбираем подходящие оправки. Когда узел окончательно собран, прибегаем к обязательной регулировке, ведь некорректный зазор безальтернативно приведет к возникновению стуков.

Тюнинг руля на Ладе Гранта

Вариантов модернизации рулевого колеса на Ладе Гранта немного. Самый популярный из них – это установка спортивного варианта. Такой руль не только сделает интерьер более привлекательным, но и повысит комфорт управления, особенно если будет подобран грамотно. Мультируль установить можно, но только если комплектация максимальная, в остальных случаях с его помощью нечем будет управлять.

Спортивный вариант должен быть травмобезопасным, т. е. при ДТП он должен деформироваться без нанесения повреждений водителю. Из недостатков можно отметить, что при наличии подушки безопасности в стандартном руле, спортивный ее не имеет. Также можно доработать руль, установив оплетку. Более продвинутые устанавливают под нее нить подогрева.

Для установки спортивного рулевого колеса понадобится провести следующие операции.

1. Выровнять прямо передние колёса (можно проехать немного вперёд и обратно, чтобы траектория движения была прямолинейная).
2. Отсоединить клеммы аккумулятора обесточив бортовую сеть автомобиля.
3. Модуль управления подушкой безопасности нужно отключить (если комплектация Гранты оснащена ей). Если не произвести отключение во время демонтажа заводского руля, она может выстрелить.
4. Демонтировать руль и установить на адаптер звуковой сигнал. Проводка должна быть сохранена в адаптере, для этого следует внимательно осмотреть все контакты.
5. Подсоединить адаптер к валу, но не фиксировать его гайкой.
6. На адаптер устанавливается спортивный руль и закрепляется специальными винтами.

Выбрасывать или продавать заводское изделие нельзя, спортивный вариант вызовет вопросы при прохождении техосмотра.

Неисправности рулевого механизма и их устранение

Рулевой механизм Лады Гранты достаточно надёжен и проблемы владельцу доставляет нечасто. Однако это не значит, что неполадки вовсе не встречаются. Проблемы есть. И нужно знать, как их устранять.

Устранение

Как и тормозную систему, работу двигателя и другие важные узлы и агрегаты, рулевое управление необходимо периодически осматривать на предмет неисправностей. Если признаков нет, осмотру подлежат защитные пыльники и другие, более мелкие детали конструкции. Рулевая рейка Лады Гранты является ключевым механизмом управления. Именно благодаря этому осуществляется управление автомобилем за счёт поворотов колеса.

Также к неисправностям рулевой рейки можно отнести следующие симптомы.

1. Руль туго вращается (дополняется небольшим свистом).
2. Тугое вращение прекращается при повышении скорости.
3. При прямом руле отсутствует усиление.
4. Рулевое колесо при повороте не поворачивает должным образом колёса спереди (машину начинает бросать влево/вправо на ходу).
5. Вибрация, биение, скрежет руль начинает дребезжать.
6. Руль не возвращается в начальное положение.
7. Рулевое колесо вращается самопроизвольно.

Причин неисправностей рулевой рейки много. Но эти встречаются чаще всего. Если возникает хотя бы один из них, Лада Гранта должна отправиться на ремонт в ближайшее время.

Для начинающих автомобилистов это может показаться слишком сложной процедурой. Но на деле всё проще. Алгоритм действий таков.

1. Отсоединить АКБ, ослабить болты передних колёс, вывесить перёд на домкратах и снять колёса.
2. В салоне автомобиля нужно открутить болт, с помощью которого клемма рулевого механизма соединяется с промежуточным валом. При этом рулевое колесо должно находиться в прямолинейном положении (колёса строго прямо).
3. Отсоединить тяги от поворотных рычагов.
4. Через зазоры в арках колёс открутить гайки крепления рулевого механизма.
5. Демонтировать хомут и снять рулевой механизм в сборе.
6. Далее снимаются все пыльники и их крепления.

Теперь можно устанавливать новую рулевую рейку (если не использовался ремкомплект для ремонта). Собирается узел в обратной последовательности. Положение рейки следует отрегулировать так, чтобы метки на картере совпали с метками на защитном пыльнике. Последняя операция при замене узла – это регулировка развал схождения передних колёс.

В большинстве случаев причиной поломки рейки является игнорирование автомобилистами осмотра автомобиля на предмет наличия неисправностей. Тщательная диагностика всех узлов и агрегатов проводится минимум раз в год.

2Подтягиваем рулевую рейку

Чаще всего, в современных автомобилях  установлены рейки гидравлического типа, потому как этот тип детали точно и быстро передает поворот руля, даже если скорость достаточно высокая.

Рулевая рейка приходит в негодость не быстро, но постоянная езда по неровным дорогам с ямами и выбоинами – это прямой путь к поломке рассматриваемой детали. Помимо всего прочего, лежачие полицейский, которые лажат сплошь и рядом на неровных дорогах, тоже становятся причинами поломки такой детали. Не стоит забывать и о пыли, которая негативно сказывается на работе рулевой рейки.

Не нужно сразу думать, что стук в рулевой рейке станет причиной появлении необходимости ее замены, также в этой проблеме сможет помочь ее подтягивание. Несмотря на то, что такой способ ремонта  не всегда является максимально эффективным, но часто именно подтягивание рулевой рейки становится решением подобной проблемы.

Регулировочные процессы не являются в данном случае чем-то сложным, поэтому с такой задачей без проблем может справиться каждый, кто хоть раз сидел за рулем и хотя бы имеет примерное понятие, где и что  машине находится.

Для того чтобы подтянуть рулевую рейку, вам понадобится:

• напарник
• ключ
• автомобильная яма
• прибор для определения зазора

Последовательность действий следующая:

• Автомобиль должен стоят на ручнике, чтобы ни при каких условиях он никуда не покатился
• Колеса транспортного средства должны стоят по прямой
• Люфтометром нужно будет определить зазор.

• Берем винт регулировочного типа (найти его можно будет при помощи изучения автомобильного паспорта, потому как в каждом транспортном средстве этот винт может находиться в разных местах).
• Процесс подтяжки должен осуществляться в умеренном режиме, торопиться никуда не нужно. После каждого оборота в обязательном порядке нужно проверять движение рулевого колеса и его ход.
• Если вы считаете, что подтянули рулевую рейку, как положено, нужно проверить это путем ходовых испытаний.
• Случилось так, что ведущие колеса «идут» с натяжкой – тогда рейку в обязательном порядке нужно будет немного попустить.
• Нужно понимать, что подтяжка такой детали как рулевая рейка не всегда полностью убирает стук в руле, но нередко, ситуацию все-таки удается спасти. Никто не говорит о том, что проблема исчезнет навсегда, но временно вы сможете избавиться от стука и такого ненужного люфта.

Водитель транспортного средства должен иметь в виду, что через некоторое время после подтяжки рулевой рейки, она все равно «расхлябается» и может даже полностью дать сбой, так что обращение на СТО является обязательным, причем, чем быстрее, тем лучше.

Давайте рассмотрим еще одну подробную инструкцию подтягивания рулевой рейки в автомобиле:

• Поднимаем авто на эстакаду (можно просто поставить на яму). Нужно понимать, что данный процесс осуществляется из под машины.
• Находим регулировочную гайку, главным предназначением которой и является подтяжка рулевой рейки. Если не знаете, где именно она находится, прочитайте инструкцию (паспорт к вашему автомобилю).
• Если в вашем авто нет такой гайки (а в некоторых моделях такое быть может), тогда свои руками справится с проблемой не получится. Единственный выход в такой ситуации  обращаться за помощью к профессионалам на СТО.

• Когда вы найдете на днище авто такую гайку, пришло время подобрать ключ, чтобы ее затянуть.
• Не стоит забывать, что в некоторых случаях на гайках надеты колпачки защитного типа, который нужно будет снять перед тем, как подтягивать гайку.

Теперь, когда ключ подобран, приступаем к непосредственному затягиванию гайки. Перестараться в этом случае тоже нельзя, потому как руль попросту перестанет крутиться.

Регулировка рейки

Перед тем как устанавливать рейку с тягами обратно, необходимо выполнить выставление зазоров зубчатого соединения. Учитывайте, что упорную гайку лучше сразу заменить на новую. Выставляют рейку в среднее положение, так, как если бы колеса стояли прямо. Для регулировки используют специальный индикаторный механизм часового типа. Начинаем вращение шестерни-вала и замеряем показания индикатора.

Если значение 0,05 мм, то следует завернуть регулировочную гайку на такую же величину. После того как регулировка рулевой рейки будет завершена, проверяют легкость и равномерность перемещения по всей длине хода рейки. При условии, что все сделано точно, следует зафиксировать положение регулировочной гайки, проведя специальное кернение пробойником. Когда выполнены все работы, можно приступать к обратной установке рулевого механизма на Лада Гранта. После того как механизм был установлен обратно на машину, следует еще до начала движения на стоящем автомобиле прокрутить рулевое колесо, проверяя равномерность вращения. Проверку, которая выявит, что отсутствует стук, можно будет произвести только в движении по неровной дороге.

Неисправности рулевого управления, как правило, возникают из-за недостаточно частого профилактического осмотра. Если владелец прозевал появление незначительных подтеков в рулевом механизме, потери целостности защитных чехлов, то вероятность того, что в скором времени в нем появится стук, достаточно велика

Поэтому важно проводить ежегодную диагностику

1Подробности и нюансы процесса

Для тех, кто не в курсе или же просто для напоминания – рейка рулевого типа является одной из частей колесной системы, и соединены между собой эти детали шаровыми наконечниками. Если ваш автомобиль отечественного производства, то, скорее всего, на нем установлена механическая рейка, а вот гидравлические детали чаще всего стоят на иномарках, но и здесь, порой, встречаются исключения.

Здесь же отметим, что совсем не важно, какой у вас автомобиль, потому как со временем, в любом случае, деталь выйдет из строя и будет требовать замены или же ее подтяжки. Рулевая рейка – это такая деталь, которая на себя берет нагрузку во время заезда в ямы или при ударах, а по нашим дорогам без этого просто не обойтись, как бы аккуратно водитель не ездил и не старался избегать ударов и ям

Итог следующий – поздно или рано владельцу придется менять сей узел при любом раскладе.

Для того чтобы понять, что такой узел нуждается в ремонте, необходимо произвести технический осмотр всей ходовой части. Если вы не разбираетесь в этом вопросе, тогда вам нужно будет обратиться за помощью в ближайший автосервис.

Если для поворота руля водителю необходимо прикладывать дополнительные усилия, это первый признак того, что с рулевой рейкой не все в порядке и скорее всего, она требует ремонта. Помимо всего прочего, когда с рулевой рейкой какие-то сбои, водитель может услышать сильный стук в руле или же увидеть, что масло вытекло.

Рулевое управление Лады Гранта

Оно предназначено для того, чтобы управлять автомобилем во время движения. Конструктивно состоит из таких основных элементов:

• колёса;
• рулевая рейка;
• привод;
• механизм.

Работа механической части заключается в том, что водитель воздействует на руль, импульс через рулевой механизм и рейку передаёт усилие на передние колёса через рычаги, автомобиль поворачивает в нужную сторону. Характерная особенность руля легкового автомобиля – в его меньшем диаметре (по сравнению с грузовиком). Различается и конструкция механизма. Рулевое управление Лады Гранты дополняется электроусилителем. Руль может регулироваться по высоте. По вылету, к сожалению, настройки нет.

Рулевой механизм Лады Гранты реечного типа, самый простой и недорогой вариант.

Привод механический, конструктивно состоит из рычагов, тяг и шарниров. Для более эффективного и удобного управления Лада Гранта оснащается электрическим усилителем. Это сложный механизм, обеспечивающий усилие благодаря использованию электроэнергии. Электроусилитель, или просто ЭУР, применяется для улучшения динамических характеристик, управляемости. И, по некоторым данным, позволяет сэкономить топливо за счёт повышения маневренности автомобиля.

Регулировка рейки

Перед тем как устанавливать рейку с тягами обратно, необходимо выполнить выставление зазоров зубчатого соединения. Учитывайте, что упорную гайку лучше сразу заменить на новую. Выставляют рейку в среднее положение, так, как если бы колеса стояли прямо. Для регулировки используют специальный индикаторный механизм часового типа. Начинаем вращение шестерни-вала и замеряем показания индикатора.

Если значение 0,05 мм, то следует завернуть регулировочную гайку на такую же величину. После того как регулировка рулевой рейки будет завершена, проверяют легкость и равномерность перемещения по всей длине хода рейки. При условии, что все сделано точно, следует зафиксировать положение регулировочной гайки, проведя специальное кернение пробойником. Когда выполнены все работы, можно приступать к обратной установке рулевого механизма на Лада Гранта. После того как механизм был установлен обратно на машину, следует еще до начала движения на стоящем автомобиле прокрутить рулевое колесо, проверяя равномерность вращения. Проверку, которая выявит, что отсутствует стук, можно будет произвести только в движении по неровной дороге.
