Как заменить рулевую рейку на ваз 2114/2115

Как подтянуть или заменить рулевую рейку ВАЗ-2115

Водители, которые хоть немного разбираются в строении автомобиля, прекрасно понимают, что передача усилия на колеса происходит при помощи косозубой и прямозубой шестеренок. Они, в свою очередь, взаимодействуют с зубчатой рейкой. Благодаря использованию прижимных пружин в рейке устанавливается люфт. Если во время езды по неровностям слышен стук, это свидетельствует о том, что настало время произвести наладку рейки.

Многие водители считают, что рулевая рейка ВАЗ-2115 не поддается ремонту. В этом и состоит основная ошибка. Дело в том, что рулевую рейку всегда можно подтянуть. Благодаря этому действию обеспечивается безопасное управление автомобилем и избавление от всех люфтов. Тем не менее подобная регулировка должна проводиться качественно, поскольку в противном случае она может привести к потере автомобилем управляемости. Зачастую причиной этого является перетяжка регулировочного винта.

Почему стучит рулевая рейка на ваз 2109?

есть в ней узел регулировки попробуй отрегулироватьесли не поможет-,тогда замена опорной втулки

новая рейка тоже стучит, может она тоже не отрегулирована? как регулировать?

ключ специальный восьмигранный им подтягивается регулировочная гайка упора рейки расположена снизу рейки не видна.поэтому приходится работать на ощупь

при регулировке покачивать руль и когда стук пропадет-прекратить подтяжку

Спасибо. еще такой вопрос, у моего отца 99, недавно зашелестела коробка, шелест становился все больше и больше,а теперь у нее скоростя с хрустом включаются и заведенный автомобиль на нейтрали дергается вперед, что с ней.

вскрывать нужно и смотреть,дистанционно диагноз глупо ставить

подобный дефект-хруст при включении и дерганье на нейтрали характерны для коробок,которые работают без масло то есть шестерни на вторичном валу приклинивают на нём ,отсюда и попытка вала провернуться

вскрывать нужно и смотреть,дистанционно диагноз глупо ставить

подобный дефект-хруст при включении и дерганье на нейтрали характерны для коробок,которые работают без масло то есть шестерни на вторичном валу приклинивают на нём ,отсюда и попытка вала провернуться

масло проверили в первую очередь как только зашелестела, коробка с щупом, уровень норм. может подшипники рассыпались?

если бы подш рассыпались,то она бы в движении громыхала невыносимо не тяните-разбирайте

Спасибо! завтра начнем трести.

Это только экспериментально. Тянешь — катаешься. Если закусывает и руль после поворота обратно не возвращается — отпускаешь немного. Снова катаешься. Если выработка большая, подтяжка уже не поможет. Либо будет стучать — либо закусывать, особенно в крайних положениях.

Кстати рулевые наконечникик менял? Могут и они стучать, а вовсе не рейка. Раз говоришь что новая рейка также стучит — то очень вероятно что они.

Подергай за рулевую тягу вверх-вниз — люфт и стук есть?

нормальная не должна стучать.

Зачем подтягивать рейку на ВАЗ-2114

Диагностика рулевой рейки и рулевого механизма

Перед тем как на ВАЗ-2114 подтянуть рулевую рейку, стоит рассмотреть предпосылки, которые подскажут, что пришло время заняться её ремонтом или подтяжкой.

В принципе, АвтоВАЗ гарантирует достаточно длительное время эксплуатации рулевого механизма, а именно десять лет. Однако надо понимать, что речь идёт об идеальных условиях эксплуатации. Это предполагает ровные асфальтовые дороги, постоянное наличие качественной смазки в картере рейки и щадящий стиль вождения.

В обычных условиях эксплуатации этот срок практически недостижим

Неважные дороги, неважное качество запчастей и зачастую жёсткий режим эксплуатации автомобиля приводят к тому, что механизм даёт о себе знать гораздо раньше

Первые симптомы неисправности рулевого механизма на ВАЗ-2114

Первые симптомы неисправности рейки или необходимости подтяжки понятны:

1. Стук под капотом в районе моторного щитка, особенно при проезде неровностей.

На ВАЗ-2114 стук при проезде неровных участков дороги может возникнут из-за ослабшей гайки на болту, который сжимает хомут кардана

В этом случае, скорее всего, подтяжкой уже ситуацию не исправить, тем не менее делать выводы рано, можно попробовать её отрегулировать. Сделать это можно двумя способами — как на автомобиле, так и при снятой рейке.

Полная разборка рулевой рейки и замена ремкомплекта

Во втором случае регулировка производится уже после замены ремкомплекта и полного ремонта механизма. Мы же постараемся обойтись малой кровью и просто отрегулировать зазор в зацеплении шестерня-зубчатая рейка, тем самым ликвидировав люфты и стуки.

В первую очередь — это люфт.

В принципе, АвтоВАЗ гарантирует достаточно длительное время эксплуатации рулевого механизма, а именно десять лет. Однако надо понимать, что речь идёт об идеальных условиях эксплуатации. Это предполагает ровные асфальтовые дороги, постоянное наличие качественной смазки в картере рейки и щадящий стиль вождения.

В обычных условиях эксплуатации этот срок практически недостижим

Неважные дороги, неважное качество запчастей и зачастую жёсткий режим эксплуатации автомобиля приводят к тому, что механизм даёт о себе знать гораздо раньше

Далее до упора запрессовываются шестерня и подшипник (вал с корпусом зажимается в тисках). После этого вставляется упор, пружина и гайка. Дырка в последней закрывается пластилином. Резиновое кольцо из ремкомплекта устанавливается со стороны вала и закручивается еще одной гайкой. Затем надеваются крышка и контршайба.

После устанавливаются «усы» рейки. С хорошим усилием затягивается и подгибается стопорная пластина. Далее устанавливаются резиновые заглушки. Сюда должна упираться левая часть чехла.

Все, наш комплект находится в сборе. Теперь рулевая рейка (ВАЗ-2114 скоро будет готов к эксплуатации) устанавливается обратно в автомобиль. Монтируется деталь на штатное место, при этом вал должен попасть в кузовное отверстие. Затем надеваются хомуты и наживляются гайки с шайбами.

Ремонт рулевой колонки

Из-за постоянного трения в механизме рулевого управления происходит выработка элементов, что говорит о необходимости не только регулировки узла, но и возможного ремонта.

Как снять редуктор

Чтобы демонтировать рулевую колонку на «семёрке», понадобятся следующие инструменты:

• набор ключей;
• вороток;
• головки;
• съёмник рулевых тяг.

После подготовки всего необходимого выполняют следующие пошаговые действия:

1. Автомобиль устанавливают на подъёмник или смотровую яму.
2. Очищают пальцы рулевых тяг от загрязнений.

3. Отсоединяют тяги от сошки редуктора, для чего извлекают шплинты, откручивают гайки и съёмником выдавливают палец из сошки рулевого устройства.

4. Рулевая колонка с рулём соединяется при помощи промежуточного вала. Откручивают крепёж последнего от вала редуктора.

5. Крепление редуктора выполнено посредством трёх болтов к кузову. Отворачивают 3 гайки крепления, извлекают крепёж и демонтируют рулевой механизм с автомобиля. Чтобы узел было удобнее снимать, сошку лучше повернуть до упора в корпус колонки.

Видео: замена рулевой колонки на примере ВАЗ 2106

Как разобрать редуктор

Когда механизм снят с транспортного средства, можно приступать к его разборке.

Детали картера рулевого механизма: 1 — картер; 2 — сошка; 3 — нижняя крышка картера; 4 — регулировочные прокладки; 5 — наружное кольцо подшипника вала червяка; 6 — сепаратор с шариками; 7 — вал сошки; 8 — регулировочный винт; 9 — регулировочная пластина; 10 — стопорная шайба; 11 — вал червяка; 12 — верхняя крышка картера; 13 — уплотнительная прокладка; 14 — втулка вала сошки; 15 — сальник вала червяка; 16 — сальник вала сошки

Из инструментов нужно подготовить:

• стандартный набор ключей;
• головку на 30;
• съёмник сошки;
• тиски.

Работу проводят в следующем порядке:

1. Откручивают гайку сошки и съёмником спрессовывают тягу с вала.

2. Выкручивают пробку маслозаливного отверстия, сливают смазку из картера, после чего отворачивают регулировочную гайку и убирают стопорную шайбу.

3. Верхняя крышка крепится при помощи 4 болтов — откручивают их.

4. Выводят из зацепления вала сошки винт регулировки, затем демонтируют крышку.

5. Извлекают из редуктора вал тяги с роликом.

6. Откручивают крепёж крышки червячного механизма и демонтируют её вместе с регулировочными прокладками.

7. Молотком наносят лёгкие удары по валу червяка и выбивают его с подшипником из корпуса рулевой колонки. Торцевая поверхность червячного вала имеет специальные канавки для подшипника.

8. Извлекают сальник червячного вала путём его поддевания отвёрткой. Таким же образом вынимают уплотнитель вала сошки.

9. При помощи наставки выбивают наружную обойму второго подшипника.

После разборки рулевого редуктора, проводят его дефектовку. Все элементы предварительно очищают путём промывки в солярке. Каждую деталь внимательно осматривают на предмет повреждений, задиров, износа

Особое внимание уделяют трущимся поверхностям червячного вала и ролика. Вращение подшипников должно быть без заеданий

Повреждений, а также следов износа на наружных обоймах, сепараторах и шариках быть не должно. Сам корпус редуктора не должен иметь трещин. Все детали, которые имеют видимый износ, подлежат замене.

Сборка и установка редуктора

Когда проведена замена неисправных элементов, можно приступать к сборке узла. Детали, которые устанавливаются внутри картера, смазывают трансмиссионным маслом. Сборку выполняют в следующем порядке:

1. С помощью молотка и наставки или другого подходящего приспособления запрессовывают обойму внутреннего подшипника в корпус рулевого узла.

2. В обойму помещают сепаратор с шариками, а также червячный вал. На него насаживают сепаратор наружного подшипника и запрессовывают наружную обойму.

3. Монтируют крышку с прокладками и запрессовывают сальники червячного вала и сошки. На рабочие кромки манжет предварительно наносят небольшое количество смазки.
4. Помещают червячный вал в корпус механизма. При помощи регулировочных прокладок производят установку момента его вращение от 2 до 5 кгс*см.
5. Устанавливают вал короткой тяги.
6. В завершении работы в рулевую колонку заливают смазку и заворачивают пробку.

Установку узла на машину осуществляют в обратном порядке.

Как подтянуть рулевую рейку на десятке – пошаговая инструкция

Подобраться к узлу на «десятке» несложно, в отличие от Калины – здесь под капотом имеется достаточно пространства, чтобы подлезть ключом. Не забываем взять в другую руку фонарик, или поставить лампочку в подкапотное пространство:

С помощью ключа подцепить гайку снизу (обведено красным выше на картинке). Подтяжка на правой резьбе – против часовой стрелки, так как гайка затягивает узел снизу. Повернуть ключ на 1/4 оборота.

Проверить работоспособность рейки: стук прекратился – натяжение выставлено правильно. В противном случае подтянуть еще немного и проверить снова. Работа не займет много времени, так как подтянуть рулевую рейку – дело пяти минут. Сильно закручивать гайку (более чем на 1 оборот) нежелательно – это сделает руль «тугим» и спровоцирует износ детали и заклинивания. Как часто подтягивать рулевую рейку? В среднем, это – 10 000 км пробега. В зависимости от условий езды цифра может колебаться в ту или иную сторону

При езде по неровным дорогам уделять внимание узлу следует чаще. Стук и дребезжание даже после подтягивания говорят о неисправности узла, поэтому единственный правильный выход здесь – полная замена рейки

Когда менять рулевую рейку

Хотя первыми из строя выходят именно наконечники рулевых тяг, в дальнейшем неисправности возникают и в самом рулевом механизме

Чтобы понять, когда нужно менять рулевую рейку, следует обращать внимание на следующие признаки:

• руль стал крутиться с трудом;
• при повороте руля рейка «закусывает»;
• на руле ощущается сильный люфт;
• при езде по неровностям рулевая рейка стучит;

Для ремонта рулевой рейки ВАЗ 2113 2114 2115 своими руками потребуются такие инструменты:

• шестигранники;
• домкрат;
• специальный съемник для отсоединения тяг руля;
• проникающая жидкость, например, WD-40;
• набор ключей;
• смазка, в заводском исполнении это «ШРУС-4», но можно использовать и другой состав;
• ветошь.

Ремонт своими руками вполне обоснован экономически, поскольку цена замены рулевой рейки ВАЗ 2114, 2113 или 2115 в автосервисах в среднем составляет 1,2 тысячи рублей на 23.01.2019 года. А это половина стоимости самого устройства.

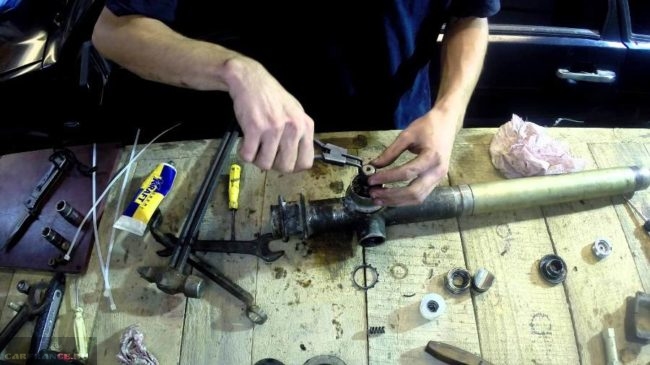

Переборка рулевой рейки

1. При помощи бокорезов или любого другого подходящего инструмента перекусываются пластиковые хомуты по бокам защитного кожуха.

После этого кожух легко снимается. Осматриваем его на наличие повреждений. Наличие надрывов или трещин недопустимо, так как через них попадает вода и пыль внутрь реечного механизма.

2. Боковые защитные колпаки крепятся также пластиковыми хомутами. После перекусывания хомута колпаки легко стаскиваются. Проводится их визуальный осмотр на наличие повреждений.

3. Не будет лишним проверить рулевую рейку на износ в паре шестерня-река. Для этого рукой придерживаем рейку в месте крепления тяг и пробуем проворачивать валик механизма влево-вправо. Наличие люфта может означать износ или неправильную регулировку в этом узле.

4. Для дальнейшей работы понадобится специализированный ключ для автомобилей ВАЗ. Он обычно продается в варианте приспособления двойного назначения: с одной стороны – восьмигранник для регулировки рейки или выкручивания регулировочного винта, с другой – для натяжения ролика ГРМ.

Если этого ключа нет, то можно воспользоваться любым подходящим восьмигранником.

Если регулировка рулевой рейки или ее разборка не проводилась, то провернуть регулировочный винт в первый раз достаточно сложно. В условиях завода-изготовителя после регулировки этот винт кернится.

5. После откручивания вынимаем уплотнительное и стопорное кольца, пружинку и упор. Упор – одна из двух точек опоры самой рейки в корпусе. Поэтому от его состояния напрямую зависит работоспособность всего механизма.

Рабочая поверхность должна быть гладкой, без задиров и прочих повреждений. Уплотнительное колечко также не должно иметь повреждений.

6. Чтобы дальше разобрать рулевую рейку, необходимо снять пыльник рулевого механизма. Он плотно посажен на корпусе, специальных креплений нет. Его так же осматриваем на наличие трещин или любых других повреждений.

7. Вынимаем стопорную шайбу. Отвинчиваем гайку подшипника. Для этого понадобится специальный восьмигранный ключ.

• Затем вынимаем уплотнительное кольцо и шайбу.
• Далее, нужно извлечь вал рулевого механизма. Он посажен не сильно плотно, поэтому хватает небольшого усилия.
• Проверяется состояние шарикового подшипника.
• Если подшипник изношен, его необходимо заменить. Он плотно посажен на вал.
• Старый можно сбить при помощи наставки или аккуратными ударами молотком по наружной обойме.
• Новый напрессовать через трубчатую наставку в тисках или на прессе.
• Забивать новый подшипник не рекомендуется, так как это негативно отразится на его ресурсе.

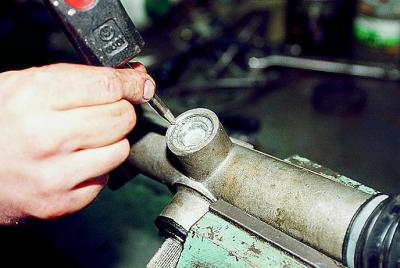

8. Вынимаем опорный игольчатый подшипник. Для этого отверткой или шилом аккуратно приподнимаем его и вытаскиваем из своего посадочного места. Если он также имеет признаки износа, закладываем в паз новый подшипник.

9. Вынимаем саму рейку. После разборки рулевого механизма и демонтажа упора она легко выходит из корпуса. Здесь ее нужно очистить от остатков старой смазки и внимательно осмотреть.

Зубья не должны иметь сколов и других повреждений. На самом валу рейки не должно быть задиров и участков, где происходило трение металла по металлу. При наличии подобных дефектов необходима замена рулевой рейки.

Существуют варианты со шлифовкой вала, но далеко не все автосервисы берутся за это. И экономическая целесообразность этой процедуры сомнительна.

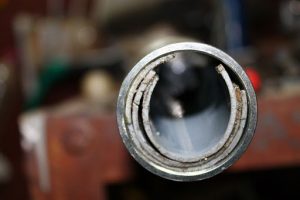

10. Демонтируется втулка. Для снятия нужно сначала сдвинуть ее с посадочного места. Подцепив ее плоской отверткой за край с одного из краев корпуса, нужно слегка надавить до отсоединения от посадочного паза.

После этого втулку можно аккуратно смять в корпусе и вытащить через отверстие для крепления тяг.

Втулка является одним из самых слабых мест в конструкции рулевой рейки. Пластиковый материал изнашивается интенсивнее металла, и появляются люфты.

11. Замена втулки рулевой рейки начинается с установки на новую втулку колец. После этого втулка просовывается через боковое отверстие в корпус до тех пор, пока не упирается в стопорный бортик.

Далее отверткой осторожно подворачивается втулка через отверстие для крепления тяг до установки в свое рабочее положение. Чаще всего рулевая рейка стучит именно по причине разбитой втулки

12. После разборки все элементы промываются в растворителе или любом другом жидкостном составе для промывки замасленных деталей.

При использовании ремкомплекта лучше заменить все элементы, а не отдельные детали. Сборка производится в обратном порядке.

Ремонт или замена?

Стук в руле – это только один из признаков поломки узла. Также при неисправной рейке на рулевом вале появляются подтеки, на местах длительных стоянок автомобиля остаются пятна рабочей жидкости. Точно определив, что проблема в этой детали, у автомобилистов возникает вопрос, покупать полностью новый механизм или попробовать отремонтировать его своими силами. Второй вариант стоит выбирать только в том случае, если не хватает финансов на приобретение нового узла.

Если сделан выбор в сторону ремонта, то детали на замену должны быть новые и, самое главное, с гарантией. Установку новых элементов можно провести своими руками или в автомобильной мастерской. Достав рейку, ее необходимо разобрать и определить, какие детали повреждены, а затем поменять их.

Подтяжка рейки со снятием

Сразу вооружитесь специализированным под «десятку» ключом для рулевой рейки, а также приготовьтесь к снятию тяг. Из инструментов захватите:

• Пассатижи;
• Монтажную лопатку;
• Накидной ключ на 19;
• Молоток;
• Плоскую отвертку;
• Набор головок — от 10 до 27.

Приступайте к работе:

1. Отверните внутри салона гайки, снимите крепежные болты нижнего карданного шарнира к валу шестерни рулевой рейки. Для этого потребуется головка на 13. Болт может проворачиваться, потому придерживайте его рожковым ключом.
2. В самом моторном отсеке снимите гайку верхнего крепления пыльника рейки.
3. Внизу автомобиля снимите еще две гайки, которые крепят пыльник рейки.
4. Демонтируйте пыльник.
5. Поднимите передок автомобиля, снимите передние колеса.

Если вы собираетесь снимать рулевую, но не демонтировать тяги, следуйте такой инструкции:

• Снимите с крепление тяги стопорную пластину, поддев ее отверткой. Затем выкрутите два болта, которые крепят тяги и рейку;
• Головкой на 13 демонтируйте гайки со скоб рулевого механизма, соединяющие со щитком передка;
• Сдвиньте рейку немного вперед, чтобы вывести от отверстия щитка вал-шестерню;
• Снимите вместе с тягами рейку.

Если хотите выполнить снятие с рулевыми тягами, от поворотного рычага амортизаторных стоек открутите наконечник тяг. Для этого придется выполнить такую работу:

• Снимите шплинт при помощи пассатижей;
• Накидным ключом на 19 открутите гайку крепления шарового пальца, но не до конца;
• Головкой на 17 ослабьте крепеж натяжного болта наконечника тяги;
• Теперь выпрессуйте шаровой палец. Для этого нужно вставить монтажную лопатку между поворотным рычагом и наконечником. Отжимайте наконечник от рычага, а по торцу поворотного рычага нанесите несколько ударов молотком;
• Полностью открутите гайку шарового пальца;
• Из отверстия рычага выведите шаровый палец;
• Отверткой разожмите паз наконечника рулевой тяги;
• Демонтируйте наконечник, придерживая ключом на 27 резьбовую регулировочную втулку. Посчитайте количество оборотов, чтобы во время обратной сборки закрутить на аналогичное число оборотов;
• На рулевой тяге постарайтесь сохранить положение резьбовой втулки. Так угол схождения колес сохранится максимально правильным.

Статья в тему: Регулировка фар на ВАЗ 2114 своими руками

Переборка рулевой рейки

1. При помощи бокорезов или любого другого подходящего инструмента перекусываются пластиковые хомуты по бокам защитного кожуха.

После этого кожух легко снимается. Осматриваем его на наличие повреждений. Наличие надрывов или трещин недопустимо, так как через них попадает вода и пыль внутрь реечного механизма.

2. Боковые защитные колпаки крепятся также пластиковыми хомутами. После перекусывания хомута колпаки легко стаскиваются. Проводится их визуальный осмотр на наличие повреждений.

3. Не будет лишним проверить рулевую рейку на износ в паре шестерня-река. Для этого рукой придерживаем рейку в месте крепления тяг и пробуем проворачивать валик механизма влево-вправо. Наличие люфта может означать износ или неправильную регулировку в этом узле.

4. Для дальнейшей работы понадобится специализированный ключ для автомобилей ВАЗ. Он обычно продается в варианте приспособления двойного назначения: с одной стороны – восьмигранник для регулировки рейки или выкручивания регулировочного винта, с другой – для натяжения ролика ГРМ.

Если этого ключа нет, то можно воспользоваться любым подходящим восьмигранником.

Если регулировка рулевой рейки или ее разборка не проводилась, то провернуть регулировочный винт в первый раз достаточно сложно. В условиях завода-изготовителя после регулировки этот винт кернится.

5. После откручивания вынимаем уплотнительное и стопорное кольца, пружинку и упор. Упор – одна из двух точек опоры самой рейки в корпусе. Поэтому от его состояния напрямую зависит работоспособность всего механизма.

Рабочая поверхность должна быть гладкой, без задиров и прочих повреждений. Уплотнительное колечко также не должно иметь повреждений.

6. Чтобы дальше разобрать рулевую рейку, необходимо снять пыльник рулевого механизма. Он плотно посажен на корпусе, специальных креплений нет. Его так же осматриваем на наличие трещин или любых других повреждений.

7. Вынимаем стопорную шайбу. Отвинчиваем гайку подшипника. Для этого понадобится специальный восьмигранный ключ.

• Затем вынимаем уплотнительное кольцо и шайбу.
• Далее, нужно извлечь вал рулевого механизма. Он посажен не сильно плотно, поэтому хватает небольшого усилия.
• Проверяется состояние шарикового подшипника.
• Если подшипник изношен, его необходимо заменить. Он плотно посажен на вал.
• Старый можно сбить при помощи наставки или аккуратными ударами молотком по наружной обойме.
• Новый напрессовать через трубчатую наставку в тисках или на прессе.
• Забивать новый подшипник не рекомендуется, так как это негативно отразится на его ресурсе.

8. Вынимаем опорный игольчатый подшипник. Для этого отверткой или шилом аккуратно приподнимаем его и вытаскиваем из своего посадочного места. Если он также имеет признаки износа, закладываем в паз новый подшипник.

9. Вынимаем саму рейку. После разборки рулевого механизма и демонтажа упора она легко выходит из корпуса. Здесь ее нужно очистить от остатков старой смазки и внимательно осмотреть.

Зубья не должны иметь сколов и других повреждений. На самом валу рейки не должно быть задиров и участков, где происходило трение металла по металлу. При наличии подобных дефектов необходима замена рулевой рейки.

Существуют варианты со шлифовкой вала, но далеко не все автосервисы берутся за это. И экономическая целесообразность этой процедуры сомнительна.

10. Демонтируется втулка. Для снятия нужно сначала сдвинуть ее с посадочного места. Подцепив ее плоской отверткой за край с одного из краев корпуса, нужно слегка надавить до отсоединения от посадочного паза.

После этого втулку можно аккуратно смять в корпусе и вытащить через отверстие для крепления тяг.

Втулка является одним из самых слабых мест в конструкции рулевой рейки. Пластиковый материал изнашивается интенсивнее металла, и появляются люфты.

11. Замена втулки рулевой рейки начинается с установки на новую втулку колец. После этого втулка просовывается через боковое отверстие в корпус до тех пор, пока не упирается в стопорный бортик.

Далее отверткой осторожно подворачивается втулка через отверстие для крепления тяг до установки в свое рабочее положение. Чаще всего рулевая рейка стучит именно по причине разбитой втулки

12. После разборки все элементы промываются в растворителе или любом другом жидкостном составе для промывки замасленных деталей.

При использовании ремкомплекта лучше заменить все элементы, а не отдельные детали. Сборка производится в обратном порядке.

Ремонт рейки руля

Автомобиль фиксируется от непредвиденного перемещения установкой упоров под задние колеса. Затянуть ручник, заблокировать руль.

Итак:

Снимаются передние колеса.
Используя съемник, вытаскиваются пальцы из стоек рычагов, предварительно открутив гайки наконечников.
После установки съемника до упора закручивается винт. В напряженном состоянии ключа выбивается молотком палец из рычага.
Откручиваются гайки крепления скоб рейки. Отворачивается изнутри салона болт на рулевом валу.
Выполнив все предварительные операции осторожно, чтобы не повредить шлицы, применяя колебательные движения, отсоединяется хвостовик шестерни от рулевого вала.
Весь узел вытаскивается через правое отверстие в корпусе автомобиля.

Рулевой   механизм   с   рулевыми   тягами

Далее выполняется непосредственно ремонт рулевой рейки  ваз 2115:

• Конструкция зажимается в тиски. Специальной щеткой, тряпочкой смоченной в уайтспирите чистятся все поверхности изделия.
• Снимаются рулевые тяги. Для этого откручиваются болты на крепящей их скобе, после отгиба «усиков» стопорной пластины, ключом «на 22».
• Извлекаются стопорная и соединяющая тяги пластины.
• Удаляются рулевые тяги.
• С правой стороны снимаются с картера рулевого устройства опора и стопорное кольцо.
• Срезаются хомуты, с помощью которых крепится защитный чехол. Детали одноразовые выполнены из пластмассы.
• Снимается защитный чехол.
• С левой стороны устройства снимаются опора и колпачок для защиты.
• Ключом «на 17» с восьмигранной головкой откручивается гайка упора рейки, деталь вынимается, извлекается пружина и фиксирующее кольцо.

Извлечение   гайки,   пружины   и   фиксирующего   кольца

Выбивается из гнезда упор рейки. Для этого картер ударяется о деревянную подставку.Для уплотнения в проточке упора монтируется резиновое кольцо.

• Снимается уплотнитель.
• Снимается пыльник шестерни, который достаточно поддеть его отверткой.
• Снимается стопорная шайба.
• Специальным ключом «на 24» с восьмигранной головкой отворачивается гайка, которая крепит подшипник шестерни.
• Снимается гайка с вала.
• Ключом «на 14» удаляется из картера вместе с подшипником шестерня.

Извлечение   из   картера   шестерни   с   подшипником

• Вынимается рейка.
• Вынимается втулка. Для этого отверткой поддевается опорная втулка, ее выступы должны зайти в картерные отверстия и деталь свободно извлекается.

Извлечение   опорной   втулки

• Устанавливается новая втулка. Для этого на нее надеваются новые демпфирующие резиновые кольца таким образом, чтобы против разрезов втулки располагались тонкие части кольца.Выступы втулки должны свободно войти в отверстия картера.
• По краям втулки резиновые кольца разрезаются и отрезанные части удаляются.
• С вала шестерни снимается фиксирующее кольцо.
• С помощью двухзахватного съемника спрессовывается шариковый подшипник.

Снятие   шарикового   подшипника

Выпрессовка игольчатого подшипника выполняется с применением специального съемника. Если его нет: сверлятся в торце картера два отверстия диаметром два миллиметра, для выхода игольчатого подшипника на кольцо.
Через него из картера  выбивается подшипник.

Выпрессовка   игольчатого   подшипника

Полость картера конструкции промывается. Отрезком трубы запрессовывается  игольчатый подшипник.
После этого отверстие заделывается препаратами подобными «холодной сварки».Смазкой ФИОЛ-1 обильно смазываются подшипники, шестерня приводная и зубья  на рейке.

Смазка УНИОЛ-1 закладывается в полость, которая находится над гайкой  удерживающей подшипник приводной шестерни. Узел рулевой рейки собирается в  обратной последовательности.
Крепится защитный чехол и фиксируется хомутами.Упор рейки и гайка выставляются таким образом, чтобы между ними был зазор 0,12  миллиметра.
После регулировки зазора рейки, гайка упора накернивается, для предотвращения раскручивания.

Последовательность операций

Если рулевые наконечники вышли из строя, от подвески раздаются стуки во время движения по плохому дорожному покрытию, а при наборе скорости может начаться вибрация и трясения руля. Эти детали на сход-развал. Работы нужно выполнять своевременно, в противном случае начинается неравномерно и интенсивно истираться резина. Замена рулевых наконечников ВАЗ 2114 своими руками выполняется в следующей последовательности:

1. Поднять транспортное средство домкратом с одной стороны и полностью снять шасси.
2. Повернуть руль до положения, когда наконечник займет удобное положение для выполнения работ.
3. Покрыть проникающей жидкостью все крепежи и соединения.
4. Подождать и выкрутить гайку крепления.
5. Вынуть шплинт.
6. Проверить состояние тяг, если найдены неполадки, их также следует заменить.
7. Выпрессовать наконечник из посадочного места с помощью съемника (можно воспользоваться монтировкой и молотком).
8. Во время демонтажа регулярно измеряйте расстояния, это пригодится при установке.
9. Теперь можно изъять наконечник.
10. На его место устанавливается новая деталь, но не следует забывать о том, что нужно тщательно промазать резьбовые соединения.
11. Сборка выполняется в последовательности, обратной вышеописанной.
12. Операция дублируется для 2-ого колеса.

Обратите внимание! Снимая старую деталь, нужно считать количество поворотов. Новые устройства нужно закручивать на то же число.
