Рулевые тяги автомобиля ваз 2107: устройство, неисправности и замена

Тюнинг дворников ВАЗ 2101 – 2107

Время перейти непосредственно к реализации замысла.

1. Первым делом необходимо снять реле, которое управляет паузой между взмахами дворников. Находится оно в салоне, возле ручки открывания капота.

2. Оно крепится к кузову двумя винтами, провода соединены при помощи стандартной соединительной колодки. Отсоединяем его, разбираем. Как его разобрать, я думаю, Вы поймете, просто повертев реле в руках.

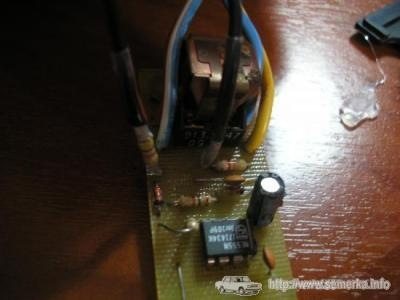

3. Разобрав, Вы увидите плату, на которой нам нужен только один элемент – резистор, он показан на изображении:

4. Далее немного теории. Номинал заводского резистора – 62 кОм, он позволяет держать интервал, приблизительно равен 4 секундам. Теперь важный момент. Оптимально заменить этот резистор резистором вдвое меньшего сопротивления. Он будет служить нижним порогом частоты взмахов и будет равняться приблизительно 2 секундам. ВПАИВАЕТСЯ только 1 ножка!!! То есть, мы последовательно к постоянному резистору припаиваем переменный. Сопротивление переменного резистора – от 100кОм до 500кОм. Больше брать не рекомендуется! Далее необходимо припаять двойной провод, один к свободной ножке резистора, второй в плату, вместо ножки резистора.

5. Собираем реле, склеиваем при помощи любого подручного клея. Можно и не клеить, но так будет лучше в плане стабильности работы реле.

6. К проводу с другой стороны припаивается переменный резистор, один провод к центральной ножке, второй к любой из боковых. В итоге получаем:

7. Следующий шаг – установка реле обратно в автомобиль, устанавливается на старое место. Переменный резистор – в любое удобное для вас место.

Про номинал резисторов. В указаном примере были установлены:

• Постоянный – 45Ком.
• Переменный – 100Ком.

Мощность резисторов не важна, были взяты по 0,25 Вт. С этими параметрами регулируется от 2 до 10 сек.

РЕЛЕ – PC-514!

Источник этого прекрасного материала: https://semerka.info

Доработка дворников ВАЗ 2101, 2106, 2107 3.7 – Оценок: 59

Ремонт очистителя ветрового стекла ВАЗ 2106

Схема включения очистителя и омывателя ветрового стекла

1 – электродвигатель омывателя; 2 – переключатель очистителя и омывателя ветрового стекла; 3 – реле очистителя ветрового стекла; 4 – моторедуктор очистителя;	5 – блок предохранителей; 6 – выключатель зажигания; 7 – генератор; 8 – аккумуляторная батарея.

Порядок выполнения

Ремонт очистителя ветрового стекла, в основном, сводится к правке деформированных деталей рычажного привода или замене их новыми. Неисправный моторедуктор рекомендуем заменить новым. Для проверки состояния контактов моторедуктора снятие стеклоочистителя не требуется.

Снимаем чехол, открывая доступ к редуктору.

Отворачиваем винты…

…и снимаем крышку.

Отворачиваем винт скобы крепления жгута проводов…

…и снимаем панель с прокладкой.

Осматриваем контакты и токопроводящие дорожки. Сломанные и изношенные элементы меняем в сборе.

Для снятия стеклоочистителя разъединяем соединительную колодку…

…и, сняв левый край уплотнителя капота, вынимаем жгут проводов из прорези панели.

Ключом “на 10” отворачиваем гайку крепления рычага щетки.

Ключом “на 17” стягиваем рычаг со шлицев оси.

Ключом “на 22” отворачиваем гайку…

…и снимаем втулку с резиновой прокладкой.

Так же разбираем привод второй щетки.

Ключом “на 10” отворачиваем две гайки крепления стеклоочистителя к кузову.

Аккуратно вынимаем очиститель, стараясь не погнуть тяги привода.

Поддев отверткой, снимаем короткую тягу с шарового пальца кривошипа.

Ключом “на 10” отворачиваем гайку и снимаем кривошип.

Ключом “на 10” отворачиваем три болта…

…и снимаем кронштейн очистителя.

Для разборки моторедуктора снимаем крышку и панель с проводами (как указано выше).

Поддев отверткой, снимаем стопорное кольцо,…

…защитный колпачок, стальную и текстолитовую шайбы.

Сняв уплотнитель и нажав на ось, выталкиваем из редуктора шестерню.

Снимаем с ее оси текстолитовую и стальную шайбы.

Отверткой отворачиваем два винта крепления редуктора,…

…вынимаем пластины…

…и снимаем корпус электродвигателя, удерживая отверткой якорь за червяк.

Из редуктора вынимаем якорь с надетой на его ось регулировочной шайбой.

В крышке остаются пружина и подпятник, установленные в торце канала.

Вынимаем из щеткодержателя щетки. Чтобы удалить пыль из электродвигателя, продуваем его сжатым воздухом. Проверяем состояние щеток, коллектора и обмотки якоря. Щетки должны свободно, без заеданий перемещаться в щеткодержателях, а пружины – оставаться упругими и не иметь повреждений. Коллектор зачищаем мелкозернистой шлифовальной шкуркой, затем протираем растворителем или бензином

Если коллектор сильно обгорел или изношен, то электродвигатель лучше заменить. Сборку стеклоочистителя начинаем с установки якоря в крышку электродвигателя, для чего…

…тонкой отверткой отгибаем торцевые стенки щеткодержателей…

…и вставляем в них щетки, утопив их полностью, насколько позволяют прорези для проводов.

Устанавливаем в крышку якорь.

С торцов щеткодержателя вставляем на свои места пружины и загибаем отогнутые стенки щеткодержателей.

Покрыв шестерню и другие трущиеся соединения смазкой Литол-24, дальнейшую сборку проводим в последовательности, обратной разборке.

ВНИМАНИЕ! Для правильной работы щеток очистителя (чтобы щетки стеклоочистителя останавливались в нужном положении):

…перед установкой моторедуктора на кронштейн включаем его на короткое время, подключив к бортовой сети автомобиля через разъем.

Только после полной остановки электродвигателя разъединяем колодку и продолжаем дальнейшую сборку.

Кривошип устанавливаем параллельно короткой тяге привода.

Замена рулевых тяг ВАЗ 2107

В процессе эксплуатации автомобиля детали подвески и других систем подвергаются значительным нагрузкам, что ведет к их износу и выходу их строя. На модели ВАЗ 2107 в наконечниках рулевых тяг образуется выработка, во время движения по плохой дороге появляются стуки. Игнорирование их чревато разрушением узла и потерей управления автомобилем. Решение проблемы – замена неисправных деталей механизма. Для выполнения ремонтных работ на автомобиле ВАЗ 2107 потребуются следующие запасные части:

• тяги рулевые;
• защитные чехлы;
• гайки с коронкой и фиксирующим шплинтом.

Замена узлов производится на автомобиле, установленном над смотровой ямой. Для демонтажа деталей и установки новых используется специальный съемник, торцовый ключ и удлинитель.

Признаки неисправностей и диагностика трапеции.

Наиболее распространенными неисправностями рулевого привода является износ и поломка шарниров тяг, разрушение пыльников. Срок службы деталей и узлов зависит, в основном, от стиля вождения и дорожных условий, в которых эксплуатируется автомобиль.

При сильных ударах во время движения, а также в случае ДТП возможно нарушение геометрии тяг, что также угрожает работоспособности узла.

Определить появление неисправностей можно по следующим признакам:

• Появление люфта руля или тугое его вращение;
• Характерные стуки в области передней подвески на неровностях дороги;
• Произвольный уход автомобиля с прямолинейной траектории движения на ровных участках дороги;
• Наличие люфтов при покачивании колеса в горизонтальной плоскости;
• Передача толчков и вибрация на руль;
• Неравномерный износ шин (свидетельствует о нарушении развала-схождения, что также может быть следствием неисправности трапеции, особенно если регулировка его становится затруднительной).

Провести полную диагностику возможно при наличии соответствующее оборудование сервисных центрах. Однако сделать вывод о необходимости ремонта или замены механизма можно самостоятельно. Для этого:

Автомобиль загоняют на яму или эстакаду, чтобы получить свободный доступ к деталям механизма;
Проводят визуальный осмотр, обращая особое внимание на целостность пыльников;
Проверяют люфт шарниров, который в исправном состоянии не должен превышать 1.5мм;
Вручную покачивают наконечники (появление стука свидетельствует об износе или поломке и необходимости замены).

Поскольку детали системы ремонту не подлежат, в случае обнаружения проблем следует произнести их замену. Автопроизводители и специалисты сервисных центров советуют менять трапецию в сборе. Это обеспечит надежность и длительность дальнейшей эксплуатации.

Особенности снятия мотора стеклоочистителей и трапеции на ВАЗ 2106

Первым делом необходимо отключить штекер питания от моторчика дворников. Для этого отсоединяем его, с небольшим усилием потянув за концы в стороны:

Теперь нужно немного приподнять резинку уплотнителя капота с одного края, как это наглядно представлено на фотографии ниже:

И после этого вынимаем провод со штекером из прорези в кузове ВАЗ 2106:

Теперь можно откручивать крепление самого моторчика, немного приподняв защитный чехол:

После чего надавив на штыри со шлицами, чтобы они провалились внутрь. И пробуем вынимать мотор стеклоочистителей, поворачивая его из стороны в сторону, чтобы найти оптимальное положение для изъятия:

Все готово, при необходимости производим замену всего механизма вместе с трапецией. Опять же повторюсь, на очень немногих ВАЗ 2106 придется проделывать данную процедуру, так как вся конструкция довольно надежная.

Стеклоочистители автомобиля ваз 2106 и других моделей из серии «классика» установлены под панелью рамы переднего лобового стекла и состоят из:

1. Моторедуктора.
2. Рычаги привода.
3. Стеклоочистительные щетки.

Для снятия механизма стеклоочистителей нам потребуются: гаечные ключи на «10», свечной ключ и отвертка. Если все есть, то приступим к ремонту.

• Первым делом необходимо снять стеклоочистные щетки, для этого отворачиваем гайки крепления и снимаем их, поддев отверткой.
• Далее отворачиваем гайки крепления осей рычагов к кузову. Отвернув гайку, снимите с оси прокладку и втулку.

• От моторедуктора отсоедините провода, разъединив пакетник.
• Поддев край резинового уплотнителя капота, снимите его на половину, чтобы освободить место, где проходит пучок электропроводов через коробку воздухопритока.

• Отверните две гайки крепления моторедуктора к кузову автомобиля.
• Протолкните рукой оси рычагов во внутрь коробки воздухопритока.
• Снимите моторедуктор в сборе с рычага, для этого немного подайте его в сторону, чтобы кривошип привода рычагов разместился над кронштейном крепления редуктора. Вытащите его сдвигая влево.

На этом процесс снятия стеклоочистителей ваз 2106 завершен. Установите новый моторедуктор в порядке обратном снятию. Когда будете устанавливать стеклоочистной механизм обратно на автомобиль, чтобы детали привода стали на свои «родные» места, включите стеклоочиститель и дайте ему совершить несколько движений, после чего отключите. Стеклоочистные щетки устанавливайте таким образом, чтобы они располагались на расстоянии 5см. от уплотнителя стекла. После завершения установки, проверьте работу механизма, для этого налейте на лобовое стекло воды и включите стеклоочиститель, при необходимости отрегулируйте щетки.

https://youtube.com/watch?v=GSlrqUDapuI

Трапеция Ваз 2107, замена рулевых тяг и наконечников (Видео)

Рулевая трапеция ВАЗ 2107 (совокупность рулевых тяг и наконечников) обеспечивает поворот передних колес, передавая усилие от рулевого редуктора поворотным кулакам. Поломка рулевых наконечников и тяг трапеции может привести к аварии, поэтому необходимо контролировать их состояние и своевременно производить замену. Для этого можно обратиться на специализированную СТО или выполнить работу самостоятельно. Как определить, исправны ли рулевые наконечники и каким образом проводится их замена? Этим вопросам посвящена статья.

Где находится трапеция ВАЗ 2107

Рулевые тяги и наконечники находятся внизу моторного отсека (скорее под ним), ближе к перегородке между салоном автомобиля и подкапотным пространством. Чтобы увидеть рулевые наконечники, подсоединенные к поворотному кулаку, нужно вывернуть руль до упора.

Рулевая трапеция состоит из средней и двух боковых рулевых тяг, а также шести рулевых наконечников (шарниров).

Признаки неисправности рулевой трапеции ВАЗ 2107

Определить, что рулевые наконечники ВАЗ 2107 изношены можно по таким признакам:

• увеличенный люфт руля;
• стуки в рулевом управлении;
• ускоренный или неравномерный износ покрышек.

Причиной последнего также могут быть погнутые рулевые тяги. Кроме этого, их деформация приводит к уводу автомобиля с прямой траектории.

Похожие явления наблюдаются при износе других элементов передней подвески и неправильно отрегулированных углах развала и схождения колес. Поэтому прежде чем менять тяги и наконечники, необходимо убедиться, что причина кроется в них. Чтобы проверить наконечники и рулевые тяги ВАЗ 2107, необходимо обеспечить доступ к авто снизу — поднять на подъемнике либо установить над смотровой ямой.

Осмотр лучше начать с рулевых наконечников. Проверить состояние пыльников, которые не должны иметь разрывов и трещин. Допустимый люфт шарниров наконечников — 1,5 мм. Если слышны стуки, когда наконечник дергают вверх и вниз, он подлежит замене.

В отличие от наконечников, рулевые тяги практически не изнашиваются. Они могут лишь погнуться в результате аварии или при сильных ударах в подвеску (например, при попадании автомобиля в дорожную яму на значительной скорости).

Необходимые инструменты

Чтобы поменять рулевые тяги или трапецию в сборе, понадобятся такие инструменты:

• набор накидных или рожковых ключей;
• пассатижи;
• съемник для рулевых тяг.

Последний пункт крайне важен. Без съемника демонтировать рулевые тяги если не невозможно, то крайне тяжело. Есть несколько типов съемников, позволяющих демонтировать рулевые наконечники. Лучше приобрести универсальный съемник, позволяющий снимать рулевые и шаровые наконечники на автомобилях различных марок.

Замена рулевых тяг ВАЗ 2107

В зависимости от количества наконечников и тяг, подлежащих замене, следует определиться — покупать и менять детали отдельно или заменить рулевую трапецию в сборе. Трапеция ВАЗ 2107 в сборе устанавливается проще и обходится дешевле, чем покупка деталей по отдельности.

Работы надо проводить, подняв машину на подъемнике или установив на смотровую яму. Тяги с левой и правой стороны меняются примерно одинаково. Порядок замены такой:

• Поднять автомобиль домкратом (если работа ведется на подъемнике) и снять переднее колесо, расположенное с той стороны, с которой будет производиться замена тяги.
• Выпрямить и вытащить шплинт, предотвращающий откручивание гайки рулевого наконечника.
• Ключом на 22 открутить гайку, фиксирующую палец рулевого наконечника.
• Установить съемник рулевого наконечника.
• Проворачивая гайку или болт съемника (в зависимости от конструкции) выдавить палец рулевого наконечника из поворотного кулака.

• Расшпринтовать и выкрутить гайку второго пальца наконечника.
• С помощью съемника или молотка выпрессовать второй палец из промежуточного шарнира.
• Снять рулевую тягу.
• Установить новую тягу.
• Затянуть и зашплинтовать гайки на пальцах тяги.

Таким образом производится замена рулевых тяг ВАЗ 2107. При замене трапеции в сборе достаточно отстыковыть тяги от поворотных кулаков колес и рычага рулевого редуктора, что займет меньше времени и потребует меньше усилий.

Рулевые наконечники крепятся к тягам через специальные втулки, позволяющие регулировать их длину. Таким образом устанавливается угол схождения передних колес. При замене рулевых тяг или трапеции этот угол непременно будет нарушен. При установке новых тяг и наконечников надо позаботиться о том, чтоб их длина соответствовала старым. Для этого необходимо измерить их параметры перед демонтажем. Это позволит минимизировать нарушение угла схождения колес и спокойно доехать до СТО, где специалисты на специальном оборудовании проведут тщательную регулировку.

semerkavaz.ru

Инструменты, которые потребуются в работе

Для выполнения на ВАЗ 2107 замены рулевых тяг своими руками потребуются:

• домкрат;
• специальный съемник, без него выполнить работы можно, но гораздо дольше и сложней;
• комплект ключей, включая накидные;
• головка;
• отвертки;
• плоскогубцы;
• смазочный материал;
• молоток.

Работы можно доверить и мастерам автосервиса, на 13.10.2020 цена составляет в среднем 750 рублей. Но самостоятельные работы разрешат осмотреть и оценить состояние смежных деталей и механизмов. Но приступать к самостоятельной установке новых деталей можно только в том случае, если автовладелец точно разобрался в вопросе, как починить данный узел. Об этом – далее по тексту.

Важно! Замену трапеции рулевых тяг на ВАЗ 2107 (тяги и наконечники, объединенные единой конструкцией) нужно выполнять своевременно. Иначе не только езда на машине будет некомфортной, но движение становится небезопасным.

Диагностика элементов трапеции

Но перед тем, как осуществить замену рулевой трапеции ВАЗ-2107, нужно точно убедиться в ее неисправности. Для этого нужно выполнить такие действия:

Установите автомобиль на смотровой яме или эстакаде, чтобы доступ к элементам рулевого управления был облегчен.
Проведите осмотр рулевых наконечников

Обратите внимание на пыльники – на них не должно быть трещин и порезов. Люфт шарниров не должен превышать 1,5 мм.
Подергайте наконечники и прислушайтесь к тому, есть ли звуки

Если доносятся стуки, то наконечник подлежит замене – ремонтировать его бесполезно, хотя и имеется такая услуга.
У рулевых тяг износа практически нет – они только гнутся в результате ДТП или наезде в большие ямы.

Не стоит пытаться выпрямить тягу – она изготовлена из очень прочного металла, чтобы это сделать, необходимо приложить огромное усилие. Кроме того, прочность металла нарушается после такого «ремонта».

Порядок действий

Перед заменой рулевых тяг ВАЗ 2107 своими руками нужно поставить автомобиль на надежную поверхность, поднять домкратом, жестко зафиксировать авто. Лучше, безусловно, работать из ямы. Порядок работы таков:

1. Узел нужно очистить от ржавчины и грязи, а на резьбу нанести специальный состав.
2. Точно измерить длину всей сборки линейкой.
3. Фиксирующие шплинты извлекаются плоскогубцами, гайка снимается головкой или накидным ключом.
4. Лучше предварительно узел обстучать – демонтаж будет выполнен быстро.
5. Теперь нужно взять съемник, одеть его на узел сверху, болтом выдавить из проушины – так отсоединяются детали от кулака. Если возникли сложности с этой операцией, нанесите проникающую смазку, она облегчит отсоединение детали.
   На заметку! Если у мастера нет спецсъемника, нужно взять молоток, нанести резкие удары по узлу. Далее бить, пока палец не оставит ушко. Наносить удары по рычагу следует вдоль оси, а не поперек.
6. Затем нужно также впрессовать еще один палец – внутреннего узла.
7. Теперь можно снять изношенную деталь.
8. Установка новой детали выполняется в порядке, обратном описанному. Новый узел регулируется посредством резьбы до полученных при измерении старого значений, затем его нужно застропорить контргайками.
9. Установка конструкции на штатное место выполняется в посадочное гнездо. Затем гайки завинчивается.

Обратите внимание! Самостоятельно заменить наконечники несложно, но регулировку развала и схождения лучше выполнить на специальном стенде. Настройка «домашними» способами не даст нужных результатов.

Инструкция по выполнению замены

Замена рулевой трапеции производится на смотровой яме или эстакаде. Порядок разборки следующий.

1. Ослабить и открутить гайку крепления шарового пальца. На некоторых машинах еще можно встретить рулевые тяги с зашплинтованными гайками. В таком случае придется предварительно извлечь шплинты, согнув их усики пассатижами.
2. Со стороны округлого конца рулевой сошки вставить съемник таким образом, чтобы его опорная площадка оказалась под рычагом сошки.
3. Вращая ключом болт вверху съемника, выпрессовать его из гнезда.
4. Операцию повторить на всех остальных наконечниках.

Иногда при откручивании гайки, в силу загрязненности резьбы шаровой, палец начинает вращаться вместе с гайкой, провернувшись в посадочном месте. Тогда, чтобы открутить гайку, надо заблокировать его монтажной лопаткой. Небольшая особенность: левая и правая крайние тяги ВАЗ 2106 отличаются друг от друга, поэтому после снятия их лучше пометить.

Замена рулевых тяг на ВАЗ 2101-ВАЗ 2107

Добро пожаловать! Рулевые тяги необходимо всегда держать в хорошем состоянии и по возможности проверять их на наличие различного рода повреждений, ведь они являются неотъемлемой частью машины и участвуют в проворачивании колёс. Как заменить тяги на новые в случае, если старые пришли в негодность?

Примечание! Вам понадобятся следующие инструменты: пассатижи, гаечный ключ «на 22», отвёртка, молоток и специальный съемник шаровых шарниров (фото съемника приведено ниже).

Местонахождение тяг

Расположены внизу автомобиля, но просто взглянуть на тяги не получится, т.к. их закрывают передние колёса автомобиля. Поэтому выверните руль и увидите как одна из рулевых подсоединена к поворотному кулаку автомобиля.

Примечание! Для наглядности выше приведена схема, где красными стрелками указана центральная рулевая тяга, а синей стрелкой обозначены две боковые тяги, которые как раз таки и подсоединены к рычагам поворотного кулака, обозначенного зелёной стрелкой!

Когда нужно менять тяги? В ситуации деформации машина начинает вести себя на дороге расхлябано, а именно: при полностью выровненном руле передние колёса начинают уходить в какую-либо сторону, это особенно становится заметно на повороте (вы поворачиваете автомобиль допустим на лево, а тянет в право).

Примечание! Тяги деформируются от сильного наезда на кочку или другое препятствие, поэтому будьте аккуратны и берегите свой автомобиль, а если неприятность приключилась, то проверьте сами тяги и шаровые на исправность! (Подробно процесс описан в статье: «Проверка рулевых тяг и шаровых шарниров на исправность»)

УСТРОЙСТВО ТЯГ И НАКОНЕЧНИКОВ

Средний цельный элемент трапеции отличается простейшей конструкцией — железный стержень с двумя шарнирами на концах. Пальцы тяги вставляются во вторые отверстия сошек (если считать от конца рычага), прикручиваются корончатыми гайками под ключ 22 мм и фиксируются шплинтами.

Средний рычаг немного согнут вперёд, чтобы при движении трапеции стержень не задевал коробку передач

О правильной установке среднего стержня трапеции знают не все автомеханики СТО. В этом убедился мой товарищ, приехавший на сервис менять комплект рулевых тяг ВАЗ 2107. Неопытный мастер поставил среднюю секцию изгибом назад, поэтому далеко уехать не удалось — ровно до первого поворота.

Боковые тяги состоят из таких деталей:

• короткий (наружный) наконечник с шаровым пальцем;
• длинный (внутренний) наконечник с шарниром;
• соединительный хомут с 2 болтами и гайками М8 под ключ 13 мм.

Элемент сделан разъёмным, чтобы регулировать угол схождения передних колёс. Длину рычага можно изменять вращением резьбового хомута и таким образом корректировать положение колеса для прямолинейного движения. Резьбы наконечников и внутри хомута разные — правая и левая, поэтому при вращении тяга удлиняется либо укорачивается.

Шарнирные пальцы боковых тяг «Жигулей» крепятся к крайним отверстиям сошек

Конструкция всех шарнирных наконечников одинакова и включает следующие детали (нумерация совпадает со схемой):

1. Палец шаровой с резьбой М14 х 1,5 под корончатую гайку 22 мм. Радиус сферы — 11 мм, в резьбовой части сделано отверстие под шплинт.
2. Чехол резиновый (или силиконовый) грязезащитный, он же — пыльник;
3. Металлический корпус, приваренный к стержню с резьбой М16 х 1.
4. Опорный вкладыш из композитного материала, иначе — сухарь.
5. Пружина.

6. Крышка, запрессованная в корпус.

Короткие внешние наконечники боковых тяг одинаковы, а вот длинные — разные. Отличить принадлежность детали можно по изгибу — на правую сторону устанавливается рычаг, изогнутый вправо. Крепятся шаровые пальцы боковых тяг к первым отверстиям сошек маятника и редуктора.

Принадлежность длинных наконечников определяется по изгибу стержня

Знакомый автомобильный мастер предлагает различать длинные наконечники так: возьмите деталь в правую руку за шарнир, направив шаровой палец книзу, как будто держите пистолет. Если «дуло» искривлено влево, перед вами наконечник для левой тяги.
