Симптомы неисправности рулевых наконечников

Устройство и назначение узла

Шаровая опора предназначена для надежного подвижного крепления ступицы колеса к рычагу подвески. Состоит шаровая опора из шарового пальца, корпуса и пластмассового вкладыша. Корпус шаровой опоры либо сваривается точечной сваркой из двух половинок со штампованными, сферическими углублениями с отверстием под палец в одной из них или является толстостенным металлическим стаканом в который вставляется вкладыш с пальцем, после чего ставится дно, а край завальцовывается чтобы конструкция не разбиралась. Иногда вкладыш не изготавливают, а наполняют промежуток между корпусом и шаром размягченной полиамидной пластмассой. Используют для этого обычно экструдер. Он же используется как основное оборудование в фирмах для реставрации шаровых опор. Для защиты сопрягаемых поверхностей шарнира от воды с грязью сверху надевают резиновый пыльник.

Правда, стык сварного корпуса не герметичен поэтому через него внутрь корпуса набирается вода даже с целым пыльником. Потому если корпус узла состоит из двух частей, желательно наполнять его через тавотницу литолом.

Удар, еще удар и неровности

Наконечник, а в особо сложных случаях и рулевую тягу можно уничтожить, наехав на препятствие

Камень на дороге, бревно или яма – неважно, исход может быть один – погнутая тяга или вышедший из строя ее наконечник

Эксперт «Техсервис СПА» Даниил Севастьянов советует проводить диагностику чаще:

«Стандартно наши специалисты проводят плановую диагностику подвески при каждом последующем ТО. В нее также входит проверка рулевой тяги и наконечников. Не имеет никакого значения, сколько на момент обслуживания проехал автомобиль – 15 или 150 тыс. км, в редких случаях «убить» наконечники тяги можно даже на новом автомобиле с небольшим пробегом. Все зависит от стиля вождения и условий эксплуатации транспортного средства. Не исключается и брак элемента. Особенно в тех случаях, когда на автомобиль были ранее установлены неоригинальные или некачественные детали»

Трапеция Ваз 2107, замена рулевых тяг и наконечников (Видео)

Рулевая трапеция ВАЗ 2107 (совокупность рулевых тяг и наконечников) обеспечивает поворот передних колес, передавая усилие от рулевого редуктора поворотным кулакам. Поломка рулевых наконечников и тяг трапеции может привести к аварии, поэтому необходимо контролировать их состояние и своевременно производить замену. Для этого можно обратиться на специализированную СТО или выполнить работу самостоятельно. Как определить, исправны ли рулевые наконечники и каким образом проводится их замена? Этим вопросам посвящена статья.

Где находится трапеция ВАЗ 2107

Рулевые тяги и наконечники находятся внизу моторного отсека (скорее под ним), ближе к перегородке между салоном автомобиля и подкапотным пространством. Чтобы увидеть рулевые наконечники, подсоединенные к поворотному кулаку, нужно вывернуть руль до упора.

Рулевая трапеция состоит из средней и двух боковых рулевых тяг, а также шести рулевых наконечников (шарниров).

Признаки неисправности рулевой трапеции ВАЗ 2107

Определить, что рулевые наконечники ВАЗ 2107 изношены можно по таким признакам:

• увеличенный люфт руля;
• стуки в рулевом управлении;
• ускоренный или неравномерный износ покрышек.

Причиной последнего также могут быть погнутые рулевые тяги. Кроме этого, их деформация приводит к уводу автомобиля с прямой траектории.

Похожие явления наблюдаются при износе других элементов передней подвески и неправильно отрегулированных углах развала и схождения колес. Поэтому прежде чем менять тяги и наконечники, необходимо убедиться, что причина кроется в них. Чтобы проверить наконечники и рулевые тяги ВАЗ 2107, необходимо обеспечить доступ к авто снизу — поднять на подъемнике либо установить над смотровой ямой.

Осмотр лучше начать с рулевых наконечников. Проверить состояние пыльников, которые не должны иметь разрывов и трещин. Допустимый люфт шарниров наконечников — 1,5 мм. Если слышны стуки, когда наконечник дергают вверх и вниз, он подлежит замене.

В отличие от наконечников, рулевые тяги практически не изнашиваются. Они могут лишь погнуться в результате аварии или при сильных ударах в подвеску (например, при попадании автомобиля в дорожную яму на значительной скорости).

Необходимые инструменты

Чтобы поменять рулевые тяги или трапецию в сборе, понадобятся такие инструменты:

• набор накидных или рожковых ключей;
• пассатижи;
• съемник для рулевых тяг.

Последний пункт крайне важен. Без съемника демонтировать рулевые тяги если не невозможно, то крайне тяжело. Есть несколько типов съемников, позволяющих демонтировать рулевые наконечники. Лучше приобрести универсальный съемник, позволяющий снимать рулевые и шаровые наконечники на автомобилях различных марок.

Замена рулевых тяг ВАЗ 2107

В зависимости от количества наконечников и тяг, подлежащих замене, следует определиться — покупать и менять детали отдельно или заменить рулевую трапецию в сборе. Трапеция ВАЗ 2107 в сборе устанавливается проще и обходится дешевле, чем покупка деталей по отдельности.

Работы надо проводить, подняв машину на подъемнике или установив на смотровую яму. Тяги с левой и правой стороны меняются примерно одинаково. Порядок замены такой:

• Поднять автомобиль домкратом (если работа ведется на подъемнике) и снять переднее колесо, расположенное с той стороны, с которой будет производиться замена тяги.
• Выпрямить и вытащить шплинт, предотвращающий откручивание гайки рулевого наконечника.
• Ключом на 22 открутить гайку, фиксирующую палец рулевого наконечника.
• Установить съемник рулевого наконечника.
• Проворачивая гайку или болт съемника (в зависимости от конструкции) выдавить палец рулевого наконечника из поворотного кулака.

• Расшпринтовать и выкрутить гайку второго пальца наконечника.
• С помощью съемника или молотка выпрессовать второй палец из промежуточного шарнира.
• Снять рулевую тягу.
• Установить новую тягу.
• Затянуть и зашплинтовать гайки на пальцах тяги.

Таким образом производится замена рулевых тяг ВАЗ 2107. При замене трапеции в сборе достаточно отстыковыть тяги от поворотных кулаков колес и рычага рулевого редуктора, что займет меньше времени и потребует меньше усилий.

Рулевые наконечники крепятся к тягам через специальные втулки, позволяющие регулировать их длину. Таким образом устанавливается угол схождения передних колес. При замене рулевых тяг или трапеции этот угол непременно будет нарушен. При установке новых тяг и наконечников надо позаботиться о том, чтоб их длина соответствовала старым. Для этого необходимо измерить их параметры перед демонтажем. Это позволит минимизировать нарушение угла схождения колес и спокойно доехать до СТО, где специалисты на специальном оборудовании проведут тщательную регулировку.

semerkavaz.ru

Срок эксплуатации


Стоит отметить, что данный механизм является одним из самых уязвимых в конструкции автомобиля. В среднем наконечник тяги рулевой служит не более 30-40 тысяч километров. Как правило, на срок эксплуатации данной детали пагубно влияет состояние дорожного полотна

А поскольку в России дороги ровные не везде, приходится часто проверять состояние рулевых тяг и наконечника в том числе.

Если у вас недавно вышел из строя данный механизм, и вы собираетесь приобретать новый, обращайте особое внимание на состояние пыльника. Если на нем имеются трещины или он изготовлен из некачественной резины, что визуально определить практически невозможно, риск того, что он порвется, возрастает в несколько раз

А если пыльник не будет выполнять свои прямые функции, это грозит выходом из строя шарнира. Поэтому доверяйте только известным производителям и не пренебрегайте заменой наконечников.

Особенности эксплуатации наконечников рулевых тяг

Если вы хотите, чтобы качество и состояние рулевого наконечника было положительным, уделяйте ему особое внимание, потому что, если он начнет разрушаться, связь рулевого управления и колес может потеряться, а во время езды это является недопустимым. В процессе работы наконечник испытывает постоянную нагрузку

На него с разных сторон воздействуют различные силы. По этой причине рекомендуется производить регулярный осмотр наконечников

В процессе работы наконечник испытывает постоянную нагрузку. На него с разных сторон воздействуют различные силы. По этой причине рекомендуется производить регулярный осмотр наконечников.

Если вы ощутили, или вам кажется, что рулевые наконечники износились или получили в процессе эксплуатации какую-либо неисправность, прислушайтесь к работе нижней части вашего автомобиля. О том, что с ними происходит что-то не то, сигнализируют следующие симптомы: происходит биение руля, увеличивается свободный ход рулевого колеса, изменяются усилия в момент поворота руля и т.д. То есть, невооруженным глазом можно заметить, что симптомы нарушения рулевой тяги напрямую отражаются на рулевом колесе.

Причинами неисправностей могут стать: разрыв пыльника и проникновение в шарнирное соединение жидкости или грязи. Смазка медленно выходит сквозь прореху в пыльнике и вымывается жидкостью, а грязь, попадая в шарнир, действует как абразив и сокращает ресурсы узла.

В качестве материала защитного кожуха выступает морозоустойчивая резина, имеющая хорошую эластичность.

При обнаружении нарушения целостности защитного чехла наконечника нужно непременно избавляться от этой неисправности – заменяйте пыльник и не дожидайтесь, пока деталь будет уже изношена.

Когда вы снимете рулевой наконечник для того, чтобы его восстановить или заменить, после чего, устанавливая его на место, выполните проверку заводских характеристик схождения или развала колес, потому что все проделанные манипуляции с наконечниками сбивают общие настройки.

Advertisement

Симптомы неисправностей

Если не обращать внимания на износ наконечников рулевых тяг, то шаровой палец разболтается и выскочит из гнезда на первом приличном ухабе. Чем это чревато, долго пояснять не нужно: колесо станет неуправляемым, а водитель потеряет контроль над машиной. Как определить, что с шарнирами возникли проблемы и требуется проверка ходовой части авто:

• первый признак – глухой частый стук при езде по мелким ухабам, особенно в поворотах;
• как правило, посторонние звуки доносятся с одной стороны, но случается и одновременный износ двух наконечников;
• увеличивается свободный ход рулевого колеса;
• преодолевая поворот на неровной дороге, можно ощутить постукивание на руле;
• на последней стадии износа наконечников автомобиль приходится буквально «ловить» на дороге, поскольку из-за люфта шаровых пальцев колеса могут отклоняться на 2–3° от прямой.

Если вы обнаружили на собственном автомобиле один из перечисленных симптомов, не следует тянуть с диагностикой. Особенно если наконечники отслужили более 40 тыс. км пробега. Для выполнения проверки потребуется смотровая канава, вывешивание автомобиля на домкрате не даст возможности раскачивать тягу в нужном направлении.

Чтобы самостоятельно проверить рулевые наконечники, воспользуйтесь пошаговой инструкцией:

• Загоните машину ровно по центру смотровой ямы, чтобы свободно дотягиваться до шарниров. Если канава слишком узкая, автомобиль придется дважды переставлять со смещением в разные стороны.
• Подоприте задние колеса противооткатными средствами.
• Возьмитесь рукой за тягу максимально близко к наконечнику. Раскачивайте шарнир по направлению вверх-вниз, дабы ощутить люфт.
• Небольшое упругое сопротивление указывает на работу пружины и отсутствие критических зазоров. Значительный люфт чувствуется сразу.
• Поверните тягу несколько раз вокруг собственной оси. Если она подается легко, буквально болтается на шаровом пальце, наконечник следует заменить.

Раскачивая тягу, не перепутайте люфт шарнира со свободным ходом рулевой рейки или разбитым подшипником маятника.

Для проверки целостности пыльников смотровая яма не нужна. Достаточно вывернуть колесо и приподнять машину домкратом. Дырка в резиновом чехле обнаруживается благодаря густой смазке, которая выдавливается изнутри через порыв.

Замена рулевого наконечника тоже не составляет большой проблемы, из специальных приспособлений понадобится только съемник для выталкивания шарового пальца из проушины поворотного кулака. Учтите важный нюанс: после замены тяги обязательно корректируются углы развала – схождения колес. Своими руками регулировку вам не выполнить, так что придется посетить автосервис.

Замена рулевой тяги lada 2106 (ваз 2106)

Выход из строя рулевого наконечника, рулевой тяги и даже всей рулевой трапеции на автомобилях Ваз-2101, Ваз-2105, Ваз-2106, Ваз-2107, Классика сопровождается характерным стуком в подвеске, потерей курсовой устойчивости при движении и неравномерным износом шин. Думаю, многим автолюбителям это знакомо и учитывая качество наших дорог, вопрос о замене тяги, наконечника или всего сразу, вставал уже не раз. И естественно, всем приходят на ум одни и те же вопросы: Как определить, разбит ли рулевой наконечник или тяга? Можно ли заменить тягу или рулевую трапецию самостоятельно? Какой инструмент понадобится для этой работы? Какого производителя рулевой трапеции лучше покупать? И обязательно ли делать развал-схождение после ремонта?

Определить, пора менять тяги или нет, не сложно. Достаточно загнать автомобиль на яму и руками покачать, подергать тяги проверяя осевые люфты в шаровых пальцах. Если осевой люфт превышает 1 мм или наконечник, когда Вы будете дергать тягу вверх и вниз, будет стучать, то это означает, что пора читать дальше и готовиться к работе. А дальше, давайте сразу определимся с местом для проведения работы и с инструментом, который нам понадобится для успешнойзамены рулевой трапеции на автомобилях Ваз-2101, Ваз-2105, Ваз-2106, Ваз-2107, Классика. Здесь много писать-читать не придется, так как работу необходимо проводить на яме, эстакаде или подъемнике. В противном случае веселое времяпрепровождения Вам гарантировано и травмы тоже. По инструменту, тоже все просто, смотрим фото 1 ниже.

Думаю, ключ на 22, 13, 12 (может пригодиться), отвертка, молоток и пассатижи у Вас найдутся, а вот съемник для рулевых тяг придеться купить. Смотрим фото 2. Два варианта, слева универсальный съемник, справа съемник ветеран, в простонародье «уголок», который наверно был изобретен на следующий год после выпуска первой Классики. И тот, и другой помогут Вам справиться с поставленной задачей. Но, я бы посоветовал бы Вам остановиться на универсальном съемнике и работать удобней, и распрессовывает пальцы на раз, и на других марках автомобилей еще послужит. Да, и рулетку не забудьте приготовить.

Запчасти… Думаю, что самый оптимальный вариант для покупки, это рулевые наконечники, тяги и трапеция Белебеевского производства. Фото 3. В комплект входит: два рулевых наконечника, две рулевые тяги, поперечная (средняя) тяга, шесть гаек и столько же шплинтов. Вроде, как все хорошо, но не все. Нет, сгонов рулевых тяг (регулировочные муфты)! Почему производитель ими не комплектует свои наборы, остается не понятно. Если не ошибаюсь, то только Трек считает необходимым наличие рулевых сгонов в комплекте. Так что, все проверяем, не отходя от кассы! Если сгоны отсутствуют, обязательно их покупаем. Как они выглядят и сколько их всего видно на фото 4.

И о главном. Описание с фотографиями замены рулевой трапеции на автомобилях Ваз-2101, Ваз-2105, Ваз-2106, Ваз-2107, Классика:

1. Первым делом, забравшись под автомобиль, отчищаем гайки шаровых пальцев от грязи. При помощи пассатижей вытаскиваем из пальцев шплинты, проволоку, гвоздики, в общем, все, чем были зафиксированы гайки. Фото 5

2. Далее, ключом на 22 откручиваем по очереди все гайки. Фото 6.

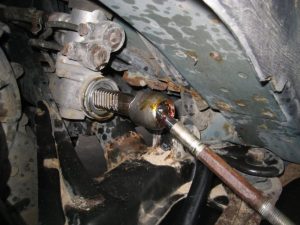

3. Гайки скручены, в дело пускаем съемник. Фото 7 и 8.

4. Так как правая и левая рулевые тяги отличаются, то стараемся их не путать. Сняли правую рулевую тягу с наконечником, положили с правой стороны. Но, не беда, если забыли где какая. Это легко можно узнать, поверните тягу пальцем вверх и смотрите, в какую сторону идет наклон с той стороны она и была снята (фото 9), то же самое проделывайте перед установкой. Лучше лишний раз проверить, чем в очередной раз распрессовывать палец и рисковать повредить пыльник.

5. После того, как тяги сняты, можно с них брать размеры. Рулеткой измеряйте расстояние между центровочными ямками рулевых тяг. И такой же размер выставляйте на новых тягах (фото 10). Тяги скрутили, но хомуты на сгонах пока не затягивайте.

6. Если тяги скручены в необходимый размер, их можно устанавливать на автомобиль. Еще раз напомню, левую и правую сторону не путать. И поперечную (среднюю) тягу устанавливаем изгибом к картеру двигателя, то есть поперечина как бы огибает кожух кпп. Фото 11.

7. Когда все пальцы затянуты и зашплинтованы, можно затянуть и хомуты сгонов. Фото 12. И готовимся к поездке на развал-схождение.

И еще, если Вы меняете один наконечник или пару (тягу и наконечник) и правильно выставите размер, то можете избежать поездки на развал-схождение. Но, если меняете рулевую трапецию полностью, то избежать данной процедуры Вам не удастся. Так как, новая поперечная тяга, не позволит сохранить необходимый размер.

Устройство

Основные элементы:

1. Вкладыш изготовленный из тефлона;
2. Шаровый палец с нарезанной на нем резьбой;
3. Корпус с крышкой;
4. Пыльник;
5. Гайка пальца.

Со временем износ тефлоновых вкладышей приводит к повышению люфта в тягах рулевого управления, а это значит уменьшается управляемость автомобиля, а это, в свою очередь, влияет на безопасность вождения.

Поэтому необходимо хотя бы раз через 10 – 50 тыс. км. пробега (в зависимости от того по каким дорогам Вы ездите), проводить диагностику рулевого управления и при выявлении люфта в наконечнике, срочно принимать меры, которые выражаются в полной его замене.

Так же такие работы проводятся при появлении ржавчины на деталях наконечников и при изгибе пальца, который может образоваться в результате мощного, неприятного для водителя, удара колесом об препятствие.

Распространенная неисправность наконечников рулевых тяг

На новых транспортных средствах рулевые наконечники очень редко выходят из строя, равносильно, как и, на автомобилях с пробегом при установке новой детали. Поскольку элемент находится в исправном состоянии, его тефлоновый вкладыш еще не разрушен, следовательно, он плотно фиксирует палец, полностью исключая люфт. Интенсивная эксплуатация автомобиля вызывает естественный износ вкладыша, из-за чего он уже не может удерживать шаровый палец, что является причиной возникновения люфта наконечника и ухудшения управления.

Важно! Пренебрежение своевременной заменой неисправного наконечника обязательно приведет к повреждению рулевой тяги. Не трудно представить, к чему это может привести во время движения на большой скорости

Поэтому, неисправная деталь подлежит срочной замене.

Основные неисправности тяг и наконечников: причины

Рулевые тяги просты по конструкции, не имеют подвижных частей и отличаются высокой надежностью.

Рулевой наконечник также представляет собой достаточно прочную деталь. Однако эти элементы (тяга рулевая и наконечники рулевые) все равно выходят из строя по ряду причин.

Почему повреждается рулевая тяга

При езде на автомобиле сильные удары при попадании в яму, наезды на бордюры или агрессивная езда по бездорожью могут приводить к тому, что тяги гнутся или ломаются.

Также на «возрастных» автомобилях тяги разрушаются в случае активной коррозии. Даже при условии аккуратной езды сгнившая тяга все равно может погнуться или сломаться.

При этом погнутые тяги приводят к тому, что нарушаются углы установки колес (развал-схождение), изменяется угол поворота колес, разрываются пыльники наконечников, наконечник тяги может вырвать. Специалисты рекомендуют периодически проверять геометрию рулевых тяг. Кстати, при необходимости замены одной тяги, менять нужно и вторую (парная замена).

Поломки рулевого наконечника

Хотя наконечник отличается высокой надежностью и износостойкостью (палец стальной, вкладыш из износостойкого материала, анодированный корпус), на плохих дорогах и при высоких нагрузках конструкция все равно разрушается.

Достаточно попасть в глубокую яму на высокой скорости, чтобы ослабилась фиксирующая гайка, сместилась сфера и повредила втулку и т.д.

Также шарнирное соединение выходит из строя в результате разрыва пыльника. Если пыльник поврежден, внутрь попадает вода и грязь, вымывается смазка, начинается активная коррозия, мелкие песчинки начинают играть роль абразива, повреждают поверхности

По этой причине важно следить за состоянием пыльников, а также обращать внимание на признаки неисправностей рулевого наконечника

Признаки неисправности наконечников тяг

Как правило, износ и неисправности рулевого управления можно определить по следующим признакам: люфты и стуки, повышенная вибрация на руле, руль слишком тугой или легкий, на руле появляется биение.

В свою очередь, неисправные рулевые наконечники проявляют себя следующим образом:

• при езде слышна отдача на педали газа;
• тихий и частый стук при повороте руля в области колеса;
• постукивание на неровной дороге;
• руль слишком легко крутится;
• развал-схождение не выставляется.

Для проверки машину нужно поднять на подъемнике или загнать на яму, после чего покачать тяги вверх и вниз. Если зазор больше 1.5 мм, тогда наконечники изношены. Также в салоне авто помощник должен покрутить руль, в то же время снизу под машиной нужно оценить ход наконечника. Норма, когда наконечник не люфтит и не болтается в своем посадочном месте.

Как открутить гайку рулевого наконечника

При сорванной резьбе которые невозможно открутить есть три пути:

1. Не стоит сразу радикально подходить к этому делу, возможно не все так плохо как вы думаете и достаточно всего лишь простейших манипуляций. Очистим для начала металлической щёткой всю поверхность, над которой мы будем работать и капнем немного проникающей смазки. Если сделать все выше описанное, то есть вероятность, что вам поможет обычный накидной ключ, чтобы открутить болт или гайку с сорванными гранями. Если нет – имеются и другие способы. Можно попробовать просто обстучать злополучный объект (но не слишком сильно!).

2. Как открутить болт или гайку с сорванными гранями? Конечно же вам очень сильно поможет в таком случае газовый ключ. Это по-настоящему магический инструмент. Этот инструмент требует, конечно, много места так как он очень габаритный, но при этом способен удерживать даже самые ровные объекты что очень сильно помогает в сложившейся проблеме.

3. В тех, не менее частых случаях, когда газовый ключ не поможет, а гаечка (или болт) достаточно крупная, на помощь придет болгарка. Можно банально взять и аккуратно надрезать грани, которые будут меньше тех, что стертые. Таких вновь выпиленных граней хватит и четырех, не нужно стараться выпиливать все шесть. После этого гайка (или болт) легко открутятся головкой или накидным ключом или же при помощи газового ключа для большей уверенности в положительном исходе (рожковый ключ трогать не рекомендуется). Восстановить грани можно и при помощи напильника, хотя это, конечно, требует больше времени.

Как проверить наконечник рулевой тяги

Самостоятельная проверка рулевых тяг заключается в осмотре деталей системы управления на подъемнике или в яме. Предварительно узнать о проблемах с рулевыми наконечниками можно по стуку, возникающему при поворотах руля в стороны на ровном участке дороги.

Осмотр рулевых наконечников и проверка тяги включает в себя:

• Визуальный осмотр деталей на предмет отсутствия деформаций.
• Проверка защитных чехлов шарового шарнира наконечника (отсутствие трещин, через которые может попадать пыль, вода, грязь).
• Определение люфта наконечников – движение по оси пальцев не должно превышать 1.5 мм.

Если вы не знаете, как проверить рулевые наконечники на вашем автомобиле, у вас отсутствует возможность надлежащей диагностики, то лучше обратиться в специализированный автосервис.

Замена рулевого наконечника

Последовательность замены такая:

• В любом случае машину необходимо вывесить, чтобы разгрузить колесо;
• Ослабляется контргайка, расположенная возле тяги;
• Удаляется шпулька, предотвращающая произвольное откручивание гайки, а сама гайка на пальце откручивается;
• Демонтируется наконечник съемником. Инструмент выдавливает деталь из посадочного гнезда. Некоторые выполняют эту процедуру при помощи двух молотков. Одним аккуратно постукивается по ушку рычага, а другим – максимально близко к креплению наконечника;
• Перед тем, как выкрутить деталь из тяги, на запчасти следует поставить отметку, чтобы новая деталь была вкручена до соответствующего предела. Это позволит без происшествий доехать до места настройки развала-схождения. Некоторые вместо отметки считают, на сколько оборотов установлена прежняя запчасть. Новую вкручивают на соответствующее количество витков;
• Если есть необходимость заменить и тяги (нередко наконечники выходят из строя из-за деформированных тяг), то снимаются пыльники и производится замена также этих элементов.

Завершением процедуры должна быть обязательная настройка развала. В противном случае придется тратиться на новые шины и испытывать дискомфорт во время езды.

Вот один вариант быстрой диагностики неисправности наконечников и их замены:

Замена Рулевых Наконечников без Развала Схождения,без сход развала Своими руками

Watch this video on YouTube

Замена пыльника

Не исправность пыльника приводит к быстрому выходу из строя шарнирного соединения, и как следствие всего наконечника рулевой тяги.

Поэтому важность своевременной замены пыльника очевидна. Данную работу можно проводить и без полного демонтажа рулевой тяги

Для этого нужно снять уплотнительное кольцо.

Следующее идет пружинное кольцо, которое тоже снимаем.

Снимаем пыльник.

Удалите старый и нанесите новый слой смазки. Если Вы заметили проникновение грязи во внутрь шарнира, замените его, так как описано выше.

Перед установкой нового пыльника, заложите в него 0,5 его объема смазки (солидол, литол-24 и т.д.).

Установив пыльник, в тоже положение, что и находился старый, в обратном порядке установите пружинное кольцо, затем уплотнительное кольцо.

Рулевая тяга устанавливается на автомобили ВАЗ 2108, 09, 099 в обратной последовательности как снималась

При этом следует обратить внимание на усилия затягивания болтов, с помощью которых рулевые тяги крепятся к рулевому механизму (8 кгс-м)

Обязательно следует зафиксировать болты с помощью стопорной пластины.

Важно почитать: Замена пыльника внутреннего ШРУСа, популярных моделей автомобилей. Замена наконечника рулевой тяги у опытного водителя, при наличии нужного инструмента (съемника, тисков, ключей), займет до 20 минут

Замена наконечника рулевой тяги у опытного водителя, при наличии нужного инструмента (съемника, тисков, ключей), займет до 20 минут.

После этого не забудьте сделать развал схождение колес, хотя многие водителя игнорируют даные работы, что приводит к быстрому износу передних шин.

Замена наконечника рулевой тяги ВАЗ, своими руками — видео.

Принцип работы рулевой тяги

Работает рулевой наконечник по тому же принципу, что и суставы в теле человека. Максимально его устройство похоже на тазобедренный или плечевой суставы. Палец со сферической головкой прочно зафиксирован в чаше корпуса.

Во время езды колеса перемещаются в вертикальной и горизонтальной плоскости, но при этом они еще и поворачиваются. Если палец наконечника будет жестко фиксироваться на поворотном кулаке колеса, при малейшей же кочке деталь сломается.

Благодаря подвижности пальца, на котором закреплен поворотный элемент, рулевая рейка сохраняет свое положение (ее можно жестко зафиксировать), но это не мешает незначительному перемещению колеса.

В зависимости от того, в какую сторону он хочет повернуть машину, он выворачивает руль. Тяги, к которым прикреплены наконечники, перемещаются относительно друг друга, а вместе с ними усилия передаются и на крепление колес.

Процесс диагностики продольной и поперечной тяг рулевого управления

Одной из распространенных причин выхода из строя рулевых тяг является выработка шарового шарнира. Некоторые механики в случае неисправности тяг советуют выполнить их реставрацию. Нельзя с уверенностью назвать эту меру правильной, так как неизвестно, сколько времени прослужит восстановленный элемент. Идеальным вариантом станет только их полная замена. Тем более что приобретение необходимых запчастей сегодня не является проблемой.

Признаки наличия неисправности рулевых тяг:

• появление сторонних шумов в области рулевой рейки, которые несвойственны для нормальной работы механизма;
• вибрация рулевого колеса;
• внезапный увод автомобиля в сторону при прямолинейном движении;
• возникновение люфта рулевой колонки;
• тяжелый ход руля.

Если на автомобиле был замечен хотя бы один из описанных выше симптомов, необходимо срочно проводить проверку системы управления, в частности рулевых тяг

В процессе выполнения диагностики нужно обратить внимание на такие моменты:

1. Расстояние, на которое могут перемещаться рулевые наконечники относительно оси пальцев не должно превышать 1,5 мм. Также необходимо определить наличие люфта в этих деталях, который является свидетельством их износа. В этом случае можно восстановить работоспособность тяги, заменив шарнир и рулевой наконечник. Но, лучше установить на автомобиль новую деталь.
2. На тягах находятся специальные регулировочные муфты, которые затягиваются хомутами. Осматриваем состояние этих элементов. Наличие выработке говорит о необходимости проведения ремонтных работ.
3. В процессе диагностики нельзя оставлять без осмотра и защиту наконечника шарового шарнира. Ее повреждение существенно увеличивает износ детали, поскольку на ее поверхности скапливаются маленькие абразивные частички (грязь, песок и т. д.). Поврежденные защитные чехлы подлежат замене.

Процесс замены рулевых наконечников. Вступление и инструменты

К выполнению работ по замене рулевых наконечников необходимо подойти ответственно, ведь езда с неисправными наконечниками может привести к печальным последствиям

Также следует обратить внимание и на крепления самих наконечников к поворотным кулакам

Крепления наконечников к поворотным кулакам бывают двух типов:

• устанавливаемые шпилькой вниз в поворотный кулак — закрытого типа (с закрытым внешним корпусом, не имеющего гайки сверху);
• устанавливаемые шпилькой наверх — открытого типа (с внешним корпусом, оснащенным фиксирующими гайками).

В зависимости от того, какой тип наконечников установлен на автомобиле будет варьироваться и набор необходимых инструментов. Так, для наконечников закрытого типа, устанавливаемых шпилькой вниз в поворотный кулак, потребуется специальный съемник, работая которым наконечник можно будет легко «выдавить» из поворотного кулака. Некоторые умельцы обходятся без съемника, орудуя молотком, но от подобных манипуляций лучше воздержаться.

Итак, для замены выполнения работ потребуется следующий набор инструментов:

• домкрат;
• балонный ключ;
• набор рожковых ключей и торцевых головок;
• смазка WD-40 или другая аналогичная;
• корщетка;
• съемник (для наконечников закрытого типа);
• молоток (на всякий случай).

Процесс замены рулевых наконечников. Выполнение работ

В первую очередь повторяем манипуляции указанные выше (как при диагностике наконечников), а именно — домкратим автомобиль с необходимой стороны и вывешиваем колесо. Затем балонным ключом откручиваем колесо и снимаем его, доступ к наконечнику, рулевой тяге и кулаку свободен.

Теперь используем корщетку и тщательно очищаем места крепежных гаек на тяге и наконечнике, после чего наносим на них смазку WD-40 или любой другой жидкий ключ. Выжидаем несколько минут и начинаем откручивать гайку со стороны рулевого тяги.

ВНИМАНИЕ ! Для откручивания стопорящей гайки на рулевой тяге нужно дополнительно зафиксировать её вторым ключом (на тяге есть отдельное несъемное крепление для этого). Гайку, стопорящую рулевой наконечник следует открутить ровно на 1-1.5 оборота и запомнить её месторасположение

Это необходимо, чтобы установить новый наконечник и соблюсти хотя бы примерные показатели сход-развала.

Далее — в зависимости от типа наконечников откручиваем фиксирующие их гайки. С наконечниками открытого типа, устанавливаемыми шпилькой вверх все просто. Достаточно только отвернуть крепежную гайку, после чего путем постукивания молотком по шпильке и небольшого покачивания поворотного кулака извлекаем шарнирную часть наконечника. После чего остается лишь открутить сам рулевой наконечник с рулевой тяги.

На наконечниках закрытого типа (с гайкой снизу) процесс извлечения шарнирной части из поворотного кулака очень похож: сначала немного отвинчиваем гайку и в это месте (между гайкой и кулаком) вставляем язычок съемника. Нижней частью съемник упирается в саму шпильку и во время его закручивания происходит как бы выдавливание наконечника из кулака. Если же съемника нет, то гайку необходимо открутить полностью, после чего с помощью молотка начать покачивать и выстукивать поворотный кулак, постепенно вытягивая шарнирную часть из кулака. Как только наконечник будет извлечен из кулака — откручиваем его от тяги, на этом процедура завершена.

Теперь остается лишь установить новые наконечники на место, однако перед этим необходимо измерить их длину (относительно старых). Руководствуясь полученными размерами наконечников следует подтянуть или наоборот — ослабить фиксирующую наконечник гайку на рулевой тяге. В остальном процесс установки новых рулевых наконечников абсолютно идентичен их снятию: повторяем все в обратном порядке и закручиваем все гайки. Процедура окончена, после этого необходимо отправится на стенд и выполнить манипуляции по сходу-развалу.

Как диагностировать тяги и наконечники самостоятельно?

В большинстве современных машин нет свободного доступа к данным узлам. Производители предусмотрительно устанавливают специальные пластиковые крышки на двигатель, которые не позволяют заглянуть в основные системы. Но на бюджетном транспорте можно легко найти место установки рулевой рейки, а также просмотреть работу наконечников, которые оказываются доступными под колесными арками. Несмотря на такой простой доступ, нужно знать, как стоит диагностировать данные изделия. Иначе процесс проверки не сможет пройти качественно.

Итак, основные особенности диагностики:

• нужно понимать, что в тягах выходят из строя две детали — резьба на месте прикручивания наконечника и сайлентблок, соединяющий тягу с рейкой, если таковой есть в вашей конструкции;
• нужно посадить помощника за руль, попросить его качать рулевым колесом от упора до упора, а самому рукой взяться за тягу, посмотрев, где проявляется небольшой стук, также визуально осмотрите сайлентблоки;
• далее нужно вывернуть колеса до упора влево и подойти к левой стороне, запустив руку под арку, нащупайте наконечник и подергайте за него, люфт может присутствовать только еле заметный;
• такую же операцию повторите с наконечником с правой стороны, повернув руль до упора вправо, обычно этого достаточно, чтобы получить сведения о состоянии данной системы, но это еще не все;
• также внимательно осмотрите все уплотнительные резинки, пыльники и крепежные детали, чтобы на них не было трещин, порывов, следов износа, в ином случае их следует сразу заменить.

Проверять так рулевую систему следует дважды в год. Обычно это делают перед зимним сезоном и после него. Именно зимой неточная работа руля станет причиной значительных проблем с вашим автомобилем и безопасностью поездки. Если же рулевая система работает качественно, то никаких проблем с ее эксплуатацией в любой сезон не будет

Очень важно выполнять диагностические работы внимательно. Вам понадобится качественный фонарик, чтобы увидеть скрытые в различных полостях детали

Вы потратите 10 минут, но зато будете точно знать, что с данными деталями все нормально.
