Замена рулевых наконечников ваз 2107 своими руками

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Подготовка к ремонту

На этапе подготовки к замене вам нужно выполнить следующие действия:

1. Установите автомобиль на подъемник, эстакаду или смотровую яму. Если нет таких удобств, то придется поднимать сторону машины и вывешивать ее. Если же делаете ремонт на яме, то домкрат не потребуется, достаточно только зафиксировать машину при помощи противооткатных башмаков.
2. Все резьбовые соединения обработайте проникающей смазкой – так вы облегчите себе работу.
3. Подготовьте инструменты и запасные части.

В идеале проводить замену всей трапеции. Люфт может появиться не только при износе наконечников рулевых тяг ВАЗ-2107, но и при разрушении средней, маятникового рычага и даже редуктора.

Ремонт и техническое обслуживание

Годами эксплуатации было доказано, что рулевое управление на автомобилях ВАЗ 2107 обладает внушительной надежностью. Однако это не отнимает тот факта, что машине требуется периодический осмотр и ремонт.

При проведении технического обслуживания важно проверить увеличение люфта, а также повышенный износ шаровых шарниров. Для этого нужно повернуть из одной стороны в другую руль

Если колеса не реагируют, когда руль поворачивается на 5 градусов относительно своего начального положения, это говорит о сильном износе. Здесь потребуется ремонт рулевой колонки на ВАЗ 2107.
Чтобы не потребовался срочный и достаточно дорогой ремонт рулевого редуктора на автомобиле ВАЗ 2107, необходимо менять в картере червячного редуктора масло. Делается это с периодичностью в 60 тысяч километров. Через сальники может наблюдаться течь, потому их тщательно проверяют 2-3 раза за год. Это одно из слабых мест системы.
Маятниковый рычаг следует осмотреть путем медленного вращения рулевого колеса из стороны в сторону. Если детали перемещаются в вертикальной плоскости, значит, требуется оперативное вмешательство.

Для этого привод и механизм рулевого управления демонтируют полностью, либо частично. Все зависит непосредственно от характера поломки.

Проверьте, какие детали имеют дефекты, что вышло из строя. Инспекция требуется для каждого составляющего элемента механизма. Если детали износились, пытаться их отремонтировать не имеет смысла. Выход только один — выполнение полноценной замены износившихся компонентов рулевой системы на автомобиле волжской компании.

При возникновении проблем с рулевым управлением, желательно обратиться на профессиональные станции технического обслуживания.

Фото редуктара рулевого механизма ВАЗ 2107

Своими руками допускается замена редуктора, но процесс сложный и требует хотя бы минимального опыта и навыков.

ВАЗ «семерка» — это настоящая классика отечественного автомобилестроения. В отличие от современных LADA, они более надежные и долговечные, что доказано огромным присутствием этих автомобилей на наших дорогах.

Конечно, ВАЗ 2107 уже давно устарел, он не имеет гидроусилителя, для поворотов и маневров приходится прикладывать достаточное усилие. Но для ценителей это не проблема.

В современных автомобилях поворот передних колёс производится посредством зубчатой рейки, соединённой с валом рулевого колеса. На ВАЗ 2107 и других классических моделях «Жигулей» используется устаревшая система шарнирных тяг — так называемая трапеция. Надёжность механизма оставляет желать лучшего — детали изнашиваются буквально за 20–30 тыс. км, максимальный ресурс — 50 тыс. км пробега. Позитивный момент: зная конструкцию и приёмы разборки, владелец «семёрки» может сэкономить и заменить элементы самостоятельно.

Диагностика неисправностей

В процессе движения автомобиля шаровые пальцы поворачиваются в разных плоскостях и постепенно истирают сухари, отчего возникает люфт. О критическом износе наконечника (или нескольких) свидетельствуют такие признаки:

• явственное глухое постукивание при езде по любым неровностям;
• вибрация от люфта шаровых пальцев передаётся на руль;
• на ровном участке дороги автомобиль самопроизвольно уходит с прямой траектории;
• вращение баранки затруднено, снизу слышится скрип.

Когда для поворота руля необходимо прилагать большое усилие, изношенный наконечник нужно менять незамедлительно. Симптом указывает на заклинивание шарового пальца внутри корпуса. Если вовремя не принять меры, шарнир может выскочить из гнезда — автомобиль станет неуправляемым.

Похожая история случилась с моим родственником. Когда до гаража осталось ехать буквально полкилометра, на «семёрке» оборвался правый рулевой наконечник. Водитель проявил смекалку: подвязал конец отпавшей тяги к рычагу подвески, выровнял колесо руками и медленно продолжил движение. Когда требовалось повернуть, он останавливался, выходил из машины и вручную подправлял колесо в нужную сторону. Путь длиной 500 м был преодолён за 40 минут (считая заезд в гараж).

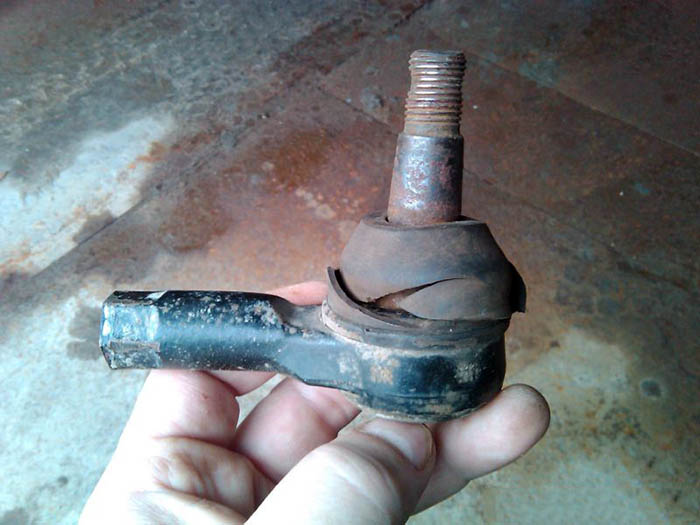

Чаще всего шарниры приходят в негодность из-за порванного защитного чехла

Рулевые тяги «Жигулей» приходят в негодность по ряду причин:

1. Естественный износ. Люфт и стук проявляется при 20—30 тыс. км пробега в зависимости от условий и манеры езды.
2. Эксплуатация с порванными пыльниками шарниров. Через дырки внутрь узла затекает вода, проникает пыль и песок. Коррозия и абразивный эффект быстро выводит шаровой палец из строя.
3. Недостаток смазки ведёт к повышенному трению и ускоренному износу. Наличие смазывающего материала нужно проверять перед установкой детали на авто.
4. Изгибание тяги вследствие удара о камень или другое препятствие. При удачном исходе элемент можно снять и выровнять, подогревая горелкой.

Когда выработка всех наконечников достигает критического предела, у передних колёс появляется большой свободный ход в горизонтальной плоскости. Чтобы ехать прямо, водителю приходится «ловить» машину по всей дороге. Как диагностировать износ рулевых тяг и не перепутать с неисправностями подвески:

1. Поставьте авто на смотровую канаву либо эстакаду и затормозите «ручником».
2. Спуститесь в яму и внимательно осмотрите трапецию, особенно после удара по днищу.
3. Возьмитесь рукой за стержень возле наконечника и покачайте вверх-вниз. Если ощутите свободный ход, меняйте изношенный элемент. Операцию повторите на всех шарнирах.

   Для проверки рычаг нужно раскачивать в вертикальной плоскости, ухватившись возле шарнира

Большое значение имеет способ раскачки тяги при диагностике. Крутить рычаг вокруг собственной оси бессмысленно — это его нормальный рабочий ход. Если проверка показывает небольшой тугой люфт, шарнир считается исправным — это срабатывает внутренняя пружина.

Давить снизу на шарнир бессмысленно — вы только почувствуете сопротивление пружины

Признаки неисправностей и диагностика трапеции.

Наиболее распространенными неисправностями рулевого привода является износ и поломка шарниров тяг, разрушение пыльников. Срок службы деталей и узлов зависит, в основном, от стиля вождения и дорожных условий, в которых эксплуатируется автомобиль.

При сильных ударах во время движения, а также в случае ДТП возможно нарушение геометрии тяг, что также угрожает работоспособности узла.

Определить появление неисправностей можно по следующим признакам:

• Появление люфта руля или тугое его вращение;
• Характерные стуки в области передней подвески на неровностях дороги;
• Произвольный уход автомобиля с прямолинейной траектории движения на ровных участках дороги;
• Наличие люфтов при покачивании колеса в горизонтальной плоскости;
• Передача толчков и вибрация на руль;
• Неравномерный износ шин (свидетельствует о нарушении развала-схождения, что также может быть следствием неисправности трапеции, особенно если регулировка его становится затруднительной).

Провести полную диагностику возможно при наличии соответствующее оборудование сервисных центрах. Однако сделать вывод о необходимости ремонта или замены механизма можно самостоятельно. Для этого:

Автомобиль загоняют на яму или эстакаду, чтобы получить свободный доступ к деталям механизма;
Проводят визуальный осмотр, обращая особое внимание на целостность пыльников;
Проверяют люфт шарниров, который в исправном состоянии не должен превышать 1.5мм;
Вручную покачивают наконечники (появление стука свидетельствует об износе или поломке и необходимости замены).

Поскольку детали системы ремонту не подлежат, в случае обнаружения проблем следует произнести их замену. Автопроизводители и специалисты сервисных центров советуют менять трапецию в сборе. Это обеспечит надежность и длительность дальнейшей эксплуатации.

Выбор новых деталей трапеции

Поскольку автомобиль ВАЗ 2107 снят с производства, найти оригинальные запчасти становится все сложнее. На дорогах стран СНГ рулевые тяги приходят в негодность довольно часто, поэтому запас «родных» деталей давно исчерпан. В последние годы комплекты деталей трапеции поставляются на рынок несколькими известными производителями:

Качество рулевых тяг указанных производителей примерно одинаковое, о чём свидетельствуют отзывы автолюбителей на форумах. Поэтому выбор новой запчасти сводится к соблюдению 3 правил:

1. Остерегайтесь подделок и не покупайте детали в сомнительных торговых точках.
2. Избегайте рулевых тяг неизвестных брендов, продающихся по бросовой цене.
3. Не перепутайте левый длинный наконечник с правым, если меняете часть трапеции.

Замена рулевой тяги lada 2106 (ваз 2106)

Выход из строя рулевого наконечника, рулевой тяги и даже всей рулевой трапеции на автомобилях Ваз-2101, Ваз-2105, Ваз-2106, Ваз-2107, Классика сопровождается характерным стуком в подвеске, потерей курсовой устойчивости при движении и неравномерным износом шин. Думаю, многим автолюбителям это знакомо и учитывая качество наших дорог, вопрос о замене тяги, наконечника или всего сразу, вставал уже не раз. И естественно, всем приходят на ум одни и те же вопросы: Как определить, разбит ли рулевой наконечник или тяга? Можно ли заменить тягу или рулевую трапецию самостоятельно? Какой инструмент понадобится для этой работы? Какого производителя рулевой трапеции лучше покупать? И обязательно ли делать развал-схождение после ремонта?

Определить, пора менять тяги или нет, не сложно. Достаточно загнать автомобиль на яму и руками покачать, подергать тяги проверяя осевые люфты в шаровых пальцах. Если осевой люфт превышает 1 мм или наконечник, когда Вы будете дергать тягу вверх и вниз, будет стучать, то это означает, что пора читать дальше и готовиться к работе. А дальше, давайте сразу определимся с местом для проведения работы и с инструментом, который нам понадобится для успешнойзамены рулевой трапеции на автомобилях Ваз-2101, Ваз-2105, Ваз-2106, Ваз-2107, Классика. Здесь много писать-читать не придется, так как работу необходимо проводить на яме, эстакаде или подъемнике. В противном случае веселое времяпрепровождения Вам гарантировано и травмы тоже. По инструменту, тоже все просто, смотрим фото 1 ниже.

Думаю, ключ на 22, 13, 12 (может пригодиться), отвертка, молоток и пассатижи у Вас найдутся, а вот съемник для рулевых тяг придеться купить. Смотрим фото 2. Два варианта, слева универсальный съемник, справа съемник ветеран, в простонародье «уголок», который наверно был изобретен на следующий год после выпуска первой Классики. И тот, и другой помогут Вам справиться с поставленной задачей. Но, я бы посоветовал бы Вам остановиться на универсальном съемнике и работать удобней, и распрессовывает пальцы на раз, и на других марках автомобилей еще послужит. Да, и рулетку не забудьте приготовить.

Запчасти… Думаю, что самый оптимальный вариант для покупки, это рулевые наконечники, тяги и трапеция Белебеевского производства. Фото 3. В комплект входит: два рулевых наконечника, две рулевые тяги, поперечная (средняя) тяга, шесть гаек и столько же шплинтов. Вроде, как все хорошо, но не все. Нет, сгонов рулевых тяг (регулировочные муфты)! Почему производитель ими не комплектует свои наборы, остается не понятно. Если не ошибаюсь, то только Трек считает необходимым наличие рулевых сгонов в комплекте. Так что, все проверяем, не отходя от кассы! Если сгоны отсутствуют, обязательно их покупаем. Как они выглядят и сколько их всего видно на фото 4.

И о главном. Описание с фотографиями замены рулевой трапеции на автомобилях Ваз-2101, Ваз-2105, Ваз-2106, Ваз-2107, Классика:

1. Первым делом, забравшись под автомобиль, отчищаем гайки шаровых пальцев от грязи. При помощи пассатижей вытаскиваем из пальцев шплинты, проволоку, гвоздики, в общем, все, чем были зафиксированы гайки. Фото 5

2. Далее, ключом на 22 откручиваем по очереди все гайки. Фото 6.

3. Гайки скручены, в дело пускаем съемник. Фото 7 и 8.

4. Так как правая и левая рулевые тяги отличаются, то стараемся их не путать. Сняли правую рулевую тягу с наконечником, положили с правой стороны. Но, не беда, если забыли где какая. Это легко можно узнать, поверните тягу пальцем вверх и смотрите, в какую сторону идет наклон с той стороны она и была снята (фото 9), то же самое проделывайте перед установкой. Лучше лишний раз проверить, чем в очередной раз распрессовывать палец и рисковать повредить пыльник.

5. После того, как тяги сняты, можно с них брать размеры. Рулеткой измеряйте расстояние между центровочными ямками рулевых тяг. И такой же размер выставляйте на новых тягах (фото 10). Тяги скрутили, но хомуты на сгонах пока не затягивайте.

6. Если тяги скручены в необходимый размер, их можно устанавливать на автомобиль. Еще раз напомню, левую и правую сторону не путать. И поперечную (среднюю) тягу устанавливаем изгибом к картеру двигателя, то есть поперечина как бы огибает кожух кпп. Фото 11.

7. Когда все пальцы затянуты и зашплинтованы, можно затянуть и хомуты сгонов. Фото 12. И готовимся к поездке на развал-схождение.

И еще, если Вы меняете один наконечник или пару (тягу и наконечник) и правильно выставите размер, то можете избежать поездки на развал-схождение. Но, если меняете рулевую трапецию полностью, то избежать данной процедуры Вам не удастся. Так как, новая поперечная тяга, не позволит сохранить необходимый размер.

Установка деталей и регулировка

Монтаж рулевых тяг на автомобиле классической модели ВАЗ 2107 не представляет особой сложности и выполняется следующим образом:

1. Измеряем длину старой сборки при помощи стальной линейки с возможно большей точностью.
2. Новый узел регулируем при помощи резьбового соединения до нужного размера и стопорим контргайками.
3. Установка детали на место осуществляется путем введения пальца в посадочное гнездо и завинчивания гайки с определенным моментом.

Своевременная замена неисправных узлов рулевого механизма ВАЗ 2107 позволит избежать серьезных неприятностей и аварийных ситуаций на дороге.

Ремонт рулевой колонки

Из-за постоянного трения в механизме рулевого управления происходит выработка элементов, что говорит о необходимости не только регулировки узла, но и возможного ремонта.

Как снять редуктор

Чтобы демонтировать рулевую колонку на «семёрке», понадобятся следующие инструменты:

• набор ключей;
• вороток;
• головки;
• съёмник рулевых тяг.

После подготовки всего необходимого выполняют следующие пошаговые действия:

1. Автомобиль устанавливают на подъёмник или смотровую яму.
2. Очищают пальцы рулевых тяг от загрязнений.

3. Отсоединяют тяги от сошки редуктора, для чего извлекают шплинты, откручивают гайки и съёмником выдавливают палец из сошки рулевого устройства.

4. Рулевая колонка с рулём соединяется при помощи промежуточного вала. Откручивают крепёж последнего от вала редуктора.

5. Крепление редуктора выполнено посредством трёх болтов к кузову. Отворачивают 3 гайки крепления, извлекают крепёж и демонтируют рулевой механизм с автомобиля. Чтобы узел было удобнее снимать, сошку лучше повернуть до упора в корпус колонки.

Видео: замена рулевой колонки на примере ВАЗ 2106

Как разобрать редуктор

Когда механизм снят с транспортного средства, можно приступать к его разборке.

Детали картера рулевого механизма: 1 — картер; 2 — сошка; 3 — нижняя крышка картера; 4 — регулировочные прокладки; 5 — наружное кольцо подшипника вала червяка; 6 — сепаратор с шариками; 7 — вал сошки; 8 — регулировочный винт; 9 — регулировочная пластина; 10 — стопорная шайба; 11 — вал червяка; 12 — верхняя крышка картера; 13 — уплотнительная прокладка; 14 — втулка вала сошки; 15 — сальник вала червяка; 16 — сальник вала сошки

Из инструментов нужно подготовить:

• стандартный набор ключей;
• головку на 30;
• съёмник сошки;
• тиски.

Работу проводят в следующем порядке:

1. Откручивают гайку сошки и съёмником спрессовывают тягу с вала.

2. Выкручивают пробку маслозаливного отверстия, сливают смазку из картера, после чего отворачивают регулировочную гайку и убирают стопорную шайбу.

3. Верхняя крышка крепится при помощи 4 болтов — откручивают их.

4. Выводят из зацепления вала сошки винт регулировки, затем демонтируют крышку.

5. Извлекают из редуктора вал тяги с роликом.

6. Откручивают крепёж крышки червячного механизма и демонтируют её вместе с регулировочными прокладками.

7. Молотком наносят лёгкие удары по валу червяка и выбивают его с подшипником из корпуса рулевой колонки. Торцевая поверхность червячного вала имеет специальные канавки для подшипника.

8. Извлекают сальник червячного вала путём его поддевания отвёрткой. Таким же образом вынимают уплотнитель вала сошки.

9. При помощи наставки выбивают наружную обойму второго подшипника.

После разборки рулевого редуктора, проводят его дефектовку. Все элементы предварительно очищают путём промывки в солярке. Каждую деталь внимательно осматривают на предмет повреждений, задиров, износа

Особое внимание уделяют трущимся поверхностям червячного вала и ролика. Вращение подшипников должно быть без заеданий

Повреждений, а также следов износа на наружных обоймах, сепараторах и шариках быть не должно. Сам корпус редуктора не должен иметь трещин. Все детали, которые имеют видимый износ, подлежат замене.

Сборка и установка редуктора

Когда проведена замена неисправных элементов, можно приступать к сборке узла. Детали, которые устанавливаются внутри картера, смазывают трансмиссионным маслом. Сборку выполняют в следующем порядке:

1. С помощью молотка и наставки или другого подходящего приспособления запрессовывают обойму внутреннего подшипника в корпус рулевого узла.

2. В обойму помещают сепаратор с шариками, а также червячный вал. На него насаживают сепаратор наружного подшипника и запрессовывают наружную обойму.

3. Монтируют крышку с прокладками и запрессовывают сальники червячного вала и сошки. На рабочие кромки манжет предварительно наносят небольшое количество смазки.
4. Помещают червячный вал в корпус механизма. При помощи регулировочных прокладок производят установку момента его вращение от 2 до 5 кгс*см.
5. Устанавливают вал короткой тяги.
6. В завершении работы в рулевую колонку заливают смазку и заворачивают пробку.

Установку узла на машину осуществляют в обратном порядке.

Устройство и принцип действия.

В состав механизма входят:

• Рулевая сошка;
• Маятниковый рычаг;
• Тяги — длинная (поперечная) центральная и две боковых, состоящих из длинного и короткого наконечников, для соединения которых используются разрезные муфты со стяжными хомутами.

При выполнении маневра поперечная тяга рулевой трапеции смещается под воздействием сошки. При этом она, за счет крепления на маятниковом рычаге, перекашивается относительно геометрической оси моста и одновременно тянет или толкает боковые тяги. Вследствие перекоса воздействие на наконечники оказывается различным, что обеспечивает разницу в углах поворота колес.

Используемые для соединения наконечников боковых тяг регулировочные муфты предназначены для оперативного изменения их длины без разборки механизма. Это позволяет устанавливать углы наклона колес («развал-схождение»).

Для соединения деталей применяются шаровые шарниры (все они однотипные, что упрощает конструкцию и обслуживание). Такое решение позволяет обеспечить нормальное функционирование привода при любом состоянии покрытия, даже при движении по пересеченной местности и неровностям разбитых дорог.

Исправность рулевого привода является залогом управляемости автомобиля и, соответственно, безопасности водителя и пассажиров.

Ремонт и техническое обслуживание

Годами эксплуатации было доказано, что рулевое управление на автомобилях ВАЗ 2107 обладает внушительной надежностью. Однако это не отнимает тот факта, что машине требуется периодический осмотр и ремонт.

При проведении технического обслуживания важно проверить увеличение люфта, а также повышенный износ шаровых шарниров. Для этого нужно повернуть из одной стороны в другую руль

Если колеса не реагируют, когда руль поворачивается на 5 градусов относительно своего начального положения, это говорит о сильном износе. Здесь потребуется ремонт рулевой колонки на ВАЗ 2107.
Чтобы не потребовался срочный и достаточно дорогой ремонт рулевого редуктора на автомобиле ВАЗ 2107, необходимо менять в картере червячного редуктора масло. Делается это с периодичностью в 60 тысяч километров. Через сальники может наблюдаться течь, потому их тщательно проверяют 2-3 раза за год. Это одно из слабых мест системы.
Маятниковый рычаг следует осмотреть путем медленного вращения рулевого колеса из стороны в сторону. Если детали перемещаются в вертикальной плоскости, значит, требуется оперативное вмешательство.

При обнаружении любых неисправностей, поломки следует немедленно устранить.

Для этого привод и механизм рулевого управления демонтируют полностью, либо частично. Все зависит непосредственно от характера поломки.

Проверьте, какие детали имеют дефекты, что вышло из строя. Инспекция требуется для каждого составляющего элемента механизма. Если детали износились, пытаться их отремонтировать не имеет смысла. Выход только один — выполнение полноценной замены износившихся компонентов рулевой системы на автомобиле волжской компании.

При возникновении проблем с рулевым управлением, желательно обратиться на профессиональные станции технического обслуживания.

Фото редуктара рулевого механизма ВАЗ 2107

Своими руками допускается замена редуктора, но процесс сложный и требует хотя бы минимального опыта и навыков.

ВАЗ «семерка» — это настоящая классика отечественного автомобилестроения. В отличие от современных LADA, они более надежные и долговечные, что доказано огромным присутствием этих автомобилей на наших дорогах.

Конечно, ВАЗ 2107 уже давно устарел, он не имеет гидроусилителя, для поворотов и маневров приходится прикладывать достаточное усилие. Но для ценителей это не проблема.

Источник

• luxvaz.ru/vaz-2107/12-rulevoy-mehanizm.html
• 7vaz.ru/remont/zamena-rulevyh-tjag.html
• drive2.ru/l/8517560/
• bumper.guru/klassicheskie-modeli-vaz/rulevoe-upravlenie/rulevyie-tyagi-vaz-2107.html

Диагностика элементов трапеции

Но перед тем, как осуществить замену рулевой трапеции ВАЗ-2107, нужно точно убедиться в ее неисправности. Для этого нужно выполнить такие действия:

Установите автомобиль на смотровой яме или эстакаде, чтобы доступ к элементам рулевого управления был облегчен.
Проведите осмотр рулевых наконечников

Обратите внимание на пыльники – на них не должно быть трещин и порезов. Люфт шарниров не должен превышать 1,5 мм.
Подергайте наконечники и прислушайтесь к тому, есть ли звуки

Если доносятся стуки, то наконечник подлежит замене – ремонтировать его бесполезно, хотя и имеется такая услуга.
У рулевых тяг износа практически нет – они только гнутся в результате ДТП или наезде в большие ямы.

Не стоит пытаться выпрямить тягу – она изготовлена из очень прочного металла, чтобы это сделать, необходимо приложить огромное усилие. Кроме того, прочность металла нарушается после такого «ремонта».

Замена рулевых тяг ВАЗ 2107

В процессе эксплуатации автомобиля детали подвески и других систем подвергаются значительным нагрузкам, что ведет к их износу и выходу их строя. На модели ВАЗ 2107 в наконечниках рулевых тяг образуется выработка, во время движения по плохой дороге появляются стуки. Игнорирование их чревато разрушением узла и потерей управления автомобилем. Решение проблемы – замена неисправных деталей механизма. Для выполнения ремонтных работ на автомобиле ВАЗ 2107 потребуются следующие запасные части:

• тяги рулевые;
• защитные чехлы;
• гайки с коронкой и фиксирующим шплинтом.

Замена узлов производится на автомобиле, установленном над смотровой ямой. Для демонтажа деталей и установки новых используется специальный съемник, торцовый ключ и удлинитель.

Рулевые тяги, наконечники рулевых тяг, где они находятся, какие функции выполняют

Рулевые тяги расположены в самом низу вашего авто, но просто так посмотреть у вас на них не выйдет, поскольку закрываются они передними колесами машины, дабы не было скольжения колес в бок. Чтобы частично их разглядеть, выверните руль до упора, и вы увидите, как к поворотному кулаку подсоединена одна из тяг.

Невзирая на различные конструктивные особенности рулевого привода на разных моделях авто, суть действия привода как такового не меняется. Основная функция заключается в том, что при любом повороте рулевого колеса, во время движения авто, передается усилие на колеса, задавая автомобилю или прямолинейное движение, или же повороты , влево, вправо. Если говорить иначе, то управляемые колеса должны делать повороты под разными углами. Это стало реально благодаря трапеции рулевого управления, которая состоит из: левой и правой рулевых тяг, а так же средней и рычагов колес.

Неисправности рулевой колонки Ваз 2107

С учетом простой конструкции колонки, вариантов неисправности немного

Важно следить за ее состоянием и вовремя устранять проблемы при их появлении

Основных видов неисправностей несколько:

1. Скрип колонки. Причиной скрипа может быть износ деталей колонки, деформация обшивочных панелей, неисправности блока рулевого переключателя.
2. Люфт рулевого колеса. Возможно две причины этого. Первая – отпущена гайка крепления рулевого колеса. Устранить эту неисправность просто. Но если вовремя этого не сделать, шлицы на валу разобьются и рулевое колесо может провернуться, оставив автомобиль неуправляемым. Другая причина – износ червячной передачи рулевого редуктора. Тогда необходимо подрегулировать редуктор или произвести его ремонт.
3. Люфт в плоскости рулевого колеса или оси колонки. Это опасная неисправность, появляющаяся при износе (ослаблении) элементов кронштейна крепления или шлицевых соединений.

Ослабление гаек и болтов шлицевых креплений со временем приводит к стиранию шлицов, в результате чего автомобиль теряет управление. Поэтому люфт колонки должен быть устранен незамедлительно.

Замена рулевых тяг на ВАЗ 2101-ВАЗ 2107

Добро пожаловать! Рулевые тяги необходимо всегда держать в хорошем состоянии и по возможности проверять их на наличие различного рода повреждений, ведь они являются неотъемлемой частью машины и участвуют в проворачивании колёс. Как заменить тяги на новые в случае, если старые пришли в негодность?

Примечание! Вам понадобятся следующие инструменты: пассатижи, гаечный ключ «на 22», отвёртка, молоток и специальный съемник шаровых шарниров (фото съемника приведено ниже).

Местонахождение тяг

Расположены внизу автомобиля, но просто взглянуть на тяги не получится, т.к. их закрывают передние колёса автомобиля. Поэтому выверните руль и увидите как одна из рулевых подсоединена к поворотному кулаку автомобиля.

Примечание! Для наглядности выше приведена схема, где красными стрелками указана центральная рулевая тяга, а синей стрелкой обозначены две боковые тяги, которые как раз таки и подсоединены к рычагам поворотного кулака, обозначенного зелёной стрелкой!

Когда нужно менять тяги? В ситуации деформации машина начинает вести себя на дороге расхлябано, а именно: при полностью выровненном руле передние колёса начинают уходить в какую-либо сторону, это особенно становится заметно на повороте (вы поворачиваете автомобиль допустим на лево, а тянет в право).

Примечание! Тяги деформируются от сильного наезда на кочку или другое препятствие, поэтому будьте аккуратны и берегите свой автомобиль, а если неприятность приключилась, то проверьте сами тяги и шаровые на исправность! (Подробно процесс описан в статье: «Проверка рулевых тяг и шаровых шарниров на исправность»)
