Нижний рычаг на ваз 2107

Особенности эксплуатации рычагов подвески

В целом, рычаг подвески — неприхотливая и долговечная деталь, особенно, если он сделан из стали. Стальные рычаги, в отличие от легкосплавных, подходят для использования в течение нескольких циклов от ремонта до ремонта подвески. При ремонте рычага заменяют шаровую опору и сайлентблок (или два сайлентблока в случае с треугольным или простым продольным рычагом), а сама деталь отправляется на второй или третий срок службы. Легкосплавные же рычаги в большинстве случаев подлежат замене целиком, что увеличивает стоимость ремонта подвески, хотя и несколько упрощает его.

Причиной выходя рычага из строй обычно являются два фактора: механическое воздействие и коррозия

Причиной выходя рычага из строй обычно являются два фактора: механическое воздействие (попадание в яму, ДТП), приводящее к деформации рычага, и коррозия, которая, кстати, легкосплавным рычагам не грозит.

Факторы, влияющие на цену

Стоимость нижнего рычага на авто ВАЗ 2107 может быть разной. При формировании прайса учитывают следующие характеристики запчасти:

1. Тип крепления.
2. Особенности конструкции.
3. Общее состояние.
4. Оригинальность.
5. Качество.

Большое влияние на стоимость запчасти оказывает фирма-производитель. Чем она известнее и надежнее, тем дороже будут стоить ее детали. Импортные модели обходятся дороже отечественных. В регионах с высоким уровнем конкуренции можно найти запчасть с неплохой скидкой. Доставка рычага для ВАЗ 2107 влечет за собой дополнительные финансовые траты.

Зависит цена и от популярности реализатора. В крупных и известных официальных магазинах стоимость деталей выше, чем в небольших, недавно открывшихся торговых компаниях.

Наиболее распространенные конструкции и устройство передней подвески

На сегодняшний день большинство автомобилей малого и среднего классов оснащены подвеской Мак-Ферсона.

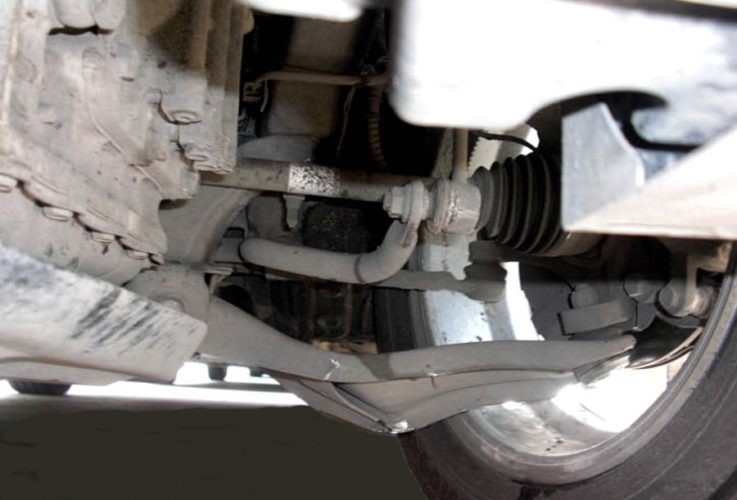

На рисунке – устройство переднего узла такого типа:

Отличительной чертой подобных передних подвесок является возможность совместного использования нижнего рычага и телескопической вертикальной стойки. В таких подвесках большая часть нагрузки от веса автомобиля идет на кузов в месте верхнего крепления телескопической стойки, поскольку упругий элемент (на рисунке это пружина) находится прямо на передней стойке.

Нижний рычаг треугольной формы нужен, чтобы контролировать траектории перемещения колеса и передавать силовым элементам продольные и поперечные усилия, которые появляются, когда автомобиль движется. Подобная система хорошо работает, если установлен передний привод колес: ось вращений колеса будет расположена выше ее нижнего рычага.

Материал изготовления

Рычаг стабилизатора — это такая деталь, которая несет на себе колоссальные перегрузки. Такие перегрузки представить себе достаточно трудно, поскольку нагрузка при крене равна массе самой машины, умноженной в несколько раз. Что позволяет преодолевать такие перегрузки и при этом не выходить из строя раньше времени?

Во-первых, это достаточно толстая и усиленная рама, которая как раз предназначается для того, чтобы брать на себя львиную долю нагрузки при ударах и кренах. Рама выполняется из стали, которая дополнительно усиливается полыми внутри распорками, не позволяющими металлу деформироваться или растрескиваться.

Второй влияющий фактор — это, конечно же, материал, из которого выполняются элементы подвески различных размеров. Причем к таким элементам предъявляются повышенные и особенно строгие требования, которые не свойственны ни одному другому функциональному узлу машины. К примеру, здесь постоянно приходится иметь дело с неблагоприятной окружающей средой. Если пороги и рама машины в обязательном порядке покрываются антикоррозионным составом, который представляет собой герметичную и толстую пленку, то на рычаги такую пленку нанести уже не получится.

Первые рычаги, которые устанавливались на машины до середины девяностых годов, были выполнены из стали. Такое решение имеет несколько значительных преимуществ, которые, впрочем, остаются актуальными и на сегодняшний день. К примеру, сталь практически не подвергается коррозии, а потому имеет значительный срок службы. Кроме того, такой материал ремонтопригоден и вполне может пережить 3–5 циклов реставрации и восстановления, а затем вновь быть установленным и выполнять свои функции в полной мере.

Тем не менее в наши дни лидируют детали из облегченных сплавов. Взамен более низкой надежности такие детали меньшего размера позволяют машине двигаться быстрее и расходовать намного меньше топлива, чем в случае со стальными деталями.

Назначение и основные элементы подвески

Колесная подвеска была создана гораздо раньше самого автомобиля. Изначально она использовалась на конных экипажах, которые предназначались для комфортной езды на длинные расстояния. На них было установлено не менее 4 колес, из-за этого конструкторы обязаны были беспокоиться о том, как обеспечить вертикальное перемещение колес относительно кузова

Это было особенно важно для езды по неровным дорогам.

Первые конструкции подвесок были созданы именно в этот период. Позднее, почти без каких-либо изменений, они использовались и в первых машинах, которые как раз уже начали появляться на рынке. Скорость этих автомобилей могла едва доходить до 30 км/час. Но с развитием отрасли необходимо было пересмотреть подход к конструкциям подвесок.

Изначально подвеску воспринимали лишь как средство достижения максимально комфортной езды, но автомобили становились все быстрее, и акцент сместился на качество управляемости. В 20-е годы прошлого века появилась новая система организации автомобиля: создавалась независимая система подвески для передних, а впоследствии и для задних колес.

Сегодня в секторе легковых автомобилей возможна установка независимой подвески только для передних колес. Она может сочетаться с независимой, полунезависимой и зависимой системой задних. Хотя уже существует большое количество схем, все они объединены общими составляющими. Там есть:

• направляющие элементы, которые обеспечивают заданную траекторию перемещения колес относительно кузова;
• упругие элементы, отвечающие за необходимое усилие перемещения колес;
• элементы, цель которых – гашение колебаний.

Направляющие элементы: рычаги, стойки, шаровые опоры и резинометаллические шарниры.

Упругие элементы: пружины, рессоры, торсионы и пневматические камеры.

Элементы, отвечающие за гашение колебаний: различные амортизаторы.

Та классификация, что мы привели, относительно условна, ведь в различного рода подвесках некоторые детали вполне могут выполнять несколько функций одновременно.

Например, рессора. Изначально она использовалась еще в каретах. Рессора помогала снять интенсивность колебаний за счет взаимного трения ее листов. Кроме этого, участки рессор с несимметричной формой служили и рычагами.

Благодаря своей функциональности рессоры начали использоваться повсеместно. Подобная классификация ключевых элементов дает четкое понимание зависимости характеристик рессоры от замены какой-либо вышеупомянутой детали. Например, положение колес зависит от направляющих деталей, жесткость устройства подвески связана с упругими элементами, а эффективность гашения колебаний обеспечивается амортизаторами.

Признаки неисправности рычагов и сайлентблоков

Одним из признаков неисправности является шум в подвеске при движении, особенно по плохой дороге. В числе прочего, он возникает при сильном износе сайлентблоков (резинометаллических шарниров рычагов). Также, если изношены сайлентблоки или деформированы рычага ВАЗ 2107, становится невозможно выставить углы установки передних колес. Эта же проблема возникает при деформации осей передних рычагов.

При деформации рычагов автомобиль может вести в сторону при движении по ровной дороге. Крайне неприятное явление — самовозбуждающиеся колебания передних колес – часто является следствием износа сайлентблоков.

Устранение любой из перечисленных неисправностей рычагов и сайлентблоков требует снятия рычагов подвески.

Инструменты

Для ремонта вам понадобятся:

• домкрат;
• баллонный ключ;
• ключи 13, 17, 19, два ключа на 22;
• верхний рычаг;
• съемник шаровой;
• съемник сайлентблоков (можно обойтись без него).

Замена верхнего рычага подвески ваз 2107

Замену верхнего рычага подвески ваз 2107, так же как и нижнего производят в случае его механических повреждений, а так же для замены износившихся сайлентблоков.

Последовательность разборки и снятия верхнего рычага выглядит следующим образом:

1. Снимите колесо с ремонтируемой стороны.
2. Отсоедините верхнюю шаровую опору от рычага, для этого ключом на тринадцать отверните три гайки болтов крепления корпуса шаровой (см. Замена шаровых опор ваз 2107).
3. После того, как шаровая опора отсоединена, немного поднимите рычаг вверх и гаечным ключом на 22 отверните самоконтрящуюся гайку болта крепления рычага к кузову автомобиля, придерживайте болт от проворачивания вторым ключом на 22.
4. Выньте болт и снимите рычаг. Для того чтобы вынуть болт(он длинный), возможно потребуется открутить переднюю часть пластикового подкрылка. Болт может упираться в подкрылок.

После того, как рычаг снят с автомобиля, необходимо снять два сайлентблока:

1. Зажмите рычаг  в тиски и установите съемник. Заворачивая болт съемника, выпресуйте сначала один, потом другой сайлентблок со своих мест.
2. Замените рычаг или проделайте какой-либо другой ремонт и установите тем же съемником новые или старые сайлентблоки на место.

Установку верхнего рычага подвески ваз 2107 производите в порядке обратном снятию

Установив рычаг, установите болт его крепления, наживите, но не затягивайте полностью самоконтрящуюся гайку крепления, далее нагрузите подвеску, подложив под нижний рычаг проставки и приопустив автомобиль на домкрате, прикрутите корпус шаровой опоры к верхнему рычагу и не разгружая подвески, затяните гайку болта крепления рычага.

Если шаровая опора отсоединялась путем выпресовки пальца, то самоконтрящуюся гайку крепления пальца, так же как и гайку крепления оси рычага, рекомендуется заменить новыми. На этом ремонтные работы по снятию и замене верхнего рычага завершены.

После замены рычага и/или сайлентблоков необходимо заново отрегулировать углы развала/схождения колес.

Назначение и принцип работы

Машина, совершая очередной маневр, неизбежно начинает накреняться. Тем, кто уже знаком со школьным курсом физики и не забыл его с течением времени, хорошо известно, что крен происходит в противоположную сторону тому, куда стала поворачивать машина.

Это явление хорошо известно, равно как и известны негативные последствия такого явления. Так, колеса, которые не подверглись крену, практически теряют сцепление с дорогой. Чем это грозит? Разумеется, это не может не сказаться на управляемости, которая мгновенно спадает до нулевой отметки, а это уже грозит возникновением аварийной ситуации.

Не стоит забывать и о том, что дороги, особенно в нашей стране, не так уж близки к идеалам, и даже асфальт норовит преподнести водителю неприятный сюрприз в виде ухаба или ямы, которые могут негативно сказаться на состоянии подвески. С этой целью подвеска должна не просто эффективно бороться с кренами и не позволять машине потерять сцепление с дорогой, но и умудряться при этом «проглатывать» ямы и не позволять ударам от колес переноситься на кузов и салон.

Что дает подобная работа стабилизатора? Во-первых, машина частично или полностью встает на четыре колеса, и их сцепление с дорожным полотном становится максимальным. Во-вторых, при этом значительно компенсируется та нагрузка, которая может ложиться на подвеску в моменты, когда при подобном крене приходится иметь дело с неровной дорогой.

Ориентировочный прайс

Взять новый нижний рычаг на машину марки ВАЗ 2107 можно за 400-1500 рублей.

Стоимость разборных деталей варьируется в пределах 400-600 рублей. Примерные цены разных фирм приведены ниже:

• АвтоВАЗ – 400-500 рублей.
• WEBER – 400 рублей.
• Волга АвтоПром – 520 рублей.
• FORWARD – 400 рублей.
• Начало – 600 рублей.
• Тольятти – 500 руб.

Рычаг нижней подвески в сборе продают за 1000-1500 рублей. Ориентировочная стоимость данной детали популярных производителей:

• Тольятти – 1400 рублей.
• БЗАК – 1490 рублей.
• FORWARD – 1400 рублей.
• ТРЕК – 1500 рублей.

Бывший в использовании нижний рычаг разборной можно взять за 200-300 рублей, а в сборе – за 500-700 руб. Если нужна доставка, то по городу она обойдется в 250-400 руб.

Характерные неисправности рычага передней подвески автомобиля

Чтобы знать, как снять рычаг передней подвески, нужно понимать ее устройство.

Типы передних подвесок, которые используются в последнее время, представляют собой сложные энергоемкие многорычажные устройства. Они создаются из компонентов различных конфигураций и материалов.

Рычаг передней подвески является основной частью современных многорычажных устройств, которые можно поделить на следующие типы:

1. Подрамник: это жесткая основа, на которой находятся несколько крепежных отверстий. Он требуется, чтобы установить поперечные штанги.
2. Продольный рычаг: отвечает за фиксацию колеса при движении назад и вперед (ось Y). Рычаг крепится к кузову и ступичной опоре. Точная настройка продольных элементов позволяет избежать рыскания. Помимо того, эти детали также позволяют зафиксировать положение кузова при возможных резких ускорениях и торможениях.
3. Поперечный рычаг: данный элемент передней подвески необходим, чтобы обеспечить нужный диапазон смещения кузова по оси X. То есть за крены кузова ответственны поперечные элементы подвески.

Можно сказать, что в многорычажных передних подвесках, которые активно используются сейчас, действующими элементами в большей степени являются блоки из трех элементов, а не рычаги по отдельности.

Существует два типа соединения: А- и Н-тип.

Кроме того, рычаги бывают верхние и нижние. Такое деление актуально для передней подвески. Они выполняют такие функции:

1. Верхний рычаг передней подвески отвечает за фиксацию рулевого кулака и его соединение с колесом. Благодаря жесткости соединения обеспечивается вертикальное положение колеса.
2. Нижний рычаг передней подвески может частично снять нагрузку с верхнего, взяв его работу на себя. Кроме этого, он не позволяет стойке типа McPherson выйти за пределы допустимого диапазона колебаний.

У владельцев автомобилей часто могут возникать следующие проблемы:

• при езде по немного неровной дороге их передняя подвеска «пробивается»;
• автомобиль постоянно уводит вправо или влево;
• шины очень сильно изнашиваются (они могут протереться до кордовых нитей).

Если вы столкнулись с вышеупомянутыми неприятностями, то это может свидетельствовать о проблемах с рычагами передней подвески. В случае «пробивания» подвески виной всему может быть излом рычага. Если из строя выходит хотя бы один из трех рычагов в А- или Н-блоке, сразу же падает энергоемкость подвески. На всякий случай следует проверить пружины, их целостность.

Если же машина постоянно уходит вправо или влево, нужно удостовериться, что рычаги передней подвески целы. Металлическая штанга могла изогнуться по время эксплуатации.

Наибольшее внимание следует уделить местам соединения рычагов с остальными компонентами.

В случае, если шины слишком быстро приходят в негодность, во всем может быть виноват сбитый угол развал-схождения. Так как колеса уже потеряли нужное вертикальное положение, резина начинает сильно истираться. Если не удается скорректировать этот угол, можно поискать проблему в месте крепления элементов передней подвески к рулевому кулаку. Вероятно окажется, что деформированы элементы крепежа или уплотнители.

На состояние рычагов передней подвески влияет и износ сайлентблоков. Эти детали долго служат (в среднем до 175 тыс. км пробега), но их ресурс расходуется, если автомобиль эксплуатируется в тяжелых условиях или если на заводе недосмотрели и не сняли брак с конвейера. Последствия износа сайлентблоков такие же: автомобиль заносит или сильно стирается резина.

Сайлентблоки поглощают возникающую в ходе движения автомобиля вибрацию, и таким образом они предохраняют от поломки остальные деталей передней подвески. Если вы захотите проверить состояние этих деталей, нужно будет открутить шаровые опоры, загнав машину на смотровую яму. В идеале на них не должно быть никаких трещин и разрывов, а сам материал должен быть упругим и плотным.

Если же структура материала изменилась (резина уже рыхлая и легко мнется в руках), то их нужно снять и установить новые.

Кроме того, обратите внимание на втулку сайлентблоков – она не должна проворачиваться, сколько бы усилий вы ни прилагали.

Ремонт нижнего рычага

Если нижний рычаг незначительно погнулся и при этом других повреждений не выявлено, то можно продолжать эксплуатировать автомобиль, только надо проверить развал-схождение колёс. Ремонт или замена этого элемента передней подвески проводится в следующих случаях:

• сильное повреждение нижнего рычага;
• появление трещин.

Для выполнения работ понадобятся такие инструменты:

• набор рожковых ключей;
• набор головок;
• щётка по металлу;
• домкрат;

• съёмник для выпрессовки сайлентблоков;

• приспособление для снятия шаровых опор;

• монтажная лопатка;
• проникающая жидкость;
• молоток;
• тиски.

Снятие рычага

Необходимость в демонтаже нижнего рычага возникает при выходе из строя указанного элемента, для замены оси или сайлентблоков.

Порядок выполнения работ:

1. Приподнимают переднюю часть автомобиля. Для этого используют домкрат, но можно и подъёмник.

2. Снимают колесо.

3. Откручивают нижнее крепление амортизатора.

4. Ослабляют гайки на оси.

5. Освобождают крепление подушки стабилизатора.

6. Немного нагружают подвеску. Для этого понадобится надёжная опора, которую подставляют под рычаг и немного опускают автомобиль.

7. Откручивают гайку на опоре и выпрессовывают палец. Делают это при помощи специального съёмника.

8. Разгружают подвеску. Делать это надо плавно. Аккуратно оттягивают стабилизатор, чтобы перевести его через шпильку, имеющуюся на нижнем рычаге.

9. Снимают пружину. Для этого её поддевают и снимают из опорной чашки.

10. Откручивают болты крепления оси. Под ними есть шайбы, которые используются для регулировки угла «развала» колёс. Надо запомнить их расположение, иначе придётся снова проводить регулировку.

11. Снимают нижний рычаг. Для этого используют монтажную лопатку, которой аккуратно отжимают ось.

Видео: последовательность демонтажа нижнего рычага

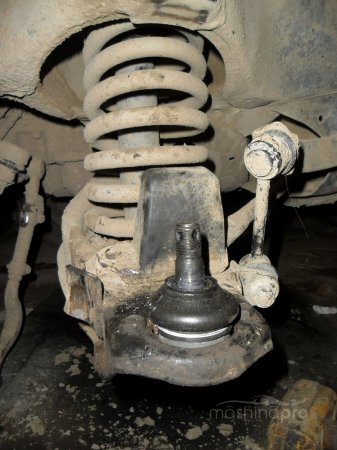

Замена шаровой опоры

Заменить шаровую опору на нижнем рычаге можно без его снятия. Так как у нас нижний рычаг уже снят, то поменять на нём шаровую опору будет намного легче:

1. Очищают гайки крепления шаровой опоры. Делают это при помощи щётки по металлу также можно смазать резьбу WD-40.

2. Снимают опору. Для этого откручивают три гайки крепления и снимают указанный элемент. Внимательно осматривают рычаг, чтобы обнаружить возможные повреждения и трещины.

3. Устанавливают новую шаровую опору и зажимают все гайки.

Новая шаровая опора уже идёт со смазкой, поэтому дополнительно её смазывать не надо. На некоторых опорах в нижней части есть маслёнка, через которую можно через время дополнительно наполнять её смазкой.

Видео: замена шаровой опоры

Замена сайлентблоков

Последовательность выполнения работ по замене сайлентблоков на снятом нижнем рычаге:

1. Рычаг надёжно фиксируют в тисках.

2. При помощи съёмника выдавливают старые шарниры.

3. Осматривают рычаг на наличие повреждений.

4. Вставляют один сайлентблоки. Для этого также используется съёмник.

5. В отверстие вставляют ось вместе с шайбами.

6. Запрессовывают второй шарнир. Делают это так же как и в предыдущем случае.

Видео: замена сайлентблоков

Специалисты рекомендуют, после того как была проведена замена шаровой опоры и сайлентблоков, использовать только новые гайки.

Установка рычага

После проведения ремонта корпуса рычага, замены сайлентблоков или шаровой опоры, монтаж нижнего рычага выполняется в обратном порядке:

1. При помощи болтов фиксируют ось вместе с рычагом.

2. В опорную чашку устанавливают нижний край пружины. После этого начинают поджимать нижний рычаг. Смотрят, чтобы стабилизатор не зацепился за втулку.

3. Вставляют резьбовую часть шаровой опоры и фиксируют гайку.
4. Фиксируют подушку стабилизатора.
5. Устанавливают амортизатор и закручивают гайку.

6. Проверяют качество затяжки всех гаек. Они должны быть зажаты надёжно и прочно.

7. Устанавливают колёса и снимают автомобиль с домкрата.

На этом замена нижнего рычага считается законченной, можно дальше безопасно и комфортно эксплуатировать автомобиль.

Видео: установка нижнего рычага

Регулярно осматривая состояние передней подвески на ВАЗ 2107, можно вовремя заметить и устранить возникшие неисправности. Выполнить самостоятельно замену рычага, шаровой опоры или сайлентблоков сможет даже начинающий автолюбитель. Поддержка подвески в исправном состоянии, обеспечивает не только комфортную, но и безопасную эксплуатацию автомобиля. Применение качественных деталей проверенных производителей позволит значительно увеличить срок их службы и выполнять ремонт надо будет намного реже.

Ремонт, замена рычагов: почему новичкам лучше не лезть в подвеску

Отметим сразу, что работы по замене должны проводить в специализированных СТО, если у вас нет подобного опыта или квалификации. Рычаг – важнейшая часть подвески, и любая неточность при сборке, отсутствие специализированного оборудования, например съемников, или непоследовательная сборка могут привести не только к преждевременному скорому износу сайлентблоков, но и к аварийной ситуации на дороге.

Выбивать молотком старые упругие элементы, а тем более нагревать рычаг паяльной лампой категорически нельзя. Тем самым можно овализировать посадочное место или перегреть металл, сделать рычаг хрупким. В итоге – ДТП.

Например, вряд ли вам известно, что резинометаллические втулки могут быть затянуты только тогда, когда автомобиль снова стоит на колесах. Если затягивание происходит, когда автомобиль поднят, втулки будут постоянно находиться под натяжением, чрезмерно растягиваться на неровностях и вскоре снова придут в негодность.

Но также стоит помнить, что в зависимости от конструкции подвески автомобиля некоторые сайлентблоки невозможно выпрессовать. В таком случае меняется весь неразборный рычаг.

Отметим также, что при переборке подвески настоятельно рекомендуется замена всех рычагов. Как минимум всех спереди (справа и слева) или сзади. В идеале – и там, и там. В противном случае старый, изношенный рычаг или группа с люфтом может легко и быстро убить новичка.

Пример снятия рычагов:

Видео взято с YouTube-канала motodor Rus

Кроме того, для правильной центровки колес всегда нужно придерживаться маркировки положения регулировочных винтов и не пренебрегать использованием шайб регулировки. При отсутствии регулировочных шайб выставления кастора рычаг не встанет в заданное производителем положение. Глазу это не заметно, но достаточно буквально десятых долей градуса и миллиметра, чтобы сбилась вся настройка шасси, автомобиль начало вести в сторону, а «резинки» на рычагах начали быстрыми темпами приходить в негодность.

Сами шарниры также должны выставляться по специальным меткам:

В некоторых случаях неправильная установка рычагов даже может повлиять на геометрию кузова!

Как видно, есть немало нюансов как по снятию, так и по установке рычагов, знать которые может только профессионал или опытный автовладелец. Тем самым мы хотим предостеречь автолюбителей от необдуманных поступков с целью минимизации возможных материальных потерь. Если никогда не делали подобную работу или не уверены, что знаете нюансы, не стоит лезть в такой сложный механизм, как подвеска. Себе дороже выйдет!

Общие нюансы замены рычага подвески:
