Замена сальника штока выбора передач ваз 2114

Два способа замены сальника КПП на ВАЗ-2110

Менять сальник проще на снятой коробке передач.

Замена элемента, который пришёл в негодность, может производиться двумя способами.

1. Первый из них очень трудоёмкий, так как нужно будет снимать КПП. Зато замена сальника пройдёт намного легче.
2. Второй способ кажется менее затратный по времени и силам, но на практики осуществить данную процедуру очень непросто. Только опытные автомобилисты, которым неоднократно приходилось ремонтировать свои автомобили, могут заменить сальник прямо на автомобиле, не снимая коробки передач.

Диагностика неисправностей

Опытные автовладельцы знают визуальные причины, по которым можно определить выход из строя сальника кулисы. Естественно, что по таким причинам нельзя точно определить причину течи, но это даёт сигнал провести диагностику, при которой можно точно выявить причину течи масла.

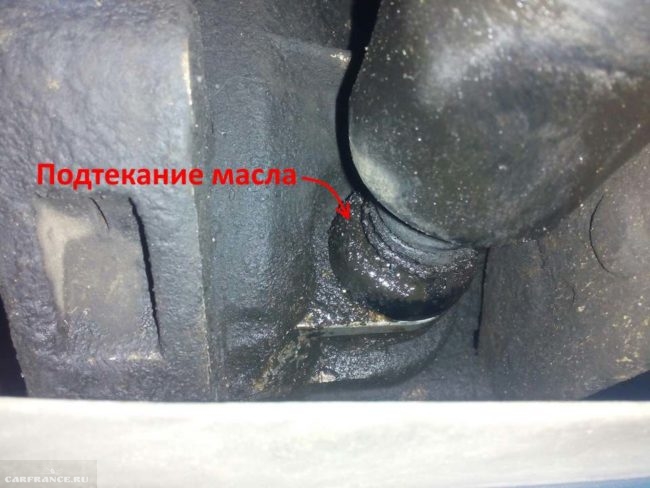

Замасленный резиновый чехол говорит об неисправности сальника кулисы.

Но не всегда эти пятна указывают на выход из строя сальника. Бывает так, что это связано с масляным фильтром, который иногда плохо закручивается. В любом случае, водитель обязан следить за любыми подтёками масла в районе КПП. Для этого нужно следить за уровнем масла. Только так можно спасти коробку от поломки, которая непременно произойдёт, если она будет работать с минимальным количеством масла.

Другой способ, который говорит о выработке сальника – это характерный хруст, который слышен при переключении передач. Но этот хруст способен диагностировать только опытный владелец ВАЗ-2110. В любом случае, если вы услышали непривычные звуки при переключении на передачу, лучше провести диагностику КПП.

Комплект инструментов, необходимых для замены

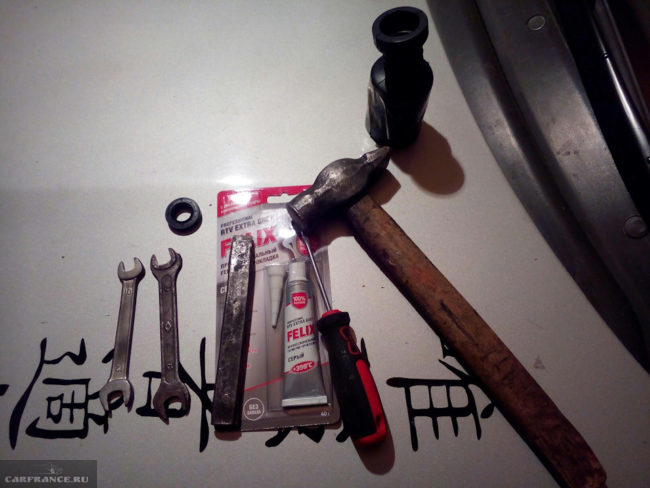

Минимальный комплект инструментов для замены сальника без снятия коробки передач.

Для того чтобы замена детали прошла без проблем, нужно заранее подготовить место и необходимый комплект инструментов. Вам понадобится:

1. Комплект ключей и головок, причём на 13 нужно два ключа и обязательно должен быть ключ на 10. Так же обязательно должна быть торцевая головка на 22.
2. Зубило или отвёртка понадобится для выбивания сальника.
3. Молоток небольшого размера, чтобы можно было подлезть.
4. Герметик силиконовый.
5. Шило и крючок.

Дополнительные приспособления

Обычный саморез позволит обойтись без специального съемника.

Для тех, кто решил заменить сальник коробки не снимая её с автомобиля, понадобятся дополнительные приспособления:

1. Несколько длинных саморезов.
2. Кусок трубы, для запрессовки нового сальника.

Диагностика

Какие же симптомы указывают на то, что пора менять манжету кулисы или штока КПП? Чаще всего масляные пятна и следы, остающиеся на асфальте или другом покрытии, после долгой остановки автомобиля и есть те самые признаки.

Опытный водитель их обязан вовремя заметить и сделать надлежащие выводы. Но не всегда такие пятна свидетельствуют о проблеме с манжетой кулисы.
Часто причиной ухода масла становится , который и нужно проверить во избежание ошибки. Нередко этот самый фильтр бывает плохо закручен, вследствие чего и происходит утечка.

Регулярная проверка поможет избежать проблем с утечкой . Уровень масла КПП должен удобно просматриваться, а неисправный сальник дает о себе знать и характерным хрустом, возникающим при переключении передач.

Выдергивание внутренней гранаты из коробки скоростей. Видео

Поэтому лучше не пробовать вырвать гранату из коробки дергая за тормозной диск, а вставить под гранату монтировку а под монтировку трубку, попытайтесь выдавить гранату с коробки, если выдавили отлично. Бывает, граната не поддается выдавливанию, тогда ее сбивают ударами молотка.

Фото. Снятая граната с коробки скоростей.

Но перед тем как выдавливать гранату, подставьте емкость для сбора масла, ее можно сделать из старой канистры вырезав отверстие. Если в коробке масло в норме то оно обязательно потечет из коробки.

Фото. Показано как монтировкой можно выдавить сальник из коробки скоростей.

Граната снята, выдавливайте старый сальник с коробки скоростей.

Фото. Место сальника гранаты.

Старый сальник сняли, подождите пока сойдет масло, протрите тряпочкой начисто место установки сальника. Новый сальник можно для большей уверенности промазать герметикам, и легкими ударами молотка по кругу сальника посадить на место.

Фото. Забивание сальника в коробку скоростей.

Сальник забили, осталось вставить гранату на место. Направьте гранату в коробку и толчком вдавите ее на свое место. Дальше собирайте в обратной последовательности.

Что хорошо, при такой замене сальника гранаты не сбивается сход и развал колеса, поэтому его регулировать не придется.

Фото. Стрелкой показан болт пробка залива масла в коробку скоростей.

Остается долить масло в коробку скоростей. Для этого нужно открутить болт пробку, что хорошо болт пробка является и уровнем масла в коробке скоростей, масло заливают в коробку пока оно не потечет с отверстия залива масла, как мало начнет вытекать значит это уровень масла в коробки.

Фото. Стрелкой показана лейка с трубкой для залива масла в коробку.

Есть много разных способов и приспособлений для залива масла в коробку скоростей. Я пользуюсь простой лейкой и трубкой, лейку одеваю на трубку, а кончик трубки вставляю в отверстие залива масла в коробку скоростей. Но этот способ не очень быстрый, так как масло густое, но если спешки нет, можно немногого подождать пока масло заполнит коробку. Обычно на доливку хватает литра масла.

Доработка

На данный момент сложилась такая ситуация, когда счастливые обладатели ВАЗ 2110 в целях доработки и модифицирования коробки переключения передач, обсуждают замену стандартной кулисы на так называемую «короткоходную».

Последняя представляет собой продукт (следствие) тюнинга, проведенного своими руками. Насколько такое мероприятие оправдано, каждый владелец должен решать индивидуально.

Если оценивать объективно, то монтаж кородкоходки идет исключительно на пользу КПП, поскольку он делает переключение ступеней более четким и отзывчивым.

Нет нужды в демонтаже штатного варианта, если вы решили установить себе короткоходку. Для этого нужно произвести следующие манипуляции:

• с внешней стороны произвести разбор шаровой опоры;
• после этого следует разжать металлическое кольцо опоры, а также развести пластмассовые лапки;
• таким образом шар выйдет;
• затем от опоры отсоединяется тяга, а затем к ней приваривают листовой кусок металла, имеющий высокую прочность и небольшой кусочек трубы;
• дабы избежать самопроизвольного включения скоростей, нужно поднять вверх шарнир с крючком.

Следует четко осознавать, что данный вид монтажа приведет к необходимости прикладывания больших усилий во время переключения ступеней. Положительным моментом является то, что подобные переключения станут более выраженными и плавными, что само по себе удобно.

Ремонт и замена

Начинающим автомобилистам достаточно сложно даже просто определить, из-за чего не работает их КПП. Что уж говорить о замене сальника коробки передач на ВАЗ 2114, которая требует определенной сноровки и знаний в области ремонта машин.

Увы, если игнорировать первичные признаки неисправности коробки переключения передач, это может вылиться в полноценную необходимость замены всего агрегата. Многие даже боятся спрашивать актуальную стоимость новой КПП на «четырнадцатую» модель. Но мы скажем. Сегодня такой агрегат обойдется вам минимум в 15 тысяч рублей. Причем это цена без учета услуг по установке. Самостоятельно поменять всю КПП — задача не из простых.

Еще один большой минус самостоятельной замены — это отсутствие гарантии. Завод предоставит ее вам только в том случае, если замену выполнить сертифицированная станция технического обслуживания. Так что настоятельно рекомендуем обратиться к официальному дилеру, раз дело дошло вплоть до замены коробки.

Будем откровенными. Ситуации, при которых автомобиль доводят до состояния непригодности к ремонту КПП — большая редкость. Чаще всего требуется что-то вроде замены сальника штока выбора передач на ВАЗ 2114, шестерней, рычагов и прочих компонентов.

Самостоятельно провести диагностику в гаражных условиях сложно. Для грамотного определения поломки потребуется минимум подъемник и огромный опыт водителя в ремонте машин. Но лучше всего диагностику провести на автосервисе с соответствующим оборудованием. Поручите ли вы им ремонт, или этим этапом займетесь сами — решать вам.

На стоимость ремонта КПП на ВАЗ 2114 влияет несколько факторов:

• Место жительства;
• Уровень квалификации мастеров;
• Пункты заключаемого договора на замену или ремонт КПП;
• Уровень автосервиса (обычная станция технического обслуживания гаражного типа или полноценный автосервис с большим штатом сотрудников и новым оборудованием).

Замена

Если действия, описанные в предыдущем пункте, вам не помогли, то, по всей видимости, необходимо произвести замену элемента своими руками.

Что потребуется?

Для того чтобы произвести замену кулисы, вам понадобится подготовить все, что может потребоваться для выполнения работ:

• непосредственно новая кулиса для ВАЗ 2110;
• отвертка;
• бокорезы;
• набор гаечных ключей;
• трещотка;
• смазка «Литол-24».

Новая кулиса для трансмиссии ВАЗ 2110

Отвертка с плоским наконечником

Бокорезы — ими нужно будет раскусить хомут

Приготовьте набор гаечных ключей — вам понадобятся ключи разных размеров

Трещотка для откручивания болтов

Смазка «Литол-24»

Поэтапная инструкция

1. Сядьте в салон вашего ВАЗ 2110 и при помощи отвертки произведите демонтаж декоративного чехла рычага переключения скоростей. Потяните селектор КПП вверх и демонтируйте его вместе с защитным чехлом.
2. Возьмите гаечный ключ на «10» и по очереди открутите две крепежные гайки, а также болт, крепящий накладку кронштейна блокировки задней передачи.
3. Далее, возьмите гаечный ключ на «13» и отверните гайку, крепящую ось рычага КПП. Затем открутите винт, фиксирующий ось. Здесь вам может потребоваться трещотка.
4. Произведите демонтаж оси. Потом из селектора КПП вытащите набор втулок (чтобы не потерять их в процессе замены).
5. После этого вам необходимо произвести демонтаж реактивной тяги от подушки кулисы. Для этого возьмите накидной ключ, которым вы будете придерживать гайку сверху, а при помощи ключа на «13» открутите ее, как показано на фото.
6. Затем нужно снять облицовочную часть пола и пластмассовую консоль — в противном случае демонтировать кулису не получится. Для этого открутите все болты по периметру консоли. Сняв верхнюю часть консоли, сделайте то же самое с нижней частью. Будьте осторожны, чтобы не повредить провода электропроводки.
7. Далее, открутите четыре винта крепления селектора КПП к кузову автомобиля.
8. Залезьте под днище транспортного средства и при помощи ключа на «13» отвинтите гайки кронштейна подушки кулисы, после чего демонтируйте сам кронштейн.
9. Демонтируйте кулису в сборе с рычагом КПП. Внимательно визуально осмотрите все элементы устройства. Возможно, износилась только подушка, а сама кулиса еще не отработала свой ресурс службы. Тогда замените подушку и установите элемент на место.
10. Если же сам компонент трансмиссии вышел из строя, то есть на нем явно видны механически повреждения, к примеру отломались ушки, то кулису следует заменить на новую. Перед этим смажьте все трущиеся элементы, в том числе рычаг КПП моторным маслом или «Литолом-24», чтобы избежать появления скрипов.

1. При помощи отвертки произведите демонтаж защитного чехла КПП.

2. Открутите гайки и винт крепления кронштейна устройства блокировки заднего хода.

3. Так выглядит устройство блокировки задней передачи в разборе.

4. Открутите гаечным ключом болты крепления кулисы к кузову ВАЗ 2110.

5. Произведите демонтаж кулисы через днище авто.

6. Так выглядит вышедшая из строя кулиса с треснутыми ушками крепления.

На этом замена кулисы ВАЗ 2110 своими руками окончена. Произведите сборку всех компонентов в обратной последовательности.

Замена сальника штока выбора передач ВАЗ 2114 — 2109.

Здравствуйте. В этой статье я расскажу как заменить сальник штока выбора передач на автомобилях ВАЗ 2114 и более поздних моделях таких, как ВАЗ 2109. В конце статьи имеется видео для лучшего понимания процесса замены. Когда Вы обнаружывайте свежие капли масла под машиной — это повод загнать её на яму или эстакаду для осмотра. Если виноват износившийся сальник штока выбора передач, то вокруг штока Вы увидите свежее масляное пятно. При наличии подтеков, проверьте уровень масла.

Вместе с сальником лучше всего поменять и кожух карданчика так как на него скорее всего попало масло из коробки. Резина быстро начинает трескаться после попадания на неё масла. Ещё один аргумент в пользу совместной замены пыльника карданчика кулисы вместе с сальником штока коробки — это вероятное повреждение пыльника при снятии.Ну что же, начнём! Первым делом отгибаем пыльник карданчика и ставим метку между рычагом переключения передач и карданом. Делается это для того, чтобы не регулировать при сборке положение рычага переключения передач.

Сейчас можно начинать крутить гайки! Берем ключ на 13 и откручиваем болт хомута рычага переключения передач и достаём рычаг из карданчика.

Оттянув пыльник в сторону коробки, откручиваем болт ключом на 10 и снимаем карданчик с штока выбора передач вместе с пыльником.

Вот и виднеется виновник данного мероприятия — сальник штока выбора передач.

Достать его можно тремя способами:

1. С помощю тонкого крючка.
2. С помощю саморезов.
3. Вместе со втулкой.

Первый способ довольно прост. Засовываем крючок между сальником и штоком выбора передач, поворачиваем крючок так, что бы он зацепился за сальник и достаём его. Во время этого действия, главно не поцарапать шток выбора передач!Второй способ тоже не замысловат. Берём два самореза и с разных сторон вкручиваем их в сальник. Вытаскиваем сальник за саморезы.

Третий способ вытащить сальник штока выбора передач из коробки — это выбить его вместе со втулкой. Берём отвёртку с молотком и выбиваем втулку. Дальше этой же отвёрткой достаём сальник из втулки.

Запресовываем сальник.

Если Вы сняли сальник первыми двумя способами, т.е. без выбивания втулки, то для запрессовки нового, Вам необходимо подобрать трубку соответствующую диаметру сальника (примерно 24мм внешний диаметр).В случае, когда сальник снят со втулкой, просто запресовываем сальник наставив на него головку на 22.

Далее промазываем втулку герметиком и забиваем её на место.

Полное видео про замену сальника штока выбора передач ваз передний привод

Устройство КПП

Общий вид коробки передач

Прежде чем приступить непосредственно к процессу замены сальника необходимо рассмотреть устройство одного из основных элементов автомобиля – коробки переключения передач. Итак, из каких деталей состоит агрегат:

Схема устройства КПП

Коробка передач: 1 – подшипник выключения сцепления; 2 – направляющая втулка; 3 – первичный вал; 4 – роликовый подшипник вторичного вала; 5 – вторичный вал; 6 – стопорное кольцо; 7 – ось сателлитов; 8 – ведущая шестерня привода спидометра; 9 – заглушка транспортная; 10 – сальник привода колеса; 11 – роликовый конический подшипник дифференциала; 12 – шестерня полуоси; 13 – сателлит; 14 – коробка дифференциала; 15 – картер сцепления; 16 – ведомая шестерня главной передачи; 17 – пробка сливного отверстия; 18 – регулировочное кольцо; 19 – ведомая шестерня I передачи вторичного вала; 20 – синхронизатор I и II передачи в сборе; 21 – ведомая шестерня II передачи вторичного вала; 22 – стопорное кольцо; 23 – упорное полукольцо; 24 – ведомая шестерня III передачи вторичного вала; 25 – синхронизатор III и IV передачи в сборе; 26 – ведомая шестерня IV передачи вторичного вала; 27 – игольчатый подшипник шестерен вторичного вала; 28 – шариковый подшипник вторичного вала; 29 – упорная пластина; 30 – ведомая шестерня V передачи вторичного вала; 31 – синхронизатор V передачи в сборе; 32 – гайка; 33 – упорная шайба; 34 – ведущая шестерня V передачи первичного вала; 35 – задняя крышка картера коробки передач; 36 – шариковый подшипник первичного вала; 37 – картер коробки передач; 38 – роликовый подшипник первичного вала; 39 – сапун; 40 – сальник первичного вала

Процесс замены сальника

Когда стала понятна конструкция, а также принцип работы коробки передачи, можно перейти к процессу замены сальника привода КПП. Итак. Рассмотрим, пошаговый процесс:

1. Устанавливаем автомобиль на яму.

2. Снизу находим пыльник на штоке выбора передачи.

3. Отгибаем пыльник, и освобождаем доступ кардану штока передачи.

4. Демонтируем кардан штока.

5. Демонтируем пыльник полностью.
6. Теперь видно сам пыльник, который расположен при выходе штока в небольшом углублении.

7. При помощи специального шила или обычного самореза извлекаем сальник с посадочного места.

8. Очищаем посадочную поверхность сальника.

9. Устанавливаем новый. Делается это при помощи запрессовки.

10. Остальная сборка проводится в обратном порядке.

Выбор детали

2108-1703042 – оригинальный каталожный номер сальника выбора передачи производства АвтоВАЗ. Средняя стоимость запасной детали составляет до 50 рублей.

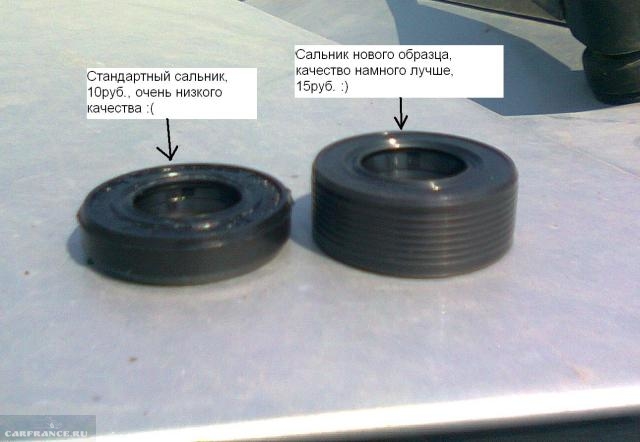

Сальник кулисы разных цен

Стоимость такого изделия не значительно будет отличаться от оригинала. Так само и качество таких изделий приблизительно одинаковое.

Причины выхода из строя

Теперь, когда были рассмотрены вопросы замены и выбора изделия, можно изучить вопрос причин выхода из строя.

Сальник привода коробки и сам привод

Итак, рассмотрим, что же влияет на состояние сальника:

• Износ или естественная выработка. Поскольку, запасная часть в процессе эксплуатации подвергается трению, то по внутренним стенкам возникает выработка, которая выводит деталь из строя.

• Не достаточная смазка. Разрыв пыльника может стать причиной того, что смазка вытекла, и на сальник начали влиять такие внешние факторы как грязь, пыль и погодные условия. Особенно такие изделия боятся низких температур, поскольку при них резина начинает твердеть, что приводит к большей выработке износа.
• Расслоение или некачественная деталь. Этот фактор может встречаться достаточно часто, поскольку рынок автомобильных запасных частей слишком перенасыщен некачественной продукцией. Поэтому, при покупке стоит проверять изделия. Как правило, качественные сальники имеют светло-коричневый цвет и достаточно мягкие, а также легко монтируются.

Как отрегулировать кулису на ваз 2114, разновидности, ремонт

Кулиса ВАЗ-2109, 2114 это несложный механизм, с помощью которого происходит переключение передач. Водитель, прикладывая усилие в том или ином направлении, действует посредством кулисы на коробку передач. Тем самым включается нужная скорость.

Очень редко, но механизм ломается, и требуется частичная или полная замена. Чаще всего выходит из строя карданчик. Его поменять не составит труда. Но если сломалась сама кулиса, можно задуматься о небольшом тюнинге – сделать короткоходную.

Тем самым потребуется меньше усилий, чтобы включить нужную передачу.

1-картер коробки передач, 2-корпус механизма выбора передач, 3-механизм выбора передач, 4-картер сцепления, 5-рычаг штока, 6-шток выбора передач, 7-шарнир штока, 8-тяга привода управления коробки передач, 9-защитный чехол тяги, 10-рычаг переключения передач, 11-сферический палец рычага, 12-шаровая опора рычага, 13-хомут, Х-расстояние между торцами хомута и тяги

Разновидности кулисы

Несмотря на различные модели конструкций, можно выделить всего два вида:

1. Длинноходные (стандартные, устанавливаемые ранее на автомобилях модели 2109 и подобных).
2. Корткоходные (устанавливались на автомобили «Калина»).

Конструктивно они очень похожи, только размерами отличаются. Преимущество короткоходных заключается в том, что с их помощью передачи включаются легче и быстрее.

Правда, вокруг кулисы переключения передач сформировалось множество мифов: некоторые утверждают, что значительно повышаются динамические характеристики автомобиля. Это все неверно, между динамикой машины и видом кулисы нет никакой связи. Но все же преимущества перед стандартной у короткоходной имеются.

Зачем менять кулису

Существуют ситуации, когда приходится вмешиваться в механизм переключения скоростей из-за выхода из строя какого-либо узла. Но бывают случаи, когда требуется крайняя мера – замена кулисы ВАЗ-2109, 2114.

В этих случаях требуется замена:

1. Появилась течь масла вследствие повреждения сальника. Можно произвести замену только сальника.
2. Полный выход из строя кулисы.
3. Вы осознали преимущества короткоходной конструкции и у вас имеются средства на подобного рода тюнинг.

Симптомы выхода из строя механизма переключения скоростей:

Увеличение люфта рычага КПП

Обратите внимание на то, что причиной такого поведения может быть и разболтавшийся кардан. Иногда выкручивается болт его крепления, поэтому для уменьшения люфта достаточно его затянуть, а предварительно следует нанести каплю фиксатора резьбы.
Сложно включить передачи

Иногда слышны посторонние звуки.
Переключение передач невозможно.
Несоответствие положения рычага и включенной скорости. Например, пропадает задняя, на ее месте находится первая.

Если появился небольшой люфт, желательно провести диагностику и выявить поломку узла. Ремонт сделать незамедлительно, иначе в самый неподходящий момент пропадет одна или несколько скоростей.

Короткоходные кулисы на «девятку»

Такие конструкции разрабатывались исключительно для спортивных моделей, но нашли широкое применение в серийных.

Преимущества короткоходной кулисы ВАЗ-2109, 2114 перед стандартной:

1. Более легкое переключение скоростей.
2. Уменьшается люфт рычага КПП, особенно при использовании кардана от «Калины».

Из недостатков:

1. Необходимо либо покупать, либо самостоятельно делать.
2. Чтобы переключить скорость, потребуется большое усилие. Несмотря на меньший ход, такой тип кулисы больше подойдет для сильных не только духом людей.

Но можно не приобретать в магазинах кулису на ВАЗ-2109, 2114, сделать короткоходку из обычной можно, имея небольшие навыки сварщика.

Для этого разрезаете в двух местах старую кулису, привариваете отрезки металлической пластины, чтобы удлинить рычаги. Главное – чтобы новая кулиса стала на свое место, поэтому сначала внимательно изучите рисунок, на котором указаны места разрезов.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

ЗАМЕНА САЛЬНИКА ПЕРВИЧНОГО ВАЛА

Для замены сальников коробки передач, особенно первичного вала, кпп надо снять с двигателя. Сняв коробку передач, внимательно осматриваем места установки манжет. И в первую очередь надо демонтировать выжимной подшипник и снять его направляющую. Под ней вы обнаружите сальник первичного вала.

Для снятия сальников нам потребуется плоская отвертка. Поддев ею с внутренней стороны можно извлечь манжету из своего посадочного места. Сальник первичного вала имеет размеры 25х45х9. Номер по каталогу 2110-2301043Р. Устанавливать его лучше на герметик. Наружную обойму сальника надо сначала обезжирить, а потом нанести тонким слоем герметик.

При установке надо следить за тем, чтобы внутренняя обойма сальника не вывернулась наружу и пружина манжеты не выскочила со своего места. Устанавливаем на свое место и аккуратно, используя трубу, слегка постукивая, забиваем манжету на свое место. При этом надо следить, чтобы плоскость сальника первичного вала лежала, ровно по отношению к своему посадочному месту.

Затем устанавливаем на место направляющую выжимного подшипника. Она крепится тремя болтами, которые следует равномерно затягивать, чтобы без перекосов встала на свое место.

Далее сразу устанавливаем выжимной подшипник. При его установке надо сразу надеть проволочные пружинки, которые накладываются на лапки выжимного подшипника и фиксируют его на своем месте.

Теперь дошла очередь до сальников привода. Этих сальников два, левый — красный и правый — черный. Отличаются они еще и направлением вращения. Это направление показано стрелками на корпусе сальников. Стрелки эти расположены на внутренней стороне сальников, на правом сальнике стрелка показывает влево, а на левом сальнике стрелка показывает вправо. Это так же можно определить по маслосгонным насечкам, нанесенным на внутреннюю часть манжеты.

Они действуют так, что отражают масло от манжеты. Нанесены они под противоположными углами, в направлении вращения вала. Обычно завод изготовитель маркирует тремя способами:

1. Каталожные номера. Номер правого сальника оканчивается на четное число 2110-2301034Р, а номер левого на нечетное 2110-2301035Р.
2. Стрелками, на правом левая стрелка, на левом правая.
3. Цветом. Левый – красный. Правый – черный.

ЗАМЕНА САЛЬНИКОВ ПРИВОДА

Видео с Ютуб канала: Ремонт Двигателя и интересное!

Сальники левые и правые приводов тоже извлекаются с помощью отвертки или монтажки. На правом «черном» сальнике (см. видео) нет вала, поэтому тут можно вставить внутрь монтажку и легким ударом извлечь его. Так же тряпочкой тщательно очищаем посадочное место.

Затем обезжирив наружный диаметр, наносим герметик. После этого устанавливаем на место манжету, и следя за тем, чтобы он ровно, без перекоса сел на свое посадочное место. Постукивая плоским предметом, забиваем его, до тех пор, пока его наружная плоскость не установится вровень с корпусом.

Затем надо в отверстие вставить круглый брусок, подходящего диаметра, это нужно, чтобы зафиксировать сателлиты, чтобы они не сместились со своих мест. Можно так же использовать ветку от дерева, подходящего диаметра, отпилив прямой кусок соответствующей длинны, либо вал от старого шруса.

Далее ставим коробку переключения передач вертикально на кожух сцепления.

Вставляем между корпусом кпп и шрусом, плоскую монтажку, или можно использовать гвоздодер и, стукнув по нему, извлекаем шрус из кпп. Далее, при помощи мощной отвертки или плоской монтажки извлекаем сальник «красный» привода из корпуса.

Новый сальник привода тоже надо проверить на направление вращения. Стрелка на внутренней стороне должна показывать вправо. Аккуратно устанавливаем на свое место новый сальник привода, следя за тем, чтобы его плоскость была вровень с краем посадочного места.

ЗАМЕНА САЛЬНИКА ШТОКА ВЫБОРА ПЕРЕДАЧ

Пришла очередь для замены сальника штока выбора передач, который находится под пыльником. Номер по каталогу 2108-1703042-01Р. Здесь сначала надо снять крестовину с вала. Для этого надо резиновый пыльник «рюмку» сдвинуть в сторону картера кпп, открыв доступ к болту крепления крестовины.

Болт не надо полностью откручивать. Достаточно просто ослабить его и крестовина снимется с вала. Снимаем резиновый пыльник, и нам откроется доступ к сальнику штока выбора. Его снимаем, так же как и остальные, поддев отверткой.

Новый сальник, как и предыдущие покрыв герметиком, забиваем с помощью трубы на место. Здесь можно использовать свечной ключ, он подходит по диаметру. Ставим на место резиновый пыльник, а затем крестовину и на этом округляемся!

Закончилась работа по замене сальников коробки переключения передач на ВАЗ 2109. На этом я заканчиваю статью и желаю Вам, дорогой читатель успехов в эксплуатации автомобиля!

Как заменить кардан кулисы

В большинстве случаев выходит из строя не сама кулиса, а кардан. Из-за его смещения, даже небольшого, происходит сбой в механизме переключения передач.

Стандартные кулисы ВАЗ-2109,2114 редко устанавливают при ремонте, используют аналогичные детали от “Лады Калины”. Замена выглядит следующим образом:

1. При помощи двух ключей на «13» выкручиваете хомут крепления кардана к тяге.
2. Отверткой оттяните пыльник в сторону картера коробки. При желании можно его полностью снять, а если на нем имеются порезы или иные повреждения, замените новым.
3. Выкрутите фиксирующий болт ключом на «10».
4. Сбиваете кардан молотком, наносите удары аккуратно, чтобы не повредить ничего.
5. Калиновский кардан кулисы намного долговечнее и надежнее, поэтому установите его вместо стандартного.
6. Соберите всю конструкцию в обратном порядке. Но не спешите затягивать болт на хомуте – необходима регулировка.

Выводы (видео)

Если вы не уверены в своих силах, можно посмотреть видео, на показан весь процесс замены в подробностях. Самостоятельный ремонт даст гарантию, что всё будет сделано качественно, так как контролировать процесс будет сам владелец ВАЗ-2110.

Потек сальник штока переключения передач? Мучают вопросы – Как заменить сальник кулисы? Можно ли, заменить сальник своими силами? Если так, то Вы попали по адресу. Статья по замене сальника штока переключения передач на автомобилях Ваз-2112, Ваз-2115,ваз 2108 будет для Вас полезна. Прочитав ее, Вы без проблем и в короткий срок сможете заменить сальник своими руками. При этом сможете получить удовольствие от выполненной работы и сэкономить N-ую сумму денег ))). Начнем, пожалуй, с выбора способа замены. Их всего два. Первый, которым пользуюсь я и Вам его рекомендую, замена сальника кулисы на смотровой яме с выбиванием втулки вместе с сальником. Второй способ, не требует наличия смотровой ямы или эстокады, но потребует от Вас определенной ловкости рук, гибкости тела и наличия одного (двух) длинных саморезов. Так как вкручивать эти саморезы в сальник, вытаскивать его и запрессовывать на место, лежа под автомобилем… Это не для каждого! И ловкость, и гибкость здесь Вам очень пригодятся. Но, давайте все по порядку. От вступления переходим к главному.Начнем с арсенала необходимого инструмента для замены сальника штока переключения передач на автомобилях Ваз-2108, Ваз-2109, Ваз-21099, Ваз-2110, Ваз-2114, Ваз-2115: два ключа на 13, ключ на 10, вороток или отвертка для выбивания втулки сальника, небольшой молоток, торцовая головка на 22, силиконовый герметик (отлично подойдет Абровский 999). Для тех, кто все таки собирается менять сальник с положения «лежа на земле», список инструмента не много изменяется: два ключа на 13, ключ на 10, небольшой молоток, один или два длинных самореза, обрезок трубы подходящей длинны и диаметра для запрессовки сальника (точные размеры не могу сказать, так как не пользуюсь этим способом).Запчасти. Здесь все просто. Покупаем балаковский сальник штока переключения передач и сразу пыльник карданчика, смотрим фотографию номер 2. Практика показала, что в большинстве случаев этот пыльник или уже порван, или порвется в процессе снятия. Так что, не надеемся на авось, и покупаем пыльник сразу, да и затраты небольшие. А нервы и время можете сэкономить. Да и еще… Недавно на рынке появились новые сальники штока переключения передач, под кодовым названием «Усиленные»! Смотрим сравнительное фото №3, слева. Хвалить и рекомендовать их пока не буду, так как установил пока только один. На проблемный шток, который даже с двумя сальниками подтекал. Как говорится, время покажет, какой он усиленный)))Теперь финальная часть – описание замены сальника штока переключения передач на автомобилях Ваз-2108, Ваз-2109, Ваз-21099, Ваз-2110, Ваз-2114, Ваз-2115:
