Рено Логан — замена шаровой опоры своими руками

В этой статье пойдет речь о том, как самостоятельно заменить шаровые опоры на Рено Логан (Renault Logan). Очевидно, что периодически машину следует поддерживать в рабочем состоянии, заменяя часть деталей. Стоимость обслуживания автомобиля в станциях технического обслуживания подчас слишком высокая для рядовых автолюбителей. А проводя ремонт своими руками, первоначально нужно ознакомиться с необходимой технической информацией.

Рено Логан — замена шаровой опоры

Можно ли сделать так, чтобы шаровые опоры служили более длительный промежуток времени? Да. Для этого следует проверять, в каком состоянии защитный пыльник

Во время осмотров внимание следует обращать на трещины, стертости и другие механические повреждения, которые видны невооруженным глазом. Если при осмотре установлено, что пыльник поврежден, то следует не только его заменить, но и убедится в целостности шаровой опоры

5 / 5 звезд

Как происходит замена шаровой опоры на авто Рено Логан и видео технологических операций

Как и любая ремонтная процедура, смена ШО требует наличия комплекта инструментария. Никакие специальные приспособления здесь не понадобятся, а нужные ключи всегда найдутся в наборе любого водителя.

Необходимые инструменты

• Домкрат.
• Шлицевая отвертка.
• Баллонный ключ.
• Гаечный ключ «на 13».
• Два ключа «на 16».
• Два ключа «на 18».
• Торцевой гаечный ключ «на 30».
• Отрезок металлической трубы с чуть меньшим внутренним диаметром, чем основание опоры.

Алгоритм действий

Грамотная замена шаровой на Рено Логан на видео предполагает обеспечение условий безопасности. Для этого автомобиль фиксируют с помощью ручного тормоза и упорных башмаков. Последующие действия выполняются в следующем порядке:

• Ослабить баллонным ключом колесные болты и поднять нужную сторону машины с помощью домкрата.
• С обеих сторон авто установить жесткие подпоры.
• Выкрутить полностью колесные болты и снять колесо.
• Окрутить болт, крепящий штангу поперечной устойчивости.
• Отвинтить шаровой опоры и вытащить его из поворотного кулака путем разжимания щели шлицевой отверткой.
• Отвернуть гайку болтового соединения переднего сайлентблока и рычага, соединенного с подрамником.
• Таким же образом вынуть болт из соединения заднего сайлентблока и рычага; далее вынуть рычаг из передней подвески.
• Удалить фиксирующее кольцо пыльника и снять резиновую защиту шарнира.
• Установить под рычаг в месте крепления шарнира отрезок трубы и выбить опору молотком.
• Очистить установочное место от коррозии и грязи.
• Установить на штатное место новую ШО и для надежности запрессоватьпри помощи молотка. При этом нужно следить, чтобы пазы шлицов и зубья рычага и шарнира совпадали.
• Сборку узла произвести в обратной последовательности.

Несколько рекомендаций

Определенная часть доступных видео по замене неисправной шаровой опоры на автомобиле Рено Логан содержит ряд полезных рекомендаций для автолюбителей:

• Практика показывает, что зачастую вместе со сменой шарнира приходится менять и рычаг. Поэтому есть резон сразу объединить эти операции – так можно сэкономить массу времени.
• Чтобы увеличить эксплуатационный срок службы опоры, ее нужно обработать консистентной смазкой (литол или солидол).
• Пред проведением работ все элементы ходовой части следует тщательно очистить от грязи и коррозии.

Подбираем инструмент

Чтобы была успешно осуществлена замена шаровых опор, вам потребуется привлечь в свое расположение инструментальный набор, состоящий из:

• подъемного устройства (можно ограничиться домкратом с «подстраховкой»);
• накидных ключей или головок, размерность который варьирует от «82 до «32»;
• естественно, трещотки и воротка;
• молотка;
• металлической щетки и приникающей смазки «WD-40» или ее аналога;
• набора плоских и фигурных отверток (можно «Торкс»);
• тонкого зубила и веретена (позволят выбить крепежные болты);
• комплекта с оправками для перепрессовки новых опор;
• приспособления для монтажа и извлечения стопорных колец.

Обладая обозначенным инструментом, вы без особых усилий сможете осуществить замену на модели Renault Logan.

Замена шаровой опоры Рено Логан и Сандеро

В зависимости от того, какой способ замены опоры был выбран (с рычагом, или отдельно), сложность выполнения работы будет разной. Дело в том, что при замене только опоры без рычага придется выпрессовывать старую и запрессовывать новую. Конечно, это можно сделать проставками и кувалдой, тем не менее куда безопаснее для рычага использовать пресс.

Теоретически замена шаровой опоры возможна и без демонтажа рычага, но только в том случае, если владелец собирается продавать машину. Мы же понимаем, что любая неестественная ударная нагрузка на рычаг все-таки скажется на его геометрии. Последствия могут быть самыми разными и в худшем случае покупка нового рычага нам будет казаться манной небесной. Поэтому все же стоит подумать.

Тем не менее меняют опору по такой методике:

1. Вывешивается передняя часть автомобиля, снимаются передние колеса.
2. Откручиваем грязезащитный кожух в колесной арке.
3. Откручиваем гайки крепления рычага.
4. Откручиваем гайку болта фиксации стяжного болта шарового пальца на поворотном кулаке.
5. Вынимаем болт из кулака.
6. Выпрессовывем шаровый палец из кулака.
7. Снимаем рычаг в сборе с шаровой опорой.
8. Используя проставку, которая больше опоры по диаметру снизу, выпрессовываем опору из рычага с помощью пресса.
9. Очищаем рычаг от пыли и грязи. Берем новую шаровую и, установив срез корпуса опоры параллельно ходу движения машины наружу, вставляем новую опору в рычаг.
10. С помощью той же оправки и пресса запрессовываем новую опору в рычаг.
11. Проверяем пыльник и его стопорное кольцо, при необходимости набиваем смазкой пыльник.

Сборку проводим в обратной последовательности.

При неисправности шаровой опоры Рено Логан существует несколько вариантов устранения поломки. Можно, как рекомендует производитель, заменить весь передний нижний рычаг подвески в сборе. С точки зрения безопасности — это лучший вариант, но не самый дешёвый. Дешевле заменить шаровую опору отдельно, но в этом случае есть несколько нюансов при замене.

Шаровая опора — это важная составляющая ходовой части практически любого современного автомобиля. У Логана она неразборная, необслуживаемая и официально поставляется только вместе с рычагом. Состоит из шарового пальца, который запрессован в металлический корпус вместе с пластиковой втулкой.

Предназначена для соединения ступицы рулевого колеса с основным рычагом передней подвески. Если «запустить» этот узел до критического состояния, то переднее колесо может самопроизвольно повернуться в сторону, отдельно от другого. Такая ситуация аварийно опасна, особенно на скорости более 30 км/ч.

Общий вид устройства передней подвески: 1 — подрамник подвески; 2 — рычаг подвески с сайлентблоками и шаровой опорой; 3 — поворотный кулак со ступицей и подшипником; 4 — амортизационная стойка; 5 — штанга стабилизатора поперечной устойчивости.

Подбираем инструмент

Чтобы была успешно осуществлена замена шаровых опор, вам потребуется привлечь в свое расположение инструментальный набор, состоящий из:

• подъемного устройства (можно ограничиться домкратом с «подстраховкой»);
• накидных ключей или головок, размерность который варьирует от «82 до «32»;
• естественно, трещотки и воротка;
• молотка;
• металлической щетки и приникающей смазки «WD-40» или ее аналога;
• набора плоских и фигурных отверток (можно «Торкс»);
• тонкого зубила и веретена (позволят выбить крепежные болты);
• комплекта с оправками для перепрессовки новых опор;
• приспособления для монтажа и извлечения стопорных колец.

Обладая обозначенным инструментом, вы без особых усилий сможете осуществить замену на модели Renault Logan.

Признаки неполадок (проверка состояния шаровых опор)

Подвеска Логана

Ходовая Рено Логан достаточно надежна, но не вечна. К возможным неисправностям относятся:

1. Поломка опорных подшипников и треск при вращении рулевого колеса, стоя на месте.
2. Повреждение или износ амортизаторных стоек. Раскачивание машины на неровностях, при торможении и в поворотах.
3. Проседание пружин или обламывание витков. При этом уменьшается дорожный просвет, ухудшается курсовая устойчивость и появляются вибрации.
4. Износ рулевых наконечников. Автомобиль начинает «рыскать» при движении по прямой, а на скорости на руле возникают вибрации.
5. Износ шаровой. При преодолении неровностей ходовая стучит.
6. Повреждение или деформация подрамника, рычага, стабилизатора поперечной устойчивости. При движении машина уходит в сторону.
7. Износ деталей крепления штанги и износ втулок стабилизатора. В поворотах возникают крены кузова и нарушается курсовая устойчивость.
8. Износ сайлентблоков. На неровностях слышны посторонние звуки от подвески.
9. Износ ступичного подшипника – возникает гул, нарастающий при наборе скорости.
10. Негодность шарнира равных угловых скоростей. Вы услышите треск при повороте колес в стороны.
11. Разбалансировка колес. На скорости возникают вибрации.

Не забывайте, что внешние признаки – это косвенные показатели неисправности ходовой Рено Логан. Признаки износа ШРУСов и ступичных подшипников позволяют с высокой вероятностью определить причину, то понять, откуда именно возникает стук, иногда очень трудно.

К признакам вышедшего из строя узла можно отнести:

1. Глухой стук при проезде неровностей.
2. Скрипы, издающиеся по ходу движения автомобиля в холодное время года. Они могут появляться в связи с порванным пыльником, через который проникает влага и смазка замерзает.
3. Увеличившееся усилие и появление скрипа и стуков при повороте рулевого колеса.
4. Плохую курсовую устойчивость машины даже при движении по прямой. Требуется корректировка курса рулем.
5. Ускоренный и неравномерность износа покрышек.

Чем грозит

Если не следить за состоянием шаровой опоры, то в конечном итоге это может выльется в крупный ремонт. Основу узла составляет корпус и так называемый палец.

Порванный пыльник — шаровая нуждается в замене

На изношенность детали указывают такие признаки:

1. Неравномерно изнашивается резина на передних колесах.
2. Во время езды будет слышен стук.
3. При повороте будет слышен скрип в передней части автомобиля.

Если обнаружится хоть один из перечисленных выше симптомов, то, скорее всего, шаровую опору надо менять. Перед началом ремонта надо снять с автомобиля рычаг подвески. Работа производится на смотровой яме или эстакаде.

Сломалась шаровая на автомобиле Форд Фокус 2

Начинаем процесс

1. После вывешивания авто посредством одного из соответствующих механизмов, приступаем к демонтажу колес Рено Логан. Можно действовать поочередно на каждой из сторон автомобиля.
2. Пользуемся металлической щеткой для предварительной очистки всех резьбовых соединений с последующей обработкой проникающим средством.
3. Вооружившись торцевой головкой соответствующей размерности, производим откручивание нижнего болта, которым опора удерживается на поворотном кулаке.
4. Теперь вынимаем болт из проушин кронштейна. Подойдет молоток с пробоем.
5. Забив тонкое зубило между проушинами рычага, обеспечиваем свободное пространство для извлечения шарового пальца из кронштейна.
6. Нанося аккуратные удары по рычагу (сбоку) освобождаем его от шарнирного соединения с цапфой.
7. Теперь придется снять полностью рычаг. Для этого откручиваем пару болтов его фиксации к кронштейнам подрамника.
8. Расположив узел в удобном месте, подбираем подходящую оправку, которую следует приложить к нижней чашке опоры.
9. Далее наносим удары мощным молотком по торцу шарового пальца, заставляя опору извлекаться из посадочного гнезда.
10. При установке новой опоры оправку следует прикладывать к рычагу с обратной стороны. Посредством нескольких ударов осуществляем запрессовку новой детали. Не забываем об установке стопорного кольца (нового).
11. Возвращаем рычаг на подрамник, но болты крепления только наживляем.
12. Теперь выполняем регулировку узла, добиваясь плоскостности расположения рычага и подрамника.
13. Достигнув такого положения, приступаем к затяжке крепежа с требуемым моментом. Правильное расположение рычага (в единой плоскости с подрамником) обеспечит корректность работы всей подвески и убережет сайлентблоки от преждевременного разрушения. Замена шаровых опор завершена.

Какие опоры для Рено Логан лучше

С завода на Логан установлены шаровые опоры с артикулом 401604793R, если машина до 2014 года, или с артикулом 401602523R. Разница в том, что в первом случае проточка под фиксирующий болт на пальце выполнена по кругу, а в новых опорах проточка в виде бокового выреза, как на фото.

Опоры старого (слева) и нового образца

Продают такие опоры в фирменных упаковках с логотипом Renault/Dacia и стоят они порядка 400 гривен на 2019 год. При этом опоры старого образца спокойно подходят для новых автомобилей. Единственная разница в том, что при установке новой опоры нужно будет соблюдать направление проточки.

Производитель не особо афиширует изготовителя оригинальных опор, но это компании TRW и Lemforder.

Опора TRW

Обе базируются в Германии, но имеют мощности и в Румынии. Так вот, ту же шаровую опору TRW с каталожным номером JBJ721 можно купить за 210 гривен. Разница, согласитесь, есть. Кроме них, хорошо себя зарекомендовали:

• немецкие Febi с номером 23996, цена 300 гривен;
• их земляки Meyle с артикулом 16160100004S продаются за те же 300 гривен, но в комплекте идет болт с гайкой для поворотного кулака и стопорное кольцо;
• чуть дороже датские NK 5043931, цена 350 гривен;
• Monroe, артикул L25544, Бельгия, цена 250 гривен, но могут быть подделки;
• Delphi, артикул TC1366, пишут, что США, цена 230 гривен, отзывы противоречивые;
• испанские RTS с номером 93-90425, цена 206 гривен, хорошие отзывы.

Все, что дешевле RTS, можно брать только на свой страх и риск.

Назначение и конструкция шаровых опор Рено Логан

Как видно из самого названия, шаровая опора обеспечивает управляемому колесу точку опоры и возможность его поворота в горизонтальной плоскости. Поскольку передняя подвеска Рено Логан, как и у большинства современных автомобилей, независимая, рычаги подвески посредством шаровых опор и поворотных кулаков соединены с передними колёсными ступицами (рисунок ниже).

Соединение рычага передней подвески и поворотного кулака Рено Логан

Шаровая опора — это по сути шарнир, который состоит из 4 основных компонентов:

• Цельнокованый корпус.
• Шаровой палец, выполненный из специальной марки стали. Это позволяет добиться максимальной прочности изделия.
• Вкладыш шарового пальца, изготовленный из специального полимерного материала, уменьшающего трение и износ соприкасающихся поверхностей шарнира.
• Защитный кожух (пыльник), выполненный из специальной эластичной и устойчивой к температурным перепадам резины.

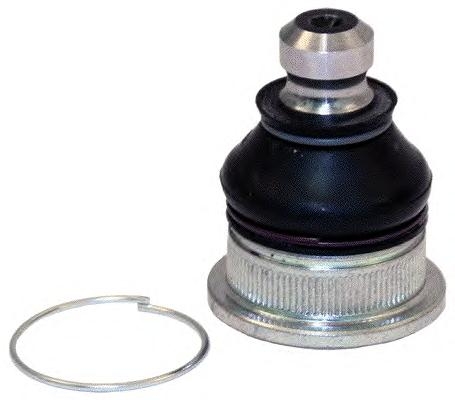

Так выглядит шаровая опора Рено Логан в сборе

В собранном виде шаровая опора запрессована в отверстии рычага подвески и дополнительно зафиксирована стопорным кольцом. Палец фиксируется в поворотном кулаке.

Крепление шаровой опоры Рено Логан в поворотном кулаке

Это интересно: Рено Логан замена щеток стеклоочистителя: рассматриваем детально

Процесс установки новой шаровой опоры

• Берем новую шаровую опору и обязательно проверяем наличие достаточного количества смазки. Если вы приобрели бюджетный шарнир, то замените смазку хорошей пастой для ШРУСов.

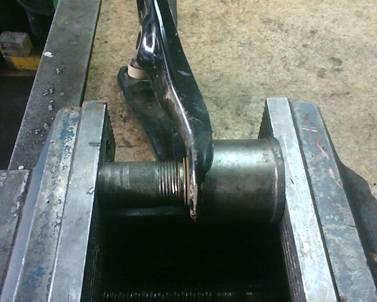

• Надежно закрепляем в тисках рычаг, со стороны пальца ставим обойму длиннее пальца (любая труба), с другой стороны головку на “34/36” и закручиваем тиски. Небольшими сериями аккуратно запрессовываем новую опору, главное изначально установить опору с обоймами ровно, чтобы шаровая не стала косо. То, что шаровая опора установлена на место, укажет металлический щелчок.
• Обязательным пунктом является установка стопорного кольца со стороны пальца. Если же не соблюсти данный пункт, то в любой момент рычаг может отсоединится от опоры, что влечет к серьезным последствиям. Стопорное кольцо ставим с помощью специальных щипцов. Следите за тем, чтобы не повредить пыльник.
• Перед установкой рычага на место обязательно вручную разработайте шаровую опору. Она должна “ходить” туго.

• Перед установкой рычага обязательно обработайте болты и гайки крепления медной аэрозолью, чтобы в следующий раз без сложностей проводить демонтажно-монтажные работы.
• Крепим рычаг со стороны подрамника. Болты крепления не затягиваем до конца, иначе сайлентблоки будут работать на разрыв и быстро выйдут из строя.
• Для того, чтобы беспрепятственно установить палец опоры в поворотный кулак, нужно снова расклинить посадочное место, подставить под рычаг домкрат, и небольшими ударами по кулаку установить палец в посадочное место.
• Если палец вошел полностью на свое место, то затягиваем болт крепления максимально.
• Устанавливаем тормозной суппорт на свое место, перед этим также обработайте болты медной смазкой.
• После установите колесо на место.
• Потребуется помощь напарника, для этого потребуется яма: в машину садится человек, в это время второй затягивает болты крепления рычага к подрамнику. В этом случае сайлентблоки будут закреплены правильно, то есть под среднестатистической нагрузкой.
• Подставьте монтировку под шаровую опору и проверьте ее на отсутствие люфтов.

После установки шаровой опоры ее ресурс должен составить не менее 20 000 км. Настоятельно рекомендуется менять шаровые опоры сразу с двух сторон. Это обусловлено двумя факторами:

• Экономия. После замены шаровой опоры в любом случае придется делать развал-схождения колес. Если менять опору с одной стороны, то вторая может выйти из строя в скором времени, и вы потратите на регулировку развала дважды.
• В ходовой части элементы подвески рекомендуется менять с двух сторон сразу, чтобы износ узлов был максимально уравновешен.

Несмотря на то, что Renault Sandero 2 поколения не может похвастаться ремонтопригодностью узлов, условия эксплуатации таковых автомобилей по российским дорогам заставляют выпускать такие детали, как несъемные шаровые опоры отдельно от рычага, так как вкладывание в ремонт подвески раз в 20000 км в размере 200$ — для бюджетного автомобиля это не приемлемо.

Замена рычагов рено логан своими руками — Автомастер

Основные детали передней подвески – это стойки и рычаги. К стойке подобраться сложно, а вот рычаг, если необходимо, можно заменить за 10 минут. Обычно такую замену проводят, если износились сайлентблоки.

Всё выглядит просто: снимают тягу стабилизатора, затем откручивают крепление шаровой опоры.

В общем, замена рычага передней подвески Рено Логан мало отличается от аналогичной замены в других авто, где применена независимая подвеска Мак-Ферсон.

пример замены рычагов и шаровых на Рено Логан:

Как выглядит рычаг

Сам узел обычно заменяют в сборе, вместе с шаровой опорой ( о том, как выбрать шаровую на Логан здесь) и сайлентблоками. Последние два элемента запрессованы в плоскость рычага (см. рис.).

Рычаг передний левый

В каталоге Рено используются обозначения:

• 54 50 042 69R (60 01 547 519) – рычаг в сборе, правая сторона (в скобках – альтернативный артикул);
• 54 50 113 62R (60 01 547 520) – левая сторона.

Ещё отдельно продают сайлентблоки (60 40 002 245), но мы будем менять узел в сборе. Кстати, в конструкции предусмотрен пыльник, закрывающий опору. Пыльники с заменяемых рычагов можно снять, чтобы оставить их про запас.

ЭТО ИНТЕРЕСНО: Замена сайлентблоков рено логан

С завода будут установлены рычаги LUCAS/TRW. Фирма TRW их обозначает так: JTC 1241 (правый), JTC 1240 (левый).

Особенности конструкции стабилизатора

Роль тяги стабилизатора в седане Логан выполняет шпилька, то есть болт 8 (см. рис.). Снизу на него накручена гайка.

Рычаг передней подвески правый

Гайку на шпильке выкручивают, придерживая шляпку болта сверху.

Вообще же замена рычага передней подвески Рено Логан обладает особенностями:

• Две гайки на винтах 3 затягивают на последнем этапе, когда автомобиль опирается на четыре колеса;
• Проводя монтаж, лучше снимать пыльник ШРУСА с детали 7, чтобы не повредить его.

Когда пыльник сдвинут, можно откручивать гайку 9. Рассмотрим все шаги по порядку.

Все действия от «А» до «Я»

Для выполнения демонтажа понадобятся два плоских ключа «на 13», а также ключи «на 19» – плоский, накидной и торцовый. Шпилька стабилизатора рассчитана под ключ Torx T30. Он понадобится на «шаге 3»:

1. Переднее колесо поддомкрачивают и снимают;
2. Надо снять основную тягу подвески (см. рис.), для чего откручивают верхнюю и нижнюю гайку; Основная тяга – трубка и гайки
3. Откручивают гайку на шпильке стабилизатора. Шляпку винта придерживают ключом Torx;
4. С помощью ключей «на 19» скручивают гайку крепления шаровой опоры. Затем отвёрткой разжимают стяжное крепление, чтобы вытащить опору вниз; Предпоследний шаг по демонтажу
5. Рычаг теперь удерживают только винты сайлентблоков. Их легко будет выкрутить ключом «на 19».

Монтаж выполняют в порядке, обратном рассмотренному. Значения тяговых усилий приводятся ниже. Кстати, гайки на винтах сайлентблоков надо зажимать в последнюю очередь.

Рекомендуемые моменты сил

По идее, замена рычагов передней подвески Рено Логан не проводится без ключа, позволяющего регулировать усилие. Придерживайтесь указанных значений, закручивая любой элемент крепления (винт или гайку).

Передняя подвеска в сборе

Всё, что было разобрано, должно вернуться к первоначальному виду:

• 2, гайки и винты сайлентблоков – 105 Н*м (затягивать после установки колеса);
• 3, болт и гайка основной тяги – 62 Н*м;
• 8, гайка крепления тяги к кузову – 21 Н*м;
• 12, гайка на шпильке стабилизатора – 14 Н*м;
• 13, болт и гайка стяжного крепления – 62 Н*м.

На практике диапазон может составлять +-10% от указанного.

Регламент

Под пыльником опоры, такой, как на фото, всегда находится шар. Если на нём напечатана буква R, значит, опора была куплена отдельно от рычага.

Шаровая опора (не Рено)

Фирма Рено выпускает и опоры по отдельности (40 16 047 93R), и рычаги в сборе. В первом случае буква R будет присутствовать. Более подробно в материале: замена и диагностика шаровой опоры на Рено Логан своими руками.

Регламентные операции:

Как поменять своими руками: пошаговая инструкция

Существует два метода замены шаровой на Рено Логан — со снятием рычага и без. В первом случае удобнее демонтировать неисправную шаровую опору, во втором — меньше работы по сборке-разборке. В инструкции мы рассматриваем оба варианта. Основные шаги:

• снять колесо;
• снять суппорт;
• открутить и выбить шаровую опору;
• снять рычаг (при первом методе);
• выпрессовать старую опору;
• впрессовать новую;
• собрать в обратном порядке.

Давайте рассмотрим подробнее каждый пункт.

1. Со снятием колеса проблем возникнуть не должно. А вот при снятии суппорта необходимо открутить два крепёжных болта на 18, а потом разжать тормозные колодки. Сделать это можно с помощью отвёртки или маленькой монтировки. Для разжатия упирайтесь не в диск, а в колодку. После демонтажа, подвесьте суппорт повыше на пружину подвески, с помощью проволоки или верёвки.

   Демонтируйте суппорт

2. Теперь у нас есть доступ шаровой опоре. Крепится она с помощью болта с гайкой. Сразу откручиваем гайку, а болт выбиваем или постепенно выкручиваем, надавливая с обратной стороны. В месте крепления на поворотном кулаке предусмотрена специальная щель, в которую необходимо вбить большую отвёртку (как клин). После чего можно будет вытащить шаровую.

   Вбиваем в щель поворотного кулака отвёртку и снимаем шаровую

3. Следующий шаг зависит от выбранного вами метода замены. Если вы решили попробовать вытащить опору без снятия рычага, то необходимо подобрать подходящий кусок трубы или другой проставки. Главные условия, чтобы длина позволила упереть приспособление одним концом в землю, а вторым — в рычаг подвески. А диаметр должен быть чуть больше нижней части шаровой, чтобы при выбивании она провалилась внутрь. Если пыльник остался неповрежденным, то лучше его снять. Он может пригодиться в будущем, поскольку отдельно пыльники не поставляются (некоторые ставят от «Газели», но с установкой придётся помучится).

   Если старый пыльник цел, лучше сохранить его

4. Далее, выбиваем старую деталь с помощью молотка. Обязательно проверьте наличие стопорного кольца на корпусе шаровой. На оригинальных опорах их нет, а вот некоторые «аналоги» комплектуются. Если такие обнаружатся, то снимите кольцо, а потом выбивайте.
5. Для установки новой запчасти подойдёт головка на 34 или 36. Используйте её как проставку, уперев в нижнюю часть опоры. Шлицы шаровой должны совпасть со шлицами рычага. На этом этапе не стоит спешить. Если новая опора войдёт в рычаг под углом, то вам не удастся её правильно запрессовать. А хуже то, что в таком случае посадочное гнездо в рычаге деформируется, и вам придётся покупать рычаг в сборе. Поэтому действуйте аккуратно.

   Будьте внимательны при работе с посадочным гнездом шаровой

6. Процедуру замены гораздо удобнее делать со снятым рычагом. Для этого вам придётся открутить гайку и вытащить болт крепления рычага к подрамнику, переднего и заднего сайлентблока. А также открутить и вытащить соединительную тягу и стойку стабилизатора.
7. Собираем в обратном порядке, не забыв проверить состояние болтов крепления. Если они повреждены (механически или коррозией), то обязательно замените на новые.
8. Не забудьте поставить пластиковую шайбу, которая устанавливается сверху на пыльник. Без неё срок службы шаровой опоры сокращается на треть.

Замена рычага спереди

Иногда при ремонте ходовой Рено Логан своими руками требуется замена или снятие рычага, например, при замене шаровой или сайлентблоков. Подвесьте переднюю часть машины – обязательно два колеса сразу. Если вывесите только одно, стабилизатор помешает демонтировать рычаг, поджав элементы подвески. Как выглядит левый рычаг смотрите на картинке. Он состоит из следующих элементов:

• сам рычаг;
• чехол опоры;
• шаровая;
• сайлентблок.

Передний рычаг

Вытащите болт и выбейте его. При помощи надежной шлицевой отвертки или специальной лопатки разожмите соединение поворотного кулака и пальца шаровой. Упритесь монтажной лопаткой на поворотный кулак и отожмите рычаг вниз, выведя палец шаровой из отверстия поворотного кулака. При помощи головки ослабьте затяжку болта, который держит кронштейн подрамника на кузове. Открутите гайку крепления кронштейна подрамника и демонтируйте его с переднего болта, на котором держится рычаг на подрамнике.

С помощью накидного ключа открутите гайку переднего болта рычага, держа болт головкой подходящего размера. Вытащите болт и выбейте его оправкой. Открутите заднюю гайку крепления рычага и вытащите болт. Демонтируйте рычаг и установите в обратной последовательности новый или проведите другие работы по ремонту ходовой Рено Логан своими руками.

Процесс:

1. Вывешиваются передние колеса. Если будет поднять только одно колесо, то стабилизатор устойчивости автомобиля будет мешать проведению работ (о замене втулки стабилизатора здесь). Рычаги, расположенные справа и слева, снимаются одинаково.
2. Снимаются колеса.

   Смотрим фронт работ по замене

3. Ключом на «18» отворачивается гайка, которой опора крепится к ступице. При этом гайка должна упереться в шарнир привода колес.
4. При помощи регулируемого упора палец выпрессовывается из гнезда. Для этого при помощи опорного рычага надо отжать опору вниз, нанося удары молотком по поворотному кулаку.
5. По мере выхода пальца из проушины надо и далее продолжать откручивать гайку.

   Другой ракурс

6. Палец опоры выводится из поворотного кулака.
7. Ключом на «21» откручивается гайка, которой крепится рычаг к стойке. Болт следует удерживать при этом головкой того же размера. После откручивания гайки болт выбивается из гнезда.
8. Таким же способом откручивается и вторая гайка крепления рычага.
9. Рычаг подвески демонтируется с автомобиля.

   Фух, сняли!

Так как производитель отдельно не делает запасные части к опоре и рычагу, то рекомендуется их разобрать и поменять на аналогичные детали, которые можно подобрать с других автомобилей. Также можно рычаг и опору заменить полностью на новые.

1. Высверливаются заклепки, которые держат опору на рычаге.
2. После высверливания заклепки следует выбить из гнезда и снять опору.
3. Устанавливается новая опора на рычаг и закрепляется болтами.
4. Узел устанавливается на автомобиль в обратной снятию последовательности.

   Новая шаровая в рычаге

Как выбрать деталь?

Современный рынок представлен множеством предложений от самых разнообразных производителей. В такой ситуации достичь оптимального соотношения качественного показателя и цены без опытного совета весьма проблематично. А выбирать надо обязательно, какие лучше.

Многих интересует вопрос, какие лучше опоры? Рекомендуем рассмотреть в качестве варианта на покупку оригинальные изделия. Ведь нельзя забывать, что от правильного выбора детали напрямую зависит не только надежность авто Рено Логан, но и безопасность его обладателя.

Поэтому торг здесь не уместен. Благо, что ценовая политика на оригинальные опоры весьма лояльна.

Перед самостоятельной заменой опор рекомендуем просмотреть несколько видео — инструкций и задаться чтением серьезных мануалов. Мы также постараемся детально и максимально доходчиво рассмотреть последовательность действий, связанную с непосредственной заменой. Главное определиться, какие лучше опоры.

Выбор шаровой опоры «рено логан»

Мастера сервисных центров «Reno» советуют устанавливать оригинальные запчасти на подвеску. Причины:

1. Для деталей, изготовленных на заводах фирмы, используют материалы в соответствии с технологиями, разработанными конструкторами.
2. Компания «Рено» даёт гарантию на все запасные части, купленные в фирменных магазинах, у дилеров и сервисных центрах.
3. Срок службы оригинальных запчастей значительно выше, чем у аналогов.

Справочные данные: по ровным городским дорогам шаровые опоры способны «пройти» до 120–140 тысяч км

При этом важно вести машину аккуратно. Если же эксплуатация происходит в местности с дорогами низкого качества, то срок службы снижается почти вдвое

А при использовании «левых» деталей — износ произойдёт ещё быстрее.

Важно: с 2020 года компания «Рено» использует шаровые опоры нового образца. Теперь в них установлены пальцы с боковой, а не с циркулярной проточкой

«Старый» и «новый» варианты можно видеть на фото.

Артикулы у разных деталей тоже будут разные:

1. «Старый» образец — 401604793R;
2. «Новый» – 401602523R — отличается направлением проточки пальца.

Номер рекомендуемого специального инструмента втулка-оправка для монтажа: R10079.

Размеры шаровой на «Логане»:

• размер конуса: 18 мм
• наружный диаметр: 38,3 мм.

Если выбирают аналог, то поиск также нужно производить, исходя из соответствующих артикулов.

Стоит учесть, что шаровые опоры по технологии ремонта «Рено Логан» следует менять вместе с рычагами. Поэтому не всегда получится приобрести оригинальные запчасти. Если возникли проблемы с поиском, рекомендуется снять старую деталь и с ней искать замену.

Существует две фирмы-производителя, которые себя зарекомендовали, обе базируются в ФРГ, но производственные площадки Lemforder есть и в Румынии.

Для детали 401604793R можно найти аналоги:

• TRW JBJ721;
• Lemforder 29469 01 или 37809 01.

Для замены 401602523R аналогичную продукцию выпускают:

• «Автоваз» — для Lada Largus;
• «Hofer»;
• «Кедр»;
• «Белаз».

Также доступны аналоги из КНР, но их качество оставляет желать лучшего.

Что нужно знать о замене шаровой

По регламенту надо менять рычаг в сборе. А собираясь заменить только опору, лучше помнить о следующем: как только к рычагу прикоснулись молотком, он уже не является рычагом и подлежит замене. Независимо от того, что именно будет заменяться, старайтесь сберечь две детали:

• Пластиковую накладку, установленную под кулак (см. фото);
• Стопорную шайбу. Хорошо, когда такие шайбы идут в комплекте с новой опорой.

Внешний вид каждой детали показан ниже. Накладка (слева) и стопор (справа)Собственно, у накладок нет отдельного артикула. Купить их нельзя, а без них на пыльник опоры будет сыпаться грязь из кулака.

Подведем итоги

Отсюда видим, что самостоятельная замена шаровых опор на машине Рено Логан не является сложным действием, тем более, когда есть подробная инструкция и видео. Теперь вы знаете, как заменить опоры. Рекомендуем обращаться только к оригинальным изделиям, которые могут вселить уверенность в долговечности узла. Когда владелец Renault Logan не обеспечен обозначенным ранее набором инструментов, то следует склониться к услугам профессиональной СТО.

Примерно месяца 3 назад меня стал досаждать мало приятный шум даже не знаю как описать скрип не скрип вибрация не вибрация исходимый от передний подвески осмотрев ее визуально ничего не нашел по невнимательности и стал грешить на опорные подшипники тем более появился увеличенный зазор после замены опорников и резинок ( www.drive2.ru/l/8016829/ пустая трата денег ) шум не пропалпо совету знакомого заехал на Диагностику ходовой к одному знающему человеку который почти сразу с начала осмотра нашел разбитые шаровые ( и это на пробеге 30 тыс пипец) показал мне как они люфтят тут же предложил оригинальные шаровые за 600 руб за штуку ( якобы они поставлялись на СТО Официалов Рено И Оригинал 100%) я их повертел в руках и точно посмотрел кстати ценны на них в инете 650-850 рубтак вот поменял я обе шаровые 600+600 за работу 500+500 и плюс схождение 500 руб и того 2700я бы и сам эту работу сделал кроме схождения но нет пресса а сам помню как мучился без пресса выбивать задние подшипники из барабанов поэтому доверился специалистуи О чудо машину как подменили пропал стук и она стала более как по рельсам чтоле ехать видно регулировка схождения тоже повлиялаДрузья напишите на каком пробеге вы меняли шаровые ? и каких фирм шаровые сколько ходили у вас что бы в другой раз можно было пробовать и не оригиналP.S кстати манера езды больше спокойная и дороги не сказать что сильно разбитые кругом если кто подумает что я по ухабам скачу Цена вопроса: 2 700 ₽

• www.drive2.ru
• carfrance.ru
• zamenarenault.ru
• www.drive2.ru
