Выжимной подшипник сцепления лада гранта

Советы, рекомендации и полезные видео по ремонту

1. Придерживайтесь общих рекомендаций по эксплуатации трансмиссии для увеличения срока службы.2. Срок службы 80-100 тысяч циклов нажатий на педаль, не выжимайте и не удерживайте сцепление без надобности.3. Перед установкой производите обильное смазывание нового ВП.4. Съём МКПП длительная по времени операция (2 часа), поэтому рекомендуется сразу произвести дефектовку диска, вилки, маховика, а так же сделать замену тросика по необходимости. 5. Не приобретайте запчасти на авторынке или в других сомнительных торговых пунктах.6. Смотрение полезные видео по ремонту, замене сцепления и не только!

1. СцеплениеЛада Гранта и его возможные неисправности

2. Регулировка и замена троса сцепления на Лада Гранта

3. Операциипо регулировке троса сцепления Лада Гранта

4. Как устранить скрипы и щелчки педали сцепления Гранты

Сцепление Лада Гранта и его возможные неисправности

На автомобиле установлено сцепление от модели Лада Калина. Сцепление представляет из себя маховик, на котором закреплена корзина. Корзина постоянно поджимает диск сцепления, именно за счет этого передается крутящий момент на КПП от двигателя. При нажатии на педаль сцепления, натягивается металлический трос, подсоединенный к вилке сцепления. Лепестки корзины отжимаются, перестают поджимать диск к маховику, при этом крутящий момент от двигателя не передается.

Здесь приведен рисунок лишь для ознакомления, с конструкцией сцепления Лады Гранты.

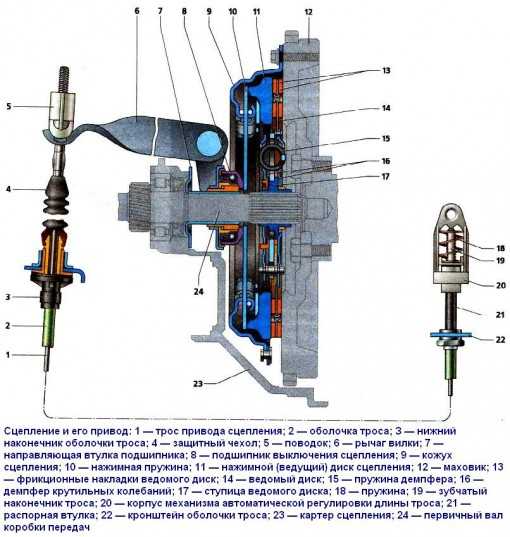

Сцепление и его привод: 1 — металлический трос привода сцепления; 2 — оболочка троса; 3 — нижний наконечник оболочки троса; 4 — защитный чехол; 5 — поводок; б — рычаг вилки; 7 — направляющая втулка подшипника; 8 — подшипник выключения сцепления; 9 — кожух сцепления; 10 — нажимная пружина; 11 — нажимной (ведущий) диск сцепления; 12 — маховик; 13 — фрикционные накладки ведомого диска; 14 — ведомый диск; 15 — пружина демпфера; 16 — демпфер крутильных колебаний; 17 — ступица ведомого диска; 18 — пружина; 19 — зубчатый наконечник троса; 20 — корпус механизма автоматической регулировки длины троса; 21 — распорная втулка; 22 — кронштейн оболочки троса; 23 — картер сцепления; 24— первичный вал КПП

Сцепление не нуждается в регулировке на протяжении всего срока службы.

Неисправностисцепления Лады Гранта

В таблице ниже, приведены возможные неисправности сцепления автомобиля Лада Гранта и методы их устранения. Более подробную информацию о проводимых операциях по ремонту сцепления машины, смотрите в отдельных статьях категории.

Регулировка и замена троса сцепления на Лада Гранта

На автомобиле Лада Гранта сцепление выключается, включается изменением положения лепестков сцепления. Лепестки отжимаются при помощи подшипника сцепления, который перемещается вилкой сцепления. Вилка сцепления, является фактически рычагом на оси, приводится в действие металлическим тросом сцепления. В данной статье приведена информация по замене и регулировке троса сцепления на автомобиле.

Инструменты необходимые для замены и регулировки троса сцепления: ключ на 8 мм, линейка, отвертка плоская

Процесс замены троса сцепления на автомобиле Лада Гранта

1. Со стороны салона, под панелью приборов (работа для наглядности показана при снятой панели) отверните гайку крепления упора оболочки троса сцепления к кронштейну педального узла и снимите упор со шпильки.

2. С помощью отвертки снимите с стержня педали сцепления стопорную скобу и пластиковый корпус механизма компенсации износа накладок ведомого диска сцепления.

3. В моторном отсеке вытащите из отверстия в перегородке между салоном и моторным отсеком уплотнитель оболочки троса привода сцепления. 4. Потяните трос вперед, то есть по направлению движения автомобиля. Снимите трос с углубления на вилке выключения сцепления (см рисунок ниже).

5. Отверните поводок от наконечника троса, извлеките направляющую втулку оболочки троса из отверстия на кронштейне коробки передач (см рисунок ниже) и демонтируйте трос с автомобиля. Извлеките его из отверстия в перегородке.

Как заменить трос самостоятельно

В этом случае никаких серьезных манипуляций от автовладельца не потребуется. В первую очередь нужно сесть в салон машины и открутить под педалью гайку. Она отвечает за крепление самого троса к основному узлу. После этого нужно:

• Снять со шпильки стопор оплетки.
• Вооружившись плоскогубцами, снять саму стопорную скобу.
• Вытащить ось рычага.
• Демонтировать пружину кронштейна педали.
• Вытянуть с помощью плоскогубцев упор наконечника.
• Освободить педаль.
• Извлечь уплотнители оплетки самого троса.

На следующем этапе необходимо потянуть наконечник тросика по направлению к себе и аккуратно вытянуть его из паза. После этого производится демонтаж проводка наконечника и направляющей втулки. На заключительном этапе тросик легко извлекается, проходя через отверстие, расположенное между самим салоном машины и моторным отсеком.

Прежде чем установить новый элемент, его рекомендуется смазать с помощью машинного масла. Установка тросика производится в обратном порядке.

Сцепление автомобиля Лада Гранта

Сцепление — однодисковое, сухое, с центральной пружиной диафрагменного типа. Расположено в алюминиевом картере, конструктивно объединенном с коробкой передач и прикрепленном к блоку цилиндров двигателя.

рис. 1

Кожух сцепления соединен шестью болтами с маховиком двигателя. В маховике имеются три штифта, которые при установке сцепления входят в соответствующие отверстия кожуха, центрируя его. Тремя парами упругих стальных пластин кожух соединен с нажимным (ведущим) диском. Корзину в сборе балансируют на стенде, поэтому заменяют целиком. Замена корзины необходима при кольцевом износе лепестков нажимной пружины на глубину более 0,8 мм, а также при большом износе поверхности нажимного диска или «осадке» пружины.

р ис. 2

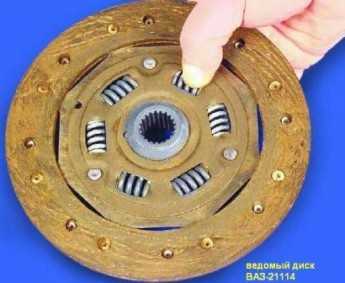

Ведомый диск с пружинным демпфером крутильных колебаний расположен на шлицах первичного вала коробки передач между маховиком и нажимным диском. Ведомый диск заменяют при его осевом биении в зоне фрикционных накладок, ослаблении заклепочных соединений, а также в том случае, если головки заклепок углублены от поверхности накладок менее чем на 0,2 мм.

р ис. 3

Привод сцепления — тросовый, беззазорный с автоматической регулировкой длины троса. На резьбовой наконечник троса навернут пластмассовый поводок, который вставляется в рычаг вилки выключения сцепления. В процессе эксплуатации автомобиля накладки ведомого диска изнашиваются, в результате чего рычаг вилки выключения сцепления перемещается вперед (по ходу автомобиля). Поскольку трос связан с рычагом вилки, длину троса при износе накладок необходимо увеличивать для сохранения нормального хода педали сцепления. Изменение длины троса происходит автоматически с помощью регулятора, расположенного в верхнем наконечнике троса и связанного с педалью сцепления. Поэтому в процессе эксплуатации регулировка троса привода сцепления не предусмотрена.

Пошаговая инструкция по замене сцепления Лада Гранта

1. Ставим автомобиль на подъемник и демонтируем коробку передач.

2. Далее если вы не будете менять корзину сцепления, вам нужно прокернить пометки на маховике.

3. Выкручиваем шесть болтов крепления корзины к маховику. Как будете откручивать болты удерживайте маховик монтажной лопаткой(можно отверткой).

Болты выкручиваются рожковым ключом на восемь.

4

Осторожно снимаем корзину сцепления с маховика двигателя и ведомый диск

5. Теперь вам нужно снять выжимной подшипник. Для этого с помощью плоской отвертки поддеваем концы пружины, которая удерживает подшипник.

6. После демонтажа пружины с направляющей втулки, снимаем выжимной подшипник вместе с муфтой.

7. Теперь окончательно снимаем пружину которая держала выжимной подшипник.

8. Если вам требуется заменить вилку сцепления или втулку, то вам нужно поддеть резиновый чехол и снять его.

9. Далее вынимаем из картера сцепления втулку вилки.

10. Подняв вверх вилку сцепления, выводим ее из посадочного места и достаем с картера сцепления. Если нужно производим замену.

11. Приступим к сборке сцепления. С начало помойте все снятие детали сцепления в керосине, все что нужно замените.

12. Наносим смазку «ШРУС-4» на направляющую втулку выжимного подшипника а так же на шлицевую часть первичного вала. Не переусердствуйте, наносите тонкий слой смазки.

13. Производим установку снятых деталей картера сцепления:

1. выжимной подшипник
2. вилка сцепления
3. пружину
4. втулку

14. Далее вам нужно отцентрировать сцепление. Для этого используйте спец. оправу, которую нужно вставить в отверстие торца коленвала.

15. Ставим на оправу ведомый диск так, чтобы выступ на ступице был обращен к КПП.

16. Устанавливаем корзину сцепления.

17. Если вы делали метки, то совмещаем их и закручиваем болты с моментом 19-31 Нм.

18. Убираем центрирующую оправу и устанавливаем обратно коробку передач.

19. Проверяем как переключаются передачи. Они должны включаться четко и без хруста.

При трогании с места не должно быть рывков.

Если у Вас возникла острая необходимость отремонтировать Вашу коробку передач 2181 и нет возможности поехать в специализированную автомастерскую, то Вы можете попробовать произвести ремонт самостоятельно.

Снятие коробки передач 2181

Снятие коробки передач на Гранте достаточно трудоемкий процесс, поэтому без помощника Вам не обойтись.

Перед началом работа установите Вашу Гранту на двухстоечный подъемник и затормозите стояночным тормозом. Приготовьте набор инструмента и приступайте к работе по иллюстрированной инструкции ниже.

Факторы ценообразования

Ремонт авто всегда сопровождается определенными финансовыми затратами. Помимо приобретения исправной детали автовладельцу придется заплатить мастеру за услугу по ее установке. Поэтому сегодня многие автомобилисты пытаются экономить. Для этого они обходят ряд мест продажи и анализируют ценовой диапазон.

Самую дешевую запчасть брать не рекомендуется: скорее всего, ее качество низкое. Надо понимать, какие факторы влияют на стоимость помимо качества. Цена зависит от:

• Состояния.
• Разновидности.
• Бренда.
• Оригинальности.
• Места совершения покупки.
• Цены доставки.

Чем известнее компания-изготовитель, тем ее запчасти будут продаваться по более высокой цене. Чем лучше состояние детали, тем она будет цениться выше.

По способу управления сцепление бывает:

• С гидравлическим.
• С механическим.
• С электрическим.
• С комбинированным типом привода.

По режиму включения есть запчасти:

• Постоянно замкнутые.
• Непостоянно замкнутые.

По типу трения выделяют сцепление:

• Мокрое (детали функционируют в масляной ванне).
• Сухое (элементы работают в воздушной среде).

По числу ведомых дисков автодеталь бывает:

По расположению нажимных пружин выделяют запчасти:

1. С периферическим расположением.
2. С центральной диафрагменной пружиной.

По состоянию автозапчасть на Гранту может быть:

• Новой.
• Старой, восстановленной.
• Б/у, неотремонтированной.

Производят такую деталь разные компании. Поэтому можно выделить сцепление на Гранту:

Неоригинальное устройство продается таких марок:

Купить сцепление на Гранту можно в разных местах. Например:

Почему ЭСУД определяет ошибку «P0830», пояснение на видео

Хвала автору! Я Тоже жуткий автолюбитель, правда с небольшим стажем…у меня тоже были праворульные, но к сожалению, они не удобны с нашим движением У меня сейчас наверно самая скучная модель тайоты за почти 2 года владения этой машинкой не имела вообще никаких проблем, 1 раз перегорела лампочка в стопе, ну и тормоза с маслом меняла по плану, при том что машине 8 лет, пробег около 150 тыс. разгоняется быстро, едет плавно, маневрена. вместительный багажник и для ее размеров очень удобный и просторный салон, папа на заднем сидении совершенно комфортно себя чувствует, а он у меня крупногабаритный мужчина. после ночи на обдуваемой всеми ветрами стоянке при минус 35 завелась и даже не чихнула ни разу. печка греет отлично, кондиционер охлаждает быстро, расход 6-7 литров 92-го по городу. двигатель 1,5. 106 лошадей,+ при ее размерах влезет в любую дырку на парковке. короче, машина просто отличная. )))

Давно собирался отрегулировать сцепление на своей Гранте. Сделал распечатку вашей статьи. Завтра вооружусь необходимым инструментом и поеду в гараж , чтобы сделать все своими руками пошагово, как описано в статье.

Открываем капот, под воздушным фильтром находится лапка сцепления. На нее одет трос с пластиковым винтом. Слегка нажав на лапку, снимаем трос в бок. Регулируем винт троса и накидываем его обратно на лапку.

При абгоне двигатель ревет чють збросиш абороты выравниваеца

Сцепление под замену! Буксует!

При трогоние присудствуют рывки в чем может быть дело

Диск сцепления под замену

Оборвало тросик сцепления. Пошел купил новый. Поменял. Пока ехал, сцепа была мягкая, случайно на 4 передаче на 90кмч перепрыгнул 3 передачу вместо 5. Но ничего. Спустя час я заметил что при переключении передач у меня машины как будто поддает газу (по звуку) на деле не знаю что это. Педаль сцепления имеет свободный ход, т.е. болтается. И слишком мякая педаль. На гранту могут быть разные тросики сцепления?

На что обратить внимание

Есть определенные признаки того, что сцепление на «Ладе-Гранте» дало сбой и нужно принимать меры

Стоит обратить внимание, что если авто только что куплено, то педаль будет нажиматься довольно легко. Если же для этого нужно прикладывать большие усилия, то это является первым свидетельством того, что сцепление нужно отрегулировать или заменить

Также стоит обратить внимание на появление посторонних скрипов в тот момент, когда водитель нажимает на педаль. Кроме этого, она не должна дергаться в тот момент, когда автовладелец не прикасается к ней

Чаще всего автолюбители сталкиваются именно с тем, что ход педали становится слишком тугим. Стоит рассмотреть подробнее причины такой неполадки.

Конструкция приводной системы и признаки неисправности

Управление нажимным механизмом осуществляется крайней левой педалью. Грамотно рассчитанный рычаг обеспечивает легкое перемещение лепестков выжимного диска. В данной модели машины команды на перемещение вилки подаются тросом. Он «ходит» в соответствующей рубашке. Стоит отметить, что здесь реализована автоматическая система регулировки длины тросика.

Признаки неполадки

На новой автомашине ответственный педальный узел перемещается легко. Нарушение заводского состояния требует прекращения эксплуатации и выяснения причин. Обычно наряду с тугим ходом возникают смежные симптомы, указывающие на неисправность сборочного модуля:

• Посторонние скрипы в процессе движения педали.
• Рывковое перемещение педальки.
• Необходимость в частой регулировке холостого хода рычага.
• Рывки машины при соединении коробки с мотором.

Все шаги «от и до»

Открываем капот и находим коробку передач. Рядом будет расположен стартер. Все узлы закрыты фильтром, который требуется снять:

1. Отключаем минусовую клемму АКБ (ключ «на 10»);
2. По очереди отсоединяем: разъём ДМРВ (овальный), клапан адсорбера (снизу поджимаем язычок). Стяжку крепления «толстого провода» тоже ослабляем и снимаем;

Избавляемся от лишних деталей

Сверху на картере будет закреплена «вилка» – гнутая пластина с прорезью. Это и есть вилка сцепления (см. фото).

Нашли самую важную деталь

Плоскогубцами, обмотанными изолентой, попробуйте вытянуть наконечник вперёд.

Регулировка сцепления на Лада Гранта (первый способ)

Здесь мы рассмотрим, как регулировать сцепление на Ладе Гранте:

1. Взявшись за наконечник троса, его до упора вытягивают вперёд.

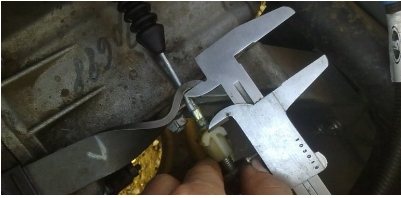

2. Штангенциркулем замеряют расстояние от вилки до пластикового поводка. Дистанция должна составлять ровно 27 мм.

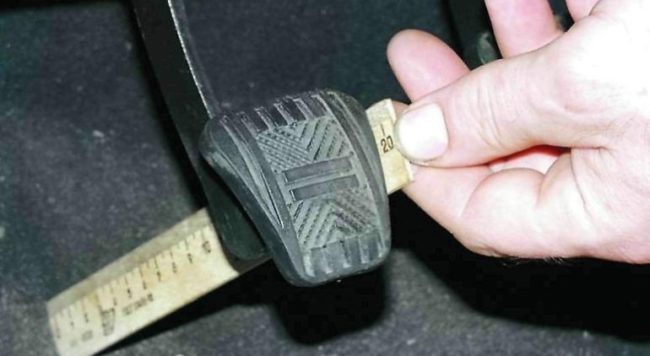

Если всё настроено и проверено, замерьте ход педали сцепления.

Замеряем дистанцию свободного хода

Расстояние от «верхней точки» до «нижней» не должно превышать 146 мм.

Альтернативный метод настройки сцепления (второй способ)

Никаких штангенциркулей здесь не понадобится:

1. Проводим шаг 1, как указано выше – вытягиваем наконечник вперёд.
2. Отпускаем наконечник и смотрим: если поводок прилегает к вилке неплотно, накручиваем его на стержень.
3. Нажимаем и отпускаем педаль (3 раза), повторяем шаги 1 и 2.

Добейтесь следующего: когда педаль не нажата, поводок должен плотно прижиматься к металлу, в то же время смещение вилки не должно быть заметным. Величина смещения пусть будет равна 1-2 мм.

Как регулируется сцепление?

Итак, как правильно проводится регулировка сцепления? Сцепление у современного модельного семейства «ВАЗ» трос сцепления, в конструктивном узле вместе с которыми, присутствуют храповые механизмы. Данные тросы не предусматривают наличие зазора, что в теории не предполагает необходимости в регулировке. Однако производитель назойливо рекомендует выполнять периодические регулировочные процедуры на данном механизме.

Для выполнения регулировочного действия на указанных автомобилях, в том числе Лада Гранта следует запастись линейкой (также подойдет штангенциркуль) и отверткой.

Последовательность манипуляций выглядит таким образом.

Открываем капот Лада Гранта и устанавливаем трос сцепления в исходную позицию. Для этого перемещаем его нижний край в направлении вперед до упора. Перемещая трос, можно ощутить усилие, создаваемое возвратной пружиной. Не обращаем на этот аспект должного внимания и продолжаем данную манипуляцию.
Взяв линейку или тот же штангенциркуль, выполняем замер расстояния. На фото четко обозначен отрезок, подлежащий замеру: между началом вилки и поводком троса. Для корректного замера потребуется удержать трос в неподвижном и определенном положении. Идеальным результатом замера будет значение в 27 мм. Когда потребовалась регулировка сцепления, то фактический параметр будет отличаться от заявленного эталона. Для достижения потребного значения (27 мм) вращаем поводок троса.
Завершив данное действие, заводим тросовый наконечник в паз вилки, после чего отпускаем удерживаемый элемент

Обращаем внимание на отсутствие зазора.
На этом процедура завершается. Теперь переходим к многократному нажатию на педаль, дабы удостовериться в корректном функционировании узла

Выполнив комплекс нажатий, еще раз измеряем расстояние вдоль троса и, при появлении расхождений, выполняем повторное регулирование.

Потребность в регулировке троса на Лада Гранта, Калинах или Приорах имеет место вне зависимости от его состояния (новое или уже отработавшее определенную величину ресурса).

Когда возникает потребность в регулировке?

В таковых случаях:

• при появлении рывков со старта, носящих постоянный характер;
• когда попытка включить передачу сопровождается ударом;
• если запала педаль.

Это наиболее яркие симптомы, свидетельствующие о потребности в регулировке. В идеальном варианте уровень расположения педали должен совпадать с тормозом. В таком случае величина полного хода педали составляет 125 – 135 мм. Практика свидетельствует о возможном превышении хода до 160 мм.

Для правильной регулировки педального узла потребуется запастись двумя гаечными ключами подходящих параметров.

1. Ослабляем контргайку, удерживающую трос. Она расположена со стороны подкапотного пространства.
2. Теперь посредством ключа вращаем вторую контргайку для достижения корректного зазора.
3. По завершении процесса первую гайку обязательно затягиваем с требуемым моментом.

Напоминаем, что следует прикладывать усилия по достижению единого уровня в педальном узле (автор ролика — Time R).

Способы регулировки сцепления

Все работы по диагностике и регулировке проводятся только на заглушенном двигателе. Чтобы выявить необходимость корректировки фрикционной муфты, следует выполнить несколько несложных действий. Нужно нажать два-три раза на педаль – не должно доноситься никаких стуков, скрипов и других посторонних шумов. Педаль должна двигаться свободно, без заедания. Если есть подозрение, что педаль подклинивает, но визуально все в порядке, следует произвести следующие манипуляции:

• выжать педаль рукой до конца;
• отпустить педаль, но сделать это так, чтобы рука находилась на ней, тем самым можно было чувствовать ее движение, но не мешать ее ходу.

Рукой можно почувствовать даже малейшие заедания или рывки при возвращении педали в своё начальное положение. Если наблюдаются характерные подёргивания, необходимо произвести регулировку.

Расстояние полного хода педали должно быть не более 146 мм, допускается меньше. Поводок тросика должен двигаться относительно рычага вилки не более 27 мм. В норме биение фрикционных накладок диска не должно превышать 0,5 мм. Между заклёпкой, удерживающей накладку, и самой накладкой должно быть расстояние не менее 0,2 мм, меньше не допускается.

На автомобиле Лада Гранта устанавливается обычный трос сцепления, ничем не отличающийся от троса, устанавливаемого на предыдущие модели ВАЗ. Разница лишь в том, что на современных авто трос оснащается наконечником авторегулировки натяжения. Механизм удобен тем, что по мере износа деталей сцепления и вытягивания троса, автоматически регулирует натяжение.

Способы регулировки сцепления

Все работы по диагностике и регулировке проводятся только на заглушенном двигателе. Чтобы выявить необходимость корректировки фрикционной муфты, следует выполнить несколько несложных действий. Нужно нажать два-три раза на педаль – не должно доноситься никаких стуков, скрипов и других посторонних шумов. Педаль должна двигаться свободно, без заедания. Если есть подозрение, что педаль подклинивает, но визуально все в порядке, следует произвести следующие манипуляции:

• выжать педаль рукой до конца;
• отпустить педаль, но сделать это так, чтобы рука находилась на ней, тем самым можно было чувствовать ее движение, но не мешать ее ходу.

Рукой можно почувствовать даже малейшие заедания или рывки при возвращении педали в своё начальное положение. Если наблюдаются характерные подёргивания, необходимо произвести регулировку.

Расстояние полного хода педали должно быть не более 146 мм, допускается меньше. Поводок тросика должен двигаться относительно рычага вилки не более 27 мм. В норме биение фрикционных накладок диска не должно превышать 0,5 мм. Между заклёпкой, удерживающей накладку, и самой накладкой должно быть расстояние не менее 0,2 мм, меньше не допускается.

На автомобиле Лада Гранта устанавливается обычный трос сцепления, ничем не отличающийся от троса, устанавливаемого на предыдущие модели ВАЗ. Разница лишь в том, что на современных авто трос оснащается наконечником авторегулировки натяжения. Механизм удобен тем, что по мере износа деталей сцепления и вытягивания троса, автоматически регулирует натяжение.

Вердикт

Некондиционное поведение педального узла Гранты является неисправностью, которую желательно устранить в короткие сроки. Дело может быть как в приводе, который здесь является тросовым, так и непосредственно в узле, связывающем двигатель и коробку.

Чаще всего проблема кроется в расплетенном тросе или его ограниченной подвижности в рубашке. Устранить подобную проблему можно заменой тросика и/или его смазкой маслом, силиконом или WD-40. Нередко в смазывании нуждается вал вилки.

Реже неполадку вызывает деформированная или треснутая вилка. Износ лепестковой пружины в состоянии радикально изменить величину усилия, необходимую для страгивания педали. Новое сцепление также может вызывать тугой ход.

Обзор цен производителей

Производитель артикул	Цена (Руб.)	Ресурс (Тыс. км)
Комплект дисков LADA 2190-316010001	От 3100	85 — 105
—/— 2190-31601000	—/—	—/—
—/— 302050901	—/—	—/—
—/— 302052223	—/—	—/—
—/— 302052307	—/—	—/—
LADA 21810160118001 муфта	От 650	80
LADA 21090160119000 направляющая первичного вала	От 750	75 — 80
LADA 21010160121500 опора вилки	От 150	75 – 95
LADA 21810160120001 вилка	От 800	85 – 95
Соединительная пружина вилки и муфты 21010160118800	От 350	85 — 95

*цены актуальны состоянием на 30.10.2018 года.

Рекомендации по выбору деталей и комплектующих

Преобладающее большинство запчастей представлено отечественным производителем. Зарубежные аналоги дороже на 10-17%. Качество изготовления деталей примерно на одном уровне.

С целью недопущения покупки подделки, пользуйтесь услугами официальных представительств, дилерских центров, авторизированных СТО.

Последнее время становится популярным заказ деталей с их последующей установкой непосредственно в мастерских. Преимущества такого выбора в профессиональном монтаже, оперативной доставке, предоставлении гарантии.

Список интернет магазинов, реализовывающих детали (регион Москва, СПБ, Киев)

№	Название	Адрес
1.	«Вин — код»	вин-код.рф/
2.	«Автопитер»	https://www.autopiter.ru/
3.	«ДвижКом»	https://dvizhcom.ru/
4.	«БалтКам»	https://www.baltkam.ru/
5.	«Элит»	https://eshop.elit.ua/
6.	«Клан»	https://klan.com.ua/

Инструкция по замене троса сцепления

Какое лучше поставить сцепление на Ладе Калине, Гранте или Приоре — зависит от финансовых возможностей.

Но для начала давайте разберемся с тем, как лучше произвести замену троса на этих авто:

1. Сначала нужно выкрутить гайку тросика кронштейна, установленную под панелью приборов авто. Гайка выкручивается с помощью ключа на 8, после чего демонтируется упор с кронштейна.
2. Далее, следует отсоединить стопорную скобу, установленную на так называемом пальце, затем отсоединяется сам корпус устройства компенсации, для этого воспользуйтесь отверткой. Также нужно снять пластиковую втулку с пальца педали. Произведите визуальную диагностику устройства на предмет механических повреждений или износа. Если они имеются, то втулку нужно поменять, заранее обработав ее солидолом.
3. Теперь необходимо демонтировать уплотнитель тросика, установленный в отверстии щитка (как видно по фото, он находится в подкапотном пространстве Лады Гранты или Калины). Наконечник тросика следует потянуть по ходу его передвижения, после чего он извлекается из паза на вилке.
4. С помощью ключа на 17 нужно выкрутить гайку, которая крепит наконечник тросика к кронштейну на КПП. Используйте еще один гаечный ключ для того, чтобы не допустить проворачивание наконечника элемента.
5. Теперь нужно демонтировать наконечник троса, затем сам элемент нужно извлечь из отверстия. Трос можно полностью демонтировать.
6. После этих действий можно приступить к монтажу нового устройства. Для правильной установки элемент для начала нужно пропустить в отверстие щитка. Устройство компенсации износа на Ладе Гранте или Калине необходимо зафиксировать на пальце, заранее обработав саму втулку устройства смазочным материалом.
7. Вам необходимо закрепить трос на педали и установить ранее извлеченное уплотнение. Также произведите монтаж наконечника элемента в кронштейн трансмиссии, полностью закрепите фиксирующую гаечку. Не забудьте навинтить поводок. Монтаж нового элемента должен быть произведен путем перемещения нижнего наконечника вперед до конца. Сам наконечник должен удерживаться в таком положении, в это время нужно правильно замерять расстояние, о котором мы говорили вначале статьи, между поводком и вилкой. Путем вращения поводка следует выбрать оптимальное значение.
8. Непосредственно перед монтажом поводка, его также необходимо будет смазать. В частности, речь идет конкретно о плоскости, контактирующей с вилкой.
9. Завершающим этапом будет выжимание педали до конца несколько раз Сделав это, вам опять необходимо будет замерить расстояние между вилкой и поводком. Если оно составляет больше или меньше 2.7 см, то следует произвести его регулировку.

Запрос вернул пустой результат.

Последовательность действий при снятии и замене сцепления Лады Гранты с тросовым приводом

1. После снятия МКПП (процесс описан выше), помечаем метками расположение корзины и маховика. В том случае, если не планируем заменять корзину, нажимной диск. Решение принимает ремонтник, основываясь на результатах диагностики.

Снятая МКПП

1. Отвинчиваем болты, снимаем корзину с нажимным, ведомым диском.

Корзина с диском

1. Извлекаем диски из корзины сцепления.

Извлечение диска из корзины

1. Проводим дефектовку деталей, смежных механизмов, элементов.

На что обратить внимание при дефектовке:

• трещины, надломы в деталях;
• углубления более чем на 0.2 мм;
• проверяем отсутствие трещин на диафрагменной пружине;
• осматриваем опорные кольца, на них не должно быть следов износа, видимых, явных дефектов;

Заменяем изношенные элементы новыми по мере необходимости.

Установка сцепления на Ладу Гранту своими руками

1. При помощи оправки устанавливаем ведомый диск, корзину, центрирующие штифты.
2. Фиксируем корзину к маховику тремя болтами. Болты заворачиваем равномерно по принципу диагонали с усилием 37 Н.м. Используем динамометрический ключ.
3. Снимаем оправу, устанавливаем механическую коробку передач.
4. Фиксируем привод сцепления на МКПП.
5. Регулируем расстояние от пластиковой втулки к вилке привода. Оно должно быть равно 27 мм. Корректируем значение ключ на «10».

Отмеряем 10 мм

Где находится механизм тросикового сцепления Лады Гранты

В автомобилях семейства Лада Гранта сцепление установлено под кожухом маховика на стыке мотора с корпусом МКПП. Для проведения профилактических работ необходимо полностью/частично демонтировать трансмиссию.
