Как сделать универсальный съемник подшипников ступицы своими руками? читай и мастери

Перечень технических характеристик

Передвижной гидравлический съемник

Выяснив оптимальную конструкцию гидравлического съемника, можно приступать к детальному анализу его технических характеристик. Однако следует помнить, что они напрямую зависят от специфики конкретной модели и ее компоновки.

Для работы с большими узлами и агрегатами рекомендуется использовать мобильные модели. Они устанавливаются непосредственно на демонтируемый узел и затем с помощью гидравлической системы происходит снятие подшипника. Поэтому определяющими параметрами являются небольшие размеры и масса гидравлического съемника. За исключением ручных моделей гидравлическая система зачастую располагается отдельно от устройства. Это дает возможность максимально уменьшить размеры конструкции и ее вес.

Помимо габаритов при выборе гидравлического съемника необходимо учитывать такие параметры:

• величина усилия гидравлической системы;
• максимальное удаление и длина рабочего штока;
• тип фиксации;
• возможность установки насадок различных диаметров для снятия подшипников любых размеров;
• удлинитель для штока. Необходим в том случае, если длины стандартного не будет хватать для выполнения работы.

Для моделей с опорной рамой важно знать возможность изменения положения рабочей части гидравлического съемника по высоте и в горизонтальной плоскости. Это необходимо для позиционирования штока относительно впрессованной детали

Кроме специализированных моделей для демонтажа подшипников, втулок и т.д. существуют съемники для снятия колесных дисков, пружин. Они имеют несколько другую конструкцию и считаются узкоспециализированным оборудованием.

Это интересно: Особенности работы электромагнитного пускателя 220 В

Признаки необходимости замены и диагностика

Кроме гула в районе переднего колеса, о необходимости замены подшипника на ВАЗ 2110 могут сказать и другие признаки. Отклонения от нормы во время движения автомобиля заметят даже неопытные водители. Отчётливо будет видно изменение траектории движения транспорта на поворотах. Из-за неровного хода перед машины будет покачиваться из стороны в сторону.

Это интересно: Spyker поставит новый суперкар на конвейер в 2014 году

Для дополнительной проверки состояния ступичного подшипника отпустите рулевое колесо на ровном участке дороги. Если автомобиль будет заносить в одну или другую сторону, то деталь изношена и требует замены. Не стоит оттягивать такой ремонт, так как при разрушении подшипника во время езды на большой скорости вы получите аварийную ситуацию и неконтролируемый занос, что может привести к ДТП.

Как сделать съемник для снятия подшипников?

При ремонте электродвигателей, кроме рожковых ключей и набора головок, обязательно надо иметь в своем арсенале и несколько съемников для стягивания подшипников.

Съемники для снятия шкивов.

У меня в своем арсенале два съемника для снятия подшипников. Сейчас на рынках есть большой выбор съемников, и можно их приобрести. Но если есть материал, токарный станок, газо- и электросварка и желание, то съемник можно сделать и своими руками. И уверяю вас, он прослужит вам даже не один десяток лет.

Делать обязательно нужно трехлапчатые съемники: они самые удобные. Я укажу и размеры своих съемников, давно проверенных при ремонтах. Начнем с малого, с помощью которого можно снимать подшипники от 202 до 308 размеров, большой 317 и более. Нам понадобится листовой металл толщиной 10 мм и

Самодельные съемники для снятия подшипников.

металл кругляк диаметром 30 мм (для большого — металл 15 мм и кругляк диаметром 50 мм).

В первую очередь делаем рисунок (выкройку) лапок съемника. Длину лапок делаем 200 мм (в конце статьи в формате PDF выложу выкройки лапок малого и большого съемников). Далее на листовом металле по выкройке наносим рисунок. Вырезать лапки надо газорезкой (пропан и кислород). Заготовки после вырезки обрабатываем на крупном наждаке.

Постепенно доводим размеры трех лапок к одинаковому. Слишком идеальных размеров добиваться нет необходимости, разница в 1 мм роли отрицательной не внесет в конструкцию. Когда лапки будут сделаны и подогнаны, в верхней части сверлим два отверстия (для небольшого расширения возможностей) диаметром под болты 8 или 10 мм (для большого 12 или 14 мм  3 отверстия) для крепления лапки к сердцевине съемника. То же самое проделываем с двумя оставшимися лапками. В них сверлим отверстия по первой лапке, используя ее как шаблон. Здесь надо постараться разногласие в размерах не допустить, чтобы захват снимаемого подшипника происходил одновременно. Вот коротко об изготовлении лапок съемника.

Съемник в разобранном виде.

Следующая деталь — сердцевина. Для сердцевины на малый съемник нам понадобится металл кругляк диаметром 30 мм  и длинной 35 мм (для большого, соответственно, 50х45 мм). В заготовке сверлим отверстие под резьбу на 16 мм (для большого съемника в его заготовке отверстие под диаметр 30 мм) и нарезаем резьбу, желательно с мелким шагом. В подготовленной детали для сердцевины наносим разметку, три метки через 120 градусов. И к этим местам местам привариваем электросваркой по два на метки держателя лапок (расстояние между держателями должно быть толщиной с лапку). Думаю, детально описывать, как их подготовить, нет необходимости, так как придерживаться каких-то строгих правил и размеров не нужно. После сварочных работ обрабатываем эту деталь на крупном наждаке. Теперь, примерив лапу, просверливаем отверстия в держателях. Отверстия сверлить нужно, отступив от центра, таким образом, чтобы установленная лапка имела хороший ход в сторону для захвата подшипников большего размера.

И третья деталь нашего съемника — это винт. На первый съемник делаем его длиной 350 мм, длинна резьбы 280 мм, на второй – длина 500 мм, для резьбы 420 мм. Далее на токарном станке обрабатываем заготовки и нарезаем резьбу. В верхней части винта, где нет резьбы, сверлим сквозные отверстия с небольшим смещением по высоте и перпендикулярно друг другу. Это отверстия под монтажку или вороток. Диаметр на усмотрение. Начало винта можно в диаметре заузить на небольшое расстояние. Я подробности не описываю. Все можно увидеть на фотографиях.

Эти съемники мы сделали со слесарем более 12 лет назад. Проблем все эти годы со снятием подшипников и полумуфт у меня нет. А главное, качество получилось советских времен. Вот такой необходимый инструмент можно легко сделать своими руками.

Скачать или посмотреть выкройки лапок.

Поделитесь полезной статьей:

Необходимый инструмент

Перед тем как приступить к работе, необходимо подготовить весь инструмент и собрать его в одном месте:

• Специальный съёмник для демонтажа подшипника.

• Вороток.
• Головка на «30».
• Ключи или накидные головки на «17» и «19».
• Оправка для выбивания ступицы.
• Новые ступичные подшипники.

Инструмент собран и готов к использованию

Подготовительные работы

Позаботьтесь о том, чтобы рабочее место было хорошо освещено, и лучше всего если оно будет на смотровой яме или подъёмнике. Потому, что только таким образом можно говорить о высоком удобстве при проведении подобных работ. Также не лишним будет ознакомиться с подробной схемой расположения подшипника на передней ступице ВАЗ-2112.

Благодаря такой иллюстрации, схема становится очень понятна.

Пошаговый порядок работ

Первым делом устанавливаем автомобиль в неподвижное состояние, ставим на ручной тормоз, и при желании устанавливаем противооткатные упоры. И пока автомобиль находится на поверхности, срываем все болты на передних колёсах.

Сорванные болты откручиваем, убираем в сторону.
Снимаем колесо.

Далее, нам необходимо при помощи ключа на «30» отвернуть гайку ступицы

Обратите внимание, что во время её демонтажа, придётся нажать на педаль тормоза, а для этого нам потребуется помощник. Затем воспользовавшись отвёрткой отжимаем суппорта.
Когда эта операция проделана, имея под рукой ключ на «17» откручиваем суппорта от поворотных кулаков.

Затем воспользовавшись отвёрткой отжимаем суппорта.
Когда эта операция проделана, имея под рукой ключ на «17» откручиваем суппорта от поворотных кулаков.

1. Аккуратно выкручиваем тормозной диск от ступицы.

2. Затем, производя несильные удары освобождаем ступицу.

3. А затем и ШРУС от подшипника.

Замена ступичного подшипника

Затем, когда доступ к подшипнику ступицы полностью открыт, существует несколько способов по её замене.

Первый способ

В этом случае необходимо иметь специальный съёмник для демонтажа подшипника.

1. Сначала необходимо позаботиться об удалении стопора.

2. Воспользовавшись этим устройством, достаточно просто извлечь старый подшипник и установить на его место новый.

3. После этого весь процесс сборки проводим в аналогичном порядке снятию.

• К преимуществам этого способа можно отнести, то, что во время этих работ нет необходимости трогать болт развал-схождения колёс, следовательно, дополнительных работ вам не прибавится.
• А к недостаткам подобного способа можно отметить неудобство во время проведения. Так как придётся изловчиться и принять крайне неудобную позу.

Второй способ

Для производства этих работ, необходимо произвести аккуратный демонтаж поворотного кулака и полностью снять ступицу.

• Перейдя на верстак, производим замену подшипника ступицы.

• Для этого демонтируем стопорное кольцо и выбиваем подшипник с посадочного места, либо выпрессовываем его.

• Далее, установку производим в обратном порядке, предварительно очистив поверхность ступицы.

Совет! Перед тем, как приступить к демонтажу болтов развал-схождения, отметьте их положение при помощи маркера или мела. При этом метки должны обозначать текущее положение болта на стойке и прежнее расположение кулаков. Благодаря таким меткам, при сборке будет гораздо проще ориентироваться в положении этих болтов. Хотя и вернуть прежнее состояние никак не получится, но свести к минимуму всё же удастся.

Ставим метки

1. Ставим метки.
2. Выбиваем все болты у кулака.
3. Демонтируем болты крепления на нижней шаровой опоре.
4. Таким образом подшипник будет выбит из ступицы.
5. Убираем стопорные кольца.
6. Выпрессовываем подшипник.
7. Монтируем новый подшипник, предварительно очистив пространство ступицы и обильно промазав его поверхность.

Подобный способ ремонта будет очень эффективен, когда ремонту подвержен не только ступичный подшипник, но и большая часть ходовой ВАЗ-2112. К таким элементам можно отнести замену рулевых наконечников, сайлентблоков рычагов и шаровых опор.

Третий способ

Для выполнения работ этим способом необходимо снять всю стойку полностью.

Стойка демонтирована.

1. Далее, воспользовавшись тисками, производим замену ступичного подшипника.
2. Так как именно таким образом замена произойдёт быстро и качественно.

После демонтажа подшипников, устанавливаем всё в обратном порядке, собираем стойку и монтируем её на автомобиль.

Изготавливаем съёмник сами или покупаем?

Если у вас нет желания заниматься выбиванием подшипника, можно приобрести в магазинах специальный съёмник, так как весь процесс работы с таким устройством становится легче, а время на работы уменьшается. Это касается и работ по установке подшипника.

Съёмник ступицы Хенд-мейд

Подготовка к проведению ремонта

Когда делается замена ступичного подшипника ВАЗ-2110, нужно установить автомобиль максимально ровно. Под задние колеса поставьте противооткатные упоры, в качестве которых можно использовать даже обычные кирпичи. Вам потребуется снимать передние колеса. Лучше проводить ремонт сначала на левой, затем на правой стороне. Кроме того, необходимо обзавестись торцовым или накидным ключом на 30. Только с его помощью получится выкрутить ступичную гайку.

Желательно, чтобы этот ключ имел большой рычаг, потому что момент затяжки соединения очень большой

Обратите внимание на то, что потребуется расконтрить гайку. Для этого можно воспользоваться небольшой выколоткой и молотком

Пара легких ударов — и гайка будет освобождена. Стоит отметить, что замена подшипника задней ступицы ВАЗ-2110 проводится практически аналогично. Только съемник несколько другой используется.

Краткий обзор съёмников ступичных шарикоподшипников

Выбрать универсальный набор на все виды ремонта авто невозможно, так как диапазон действий ограничен:

• разнообразием форм, размеров для зарядки в исходную позицию;
• ограниченным рабочим пространством.

Чашечный – «Форсе 9T0311»

1. Внутренние оправки 34-80 мм.
2. Наружные оправки 44-90 мм.
3. Размеры наружного диаметра чашек 44-90 мм.
4. Шток (шпилька) с гайками.
5. Пластины соответствуют широкому диапазону размеров.
6. Поворотный кулак остается на месте.
7. Набор входит в комплект пресса мастерской.
8. Запрессовка-выпрессовка проходит одним приемом.

Трехзахватный – «KS TOOLS 630.3002»

Инструмент гаражного пользования. Применим в рабочей зоне ограниченного доступа.

1. Долгий срок службы, если следовать руководством.
2. Шарнирная конструкция лап входит в надежное зацепление.
3. Снятие прикипевших детали с валов, осей машин.
4. Широкий диапазон захвата — 20-230 мм.
5. Максимальное усилие — 4,5 тонны.
6. Размеры винтового штока — M18 x1,5 x 240.
7. Размеры болтов под шарниры — 19 мм.

Двух захватный универсальный – «Kukko K-2030»

Инструмент из набора немецкого производителя Kukko — это продуманные формы захватных механизмов. На траверсе лапы двигаются по направляющим, винты подвески фиксируют заданное положение.

1. Захват лапок под углом, параллельным оси силы натяжения.
2. Надежность зацепления.
3. Максимальное натяжение — 5,5 тонны.
4. Лапки разворачиваются на 180 градусов.
5. Широкий диапазон захвата.
6. Двухстороннее действия.
7. Применим в зоне ограниченного пространства.

Гидравлические съемники

Так же на рынке можно встретить гидравлические съёмники. Принцип действия гидравлических ССП схож с домкратами. Предназначен для слесарей ремонтных мастерских, не понадобится мускульная сила, ускорится время ремонта

Обращайте внимание на качество металла, вращение винтового штока, состояние шарниров

1. сила воздействия на впрессовываемый узел достигает 20 т,
2. сокращается время выполнения операции,
3. снижается доля физических затрат.

1. ограничение рабочей зоны применения,
2. цена выше механического инструмента.

Видео по замене подшипника передней ступицы

1. Снимите колпак ступицы. 2. Зубилом расправьте вмятый бортик гайки подшипника в двух местах. 3. Затяните ручной тормоз, включите 1-ю передачу и подставьте под колеса упоры.

4. Головкой или накидным изогнутым ключом «на 30» ослабьте гайку подшипника. Она затянута очень сильно, поэтому головка или ключ должны быть прочными, чтобы не погнуться или переломиться. Используйте длинный рычаг для ослабления гайки (кусок трубы).

5. Ослабьте болты колеса.

6. Поднимите передние колеса, в этом случае стабилизатор поперечной устойчивости не будет мешать ремонту. Так же возможно и поднять лишь колесо, на котором будет производиться ремонт. В этом случае, для отжатия элементов подвески, используйте монтировку. Поставьте под автомобиль страховочную опору рядом с домкратам (пенек или что то подобное). При ремонте будут прилагаться порой немалые усилия и если домкрат сорвется, опора удержит автомобиль.

7. Снимите колесо, направляющую тормозных колодок с суппортом и тормозной диск.

8. Подвяжите направляющую тормозных колодок вместе с суппортом, чтобы они не повисли на тормозном шланге и не повредили его. 9. Отверните окончательно гайку подшипника и снимите шайбу.

10. Вставьте в два диаметрально противоположных отверстия в тормозном диске болты длиной примерно 135мм и с резьбой М12 x1,25мм. Подойдут болты крепления, головки которые стоят на «классике» (2106, 2107 и т.д.) 11. Верните эти болты в отверстия ступицы (друг напротив друга) на всю ее толщину 12. Резко водя тормозной диск по болтам, как по направляющим, ударяйте им по головкам болтов и тем самым вы снимите ступицу.

13. Отверните болты крепления шаровой опоры к поворотному кулаку (Замена шаровой) и выводите ШРУС (гранату) из отверстия подшипника. 14. Щипцами снимите стопорное кольцо. 15. Съемником выпрессуйте подшипник в чашку, которая находиться снаружи поворотного кулака, при этом болт давит на внутреннее кольцо подшипника через шайбу изнутри кулака. Съемник с подшипником

16. Если нет съемника, то можно со ступицы снять обойму подшипника (см с п. 17) (хотя это тоже не так просто, а без съемника, но уже другого вида, еще сложнее) и вставив ее в отверстие, где находится подшипник, узкой частью бить через что-то металлическое.

17. Как правило, после выпрессовке ступицы, на ней обычно остается кольцо подшипника (обойма). Чтобы его снять, понадобиться съемник. Если его нет, то подденьте отверткой и снимите грязезащитное кольцо…

18…зубилом сдвиньте кольцо подшипника.

19. Когда снимите кольцо, то задиры от зубила зачистите надфилем.

20. Установите грязезащитное кольцо и заверните его на ступице. 21. Очистите, смажьте внутреннюю поверхность поворотного кулака. 22. Съемником запрессуйте новый подшипник в поворотный кулак. При этом большая шайба съемника должна опираться изнутри на поворотный кулак так, чтобы не повредить его грязезащитные кольца, а на новый подшипник при запрессовке можно нажимать через старый подшипник, который будет передавать усилие лишь через наружное кольцо. Поставьте стопорное кольцо. 23. Съемником запрессуйте ступицу в подшипник, предварительно смажьте отверстие маслом или WD-40. Сейчас шайбы съемника упираются во внутреннее кольцо подшипника и ступицу.

Если нет съемника, то забейте немного ступицу и выведите конец ШРУСа так, чтобы можно было наживить гайку ступицы. Вращая гайку вы будете притягивать ШРУСом ступицу, как съемником. Придерживайте подшипник с внутренней стороны поворотного кулака.

Дальше собираем в обратном порядке

Затяните гайку ступицы до конца только когда колесо будет уже на земле. Не забудьте загнуть буртик на гайку. Замена подшипника передней ступицы Ваз 2109 2110 окончена

Подшипники-аналоги

В качестве альтернативного варианта можно рассмотреть продукцию двух производителей:

• «Weber», каталожный код изделия – «BR 1118-3020»;
• «Pilenga», артикул детали – «PW-P1313».

Продукция этих фирм зарекомендовала себя с хорошей стороны. Стоимость ориентировочно составляет 1 тыс. руб. Комплектность идентичная оригинальной поставке.

На практике выявлено, что для ступицы LADA Kalina может подойти подшипник от «ВАЗ-2108», но он на несколько сотых миллиметра уже. Эксперты не советуют склоняться к такой альтернативе, поскольку имели место случаи, когда изделие проворачивалось внутри ступицы.

Разборка узла

Допустим, вы начинаете проводить ремонт на левой стороне автомобиля. Первым делом необходимо расконтрить гайку и выкрутить ее при помощи ключа на 30. Но не следует выкручивать ее до самого конца, достаточно только сорвать с резьбы. Затем поднимите левую сторону автомобиля при помощи домкрата. Выкрутите болты, которые крепят колесо к ступице. Затем необходимо выкрутить два болта, которыми крепится тормозной суппорт переднего колеса. Без этого невозможна замена ступичного подшипника ВАЗ-2110.

Когда вы освободили тормозной диск от суппорта, можно снять последний. Только аккуратно, чтобы не повредить шланг. После этого выкручиваете направляющие, которые находятся на диске. Они крепят его к ступице. После нужно демонтировать тормозной диск. Вот и все, вы добрались до самой ступицы. Но она имеет две точки крепления – к стойке и нижнему рычагу. Верхнее крепление к стойке необходимо наметить, чтобы не нарушать развал передних колес. Затем выкручиваете два болта, которыми крепится шаровая опора к нижнему рычагу. Далее срываете ступицу со шлицов гранаты.

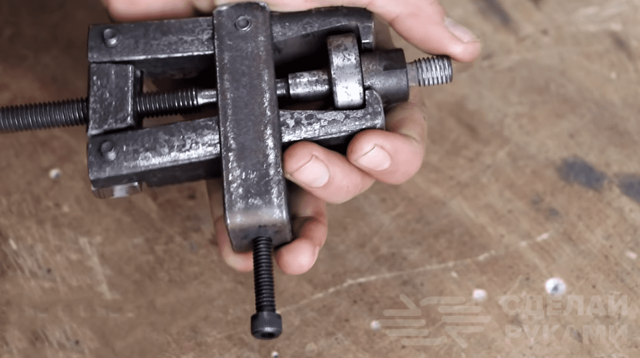

Как сделать простой съемник подшипников своими руками

Сегодня существуют разные варианты съемников, которые используются для снятия подшипников с вала. В этом обзоре рассмотрим самый простой вариант, для производства которого не понадобится сварочный аппарат. Съемное устройство будет универсальным и удобным в применении.

Чтобы сделать простой съемник подшипников своими руками, понадобятся бруски из стального квадрата, пластина из металла, длинный и короткие крепежные винты, метчик для нарезания резьбы, а также маркер, напильник по металлу, болгарка, тиски, молоток.

В первую очередь необходимо подготовить три отрезка бруска из стального квадрата, два из них одинаковых по длине и один примерно в два раза меньше. Размечаем маркером торцы и выпиливаем уголки так, чтобы затем бруски аккуратно вставлялись друг в друга. Зачищаем места реза напильником по металлу.

Основные этапы работ

С одного края двух длинных брусков делаем вырезы, также предварительно разметив маркером. Уберем заусенцы и сглаживаем острые углы. Следующая задача – соединить конструкцию болтами. Для этого совмещаем бруски и сверлим отверстия: два по краям, одно в центре короткого бруса с боковой части.

Сразу нарезаем резьбу в отверстиях. Соединяем бруски винтами, а в третье отверстие вкручиваем длинный винт. Отрезаем металлическую полоску нужного размера, разметив и немного надрезав места сгиба, сгибаем ее удлиненной буквой «П», пользуясь молотком и тисками.

Для присоединения П-образной полоски с помощью болтов, сделаем отверстия с резьбой в ней и длинном бруске. Также сверлим его в середине «перекладины». На другом длинном бруске надо сделать углубление с внешнего края по центру.

Затачиваем край винта. Собираем изделие с помощью винтов. Все готово, работа сделана! Теперь проверяем: зажимаем втулку, фиксируем боковым винтом съемник, заостренный край второго винта помещаем на ось подшипника и закручиваем. Несколько секунд и подшипник снят! Такой съемник пригодится в хозяйстве любому мастеру.

Оцените запись

Чертежи съемника ступичных подшипников.

Также понадобилась шпилька длиной 320 мм к ней приварили гайку. Так же запрессовал шарик от подшипника в центр шпильки.

По чертежам были выточены вот такие делали:

Чашка с ответной частью.

Также две шайбы размерами 74 мм и 62 мм.

Вот так выглядит весь комплект приспособления для выпрессовки ступичных подшипников.

На этом видео автор подробно показывает съемник ступичных подшипников.

Съемник подшипников ступицы – специализированный инструмент предназначенный для запрессовки и спрессовки деталей в ступичных узлах автомобиля.

Так как подшипники установлены на посадочные поверхности с натягом, для их спрессовки или запрессовки требуется прикладывать большое усилие на ограниченную площадь узла. Вывод – для данной операции необходим надежный, а так же универсальный инструмент.

Широкому диапазону размерного ряда ступичных узлов соответствуют разнообразные типы съёмников подшипников ступиц (ССП). Выбрать подходящий съемник для замены подшипников не просто. Какими параметрами руководствоваться узнаете, прочитав статью. Так же затронем тему самостоятельного изготовления устройства и порядок работы инструментом.

Алгоритм выпрессовывания и замены опорного подшипника самостоятельно

Подготовительный этап: набор автомобильных инструментов, новые запасные части, передвижной домкрат, деревянная колодка.

Изначально демонтируется поворотный механизм, выпрессовывается ступица. При наличии стопорного кольца, его необходимо предварительно снять. Далее, из самого поворотного кулака выпрессовывается опорный подшипник. После проведения полного демонтажа нужно провести визуальную диагностику, удалить остатки старой смазки, металлическую стружку, иные продукты отхода.

Если дефекты отсутствуют, то в полость посадочного места наносится тонкий слой смазывающего вещества. Для автомобилей отечественного производства достаточно применять смазку типа Литол-24М, для иностранных марок любая смазка на графитной основе.

Новый опорный подшипник запрессовывается в тисках. Необходимо это делать крайне аккуратно, так как даже самый незначительный перекос способен деформировать посадочное гнездо. Далее следует сборочный процесс в обратном порядке. По окончанию процедуры в обязательном порядке нужно сделать балансировку колес, так как установлена новая деталь.

Автомобиль готов к дальнейшей эксплуатации. Длительность срока напрямую зависит от качества запасных частей, сборки, профессионализма мастера. Главная роль отводится стилю и манере управления техническим средством.

Съемник подшипников ступицы – специализированный инструмент предназначенный для запрессовки и спрессовки деталей в ступичных узлах автомобиля.

Для чего нашей машине ступичный подшипник?

Этот элемент обеспечивает свободное вращение или качение, в зависимости от детали, которую он фиксирует. Также у него есть вторая функция, которую он выполняет, это надежное восприятие нагрузки и стабильная передача на другие элементы. Если рассматривать этот подшипник, то он, чаще всего, применяется в конструкции легковых и грузовых автомобилей.

Как передний, так и задний ступичный подшипник, выдерживает огромное количество нагрузок, поэтому обладает высокой прочностью. Высокое давление оказывается на них при торможении или при наборе скорости во время езды. Принцип работы данной детали очень прост: она обеспечивает ровное вращение колеса вокруг своей оси. Задние и передние подшипники выполняют одну и ту же функцию, но само устройство деталей отличается друг от друга.

Видео по замене подшипника передней ступицы

1. Снимите колпак ступицы. 2. Зубилом расправьте вмятый бортик гайки подшипника в двух местах. 3. Затяните ручной тормоз, включите 1-ю передачу и подставьте под колеса упоры.

4. Головкой или накидным изогнутым ключом «на 30» ослабьте гайку подшипника. Она затянута очень сильно, поэтому головка или ключ должны быть прочными, чтобы не погнуться или переломиться. Используйте длинный рычаг для ослабления гайки (кусок трубы).

5. Ослабьте болты колеса.

6. Поднимите передние колеса, в этом случае стабилизатор поперечной устойчивости не будет мешать ремонту. Так же возможно и поднять лишь колесо, на котором будет производиться ремонт. В этом случае, для отжатия элементов подвески, используйте монтировку. Поставьте под автомобиль страховочную опору рядом с домкратам (пенек или что то подобное). При ремонте будут прилагаться порой немалые усилия и если домкрат сорвется, опора удержит автомобиль.

7. Снимите колесо, направляющую тормозных колодок с суппортом и тормозной диск.

8. Подвяжите направляющую тормозных колодок вместе с суппортом, чтобы они не повисли на тормозном шланге и не повредили его. 9. Отверните окончательно гайку подшипника и снимите шайбу.

10. Вставьте в два диаметрально противоположных отверстия в тормозном диске болты длиной примерно 135мм и с резьбой М12 x1,25мм. Подойдут болты крепления, головки которые стоят на «классике» (2106, 2107 и т.д.) 11. Верните эти болты в отверстия ступицы (друг напротив друга) на всю ее толщину 12. Резко водя тормозной диск по болтам, как по направляющим, ударяйте им по головкам болтов и тем самым вы снимите ступицу.

13. Отверните болты крепления шаровой опоры к поворотному кулаку (Замена шаровой) и выводите ШРУС (гранату) из отверстия подшипника. 14. Щипцами снимите стопорное кольцо. 15. Съемником выпрессуйте подшипник в чашку, которая находиться снаружи поворотного кулака, при этом болт давит на внутреннее кольцо подшипника через шайбу изнутри кулака. Съемник с подшипником

16. Если нет съемника, то можно со ступицы снять обойму подшипника (см с п. 17) (хотя это тоже не так просто, а без съемника, но уже другого вида, еще сложнее) и вставив ее в отверстие, где находится подшипник, узкой частью бить через что-то металлическое.

17. Как правило, после выпрессовке ступицы, на ней обычно остается кольцо подшипника (обойма). Чтобы его снять, понадобиться съемник. Если его нет, то подденьте отверткой и снимите грязезащитное кольцо…

18…зубилом сдвиньте кольцо подшипника.

19. Когда снимите кольцо, то задиры от зубила зачистите надфилем.

20. Установите грязезащитное кольцо и заверните его на ступице. 21. Очистите, смажьте внутреннюю поверхность поворотного кулака. 22. Съемником запрессуйте новый подшипник в поворотный кулак. При этом большая шайба съемника должна опираться изнутри на поворотный кулак так, чтобы не повредить его грязезащитные кольца, а на новый подшипник при запрессовке можно нажимать через старый подшипник, который будет передавать усилие лишь через наружное кольцо. Поставьте стопорное кольцо. 23. Съемником запрессуйте ступицу в подшипник, предварительно смажьте отверстие маслом или WD-40. Сейчас шайбы съемника упираются во внутреннее кольцо подшипника и ступицу.

Если нет съемника, то забейте немного ступицу и выведите конец ШРУСа так, чтобы можно было наживить гайку ступицы. Вращая гайку вы будете притягивать ШРУСом ступицу, как съемником. Придерживайте подшипник с внутренней стороны поворотного кулака.

Дальше собираем в обратном порядке

Затяните гайку ступицы до конца только когда колесо будет уже на земле. Не забудьте загнуть буртик на гайку. Замена подшипника передней ступицы Ваз 2109 2110 окончена

Снять гайку с авто: силовой способ

• Рычаг из трубы (длина не менее полутора метров).
• Мощный торцевой ключ (450 мм.).
• Головка соответствующего размера.

Насаживаем головку ключа на гайку ступицы, вставляем вороток и насаживаем трубу на ручку. Понемногу увеличивая прилагаемые усилия, отворачиваем деталь.

Как открутить сорванный болт

Что делать, чем и как выкручивать если сорвал шпильку или болт. Видео советы как самостоятельно открутить сорванный болт/шпильку в двигателе или коллекторе. Надежный способ как выкрутить если сорвал головку болта Подробнее

Замена заднего ступичного подшипника ВАЗ 2111

Чтобы заменить задний подшипник ступицы на автомобилях ВАЗ 2110, 2111, 2112 вам понадобится: головка на «30», ключи на «10» и «15», молоток, утконосы и длинная труба в качестве рычага. Наглядно смотрите нюансы Подробнее

Какие подшипники стоят на генераторе ВАЗ 2114 — сколько стоит, какие номера и размеры

При выборе запчастей у автомобилистов возникают следующие типовые вопросы:

1. Какие номера у подшипников генератора?Ответ: Маркировка (номера):- по ГОСТу: 6-180303 С17, 6-180203 С17;- по ISO: 6303.2RS, 6203.2RS.

2. Какие подшипники стоят на генераторе ВАЗ 2114 ?Ответ:В генераторе ВАЗ 2114 (инжектор), завод изготовитель предусмотрел закрытые шариковые радиальные однорядные со смазкой.

3. Сколько стоит подшипник генератора?Ответ:Стоимость комплекта из двух ширикоподшипников российского производства составит 300-350 рублей.

4. Размеры подшипников генератора?Ответ:Подробную информацию по размерам деталей читайте в статье «Замена подшипников генератора ВАЗ 2110»

Видео «Как поменять выжимной подшипник»

В этом видео показывается, как правильно снять и заменить выжимной подшипник.

Важнейшим элементом сцепления является выжимной подшипник ВАЗ 2114. В основном он выполняет работу упорного механизма, который передает нажимное усилие, исходящее от сцепления к корзине, а затем к ведущему диску. Этот опорный подшипник дает возможность разорвать сцепление корзины с ведомым диском. Без него невозможно включить сцепление. Промышленность выпускает выжимной подшипник в таких типах.

Когда начинаются неполадки со сцеплением, водитель ощущает это по появлению неприятных звуков при движении автомобиля. Становится сложно переключать передачу. Иногда во время обгона пропадает сцепление. Машина начинает пробуксовывать. Основной причиной таких неполадок является неисправность выжимного подшипника.

Самый легкий способ открутить/сорвать гайку ступицы

Наиболее легким способом можно считать следующий, но он предполагает полную замену гайки. Не переживайте, любой метод не гарантирует сохранность этой детали. Чтобы легко открутить либо сорвать гайку ступицы с места (вариант для всех марок — от ВАЗ до иномарок, где на валу есть канавка), нужно взять:

Откручивание ступичной гайки ВАЗ с помощью сверла

• Новую гайку.
• Дрель или шуруповерт.
• Сверло до 3 мм.
• Зубило.
• Молоток.

1. Сверлить гайку нужно вдоль канавки для расконтрирования.
2. С помощью зубила и молотка просто разбиваем гайку и снимаем ее с последующей заменой.
3. Если выбрасывать гайку не представляется возможным, тогда придется попотеть — и в прямом смысле слова тоже.

Виды универсальных съемников

Различается два вида универсальных съемников – механические и гидравлические. Первые более просты в эксплуатации, дешевы и эффективны. Они создают нагрузку на запчасть примерно равной силе человека. Состоит такой инструмент из центрального стержня, на котором находится универсальная резьба, и 2 или 3 лапок. Механический инструмент используется для подшипников и похожих деталей.

Гидравлические устройства способны выдержать нагрузку до нескольких десятков тонн. Они имеют гидравлический цилиндр и выполняют более серьезные работы, чем механические инструменты. Часто используются в случаях, когда запчасть находится глубоко, и необходимо избежать повреждений сторонних деталей.

Три способа, как снять и заменить ступичный подшипник ВАЗ 2110

Рассмотрим 3 варианта когда требуется замена передних ступичных подшипников ваз 2110.

Способ №1. Суть заключается в замене подшипника ступицы с применением съемника, без удаления поворотного кулака (без снятия стойки). Плюсом такой замены является отсутствие нужды ослаблять крепления развала. Работать лучшего всего на подъемнике либо на смотровой яме. Неудобство заключается в выбивании ступицы и последующей выпрессовке. Вы рискуете испортить подшипник еще до замены.

Процесс замены этим методом, после выполнения операций 1-4, изложенных выше:

1. Съемником вынимаем подшипник из узла
2. Этим же съемником запрессовываем новую деталь обратно в ступицу
3. Собираем все в обратном порядке (в начале статьи).

Способ №2. Является наиболее трудоемким. Подходит при невозможности замены методом №1, или в том случае если вы хотите выполнить полноценный ремонт «ходовки».

1. Снимаем наконечник у рулевой тяги, открутить все гайки, необходимые для прикрепления к кузову.
2. Установить стойку в тиски
3. Поменять подшипник ступицы переднего колеса на снятой стойке автомобиля
4. Собираем всё в обратном порядке (в начале статьи)

Способ №3. Намного легче метода №2, так как обходимся без съёмника, но есть затруднение при его выполнении, а именно, дальнейшие проблемы с регулировкой развала при сборке (в предыдущем способе не снимали стойку).

1. Демонтируем кулак и снимаем ступицу полностью
2. Вынимаем стопорное колечко
3. Переходим на тиски, где выпрессовываем старый п/ш
4. Отчищаем ступицу внутри от смазки и грязи
5. Монтируем новый подшипник в тисках с помощью молотка и оправки или съемника
6. Собираем узел в обратном порядке (см. пункты 1-4 в начале статьи)
