Сигнализации scher-khan magicar 11 (инструкция по эксплуатации)

Инструкция по эксплуатации

В руководстве по эксплуатации описан алгоритм записи кодов пультов:

На корпусе коммуникатора расположены 4 клавиши, обозначенные римскими цифрами в диапазоне I-IV. В документации перечислены возможные варианты использования кнопок. Пульт поддерживает короткие или длительные нажатия (0,5 и 2 секунды, соответственно), а также комплексные воздействия (с различной продолжительностью). В конструкции пульта применен зуммер, который предупреждает владельца о выполнении команды.

На жидкокристаллическом табло расположены следующие индикаторы:

• рабочего состояния пульта;
• качества сигнала обратной связи;
• состояния элемента питания;
• часов, температуры и напряжения (с дополнительными полями для отображения единиц измерения);
• сервисного режима;
• состояния режима охраны;
• работы сирены;
• чувствительности сенсора удара;
• активности вибрационного информатора;
• автоматического управления замками;
• будильника;
• работы дополнительных каналов;
• вызова владельца;
• состояния защитных зон и работы внешней световой сигнализации.

Комплекс Sherhan 10 комплектуется пьезоэлектрическим датчиком удара с раздельной регулировкой зон чувствительности (при помощи поворотных корректоров). При установке регуляторов следует учитывать, что порог предупредительной зоны должен быть ниже чувствительности основной зоны. Проверка корректности настройки производится опытным путем (легкими ударами по кузову или стеклам).

Сенсор вызова владельца оборудован 3-позиционным потенциометром. Владелец машины выставляет желаемое положение регулятора, а затем проверяет работоспособность устройства. Для снижения риска ложных сигналов и одновременного повышения чувствительности требуется монтировать датчик на лобовое стекло, корпус устройства не должен касаться пластиковых обшивок салона.

Автомобильная сигнализация Маджикар 10 не поддерживает автозапуск. Допускается установка дополнительного блока, который будет управляться сигналами по дополнительному каналу. Водитель подает команду, которая запускает процессорный блок внешнего устройства. Регулировка параметров работы силового агрегата производится путем программирования внешнего модуля.

Настройки автозапуска Магикар 7

Параметры автозапуска в сигнализации Шерхан настраиваются и в первом, и во втором меню настроек. В первом используются следующие функции:

В меню 2 для автозапуска актуальны функции:

Автомобильная охранная система Шерхан Магикар 7 оправданно пользуется популярностью у автовладельцев, благодаря своей простоте и надежности, хотя и цена ее в полной мере соответствует заявленным качествам.

Запуск двигателя с брелка

Чтобы завести двигатель, нужно нажать, на основном брелке Scher Khan Magicar 7, кнопку 2 и удерживать ее 2 секунды или чуть больше. Активируется режим охраны, и мотор запустится. При этом на дисплее брелка-коммуникатора появится обратный отсчет времени, показывающий, сколько двигателю осталось работать до автоматического выключения. Поэтому сначала нужно выставить желаемый интервал работы двигателя (5, 15, 25 или 45 мин.).

В момент запуска двигателя с брелка:

• Прозвучит сигнал сирены;
• Однократно сработает «аварийка»;
• Моргнет светодиодный индикатор;
• Прозвучит короткий сигнал с основного брелка.

Если автомобиль с МКПП, и он не поставлен на ручник, то завести машину с брелка не удастся – это нужно заранее учесть владельцам авто с механической трансмиссией.

После первой неудачной попытки дистанционного запуска двигателя, система предпримет еще 2 попытки запуска. Если и они окажутся неудачными. то нужно обратиться на станцию тех. обслуживания.

Остановка двигателя с брелка

Чтобы заглушить мотор, нужно нажать, на основном брелке, кнопку 2 и удерживать ее 2 секунды или чуть больше. Как только двигатель выключится, через 30 с активируется датчик удара.

Об удачной дистанционной остановке двигателя говорят следующие признаки:

• Прозвучит дважды сигнал сирены;
• Также дважды сработает «аварийка»;
• Прозвучат несколько сигналов с основного брелка.

Установка автозапуска по температуре

1. Активировать запуск по таймеру 1-13.

2. Активировать режим 1-21, которым регулируется температура (римскими кнопками 2, 3 и 4).

3. Нажмите кнопку 4, и включится автозапуск по температуре. После этого 21 раз прозвучит сигнал сирены.

4. Установите желаемую температуру двигателя при автозапуске (возможные варианты -15, -25, или +60°С):

• кнопка 2 – если хотим, чтобы машина запустилась при -15°С,
• кнопка 3 – чтобы автозапуск произошел при -25°С,
• кнопка 4 – рассчитана на автозапуск при t +60°С.

5. Выходим из режима таймера, одновременным нажатием кнопок 2 и 4.

6. В течение какого времени требуется прогрев – это задается кнопками 1 и 2, и в заключение программирования автозапуска по температуре, нужно на кнопку 3, 12 раз, тогда время прогрева увеличится..

Установка автозапуска по времени

Здесь настройка выглядит так:

1. Войти в режим программирования команд, одновременным длительным нажатием кнопок 2 и 4;

2. Войти в режим автозапуска по времени: нажать и удерживать кнопку 4, до возникновения 13-кратной сирены;

3. Выбрать интервал автозапуска, т. е. через сколько часов автозапуск должен возобновляться:

• кнопка 2 – через 8 часов,
• кнопка 3 – через 4 часа,
• кнопка 4 – через 2 часа.

4. Выходим из режима таймера, одновременным нажатием кнопок 2 и 4.

Чтобы вернуться к заводским настройкам:

• Выключите автосигнализацию и зажигание. Активируйте режим программирования, одновременным, длительным нажатием кнопок 1 и 4, не менее чем на 2 с.
• Троекратно нажмите кнопку 3. «Аварийка» начнет вспыхивать в знак подтверждения, затем прозвучит 3 сигнала сирены. Все – все ваши настройки сняты, теперь на Шерхан Магикар 7 только исходные заводские настройки.

Бывает, что машину просто невозможно поставить на автозапуск. Когда нажимаете и удерживаете кнопку 2, на дисплее появляется открытая дверь и ошибка 03. Вероятно, мешает концевик двери, следовательно, необходим ремонт в автосервисе.

Видео: Автосигнализация с автозапуском Scher Khan magicar 7 (Шерхан Магикар 7)

Если видео не показывает, обновите страницу или нажмите здесь

Видео: Как прописать брелок сигнализации Шерхан Магикар 5

Если видео не показывает, обновите страницу или нажмите здесь

Сигнализация Scher Khan Magicar 7 заслужила многочисленные положительные отзывы владельцев благодаря удобству, простоте эксплуатации и дополнительным функциям. Даже несмотря на довольно высокую стоимость охранного оборудования, сигнализация пользуется высоким спросом среди покупателей. Быстро настроить запуск двигателя поможет данная статья.

Для снятия с охраны magicar 11 используя пин – код 1 нужно

1. с помощью ключа отпереть дверь (включится режим тревоги);
2. не запуская двигатель включить зажигание;
3. нажать на кнопку датчика (Valet), удерживать ее 2 секунды, после того как дважды включиться аварийка, тревога будет отключена;
4. на туже кнопку нажать и удерживать до 5 секунд, начнет мерцать светодиод очень быстро;
5. в течении 4 секунд на датчике вызова scher khan magicar 11 нажимать кнопку соответствующие количество первой цифре, нажимать с частотой не менее 1,5 секунд, в течении будет подтверждение в виде одноразового сигнала аварийки. После чего светодиод опять начнет мерцать быстро;
6. со всеми последующими цифрами повторить манипуляции указаны в пятом пункте;
7. при правильно вводе прозвучит короткий сигнал дважды как сирены, так и аварийки. Система Шерхан выйдет из режима защиты. В ином случае все вернется обратно (в режим тревоги).

Почему машина не заводится с пейджера Scher-Khan Universe

Противоугонные системы Шерхан Универсал 1, 2, 3 оснащены голосовой настройкой и дистанционным управлением по GSM-связи. Для включения автозапуска сделайте следующее.

1. Зажмите на несколько секунд кнопку #. При этом двигатель должен работать, а стояночный тормоз включён.
2. Вытащите ключ из зажигания.
3. Поставьте сигнализацию на охрану, зажмите на две секунды #. Автомобиль должен завестись с брелка.

Но бывают случаи, когда машина не заводится с автозапуска. Стартер крутит, а движок молчит. Это не зависит от марки автомобиля, может произойти как с авто импортного (Форд Фокус, Хёндай Солярис), так и отечественного производства. Коробка робот или механическая. Это может произойти по следующим причинам:

• малый заряд аккумуляторной батареи;
• низкая температура мотора зимой;
• неисправность иммобилайзера, препятствующая дистанционному пуску;
• проблемы с электрооборудованием автомобиля;
• поломка систем, отвечающих за пуск мотора.

При отказе автозапуска проверьте, заводится ли машина ключом. Если да, то в данной ситуации поможет перепрограммирование автозапуска с уменьшением периодичности запуска и увеличением температурного режима.

Подключение аварийной световой сигнализации

Для подключения аварийной сигнализации (поворотники) можно использовать встроенное реле системы Scher-Khan Magicar 10 – это красный/белый и фиолетовые провода разъема CN1 системы Scher-Khan Magicar 10, также подключение аварийной сигнализации возможно через доп канал 3 – это белый провод разъема CN11 системы Scher-Khan Magicar 10 (См. схему 1).

Для подключения через доп канал 3 необходимо использовать внешнее НР реле, инвертирующее «+» доп канала 3 в «минус». «Минус» доп канала 3 подключаем к фиолетовому/красному проводу коричневого разъема монтажного блока. (см. рис. 2), фиолетовый/красный провод – это тригерный минусовой сигнал от кнопки аварийки, на данном проводе появляется «минус» при нажатии кнопки аварийки.

Рис. 2: Подключение аварийной световой сигнализации через доп канал 3.

Автосигнализация Шерхан Магикар 11

В конце 2013 года на рынке охранных систем для автомобилей появилась новинка от ! Это автосигнализация SCHER-KHAN MAGICAR 11, которая относится к устройствам премиум-класса. Данная модель была разработана российскими специалистами. Охранный комплекс MAGICAR 11 полностью адаптирован к нашим условиям эксплуатации и на сегодняшний день не имеет идентичных аналогов. Инженерам компании-производителя удалось создать систему, практически неуязвимую для любых методов взлома с последующим проникновением в охраняемое автотранспортное средство. Такой феноменальной устойчивости к способам компьютерного, а также интеллектуального взлома, удалось добиться за счет внедрения новейшего алгоритма кодировки сигналов управления MAGIC CODE PRO 3, основанного на двойном способе шифрования с двумя индивидуальными ключами. Первый ключ предназначен только для запуска система в процессе монтажа сигнализации, а второй для шифровки команд управления. Такое инновационное решение, позволило кодировать любую команду с брелока уникальным ключом, который используется только для этого конкретного устройства.

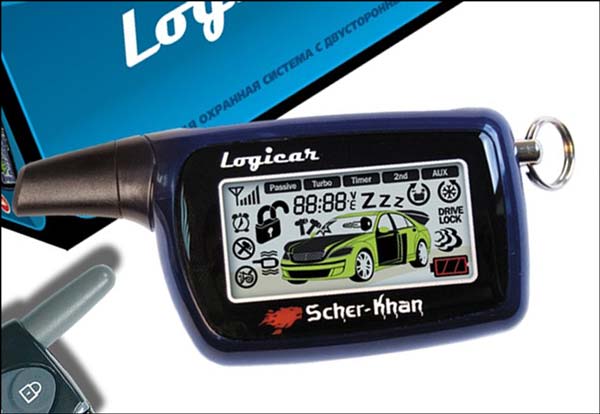

Заводим автомобиль с брелка Scher-Khan Logicar

Модели противоугонной системы Логикар A, B, 1, 2, 3 i, 4 i, 5i, 6i, 5 iS, 6 iS просты в управлении. Все действия выполняются на основном брелоке с дисплеем, запасной отложите в сторону. Проведите настройку автозапуска по следующему алгоритму.

1. Одновременным нажатием на клавиши 2 и 4 пульта активируйте таймер.
2. Для входа в режим программирование зажмите на несколько сек. кнопки 1 и 4.
3. Активируйте запуск двигателя по времени, нажав десять раз клавишу 4.
4. Установите время включения мотора автомобиля: один раз в сутки – клавиша 1; через восемь часов – 2; через четыре часа – 3; через два – 4.
5. Зажав одновременно 2 и 4, вы включите таймер.

Изучив руководство по эксплуатации, вы сможете выставить запуск мотора по температуре, установить настройки его прогрева.

Возможные неисправности и как их устранить

Список возможных неисправностей и методы их устранения:

1. Сигнализация не реагирует на нажатие кнопок на коммуникаторе. Проблема может быть в неисправности брелока. Его нужно разобрать, почистить и просушить. Следы влаги и грязи удаляются. Поврежденные контакты необходимо перепаять. Если проблема обусловлена разрядом батарейки, элемент питания следует заменить на новый.
2. Сигналы могут не проходить из-за неисправности в работе приемопередатчика. Нужно проверить правильность установки устройства и целостность соединительного кабеля. При повреждении контактов для восстановления электроцепи применяется пайка.
3. Сигнал передается с незначительной задержкой. Возможно, брелок длительное время находился на холоде, и его надо отогреть.
4. Окна не закрываются при активации режима охраны. Не исключено повреждение линии электропитания. Рекомендуется проверить цепь мультиметром.
5. Ложные срабатывания сигнализации. Это может быть вызвано неправильной настройкой датчика чувствительности. Контроллер необходимо заново отрегулировать.
6. Во время движения охранная система отпирает двери. Проблема может быть обусловлена неисправностью доводчиков, которые надо заменить.

В случае крупной поломки ремонт рекомендуется производить в фирменном сервисном центре.

Модели автосигнализации Шерхан

Автовладельцы особенно отмечают надежность и помехоустойчивость сигнализаций данного бренда. При разработке устройств использовались собственные программные и технические наработки. Совместить соответствие высоким стандартам качества с низкой ценой удалось благодаря сотрудничеству с южнокорейскими производителями.

Схемы и конструкции данной автосигнализации разрабатываются в России, а комплектующие изготавливаются на заводах Южной Кореи.

Функцию автозапуска двигателя имеют такие модели как Magicar 7S, Magicar 7H, Logicar 3i, Logicar 4i, Logicar 5i, Mobicar 11, Mobicar A v. 1.0 и Mobicar A v. 2.0.

Технические характеристики

Диагностика и устранение неисправностей

При снижении уровня заряда батарейки сокращается радиус работы коммуникатора. Для восстановления работоспособности требуется заменить источник питания. Сбои при отправке команд указывают на попадание посторонних предметов под кнопки пульта или на наличие эфирных помех в зоне стоянки. Для очистки переключателей требуется разобрать пульт, а затем промыть детали спиртом или специальным раствором для очистки электроники.

Сбои в работе возникают из-за повреждения изоляционного слоя жгутов, что является следствием небрежного монтажа. Рекомендуется обратиться в сервисный центр, где специалисты обнаружат место повреждения изолятора и произведут замену кабеля. Дополнительно проверяется работоспособность блоков, которые могут пострадать в результате коротких замыканий.

Технические характеристики

Основные характеристики сигналки для авто Scher Khan:

• продолжительность сигналов при включении тревожного режима — 30 сек;
• для защиты транспортного средства сигнализация использует охранные зоны — замки дверей, капота и багажного отделения, электроцепи системы зажигания;
• монтаж возможен на автомобили с питанием бортовой сети от 9 до 18 вольт;
• при включенном режиме охраны Шерхан Магикар А потребляет около 20-35 мА;
• работа автосигнализации возможна при температуре от -40 до +85 градусов;
• масса микропроцессорного блока — 270 грамм;
• для питания основного коммуникатора потребуется блок на 1,5 В, дополнительно — на 6 вольт;
• срок службы батарейки в главном пульте составляет около 6 месяцев, в запасном — 3 года в среднем;
• передача сигналов осуществляется на рабочей частоте 433 МГц.

Комплектация

Сигнализация Шерхан Магикар 9 поставляется в комплекте со следующими изделиями:

• инструкция по эксплуатации и гарантийный талон;
• головное устройство, оснащенное микропроцессором;
• главный брелок с жидкокристаллическим дисплеем и функцией обратной связи;
• запасной коммуникатор без дисплея и двусторонней связи;
• датчик удара и наклона с проводом и клеммой для подключения;
• кнопка вызова пользователя к автомобилю;
• антенный модуль;
• датчик температуры двигателя;
• сирена;
• блокиратор силового агрегата с кабелем и разъемом;
• концевые переключатели, устанавливаемые на багажник или капот;
• набор установочных кабелей с 6-пиновыми клеммами и предохранителями;
• проводка для подключения антенного блока;
• электрическая цепь для внедрения новых модулей;
• четырехжильный кабель, предназначенный для интеграции в цифровые шины;
• набор наклеек для монтажа элементов системы.

Инструкция по эксплуатации

В данной инструкции дается полное описание охранной системы, ее элементов, процесса установки и подключения. Приводятся технические особенности и функциональные возможности, повышающие безопасность автомобиля и уровень комфорта владельца:

• Постановка и снятие автомобиля с охраны.
• Постановка/снятие с охраны в автоматическом режиме.
• Режим безопасности (тревоги).
• Режим Pit-Stop.
• 2-шаговое снятие автомобиля с охраны.
• «Свободные руки».
• Поиск автомобиля.
• Открытие багажника.
• Режим безопасности «Паника».
• Режим сервисной опции Valet.
• Режим Турбо.
• Вкл./откл. датчика удара.
• Назначение кнопок брелока и их функции.
• Программирование брелоков.
• Защита от ложных срабатываний.
• Дистанционный запуск ДВС.
• Блокировка ДВС.
• Отключение сигналов сирены.

Как настроить автозапуск

После завершения монтажных работ, подключив все элементы охранной системы, необходимо, как рекомендует инструкция по запуску, запрограммировать функцию «автозапуск шерхан», учитывая все особенности транспортного средства:

1. Выбор способа контроля работы ДВС в автоматическом режиме. Записывают значение оборотов холостого хода ДВС (по тахометру) в память системы.
2. Установка минимального времени работы стартера.
3. Установка максимального времени работы стартера.
4. Для дизельных ДВС, перед включением стартера необходимо учитывать время для нагрева свечей накала.
5. С согласия владельца, устанавливается программа функций «время прогрева ДВС при автозапуске», «интервал работы автозапуска по таймеру», «ограничение числа запусков ДВС». Для транспортных средств с МКПП — «Способ резервирования запуска ДВС» и «Завершение режима резервирования».

Автосигнализация Scher-Khan Magicar 11 приспособлена к различным климатическим условиям, адаптирована ко всем типам и маркам автомобилей, предотвращает перехват информации злоумышленниками, увеличивая уровень защиты, повышает комфорт владельца транспортного средства.

Основные функции сигнализации

Перечень опций и возможностей блока управления Scherhan Magicar A:

1. Автозапуск, который может использоваться на любом типе транспортного средства независимо от системы питания и трансмиссии. Применение охранного комплекса возможно на машинах, оборудованных турбированными силовыми агрегатами.
2. Мониторинг работы запущенного двигателя. Для слежки могут использоваться сигналы от генератора и аккумулятора. При снижении уровня напряжения в бортовой сети мотор может завестись автоматически, чтобы обеспечить подзарядку батареи.
3. Использование пин-кода для экстренного отключения противоугонного комплекса.
4. Наличие силовых выходов для управления центральным замком и дверью багажного отсека. Возможно соединение Шерхан Магикар А с электроцепью световой сигнализации.
5. Опция настройки типа реле блокировки. Оно может иметь нормально замкнутые или разомкнутые контакты.
6. Звуковое предупреждение при активации защиты. Возможно использование бесшумной охранной функции.
7. Опция возврата в режим защиты. Если произошло его отключение, но ни одна дверь в автомобиле не открылась, сигнализация автоматически активирует охрану.
8. Блок управления поддерживает добавление дополнительного оборудования и приборов. При конфликте автосигнализации с блокиратором двигателя пользователь может установить модуль обхода иммо. Микропроцессорное устройство оснащено специальными каналами связи, позволяющими подключать такое оборудование.
9. Функция автоматического запирания дверных замков при включении зажигания или запуске двигателя авто. Когда мотор останавливается, все двери открываются.
10. Наличие опции предупреждения водителя о незакрытых замках. Оповещение может быть звуковым и визуальным.
11. Паника. Этот режим позволяет по команде включить световые сигналы и сирену автомобиля.
12. Предупреждение автовладельца о включенной оптике при постановке транспортного средства на охрану.

Особенности и опции коммуникатора Шерхан Магикар А:

1. Защита передающихся сигналов при помощи специальной авторской кодировки Magic Code.
2. Предупреждение автовладельца о срабатывании режима тревоги посредством звуковых и визуальных оповещений. Брелок воспроизводит мелодичный импульс, а на его экране отображается проблемная зона. Пользователь может настроить работу оповещений в режиме вибрации.
3. Подсветка дисплея коммуникатора.
4. Отображение уровня заряда источника питания на экране пульта.
5. Мониторинг величины напряжения в бортовой сети транспортного средства.
6. Демонстрация температурного уровня в салоне автомобиля.
7. Отображение времени работы силового агрегата после его автоматического запуска.
8. Управление дистанционным стартом мотора по команде с брелока.
9. Наличие функции экономичного питания. Благодаря ей батарейки в пульте смогут проработать дольше.

Инструкция по установке и подключению

Инструкция по установке рекомендует выполнять монтажные и коммутационные работы при отключенном питании. Перед отсоединением батареи следует убедиться в наличии кода, позволяющего активировать штатную мультимедийную систему. На части машин возможны проблемы с надувными подушками безопасности. Информация по отключению питания приводится в документации на автомобиль.

Последовательность монтажа оборудования:

1. Закрепить головной блок винтами или хомутами в глубине приборной панели. Устройство располагается скрытно, от тщательности проведения монтажа зависит надежность работы охранного комплекса.
2. Установить на лобовое стекло антенный блок и датчик вызова водителя. Проложить соединительные кабели под панелью крыши и облицовками передних стоек; запрещается натягивать их и перегибать изоляцию вокруг острых металлических кромок.
3. Установить под капотом сирену; раструб направляется вниз (для предотвращения засорения грязью).
4. На части машин потребуется установить и отрегулировать концевые переключатели, отслеживающие положение капота и крышки багажного отделения. Детали устанавливаются в отверстие, выполненное в кузове, или при помощи монтажной скобы. Для снижения ложных срабатываний требуется обеспечить свободный ход штока датчика в пределах 5-7 мм.
5. Расположить в салоне машины сенсор интенсивности удара, заранее предусмотрев доступ к устройству. Схема брелока не предусматривает дистанционной регулировки чувствительности (предусмотрено только временное отключение рабочих зон); корректировка выполняется вращением потенциометров на корпусе.
6. Установить коммутационные кабели, оборудованные соединительными штекерами. Шнуры соединяются в соответствии с монтажной электрической схемой, приведенной в документации.
